Пневмодомкрат. быстро и просто поднимаем авто

Принцип работы пневматического подъемника

Работает пневматический домкрат, используя свойства сжатого воздуха. В герметичной камере, куда поступает воздух, нагнетаемый компрессором, постепенно создается большое давление.

Расширяющиеся под действием сжатого воздуха резиновые подушки упираются в груз и постепенно поднимают его на заданную высоту. По окончании работ воздух стравливают, давление внутри подушек при этом уменьшается и груз плавно опускается.

В процессе ремонта автомашины специалисты СТО и автолюбители используют самые разные варианты исполнения пневмопоъемников — от подкатных пневматических домкратов до полимерных надувных подушек и самодельных конструкций.

Модификации

Существует три модификации пневматических подвесок:

Одноконтурные варианты предназначены для установки на одну ось и обеспечивают одинаковое давление в обеих подушках на ней, поскольку компрессор и баллоны располагаются на одном контуре.
Двухконтурные модификации также устанавливаются на одну ось, но по сути это две одноконтурных подвески, благодаря которым удаётся регулировать высоту передней и задней части автомобиля относительно друг друга. Основной недостаток заключается в крене машины, поскольку между двумя колёсами, которые идут по внешнему радиусу, наблюдается разница давления.
Четырёхконтурные варианты считаются лучшими, поскольку для управления используются четыре отдельных клапана для каждого колеса, датчики давления и микрокомпьютер. Следовательно, проблема с креном в данном случае исключена, поскольку подушка устойчиво держит необходимое давление.

Классификация пневмодомкратов

Пневматические подъемники, которые используются при ремонте различных транспортных средств можно условно разделить на четыре типа:

переносные;
подкатные;
канавные;
платформы.

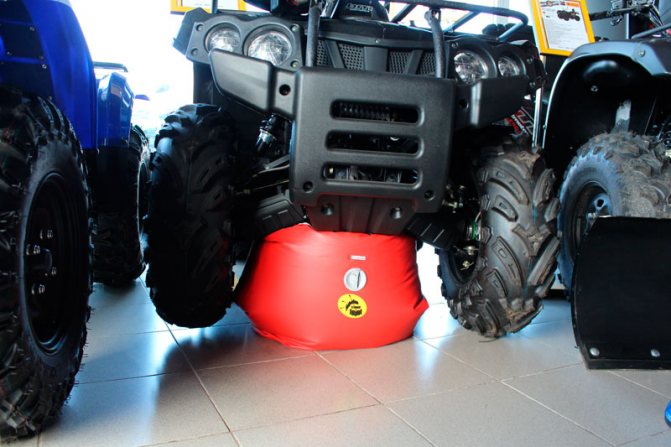

Домкраты переносного типа

Переносные пневмодомкраты представляют собой резиновый или полимерный баллон с прочными эластичными стенками. Для подъема транспортного средства этот баллон заполняется воздухом, который нагнетается компрессором, или отработанным газом из выхлопной трубы автомобиля.

Несмотря на то, что такая конструкция выглядит достаточно хлипкой, она в состоянии обеспечить подъемную силу порядка 3…4 тонн. При этом время, которое уходит на подъем авто-машины, не превышает 2…3 минут.

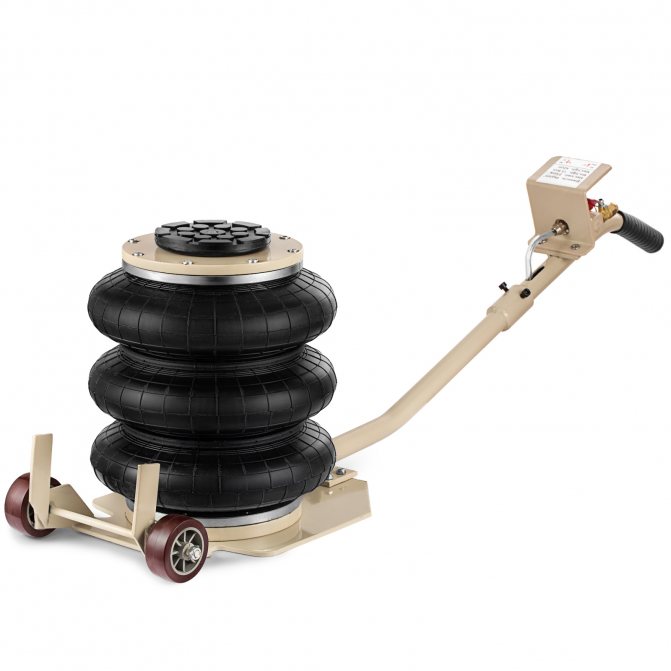

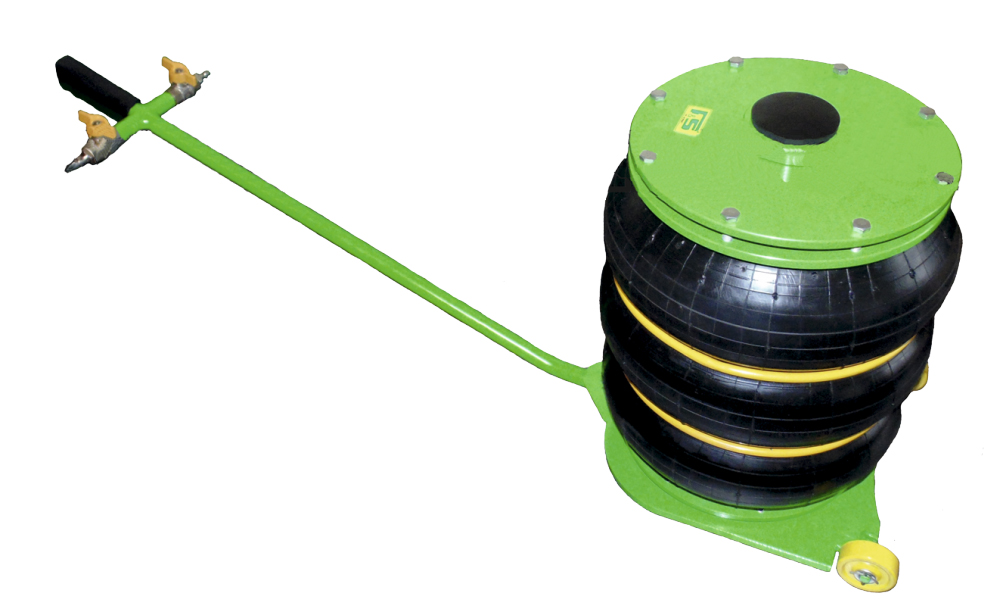

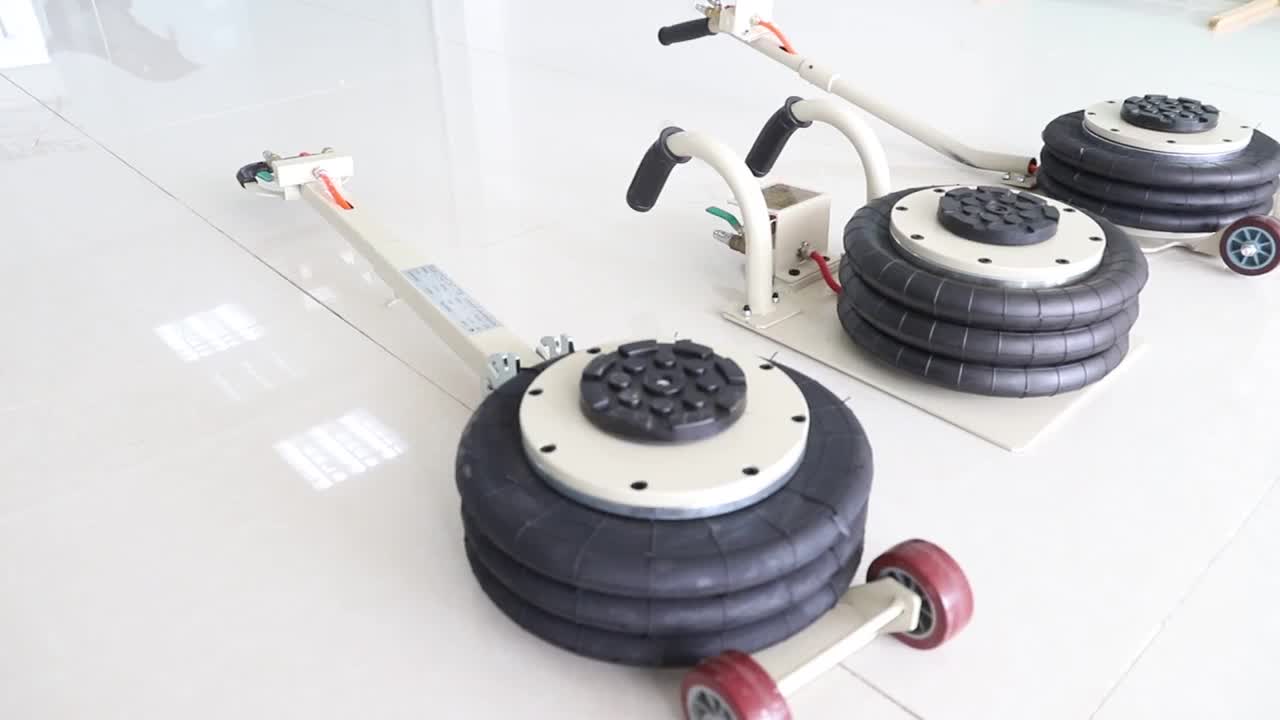

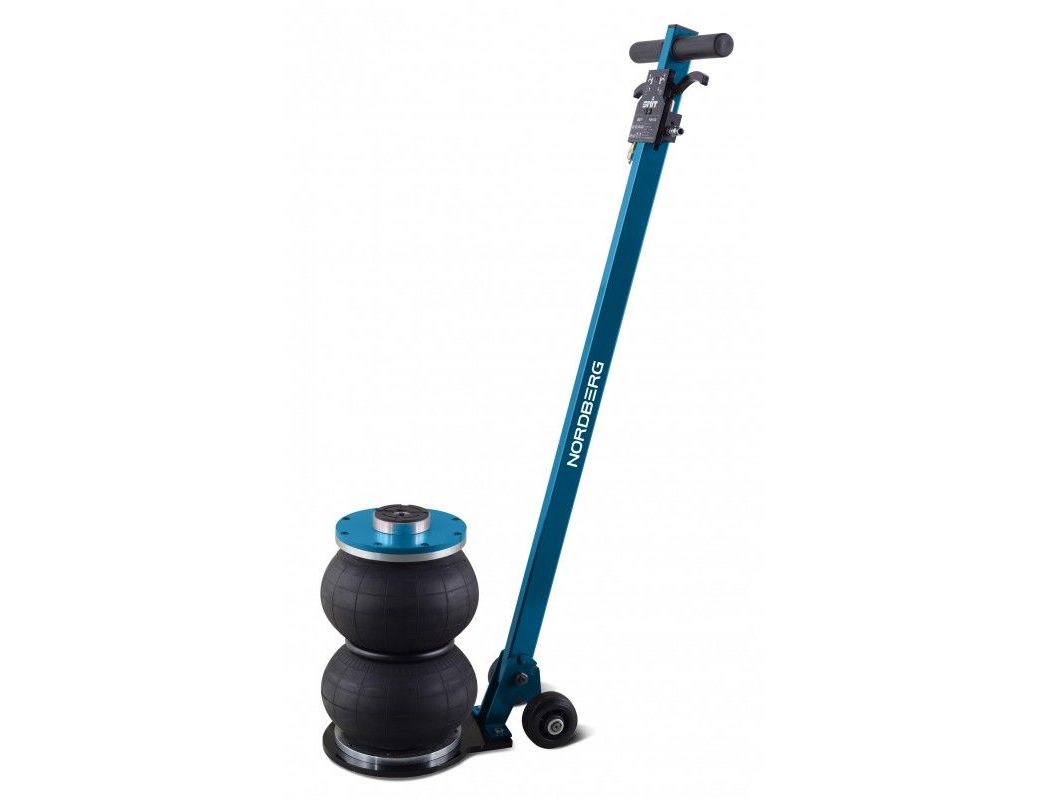

Подкатные

Пневмодомкрат подкатного типа представляет собой тележку на колесиках, оборудованную эластичной пневмоподушкой и стопорными элементами, обеспечивающими неподвижность конструкции после установки ее под автомобилем.

Домкраты из пневмоподушки обеспечивают подъем автомобиля на высоту до 50 см.

Для вывешивания транспортного средства подкатный домкрат устанавливается под его днищем, после чего подсоединяется к компрессору высокого давления. Использование компрессора, нагнетающего воздух в пневмоподушку, позволяет домкрату поднять автомобиль на необходимую высоту за несколько секунд.

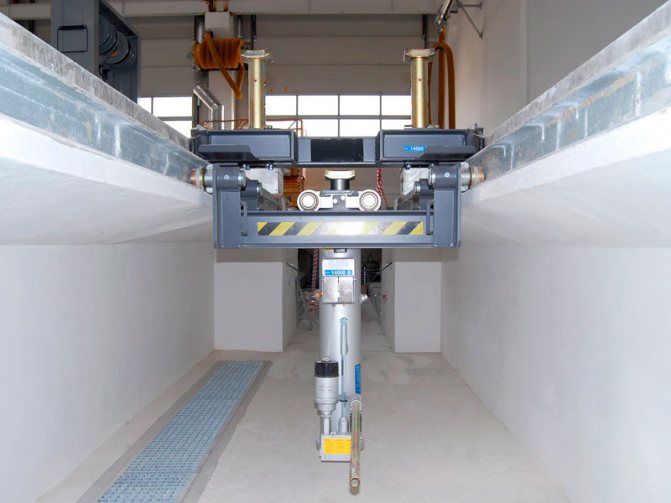

Канавные

Канавный пневмоподъемник (траверса) необходим в тех случаях когда требуется осуществить регулировку углов установки колес или выполнить другие виды ремонтных работ, для которых нужно вывесить одну из осей автомобиля.

Его использование позволяет создать дополнительное пространство в зоне ремонта, что делает последний более комфортным. Кроме того траверса может перемещаться вдоль оси смотровой ямы, благодаря чему ее можно разместить любом, удобном для автослесаря месте. Монтируют траверсу на смотровой яме или стоечном подъемнике. На рынке можно встретить модели сила подъема которых превышает 4 т.

Конструктивно канавный подъемник представляет собой раму с подъемной балкой и мощной пневмоподушкой. При этом стопорный механизм позволяет легко зафиксировать подъемную балку на необходимой высоте.

Для рамных автомобилей конструкцией предусмотрены быстросъемные удлинители со сменными обрезиненными пятками. При подъеме автомобиля вся нагрузка передается на раму. Оснащается такой домкрат усиленной трехсекционной пневмоподушкой со специальными армирующими поясами в резиновом литье.

Пневмоплатформы

Пневматическая платформа предназначена для быстрого подъема колесного транспортного средства на удобную для качественного шиномонтажа высоту.

При помощи такой платформы можно вывесить всю ходовую часть автомашины и обслуживать одновременно все 4 колеса.

При этом кроме шиномонтажных работ можно осуществлять и другие виды мелкого ремонта, такого, например, как замена:

шаровых опор;
рулевых наконечников;
тормозных колодок и пр.

С помощью пневмоплатформы можно поднять автомобиль на высоту порядка 400…500 мм. При этом устройство оснащено специальным предохранительным стопором, рычаг которого по завершении подъема необходимо установить в положение фиксации груза.

Меры безопасности

При работе с пневматическим домкратом требуется неукоснительно соблюдать требования техники безопасности, оговоренные в инструкциях по их эксплуатации. При этом нужно помнить, что домкрат не является страховочным устройством и предназначен только для подъема автомобиля.

В связи с этим в обязательном порядке необходимо зафиксировать:

колеса автомобиля при помощи противооткатных упоров, которые не допустят самопроизвольного перемещения транспортного средства во время проведения ремонта;
кузов автомобиля на необходимой высоте, использовав для этого страховочные упоры.

Кроме того нужно проверить и убедиться в том, что колеса автомобиля заторможены стоя-ночной тормозной системой.

Пневматический домкрат

Домкрат встречается в багажнике практически каждого автолюбителя. Подобное устройство применяется для подъема различных устройств, которые имеют большой вес.

В последнее время наибольшее распространение получил пневматический домкрат. Этот механизм характеризуется высокой грузоподъемностью.

Его высокая стоимость определяет то, что многие думают изготовить пневмодомкрат своими руками. Рассмотрим особенности подобного устройства подробнее.

Пневматический домкрат

Принцип работы

Гидравлический домкрат с пневмоприводом получил широкое распространение благодаря своим исключительным эксплуатационным характеристикам. Подобное устройство работает следующим образом:

Основным рабочим элементом становится прорезиненная подушка. Она изготавливается при применении специального материала, который может выдерживать нагрузку около 5 тонн.
Пневмо домкраты автомобильные работают от насоса. Он используется в качестве источника воздуха при накачивании рабочей полости. Кроме этого, источником может использоваться сжатый газ или компрессор.
Некоторые модели пневматических домкратов могут работать от выхлопных газов автомобиля. Пневмоподушка в этом случае через шланг может подключаться к выхлопной трубе, после чего включается мотор и происходит нагнетание газов.

Применение пневматического домкрата

Воздух и различные газы могут создавать высокое давление, главное, чтобы применяемая емкость выдерживала нагрузку.

Преимущества пневмодомкрата

Пневматические домкраты автомобильные должны обладать определенными эксплуатационными характеристиками, к примеру, быть компактными и мобильными. Основными преимуществами пневматического устройства можно назвать нижеприведенные моменты:

Для подъема конструкции требуется относительно небольшое количество времени. Как правило, на это уходит около двух минут.
Высокая грузоподъемность существенно расширяет область применения механизма. Большая часть моделей характеризуется грузоподъемностью около 2-5 тонн.
Высота подъема составляет более 50 см. Этого показателя вполне достаточно для того, чтобы заменить колеса. Некоторые модели предназначены для проведения такелажных работ, характеризуются они высотой подъема около 70 см.
Нет необходимости в проведении периодического обслуживания. Это связано с тем, что нет механических элементов, которые могут изнашиваться.
Высокая надежность конструкции.
Нет необходимости в прикладывании большой механической нагрузки.
Возможность применения в полевых условиях.
Устойчивость механизма при его применении благодаря значительной площади опоры.

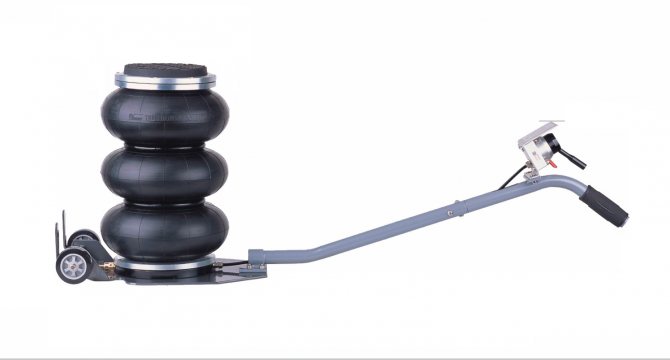

Домкрат подкатной пневматический характеризуется тем, что довольно прост в применении. Его конструктивные особенности позволяют быстро поднять автомобиль или другое устройство.

Сила подъема: основные моменты

Таблица характеристик домкратов.

Есть несколько вариантов, как домкрат может поднимать автомобиль:

Несмотря на то что пневматический домкрат — самый простой в эксплуатации, есть и свои нюансы в его использовании. Чтобы избежать вылета инструмента из-под машины, его следует правильно укладывать. Поэтому перед тем, как использовать новый прибор, лучше его один раз накачать вхолостую, после этого он спускается и складывается должным образом сам. В процессе работы нелишним будет и застелить поверхность пола и домкрата какими-нибудь ковриками. Это позволит уберечь инструмент от повреждений.

Материалы для изготовления камеры берутся на основе ПВХ, а он, в свою очередь, становится достаточно грубым, как только на улице появляется мороз. Оптимально использование до тех пор, пока градусник не покажет -10, дальше эксплуатация становится затруднительной.

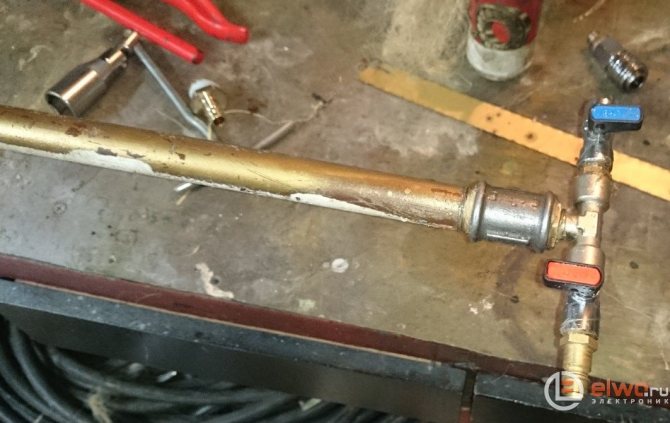

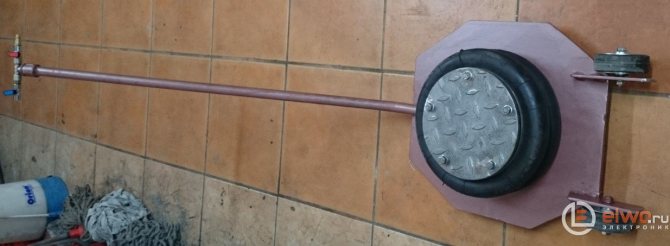

Удобство такого домкрата в том, что с его помощью можно поднять машину практически с минимальной высоты. А если нет желания тратиться, то всегда можно сделать его своими руками.

Время на чтение: 7 минут

У каждого второго человека в мире есть автомобиль, который используют для того, чтобы путешествовать, ездить по магазинам или добираться на работу. Но иногда случаются такие неприятные ситуации, когда транспортное средство может заглохнуть на безлюдной дороге или у него может лопнуть колесо.

Поскольку предотвращение таких ситуаций практически невозможно, нужно позаботиться о том, чтобы исправить поломку своими силами. Для устранения пробоя покрышки в машине у каждого автомобилиста должно быть запасное колесо и пневматический домкрат.

Пневматический автомобильный домкрат
