Стоит ли покупать б/у компрессор
Вторичный рынок оборудования весьма привлекателен низкими ценами, цветет уверениями продавцов в стиле «включался один раз для проверки», радует разнообразием компрессоров для пескоструя. Однако рассматривая б/у оборудование, стоит не поддаваться внешнему впечатлению. Множество изделий вторичного рынка проходят косметику, предпродажную подготовку. Выглядят они отлично, однако на характере работы это никак не сказывается
Если же сложная финансовая ситуация заставляет обращать внимание на б/у компрессоры, стоит помнить некоторые факты
- Со временем параметрика компрессора неизбежно падает. Поэтому если нужно купить оборудование с высокими показателями, его лучше проверять тщательно, используя расходометры и другое измерительные устройства.
- Дизельные компрессоры отличаются наибольшим износом. Поршневая группа двигателя из-за постоянно высокого давления в камерах разрушается. Двигатель потребляет больше топлива при меньшей отдаваемой мощности, испытывает сложности запуска с падением температуры воздуха. Б/у оборудование это типа потребует высоких расходов на обслуживание, постоянную чистку, ремонты.
- Винтовой компрессор на вторичном рынке — настоящая темная лошадка. Оборудование может не соответствовать заявленным характеристикам. Кроме этого — изношенные подшипники или роторные блоки потребуют дорогостоящего ремонта или замены, с привлечением специалистов или фирменного сервиса. Еще хуже, если останов компрессора вызовет останов работ и срыв сроков выполнения заказов.
- Оборудование с нераспространенными типами узлов, смазок — не лучший выбор. Особенно это касается изделий китайской промышленности и никому не известных брендов. При выходе из строя починить такой компрессор может быть очень сложно или невозможно в связи с недоступностью запасных частей.
Производители компрессоров для пескоструйной обработки (если речь идет о серьезных компаниях) всегда заявляют для своего оборудования длительность нормальной эксплуатации. Обычно этот срок составляет 7-10 лет. По этому параметру (ориентируясь на дату продажи или выпуска) можно выбирать компрессор на вторичном рынке.
Совет! Ориентироваться только на номинальный срок службы при оценке рациональности покупки нельзя. Компрессор мог работать в критичных режимах, перегреваться, использовать топливо плохого качества, действовать с нежелательными параметрами питания
Поэтому каждое устройство нужно проверять максимально тщательно, обращая внимание на износ движущихся деталей, параметрику воздушного потока, состояние обмоток и другие ключевые детали
Как работает краскопульт пневматический — подробное описание
Принцип работы пульверизатора основывается на обдувании сжатым воздухом вытекающего из сопла покрасочного материала. Воздух при соединении с жидким составом краски осуществляет перенесение на окрашиваемую поверхность. Такой способ соединения и перенесения краски на поверхность позволяет осуществить равномерное ее распределение. Равномерность распределения покрасочного материала зависит от давления сжатого воздуха.
Здесь важно понимать, что чем больше давление сжатого воздуха, тем соответственно мельче будут капли краски. Это отражается на качестве нанесения слоя краски
Именно поэтому, чтобы добиться максимально эффективного и аккуратного нанесения краски через пульверизатор, важно уделить внимание величине давления воздуха. Далее рассмотрим подробное описание принципа работы пневматического пистолета:
В нижней части рукоятки пульверизатора находится штуцер, посредством которого инструмент соединяется с компрессором
В рукоятке имеется канал, по которому проходит воздух, и заполняет воздушную камеру. Эта камера находится возле нижнего регулировочного винта
В камере стоит регулирующий клапан, посредством которого осуществляется настройка давления воздуха. Если на инструменте отсутствует регулятор давления воздуха, то ограничительного клапана также нет
Из камеры воздух под соответствующим давлением поступает дальше по каналам пистолета, что происходит при нажатии оператором на курок. Курок соединяется с воздушной камерой посредством штока, который воздействует на пропускной клапан, тем самым открывая подачу воздуха
Чем сильнее нажимается курок, тем больше величина давления. Именно поэтому курок можно называть регулирующим
Воздух из камеры по каналу поступает в еще одну регулируемую камеру. Ее предназначение заключается в том, чтобы сформировать размер факела. Путем перемещения регулятора происходит открытие первого или второго канала. В зависимости от выбранного канала, формируется размер факела
Из этой камеры воздух проходит по распылительному каналу, и поступает на средний ряд распределительного кольца пистолета
Выходя из отверстий, воздух проходит через круглые отверстия среднего ряда дюзы
Из среднего ряда дюзы воздух передается на головку, и выходит наружу через отверстия, которые расположены ближе к соплу подачи материала. В результате получаем круглый по форме и маленького размер факел
Если регулятор размера факела установить в положение «max», то воздух будет проходить не только по первому, но и второму каналу, и перемещаться через средние и крайние отверстия дюзы
Сжатый воздух выходит через крайние и средние отверстия форсунки (их еще называют рогами), тем самым формируя сплющенный (плоский) по форме факел большого размера
Материал подается из специальной емкости, которая не обязательно должна находиться сверху. Емкость может быть снизу или сбоку, но самый распространенный вариант, когда бачок находится сверху
Краска при заполнении бачка по каналу поступает в специальную камеру, заполняя ее
Ее подача из камеры к соплу осуществляется при открытии клапана в виде запорной иглы, который управляется курком
При нажатии на курок происходит одновременная подача воздуха и лакокрасочного материала к форсункам пистолета
При этом важно знать, что курок имеет два положения. Первое положение называется нажатием до половины, при котором осуществляется подача воздуха по каналам, и выход его через отверстия воздушной головки
При более сильном нажатии курка происходит открытие клапана для подачи материала
Чем дальше игла отходит от канала, открывающего доступ к отверстию сопла, тем выше скорость распыления краски, а также больше расход. Регулировка осуществляется при помощи винта настройки подачи материала
В результате происходит следующее — выходящий из центрального отверстия сопла материал подхватывается сжатым воздухом, выходящим из отверстий форсунки, и переносится на направленную поверхность. Капли краски настолько мелкие, что она ложится максимально ровно и гладко.
Надо также отметить, что далеко не все краскопульты имеют регулятор давления воздуха. На таких инструментах регулировка осуществляется при помощи винта на дополнительно подключаемом редукторе или на компрессоре.
Это интересно! Краска из отверстия сопла вытекает не автоматически, а за счет разрежения, формирующегося от давления сжатого воздуха, выходящего через отверстия воздушной камеры.
https://youtube.com/watch?v=_-FRMq0HcmQ%3F
Оборудование необходимое для продувки
При отсутствии мощного компрессора можно воспользоваться способностью воздуха аккумулировать кинетическую энергию в процессе сжатия, что позволяет в этих целях использовать ресивер. Способность стабилизировать подачу воды в кранах, а также удерживать воздух при давлении в 10 атмосфер имеет и гидроаккумулятор. Технология его использования заключается в следующих этапах:
- С помощью автомобильного компрессора весь воздушный поток медленно пропускают в грушу или же мембрану гидробака, который посредством шланга подключен к системе водопровода;
- Открывают имеющиеся краны во всех точках водоразбора;
- Начинают подавать воздух из гидробака.
Результат продувания будет ощутим сразу же, поскольку вода начнет быстро и шумно выходить из отверстий труб.
Народным способом решения данной проблемы является использование перекачанной автобусной камеры или же камеры большегрузной машины. Такие изделия способны выдерживать большие показатели давления (например, в 3 атмосферы и больше), что делает их пригодными для продувки. Такого объема воздуха будет мало, чтобы прочистить всю довольно протяженную систему достаточно сложных труб от остаточной воды. Заполнить камеру-ресивер воздухом можно при помощи обыкновенного ножного автонасоса даже при отсутствии электрического тока или компрессора.
Можно использовать и автомобильный компрессор, который поможет поднять давление в системе водоснабжения с последующим открытием всех кранов. Применение такого варианта станет весьма актуальным за неимением резиновой камеры или гидроаккумулятора. Однако следует учитывать, что в данном случае существует вероятность возникновения протечек, а значит, его проведение должно быть очень осторожным.
Не стоит испытывать бытовой пылесос в качестве оборудования для продувки водопровода. Для этих целей стоит обзавестись специализированным оборудованием и производить продувку по проверенной технологии. Другие способы не будут гарантировать полного отсутствия воды в системе водоснабжения.
Насадки для обдувочного пистолета.
Которыми снабжены модели позволяют добиться максимального удобства в эксплуатации и решить множество различных задач:
- Аэродинамическое сопло позволяет обдувать объемным воздушным потоком, большие площади;
- бесшумное сопло дает большее ощущение акустического комфорта;
- удлиненное сопло позволяет прочищать узкие труднодоступные пространства, такие как трубы, рельефные поверхности, детали сложной формы;
- мягкий резиновый наконечник обеспечивает возможность безопасной работы с хрупкими или легко повреждаемыми предметами, такими, как стекло;
- короткий носик без труда очистит рабочее место оператора и сами обрабатываемые поверхности детали.
Как доработать продувочный пистолет
Часто возникает необходимость воспользоваться продувочной оснасткой с удлиненным соплом. Однако если пистолет покупался без набора насадок, то для реализации такой цели понадобится либо покупать наконечники в наборе, или есть способ проще — изготовить насадку с удлиненным соплом своими руками. Как это сделать из подручных средств, рассмотрим далее. Что понадобится для изготовления насадки для продувочного пистолета к компрессору:
- Стальная трубка от тормозной системы любого автомобиля. При этом вовсе не обязательно покупать новую трубку, так как если такая деталь не завалялась в гараже, то ее можно купить на разборке автомобилей. Причем требуется не вся трубка, а только ее некоторая часть, но обязательно с оконечивающей гайкой
- Инструмент для вальцовки трубки. Вальцуется часть трубки, которая будет соединяться с соплом пистолета. Вальцовка нужна для того, чтобы исключить потери давления сжатого воздуха в месте соединения самодельной насадки
- Ключ на «10» для затяжки трубки на сопло пистолета продувочного
- Болгарка для обрезки трубки нужно длины
Когда все нужные комплектующие собраны, остается только изготовить самодельную насадку с удлинителем. Инструкция по изготовлению выглядит так:
- При помощи болгарки отрезается необходимая величина трубки — обычно ее длина составляет до 10-15 см. Резать нужно болгаркой, так как при использовании ножниц по металлу или плоскогубцев произойдет деформация трубки
- Вальцуется обратная сторона трубки, где будет она соединяться с пистолетом
- Завинчивается готовая насадка при помощи гайки с наружной резьбой в сопло прибора
Затягивать нужно ключом, чтобы исключить неплотное соединение
- Испытать работу самоделки
Изготовленная насадка на продувочный пистолет своими руками практически ничем не отличается от заводских моделей, однако обойдется она практически даром, а на покупку набора заводских наконечников придется потратить около 150-200 рублей, что зависит от производителя.
Подробное описание, как доработать или сделать наконечник с удлиненным соплом, рассказано на видео.
Уход за инструментом или как продлить срок службы
Простота конструкции не означает, что за устройством не требуется ухаживать. Чтобы продлить срок службы оснастки, необходимо не только бережно относится к нему при эксплуатации, но еще и обеспечить правильное хранение, а также обслуживание. Что включает в себя уход за продувочным пистолетом, а также способы продления его срока службы, узнаем далее.
- Регулярно необходимо вносить смазку в область расположения клапана для открытия подачи воздуха. Для этого вовсе не обязательно выкручивать штуцер, чтобы внести смазку. Необходимо сделать несколько капель моторного масла (желательно не отработку), после чего разработать его путем нажатия на курок
- Не хранить инструмент в помещениях с высокой влажностью, иначе не исключено образование окислов и коррозии, причем не только снаружи, но и внутри устройства
- Смазывать не только клапан, но еще и резьбовые соединения
- Смазочными материалами также рекомендуется обрабатывать внутренние стенки наконечников, так как со временем в них собираются окислы, за счет которых уменьшается пропускное отверстие насадки. Чтобы избежать уменьшения диаметра отверстия, следует периодически смазывать внутренние стенки, но не перед работой, а после ее окончания
Только при правильном хранении и эксплуатации любой инструмент будет служить долго.
4 Технология изготовления пескоструйного пистолета
С помощью рукава для компрессора надо будет соединить компрессорное устройство и пистолет. Рукав должен быть небольшого сечения. Пистолет имеет запорную арматуру, поэтому подсоединить элемент очень просто, при этом не надо покупать какие-либо дополнительные краны.
Следующий рукав понадобится протянуть от пистолета к емкости с абразивным материалом. Чем меньше длина рукава, тем легче песок будет всасываться. Диаметр данной детали должен быть равен 20 мм.
Протягивание рукава от пистолета к емкости с абразивным материалом
Если вставить обратный конец рукава в резервуар с абразивным материалом, то забор абразива происходить не будет, так как песок не текуч, а перемещаться по рукаву он может исключительно во взвешенном состоянии. Поэтому понадобится предусмотреть подсос воздуха. Следует взять небольшую трубу, прорезать в ней углубление, соответствующее диаметру рукава, после чего установить на трубу кусочек шланга, который будет использоваться в качестве запорного кольца. Данным кольцом можно перекрыть углубление, чтобы отрегулировать объем воздуха, который будет подсасываться. Если полностью открыть углубление, то можно получить большой воздушный поток и маленькую струю всасываемого абразивного материала. Если закрыть углубление, то абразивный материал не будет всасываться. Соответственно, отверстие надо прикрыть так, чтобы поток воздуха и абразива стал равномерным.
Говоря о том, как работать с подобным устройством, стоит знать, что сначала понадобится открыть кран на пистолете. На данном этапе в корпусе аппарата создастся разряжение, с помощью которого по рукаву песок будет засасываться в пистолет. Расход воздуха будет зависеть от диаметров смонтированных сопел.
Что такое пистолет для продувки
Продувочным пистолетом называется специализированный пневмоинструмент, которым обеспечивается направление потока сжатого воздуха. Работает такой тип оснастки совместно с компрессором, который используется в качестве источника создания сжатого воздуха.
Пистолет для продувки сжатым воздухом получил такое название потому, что при нажатии курка происходит выход воздушного потока из сопла инструмента под определенным давлением. Это незаменимый инструмент, применяемый не только в быту и на производстве, но и при выполнении строительных работ. Простой по конструкции инструмент имеет невысокую стоимость, что делает его доступным для всех, у кого есть компрессор.
Продувочные пневмопистолеты (обдувочные)
Категория
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 460 р. Цена за ед. товара: 365 р. 421 р.
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 116 р. Цена за ед. товара: 279 р. 343 р.
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 136 р. Цена за ед. товара: 284 р. 322 р.
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 276 р. Цена за ед. товара: 319 р. 387 р.
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 872 р. Цена за ед. товара: 468 р. 531 р.
Диаметр воздушного штуцера: 1/4М дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 336 р. Цена за ед. товара: 334 р. 380 р.
Тип соединения: рапид (EURO)
Габариты без упаковки: 20х150х180 мм
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 492 р. Цена за ед. товара: 373 р. 430 р.
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 344 р. Цена за ед. товара: 336 р. 381 р.
Диаметр воздушного штуцера: 1/4F дюйм
Тип соединения: рапид (EURO)
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 244 р. Цена за ед. товара: 311 р. 353 р.
Тип соединения: рапид (EURO)
Габариты без упаковки: 30х130х190 мм
Упаковкой выгоднее! Цена за упаковку 4 шт.: 1 012 р. Цена за ед. товара: 253 р. 292 р.
Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте ВсеИнструменты.ру
Источник

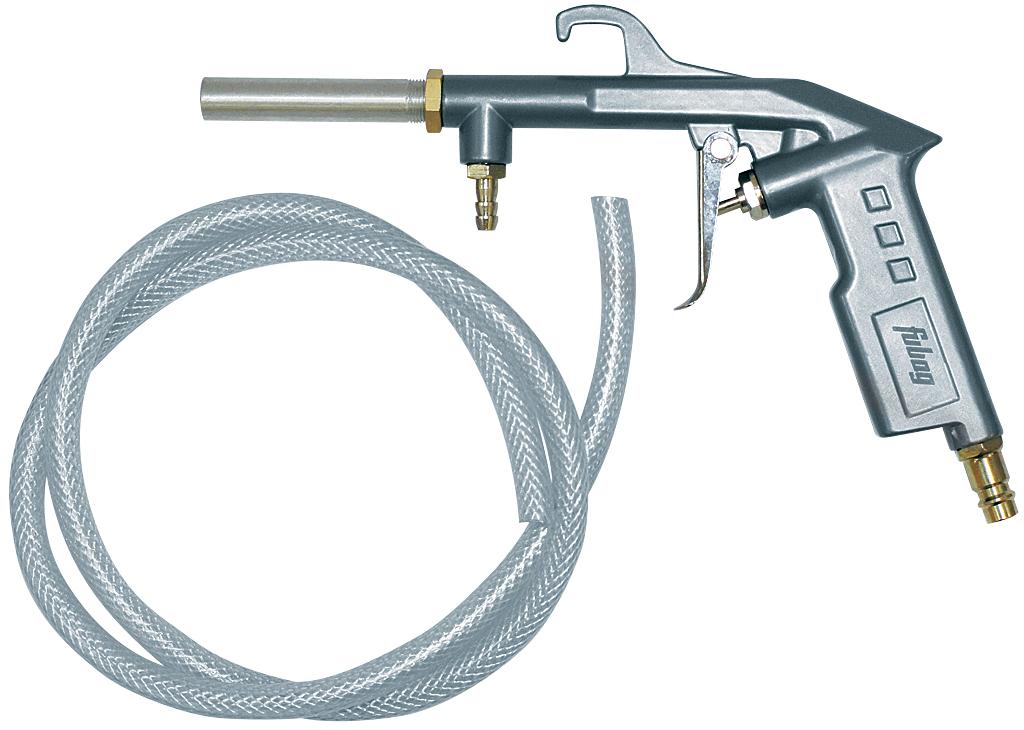

Пистолет для пескоструйной обработки
Пистолет для пескоструйной обработки, относящийся к инжекторному типу, чаще всего применяется для работы с металлом. Очистка металлоконструкций и деталей от ржавчины, грунтовки, краски, лаков, окалины с помощью воздушно-абразивной струи под давлением — основная сфера применения этой категории инструментов.
Самый массовый пример — работы, выполняемые в автомастерских: кузовной ремонт, обработка рам, дисков. Пескоструй широко используется на предприятиях стекольной промышленности, для рекламной и декоративной обработки стекла, а также в быту.
Такая обработка допустима и для других материалов: бетона, кирпича, древесины, ткани.
Главное преимущество воздушно-абразивной чистки — высокоэффективное удаление всех посторонних субстанций. Частицы врезаются в поверхность металла на очень большой скорости, очищая поверхность от коррозии, краски даже из мелких трещин и пор. Обычные инструменты такого качества очистки обеспечить не могут.
Второй важный плюс — гладкость обработанной поверхности. Царапин, как после наждака или щетки, не остается, что сильно упрощает грунтовку и значительно увеличивает сцепление наносимого покрытия с металлом.
Пистолет для пескоструйной обработки может относиться к одной из двух основных категорий.
- Модели с бачком — своеобразные аналоги краскопульта, только вместо краски — песок. Оптимальный вариант для большого количества простых операций.
- Модели со шлангом. Снабжены сразу двумя шлангами — для абразива и для воздуха. Их стоимость выше, но они проще в использовании, хорошо подходят для длительной работы с крупными сложными объектами. В этом случае вместо небольшого бачка для песка используется открытая емкость с абразивом.
Виды насадок и их назначение
Если пистолет для продувки комплектуется насадками, то стоимость его будет выше по сравнению с прибором, который продается отдельно. Наличие насадок значительно расширяет функционал рассматриваемого инструмента. В зависимости от насадок, которые еще также называют наконечниками, выполняются соответствующие действия. Наконечники для пневматических пистолетов под компрессор бывают таких видов:
- Прямые или с коническим соплом — это самая популярная конструкция насадок, с которой и поставляются все приборы. Такие наконечники считаются универсальными, а применяются они для выполнения разных работ — продувка, обдувка, очистка. Различие прямых и конических насадок заключается не только в конструкции основания сопла, но еще и в величине подачи сжатого воздуха. Коническая конструкция за счет уплотнения основания уменьшает поток, но при этом увеличивается его давление
- С жестким и гибким носиком — гибкая конструкция наконечника позволяет добраться инструментом до труднодоступных мест, чтобы произвести продувку или удаление засорений, например, через узкий канал добраться до основания, расположенного под углом 90 градусов, можно только при помощи насадки гибкой конструкции. Кроме того, гибкие наконечники позволяют плотно соединить пистолет со стальными или пластиковыми трубами при необходимости из продувки
- С прямыми и изогнутыми осями — изогнутая конструкция сопла позволяет выполнять продувочные действия в отверстиях, расположенных под разными углами
- С круглыми и щелевыми отверстиями — наличие щелей позволяет обеспечивать продувку не только в прямой плоскости, но еще и по периметру. К примеру, эффективность продувки цилиндрической детали будет выше, если воспользоваться насадкой со щелевыми отверстиями по периметру сопла насадки
- С обычными и удлиненными соплами — удлиненные сопла предназначены для того, чтобы добраться до труднодоступных мест. Длина удлиненных насадок отличается, поэтому при покупке нужно учитывать этот фактор
Насадки на пистолет для компрессора воздушный для продувки меняются очень легко. Крепятся они за счет резьбового соединения. Для замены необходимо выкрутить установленный наконечник и вкрутить вместо него подходящий для выполнения соответствующих работ. Для надежной фиксации при завинчивании наконечника рекомендуется пользоваться гаечным ключом. Каждый наконечник в конструкции оснащен уплотнительными резинками, за счет которых исключается просачивание воздуха, и тем самым снижение давления. Для подсоединения наконечников разных диаметров применяются специальные переходники, которые также зачастую идут в наборе с насадками. Переходник представлен в виде штуцера, который имеет наружную резьбу с одной стороны и внутреннюю с другой. Подробное описание видов насадок и их описание представлено на видео.
Как сделать пескоструй из пластиковой бутылки и компрессора своими руками
Для создания пескоструйного аппарата на основе бутылки и компрессора понадобится приобрести также распылитель. Он необходим для непосредственной подачи абразивного материала на обрабатываемую поверхность.
Подготовка распылителя
Для изготовления пескоструйного аппарата рекомендуется приобретать распылитель со сменными соплами. Если изначальный наконечник подойдет для устройства по размерам, его можно будет оставить. Но слишком маленькое сопло при необходимости окажется легко заменить.
Алгоритм подготовки распылителя к использованию выглядит так:
- Перед монтажом сопла на приспособление устанавливают переходник с наружной резьбы на внутреннюю. Это исключит рассеивание абразивной струи. Для смены резьбы используют переходную муфту диаметром 1 см.
- Для придания соединению герметичности переходник обматывают тефлоновой лентой по часовой стрелке. Место стыка надежно затягивают пассатижами, чтобы исключить любые люфты.
- Распылитель несильно зажимают в настольных тисках и при помощи шлифмашинки с отрезным диском удаляют примерно 0,6-1,3 см от длины сопла.
При вырезании отверстия в наконечнике необходимо очень тщательно наносить предварительную разметку. Длину снимают с предельной аккуратностью, поскольку шлифмашинка часто захватывает лишнее.
Пропиливать в наконечнике большое отверстие не рекомендуется, поскольку это увеличит расход абразива
Изготовление резервуара
Превратить пластиковую бутылку в резервуар пескоструйного аппарата можно по такой схеме:
- На горлышке емкости острым ножом снимают цветное кольцо, оставшееся от крышки.
- На месте убранной детали сверлом 3 мм проделывают сквозное отверстие.
- Расширяют дырку при помощи насадки 4,8 мм.
После этого бутылку переворачивают вниз дном, через горлышко засыпают абразив и плотно закручивают крышку. Наполнять сосуд нужно доверху, но слегка не доходя до проделанного отверстия.
Чтобы сверлить жесткое горлышко бутылки было удобнее, тару следует аккуратно зажать в тисках
Сборка и проверка конструкции
На последнем этапе остается соединить части пескоструйного аппарата между собой. Делают это так:
- Вставляют сопло в проделанное сквозное отверстие в бутылке.
- Обрабатывают места соединений термоклеем для герметизации.
- Подключают распылитель к компрессору с небольшой мощностью 3-5 атм.
- Испытывают конструкцию в работе на небольшом участке поверхности.
При помощи самодельного пескоструя на основе бутылки удобно очищать от ржавчины мелкие металлические детали. Видео о пескоструе своими руками из бутылки показывают, что домашний аппарат обладает невысокой мощностью, но грязи в процессе использования все равно оставляет много. Работать с приспособлением нужно в защитной одежде, очках и респираторе.
Пескоструйная камера
Чтобы снизить расход песка, который разлетается в стороны и значительно тратится, можно использовать особую камеру. Ее несложно сделать самому, хотя это и потребует временных и финансовых затрат. Необходимо сварить в виде ящика металлические листы, установить в корпусе стекло для визуализации процесса. Впереди высверливаются 2 дырки, к которым крепятся 2 грубые несъемные перчатки. Дно делается из толстой проволоки или решетки, а под ним располагается пластиковый или металлический желоб для отвода абразива. Пескоструйный пистолет устанавливается внутрь камеры, которую удобнее всего располагать на столе.
