Пилорама из бензопилы своими руками как сделать быстро и легко

Преимущества

Наличие каретки для бензопилы позволяет:

1. Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
2. Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
3. Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
4. Со временем модернизировать производство, увеличивая размеры каретки.
5. Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
6. Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
7. Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).

Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.

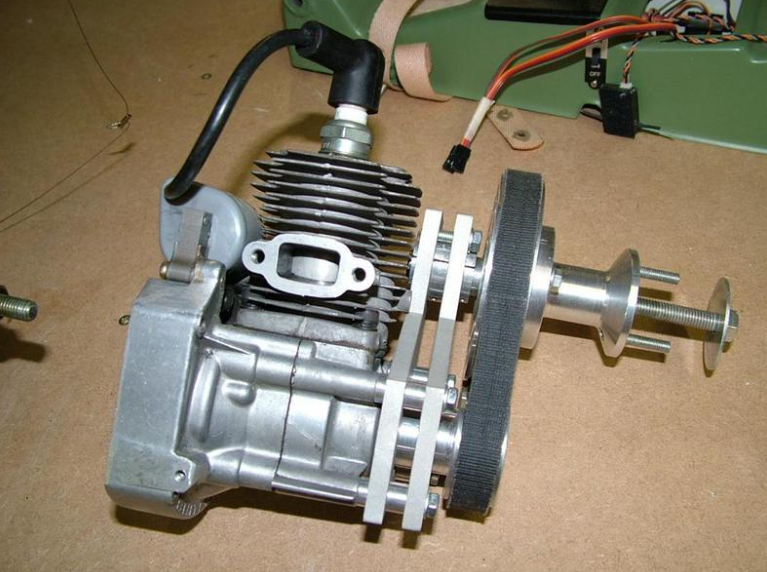

Как создают самоделки из бензопилы?

Все возможности бензопилы в своем самодельном устройстве можно реализовать посредством разных насадок и дополнительных приспособлений. Основу любого самодельного прибора, сделанного на основе бензопилы, составляет обычный принцип отбора мощности его двигателя, нужное вам устройство присоединяется к выходному валу. Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

• мощный мотор;
• компактность;
• относительно небольшой вес;
• автономность;
• возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

• насосы;
• болгарки;
• лодочные моторы;
• велосипеды и мопеды;
• ледобуры;
• мотоблоки;
• лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

• пилорамы из бензопилы;
• снегоходы и снегоуборочные приспособления;
• вертолеты;
• электростанции;
• аэросани;
• ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

• «Урал»;
• «Штиль»;
• «Дружба».

Принцип работы, преимущества и недостатки

Принцип работы пилорамы, изготовленной из портативной бензопилы, очень прост. Пила прочно крепится к какой-либо поверхности, а затем через нее «прогоняют» доски, брус или бревна. При этом вместо диска пилорамы выступает цепь бензопилы.

Вот основные достоинства такой самодельной конструкции:

• Возможность смонтировать где угодно. Пилораму из бензопилы можно собрать абсолютно в любом месте: на строительной площадке, на приусадебном участке или даже на месте лесозаготовки в полевых условиях.
• Простота сборки. Для монтажа потребуется только бензопила и материалы, которые есть под рукой.

А в роли главного недостатка выступает не слишком высокая мощность устройства. При срезании с толстого бревна доски большой длины оно может нестабильно работать, застревать.

В зависимости от способности к перемещению самодельные пилорамы из бензопилы делят на два вида:

Стационарное устройство представляет собой конструкцию из металлических или деревянных реек, на которой зафиксирована пила. Она имеет направляющие, по которым движутся бревна. Во время работы пила неподвижна.

Мобильное приспособление представляет собой специальную насадку на бензопилу, которую обычно сваривают из стальных реек. Пила во время работы движется вместе с этой насадкой вдоль бревна.

В зависимости от материала, из которого изготовлена пилорама, устройства бывают:

Что нам понадобиться?

1. Сварочный аппарат, электроды;
2. Пиломатериалы, столбики, шурупы, гвозди;
3. Бензопила, электропила или просто электродвигатель;
4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
6. Ролики и направляющие;
7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
8. Подшипники для роликов.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Советы и рекомендации

• После сборки пилорамы немаловажным является тестирование на соответствие уровней и устойчивость всей конструкции.
• Для обеспечения точности распиловок целесообразно сделать разметку, для чего подойдет кусок старой рулетки, металлическая линейка.
• Цепи рекомендуется приобретать более долговечные — твердосплавные.
• Следует учесть, что должен быть свободный доступ для периодического натяжения цепи, поскольку при эксплуатации цепь растягивается довольно часто.
• На подвижной раме должна быть установлен защитный экран, подойдет любой прозрачный пластик.
• При изготовлении пилорамы из бензопилы обязательно нужно рассчитать, какой будет наибольшая и наименьшая длина бревен, чтобы короткие не провалились при распиловке, а длинные нормально зашли в направляющие.
• Не следует экономить на поворотных механизмах, управляющими положением бензопилы.
• Владельцам домашних пилорам следует помнить о необходимости строгого соблюдения требований техники безопасности при эксплуатации самодельной пилорамы из бензопилы.
• При выполнении пиления следует использовать приемы работы с бензопилой, учитывая при этом необходимость плавных движений, без принуждения и особых усилий.

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

1. Обработка дерева.
2. Резка камня.
3. Работы по металлу.
4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

• Бензопила.
• Сварочный аппарат.
• Металлические трубы квадратного сечения.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

• Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
• Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
• Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.

• После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
• После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
• Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Конструкции и виды шинных пилорам

На сегодняшний день можно рассматривать два вида шинных пилорам, которые реально изготовить своими руками:

• с передвижением рабочего агрегата относительно обрабатываемой древесины;
• с продольным способом подачи деревянных заготовок.

При этом выделить какую-либо модель, которая будет лучшей, нельзя, так как оба типа распиловочного оборудования обладают как достоинствами, так и недостатками. Так, при перемещении рабочего агрегата вдоль бревна у человека появляется возможность, контролировать прилагаемые усилия, тем самым обеспечивая равномерный ход и распиловку древесины на высоких скоростях.

При подаче бревна по направлению к распиловочному механизму значительно усложняется контроль распиловки. Достаточно слегка сильнее толкнуть дерево и это сразу приведёт к резкому увеличению нагрузки на шину и цепь. Из-за этого может произойти заклинивание цепи или перегрев мотора. Зато в таком механизме нет дополнительных проводов, которые двигаются за основным агрегатом. Естественно, конечный выбор конструкции пилорамы для изготовления своими руками зависит от индивидуальных предпочтений каждого человека.

Но вне зависимости от выбранной конструкции нужно побеспокоиться о сооружении качественной основы, которая уменьшит вибрацию. Чаще всего для основы самодельной пилорамы шинного типа используют металлические швеллеры или рельсы. Нижнюю часть каркаса оснащают колёсиками для обеспечения свободного перемещения пилорамы или обрабатываемой деревянной заготовки.

Пилорама из бензопилы своими руками – поэтапное руководство к действию

Любое такое мероприятие необходимо начинать, четко понимая, для чего оно затевается. От этого и будет зависеть тот тип конструкции, который использовать будет наиболее целесообразно. Для домашних работ лучше предприниматься за выполнение стационарной пилорамы, заранее продумав площадку или место (в гараже, сарае, на заднем дворе), где она будет располагаться.

https://youtube.com/watch?v=WwX-NoUSksk

Дальнейшие работы рассмотрим в логической последовательности:

Изготовление чертежей, которые максимально отразят технологическую точность и будут гарантировать высокий уровень безопасности будущего прибора для окружающих;
Подготовить комплект необходимых расходных материалов, из которых впоследствии и будут собираться все основные рабочие элементы пилорамы. В него обязательно входят:

электросварка и набор электродов;
бензиновая пила;
шины и цепные полотна, диаметр которых необходимо регулировать индивидуально, исходя из особенностей работы;
металлический уголок (сожно заменить на квадрат-трубу);
направляющие;
роликовые механизмы;
прочный, желательно металлический тросик;
комплект подшипников.
При желании несущую раму можно усилить рельсами, поэтому набор материалов, приведенный выше, поддается корректировке и дополнению.

Начинаем изготавливать основание (ведущую раму). Для этого понадобятся уголки 5 х 10 см и рельсы. Их соединение должно производится строго под прямыми углами и параллельно той поверхности, на которую они будут устанавливаться

Для наиболее точной регулировки стоит воспользоваться обычным строительным уровнем.
Следуя инструкции чертежа, по всему основанию проделываются отверстия, диаметр которых не должен превышать 1,5 см.
Исходя из количества отверстий, делаются стяжки болтовыми креплениями.
Из металлических труб сваривают опорные стойки, на которые будет агрегироваться рама, зазор между которыми не должен превышать 1 метра.
Чтобы усилить эти крепления, образовавшие раскосы усиливают сварным металлом.
После того, как базис конструкции полностью сделан, стоит переходить к следующему немаловажному моменту – подвижной каретке. Для этого, снизу металлического или стального листа с большой толщиной закрепляется уголок 4 х см, после чего устанавливаются ролики ли подшипники

Для закрепления лучше применять сварку.
Вверху этого листа снова необходимо приварить металлическую основу для встраивания бензопилы. Ей может стать квадрат-труба, уголок или любое металлическое изделие, имеющееся под рукой.
На завершальной стадии домашнего производства пилорамы осталось подготовить ту часть, где будет закрепляться бревно и деревянная заготовка. После выбора оптимальной высоты фиксируются мобильные узлы – трубы, а так же шланги.

В принципе, если разобраться, достаточно несложно и не на столько затратно по сравнению с приобретением заводской пилорамы.

Чем еще можно дополнить представленную конструкторскую схему? Вариантов много, однако, чаще всего надстраивают именно механизм, который отвечает за управление заданной толщиной распиловки. Для этого к сварному основанию приспосабливаются контргайки, посредством затягивания которых и выбирает нужная в данном случае толщина распускаемых досок.

Другие типы конструкции

Самодельная пилорама из дерева

В целом изготовление пилорамы из бензопилы из дерева ничем принципиально не отличается от монтажа устройства из металлического профиля или труб. Разница заключается в том, что вместо них используют дерево. Главные плюсы такой конструкции – простота и быстрота сборки, более низкая стоимость материалов, а также отсутствие необходимости наличия сварочного аппарата.

Что касается срока службы деревянной пилорамы, то он достаточно высок при условии, что она будет укрыта от дождя и других атмосферных осадков.

Мобильная

Для изготовления мобильной пилорамы собирают только прямоугольную насадку-ограничитель из металлического профиля. Ее фиксируют на пластине бензопилы, где крепится цепь. Насадку опускают на прочно зафиксированное бревно и проводят пилу вдоль него. В результате срезается доска.

Мнение эксперта

Куликов Владимир Сергеевич

Если вы решили собирать мобильную пилораму, то лучше в верхней части насадки-ограничителя приварить ручку. Это существенно облегчит и сделает более эффективным использование устройства.

Главное достоинство мобильной пилорамы из бензопилы в том, что ее можно взять куда угодно, а также в быстрой сборке и разборке.

Но есть у нее и один весьма существенный недостаток – поскольку во время работы ее необходимо постоянно держать в руках, очень легко ошибиться и получить неровную доску с разной толщиной в разных местах.

Пилорама из болгарки или дисковой пилы

Для изготовления пилорамы можно использовать не только бензопилу, но и болгарку. Собирается устройство точно так же. Единственное отличие заключается в том, что в конце основании по центру крепят болгарку с соответствующей насадкой или ручную дисковую пилу.

Следует помнить, что в силу конструкции болгарки и дисковой пилы тележка пилорамы должна быть смонтирована иначе.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

• Шинная.
• Ленточная.
• Дисковая пилорама.

https://youtube.com/watch?v=XR_TrDiAqQU

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

https://youtube.com/watch?v=MVx1lq1COng

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Приспособления для заточки цепи

Неважно, какая у вас в наличии бензопила самодельная или заводская, — чтобы она пилила дрова как по маслу, необходимо регулярно затачивать цепь. Для этого можно использовать различные вспомогательные приспособления

Например, для удобства заточки цепи мы рекомендуем воспользоваться довольно простым в изготовлении приспособлением — самодельной подставкой со струбциной для фиксации шины.

Данная струбцина для бензопилы имеет U-образную форму, а концы ножек — заостренные. Это дает возможность использовать приспособу даже в походных условиях, установив ее в удобном для вас месте.

Также рекомендуем прочитать, как сделать своими руками приспособление для заточки цепи, которое можно использовать как в домашней мастерской/гараже, так и на улице.

Для изготовления данной самоделки потребуется минимум материалов: полосы металла разной ширины, гайки и резьбовые шпильки. Инструмент потребуется стандартный: дрель, УШМ, сварка.

Самодельная пилорама из бензопилы – разновидности и принцип действия

Концептуально пилорамы можно разделить на два типа:

1. Стационарная неподвижная. В такой системе станок с режущей частью стоит на месте, а заготовка движется навстречу пиле. Качество реза достаточно высокое, особенно с точки зрения геометрии. Длина заготовки неограниченна, но при изготовлении вы столкнетесь со сложным механизмом подачи бревна в зону распила;
2. Стационарная подвижная. Станок имеет рельсовые направляющие, по которым пила движется относительно неподвижной заготовки. Работать с такой системой проще, однако есть ограничения по длине заготовки;
3. Мобильная пилорама. Исходя из названия – пилящая часть движется относительно бревна, и ее можно переносить. В качестве направляющей используется сама заготовка, что упрощает конструкцию. Однако при работе требуется больше усилий (необходимо постоянно контролировать равномерность хода), и качество распила не такое высокое.

Подобная конструкция популярна на заготовках – распилить бревно на доски можно непосредственно в месте лесоповала.

В любом случае, мобильная пилорама из бензопилы начинается с главного компонента. Для стационарной конструкции потребуется мощный экземпляр с длинным рабочим наконечником.

А для мобильной пилорамы понадобится компактная пила с мотором малой мощности. Длина режущей части может быть меньшего размера.

Советы и рекомендации

• После сборки пилорамы немаловажным является тестирование на соответствие уровней и устойчивость всей конструкции.
• Для обеспечения точности распиловок целесообразно сделать разметку, для чего подойдет кусок старой рулетки, металлическая линейка.
• Цепи рекомендуется приобретать более долговечные — твердосплавные.
• Следует учесть, что должен быть свободный доступ для периодического натяжения цепи, поскольку при эксплуатации цепь растягивается довольно часто.
• На подвижной раме должна быть установлен защитный экран, подойдет любой прозрачный пластик.
• При изготовлении пилорамы из бензопилы обязательно нужно рассчитать, какой будет наибольшая и наименьшая длина бревен, чтобы короткие не провалились при распиловке, а длинные нормально зашли в направляющие.
• Не следует экономить на поворотных механизмах, управляющими положением бензопилы.
• Владельцам домашних пилорам следует помнить о необходимости строгого соблюдения требований техники безопасности при эксплуатации самодельной пилорамы из бензопилы.
• При выполнении пиления следует использовать приемы работы с бензопилой, учитывая при этом необходимость плавных движений, без принуждения и особых усилий.

Как выбрать двигатель для самодельной пилорамы?

Двигатель – это основа пилорамы, поэтому к выбору его характеристик нужно отнестись с особой ответственностью. В первую очередь потребуется разобраться в том, какой тип мотора подойдет для сборки самоделки. Лучшим решением всегда был и остается стандартный бензомотор. Электрические двигатели не обладают достаточной мощностью и тягой. К тому же не все цепные электропилы комплектуются качественной защитой от пыли и влаги, а ведь именно они постоянно сопровождают роспуск бревен на доски.

Второй важный фактор – это мощность двигателя бензопилы. Именно от этого параметра зависит возможность мотора распиливать бревна в продольном направлении. Чаще всего для изготовления самодельной пилорамы используются мощные бензиновые двигатели, коленчатые валы которых вращаются на скорости не менее 12000 об/мин. При этом мощность мотора обязательно должна составлять не менее 5 л. с.

Третий фактор – это антивибрационная система. В процессе работы любой мотор создает колебания, которые влияют на ровность линии распила. Чтобы мини-пилорама производила идеально ровные доски, бензопила для ее сборки должна комплектоваться эффективной антивибрационной системой.

Насос

Принцип действия этой насадки на бензопилу аналогичен принципу действия всех центробежных насосов. Приспособления для продольного расположении распила приспособление для. К центральному штуцеру (1) подсоединяется шланг, опускаемый в воду. К штуцеру (3) присоединяется напорный рукав. Приспособление для продольного распила. Перед началом работы в пробку (2) заливается вода, необходимая для того, чтобы насос начал качать. При приведении турбины насоса во вращение, во всасывающем патрубке создается пониженное давление, засасывающее воду, которая выводится затем через напорный шланг.

Описание самодельного приспособления для продольного распила

бревенбензопилой , которое в домашних усло

Видео-Самоучитель Плотника Автор Валерий Самович. Иногда может срочно понадобиться

Скорость вращения шнека при бурении должна быть относительно небольшой, поэтому для снижения числа оборотов используется редуктор. Он может быть выполнен в виде клиноременной или червячной (предпочтительнее) передачи.

Как сделать пилораму из бензопилы — пошаговая инструкция с чертежами

Чтобы правильно изготовить самодельную пилораму из бензопилы в домашних условиях, требуются чертежи. Чертежи подготавливают самостоятельно или используют готовые. В них указывают основные размеры конструкции и расположение всех деталей. Место для установки выбирают в зависимости от габаритов станка. Так как его размеры могут быть разными, расположить станок можно в любом помещении. Главное условие — помещение должно иметь хорошую вентиляционную систему. Если придерживаться пошаговой инструкции, то сделать пилораму из бензопилы своими руками будет легко:

Основание собирают по схеме конструкции. Оно состоит из уголков и перевернутых рельсов. Основание и пилораму располагают параллельно друг другу. Рельсы и уголки выравнивают при помощи уровня и соединяют сваркой.
В основании проделывают отверстия диаметром около 14 мм. Между отверстиями оставляют расстояние в 1 м. Используют сверла из твердосплавного материала со сложной режущей кромкой. Если таких деталей нет в наличии, то отверстие высверливают сверлом маленького диаметра, сменяя его на сверло большего диаметра.
После этого устанавливают стяжки и фиксируют их болтами.
Затем основание нужно установить на стойки. Стойки изготавливают из стальных угольников. Между стойками и основанием оставляют промежуток в 100 см. Детали фиксируют сваркой.
Чтобы конструкция была более жесткой, между стойками приваривают раскосы.
Режущую часть устанавливают на подвижную тележку. Тележку изготавливают из уголков. Конструкцию тележки создают в зависимости от модели пилы. Уголки 40×40 мм приваривают снизу плиты. На эти уголки устанавливают ролики и подшипники. Для фиксации пилы сверху плиты приваривают еще 2 уголка. От прочности креплений зависит уровень приложенных усилий при обработке древесины

Чем они прочнее, тем легче работать с устройством.
При обработке древесины нужно уделить внимание креплению бревен. Во время работы древесная заготовка подвергается большой нагрузке

Из-за этого она немного сдвигается в сторону. Чтобы ее зафиксировать, устанавливают подвижные шланги и трубы. Инструмент готов, можно приступать к работе.

Можно изготовить мини-пилораму из шины. Все детали устройства крепятся на каркасе, поэтому его размеры выбирают в зависимости от потребностей. Работает инструмент на основе бензинового или трехфазного двигателя.

Трехфазный двигатель питается от сети 380 В. Метизы выбирают в соответствии с размером заготовок.

Для этого шину покупают вместе с цепью. Размер стандартной шины составляет 50 см. Шину и каркас соединяют, а на основании устанавливают направляющие. На пластинах проделывают отверстия и приваривают их к основе. Затем основу закрепляют гайками и болтами на стойках.

Преимущества конструкции из бензопилы

На основе бензопилы можно сделать много полезного инструмента, например, газонокосилку, что делает бензопилу уникальным прибором. Применение этого инструмента позволит сконструировать нужное устройство почти без применения дополнительных агрегатов и деталей.

Двигатель вместе с бензобаком уже есть, корпус тоже имеется, цепь останется в рабочем состоянии. Что-либо менять из перечисленных составляющих не придётся. Потребуется только сконструировать металлический каркас, который будет крепиться к корпусу бензопилы.

Основными плюсами такой категории инструмента считаются:

• минимальные денежные расходы;
• такой же эффект, как и от заводских экземпляров;
• вероятность сделать её из подручных материалов, найти которые всегда можно в домашнем хозяйстве.

Как сделать пилораму из бензопилы

Если нужна мини пилорама из бензопилы, то здесь все просто. Требуется взять металлические уголки, и сварить соответствующую конструкцию. При этом понадобится только предварительно подготовить чертеж, на котором спланировать конструкцию конечного оборудования.

Второй вариант, когда нужна домашняя пилорама, при изготовлении которой понадобятся:

1. Бензопила, которая используется в качестве приводного режущего источника
2. Механизм для передвижения заготовок. Это исключит необходимость передвигаться пильщику по заготовке, что является небезопасно
3. Устройство для фиксации заготовок в конструкции оборудования. Фиксировать заготовку нужно для того, чтобы исключить ее проворачивание при воздействии режущим инструментом. Если не закрепить бревно, то оно будет проворачиваться, что снизит не только производительность труда, но еще и в итоге получится неаккуратная заготовка в виде доски

Имея представление о том, что собой представляет самодельный вариант устройства, можно приступать к его реализации. Здесь сразу нужно отметить, что изготовить пилораму можно любой сложности, на что, как говориться «горазды руки». Однако цель данного материала в том, чтобы показать, как сделать самую простую пилораму с использованием бензопилы.

https://youtube.com/watch?v=gN4vadSfvUU%3F

Это интересно! Главное правило при изготовлении самодельной пилорамы из бензопилы — это предусмотреть механизм регулировки толщины получаемых досок. Реализуется данное действие за счет станины, к которой крепится инструмент, а также регулировочных винтов.

Тонкости процесса

Перед тем как приступать непосредственно к изготовлению пилорамы необходимо будет обратить внимание на следующие особенности конструкции станка:

• При необходимости осуществления распила крупноразмерных бревен необходимо будет выполнить мощное основание и использовать длинную шину с цепью.
• Наличие дополнительного механизма подачи бревен позволит существенно упростить работу с пилорамой.
• Необходимо позаботиться о качественной фиксации бревен во время их распиловки.
• Салазки и направляющие для бензопилы следует дополнительно усилить.
• Чем мощнее используется пила, тем проще и качественнее осуществляется распил древесины.
• Предпочтительно использовать электрические бензопилы, что сократит в последующем расходы на обработку древесины.
• Выбирая цепь, следует отдавать предпочтение твердосплавным моделям, которые отличаются надежностью и долговечностью.
• Рукоятка, управляющая движением пилы, должна фиксироваться в одном положении, что упростит работу со станком.

В сети можно найти соответствующие видео, где рассказывается как сделать пилораму в домашних условиях.

Мопед

Порядок преобразования велосипеда в самодвижущийся агрегат такой:

1. Снимают крышку и демонтируют с корпуса мотора шину.
2. Изготавливают ходоуменьшитель в виде вала, на котором по разным краям крепят малую и большую звездочки от велосипеда.
3. Устанавливают на выходной вал двигателя малую звездочку, а на колесо велосипеда, рядом с имеющейся, — большую.
4. Крепят мотор и ходоуменьшитель сзади сиденья на дополнительной раме.
5. Надевают цепи, соединяя меньшую и большую звездочки у двигателя с ходоуменьшителем и у последнего с колесом велосипеда.
6. На ручку велосипедного руля выводят рычаг, которым регулируется подача бензина в силовом агрегате.

Последовательность сборки

После того, как чертеж будущей пилорамы, утвержден и откорректирован, переходят к монтажу ее ведущих рабочих узлов:

монтаж рамного каркаса – его размеры подбираются индивидуально учитывая диаметр диска и габариты мотора. К нему присоединяют 2 подшипника и сверлят 4 отверстия для агрегации с электромотором;
плоскость, по которой будут подаваться пиломатериалы. Для небольших по объему работ можно воспользоваться готовым стационарным верстаком или рабочей поверхностью, которая должна быть установлено строго горизонтально

Очень важно, чтобы ее продольная ось соответствовала оси рамной основы;
подвижная каретка – ее ориентировочный размер должен достигать 1 м. Мобильность предадут колесики, который будут установлены на окончании уголка;
агрегация двигателя с диском – лучше отдать предпочтение тем конструктивам пилорамы, где высоту ножевого блока можно было бы настроить вручную

Для этого к каретке присоединяют две трубы, к которым приваривают металлический швеллер. Через металлические накладки они хомутами притягиваются к трубам. Подъем или опускание будет производиться двумя стальными прутами. Подвижное положение двигателя обеспечат подсоединенные к концам профиля с мотором велосипедные звездочки, связанные с ним через прут с резьбой.

Для повышения результатов стараний самоделку можно усилить вторым дисковым ножом. Как и в промышленных аналогах, их расположение должно быть строго перпендикулярным друг к другу. Для пилорам с мощностью свыше 3 кВт дополнительное тяговое устройство не понадобится. В противном случае берется второй мотор и создается второй привод.
