Пескоструйный пистолет на компрессор — назначение и применение инструмента

Устройство пескоструйных пистолетов

Пескоструйные пистолеты для компрессора состоят из ряда типовых элементов:

• корпус;
• сопло с ручкой;
• управляющая втулка;
• штуцер для подвода воздуха с краном или без него;
• емкость для песка;
• рукав для прохода абразива;
• накидная гайка или резьбовой штифт;
• резьбовая втулка.

На корпус насаживается сопло тщательно выверенного размера – он должен соответствовать давлению, которое возникает на выходе из компрессора. Диаметр сопла сужается по ходу воздушного потока, поэтому деталь представляет собой усеченный конус. Управляющая втулка регулирует текущий расход абразива, резьбовая втулка крепит емкость с песком, накидная гайка исключает утечку песка во время работы. Некоторые устройства также содержат отдельный узел дозирования абразива, который заменяет резьбовую втулку.

После присоединения бачка с песком к устройству подключается компрессор, затем при помощи управляющей втулки оператор регулирует давление воздушного потока и, соответственно, силу подачи песка. Вот основные показатели расхода воздуха с учетом входного и выходного размера сопла:

• для диаметров 6 мм и 2 мм – 0,2–0,3 куб. м/минуту;
• для диаметров 8 мм и 3 мм – 0,3–0,6 куб. м/минуту;
• для диаметров 10 мм и 4 мм – 0,6–1,2 куб. м/минуту;
• для диаметров 12 мм и 6 мм – 0,9–1,8 куб. м/минуту.

Некоторые модели пистолетов имеют пульт дистанционного управления, и работу с ними можно выполнять на расстоянии. Более дешевые модели имеют ручное управление, и оператор должен постоянно находиться рядом с устройством. Емкость баков для песка обычно составляет 0,5–300 литров и больше, причем пистолеты с самыми большими емкостями стоят на порядок дороже.

Виды пескоструйных машин

Существует две основных разновидности пескоструйных установок по методу подачи абразива:

• Инжекторные — в этих аппаратах подача абразива и потока воздуха проходит по разным рукавам, затем в аппарате создается разрежение, и абразивный материал подсасывается в воздушную струю.
• Напорные — абразив и воздух подаются через один рукав. Емкость для абразива в напорном аппарате должна быть обязательно герметичной, так как в нее подается воздух под высоким давлением.

По условиям использования аппаратов различают два вида пескоструйного оборудования:

Технические особенности инструмента

Пескоструйный пистолет представляет собой насадку, которая крепится к пневматическому оборудованию. Последнее может быть переносное или стационарное. Через шланг проходят абразивные вещества, которые наносятся на поверхность, при этом пользователь может самостоятельно регулировать скорость подачи

Чтобы лучше понимать принцип работы этого прибора, важно знать конструктивные особенности. Так любой инструмент состоит из 4 главных элементов:

• Шланг, по которому проходит рабочий материал под воздействием высокого давления воздуха.
• Абразивные вещества вылетают через сопло, после чего наносятся на металлическую поверхность и очищают его.
• Рукоятка с выключателем. Часто изготавливается из пластика или металла. Некоторые производители дополнительно покрывают ее резиновым слоем, что способствует лучшей эргономии.
• Регулирующая часть, благодаря которой человек меняет поток воздуха.

Материал изготовления и диаметр сопел

При покупке важно обращать внимание на материал изготовления сопел, так как это главный расходный материал в пистолете. В процессе трения песка по внутренней стороне сопла материал постепенно «съедается». Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию

Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла

Постепенно такое сопло начинает похрипывать и свистеть, как ультразвуковой самолет, тем самым показывая, что ему пора на пенсию. Лучшими материалами для сопел остаются керамика и карбид вольфрама. Проще всего в продаже найти керамические сопла.

Также подбирайте размер сопла, учитывая давление, которое необходимо ему для нормальной работы, и производительность компрессора

И если проблем с давлением у компрессора обычно нет (большинство способно свободно выдавать до 8 бар), то вот на производительность нужно обращать пристальное внимание. Ниже представлена приблизительная зависимость диаметра выходного отверстия сопла от производительности компрессора:

• 2 мм – 0,2 – 0,3 м3/мин.
• 3 мм – 0,3 – 0,6 м3/мин.
• 4 мм – 0,6 – 1,2 м3/мин.
• 6 мм – 0,9 – 1,8 м3/мин.

Исходя из того, что в большинстве случаев мы сначала покупаем компрессор, а только потом уже выбираем пескоструйный пистолет, обращайте внимание на производительность вашего компрессора, чтобы подобрать оптимальный диаметр сопла

1 Принцип функционирования подобной конструкции

Купить пескоструйное устройство можно в специализированном магазине, однако качественная конструкция стоит дорого, а бюджетные варианты чаще всего являются некачественными. Поэтому стоит задуматься о том, чтобы сделать самодельный пневмо пескоструйный пистолет с верхним бачком. Самодельное устройство не лишено недостатков, но их можно перекрыть хорошей производительностью и низкой стоимостью приспособления. При помощи подобного изделия можно самому выполнять различные работы: матировать стекла, удалять ржавчину и т.д.

Чтобы сделать подобную конструкцию, нужно определить принцип ее работы. Устройство функционирует следующим образом: абразивная струя, которая находится под высоким давлением, будет вылетать из пистолета. Результат выполняемых работ зависит от того, какие материалы планируется использовать.

Чтобы соорудить данную конструкцию своими руками, понадобится подготовить маленький компрессор и специальный песок для строительства. Последний элемент можно не покупать, а просеять обыкновенный песок через сито с маленькими ячейками. Качество используемого песка нужно выбирать исходя из поставленных задач

Во время работы с пескоструйным пистолетом важно помнить о технике безопасности

Специальный песок для пескоструйных работ

Понадобится изучить сферу использования пескоструйного устройства и понять, как работает данное изделие

После этого важно определиться с тем, в каких целях будет использоваться изготавливаемая конструкция. Если изделие будет необходимо для декоративной обработки стекла, понадобится соорудить пескоструйную камеру. Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа

Если планируется выполнять очистку деталей из металла, то будет необходимо устройство открытого типа.

Самодельное приспособление состоит из нескольких главных элементов: рукоятки с наконечником и двух штуцеров. Перед тем как приступать к сооружению конструкции, понадобится выбрать сопло, через которое будет выбрасываться струя воздуха с абразивным материалом. Данный элемент лучше всего приобрести в готовом виде, нет смысла вытачивать его своими руками, так как очень сложно получить деталь необходимого качества. Говоря о том, как выбрать данную деталь, нужно знать, что чаще всего используются устройства с керамическим соплом.

Далее под сопло следует изготовить корпус пистолета, к которому в дальнейшем будут подсоединяться штуцеры и рукоятка. Самое простое устройство состоит из фитингов, тройников и бутылки из пластика. Также нужен компрессор, от которого к приспособлению будет подводиться сжатый воздушный поток.

Выбираем песок для пескоструйного пистолета

Немаловажный вопрос при обработке поверхностей пескоструйными пистолетами — какой песок выбрать. Многие неопытные мастера для таких целей применяют обычный уличный песок, что в итоге приводит к быстрому выходу из строя оборудования. Кроме того, что уличный песок способствует выведению из строя насадки, он еще может повредить обрабатываемые поверхности

При выборе расходного материала для пескоструйных пистолетов важно учитывать такие факторы:

Размер фракции — зависит от таких критериев, как диаметр сопла, давление компрессора и необходимый результат
Твердость материала — для оценивания применяется 10-бальная шкала. Не всегда нужно выбирать песок высокой твердости, так как это зависит от типа материала обрабатываемой поверхности
Абразивные способности — этот параметр характеризует время, за которое расходный материал справится с поставленной задачей

Чем выше абразивная способность, тем больший объем работ удастся выполнить за короткий промежуток времени
Способность к рекуперации — этот параметр важно учитывать, когда применяется специальный инструмент с пескосборником

Для пескоструя применяются четыре вида песка:

Кварцевый — отличается невысокой стоимостью, а также доступностью. Характеризуется материал многочисленным количеством в составе, что положительно отражается на качестве обработки. Недостаток кварцевого песка для пескоструя в том, что он вреден для здоровья, поэтому работы нужно проводить строго с применением защитных средств, а рядом при этом не должно быть людей и животных

Корунд — материал, который отлично подходит для работы с высокопрочными материалами покрытия. Корундовый песок способен к рекуперации, и применяется он в самых разных сферах

Гранатовый — абразивный материал, который отличается экологической чистотой, но применяется он на оборудовании, которое работает на воде с высоким давлением

Купершлак — отличается высокой плотностью абразивных веществ, и при этом он может использоваться для повторной обработки

В состав входят вредные для здоровья человека частицы кварца, поэтому при работе немаловажно надевать защитное обмундирование

При выборе песка нужно также учитывать, какой тип пескоструйного оборудования применяется. Это могут быть устройства закрытого или открытого типа.

Это интересно!Использовать для проведения пескоструйных работ необходимо исключительно сухой песок.

Правильный выбор шлангов

Оснащение компрессора имеет большое значение для его эффективной работы. К данной категории относятся соединительные детали, переходники. Длина шланга от компрессора до сопла пескоструя не должна быть большой, что надо обязательно учесть при покупке. Рекомендуется приобрести дополнительный шланг и «нарастить» тот, что идет от установки к блоку смешивания воздуха и песка: это позволит компенсировать нехватку длины.

Чтобы компрессор работал оптимально, нужно следить за такими моментами:

• исключать уменьшение диаметров шлангов (показатель должен быть в 3–4 раза больше размера сопла);
• делать минимальным число стыков и соединений;
• применять только прочные, армированные шланги.

Компрессорное оборудование, бывшее в употреблении

Решая вопрос, какое компрессорное оборудование приобрести, чтобы потратить поменьше денег, многие принимают решение купить установку, уже бывшую в употреблении. Действуя таким образом, следует очень ответственно подходить к выбору оборудования, чтобы не оказаться в итоге в ситуации, когда вам придется постоянно ремонтировать вашу компрессорную установку. Также следует иметь в виду, что компрессор, который уже успел проработать какое-то время, не способен обеспечить тех характеристик, которые указаны в паспортных данных на новое оборудование. Связано подобное положение дел с тем, что любое используемое оборудование подвергается естественному износу, что непременно влияет на его КПД не самым лучшим образом.

Преимущество покупки б/у компрессора – возможность приобретения более мощного агрегата за небольшие деньги

Бывшие в употреблении компрессоры, кроме того, отличаются повышенным расходом топлива, что приводит к увеличению себестоимости проведения пескоструйных работ. Не следует снимать со счетов и то, что такое оборудование может в любой момент отказать, что приведет не только к дополнительным расходам по его ремонту, но и к срыву сроков выполнения работ, а это очень критично во многих ситуациях. Средний срок нормальной эксплуатации компрессорного оборудования составляет 7–10 лет, поэтому приобретение компрессора, который уже отработал такой период времени, просто нецелесообразно.

Выбираем песок для пескоструйного пистолета

Немаловажный вопрос при обработке поверхностей пескоструйными пистолетами — какой песок выбрать. Многие неопытные мастера для таких целей применяют обычный уличный песок, что в итоге приводит к быстрому выходу из строя оборудования. Кроме того, что уличный песок способствует выведению из строя насадки, он еще может повредить обрабатываемые поверхности

При выборе расходного материала для пескоструйных пистолетов важно учитывать такие факторы:

Размер фракции — зависит от таких критериев, как диаметр сопла, давление компрессора и необходимый результат
Твердость материала — для оценивания применяется 10-бальная шкала. Не всегда нужно выбирать песок высокой твердости, так как это зависит от типа материала обрабатываемой поверхности
Абразивные способности — этот параметр характеризует время, за которое расходный материал справится с поставленной задачей

Чем выше абразивная способность, тем больший объем работ удастся выполнить за короткий промежуток времени
Способность к рекуперации — этот параметр важно учитывать, когда применяется специальный инструмент с пескосборником

Для пескоструя применяются четыре вида песка:

Кварцевый — отличается невысокой стоимостью, а также доступностью. Характеризуется материал многочисленным количеством в составе, что положительно отражается на качестве обработки. Недостаток кварцевого песка для пескоструя в том, что он вреден для здоровья, поэтому работы нужно проводить строго с применением защитных средств, а рядом при этом не должно быть людей и животных
Корунд — материал, который отлично подходит для работы с высокопрочными материалами покрытия. Корундовый песок способен к рекуперации, и применяется он в самых разных сферах
Гранатовый — абразивный материал, который отличается экологической чистотой, но применяется он на оборудовании, которое работает на воде с высоким давлением
Купершлак — отличается высокой плотностью абразивных веществ, и при этом он может использоваться для повторной обработки

В состав входят вредные для здоровья человека частицы кварца, поэтому при работе немаловажно надевать защитное обмундирование

При выборе песка нужно также учитывать, какой тип пескоструйного оборудования применяется. Это могут быть устройства закрытого или открытого типа.

Это интересно! Использовать для проведения пескоструйных работ необходимо исключительно сухой песок.

Из чего можно собрать пескоструйный аппарат в домашней мастерской

Если пескоструй необходим не для постоянной работы, а для бытового использования, то дешевле собрать самостоятельно мини пескоструй своими руками. Есть несколько вариантов такой конструкции, в зависимости от того, что конкретно есть под руками у мастера. Это обойдется дешевле, да и мастеру будет приятнее.

Из газового баллона, баллон из под фреона

Это наиболее простая конструкция — мини пескоструй своими руками из баллона. Для нее понадобится пустой газовый баллон, а также:

• 2 шаровых крана;
• кусок трубы для воронки, наполнения камеры песком;
• 2 тройника;
• рукава с приходом в 14 и 10 мм для подачи воздуха и абразива;
• хомутики, чтобы прикрепить рукава.

Алгоритм изготовления:

• Очистить и высушить внутреннюю поверхность баллона.
• Проделать отверстия для засыпания песка и внизу для крана.
• Установить кран.
• За краном установить тройник и смесительный блок.
• На вентиль баллона монтируется второй кран, а за ним тройник.

Для перемещения к устройству следует приварить колеса.

Из мойки высокого давления

Если нет газового баллона, то легко можно сделать мини пескоструй своими руками из мойки высокого давления Керхер или ее аналога.

Для этого понадобится:

• армированный шланг;
• керамическое сопло: можно сделать самостоятельно или приобрести в магазине;
• тройник с насадкой;
• труба для забора абразива;
• блок регулировки подачи.

Такой пескоструй работает по электронной схеме. Жидкость нагнетается, проходит по смесительному блоку и образует вакуум в канале подачи песка, который под высоким давлением попадает на очищаемую поверхность вместе с жидкостью.

Из продувочного пистолета

Это самый небольшой вариант мини пескоструя своими руками. Его мощность зависит от применяемого компрессора. Для создания конструкции необходимо:

• продувочный пистолет;
• тройник;
• шаровой кран;
• насадку с зажимной гайкой.

В качестве бака для абразива подойдет простая пластиковая бутылка или небольшой огнетушитель.

Используя краскопульт

Для изготовления мини пескоструй своими руками из краскопульта, необходимо приготовить следующие детали:

• пистолет, который будет работать как смесительный клапан;
• рукоятку с устройством для подачи воздуха;
• пластиковая бутылка как тара для абразива;
• тройник;
• шаровый кран.

Алгоритм сборки готового аппарата:

• Расточить пистолет до нужного диаметра выходной дюзы.
• Присоединить смесительный тройник к пистолету.
• Установить и прикрепить подающий и циркуляционные шланги.
• Объема стандартной пластиковой бутылки хватает для очищения поверхности в течение 30 минут.

Мастерим  аппарат своими руками из огнетушителя

Мини пескоструй своими руками из огнетушителя. Данная конструкция полностью аналогична аппарату, который собран из газового баллона. Чтобы загерметизировать верх, необходимо поставить заглушку. Также в огнетушителе необходимо сделать два отверстия: одно на днище, второе сверху.

К нижней части привариваются ножка, которую обычно делают из круглого прутка или арматуры. После сборки и установки фитингов аппарат готов к работе.

Необходимые элементы

Пистолет состоит из сопла, переходных соединений, клапана подачи песка. Отверстия для подвода воздуха и абразива устанавливаются в обязательном порядке перед клапаном. Правильная установка, соединение всех шлангов позволяет продлить срок службы оборудования и улучшить результат производства. Все штуцера пистолета должны быть соединены правильной последовательностью. В первую очередь, соединение происходит с компрессором. Шланг для подачи песка опускается в емкость, для забора изготавливается подсос воздуха через специальную трубку.

Сопла своими руками

Состоит пескоструйная установка из:

• Компрессор, создающий давление, разряжение в воздушной системе для работы и забора песка.
• Оснащенный соплом и специальным наконечником пистолет, для удобной работы модернизации предполагают спусковой крючке.
• Система, которая обеспечивает сжатым воздухом, состоящая из шланга.
• Заборный патрубок.

Для экономии абразивного материала в большинстве случаев используют специальную камеру. Такое устройство возможно изготовить из доступных материалов. Внешний вид камеры напоминает ящик, имеющий отверстия для рук и стекло для просмотра.

Песок для работы прибора

Чтобы эффективно использовать оборудование для механической обработки, надо правильно выбрать песок для пескоструйной обработки. Известны случаи с использованием обыкновенного уличного песка для загрузки ПА, что в итоге привело к выходу из строя оборудования и нанесения вреда обрабатываемой поверхности. Хотите избежать таких ошибок? Выбирайте песок для пескоструйных работ, опираясь на важные технические характеристики абразивного вещества:

• Фракция. Характеризует размер зерна вещества, который подбирается в соответствии с нужным результатом, диаметром сопла и рабочим давлением компрессора ПА.
• Твердость. Показатель стойкости материала к ударению о другой твердый материал с высокой прочностью. Параметр оценивается по десятибалльной шкале.
• Абразивная способность. Чем выше показатель, тем за меньшее время песок для пескоструя может справиться с поставленным объемом работы.
• Возможность рекуперации. Характеризует способность материала повторно выступать в качестве абразива после использования по назначению в ПА.

Песок для пескоструйки должен отличаться высокой химической и механической устойчивостью.

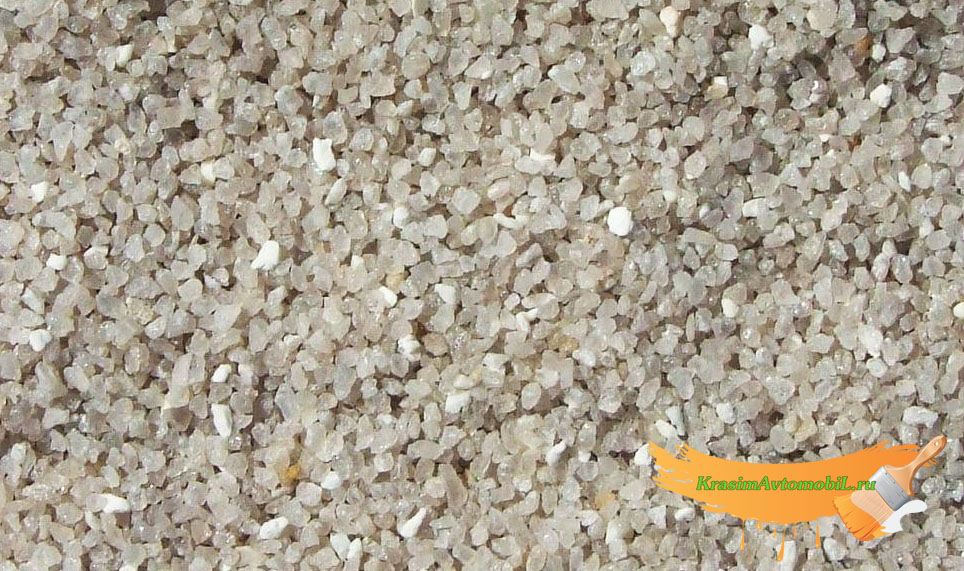

Качественный песок для пескоструйной установки

Существует четыре вида абразивного вещества, которые часто используются для работы ПА:

• Кварцевый песок для пескоструя. Недорогой, доступный и востребованный в большинстве случаев вариант. Особенность материала – большое количество фракций. При использовании надо строго соблюдать правила защиты, так как силикатная пыль наносит непоправимый вред здоровью окружающим живым организмам, и людям в том числе.
• Корунд. Материал, предназначенный для работы с покрытиями высокой твердости. Отличается низкой массой и способностью к рекуперации. Используется во многих сферах, включая обработку кузовов автомобилей, очистку двигателей внутреннего сгорания и декоративные работы по стеклу и другим твердым материалам.
• Гранатовый песок. Природное и экологически чистое абразивное вещество, применяющееся в станках, работающих на воде под высоким давлением.
• Купершлак для пескоструя. Материал имеет высокую плотность абразивных частиц и хорошую способность к многократному использованию. Содержит малое количество вредного для здоровья кварца, по причине чего доступен для открытой обработки.

Подбирать материал для обработки надо в соответствии с условиями работы (открытый или закрытый тип), типа поверхности и необходимого результата.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

Только правильно выбранный абразив позволит быстро и без рисков обработать и подготовить покрытие к покраске.

Техника пескоструйной обработки

Пескоструи применяются в различных направлениях промышленности. С помощью устройств можно выполнять следующие операции:

1. Нанесение надписей на металл, дерево, пластик.
2. Очистка металлических поверхностей от грязи, окалин, ржавчины.
3. Матирование стекла.
4. Зачистка стен для придания их поверхности шершавости.
5. Очистка деталей автомобилей, промышленного оборудования, металлоконструкций.

Чтобы по-разному обрабатывать рабочие поверхности, нужно подобрать подходящий абразивный материал:

1. Кварцевым песком эффективно счищать грязь, декоративные покрытия, ржавчину.
2. Стальной дробью изменяют структуру поверхностей заготовок.
3. Корунд считается дорогим универсальным материалом. Он применяется для разных задач.

Работая с пескосруями, необходимо придерживаться ряда правил:

1. Проверять надёжность соединения шлангов подачи воздуха, абразива перед включением компрессора. Нельзя допускать потери давления.
2. Проверять целостность шлангов, сопла, пистолета, емкости для песка.
3. Заполнять абразив перед каждым включением.
4. Не допускать перегрева компрессора. Давать оборудованию отдохнуть.

Нельзя забывать про использование защитной экипировки. Мелкая пыль попадая в организм может вызвать ряд неизлечимых болезней.

Пистолеты для пескоструйных аппаратов облегчают работу мастеру, делают её удобнее, производительнее, качественнее. Дополнительный агрегат позволяет регулировать подачу воздуха, рабочей смеси, чтобы быстрее очищать детали. Если нет возможности купить устройство, можно собрать его самостоятельно.

Принцип действия

Такое оборудование различается в зависимости от его формы и конструкции, мощности, выполняемых функций и способа работы.

Принцип действия пескоструйных пистолетов любых моделей несложен: очистка подвергаемой обработке поверхности происходит под действием мощной узконаправленной струи из песка, которая направляется на очищаемую поверхность под действием силы давления сжатого воздуха силой в несколько атмосфер. В результате таких действий с поверхности удаляется лишний слой.

В качестве абразивного материала для пистолетов используется кварцевый песок, обработанный специальным способом.

Пистолеты для пескоструя применяют при проведении авторемонтных работ, используют в стекольной и строительной промышленности, применяют практически во всех отраслях производства.

4 Технология изготовления пескоструйного пистолета

С помощью рукава для компрессора надо будет соединить компрессорное устройство и пистолет. Рукав должен быть небольшого сечения. Пистолет имеет запорную арматуру, поэтому подсоединить элемент очень просто, при этом не надо покупать какие-либо дополнительные краны.

Следующий рукав понадобится протянуть от пистолета к емкости с абразивным материалом. Чем меньше длина рукава, тем легче песок будет всасываться. Диаметр данной детали должен быть равен 20 мм.

Протягивание рукава от пистолета к емкости с абразивным материалом

Если вставить обратный конец рукава в резервуар с абразивным материалом, то забор абразива происходить не будет, так как песок не текуч, а перемещаться по рукаву он может исключительно во взвешенном состоянии. Поэтому понадобится предусмотреть подсос воздуха. Следует взять небольшую трубу, прорезать в ней углубление, соответствующее диаметру рукава, после чего установить на трубу кусочек шланга, который будет использоваться в качестве запорного кольца. Данным кольцом можно перекрыть углубление, чтобы отрегулировать объем воздуха, который будет подсасываться. Если полностью открыть углубление, то можно получить большой воздушный поток и маленькую струю всасываемого абразивного материала. Если закрыть углубление, то абразивный материал не будет всасываться. Соответственно, отверстие надо прикрыть так, чтобы поток воздуха и абразива стал равномерным.

Говоря о том, как работать с подобным устройством, стоит знать, что сначала понадобится открыть кран на пистолете. На данном этапе в корпусе аппарата создастся разряжение, с помощью которого по рукаву песок будет засасываться в пистолет. Расход воздуха будет зависеть от диаметров смонтированных сопел.

Как выбрать подходящий компрессор

Для использования пескоструйки в домашних условиях достаточно компрессора от сети 220 В

Следует обратить внимание на технические параметры, производительность должна превышать 300 литров в минуту, а давление воздуха на выходе не менее 7 атмосфер

Компрессор для пескоструйного пистолета

Наличие ресивера в компрессоре будет значительным плюсом. Устройство поможет избежать перепадов давления при смене режимов компрессора, кроме этого, он помогает очистить воздух от влаги и масла. При выборе компрессора стоит разобрать технические характеристики. Представлены два основных типа работы с пескоструйным оборудованием.

1. Напорный тип используется путем подачи абразивного состава собственной массой. Оборудование используется на крупных производствах при массовых работах. Оснащается данный тип занятий компрессорами мощностью не менее 5 тыс. литров. Передвижное оборудование позволяет обработать крупные узлы сооружений, для домашнего использование изготовка данного устройства не всегда выгодна.
2. В бытовых условиях зачастую применяется оборудование инжекторного типа. Технология подразумевает забор абразива только за счет разряжения.
