Пескоструйный пистолет для компрессора: как работает, выбор, устройство

Виды пистолетов для пескоструев

Каждый инструмент имеет собственные технические параметры. Предназначение и свойства определяется производителем пескоструйных пистолетов. Существует несколько видов инструмента:

Пистолет с бачком для абразивной смеси.

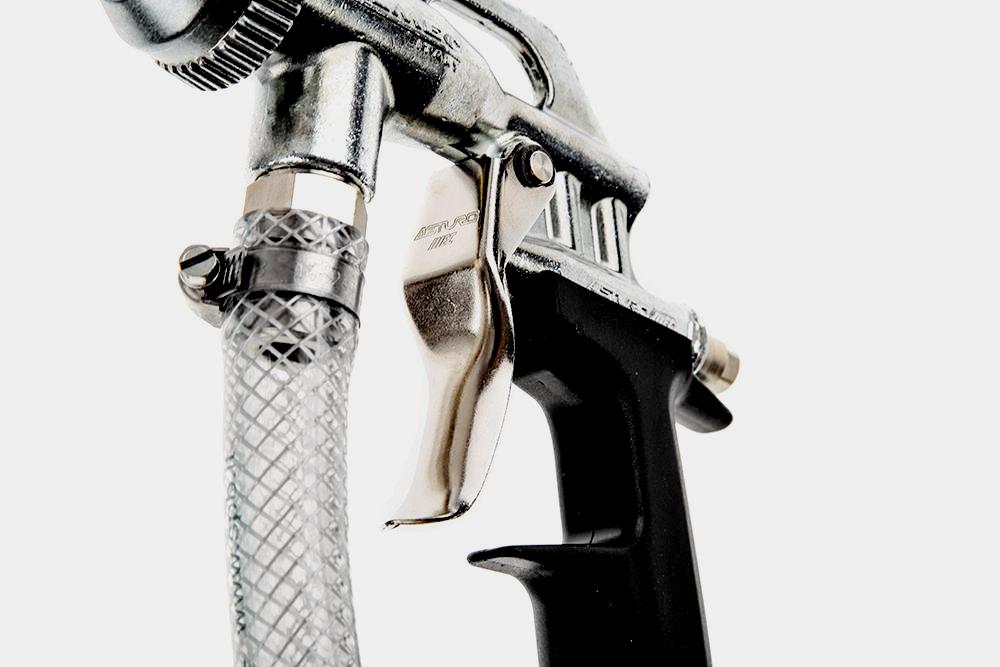

Инструмент с выходом под шланг.

Пескоструйный пистолет с бачком используется при частом, кратковременном использовании. Основная сфера применения – станции сервисного обслуживания автомобилей, где необходимо очистить металл от грязи, ржавчины. В производстве бочковые модели успешно показали себя при процессе обработки посуды, сувениров. Также, инструментом устраняются окалины с металлических изделий. Объем бачка пистолета не велик, требует частого заполнения смесью при крупном производстве.

Пескоструйный пистолет с бачком (слева) и с выходом для шланга (справа)

Шланговые модели пистолетов используются при крупных работах. Смесь воздуха и абразивного состава происходит в корпусе пескоструйного пистолета. Выход шланга может быть опущен в емкость необходимой величины, для выполнения быстрым темпом. Пистолет со шлангом отличается мобильностью, им легко обработать труднодоступные места, где не подлезть бачком.

Выбор пистолета по техническим характеристикам

Чтобы купить качественный прибор для пескоструйной обработки, нужно обратить внимание на такие параметры:

Производительность. Этот показатель отражает объем воздуха в литрах, который под давлением проходит через компрессор в единицу времени.
Давление воздуха. Обычно для качественной обработки бетонных и металлических изделий хватает давления в 6–8 атмосфер, для декоративных работ достаточно 3–5 атмосфер. Поскольку в компрессоре и на выходе из пистолета давление неодинаковое, шланг и сопло должны иметь разный диаметр.
Мощность компрессора, число оборотов/минуту. Данные параметры также влияют на общую производительность устройства и их надо учесть при покупке.

Для обработки сложных изделий следует выбрать пистолет, работающий с максимально возможным давлением (обычно 10 атмосфер), но для деликатных оснований он не подходит – поверхности могут быть сильно повреждены

Прочие технические параметры, которым стоит уделить внимание, таковы:

материал сопла – самыми долговечными считаются детали, изготовленные из сплавов с добавлением кобальта, карбида вольфрама (керамика и чугун портятся намного быстрее);
тип крепления сопла – более надежным считается резьбовой штифт, поскольку накидная гайка со временем может ослабляться от постоянной вибрации;
эргономичность ручки и запорно-регулирующей арматуры – чем она удобнее, тем проще будет работать с пистолетом;
наличие крепежных отверстий – с их помощью можно закрепить пистолет, а обрабатываемую поверхность перемещать относительно самого устройства.

4 Matrix 57328

Пескоструйный пистолет, предназначенный для силовой обработки больших поверхностей. Диаметр сопла здесь четверть дюйма, а съемный носик длиной 7 сантиметров. Подлезть в труднодоступное место с таким пистолетом не получится, хотя он легкий и работает без емкости, то есть абразивный материал подается через специальный шланг, поставляемый в комплекте.

Потребление воздуха у данного агрегата равняется 600 миллилитрам, и это довольно много, хотя рабочее давление, прописанное в инструкции от 5 атмосфер, что очень мало для такого аппарата и наводит на некоторые сомнения в правдивости этих данных. Как бы там ни было, для работы с таким пистолетом понадобится компрессор с большим ресивером, способным обеспечить постоянный поток воздуха в необходимом размере. Отдельно необходимо упомянуть конструкцию пистолета. Форм-фактор очень удобный, даже несмотря на короткое сопло и наличие трубки, через которую подается песок

Не самое важное достижение китайских инженеров, то тоже имеющее право на существование

Техника пескоструйной обработки

Пескоструи применяются в различных направлениях промышленности. С помощью устройств можно выполнять следующие операции:

Нанесение надписей на металл, дерево, пластик.
Очистка металлических поверхностей от грязи, окалин, ржавчины.
Матирование стекла.
Зачистка стен для придания их поверхности шершавости.
Очистка деталей автомобилей, промышленного оборудования, металлоконструкций.

Чтобы по-разному обрабатывать рабочие поверхности, нужно подобрать подходящий абразивный материал:

Кварцевым песком эффективно счищать грязь, декоративные покрытия, ржавчину.
Стальной дробью изменяют структуру поверхностей заготовок.
Корунд считается дорогим универсальным материалом. Он применяется для разных задач.

Работая с пескосруями, необходимо придерживаться ряда правил:

Проверять надёжность соединения шлангов подачи воздуха, абразива перед включением компрессора. Нельзя допускать потери давления.
Проверять целостность шлангов, сопла, пистолета, емкости для песка.
Заполнять абразив перед каждым включением.
Не допускать перегрева компрессора. Давать оборудованию отдохнуть.

Нельзя забывать про использование защитной экипировки. Мелкая пыль попадая в организм может вызвать ряд неизлечимых болезней.

Пистолеты для пескоструйных аппаратов облегчают работу мастеру, делают её удобнее, производительнее, качественнее. Дополнительный агрегат позволяет регулировать подачу воздуха, рабочей смеси, чтобы быстрее очищать детали. Если нет возможности купить устройство, можно собрать его самостоятельно.

Как эксплуатировать компрессоры в зимний период?

При работе установки зимой необходимо помнить, что в трубопроводах образуется конденсат. Если его регулярно не удалять, то возможно замерзание. Поэтому на промышленных предприятиях устанавливают регламент по обслуживанию компрессорных станций. Ежедневно перед началом работы сливают водо-масляный конденсат. У мощных устройств за 8…16 часов работы набирается до 20…35 л подобной смеси.

Если магистраль газа высокого давления проложена по территории цеха (корпуса или здания), то на ней около ресиверов устанавливают осушители. У них также скапливается конденсат в зимний период. Причина образования конденсата – это контакт с холодными стенами. Когда нет движения воздушного потока по трубе, происходит выпадение капель влаги. Конденсируется водяной пар, имеющийся в обычном воздухе.

Для пескоструйных установок наличие влаги в системе недопустимо. Намокает абразивный материал. Остаются следы окисления на стальных поверхностях. Оборудование повреждается.

Внимание! При эксплуатации установок для абразивной очистки нужно устанавливать клапан для экстренного сброса давления. Перекрывают подачу сжатого воздуха и открывают предохранительный клапан. Воздух быстро покидает ресивер

Воздух быстро покидает ресивер.

На что обратить внимание

Перед тем, как приступить к покупке, рекомендуется ознакомиться с некоторыми факторами, благодаря которым станет проще определить производительность прибора:

В комплекте должны присутствовать шланги, которые подключаются к емкости и пистолету
Важно чтобы они обладали толстыми стенками, так как это позволит выдерживать высокие нагрузки и не ломаться.
Важно обратить внимание на размер сопла, так как от него зависит скорость подачи рабочего материала.
Если в конструкции присутствуют пластиковые детали, о долговечности можно будет забыть. Большинство экспериментов подтверждает, что именно такие модели ломаются первыми.
Ручка должна выполняться качественно, чтобы было удобней работать.

Виды пескоструев

Такие устройства можно разделить на несколько видов в соответствии с их функциональными особенностями.

Баковые. По своей конструкции они сходны с обыкновенными краскопультами. Бачок таких устройств наполняется не краской, а мелкозернистым песком. Пистолеты такой конструкции довольно тяжёлые за счёт веса ёмкости для песка. Применяются подобные модели пескоструйных пистолетов в автомастерских для очистки кузовных и других поверхностей автомобилей.
Шланговые. Имеют в своей конструкции два шланга. Один из них используется для подвода сжатого воздуха, а второй для подачи абразивного вещества. Такие устройства подходят для проведения работ в строительстве, а также для матирования стекла промышленным методом.
Камерные. Такие пистолеты предназначены для всевозможной обработки небольших поверхностей стеклянных, керамических или металлических изделий, помещаемых в специальную изолированную пескоструйную ёмкость — камеру. Её размеры определяются формой и параметрами таких устройств.
Бескамерные. Остальные пистолеты для пескоструя относятся к аппаратам открытого типа, не имеющим камеру в своём составе.

Песок для пескоструйного аппарата

Перед началом работ нужно подготовить не только необходимое оборудование, но и специальный песок. Приготовить его можно самостоятельно или же купить, предварительно проконсультировавшись с продавцом. В любом строительном магазине можно приобрести:

Кварцевый песок для пескоструя (недорогой и на сегодня считается самым популярным). При этом он обладает существенным недостатком: при обработке поднимается пыль, которая очень вредна для здоровья мастера, проводящего работы.
Гарнет.
Никельшлак.
Корунд.

Использование кварцевых материалов разрешено только в том случае, если помещение, в котором будет проводиться обработка, оснащено функционирующей системой вентиляции. Обязательно необходимо придерживаться техники безопасности, работать только в респираторе, чтобы пыль не попадала в дыхательные пути человека.

пистолет пескоструйный

Самостоятельно можно изготовить не только пистолет для пескоструя, но и песок для обработки. Последовательность выполнения работ:

Заранее подготовить мелкофракционный белый (обязательно сухой) гравий.
Просеять его через сито. Это позволит отделить более крупные частицы и оставить только мелкие.
Хорошенько просушить его (можно с использованием огня).

Стоимость такого материала небольшая и приобрести его можно в любых количествах.

Пистолет для пескоструйки. Особенности работы

Все пистолеты независимо от их типа имеют примерно одинаковый принцип работы. Абразив, функции которого в большинстве случаев выполняет песок, поступает под сильным напором. Давление может быть создано потоком воздуха или водяным потоком.

В результате освободившейся кинетической энергии частицы с силой соприкасаются с подготовленной поверхностью, снимают с нее лакокрасочное покрытие, зачищают от ржавчины и проводится процесс шлифовки.

Пескоструйные пистолеты имеют разный диаметр сопла, от которого напрямую будет зависеть скорость, с которой происходит шлифовка и качество выполнения работы.

Пескоструйный пистолет для компрессора

Можно приобрести несколько сопел, ведь каждое из них выполняет определенные функции и добиться желаемого результата в этом случае будет гораздо проще

Сопло – это инструмент, который в процессе эксплуатации будет стираться, поэтому важно вовремя проводить замену

При покупке нужно обращать внимание на такие характеристики:

Диаметр. Подбирать его нужно в соответствии с производительностью выбранного для работы компрессора.
Длина. Этот параметр полностью зависит от того, какой тип поверхности необходимо обрабатывать пескоструем. Длину нужно выбирать побольше также в том случае, если обрабатываемая поверхность сильно загрязнена.
Материал, из которого изготовлено сопло. Могут быть керамическими, чугунными и пр.
Форма сопла. На сегодня популярными считаются сопла цилиндрической формы.

При выборе нужно учитывать такие факторы:

В каком месте нужно проводить обработку поверхности.
Какие есть источники питания для устройства.
Как часто будут выполняться работы по очистке.
Площадь поверхности.
Есть ли следы коррозийных процессов на поверхности и насколько сильно она загрязнена.

Достоинства и недостатки

Пескоструйное оборудование позволяет обработать практически любой материал. Результат удаления налетов, ржавчины и других загрязнений стопроцентный. Форма частиц абразива делает поверхность шершавой, за счет чего изделие с легкостью поддается окраске в последующем времени. Выбор способа очистки позволяет приспособить оборудование под любые требования. Степень работы подразделяется на пять категорий, от малой очистки до грубого удаления элементов.

Ввиду распространенной сферы использования, пескоструйные аппараты пользуются популярностью как на производстве, так и в домашнем быту. Простым способом является покупка готового изделия, однако это потребует серьезных затрат и вполне может не окупить расходы при редком пользовании. Для разовых мероприятий, возможно приобрести агрегат в аренду, однако при продолжительном использовании аренда может исчерпать финансовые средства.

Изготовить пескоструйное оборудование возможно самостоятельно, достаточно иметь навыки сварочных работ и чтение чертежей. Схемы по изготовке доступны на просторах интернета, существуют видеоролики, инструкции.

Следует понимать, что действия с пескоструйным оборудованием может нанести вред здоровью человека. Необходимо в полной мере соблюдать требования безопасности, использовать респиратор и защитный костюм. Также недостатком считается массивная конструкция, большой расход материала при крупных объемах на производстве.

Принцип работы пескоструйного пистолета

Типовыми элементами конструкции устройства инжекционного типа являются:

Корпус с ручкой.
Сопло.
Штуцер для подвода сжатого воздуха (в некоторых конструкциях на штуцер устанавливают дополнительный регулирующий кран).
Внутреннее воздушное сопло с инжекторным профилем в виде усечённого конуса, диаметр которого сужается по ходу воздушного потока.
Управляющая втулка, обеспечивающая регулировку текущего расхода абразива.
Накидная гайка или штифт крепления внутреннего сопла к корпусу, что исключает возможные утечки очищающей смеси.
Резьбовая втулка для подсоединения бачка или другой ёмкости, содержащей абразив.

В некоторых конструкциях имеется отдельный узел дозирования абразивной смеси, который присоединяется к пистолету вместо резьбовой втулки.

Пескоструйный пистолет для компрессора инжекционного типа функционирует так. На корпус насаживается сопло для пескоструйного аппарата, диаметр которого должен быть строго подобран с давлением, развиваемым на выходе из компрессора, и с диаметром внутреннего (воздушного сопла). К ручке присоединяется бачок или шланг. Поскольку абразивная пыль легко проникает в лёгкие, то оператор должен работать в респираторе. После этого включается компрессор, и при помощи управляющей втулки производится регулировка давления воздушного потока. Для этого можно воспользоваться следующими практическими соотношениями:

Для диаметров сопла 6 и 2 мм соответственно расход воздуха должен находиться в пределах 0,2…0,3 м 3 /мин;
Для 8 и 3 мм – 0,3…0,6 м 3 /мин;
Для 10 и 4 мм – 0,6…1,2 м 3 /мин;
Для 12 и 6 мм – 0,9…1,8 м 3 /мин.

Меньшие значения расхода соответствуют меньшим давлениям сжатого воздуха (и меньшим расстояниям от выходного торца сопла по обрабатываемой поверхности).

Длительность работ и интенсивность подачи абразивно-воздушной смеси устанавливается экспериментально с зависимости от прочности сцепления посторонних частиц с основным металлом и качества предварительной обработки поверхности: она должна быть очищена от пыли и легко удаляемых загрязнений.

В процессе очистки пистолет располагают под углом примерно 45° относительно поверхности: в этом случае эффективность отрыва частиц загрязнений будет наибольшей.

Техника пескоструйной обработки

Пескоструйное оборудование выпускает смесь воздуха с песком под высоким давлением. Соединение позволяет без затруднений обрабатывать различные поверхности металлических, каменных или стеклянных материалов. Также имеется возможность выполнять декоративное оформление деталей.

Пескоструйные работы

Большинство моделей имеют регулировку струи, что дает возможность обрабатывать как материалы больших объемов, так и мелкие поверхности. Состав выпускаемой смеси зачастую содержит кварцевый песок, мелкие частицы стекла, железную дробь. Размер выпускаемых частиц не должен превышать 0,5 мм во избежание повреждений оборудования.

Пескоструй своими руками: типы приборов и преимущества самостоятельного изготовления

Перед тем как переходить к созданию чертежей пескоструя своими руками, следует больше узнать о самом приборе и основных видах инструмента, а также взвесить все за и против относительно самостоятельного изготовления. В целом все приборы можно разделить на 3 большие группы:

Всасывающие. Подойдут для выполнения несложных работ по очистке поверхностей. Принцип действия чрезвычайно прост: воздух засасывает песок из емкости, после чего смесь подается на сопло. Это наиболее простой вариант для домашнего изготовления.
Прибор, работающий по принципу вакуума. Основное преимущество пескоструйного пистолета с рециркуляцией абразива – возможность многоразового использования вещества, вышедшего сквозь сопло. Песок в этом случае повторно засасывается в резервуар через специальную камеру.
Пневматический пескоструй. Устройство отличается огромной мощностью и подает абразив под большим давлением. С помощью инструмента можно легко очистить даже самые загрязненные поверхности и запущенные ржавые детали.

Факт! Пневматический пескоструй рекомендуется использовать не только тогда, когда требуется обработать сильнозагрязненные поверхности, но и в том случае, если планируется очистить большую площадь. Зачастую конструкции очень сложные, поэтому самостоятельно их изготавливают редко.

Пескоструйные аппараты можно разделить на всасывающие, вакуумные и пневматические

Перед тем как сделать пескоструйный аппарат, следует изучить достоинства и недостатки такой работы. Преимущества самостоятельного изготовления:

при наличии всех комплектующих и навыков сборки инструмента создание устройства не займет много времени;
есть возможность сэкономить на покупке серийного товара;
если применять качественные комплектующие, прибор получается даже надежнее заводского варианта.

Среди минусов самостоятельного изготовления выделяются такие нюансы:

собирать инструмент может только человек, обладающий соответствующими навыками;
если приобрести некачественные детали, прибор долго не прослужит;
неправильно подобранное и установленное сопло не только усложнит работу, но и снизит эффективность.

Применение качественных комплектующих при изготовлении пескоструйного аппарата своими руками обеспечит надежность изделия

Главным недостатком считается то, что если при сборке не учесть всех моментов, неправильно или ненадежно собрать соединения, то присутствует риск получения травмы из-за разрыва клапана или резервуара с абразивом. Если перед тем, как своими руками начать собирать прибор, посоветоваться со специалистом в этой области, создать грамотный и подробный чертеж под руководством того, кто уже выполнял подобную работу, то получится надежный помощник по дому.

Необходимые элементы

Пистолет состоит из сопла, переходных соединений, клапана подачи песка. Отверстия для подвода воздуха и абразива устанавливаются в обязательном порядке перед клапаном. Правильная установка, соединение всех шлангов позволяет продлить срок службы оборудования и улучшить результат производства. Все штуцера пистолета должны быть соединены правильной последовательностью. В первую очередь, соединение происходит с компрессором. Шланг для подачи песка опускается в емкость, для забора изготавливается подсос воздуха через специальную трубку.

Сопла своими руками

Состоит пескоструйная установка из:

Компрессор, создающий давление, разряжение в воздушной системе для работы и забора песка.
Оснащенный соплом и специальным наконечником пистолет, для удобной работы модернизации предполагают спусковой крючке.
Система, которая обеспечивает сжатым воздухом, состоящая из шланга.
Заборный патрубок.

Для экономии абразивного материала в большинстве случаев используют специальную камеру. Такое устройство возможно изготовить из доступных материалов. Внешний вид камеры напоминает ящик, имеющий отверстия для рук и стекло для просмотра.

Как сделать пескоструй из газового баллона

Сборка пескоструйного аппарата из газового баллона состоит из нескольких этапов. Специфических знаний и опыта не требуется, но нужно обладать элементарными навыками обращения с инструментами для обработки металла.

Подготовка резервуара

На первом этапе сборки пескоструя своими руками из баллона фреона необходимо переделать под свои нужды саму емкость. Алгоритм выглядит так:

С пустого резервуара срезают ручку при помощи болгарки. Кран при этом должен оставаться закрытым. Рукоять спиливают повыше, чтобы случайно не повредить сам баллон.
Кран аккуратно раскручивают вручную или разводным ключом и удаляют из емкости остатки содержимого. Делать это нужно вдали от нагревательных приборов и источников открытого огня.
Газовый баллон доверху наполняют водой. Жидкость внутри резервуара будет выполнять защитные функции и предотвратит взрыв при последующих работах по усовершенствованию емкости.
При помощи болгарки отрезают опорный башмак в верхней части баллона, а по бокам приваривают рукояти из кусков трубы круглого сечения.

К днищу пескоструйного аппарата монтируют опору из металлического профиля, двух колес и стального стержня.

Чтобы пескоструй из газового баллона сохранял устойчивость, для него предусматривают ножку-упор

Изготовление магистрали

После элементарной доработки газового баллона необходимо установить на нем дополнительные элементы, превращающие резервуар в пескоструйный аппарат.

В верхней части емкости по центру просверливают отверстие 50 мм в диаметре и припаивают к нему муфту с внутренней резьбой. Аналогичную деталь, но с диаметром 15 мм и с наружной резьбой устанавливают в том месте, где стенка газового баллона переходит в его округлую верхушку. Под ней на боку емкости, ближе к днищу, закрепляют болт с гайкой.
На маленькую муфту накручивают тройник, направляя его отвод вертикально вниз. На одном из концов соединительного элемента устанавливают кран с шаровым механизмом.
В отвод вставляют металлическую трубу. Нижнюю часть при помощи хомута прикрепляют к болту на стенке и подсоединяют к ней штуцер под шланг.

После этого в отверстие наверху газового баллона устанавливают тройник с шаровой запирающей системой на отводе. На днище пескоструйного аппарата закрепляют еще один кран с муфтой на 50 мм.

Шаровые краны в верхней и нижней части пескоструя позволяют регулировать давление воздуха и подаваемой смеси

Установка шлангов и сопла

После выполнения основных работ по изготовлению пескоструя из фреонового баллона остается только закрепить на нем соединительные шланги и установить сопло:

На кран в нижней части конструкции насаживают короткий отрезок резинового рукава. Свободным концом его соединяют с вертикальной трубкой на боку пескоструйного резервуара.
К другому концу крана на дне прикрепляют основную, рабочую часть шланга для подачи абразивной смеси.
От свободного конца пескоструйного рукава отсекают небольшой участок и монтируют к нему с одной стороны керамическое или металлическое сопло. С другой ставят патрубок, на который навинчивают кран со штуцером.
Полученную небольшую конструкцию прикрепляют к основной части пескоструйного шланга.

Для герметичности все резьбы на аппарате из газового баллона необходимо уплотнить фум-лентой, а соединения закрепить хомутами.

На финальном этапе газовый баллон, переделанный в пескоструйный аппарат, можно покрасить порошковым составом

Проверка в действии

Полностью готовый к работе самодельный пескоструй из газового баллона остается испытать на практике.

Проверку проводят так:

Выкатывают установку на улицу в сухую и теплую погоду.
Просеивают сухой песок через кухонный дуршлаг, чтобы отделить крупные примеси.
В верхнее отверстие газового баллона устанавливают воронку, которую можно сделать из обрезанной пластиковой бутылки, и засыпают абразив в резервуар.
Подключают к воздушному патрубку конструкции шланг компрессора, устанавливают среднее давление и открывают кран.
Очищают на пробу небольшую металлическую деталь и оценивают качество работы устройства.

На начальном этапе для домашнего пескоструйного агрегата рекомендуется выставлять давление около 6 атм. Впоследствии при помощи крана показатель регулируют в соответствии с собственными потребностями.

Чтобы пескоструй оказался эффективным, держать сопло следует под углом почти 90 градусов к поверхности

Песок для пескоструйного аппарата

Кварцевый песок для пескоструя (недорогой и на сегодня считается самым популярным). При этом он обладает существенным недостатком: при обработке поднимается пыль, которая очень вредна для здоровья мастера, проводящего работы.
Гарнет.
Никельшлак.
Корунд.

пистолет пескоструйный

Заранее подготовить мелкофракционный белый (обязательно сухой) гравий.
Просеять его через сито. Это позволит отделить более крупные частицы и оставить только мелкие.
Хорошенько просушить его (можно с использованием огня).

Стоимость такого материала небольшая и приобрести его можно в любых количествах.
