Перфоратор Bosch не вращается патрон

Пропал удар перфоратора — что делать?

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Снимаем пыльник

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Снимаем крышку

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Разбитая втулка

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Особенности конструкции перфоратора Bosch 2-24

Ремонт перфоратора Bosch 2-24 лучше всего начинать со знакомства с схемой и конструктивных особенностей налаживаемого инструмента. Принцип действия перфоратора Bosch 2-24 аналогичен принципу действия перфоратора Bosch 2-20.

Вращательный момент передается на вал крепления инструмента, одновременно с передачей ударного импульса. У перфоратора предусмотрено три режима работы: сверление с ударом, сверление без удара, удар.

Косозубая шестерня ротора поз.803 передает вращательный момент на шестеренку косозубую промежуточного вала поз.826.

Конструкция промежуточного вала перфоратора Bosch 2-24

Промежуточный вал перфоратора Бош 2-24 состоит из узла подшипника качения поз.830, муфты сцепления поз.823, детали переключения поз.44 Чаще всего из строя выходит муфта сцепления. В ней изнашиваются зубья. Ремонт муфты заключается в исправлении профиля зуба зацепления в муфте и на промежуточном валу.

Конструкция вала ствола ударного механизма

Вал ствола ударного блока предназначен для передачи вращательного импульса с одновременным перемещением ударника.

Вращение передается от прямозубой шестерни промежуточного вала на большую прямозубую шестерню поз.22 вала ствола поз.821.

Возвратно-поступательное движение передается через пьяный подшипник поз.830, ударный поршень поз.26, боек поз.27, ударный болт поз.28 на закрепленный в патроне поз.756 бур.

Конструкция представляет собой вал, полый с одной стороны. На вал с двух сторон устанавливаются детали.

Со стороны крепления патрона на вал устанавливается прямозубая шестерня поз.22 и фиксируется на валу при помощи ролика поз.88, прижимается к буртику вала пружиной поз.80. Сама пружина фиксируется стопорным кольцом поз.85.

В полость вала ствола ударного блока вставляется: собранный ударный болт поз.28 и ударный поршень. В ударный поршень поз.26 вставляется боек поз.27 с поставленным на него новым резиновым кольцом поз.73. Все резинотехнические изделия смазываются рекомендуемой смазкой.

Неисправности вала ствола ударного механизма

Из-за ослабления силы пружины, выпадения фиксирующего ролика шестерня может проворачиваться на валу. Это проявляется в пропадании момента вращения с присутствием ударного импульса.

Перфоратор долбит, но не сверлит.

При износе резинотехнических изделий (уплотнительные кольца) перфоратор перестает работать в режиме «Долбление». Происходит это постепенно. Сила удара ослабевает по мере износа резиновых колец. Все дело в том, что от пьяного подшипника движение передается ударному поршню поз.26, в котором боек поз.27 создает давление воздуха и воздействует на ударный болт поз.28.

Перфоратор сверлит, но не долбит.

Если при работе перфоратора вы прилагаете большую силу, то это может привести к разрушению ударного болта, заклиниванию бойка в ударном поршне. Такие неисправности устраняются только полной заменой вышедшей из строя детали. Более подробно об устранении неисправностей перфоратора Бош.

Основные различия в конструкциях перфораторов Bosch

Ремонтируя перфоратор Bosch, вы не обойдетесь без электрической и схемы разборки инструмента той модели, которую собираетесь чинить.

Электрические схемы перфораторов Bosch 2-20, 2-24, 2-26 практически одинаковы. Хотя некоторые непринципиальные различия имеются.

А вот механические блоки комплектуются деталями, различающимися между собой конструктивно. Основные различия собраны в двух узлах: в промежуточном валу и валу ствола ударного блока.

Наибольшие различия представлены в конструкциях промежуточного вала, сборке «пьяного подшипника», в переключателе режимов. Непринципиальные особенности присутствуют в конструкциях ствола ударного блока, ударника, бойка.

Начнем с перфоратора Bosch 2-20.

Нет удара перфоратора. Что делать в таких случаях?

При сверлении отверстий при помощи перфоратора основным фактором является не вращения сверла, а удар. Его крепкость определяет как скорость бурения, так и способность инструмента управляться с особо жесткими строй материалами (бетоном, гранитом и т.П.).

Пыль и неизменная нагрузка на инструмент плохо оказывают влияние на его эффективность. Во время работы сила удара может приметно уменьшиться либо стопроцентно пропасть.

Как работает ударная дрель и почему она «отрешается» забивать?

Починка перфоратора

Если удар не врубается, вы сможете начать тест с кнопки пуска. Во-1-х, отключите молотковую дрель. Снимаем защитный кожух, чтоб добраться до контактов выключателя и звонить по всей схеме. По дороге проверяем провода на обрыв (в большинстве случаев на вилку и конкретно на месте стыка с инвентарем). Если контакты кнопок отлично, неувязка, вероятнее всего, в движке.

Если аромата горения нет, обмотки не поражаются, а ротор свободно крутится, то щетки изнашиваются. Всегда есть две кисти, они сделаны из металлографитовых. Они прижимаются к коллектору пружинами, а в процессе работы стираются и становятся короче. Их давление на коллектор миниатюризируется, контакт усугубляется и движок перестает нормально работать.

Вытащите кисти и осмотрите их. Проверьте, как они помещаются в держателе, если они очень перекошены, то они изношены. Время от времени на их наносят специальную краску, чтоб было понятно, что пора поменять кисточку. Приобретите новейшую щетку, подходящую только для этой модели электромотора.

Если щетки в порядке, дела плохи. Статор либо якорь повреждены. Их обмотку можно разрушить последующим образом: поломка, поломка электронного выхода из строя, поломка «к делу». На этом шаге ремонт лучше доверить спецам.Падение мощности, обычно, связано также сначала с износом кистей. Если они в порядке. Якорь вышел из строя. Если дрель-молот начала очень вибрировать, извлекая из рук либо выдавал громче шум, чем как правило это может быть в коробке. Может быть, подшипники изношены, баланс деталей нарушен, шестерни перекошенные, либо появляется свободный ход. Для вас необходимо будет без помощи других поменять подшипники либо уравновесить либо поменять шестерни.

Сильный искровой и жгучий запах показывает на поломку арматуры, что повлечет за собой дорогостоящий ремонт.

Нападающий толкает сверло, вращаясь меж поршнем и хвостовиком. Чем больше давишь молотком в стенку, тем почаще происходит удар. Из-за уменьшения хода сила удара становится меньше. Это отключает нападающего. Его можно поменять новым.

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазового мотора и ротора. Шестерня, расположенная на валу арматуры, отвечает за вращательные движения. Меж ними есть подшипники, один из которых «пьяный», конкретно он передает движения рабочим частям.

Ремонт перфоратора бочкового

Эта процедура ничем не отличается от ремонта обыкновенной буровой установки. Необходимо подчеркнуть, что мотор и вал размещены вертикально.

Основные причины возникновения поломок перфоратора

Основное отличие вращающегося молотка от многих других строй электроинструментов. Это работа в очень запыленной среде. Его движок охлаждается вентилятором. Воздух остывания содержит много пылевых частиц, которые, проникая в инструмент, протираются арматурой и статором, что приводит к их резвому износу. Чтоб продлить срок эксплуатации этих частей, нужно временами их очищать от пыли.

Набросок 3. Диаграмма статора.

Еще одна частая поломка инструмента связана с механизмом переключения режимов работы (вращения, бой, вращения стычкой). Потому, если ваш удар не врубается, к примеру, в режиме вращения, тогда следует разобрать инструмент и зрительно проверить механизм переключения.

Довольно нередко поломки перфоратора связывают с патроном, так как он подвергается огромным нагрузкам во время работы. Вы сможете уберечь свое оборудование от такового вреда, временами очищая картридж от пыли и грязищи тряпкой, смоченной в бензине.

Возможные электрические неисправности

Неисправности электрической части болгарки Bosch условно можно разделить на простые и сложные.

Простые неисправности электрической части болгарки Bosch

Если Вы включили болгарку, а она отказывается работать, начните искать неисправность с обрыва провода подачи питания. Чаще всего обрыв провода проявляется в месте входа в болгарку или в вилку. Не допускайте скруток, это приведет к короткому замыканию в инструменте.

Для определения такой неисправности необходимо вскрыть крышки ручки болгарки. В болгарках Bosch до 1000 Вт крышка крепится одним винтом в торце. У болгарок Бош свыше 1000 Вт крышка ручки крепится несколькими винтами.

При помощи тестера прозвоните цепи питания от входной вилки поз.5 до выключателя. При целой цепи переходите к проверке работы выключателя. В болгарках Bosch применяются простые выключатели, управляемые рычагом включения.

Но электрические контакты выключателя подгорают и становятся причиной отказа работы болгарки. Восстанавливать контакты пластмассового выключателя нецелесообразно, надо менять на новый.

Если выключатель цел, при помощи тестера проверьте наличие цепи от каждого штырька вилки до каждой угольной щетки.При целых цепях болгарка должна включаться. Если не вращается, то неисправность по механической части. Возможно заклинивание шестеренок или разрушение подшипников.

Проверка электродвигателя

Если ваша болгарка Бош набирает обороты вне зависимости от вас, начинает сильно греться, искрить, надо обратить внимание на целостность обмоток ротора, статора. Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором

Непроизвольный набор оборотов ушм указывает на неисправность обмоток статора. Целостность обмоток проверяется тестером, а короткое замыкание между витками проверяется специальным прибором.

Как определить неисправность ротора

Ремонт ротора представляет собой сложный технологический процесс, доступный мастерам с прямыми руками.

На неисправность ротора указывает падение оборотов двигателя, появление у одной из щеток длинного искрящегося следа. Это первый признак короткого замыкания витков обмотки якоря.

Ремонт ротора предпочтительно выполнить в специальных мастерских.  А можно перемотать и самостоятельно, если вы решили сами произвести ремонт болгарки Bosch своими руками.

Темный цвет обмотки ротора и подгоревшие ламели коллектора указывают на короткое замыкание в цепях ротора. Неисправность устраняется только заменой на новый ротор.

Ремонт статора

Ремонт углошлифовальной машины bosch включает в себя и восстановление статора. Основным признаком выхода из строя статора является самопроизвольное увеличение оборотов работающей болгарки, которые невозможно уменьшить регулировками.Подгоревшая обмотка статора меняет цвет, становится темнее. Сердечник статора от высокой температуры также темнеет.

Статор перематывать проще, хотя и здесь надо соблюдать определенные правила и последовательность.

Если вы сняли крышку корпуса статора, внимательно осмотрите состояние угольных щеток и ламелей коллектора ротора.

Длина угольных щеток не должна быть менее 8 мм. Кстати, в болгарках Бош применяются угольные щетки  с «выстрелом», устройством, останавливающем работу болгарки при минимальной длине угольной щетки.

Ламели коллектора не должны иметь следов нагара или износа. Нагар легко удаляется при помощи ваты, смоченной в спирте.

Неисправности регуляторов оборотов

В болгарках серии Бош, особенно малой мощности, установлены регуляторы частоты вращения. Доступ к регулятору частоты вращения осуществляется путем вскрытия ручки корпуса статора, держащейся на одном торцевом винту.

Диапазон частоты вращения регулятора можно выставлять потенциометром, скрытым в панели ручки.

Неисправный регулятор снимать достаточно легко, поскольку крепится только на направляющей.

Ремонт регулятора оборотов ушм представляет собой сложный процесс, выполнение которого требует не только специальных знаний, но инструментов и оснастки.

Если регулятор оборотов вышел из строя, а нового нет, то отсоедините подводящие провода и установите перемычку.

Красным показана перемычка, устанавливаемая при выходе из строй регулятора оборотов.

Устройство рабочего узла и оснастка перфоратора

Перфоратор имеет патрон, в который закрепляются рабочие инструменты. Для профессиональных тяжёлых перфораторов патроны SDS max принимают только хвостовики диаметром 18 мм с пятью продольными канавками, которые устанавливают в гнездо патрона соответствующего профиля.

Легкий и средний инструмент оснащен патроном SDS plus, что позволяет использовать долбёжный инструмент с четырьмя продольными канавками и сечением 10 мм. Патрон для перфоратора выполнен так, чтобы он мог принимать только инструменты, для него предназначенные. Если вставить неподходящую оснастку, она не войдёт в гнездо, или установится боком. При попытке работать разрушится узел крепления. Но свёрла не имеют хвостовик с канавками. Используется приставной патрон, который устанавливают в SDS профиль. Но при этом инструмент удлиняется. Патрон для перфоратора под сверло может быть быстрозажимным или ключевым. Адаптер используется только с SDS+ патроном, так как более мощный перфоратор функции сверления без удара не имеет.

Перфоратор – инструмент многофункциональный. Он может использовать режимы:

• ударный;
• ударный со сверлением;
• сверления, если имеется специальный патрон.

Для работы в ударном режиме существует много приспособлений, применяемых для облегчения ручного труда.

Удар со сверлением выполняется только с применением насадок для перфоратора:

• бур;
• полая коронка;
• лопатка для штробления.

Буром называют инструмент, имеющий хвостовик специального профиля, рабочую часть, представляющую собой винт и наконечник, выполненный из специальной стали с центрующим острием. Разрушение материала происходит не соскабливанием, а скалыванием, породы. Одновременно происходит удар с поворотом, вследствие чего сколотые кусочки удаляются по винтовой поверхности рабочей части.

Сверла для перфоратора устанавливают при работе в безударном режиме. С этим инструментом лёгкий перфоратор может работать, как обычная дрель по дереву. При необходимости аппарат можно использовать для закручивания крепежа, если предусмотрена функция реверса.

Полая коронка нужна пря проделывания сквозных проходов для кабельной проводки или для создания выемок в теле конструкции для установки приборов. Коронка создает кольцевой проход, оставляя столбик в середине. Так как у насадки специальный зубчатый профиль, металлическая арматура в бетоне приведёт резаки в негодность.

Выемки в стене можно делать специальной лопаткой для штробления, но отверстия будут выглядеть не так аккуратно, как выполненные коронкой.

При использовании одного ударного режима пользуются с насадками:

• лопатка или плоское зубило;
• пика;
• канальное зубило;
• бучарда.

Лопатка для перфоратора предназначена для выравнивания поверхности из твёрдого материала. С помощью этой оснастки можно снять со стен кафель, снять неровности с поверхности застывшего бетона. Исправление некоторых огрехов при установке проёмов в многоэтажном строительстве ведут с помощью этого инструмента. Зубило для перфоратора, используемое по бетону, может иметь различную ширину, в зависимости от выполняемых задач. Подходит оснастка для всех перфораторов. Применяют и специально созданные, узконаправленные насадки – стамеску, пластину для трамбовки или растворный резец.

При демонтаже строительных конструкций требуется создать усилие разлома. Для разрушения стены или перегородки, сосредоточенное в одной точке, ударное воздействие пики обеспечивается мощью перфоратора.

Бучарда представляет насадку, полученную методом литья, очень прочную кувалду. Зубья на бучарде твердосплавные, выдерживают большие ударные нагрузки. Убрать со стены, отбить слой бетона, сбить слой ржавчины с металла – это область применения бучарды. Если перед штукатуркой стены обработать этим инструментом, не потребуется армирование. Нельзя применять бучарду для перфоратора в режиме с прокручиванием инструмента. Неизбежным последствием станет заклинивание.

Рекомендации по эксплуатации перфоратора

Как видим, осуществить ремонт перфоратора своими руками – задача, с которой может справиться любой, главное — разобраться с устройством этого полезного в домашнем обиходе инструмента и следовать инструкции. А чтобы свести вероятность появления поломки к минимуму, требуется соблюдать некоторые правила:

• Перед тем как приступить к работе с инструментом, осмотреть его на наличие сколов или трещин корпуса. В случае их обнаружения заняться ремонтом.
• Ознакомиться с инструкцией и техническим паспортом изделия и следовать всем рекомендациям по работе с ним.
• Использовать качественные свёрла, которые подходят для конкретного типа материалов.
• Если объём работы, который нужно выполнить, большой, то необходимо делать перерывы во избежание перегрева.
• После того как работа с инструментом закончена, очистить его поверхность от грязи и пыли, можно также воспользоваться пылесосом, чтобы его продуть.
• Соблюдать условия хранения. Перфоратор должен находиться в специальном месте, куда не проникает влага, так как она может повредить электрические детали.
• Проводить полный разбор, чистку и смазку инструмента на регулярной основе один-два раза в год.

К слову, отсутствие или недостаток смазки является довольно частой причиной поломки перфоратора. В инструкции к прибору должно быть указано, какие именно места и детали необходимо смазывать, а какие нет

Важно знать, что для редукторов должна использоваться жидкая смазка, которую нужно залить в специально предназначенное для этого отверстие, для остальных деталей можно использовать смазку более густую

Благодаря соблюдению этих простых правил инструмент будет служить долго, а риск возникновения неисправностей будет сведён к минимуму. Но если всё же появится какая-либо неисправность, то, следуя рекомендациям выше, вы устраните её без труда.

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

• патрона;
• ударного механизма;
• редуктора;
• двигателя;
• сетевой кнопки;
• соединительного шнура.

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

1. Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

Шарикв пазу втулки

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

1. Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

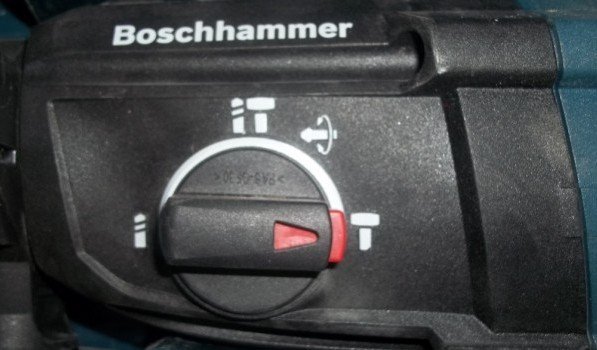

Переключатель в режиме удара

Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

1. Открутите и снимите заднюю крышку.
2. Открутите болты крепления сетевого шнура.
3. Извлеките кнопку и провода из своих пазов.

Разбор механической части перфоратора

1. Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

Растровая втулка и пьяный подшипник

Снятие косозубой шестестерни

Снятие прямозубой шестерни

Растровая втулка, снятая с гильзы

Гильза с бойком
