Переходник на бензопилу под болгарку

Полезные советы

При изготовлении своими руками такого механизма, как болгарка из бензопилы, следует пользоваться исключительно хорошими материалами. Бывший в эксплуатации защитный кожух дает некую гарантию прикрытия и сохранности.

Что касается шлифовальных кругов, то лучше отдавать предпочтение с диаметром 115 мм. Такие диски способны выдерживать высокую скорость вращения, в отличие от кругов с диаметром 230 мм. Большие увеличивают шанс выхода из строя оборудования.

Болгарку из пилы, выполненную своими силами, можно применять для обработки древесины, операций с металлическими изделиями, работы с камнем, кирпичом и другие строительные работы.

В результате такого занятия человек получает ценный опыт, а также многофункциональное производительное оборудование, которое можно широко эксплуатировать в домашнем хозяйстве. Такой помощник, как болгарка из бензопилы, существенно облегчает жизнь и экономит финансовые средства человека.

Полировочные насадки для УШМ

Приспособление, используемое для полировки мебели, автомобилей, деревянных, мраморных и металлических изделий. Выполняет бережную обработку обслуживаемой поверхности.

Не допускает повреждения основы – будь там дерево, металл, камень или стекло. Может использоваться для полировки самых разных хозяйственных и рабочих инструментов.

Основа полировочного диска – металл. На металлической основе закреплен шлифовальный материал – шелк. Полировочный круг рассчитан на работу с популярными видами «болгарок» – способными работать с дисками 100 мм и больше. Он прост в установке и замене. При наличии качественных полиролей обеспечивает устранение мелких царапин и трещин с обрабатываемой поверхности.

✨22. Циркулярные диски на УШМ

Эти диски предназначены для резки материалов из древесины при помощи УШМ и считаются самыми опасными и травмоопасными, так как имеют жёсткую редукторную передачу, в отличие от циркулярных станков с ременной передачей.

Конечно же при умелом использовании и соблюдении техники безопасности работать с циркулярными дисками 125 диаметра можно, так как любой взрослый человек способен удержать такую болгарку в руках при любом ударе, а более безопасно использовать для этих целей аккумуляторные болгарки, в которых уже встроена защита от заклинивания или удара.

Чего не скажу об использовании больших циркулярных дисках используемыех на мощных УШМ.

При использовании циркулярных дисков 125 диаметра на УШМ, обязательно используйте индивидуальные защитные средства: спец.одежду, перчатки, защитные очки или маску.

Диски изготовлены из высокопрочного металла, термостойкие и не деформируются март перегреве, зубья пилы очень острые, их конструкция позволяет делать рез гладким.

У меня имеется пару подобных дисков на болгарку 125, давно уже применяю их в работе по надобности.

Как сделать болгарку самостоятельно?

Более подробно рассмотрим, как сделать болгарку с применением пилы. Болгарка используется в большинстве домашних хозяйств, конечно, не часто, но это очень нужный и полезный инструмент. Бывают ситуации, когда такого инструмента нет под рукой, но имеется бензопила. Тогда можно изготовить болгарку в виде насадки на бензопилу, чтобы использовать для шлифования и резки.

Болгарка на основе пилы является самым простым по изготовлению инструментом. Угловые шлифовальные машины на основе пилы очень популярны. Основными частями такой болгарки являются подшипниковый узел с валом.

Преимущества болгарки из бензопилы:

Независимость устройства от наличия или отсутствия электрической сети. Такой инструмент можно использовать на любых площадках.
Производительность болгарки из бензопилы куда выше, чем выработка электрических аналогичных инструментов.
Стоимость изготовленного устройства гораздо меньше, чем покупка нового прибора соответствующей мощности.
Процесс изготовления такого оборудования очень простой.

На сегодняшний момент на рынке представлены многочисленные модели дополнительных специальных насадок для бензопилы, которые превращают ее в угловую шлифовальную машинку. Тем более что они предназначены на разные виды бензопил. Таким образом, можно приобрести насадку для соответствующей марки устройства.

Мировые производители бензиновых пил призывают не применять различные переходники и насадки для таких устройств. Связано это с тем, что диски для шлифования предназначены для работы со скоростью 7000 оборотов. А пила имеет возможность выдавать 13000-14000 оборотов. Результатом превышения скорости может быть разрушение диска, которое приведет к поломке инструмента. Также можно получить физические травмы.

Чтобы уменьшить разрушение диска рекомендуются следующие пути решения:

Применение защитного кожуха.
Понижение скорости оборотов бензопилы.

Для уменьшения количества оборотов двигателя рекомендуется употреблять редуктор скорости вращения.

Также для снижения быстроты вращения можно установить ведомый шкив наибольшей окружности. Шкив устанавливается на один конец вала. Он вращается с помощью ременной передачи от двигателя. Данный метод помогает избегать непредвиденных ситуаций при заклинивании диска. Ремень начнет проскальзывать на шкиве, когда произойдет остановка диска. При этом не происходит поломка инструмента.

На другом конце вала пилы располагается оправка, которая предназначена для точильных кругов.

Недостатки самодельной болгарки:

Попадание твердых частиц от работы болгарки внутрь воздушного фильтра двигателя может сказаться на перегреве и поломке пилы. Хотя воздушный фильтр приспособлен к загрязнению древесными опилками при работе бензопилой, металлическая пыль является более негативным фактором.
Возможность получения физического и материального ущерба при работе с болгаркой на основе бензопилы.

Видео: насадка-болгарка для бензопилы, установка и работа.

Разновидности шкива насадки «болгарка»

Признанной единой классификации сцепления пилы и шкива насадки нет. Но многим бы она помогла, если бы таковая существовала. Для того чтобы упростить поиск идеального приспособления, рассмотрите главные виды шкивов и их особенности.

Шкив вроде «Штиль 180» представляет собой чашку закрытого типа, которая устанавливается на посадочное место сцепления. Такой шкив разобрать нельзя, размер его посадочного паза соответствует размеру коленчатого вала, когда с него не демонтирован игольчатый подшипник. Такой вариант подходит для бензопил, выпущенных компанией Штиль, для моделей 170, 180 и 250.

Есть шкив без чашки. Они крепятся на главную звездочку силового агрегата, для чего снимать сцепление не нужно. Такой тип может иметь отличительные особенности. Разняться шкивы без чашки по шагу паза под звездочку. У такой разновидности есть плюс – устанавливать данный шкив просто. Нужен дополнительный аргумент в его пользу? Доступная цена. Кроме того, данный шкив подходит многим бензопилам Тайга, Партнер, Хускварна, многим китайским инструментам.

А что с профессиональными бензопилами, в которых можно заменить главную звездочку? Для таких моделей выпускают третью категорию шкивов. Оператору при поиске насадки с таким типом шкива, не обязательно ориентироваться на его фото, достаточно рассмотреть особенности системы сцепления и звездочки своей бензопилы.

Но что делать, если после изучения разновидностей шкивов приспособления, не удалось найти вариант, который подходит к сцеплению или главному звену? Тогда шкив выбранной насадки заменяют на обычный без чашки.

Обзор комплекта и принцип работы

При установке такого приспособления бензопила получает сразу две дополнительные функции – бензореза и угловой шлифовальной машины. Это оказывается необходимым в условиях, когда непосредственное подключение обычной УШМ к источнику электрического напряжения затруднительно, а то и невозможно.

На приводной вал ведущей звёздочки бензопилы устанавливается шкив, который при помощи ременной передачи кинематически соединяется с осью пильного диска, скорость вращения основного вала при этом не изменяется. Для установки самой насадки используются шпильки, которыми крепится пильная шина бензопилы. В промышленных конструкциях рассматриваемых насадок имеются отверстия, размер и расположение которых согласовывается с параметрами бензопилы конкретного производителя. От типоразмеров пилы зависит также и наибольший диаметр пильного диска, который может быть установлен.

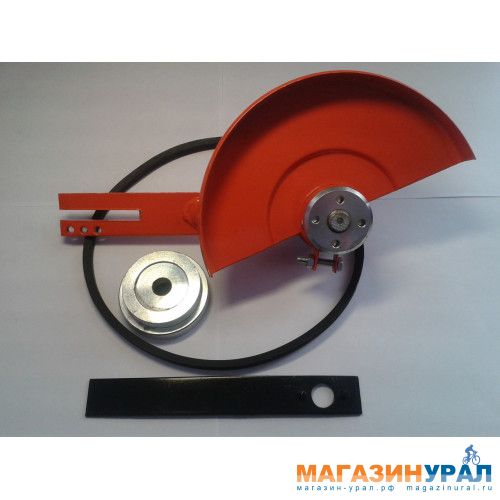

Насадка-болгарка на бензопилу включает в себя:

Радиальный шарикоподшипник в пылезащитном корпусе.
Ведомый шкив.
Клиновой ремень.
Оправку, к которой крепится отрезной круг (рекомендуется не более 150×22 мм).
Ключа для затягивания диска и двух шпилек.

Насадка для бензопилы-болгарка оборудована специальным крепёжным пазом, при помощи которого выполняется её присоединение к основному инструменту. Используется планшайба и гайка с левой резьбой.

Наличие насадки позволяет использовать бензопилу для резки камня, стали, строительных блоков и иных предметов, размеры которых позволяют применять диск с определённым значением диаметра. Диаметр, в свою очередь, зависит от марки бензопилы. Лучше всего для указанных целей подходят пилы Штиль модельного ряда от Штиль-180 до Штиль-250. Объясняется это особенностями включения бензопил Штиль: вначале, при включении центробежной муфты число оборотов коленчатого вала составляет около 4500 мин-1: именно при такой угловой скорости шпиндель работает наиболее устойчиво. Затем скорость можно увеличить до 7000…8000 мин-1.

Производитель насадок-болгарок на бензопилы рекомендует использовать не более 75% паспортной мощности основного инструмента, не работать без предохранительного кожуха, и не применять для отрезных и шлифовальных работ круги, допустимая скорость вращения которых – менее 10000 мин-1. Наличие роликоподшипника, допускающего значительные осевые нагрузки, исключает перекос пильного диска и заклинивание насадки при длительных работах.

Это интересно: Как сделать лодочный мотор из бензопилы своими руками?

Виды шкивов насадки

Шкивы могут быть представлены двумя основными типами: закрытыми и открытыми. Шкив закрытого типа – цельнометаллическая чаша. Диаметр запчасти идеально совпадает с диаметром вала и подшипником. Такой тип используется при производстве угловой шлифовальной машинки для бензопил фирмы Stihl 180, 170, 250 и пр. Второй тип шкива – открытый вариант чаши, монтируемой взамен сцепления пилы. При этом шаг приводной ведущей звезды определяет тот или иной вариант сборки заводской конструкции. Модели, в которых шкив изготовлен по типу открытой чашки, более универсальны. Они могут использоваться в работе с бензопилами крупных фирм-производителей Husqvarna, Partner, Тайга и др.

Насадка приставка УШМ на бензопилу для резки металла

В полевых условиях часто возникает необходимость резки металла. Покупка аккумуляторных моделей УШМ не целесообразна по ряду некоторых причин:

высокая стоимость аккумуляторных болгарок. Их цена порой выше, чем электрических аналогов;
малая мощность, поэтому агрегаты не предназначены для резки толстого металла;
непродолжительный запас электроэнергии. В зависимости от емкости аккумулятора, инструмента хватает для работы всего лишь на 20-40 минут.

Другое дело насадка болгарка на бензопилу. Если в хозяйстве есть инструмент, то к нему нужно лишь купить соответствующее приспособление, и получить готовый агрегат для резки металла, который можно использовать как в домашних, так и полевых условиях.

Насадка представляет собой конструкцию, которая крепится вместо шины. Она оснащена шпинделем для установки абразивных кругов. В действие приводится от ременной передачи, которая связывает ведущий вал бензопилы с ведомым валом шпинделя. Ременная передача приводится в действие либо от специального шкива, который устанавливается вместо штатной муфты, или же от стандартной звездочки.

Приспособления предназначены для работы со стандартными абразивными кругами диаметром 160 мм. Внутреннее отверстие для фиксации имеет размер 22,2 мм. Называются такие насадки УШМ-1 для бензопилы, а их стоимость составляет около 50 долларов.

Как выглядит инструмент в работе, можно посмотреть на видео ниже.

Важно! Максимальная скорость вращения вала бензопилы составляет около 12000 об/мин, а абразивные диски рассчитаны на работу до 9000 об/мин. Чтобы исключить вероятность разрушения расходного материала в ходе эксплуатации, следует работать не на полную мощность

Обязательно нужно соблюдать технику безопасности, и работы проводить в защитной каске.

Насадки можно использовать не только для резки металла, но и пиления древесины (используется диск с зубьями) или бетона (алмазные круги). В любом случае такие насадки оправдывают затраты на их покупку возможностью выполнения работ в полевых условиях или на строительных площадках.

Тонкости установки

Прежде чем устанавливать приспособление на бензопилу, необходимо ознакомиться с правилами.

Сначала нужно очистить бензиновое устройство.
Нужно снять такие элементы, как боковая крышка, шина и цепь.
Так как боковая крышка может содержать в себе накопившиеся мелкие частички древесины, необходимо использовать сжатый воздух и продуть аппарат.
Нужно использовать небольшую верёвку с узелками, чтобы открутить свечу, приостановить ход поршня и коленчатого вала. После этого можно откручивать сцепление.
Нужно открутить штиль. С коленчатого вала необходимо снять чашку сцепления и либо заменить её, либо вмонтировать на неё шкив.
Сборку надо проводить в обратном направлении. Необходимо монтировать насадку-болгарку на штатную шину. Насадка устанавливается на 2 винтика крепления. Боковую крышку нужно прикрыть и затянуть её винтами.
Шток регулировочного винтика должен совпадать с отверстием в насадке. Если он не совпадёт, нельзя будет затянуть ремень. Если всё совпало, можно натягивать ремень.

Сабельная пила из лобзика своими руками

Детали и приспособления, необходимые для изготовления

Брусок 180 х 70 х 45 мм (возможно, чуть больше или меньше, в зависимости от габаритов пилы и полотна).
Металлическая пластина, предназначенная для соединения лобзика с трубочкой.
Трубка из металла около 12 мм в диаметре и 150 мм в длину (можно немного длиннее).
Брус под рукоятку (оцилиндрованный).
Две плоские детали из древесины, которые фиксируются по краям бруска (примерно 140 х 70 и 140 х 50 мм, в толщину не более 10 мм).

Порядок сборки

Начинаем с того, что с помощью болтов крепим к одной стороне трубки полотно, а к другой пластину.
Для крепления к лобзику сверлим в пластине отверстие соответствующего размера.
В одной из деревянных деталей нужно высверлить квадратное отверстие достаточного размера, чтобы сквозь него легко проходило полотно.
Следовательно, для второй детали нужно проделать узкую прорезь для пилки и закрепить на нее роликовый упор, который будет контактировать с пилкой.
В большом бруске должен быть вырезан паз под полотно.
Используя саморезы, фиксируем обе детали с двух краев бруска.
Закрепляем рукоятку.
Прикрепляем пластину к электролобзику с помощью заводского болта.

Таким вот простым способом электролобзик преобразовался в сабельную пилу, с которой можно начать работать.

Описание

Народные умельцы издавна славились своими золотыми руками и гениальными идеями, которые впоследствии могли перевоплотить в жизнь не только они сами, но многие другие хозяйственные мастера. Примером такой переделки может служить болгарка из бензопилы. Болгарка может пригодиться в любом хозяйстве, потому как периодически требуется проведение шлифовальных работ и резки. Но если ее нет, а имеется пила, работающая на бензине, то можно создать самодельную болгарку, которая будет работать не хуже производственной.

Достоинства самодельной болгарки:

Независимость в работе и от электрической сети.
Высокая производительность по сравнению с электрическими аналогами.
Существенная экономия по сравнению с приобретением нового аппарата.
Не сложность проводимых работ по переделке.

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Это интересно: Устройство и характеристики бензопилы Байкал БП-3400 и других моделей: распишем по порядку

Для чего прибегают к самодельному варианту?

Подобные самодельные аппараты делаются, прежде всего, для экономии средств. В настоящее время рынок садового инструмента переполнен различными предложениями, но цена на такую продукцию бывает порою очень высокой и не каждый может позволить себе подобную покупку.

Еще одной причиной, по которой умельцы прибегают к подобного рода переделкам – желание иметь у себя дома многофункциональный аппарат, способный помочь в различных работах. К тому же такой вариант значительно экономит место в гараже или сарае. Ведь для размещения нескольких инструментом потребуется выделение дополнительной площади.

Недостатки самодельной болгарки:

Твердые частицы во время работы могут попадать в воздушный фильтр, а это негативно сказывается на работе пилы и приводит к перегреву. Фильтр бензопилы адаптирован к опилкам и древесной пыли, а частицы от металла действуют более агрессивно, поэтому и причиняют больше неудобств.
Не исключается получение травм во время работы с самодельной болгаркой.

✨40. УШМ удлиненная

Напоследок подборки покажу болгарку в оригинальном исполнении, сделана конструктивно таким образом, что редуктор находится на удлинённом расстоянии от двигателя.

Такое техническое решение позволяет отрезать или шлифовать детали до которых нет доступа другим инструментам.

Спасибо всем кто досмотрел подборку до конца, буду признателен за ваши лайки, комментарии и подписки на канал.

Иван Миров

Главный редактор , masterkin.ru

Об авторе

Об авторе

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Как из бензопилы сделать болгарку у себя дома, своими руками?

Бензопила сама по себе является достаточно функциональным устройством, которому найдется место в любом домашнем хозяйстве. Но и в этом случае совершенству и предусмотренной заводом-изготовителем многозадачности нет определенного предела. Поэтому в последние годы огромную популярность на нашем рынке приобрели разного рода насадки, применением которых можно добиться совершенно иного эффекта.

Одним из таких приспособлений является насадка на бензопилу болгарка, позволяющая собственноручно превратить один инструмент в другой, потратив на это минимум денежных и временных затрат. Давайте разберемся немного подробней.

Особенности насадки болгарка для бензопилы

С помощью такого механизма можно соединить в одном устройстве целых два – бензиновую мощность основного агрегата – самой пилы, и множество преимуществ углошлифовальной машинки, известной больше как болгарка. Такая комбинация может стать чрезвычайно выгодной, если есть необходимость произвести режущие работы с различными материалами и конструкциями (не деревянными), а вблизи не оказывается источники электроснабжения, к которому можно было бы подсоединить обычную сетевую болгарку.

Бензорез из пилы с насадкой можно использовать для разрезания таких материалов:

металл;
природный камень;
кирпич;
бетонные и железобетонные конструкции.

Кроме того, очень часто их приспосабливают для зачистки сварочных швов. С большинством имеющихся на сегодня насадок применяются отрезные круги – армированные или алмазные, и циркулярные пилы.

Что необходимо для начала работы?

Чтобы бензопилу переделать в болгарку в домашних условиях, потребуется, прежде всего, купить заводской комплект, правильная установка которого чрезвычайно важна.

Готовый комплект поставки такого приспособления обычно содержит:

ведущий шкив, или как его часто называют, барабан;
кожух для защиты;
ременную оснастку;
может быть ключ или шпильки, хотя часто применяются те же, что и на самой бензонажовке.

При этом в комплекте должна идти подробная инструкция, с детальным описанием каждой детали.

Инструкция по установке данного адаптера

Детально ознакомиться с инструкцией к насадке «болгарка»;
Освобождаем бак от масла в самой пиле;
Снимаем шину, барабан сцепления;
На ведущую звездочку, а именно ее приводный вал, производится оснастка шкива;
Используя кинематический принцип ременного механизма он должен агрегироваться с непосредственным осевым центром диска для распиловки. Это в свою очередь изменит частоту оборотов главного вала;
Закрепление насадки с помощью шпильковых элементов. Если они не шли в комплекте, можно взять обычные шпильки, которыми закреплялась бензопильная шина. При этом. часто отверстия в насадке, их диаметр и локализацию можно подбирать индивидуально, в зависимости от конкретной модификации бензопилы. от этого же будет варьировать и диапазон размеров режущего диска, который может устанавливаться.

Таким образом, очень важно при покупке обращать внимание на исправность и надежность паза для закрепления. Ведь именно от него будет зависеть, получится ли интегрировать дополнительное устройство к основному – бензиновой ножовке, или нет

На что еще необходимо обратить внимание?

Несмотря на то, что техника своими руками все чаще становится неотъемлемой частью нашего быта, ведущие изготовители как болгарок, так и пил все же настоятельно советуют от подобных модернизаций напрочь отказаться. И дело здесь вовсе не в конкуренции производственных технологий и кустарного производства. Это предостережение основано на том, что современные бензопилы имеют очень огромный крутящий момент, в разы превышающий этот же параметр у болгарки. Чем это может угрожать?

Во-первых, шлифовальный диск может не выдержать подобную нагрузку и развалиться прямо в разгаре работы. Соответственно, и сам инструмент потеряет свою работоспособность и может выйти из строя.

Но это не самое страшное, что ожидает любителей самоделок. Наиболее худший вариант связан не только с ущербом здоровью, но и угрозой для жизни как самого оператора, так и тех, кто находится рядом.

https://youtube.com/watch?v=gK19Yj9h2mc

Поэтому, прежде чем решаться на такое усовершенствование, стоит взвесить все «за» и «против», а уже после делать рациональные выводы и поступки.

Готовые насадки

Насадку по типу «болгарка» и другие модели продают в магазине бензотехники. Приспособление способно не только резать кирпичный, бетонный, каменный и металлический материал, но и зачищать швы после сварки. К насадке подходят:

отрезные диски (алмазные и армированные);
шлифовальный круг;
циркулярная пила (для продольного обрезания).

Инструкция по установке и эксплуатации насадки прилагается к комплекту. Болгарку можно монтировать не ко всем бензопилам, а только к моделям серийного производства.

Перечень моделей, к которым можно подключить приспособление, указан в документах насадки. Если такой модели там нет, то приспособление УШМ проверяют на совместимость с пилой. Для этого с пилы снимают соединительную муфту и сравнивают 2 диаметра: отверстие для посадки на шкиве болгарки и коленчатый вал пилы. Если они одинаковые, то инструмент можно соединить. Если разные, то — нет. Виды насадок «болгарка» по шкивам и их отличия:

Шкив с закрытой чашкой по типу Штиль 180. Вместо соединительной муфты приспособление имеет закрытую чашку для монтажа в посадочное место. Шкив разбору не подлежит. Коленчатый вал с игольчатым подшипником и посадочное отверстие шкива имеют одинаковый диаметр. Применяется для моделей бензопил Штиль МС (180, 170 и 250).
Без чашки. Для монтажа шкива снятие соединительной муфты не требуется. Его монтируют на колесо привода (ведущую звездочку) пилы несколькими способами. Какой из вариантов выбрать, это зависит от ширины зубьев звездочки. Изделие легко устанавливается, стоит дешево и применяется для пил Тайга, Партнер, Хускварна.
С заменой звездочки. Есть ряд специальных шкивов, которые изготовляют специально под профессиональные пилы. Это сцепления со съемными ведущими звездочками.

Смотрите » Обзор особенностей портативной бензопилы Штиль МС 170

Как установить насадку?

Разберемся с процессом установки насадки подробно. Придерживаться нужно такого алгоритма действий.

Очищаем бензопилу сжатым воздухом. Для этого понадобится демонтировать защитную крышку сбоку, направляющую, а также цепь. При помощи компрессора продуваем спрессованные кусочки древесного материала. Это необходимо для того, чтобы при демонтаже сцепления они не попали в подшипник.
Демонтируем свечу зажигания, вставляем чистую ветошь в ход поршня или же протягиваем в цилиндр плотную веревку, чтобы застопорить поршень, после чего снимаем коленчатый вал и откручиваем сцепление.
Теперь ориентируемся на тип шкива приспособления. Вам понадобится либо снять сцепление с коленчатого вала, чтобы на посадочное место установить насадку, либо поставить шкив на место главной звезды.
Проводим сборку инструмента в обратном порядке.
Устанавливаем болгарку. Ее крепим вместо направляющей. Здесь достаточно закрепить приспособление на пару винтов, после чего крепится на место боковая защитная крышка.

Обратите внимание на сопоставление штока регулируемого винта с отверстием приспособления. Если отверстие и шток разные, то натяжка ремня невозможна

Если все совпало, перейдите к последнему шагу – проверьте натяжение ремня.
