Переделка шуруповерта на li-ion

Основания и сложности переделки

Преимущества и недостатки LI Ion

Прежде всего, отметим, что старые никель-кадмиевые батареи вполне надёжны, недороги и могут работать в условиях низких температур, выдерживая большое количество циклов заряда-разряда. Однако они имеют одно нехорошее свойство, состоящее в постепенной потере ёмкости, если ставить их на зарядку, не дождавшись полного разряда (так называемый «эффект памяти»).

Необходимость в переделке шуруповерта на литиевые аккумуляторы 18650 объясняется рядом преимуществ последних, основными из которых являются:

• Большая емкость, позволяющая продлить время эксплуатации прибора;

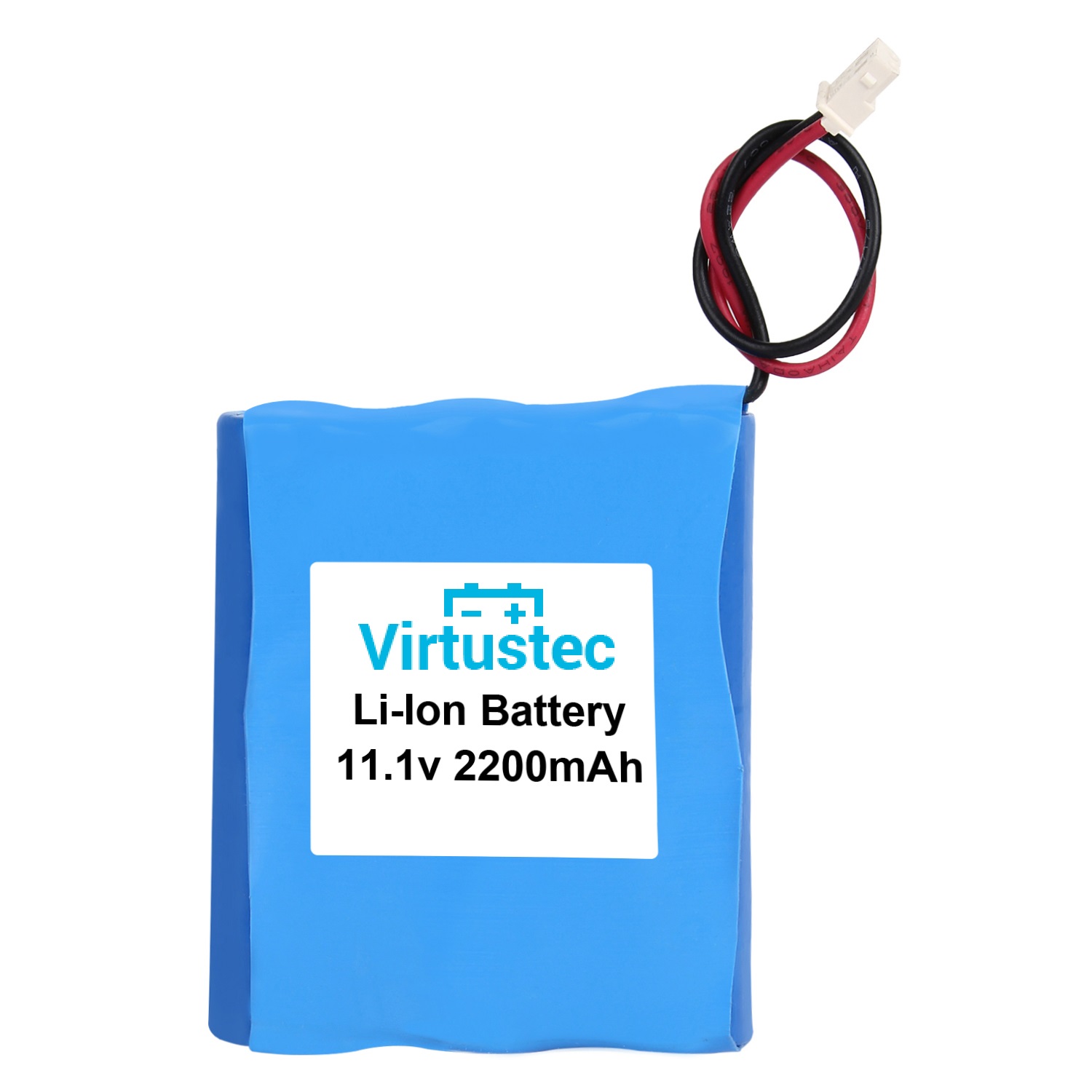

• Заметно меньшие, чем у других батарей габариты и вес (фото ниже);

• Способность хорошо «держать» заряд, находясь не под нагрузкой;
• Отсутствие эффекта памяти, характерного для старых батарей.

Однако и у новых литиевых аккумуляторов имеется недостаток, заключающийся в ухудшении параметров при полном их разряде. При напряжениях более 4,2 и менее 2,7 Вольт они «чувствуют» себя не очень комфортно. Именно поэтому ещё при производстве эти изделия оснащаются встроенными контроллерами, защищающими их от КЗ, перенапряжений и глубокого разряда.

Обратите внимание! Встроенный электронный регулятор автоматически отключает их при размыкании питающей цепи, или когда аккумулятор шуруповерта находится вне отсека рабочего инструмента. Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами.

Проблемные места

Для реализации обозначенных выше преимуществ потребуется решить ряд вопросов, возникающих при переделке аккумулятора шуруповерта на li-ion, а именно:

• Рабочие габариты нового изделия, определяемые из его обозначения (диаметр – 18 мм, длина – 65 мм) не совпадают с размерами заменяемых элементов;
• Полноценная замена аккумуляторов возможна лишь при условии доработки батарейного отсека, позволяющей поместить плату контроллера и жгут соединительных проводов;
• При переделке также должна учитываться разность напряжений каждого из элементов сборного источника, состоящего из нескольких акб (1,2 Вольта у никель-кадмиевых против 3,7 Вольт у LI Ion).

Важно! С учётом данного обстоятельства необходимо заранее попытаться подогнать суммарное напряжение нескольких новых элементов под старое его значение (на рисунке ниже приведены никель-кадмиевые батареи). Никель-кадмиевые элементы

В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

При этом важно соблюдать меру и просчитать экономическую целесообразность перехода на li ion 18650 (иначе модернизация может оказаться дороже самого инструмента)

Переделка шуруповерта «Макита» на литиевый аккумулятор

Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.

Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.

Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения сможет плата на 30 А Sony VTC4, рассчитанная на емкость 2100 А/ч. Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А/ч. Плата нужна для 3 элементов, что маркируется в классификации 3S. При этом в плате должно быть 2 контакта, плюс и минус. Если выводы имеют обозначения с буквами «Р-«, «Р+», «С-», они предназначены для более поздних моделей шуруповертов.

Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.

1. Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
2. Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
3. Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
4. Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
5. Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.

ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.

Как реанимировать аккумуляторную батарею

Поскольку батарея аккумуляторного шуруповерта состоит из множества отдельных элементов питания, сбои в ней могут быть вызваны несколькими причинами.

1. Выход из строя или сбои в системе управления блоком элементов (контроллер заряда, уровня напряжения).
2. Изменение параметров или выход из строя одного из элементов питания.

Определить, что батарее требуется диагностика и реанимация, достаточно просто. Неполадки с контроллером проявляются в виде отказа в зарядке, ее непрерывность до перегрева всего аккумуляторного блока, отсутствия напряжения.

Проблемы отдельных блоков диагностируются более разнообразно, от полного выхода батареи из строя до различных случаев изменения ее напряжения и полезной емкости. Метод реанимации зависит, прежде всего, от типа отдельных элементов питания.

Литий-ионные

Стандартная проверка литий-ионных аккумуляторных батарей выглядит так.

1. Демонтируется плата управления. На ее место устанавливается рабочая, снятая с другого блока такого же типа.
2. Извлекаются отдельные аккумуляторы и тестируются. При помощи регулируемого блока питания на каждый подается 4В с током 200 мА. Если напряжение растет — единица исправна.

Если батарея не работает из-за выхода из строя одного элемента, найти и заменить виновного не составит труда. Но у аккумуляторов данного типа существуют и другие проблемы.

У литий-ионных батарей есть стандартная технологическая особенность: носитель заряда в них разлагается. Поэтому, несмотря на отсутствие памяти и стабильный набор предела напряжения, при нормальной эксплуатации через три года емкость изделия падает в 2 раза.

Однако в рамках всей батареи есть другая проблема. Она называется разбалансировка узлов питания. Проявляется она в виде постепенного снижения полезной емкости, времени работы шуруповерта. Определить разбалансировку можно только при разборке батареи. Извлекаются все единицы питания. Желательно это делать после полной зарядки батареи. Каждый из аккумуляторов тестируется. Если напряжение на некоторых меньше остальных, необходимо устранять разбалансировку.

Данная проблема известна пользователям электронных сигарет. Сегодня в продаже есть множество вариантов зарядных устройств, способных устранить разбалансировку группы литий-ионных батарей. Однако в бытовых условиях можно воспользоваться более дешевым методом: каждый из элементов заряжается отдельно. При этом рекомендуется найти данные от производителя о номинальных токах и времени заряда. Используя регулируемый блок питания, можно разрядить элементы до одинакового уровня.

Балансировочная плата для литий-ионных АКБ

Никель-кадмий

Никель-кадмиевые батареи имеют незначительный эффект памяти, выдерживают отрицательные температуры, долго хранят заряд без заметного снижения характеристик. Однако их конструкционные особенности также формируют некоторые негативные факторы отказа.

Во-первых, никель-кадмиевые батареи имеют электролит. Он со временем испаряется. В результате никакие методы реанимации не помогут. Элемент питания подлежит замене.

Во-вторых, никель-кадмиевые батареи чувствительны к механическим воздействиям. На этом базируется один из пары основных методов реанимации. Элемент можно восстановить:

• деформируя или наоборот, возвращая исходную форму элементу;
• подачей повышенного напряжения и токов при помощи регулируемого блока питания.

Переделка шуруповерта «Макита» на литиевый аккумулятор

Есть «Макита» шуруповерт с аккумулятором емкостью 1,3 А/ч и напряжением 9,6 В. Чтобы сменить на нем источник питания  на литий-ионный, потребуется 3 компонента 18650. Переделка предоставит старому инструменту новые возможности: увеличит продолжительность работы на одном заряде, добавит мощность, так как рабочее напряжение поднимется до 10,8 В.

Для конструкции потребуется использовать BMS, управляющий контроллер, поддерживающий режим работы литиевых элементов в рабочих пределах. С этим прерывателем зарядка каждой банки будет равномерной без превышения 4,2 В, нижнее напряжение 2,7 В. Здесь применяется встроенный балансир.

Параметры контроллера должны сопровождать работу инструмента при повышении рабочего тока до 10-20 А. Обеспечить работу без отключения сможет плата на 30 А Sony VTC4, рассчитанная на емкость 2100 А/ч. Из 20 амперных подойдет Sanyo UR18650NSX принимающие энергии 2600А/ч. Плата нужна для 3 элементов, что маркируется в классификации 3S. При этом в плате должно быть 2 контакта, плюс и минус. Если выводы имеют обозначения с буквами «Р-«, «Р+», «С-», они предназначены для более поздних моделей шуруповертов.

Пошаговая инструкция переделки шуруповерта Макита на литиевые аккумуляторы выглядит так.

1. Разобрать аккумулятор на клею можно, если на весу обстукивать место соединения молотком с мягкой головкой. Направление удара вниз, в стык по нижней части корпуса.
2. Взять от старой сборки только контактные пластины, аккуратно отсоединив их от батареи. Датчик и размыкатель нужно оставить.
3. Спаять 3 элемента последовательно, пользуясь флюсом ТАГС и перемычками с изоляцией. Сечение провода должно быть больше 0,75 мм2.
4. Собрать схему с контроллером, и соединить блок питания с контактными разъемами проводами 1,5 квадрата.
5. Проверить работоспособность схемы и собрать корпус, снова посадив его на клей.

В шуруповерте со старым зарядным устройством DC9710 после окончания зарядки литиевого аккумулятора 18650 красный светодиод на панели выключится. За уровнем заряда следит встроенный контроллер.

ЗУ Макита DC1414 Т используют для зарядки источников питания на 7.2-14,4 В. Пока идет зарядка, горит красный свет. Но при зарядке литиевого аккумулятора, его напряжение не укладывается в стандарты солевых изделий, и после 12 В зарядное начнет мигать красным и зеленым. Но нужная зарядка уже есть. Шуруповерт готов к работе.

Особенности

Устройство литиевого аккумуляторного элемента питания не слишком отличается от конструкции аккумуляторов на базе иной химии. Но принципиальной особенностью является применение безводного электролита, что позволяет предотвратить выделение при работе свободного водорода. Это являлось существенным недостатком аккумуляторов предшествующих конструкций и приводило к высокой вероятности пожара.

Анод выполняется из пленки оксида кобальта, нанесенной на алюминиевую основу-токосъемник. Катодом служит сам электролит, содержащий соли лития в жидком виде. Электролитом пропитывается пористая масса из электропроводного химически нейтрального материала. Для него подходит рыхлый графит или кокс. Токосъем осуществляется с медной пластинки, наложенной на тыльную сторону катода.

Для нормальной работы аккумулятора пористый катод требуется достаточно плотно прижимать к аноду. Поэтому в конструкции литиевых элементов питания обязательно присутствует пружина, сжимающая «бутерброд» из анода, катода и отрицательного токосъемника. Попадание атмосферного воздуха может нарушить тщательно выверенный баланс химических процессов. А попадание влаги и вовсе грозит опасностью пожара и даже взрыва. Поэтому готовый аккумуляторный элемент обязательно тщательно герметизируется.

Аккумуляторная батарея плоской формы конструктивно проще. При прочих равных условиях плоский литиевый аккумулятор будет легче, гораздо компактнее и обеспечит значительный ток (то есть, большую мощность). Но проектировать устройство с литиевыми аккумуляторами плоской формы приходится в комплексе, а, значит, батарея будет иметь узкое, специализированное применение. Такие аккумуляторы дороже своих собратьев.

Чтобы рынок сбыта был шире, производители выпускают аккумуляторные элементы универсальной формы и стандартных размеров.

Среди литиевых батарей сегодня фактически доминирует вариант 18650. Такие аккумуляторы имеют вид, похожий на привычные в быту цилиндрические пальчиковые батарейки. Но стандарт 18650 специально предусматривает несколько большие габариты. Это помогает избежать путаницы и не позволяет ошибочно вставить такой блок питания на место обычной солевой батарейки. А ведь это было бы очень опасно, так как литиевый аккумулятор имеет в два с половиной раза большее стандартное напряжение (3.6 вольта против 1.5 вольт для солевого элемента питания).

Для электрического шуруповерта литиевые элементы последовательно собирают в батарею. Это позволяет увеличить напряжение, подаваемое на двигатель, что обеспечивает необходимые для инструмента мощность и крутящий момент.

Аккумуляторная батарея обязательно содержит в своей конструкции датчики температуры и специализированное электронное устройство – контроллер.

• следит за равномерностью заряда отдельных элементов;
• контролирует ток заряда;
• не допускает чрезмерного разряда элементов;
• предотвращает перегрев батареи.

Аккумуляторы описанного типа называются ионными. Существуют также литий-полимерные элементы, это модификация литий-ионных. Их конструкция принципиально отличается лишь материалом и конструктивным оформлением электролита.

Переделка шуруповерта на литиевые аккумуляторы 18650

> Инструмент > Переделка шуруповерта на литиевые аккумуляторы 18650

Промышленность давно выпускает шуруповерты, и многие люди обладают старыми моделями с никель-кадмиевыми и никель-металлогидридными аккумуляторами. Переделка шуруповерта на литий позволит улучшить эксплуатационные характеристики аппарата, не покупая новый инструмент. Сейчас много фирм предлагают услуги переделки аккумуляторов шуруповерта, но сделать это можно и своими руками.

Переделка шуруповерта на литиевые аккумуляторы

Преимущества литий-ионных аккумуляторов

Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).

Никель-кадмиевые аккумуляторы

Литий-ионные аккумуляторы имеют следующие преимущества:

• высокая емкость, которая обеспечит большее время работы шуруповерта;
• меньшие размеры и вес;
• хорошо сохраняет заряд в нерабочем состоянии.

Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда. При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.

Монтаж литий-ионной батареи

Подготовка «сборки»

Перед тем, как заняться пайкой, следует определиться с компоновкой отсека для аккумулятора. То есть расположить все элементы так, чтобы они удобно в него ложились. После этого приобретенные батарейки скрепляются клейкой лентой (ПВХ, скотч).

Обработка контактов мини-аккумуляторов

Они постепенно окисляются. Значит, их нужно немного зачистить. Именно слегка, с помощью мелкозернистой (шлифовальной) шкурки.

Рекомендации по процессу пайки

Он начинается с обезжиривания «контактной» части аккумулятора и кратковременном нагреве приложенного припоя. Лудить лучше легко плавящимся, например, ПОС-40. Паяльник должен соприкасаться с металлом АКБ не более 1,2 – 2 сек

Особое внимание при пайке плюсового вывода.
Использовать в качестве соединительных проводов желательно медные, сечением не менее 2,5 «квадрата». Они обязательно изолируются термокембриком.
Все мини-аккумуляторы соединяются перемычками согласно схеме

В качестве таковых используется провод или «шины» из полосок тонкого металла.
Заключительный этап – присоединение проводов к выводам отсека для аккумулятора. В случае, если укладка сборки в него затруднена, следует убрать ребра жесткости. Они из пластмассы, поэтому при помощи бокорезов избавиться от них несложно.

Дополнительно
Делать или нет, решать вам, читатель. Но особенность Li-ion аккумуляторов в том, что они чувствительны к перезаряду. Поэтому желательно контролировать номинал напряжения не только на всей сборке, но и на каждом элементе в отдельности. Значит, кроме 2-х проводов «+» и «–», нужно вывести еще 5. Чтобы ограничиться всего лишь одним разъемом (и для заряда, и для балансировки), можно использовать такой.

Схема распайки контактов

• «+» – 5 и 9.
• «–» – 1 и 6.
• Контакты балансировочные (по возрастающей) – 2, 7, 3, 8 и 4.

Разъемы для подключения к зарядному устройству выбираются в зависимости от его модели. Оба соединительных кабеля припаиваются по схеме.

Что происходит с Li-ion аккумуляторами на морозе?

Из-за снижения температуры электролита уменьшается скорость движения ионов и интенсивность прохождения химических реакций. На практике это выглядит так: при комнатной температуре аккум имеет заряд 100%, а после попадания на улицу и дальнейшего пребывания на холоде падает до 80% и ниже, не считая расходования энергии на питание устройства. Но потеря емкости литий-ионных аккумуляторов на морозе – временное явление. При последующем прогреве до комнатной температуры характеристики накопителей энергии полностью восстанавливаются.

Необратимое повреждение происходит только при охлаждении ниже допустимого уровня в -40 °С. Во избежание негативных последствий для большинства литий-ионных АКБ рекомендуется не превышать нижнюю температурную границу в -20 °С, для литий-железо-фосфатных – минус 30 °С. В целом литиевые аккумуляторы и мороз вполне совместимы. Главное – помнить, что на холоде АКБ разряжаются быстрее, а долгое хранение при глубоком разряде ведет к неминуемой смерти батареи.
