Необходимые компоненты для переделки
Вначале подготавливают инструменты, которые понадобятся. Их список определяется особенностями процесса, в частности использованием точечной сварки или пайки.
Для переделки необходимы:
- аккумуляторы Li-ion – 18650 считается самым популярным видом;
- модуль, который обеспечивает равномерную нагрузку при зарядке, либо защитная плата;
- аппарат контактной сварки;
- отвертка;
- термоусадка;
- провода сечением 2.5 мм², 1.5 мм², 0.75 мм²;
- дисковый нож.
Вместо пайки лучше использовать контактную сварку, так как литий ионные аккумуляторы очень чувствительны к нагреву, от очень высокой температуры придут в негодность.
Особенности, преимущества и недостатки литиевых аккумуляторов для шуруповерта
Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе
Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов
В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.
Трансформаторный блок для питания шуруповерта
Трансформаторными источниками питания называются такие приборы, в которых располагается понижающий входное напряжение трансформатор. Помимо него, в таких блоках установлен диодный выпрямитель и конденсатор фильтра. Конденсатор сглаживает пульсации выходного напряжения. По сути, трансформатор выдает напряжение того же вида, что и в сети 220 вольт, а точнее, синусоидальной. При работе от бесперебойных источников его форма может быть совсем несинусоидальной. Форма выпрямленного напряжения непостоянна во времени, поэтому необходима установка элемента, поддерживающего выходное напряжение постоянной величины, что выполняется на сглаживающем конденсаторе.
Плюсы трансформаторных блоков:
• Простота и надежность. • Составные элементы легко найти в продаже. • Отсутствие частей, создающих радиоволновые помехи.
Видео: Переделка Зарядки Makita На Литий
От старой схемы требуются только контактные пластины. Они надежно приварены к двум верхним элементам точечной сваркой. Вы можете подхватить сварку с помощью отвертки или плоскогубцев, но вам нужно подбирать ее как можно осторожнее, чтобы не сломать пластик.
Все почти готово к дальнейшей работе. Кстати, я оставил стандартный датчик температуры и автоматический выключатель, хотя они уже не очень актуальны.
Но очень вероятно, что наличие этих элементов необходимо для нормальной работы зарядного устройства. Поэтому я настоятельно рекомендую сохранить их.
Поставляется литий-ионный аккумулятор
Вот новые элементы Sanyo UR18650NSX (их можно найти в этой статье на Aliexpress) емкостью 2600 мАч. Для сравнения, старая батарея имела емкость всего 1300 мАч, что вдвое меньше емкости.

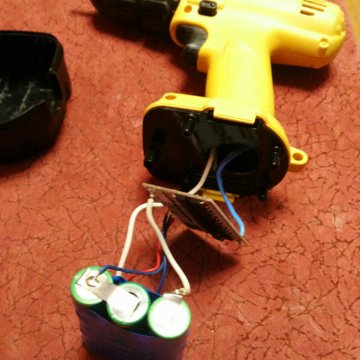

Надо припаять провода к элементам. Провод должен быть взят с сечением не менее 0,75 квадратных метров, потому что токи у нас будут значительными. Провод с таким сечением обычно работает с токами выше 20 А при напряжении 12 В. Можно ли припаять литий-ионные банки, кратковременный перегрев не повредит их вообще, это было проверено. Но вам нужен хороший скоростной поток. Я использую флюс глицерин TAGS. Полсекунды. и все готово.
Припой другие концы проводов к плате в соответствии со схемой.
На разъемах аккумуляторов я всегда рисую еще более толстые 1,5 квадратных провода. М. потому что это позволяет. Прежде чем я припаял их к контактным контактам, я положил на плату кусок термоусадочной трубки. Это необходимо для дополнительной изоляции платы аккумулятора. В противном случае острые края припоя могут легко потереть или проколоть тонкую пленку литий-ионного элемента и вызвать короткое замыкание. Термоусадка не может быть использована, но по крайней мере что-то изолирующее абсолютно необходимо, чтобы положить между доской и элементами.
Теперь все подогревается правильно.
Контактная часть может быть закреплена в корпусе батареи несколькими каплями супер-клея.
Аккумулятор готов к сборке.
Что ж, когда вещь скручена, но это не мое дело, я просто склеиваю половинки вместе с «Моментом».
Аккумулятор заряжается стандартным зарядным устройством. Однако алгоритм работы меняется.
У меня есть два зарядных устройства: DC9710 и DC1414 T. И теперь они работают по-другому, поэтому я расскажу вам, как именно.
Зарядное устройство Makita DC9710 и литиевая батарея
Ранее батарея контролировалась самим устройством. Когда он достиг своего полного уровня, он остановил процесс и сообщил о завершении зарядки зеленым индикатором. Но теперь схема BMS контролирует контроль уровня и отключение электроэнергии. Поэтому, когда зарядка будет завершена, красный светодиод на зарядном устройстве просто погаснет.
Если у вас просто есть это старое устройство, вам повезло. Потому что с этим все просто. Диод включен. заряжается. Не горит. зарядка завершена, аккумулятор полностью заряжен.
Зарядное устройство Makita DC1414 T и литиевая батарея
Есть небольшой нюанс, который нужно знать. Эта память более новая и предназначена для зарядки более широкого диапазона аккумуляторов от 7,2 до 14,4 В. Процесс зарядки, как обычно, включается при включенном красном светодиоде:
Но когда батарея (которая должна иметь максимальное напряжение 10,8 В в случае NiMH-элементов) достигает 12 вольт (у нас есть литий-ионные элементы с максимальным общим напряжением 12,6 В), крыша взорвет зарядное устройство. Потому что он не понимает, какую батарею он заряжает: 9,6 вольт или 14,4 вольт. И в этот момент Makita DC1414 переходит в режим ошибки, попеременно мигая красным и зеленым светодиодами.
Это нормально! Ваша новая батарея все еще будет заряжаться. хотя и не полностью заряжена. Напряжение будет около 12 вольт.
То есть вы теряете часть емкости с этим зарядным устройством, но, похоже, вы сможете выжить.
Общая модернизация батареи Bosch оBoschлась около 1000 рублей. Новый Makita Makita PA09 стоит в два раза дороже. Более того, в итоге мы получили в два раза больше энергии, и дальнейший ремонт (в случае отказа несколько раз) будет заключаться только в замене литий-ионных элементов.
Предупреждение: эта статья и ее изображения защищены авторским правом. Частичное или полное воспроизведение других ресурсов без разрешения запрещено.

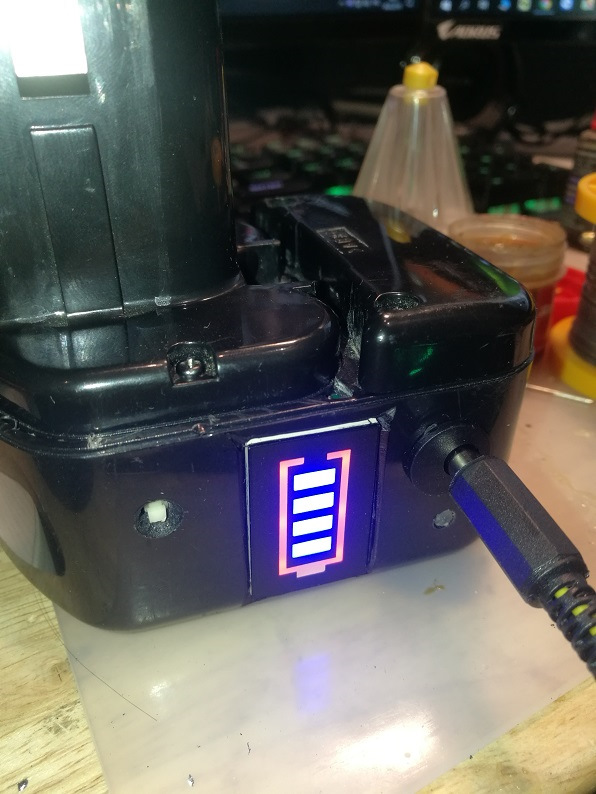

Переделка 12В шуруповерта с Ni-Cd на Li-ion аккумуляторы
ОК
Для переделки потребуется:
Преимущества Li-ion батарей перед Ni-Cd – меньшие габариты и вес, при большей емкости, а так же отсутствие так называемого «эффекта памяти». Но у литий ионных батарей есть серьезные недостатки, а именно:
А сейчас про BMS плату, она тоже с AliExpress.
Вес переделанного аккумулятора 376 грамм, следовательно, инструмент стал легче на 182 грамма. В заключении хочу сказать, что данная переделка того стоит. Шуруповерт стал мощнее и заряда хватает намного дольше, чем с родным аккумулятором. Переделывайте, не пожалеете!
ОК
Оцени самоделку:
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
Преимущества и недостатки
Есть у литиевых аккумуляторов и некоторые специфические недостатки.
- Самым заметным является существенное падение практической емкости при работе на морозе. При отрицательных температурах инструмент, оснащенный литиевыми батареями, время от времени приходится отогревать, при этом электрическая емкость полностью восстанавливается.
- Вторым заметным недостатком является не слишком большой срок службы. Несмотря на заверения производителей, лучшие образцы при самой аккуратной эксплуатации выдерживают не более трех-пяти лет. Уже через год после покупки литиевый аккумулятор любой распространенной марки при самом аккуратном использовании может потерять до трети емкости. Через два года от исходной емкости останется едва ли половина. Средний срок нормальной эксплуатации – два-три года.
- И еще один заметный недостаток: цена литиевых батарей намного выше, чем стоимость все еще широко применяемых в ручном электроинструменте батарей никель-кадмиевого типа.
