Переделка шуруповерта 18 v на сетевое питание

Советы по использованию

Эксперты изменения шуруповертов, которые с легкостью справляются с установленной задачей, советуют начинающим следовать определенным правилам:

  • Сетевой шуруповерт в состоянии функционировать несколько часов подряд, поэтому давайте ему пятиминутные передышки для предохранения от перегрузок.
  • Провод должен крепиться в области локтя для предотвращения помех при работе.
  • Блок питания систематически надо чистить от пыли и грязи.
  • Аккумулятор (новый) предусмотрен заземлением.
  • Не рекомендовано употреблять большое количество удлинителей.
  • Не применять шуруповерт при высотных работах (начиная от двух метров и выше).

Следование данным советам поможет сохранить инструмент в рабочем состоянии и продлит его срок эксплуатации.

Блок питания на 14В своими руками из китайских приборов

Недорогой способ создания блока питания для шуруповерта с напряжением 14В – переделка из китайских БП. Их входное напряжение несколько больше: следует заменить резисторы.

Для этого следует:

  1. Выпаять из электрической схемы китайского БП резистор R10. Сопротивление постоянного резистора составляет 2320 Ом.
  2. Припаять старый резистор БП в печатную плату.
  3. Выставить сопротивление в 2300 Ом.

Сила тока не должна превышать 9А, иначе БП для шуруповерта вскоре перестанет работать.

Далее полученная схема монтируется в корпус шуруповерта, предварительно изолировать радиоэлементы для предотвращения короткого замыкания. В корпусе блока питания шуруповерта проделать вентиляционные отверстия. Далее инструмент подключают к сети 220 Вольт и проверяют работоспособность.

Таким же образом можно сделать БП из любых покупных резисторов. Проще всего преобразовать схему, впаивая дополнительные диоды. Китайский резистор выпаивается и заменяется на аналог с возможностью косвенного понижения входного напряжения.

Как переделать аккумуляторное устройство на шуруповерт от сети 220 вольт

Сегодня шуруповерт относится к приборам, которые мы очень часто используем в быту. На производстве он также незаменим. Этот прибор подходит для выполнения различных электромонтажных и строительных работ. С его помощью собирают мебель и другие предметы, конструкция которых требует наличия резьбовых соединений.

Шуруповерт с аккумуляторным приводом обладает компактностью и мобильностью. Но не все рады этим преимуществам, потому, что у прибора быстро садится аккумулятор, и приходится прерывать работы на половине пути. Поэтому, многих владельцев данного инструмента интересует вопрос, как можно переделать шуруповерт с аккумулятором на сетевой.

Для того чтобы переделать аккумуляторное устройство на сетевой шуруповерт, необходимо заранее подготовить материалы и инструменты для работы

Причиной данного решения становится еще и тот факт, что при долгом неиспользовании прибора происходит самостоятельная его разрядка аккумулятора, которая приводит к поломке шуруповерта из-за разрушения некоторых элементов. Отремонтировать вышедшую из строя батарею невозможно, а приобрести новую не всегда предоставляется возможным. Нередко комплектующие детали можно приобрести только у официальных представителей фирмы-производителя. Соответственно стоимость нового аккумулятора будет практически равна стоимости нового шуруповерта. Поэтому, некоторые умельцы приходят к решению превратить шуруповерт в сетевой.

Необходимые для этого материалы и инструменты:

  • Зарядное устройство от этого шуруповерта;
  • Его родной аккумулятор;
  • Мягкий многожильный электрический кабель;
  • Паяльник и припой;
  • Изоляционная лента;
  • Кислота.

Для начала, к клеммам зарядного устройства нужно припаять отставшие концы кабеля. Нужно знать, что медные провода кабеля с латунными контактами можно спаять лишь после того, как обработать их кислотой. Специалисты рекомендуют использовать специальный припой, но иногда используются и самые простые способы в виде обработки кислотой.

Варианты источника питания

Поскольку для работы шуруповерта необходимо напряжение гораздо ниже, чем в централизованной сети, для сетевого инструмента необходим электрический адаптер – блок питания, который будет преобразовывать 220 Вольт переменного в 12, 16 или 18 Вольт постоянного значения. Существует несколько вариантов источника питания.

Импульсный

Импульсные аппараты – инверторная система. Подобные блоки питания сначала выпрямляют входное напряжение, затем преобразуют его в высокочастотные импульсы, которые подаются либо через трансформатор, либо напрямую. Стабилизации напряжения за счет обратной связи добиваются двумя способами:

  • за счет выходной трансформаторной обмотки при наличии источников с гальванической развязкой;
  • с помощью обычного резистора.

Такой источник питания, как правило, имеет достаточно высокий КПД – порядка 98%. Импульсные блоки предусматривают защиту от короткого замыкания, чем обеспечивают безопасность устройства, а также блокировку при отсутствии нагрузки. Среди явных минусов главным является более низкая мощность по сравнению с трансформаторным вариантом. Кроме того, действие аппарата ограничено нижним пределом нагрузки, то есть при мощности ниже допустимого уровня блок питания работать не будет. Пользователи также отмечают повышенный уровень сложности ремонта по сравнению с трансформатором.

Трансформаторный

Трансформаторы считаются классическим вариантом блока питания. Линейный источник питания представляет собой симбиоз нескольких компонентов.

  • Понижающий трансформатор. Обмотка силового устройства рассчитана на напряжение в сети.
  • Выпрямитель, функция которого заключается в преобразовании переменного тока сети в постоянный. Различают два вида выпрямителей: однополупериодный и двухполупериодный. В составе первого 1 диод, во втором – диодный мост из 4-х элементов.

Также схема может включать другие комплектующие:

  • конденсатор большой емкости, необходимый для сглаживания пульсаций, расположенный после диодного моста;
  • стабилизатор, который обуславливает постоянное выходное напряжение, несмотря на любые скачки во внешней сети;
  • защитный блок от коротких замыканий;
  • высокочастотный фильтр для устранения помех.

Популярность трансформаторов обусловлена их надежностью, простотой, возможностью ремонта, отсутствием помех и низкой стоимостью. Среди недостатков только громоздкость, большой вес и низкий КПД. При выборе или самостоятельной сборке трансформаторных блоков питания следует учитывать, что выходное напряжение должно быть чуть выше необходимого для работы инструмента. Дело в том, что его часть забирается стабилизатором. Например, для шуруповерта с питанием на 12 Вольт выбирают трансформаторный блок питания со значением напряжения на выходе 12-14 Вольт.

Как переделать своими руками

Для того чтобы шуруповерт работал от сети с напряжением 220 Вольт, необходимо соорудить блок питания, выдающий на выходе 12, 14, 16 или 18 Вольт в зависимости от модели инструмента. При помощи имеющегося корпуса аккумуляторного зарядного устройства можно сделать сетевую зарядку, выполняя действия в следующей последовательности.

  • Определить размеры корпуса. Сетевой блок нужно сделать такого размера, чтобы он поместился внутрь.
  • Малогабаритные источники обычно помещаются в корпус самого шуруповерта. Для этого требуется разобрать аккумулятор и вынуть все внутренности. В зависимости от модели инструмента корпус бывает разборным либо склеенным. В последнем варианте придется ножом вскрыть инструмент по шву.
  • С помощью маркировки определяем напряжение и силу тока. Как правило, производители не указывают последний параметр, но вместо него присутствует такой, как мощность, или полная электронагрузка, выраженная в Ваттах. В этом случае сила тока будет равна частному от деления мощности на электрическое напряжение.
  • На следующем этапе к контактам зарядного аппарата нужно припаять электропровод. Поскольку клеммы обычно изготовлены из латуни, а жилы сделаны из меди, выполнить эту задачу сложно. Для их соединения применяют специальную кислоту, которой обрабатывают латунную поверхность перед пайкой.
  • Обратные концы провода соединяются с выходом из батареи. Важным моментом является соблюдение полярности.

Чтобы блок питания работал правильно, следует подключить кабель с выполнением всех правил:

  • в конструкции делается отверстие, чтобы завести туда провод;
  • фиксация кабеля внутри корпуса осуществляется с помощью изоленты.

Конечно, было бы проще подключиться к сети напрямую с помощью вилки и розетки. Однако в этом случае устройство откажется работать. Во-первых, потому что рассчитано на постоянное небольшое напряжение, а в сети переменное и большое. Во-вторых, так безопаснее. Необходимы элементы для электрической цепи (диоды, резисторы и т. п.) можно покупать, а можно заимствовать из ненужных бытовых приборов, например, из энергосберегающей лампы. Бывает, что блок питания целесообразнее сделать полностью своими руками, а иногда лучше купить готовый.

Самодельный блок

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. В этом случае для внутреннего наполнения пригодятся либо китайский блок питания на 24 Вольта, либо какие-то готовые БП, либо источник питания собственной сборки. Начало любой модернизации – электрическая схема. Ее необязательно чертить по всем правилам, достаточно от руки изобразить последовательность подключения деталей. Это позволит выявить ряд элементов, необходимых для работы, а также поможет избежать ошибок.

Переделка покупных блоков

Аналогично китайскому устройству можно встроить в аккумуляторную коробку и другие готовые источники питания. Их можно приобрести в любом магазине радиодеталей

Важно, чтобы выбранная модель была рассчитана на работу с сетью в 220 Вольт и имела подходящее рабочее напряжение на выходе. Модернизация в этом случае будет осуществляться следующим образом

  • Сначала разбирают купленное устройство.
  • Далее переделывают конструкцию под необходимые параметры аналогично реконструкции китайского источника питания, описанного выше. Перепаивают сопротивление, добавляют резисторы или диоды.
  • Длину соединительных проводов следует выбирать исходя из габаритов аккумуляторного отделения электроинструмента.
  • Тщательно изолируют спаянные места.
  • Плату лучше оборудовать радиатором для охлаждения.
  • Трансформатор целесообразнее разместить отдельно.
  • Собранную схему монтируют внутри аккумуляторного отсека и фиксируют. Для надежности плату можно приклеить.
  • Присоединяют электрический кабель с учетом полярности. Все токопроводящие детали следует изолировать, дабы избежать короткого замыкания.
  • В корпусе необходимо просверлить несколько отверстий. Одно – под выход электрокабеля, другие – для отведения горячего воздуха, чтобы обеспечить циркуляцию и уменьшить степень нагревания шуруповерта во время работы.
  • По завершении работы проверяют функционирование прибора.

Подключение аккумуляторного шуруповерта к сети 220 В: сетевой адаптер

Привести в движение электропривод шуруповерта от сети напряжением 220 В может сетевой адаптер. Его можно приобрести в готовом виде – цена позволяет. Можно сделать самому. Покупной адаптер нужно вставить в корпус аккумулятора шуруповерта, предварительно вынув батареи. Единственный недостаток – небольшая длина шнура.

Сетевой адаптер для шуруповерта своими руками: материалы

Если есть необходимость сделать сетевой адаптер своими руками, то для этого идеально подойдет зарядка для ноутбука. Процесс переделки аккумуляторного шуруповерта в сетевой несложный и не занимает много времени. Для этого нужно иметь:

  1. Зарядное устройство от ноутбука.
  2. Шуруповерт с аккумулятором, бывшим в употреблении.
  3. Электрический провод.
  4. Изоленту.
  5. Паяльник и припой.
  6. Кислоту.

Сетевой адаптер для шуруповерта своими руками: пошаговая инструкция

Процесс переделки включает в себя следующие действия:

  • Сначала нужно обязательно померить выходное напряжение на устройстве. Оно должно составлять 19 В.
  • После этого нужно взять аккумулятор и разобрать. Если он скручен винтами, то просто развинтить их, если склеен, то предварительно его необходимо обстучать резиновым молотком. Корпус вычистить от грязи и подготовить к дальнейшей работе, просверлив в нем отверстие для силового кабеля.
  • Теперь нужно отрезать разъем и зачистить провода от изоляции.
  • Аккумуляторную батарею не стоит выбрасывать сразу. Она какое-то время может служить противовесом. Центр тяжести шуруповерта смещен и находится в районе рукоятки. При удалении гальванических элементов его место изменится, и работать с инструментом будет неудобно.
  • К проводам, идущим от клемм аккумулятора, нужно присоединить удлиненный кабель от зарядки ноутбука. Предварительно его необходимо пропустить через подготовленное отверстие в корпусе. Кабель можно припаять или сделать скрутку, заизолировав изолентой.
  • Когда все готово, необходимо все уложить в корпус и проверить полярность. После этого протестировать шуруповерт.

Стратегия при переделке питания

Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.

Таблица 1: Варианты создания внешнего питания инструмента

Организация способа питания шуруповерта
Преимущества
Недостатки
Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента.
+ Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия.
+ Нет необходимости приобретать дополнительное комплектное изделие.
+ Напряжение питания соответствует инструменту.
+ Устройство самого инструмента практически не меняется.
– Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки.
– Часто ощущается нехватка мощности.
– Зарядка располагается отдельно

Приходится постоянно обращать на нее внимание, чтобы не наступить при работе.
Блок питания устанавливается внутри корпуса аккумуляторного блока.
+ Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов.
+ Задача упрощается многократно. Многие считают такой способ решения довольно интересным

Снаружи останется только провод, соединяемый в электрическую сеть 220 В.
+ Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная.
+ Нет вмешательства в конструкцию шуруповерта.
– Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт.
– При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции.
Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт.
+ Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени.
+ Потери мощности минимальные. Провода низкого напряжения короткие.
+ Отличное инженерное решение.
+ Основная электрическая часть не подлежит изменению.
– Потребуется подобрать детали для изготовления нового блока питания.
– Нужно иметь опыт выполнения подобных работ.
Установить наружный блок питания от сети требуемой мощности.
+ Переделка не отличается большой сложностью.
– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать готовый блок питания для компьютера
+ Небольшая переделка, которую сумеет выполнить даже начинающий мастер.
+ Блок питания от компьютера можно найти или недорого приобрести.
+ Потребуется найти устройство, рассчитанное на мощность более 300 Вт.
– Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
– Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
– Придется покупать подходящий блок питания.
Использовать для работы автомобильный аккумулятор
+ Потребуется только переделка на входе к управлению шуруповертом.
+ Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью.
– Придется разобрать шуруповерт и выполнить пайку всех соединений.
– Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

  1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.

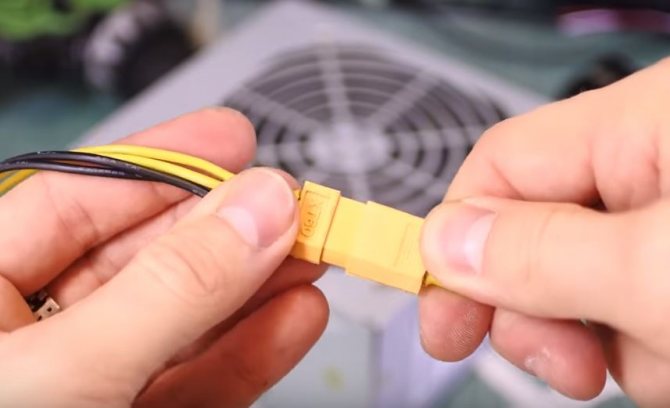

  1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
  2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

  1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

  1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

  1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Модификации без стабилизаторов

Существует множество самодельных устройств без стабилизаторов. Проводимость у блоков данного типа составляет около 4,4 мк. Преобразователи в данном случае подвержены импульсным нагрузкам от сети 220 В. Также надо помнить, что устройства сильно перегружаются от волновых помех. Если рассматривать модификации на дипольных триггерах, то у них имеется только один переходник. Дополнительно стоит отметить, что фильтр устанавливается за преобразователем. Обкладка под него припаивается на выходе. Специалисты говорят о том, что тиристор можно использовать низкой проводимости. Однако сопротивление в цепи не должно опускаться ниже уровня 45 Ом.

Если рассматривать устройства на проводных конденсаторах, то для моделей подбираются конденсаторы на 3,3 пФ. Устанавливаются они только с канальными фильтрами, а проводимость у блоков данного типа равняется примерно 50 Ом. Для того чтобы самостоятельно собрать устройства, используются контактные выпрямители на диодах. Коэффициент проводимости у них в среднем составляет 5,5 мк.

  • https://derevyannie-doma.com/tehnologii/blok-pitaniya-dlya-shurupoverta-12-18v-kak-sdelat-svoimi-rukami.html
  • http://obinstrumente.ru/elektroinstrument/shurupovert/peredelka-shurupoverta-na-setevoe-pitanie.html
  • http://obustroen.ru/instrumenty-i-oborudovanie/mehanizirovannye/dreli-i-perforatory/blok-pitaniya-dlya-shurupoverta-18v-svoimi-rukami.html
  • http://fb.ru/article/264226/kak-sdelat-blok-pitaniya-dlya-shurupoverta-v-svoimi-rukami

Блок питания от компьютера

Радиорынок богат таким продуктом. Тем более, что стоит он довольно мало. Для наших целей более всего подходят элементы АТ-типа.

Особенно удобно использовать компьютерный БП по той причине, что все его характеристики указаны правильно, а не так, как это происходит с некоторыми пусть даже и новыми элементами из Китая.

Блоки данной категории оснащены кнопкой включения и имеют встроенный охлаждающий вентилятор и у них  довольно хорошая система предотвращения перегрузки. Но если вы будете самостоятельно мастерить новый корпус, то обеспечьте наличие в нём достаточных размеров вентиляционного отверстия.

Компьютерный блок питания можно использовать как в собранном виде, так и в разобранном. В первом случае это будет выносной элемент, а во втором – встроенный в шуруповерт.  В компьютерном блоке питания вы найдёте всё, что только может понадобиться: трансформатор, достаточно мощная диодная сборка (у меня такая была на 5 Вольт) и т.д. А силовые транзисторы, например, можно взять от монитора того же компьютера. А микросхему для сборки можно купить, тем более, что стоит она всего-ничего.

Учтите, что диоды обязательно устанавливаются на теплоотвод и изолируются от радиатора с помощью слюдяных прокладок.

Как переделать?

Рассмотрим, как переделать аккумуляторный шуруповерт в сетевой, используя блок питания от компьютера. Но прежде чем отправляться разбирать старый системник или в магазин, чтобы купить новый БП, почитайте, что написано на корпусе шуруповерта. Обычно там указано рекомендуемое напряжение, чаще всего это 12 В. Для такого варианта блок питания отыскать проще простого. Но вот если указано большее значение, то к некоторых случаях поиски могут затянуться. Словом, переделывайте только 12-вольтовый шуруповерт, чтобы не усложнять себе жизнь.

Шаг 1. Снимите б/у блок питания на 500 Вт со старого системника или купите самый дешевый в любом магазинчике или сервисе по ремонту компьютеров.


Приобретите блок питания

Шаг 2. Всю подробную информацию о технических характеристиках компьютерного блока вы сможете прочитать на наклейке, которая находится на боку этой детали.


Изучите характеристики блока питания

Шаг 3. Затем можно приступать к переделке. Разберите родную, но закончившую работать батарею и выньте из него все питающие элементы.


Разберите старую батарею

Шаг 4. Аккумуляторы нам уже не нужны, но сохраните клеммодержатели и клеммы. Аккуратно снимите последние с батарей.


Снимите клеммодержатели


Аккуратно снимите клеммы

Шаг 5. К клеммам припаяйте провод сечением 3 мм² , предварительно зачистив его.


Припаяйте к клеммам провод


Вот так должно получиться

Шаг 6. Закрепите клеммы на клеммодержателе.


Закрепите клеммы на клеммодержателе

Шаг 7. Запомните, что «минусовой» провод у вас — синий (например). Вставьте клеммы согласно этой информации и символам на корпусе батареи в сам корпус.


Вставьте клеммы внутрь корпуса

Шаг 8. Удерживая клеммодержатель внутри, просверлите корпус бывшей батареи в верхней части сверлом диаметром 3 мм.


Сделайте отверстие в корпусе

Шаг 9. Снимите фаску сверлом побольше, чтобы шуруп на 3 мм легко утапливался в пластике (его шляпка не должна выступать).


Снимите фаску и вкрутите шуруп

Шаг 10. Затяните шуруп. Таким образом вы зафиксируете внутри корпуса от батареи сами клеммы и провод.

Зафиксируйте шурупом клеммодержатели внутри корпуса

Шаг 11. В корпусе от батареи просверлите еще одно отверстие, чтобы вывести провод питания из него.

Сделайте второе отверстие в корпусе батареи

Шаг 12. Рекомендуем зафиксировать провод внутри корпуса, чтобы он не тянул клеммы, когда во время работы вы будете натягивать шнур. Для этого на определенном расстоянии на выходе провода из корпуса намотайте несколько слоев изоленты. Она не даст проводу вылезать из отверстия на большее чем нужно расстояние.


Изолента поможет зафиксировать провод

Шаг 13. Соберите корпус батареи назад, скрутите все детали. Батарея-заглушка с возможностью подключения шуруповерта к сети готова.

Соберите корпус батареи

Шаг 14. Но это еще не все. Теперь нужно подключить нашу заглушку к блоку питания. Еще раз посмотрите на информационную наклейку на нем: там будет указано, каким цветом провода дают напряжение на 12 вольт. Здесь это желтый и черно-желтый провода.


Посмотрите цвета проводов

Шаг 15. Соедините параллельно один черно-желтый и один желтый провод, а также два черных («земля»). Если у вас только одна линия на 12 В, то возьмите просто два желтых провода и два черных.


Скрутите параллельно нужные провода Вот так должно получиться

Шаг 16. Припаяйте провода к силовому разъему XT60.


Припаяйте провода к XT60

Шаг 17. Припаяйте провод, идущий от батареи-заглушки, к другой части разъема.


Провод от батареи тоже припаяйте

Вот так должно получиться

Шаг 18. Чтобы запустить блок питания от компьютера без самого системника, замкните зеленый провод на черный — на землю. Это можно сделать перемычкой из обычной скрепки.


Замкните контакты скрепкой

Шаг 19. Блок питания готов к работе. Можно его включать. Лишние провода можно отрезать или смотать в пучок, чтобы не мешали.


Лишние провода можно отрезать. Не забудьте про изоляцию

Шаг 20. Проверьте работоспособность системы. В целом шуруповерт готов к работе от сети. А так как была изготовлена батарея-заглушка для такого подключения, то есть провода не были напрямую подключены к прибору, то при желании на такой шуруповерт можно купить новый аккумулятор и пользоваться и им, и этой системой.


Шуруповерт переделан и готов к работе

Состав аккумулятора

Конструкторских отличий от аккумуляторов разных шуруповёртом практически нет, так как везде система похожа, и отличаться может внешним видом или контактами. Корпус состоит из последовательно соединённых элементов, количество которых ограничено вольтажом каждого и аккумулятора в целом. К примеру, используя наиболее популярные модели аккумуляторов – никель-кадмиевые, понадобится около 10-12 штук для полноценного питания устройства. Каждый аккумулятор имеет ёмкость, указанную в ампер-часах. Чем она выше, тем дольше устройство будет работать без подзарядки при определённой мощности.

Аккумулятор в разборе Источник amperof.ru

Способы переделки аккумуляторного шуруповерта в сетевой

Умелые мастера, разбирающиеся в электронике, придумали несколько простых способов переделки аккумуляторного варианта в работающий от сети. Цель любой из этих переделок — обеспечить двигатель устройства необходимым ему для работы напряжением. То есть напряжение в 220 В с переменным током должно преобразовываться в напряжение 12 или 18 В с постоянным. Посмотрим, какие способы есть.

Шуруповерт, запитанный через блок питания от компьютера

Таблица. Способы переделки аккумуляторного шуруповерта

СпособКраткое пояснение
Подключение через стандартное зарядное устройствоМногие аккумуляторные шуруповерты имеют в комплекте стандартное зарядное устройство, которое уже рассчитано на подключение к электросети, имеет соответствующее напряжение и в целом не требует серьезного вмешательства в конструкцию шуруповерта. Но сам зарядник будет лежать на столе и в некоторых случаях мешать работать.
Готовый блок питания, установленный в корпус прибораЭто тоже достаточно простой вариант переделки, предполагающий установку стандартного блока питания в корпус от изжившей себя батареи. Из шуруповерта будет торчать только сетевой шнур. Сложности — необходимость поиска подходящего по размеру блока питания, причем он будет греться внутри корпуса, а значит, работу все равно придется периодически прерывать.
Установка самодельного блока питания в корпусВ этом случае блок питания изготавливается своими руками и как в предыдущем случае ставится в корпус. Из устройства торчит только шнур. Но работа сложная: нужно найти подходящие детали и собрать блок. Требуется опыт сбора и пайки микросхем, радиодеталей и т.д.
Использование внешнего блока питанияПростой вариант, предполагающий подключение шуруповерта к подходящему по параметрам блоку питания. Сложности есть — нужно разбирать прибор и понимать, как правильно подключиться к его схеме. А также в некоторых случаях непросто отыскать подходящий блок питания.
Применение блока питания от компьютера

Вариант достаточно простой — инструмент подключается к компьютерному блоку. Но это габаритный элемент, который занимает много места. Но зато такой блок найти легко — подойдет практически любой, если он имеет мощность от 300 Вт.

В любом случае для переделки шуруповерта потребуются изолента, блок питания, гибкий медный провод сечением 2,5-4 мм. Также не забудьте добыть паяльник и припой. Изоленту можно заменить термоусадочной трубкой подходящего к проводу диаметра. А, чтобы зачистить контакты, нужен монтажный нож. Отвертка пригодится для разбора корпуса старого аккумулятора и самого шуруповерта.

Переделка аккумуляторного шуруповерта — задача не самая сложная и уж точно интересная

Самодельный БП

Необходимо приниматься за изготовление самодельного БП в том случае, если есть знания в области радиотехники. Нужно подготовить детали и инструмент заранее и полностью сосредоточиться на работе, во время которой возможен выход из строя радиоэлемента или поражение электрическим током (напряжение питания 220 В).

Простейшая схема

При изготовлении необходимо подготовить корпус для монтажа радиодеталей, инструмент, кусок гетинакса, провод и радиодетали. После чего приступить к сборке согласно схеме 1.

Схема 1 — Простой БП на 12 или 18 вольт.

Трансформатор подойдет практически любой со следующими параметрами: мощность 250..300 Вт, напряжение на вторичке 24..30 В, а ток номиналом от 15 А и выше. Диодный мост собирается из мощных диодов (подобрать по справочнику). После сборки необходимо проверить напряжение питания: если оно выше необходимого значения, то нужно уменьшить напряжение II обмотки (уменьшение количества витков). При низком напряжении домотать вторичку проводом такого же сечения. После сборки произвести монтаж в корпусе.

При условии, что шуруповерт недостаточно мощный, можно произвести монтаж, непосредственно, в аккумуляторном отсеке. Если БП собирается отдельно, рекомендуется обеспечить охлаждение, потому что во время запуска двигателя номинальный ток увеличивается в 7 раз. В результате этого увеличения происходит нагрузка на БП, и он начинает греться. Нагревание происходит из-за недостаточной мощности источника питания. После готовности БП нужно проверить шуруповерт: запускать его несколько раз и удостовериться в отсутствии нагрева радиоэлементов. При эксплуатации переделанного шуруповерта нужно придерживаться основных требований:

  1. Необходимо давать инструменту время на остывание после каждых 20..30 минут работы.
  2. Не работать на большой высоте или делать это аккуратно (возможно падение БП и, вследствие этого, утрата равновесия и получение травмы).
  3. Следить за состояние питающего кабеля, он не должен пережиматься (может привести к КЗ, которое чревато отрицательными последствиями для инструмента и человека).

Таким образом, при выходе аккумулятора шуруповерта на 18 В или 12 В, вовсе необязательно покупать новую батарею или шуруповерт. Все зависит от сферы применения инструмента: при надобности мобильности инструмента следует заменить аккумулятор или приобрести новый шуруповерт. В случае когда мобильность не играет особой роли, нужно переделать его на питание от сети. Следуя простым рекомендациям и соблюдая правила техники безопасности, можно не только увеличить вероятность продления срока эксплуатации, но и снизить риск получения травмы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
