Переделка конного плуга под мотоблок

Как правильно пахать землю трактором?

Перед пахотой на тракторах тщательно готовят поле, удаляя с него высохшую растительность и другие посторонние предметы

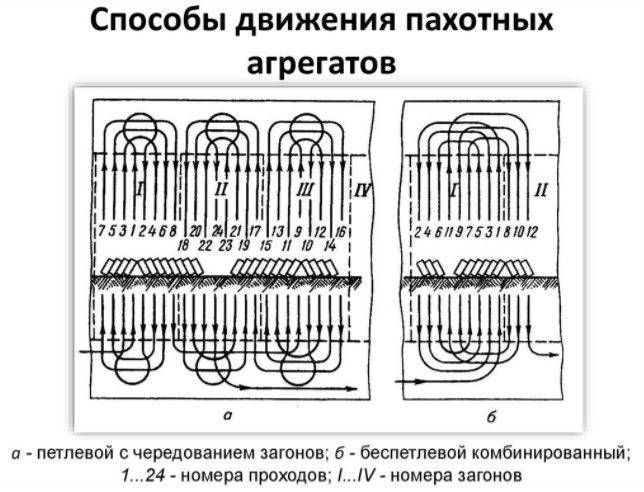

Важно правильно выбрать направление перемещения трактора. Так, для равнинной местности, направление вспашки должно ежегодно меняться. На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны

На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах

На угодьях со сложной геометрией пахать нужно вдоль самой длинной стороны. На холмистых и полях, подверженных водной или ветровой эрозии, обработку почвы ведут поперек склона или направления смыва (потока ветра). Самыми распространенными способами вспашки тракторами – петлевой и беспетлевой, изображенные на схемах.

Оптимальной скоростью движения трактора для пахоты считается 5-8 или 8-12 км/ч (для скоростных плугов).

Контроль качества пахоты оценивает агроном по таким показателям:

глубина обработки – отклонение от заданного параметра не должно превышать 5 %;
выравненность;
гребнистость;
степень заделки остатков растений и минеральных удобрений.

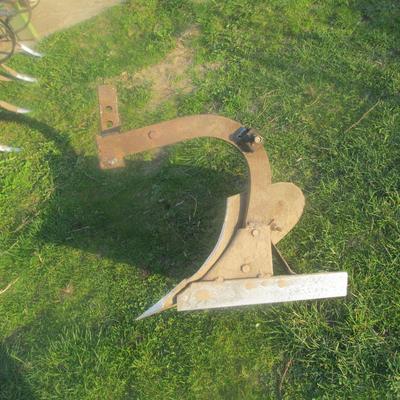

Плуг к мотоблоку своими руками из конного почвообработщика

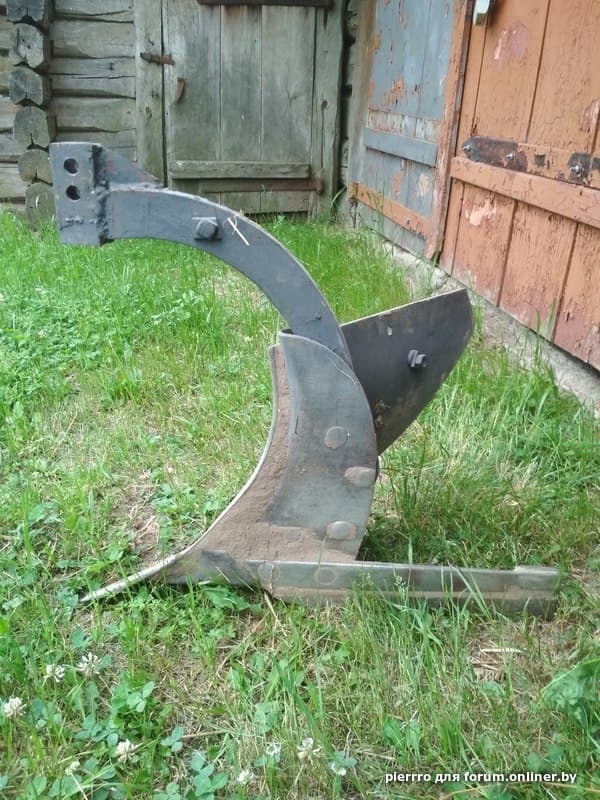

Не менее жизнеспособной идеей является переработка старого конного плуга под мотоблок. Полное описание процесса приводится в видео.

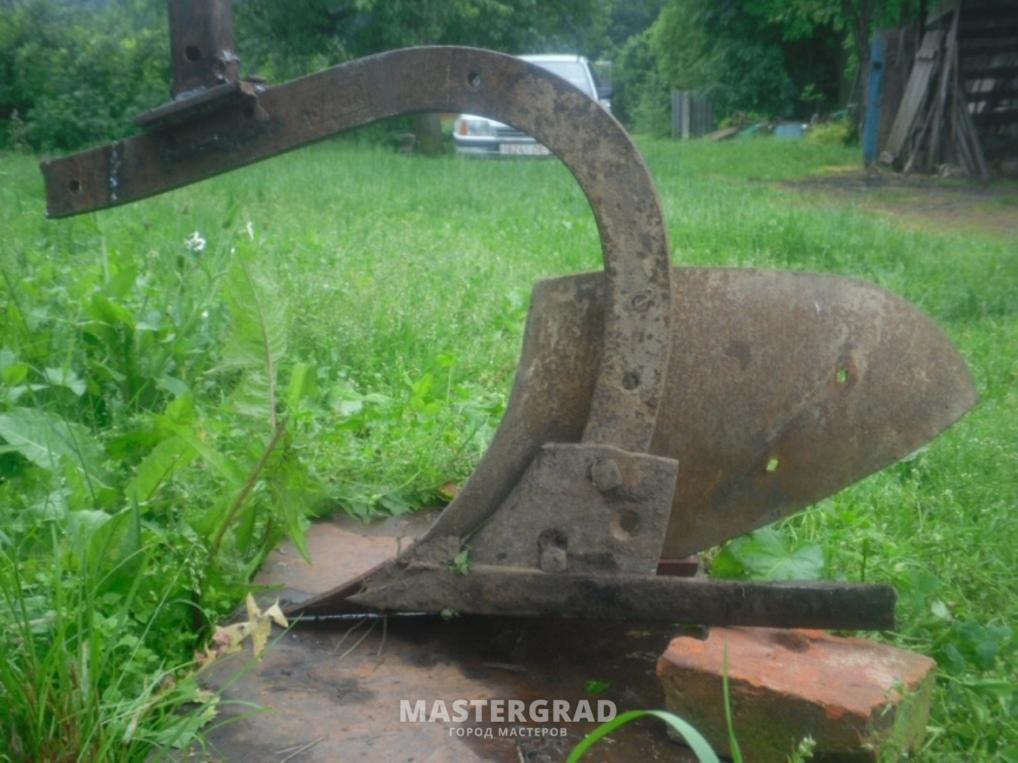

Особенностью всех без исключения конских плугов считается их тяжеловесность, создаваемая громоздким отвалом. Если такой плуг без переделки установить на мотоблок, земля не будет откидываться.

В этом заключается большой плюс, поскольку лемех конского плуга не претерпит никаких изменений.

Чтобы из конского сделать плуг на мотоблок понадобится:

самостоятельно изготовить отвал, который вырезается по заранее составленному чертежу из стальной заготовки (3 см толщина). Для точности желательно сделать картонный шаблон;
после вырезания нержавеющему отвалу предается специальная форма;
снять конский отвал и установить вместо него самодельный;
снять ручки, которые были на вертикальной оси;
вместо них приварить металлические крепления, через которые плуг будет навешиваться к мотоблоку.
если в ходе полевых испытаний окажется, что переделанный конский плуг плохо отбрасывает, следует слегка загнуть лемех, чтобы мог сильнее врезаться в почву.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже. Для его изобретения понадобится сделать (обозначения согласно чертежа):

лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
боковую часть стойки (б);
пластину для распорки (в);
основание изделия (г);
уголок (д);
стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист. Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива. На предложенном чертеже он выделен желтым цветом.

Как установить и отрегулировать?

Неважно, какой плуг используется с техникой — это навесное оборудование необходимо прицепить посредством специального крепления. Оно может быть двух типов:

Оно может быть двух типов:

стационарное;
универсальное.

Первый вариант лучше рассмотреть более подробно, поскольку он позволяет настраивать устройство так, как нужно.

Производят сцепку с соблюдением следующей последовательности.

Сначала потребуется поставить агрегат на возвышенность — это могут быть просто кирпичи или брёвна.
К фаркопу прикладывают сцепку таким образом, чтобы отверстия совпадали полностью.
Используя болт, фиксируется сцепление, но слишком сильно не требуется затягивать резьбу, поскольку повышенная жёсткость станет причиной некачественно выполненной работы. Если во время эксплуатации навесного оборудования создаётся лишнее сопротивление, плуг начинает кидать из стороны в сторону. Вот почему требуется небольшой зазор.

Закрепить плуг не составит труда даже новичку.

Процесс регулировки также можно разделить на несколько этапов:

определение необходимой глубины, на которую плуг будет погружаться в землю;
регулировка угла наклона полевой доски;
настройка угла отвала.

Не каждый оператор знает, на сколько плуг лучше всего погружать в грунт. На самом деле эта величина должна быть равна высоте металлической части штык-лопаты. Если она будет слишком маленькой, тогда все корни и сорняки останутся в земле; будет чересчур большой — неплодородный слой земли смешается с плодородным.

Настраивают, используя три болта, которые расположены на месте стыка стойки плуга и замка. Поднимать навесное оборудование или опускать — решает оператор.

Для настройки уровня наклона доски используют винтовую рукоятку. Техника снова поднимается на кирпичи или брёвна, рукоятки потребуется так сильно вывернуть, чтобы полевая доска оказалась на земле. Ручку поворачивают в обратную сторону, пока доска не встанет над грунтом на расстоянии трёх сантиметров. Если этот показатель сделать слишком большим, то плуг будет постоянно цепляться об землю, поэтому мотоблок начинает буксовать.

При выполнении работы по настройке угла отвала, техника ставится на край участка, который требуется обработать. Делается первая стартовая борозда, чтобы понять, какая глубина присутствует и подходит ли она. Оператор должен идти прямо; если нет опыта, тогда в помощь натянутая верёвка. Колесо ставят в проделанную колею, а плуг устанавливают перпендикулярно поверхности грунта. Если под рукой есть угольник, его стоит обязательно использовать.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

лемех из стали легированной;
щиток боковой стойки, выполнен из Ст3;
пластина распорная, изготовлена из Ст3;
пластина для основания тоже из Ст3;
доска полевая, уголок 30 на 30 миллиметров;
стойка, выполнена из трубы диаметром 40 миллиметров.

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал, чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

Крепление лемеха состоит из таких деталей:

лемех;
винт М8 с потайной головкой;
пластина основания;
отвал;
уголок 30 на 30 и на 90 мм;
гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком. После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Плуг однокорпусный

Самодельный однокорпусный плуг для мотоблока представляет собой легкую конструкцию. При его изготовлении не понадобится специальных инструментов и оборудования. Материал для изготовления и инструменты вы можете найти у себя в сарае или в гараже.

Опыт многих людей, которые экспериментировали с устройством и его чертежами, говорит нам о том, что необходимо выполнить лемех съемным, чтобы перед самой пахотой его можно было затачивать.

При выборе материала для режущей части своего устройства, лучшим считается сталь легированная 9ХС, из которых выполнены диски пил циркулярных.

Подойдет и 45 сталь, которую с помощью закалки необходимо довести до твердости HRC 55 единиц. Если в хозяйстве у вас только обычная сталь, например, марки 3 или 5, которая не подлежит закалке, ее режущую кромку можно отбить на наковальне, а затем наточить и она будет приспособлена для резки грунта.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Как сделать плуг из лебедки?

В самодельных электроплугах самым сложным элементом является лебедка. Вариантов ее изготовления немало, но всегда речь идет о трех основных компонентах – двигателе, барабане с тросом (катушке) и редукторе.

Двигатель

Наиболее подходящим являются варианты с мощностью 1,5-2,5 кВт и количеством оборотов 1500 об/мин

Важно правильно подобрать параметры, поскольку, если взять двигатель недостаточной мощности, то придется делать очень небольшую скорость передвижения плуга или же он будет неглубоко врезаться в землю. Если же двигатель будет сверхмощный, то лебедка получится слишком тяжелая, ее будет сложно передвигать, и расходы электроэнергии будут высокими

При желании можно установить не электродвигатель, а бензиновый (например, от мотокультиватора).

Редуктор

Если передаточное число не достаточно большое, то увеличивают его ременной передачей между червяком и двигателем. Также ременную передачу делают для соединения редуктора с двигателем или в случае не подходящего передаточного числа заводского редуктора. Оптимальное передаточное число высчитывают по формуле:

i = (3.14 х D х n)/V

где i — передаточное число; D — диаметр барабана лебедки, на который наматывается трос в м; n — число оборотов двигателя в об/мин; V — скорость движения плуга в м/мин.

Оптимальной будет скорость движения плуга около 4 километров в час. Если взять диаметр барабана 15 см и привести все величины в нужную размерность и подставить в формулу, то:

i= (3.14 • 0.15 • 1500)/67 = 10.5

В данном примере вышло не очень большое передаточное число, а значит для его получения можно использовать не только червячные и зубчатые передачи.

Катушка

Принято считать, что катушка для наматывания троса является самым простым элементом конструкции, но от ее диаметра зависят многие параметры. Чем меньше диаметр, тем медленнее будет передвигаться электроплуг. Бывает так, что передаточное число определяется неверно и скорость плуга получается слишком большая. В этом случае уменьшают диаметр катушки – если уменьшить эту величину в 2 раза, то и скорость уменьшится в 2 раза. Можно применять уменьшение диаметра катушки и в том случае, когда мощности двигателя не достаточно – например, для вскапывания целины. Следует учитывать, что на маленьких катушках трос сильнее запутывается. Также в процессе намотки троса диаметр катушки увеличится, что приведет к увеличению нагрузки на культиватор и ускорению передвижения электроплуга. Для предотвращения таких явлений небольшие катушки делают длиннее, чтобы для намотки троса оставалось больше места.

Для разматывания троса используют разные варианты – например, разъединяющую муфту между катушкой и редуктором или работу двигателя в обратном направлении.

Для устойчивости приспособления делают упоры, которые врезают в землю, а для тяжелого электроплуга предусматривают колесики. Также на больших конструкциях можно дополнительно сделать сиденье для помощника, который своим весом будет придавливать конструкцию и тем самым придавать ей большую устойчивость.

Работать с таким электроплугом лучше вдвоем с помощником: когда один ходит рядом с плугом, а второй человек включает и выключает двигатель, а также контролирует работу лебедки. Также вдвоем будет легче перемещать лебедку с места на место. При каждой новой установке лебедки необходимо следить, чтобы устройство было установлено таким образом, чтобы ось вращения катушки была расположена строго перпендикулярно движению плуга (культиватора) – это необходимое условие для равномерной намотки троса.

При использовании такого электроплуга также необходимо учитывать, что каждый год необходимо менять сторону установки лебедки на обрабатываемом участке. Ее ставят в противоположный конец участка, чтобы предотвратить постепенное перемещение земли из-за отвала плуга и натаскивания грунта к лебедке. Изготовить такой плуг несложно, и для его изготовления можно использовать элементы от других устройств. Зато в итоге получается универсальное приспособление, ведь электроплуг может легко превратиться в культиватор, борону, картофелекопалку, окучник и т.д.

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

Глубина пахоты (лемех опускают или поднимают).
Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

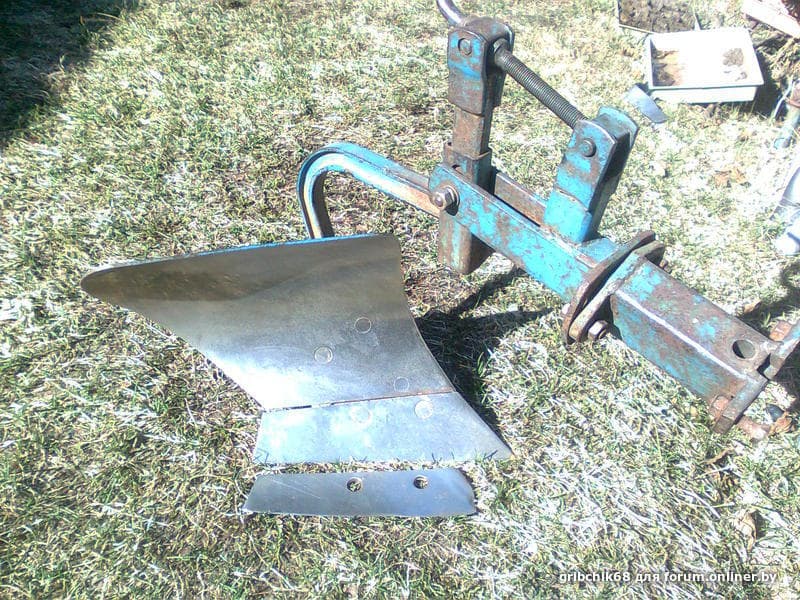

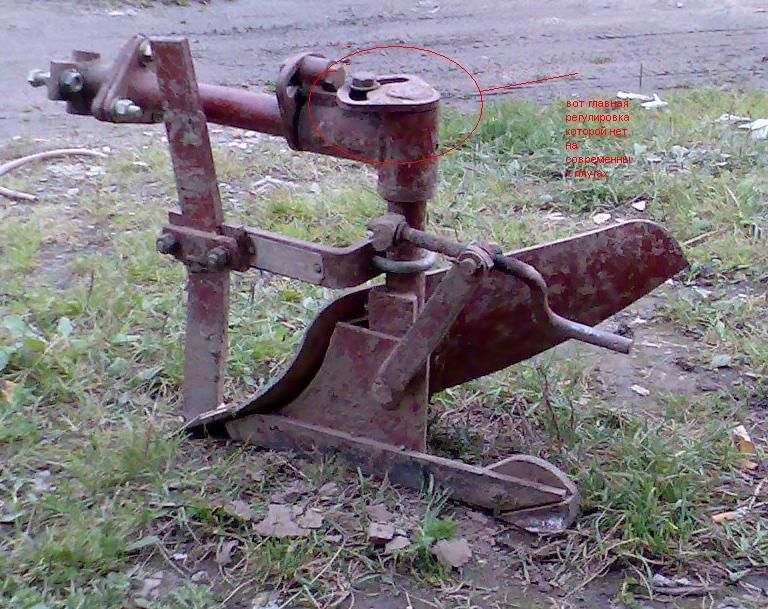

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

Такие отверстия есть на следующей модели:

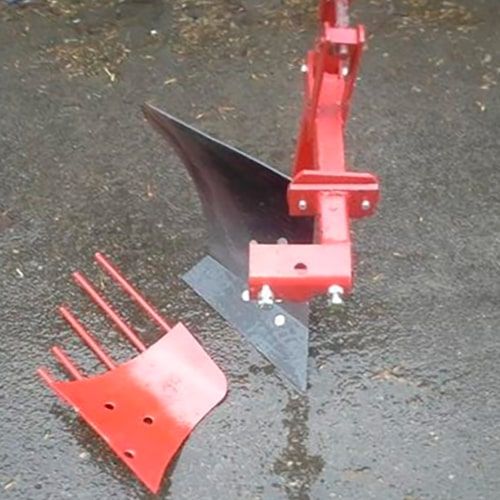

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.
