С какими сложностями можно столкнуться при модернизации?
Прежде чем приступать к работе, надо определить целесообразность доработки. Некачественный или уже давно эксплуатируемый инструмент разумнее не переделывать — нерентабельно.
Цена необходимых материалов и затраченных усилий составит 2/3 стоимости самого оборудования.
Рациональнее купить новый шуруповерт или дрель. Стоит обдумать и другие моменты:
- Литиевые аккумуляторные батареи стандарта 18650 (только они подойдут в качестве замены) имеют длину 6.5 см и диаметр 1.8 см. Посадочное гнездо для Ni-CD не подойдет для Li-ion. Размещать батареи придется в корпусе АКБ. При этом потребуется самостоятельно выполнить монтаж проводов и защитной микросхемы.
- На выходе Li-ion напряжение равно 3.6 В. Этот параметр у Ni-CD равен 1.2 В. Новые АКБ могут быть просто несовместимы с оборудованием.
- Литий-ионные АКБ не выдержат перезарядное напряжение больше 4.2 В и разрядное до 2.7 В. Работа в таком режиме очень быстро выведет из строя аккумуляторные элементы, поэтому установка защитной платы обязательна.
- Родное зарядное устройство (прилагаемое к оборудованию для работы от Ni-CD) в 8 из 10 случаев использовать для Li-ion нельзя. Потребуется купить новое. Если в планах покупки нет, тогда надо еще переделать и зарядное устройство шуруповерта для работы от литиевых аккумуляторов, что тоже может иметь свои трудности.
Переделкой инструмента всех неудобств не исключить.
Новый литиевый АКБ выказывает плохие эксплуатационные характеристики при использовании в условиях низких температур.
Надо взвесить все за и против, приступая к работе.
Плюсы и минусы модернизации шуруповерта
Замену проводят и по другим причинам:
- Емкость литий-ионных батареек в 2 раза больше, чем у никель-кадмиевых тех же параметров;
- Нет «эффекта памяти» заряда. Зарядку можно проводить при любом разряде элемента, в любое время.
- Стандарт 18650 облегчит вес конструкции. Будет проще и легче работать.
Не надо забывать о необходимости устанавливать защитную плату (перегреваясь, Li-ion элемент взрывается, может спровоцировать возгорание) в ходе работ.
Советы по эксплуатации шуруповерта
Домашние мастера, которые смогли переделать свой инструмент в сетевой, должны при его применении соблюдать несколько правил:
- После непрерывной работы в течение 20 минут, нужно давать отдохнуть устройству;
- Блок питания следует постоянно очищать от пыли;
- Нельзя использовать блок без заземления;
- Запрещается пользоваться переделанным инструментом на высоте больше двух метров;
- Не допускается подключение в сеть с применением огромного количества удлинителей.
Если не игнорировать все эти правила, то прибор сможет прослужить намного дольше. Разумеется, минусом станет потеря мобильности, но взамен удастся получить устройство, не нуждающееся в постоянной зарядке.
Виды аккумуляторных элементов
За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.
Никель-кадмиевые аккумуляторы
Это самые популярный тип аккумуляторных секций для .
Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.
Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.
Никель-металлгидридные аккумуляторы
Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.
Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.
Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.
Литий-ионные аккумуляторы
Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.
Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.
Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.
Литий-полимерные аккумуляторы
Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.
Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.
Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.
Как переделать аккумуляторный шуруповёрт для работы от сети 220 Вольт
Мастера придумали несколько способов, чтобы переделать шуруповёрт для работы от электрической сети. Все они заключаются в том, чтобы предоставить мотору требуемое напряжение питания с помощью промежуточного источника или преобразователя.
Таблица: варианты источников питания для сетевого шуруповёрта
| Источник питания | Достоинства | Недостатки |
| Комплектное зарядное устройство шуруповёрта. |
| Зарядное устройство занимает место на столе. |
| Готовый блок питания, помещённый в корпус старого аккумулятора. |
|
|
| Самодельный блок питания, помещённый в корпус старого аккумулятора. |
|
|
| Внешний блок питания | Несложная переделка. |
|
| Блок питания от компьютера |
|
|
Как запитать шуруповёрт, сохранив его автономность
Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:
- заменить старые банки аккумуляторов на новые;
- подключить шуруповёрт к автомобильному аккумулятору;
- подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.
Замена старых элементов
Порядок действий:
Раскрыть корпус аккумулятора.
Достать из корпуса старые элементы. Поместить на место новые батареи и перепаять их между собой.
- Собрать аккумулятор, закрыв крышку корпуса.
- Установить обновлённый аккумулятор в шуруповёрт. При необходимости зарядить батарею.
Подключение к автомобильному аккумулятору
Инструкция:
Раскрыть корпус шуруповёрта.
Найти контакты, через которые подаётся питание на двигатель.
Взять автомобильные провода с зажимами «крокодил», которые используют для зарядки аккумуляторов. Зачистить провода и прикрепить их напрямую к контактам питания стяжками, а ещё лучше — припаять.
Замотать соединения изоляционной лентой и аккуратно уложить кабель в корпусе инструмента.
Собрать шуруповёрт.
- Подсоединить клеммы. Опробовать инструмент в работе.
Подключение к внешнему аккумулятору
Последовательность действий:
Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.
Взять провод сечением не менее 2,5 кв. мм. Снять изоляцию и установить на медные концы зажимные клеммы, подходящие для крепления на аккумуляторе.
Второй конец кабеля поместить в корпус старого аккумулятора и припаять к клеммам, вставляющимся в шуруповёрт.
Вставить корпус аккумулятора в шуруповёрт, подключить кабель клеммами к аккумулятору.
- Опробовать восстановленный инструмент в работе.
Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.
Что необходимо знать перед переделкой
Перед тем как переделать шуруповерт с никель-кадмиевых на литий-ионные аккумуляторы, нужно знать ответы на некоторые вопросы.
Например, точно знать напряжение, которое выдавал старый АКБ. Обычно эти сведения можно прочитать по наклейке на батарее. Если там нет таких данных или они стерлись, придется разбирать аккумуляторный блок и по количеству установленных в шуруповерте элементов определять величину напряжения.
Также нужно знать, что, кроме положительных качеств, таких как высокая удельная емкость, низкий саморазряд, отсутствие эффекта памяти, есть ряд особенностей. Они боятся перезарядки, глубокой разрядки, перепада температур – их нельзя нагревать выше 45 градусов. Опасны и низкие температуры, на морозе емкость приборов падает.
Что это такое?
Шуруповерт, устройство которого выполнено в соответствии со схемой питания от электросети напряжением 220 В, является одним из самых востребованных современных приспособлений.
Если не брать во внимание наружное оформление, все проводные и автономные шуруповерты по сути не отличаются друг от друга внешним видом: продолговатый корпус содержит соосно расположенные на общем валу электромотор и редуктор с последующим патроном, в котором закреплён рабочий инструмент (бит/сверло/насадка). К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки
Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима
Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима
К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима.
По форме корпуса электрошуруповёрты подразделяются на несколько подвидов.
- Пистолетная. Это бюджетный вариант с корпусом, изготовленным из пластмассы. Патрон посажен непосредственно на вал электродвигателя, что говорит о том, что только мощность определяет качественный уровень функционирования инструмента. Недостатком является высокая температура корпуса, что позволяет использовать его только на протяжении короткого времени.
- Т-образный корпус характеризуется смещенной к середине корпуса рукояткой. Многими считается, что это минимизирует напряжение кисти руки, но это спорное утверждение.
- Сетевой шуруповерт-дрель – это классика. В основном такой корпус выбрали для профессиональных агрегатов. Их электромотор вращает биту более плавно, поскольку мощность вращения регулируется планетарным редуктором.
Такие устройства используют и в профессиональной сфере, и в быту, поскольку они очень функциональны. Сразу необходимо уточнить, что электрошуруповёрт может выполнять функции и дрели, и гайковёрта, но об этом речь ниже.
В сфере применения этот универсальный инструмент также можно распределить на типы.
- Хозяйственный. Другое название – бытовой, домашний. Этот тип является не самым мощным, но надёжным. Единственное замечание – он не подходит для длительного беспрерывного функционирования.
- Профессиональный, или строительный. Он помогает выполнять операции, которые требуют большой мощности и длительных периодов работы без перерывов. Эргономика этого типа шуруповёрта служит для длительного действия при условии, что мышцы руки не будут утомляться сверх меры. Такие шуруповерты обычно служат долгое время, но нуждаются в специальном хранении и уходе.
- Электрический (получающий электропитание от электрического разъёма). Его мощность варьируется в широких пределах, производители предлагают очень большой выбор самых различных моделей.
Может применяться в любой сфере. Наверное, это самый распространённый вариант, поскольку он удобен и не требует постоянных перезарядок аккумуляторов.
Переделка шуруповерта «Хитачи» 12 В на литиевые аккумуляторы 18640
Особенности переделки шуруповерта «Хитачи» 12 В на литиевые аккумуляторы. Очень компактное гнездо под аккумуляторные элементы предназначено для пальчиковых элементов. Поэтому следует подготовить место под 18650 элементы. Необходимо вырезать у перегородки одну сторону, чтобы плотно разместить 1 элемент.
Нужно обзавестись флюсом, плоской металлической соединительной лентой, термоклеем. Устанавливать литиевые аккумуляторы в шуруповерт при переделке необходимо через защитный контроллер. Он должен обслуживать 3 элемента 18650, напряжением 3,7 В и рассчитан на 20-30 ампер.

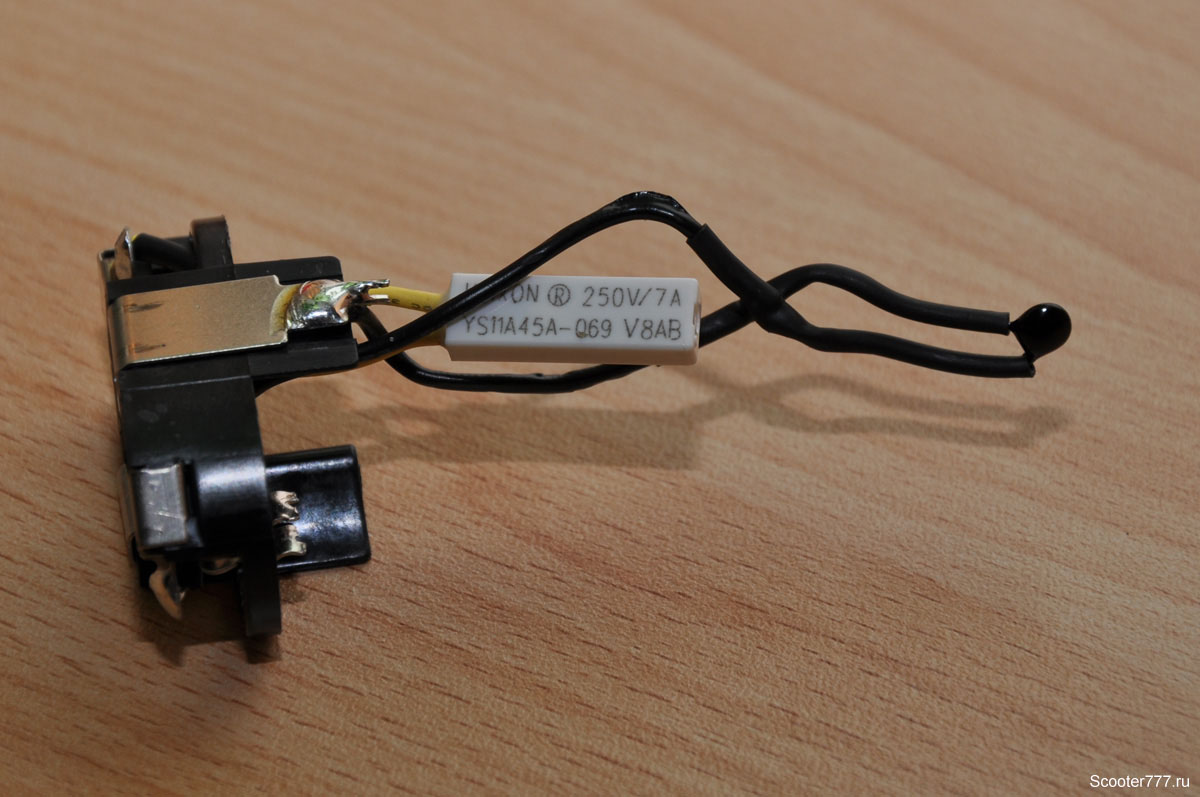

Извлечь старую батарею из гнезда, аккуратно отсоединить контакты в сборке с датчиком температуры и индикатором включения. Зачистить и подписать контакты. Их следует вывести в одну сторону, соединить припоем с выводами из толстых проводов и залить сборку термоклеем.
Собрать источник энергии с одним из контроллеров, рассчитанных на 3 элемента. Собрать последовательную схему из 3-х Li-ion элементов. Подключить контроллер. Переделка литиевого 12-вольтового аккумулятора завершается, когда конструкция будет установлена в блоке, закреплена, и индикатор зарядки загорится. После полной зарядки замеры показывают 12,17 вольт в наружной сети. Но этого достаточно для безотказной длительной работы прибора.
