Патроны для перфораторов какими они бывают и как их ремонтировать

Типичные неисправности зажимного узла

Чаще всего неисправными в патроне для перфоратора бывают следующие детали.

1. Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
2. Стопорное кольцо. Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
3. Направляющий цилиндр. Износ внутренних канавок не позволяет надежно фиксировать буры.
4. Пружина. Ее износ или разлом снижают амортизацию.
5. Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.

Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.

Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

• Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
• Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Цанговый патрон своими руками: комплектующие и порядок изготовления

Вопрос о том, как изготовить цанговый зажим своими руками, актуален для тех, кто занимается ювелирным делом, гравировальными работами или изготовлением печатных плат и использует такую оснастку. Именно специалисты данных категорий чаще всего сталкиваются с поломкой цангового зажима, который можно заменить на новую серийную модель либо изготовить своими руками. Самодельный цанговый патрон, выточенный на токарном станкеСуществует несколько вариантов изготовления цангового патрона своими руками, каждый из которых отличается определенными нюансами. Однако по какой бы методике ни был изготовлен самодельный зажим, его цена будет выгодно отличаться от стоимости серийной модели.

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Как избежать получения травмы при работе с коронкой на перфораторе

Чтобы избежать получения травмы при работе с коронкой и электроинструментом, следует соблюдать правила техники безопасности. Выполняя бурильные работы, учитывайте следующие рекомендации:

1. Всегда перед выполнением работ убедитесь в том, что изделие надёжно зафиксировано не только в патроне инструмента, но ещё и плотно зажато фиксирующим болтом (для разборных изделий)
2. Работу нужно производить в защитных очках, так как при бурении осколки материалов могут попасть в глаза
3. Использовать респиратор, так как при работе образовывается пыль
4. Перед бурением нужно смачивать место сверления, что позволит снизить вероятность образования пыли
5. Работать нужно в специальных резиновых перчатках, так как шерстяные изделия могут в процессе вращения патрона зацепиться, что приведёт к наматыванию их вместе с рукой на рабочую часть. Это грозит получением серьёзной травмы

Коронки по бетону для перфоратора имеют достаточно высокий срок службы. Если необходимо воспользоваться насадкой один раз, то не обязательно покупать изделие брендовых производителей. Только при правильном подходе к выбору и применению насадок, можно продлить их эксплуатационные сроки.

https://youtube.com/watch?v=nCdV1WGPSQM%3F

Публикации по теме

Выбор лески для триммера — что надо знать о расходном материале

Коронки по металлу на дрель их разновидности и конструктивные характеристики

Бур для перфоратора виды и как выбирается насадка по бетону

Алмазные диски для болгарки и критерии их выбора

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

1. Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
2. Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
3. Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

SDS-патроны (Steck, Dreh, Sitzt)

Под конец XX столетия компания Bosch совершила прорыв и доказала, что наиболее простая конструкция обеспечивает высокую надежность устройства.

Таким образом на свет появилась новейшая категория крепления для насадок, которую сегодня все знают под сокращением SDS. Оно расшифровывается, как Steck, Dreh, Sitzt — установи, прокрути, закрепи.

Практически все электрические перфораторы сегодня используют именно эту разновидность патронов. Большинство потребителей и неопытных строителей могут спутать SDS-патрон с быстрозажимными устройствами, так как в нашей стране многие его так и называют. Но стоит помнить, что такой тип патрона закрепляется простым придерживанием, а быстрозажимное устройство предполагает зажимание патрона при помощи вращения муфт.

Все особенности закрепления и функционирования SDS-насадок интуитивно понятны из их внешнего вида, а именно из строения хвостовой части. На ней можно разглядеть 4 основных паза. Первые 2 паза открыты с торцевой стороны, другие 2 паза — закрыты. Открытые выемки выполняют роль направляющих, применяющихся для размещения насадок. Закрытые пазы призваны закреплять устройство, для этого внутри патрона имеются особые механизмы в форме шариков. При установке нужного сверла его необходимо аккуратно вкрутить, механизмы фиксируются в закрытых выемках. На этом процедура фиксации насадки завершается.

Чтобы сверло размещалось еще проще, необходимо слегка смазать его основание. Стоит отметить, что при данном методе закрепления в насадке может возникнуть легкое биение во время вращения, проявляющееся при сухом движении. Это практически не оказывает влияния на просверливание проемов, но холостое движение сверла внутри крепления уводит патрон от ударного давления. Этому неизбежно подвергаются бурильные насадки.

Как снять патрон с перфоратора

Перед тем, как снять с перфоратора Бош 2-26 патрон, надо определить, какой тип в нем установлен. Если во время работы проворачивается сверло, зажимной элемент должен быть заменён. Способ его крепления зависит от вида. Если устройство крепится на винтовом стержне или шпинделе, его необходимо просто повернуть. Если деталь закреплена сильно, придется воспользоваться дополнительными инструментами. По головке винта бьют молотком, в результате крепкая фиксация ослабевает. С помощью отвертки выкручивают винтовой стержень. Для того чтобы вытащить элемент, закрепленный на шпинделе, его зажимают ключом и прокручивают шпиндель.

Как устроен патрон перфоратора

Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:

• SDS-plus;
• SDS-max.

SDS-plus

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

SDS-max

SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

1. Блок редуктора ударного узла.
2. Блок статора.
3. Блок цепей питания и управления.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Устройство патрона перфоратора – что скрывается внутри?

История эволюции патрона для перфоратора берет свое начало еще в 30-х годах прошлого века, когда известным производителем техники Bosch был разработан и поставлен на поток первый перфоратор. Совокупность вращательного момента и импульсного долбления предсказуемо пришлась по вкусу потребителям, и с тех пор инструмент не сходит с прилавков. Однако первое время потребители были вынуждены мириться с определенными недостатками.

В частности, слабым звеном был патрон, поскольку ударное сверление оказывало на эту делать разрушительное влияние. Производители пошли путем упрощения – чем проще устройсто патрона перфоратора, тем крепче будет деталь. На сегодняшний день на перфораторах вы можете найти три типа патронов, которые в свою очередь разделяются на подтипы.

• Патрон ключевой (зубчатый, кулачковый) – насадка зажимается с помощью специального ключа, который сводит и разводит «пальчики» внутри патрона, зажимающие стержень. Достоинством такого патрона является высокая надежность крепления. Но на смену насадки нужно тратить гораздо больше времени, чем при использовании других типов.
• Патрон быстрозажимной (БЗП) – зажатие насадки происходит с помощью усилия одних лишь рук. Существует два подтипа таких устройств – двухмуфтовые и одномуфтовые. В первом случае одной рукой задняя муфта удерживается, а второй откручивается передняя муфта. В одномуфтовом патроне все еще проще – достаточно усилия одной руки. Однако он применим лишь к дрелям с автоматической блокировкой вала.

Конструкция и принцип действия устройств категории SDS

Конструкция и принцип, по которому работает сверлильный патрон данной категории, достаточно просты.

• На хвостовике сверла имеется два открытых направляющих паза, которые перемещаются по шлицам патрона, расположенным в его внутренней части. За счет взаимодействия внутренних шлицев патрона и направляющих пазов хвостовика инструменту сообщается крутящий момент.
• На хвостовике сверла имеются и закрытые пазы, которые, совмещаясь с шариковыми зажимами патрона, предотвращают выпадение инструмента. Конструкция SDS-патрона разработана таким образом, что в процессе выполнения обработки на шариковые фиксаторы не оказывается никакой нагрузки.
• Для того чтобы передать ударную нагрузку на торец сверла, в конструкции перфоратора используется так называемый молоток, приводимый в действие пневматическим или электрическим приводом.

Схема зажимно-приводного узла перфоратора

Чтобы извлечь или установить инструмент с хвостовиком SDS, необходимо выполнить следующие действия:

• потянув за подвижное кольцо патрона, освободить шариковые зажимы и извлечь сверло;
• опустить кольцо (тем самым зафиксировав его при помощи шариков, входящих в соединение с закрытыми пазами хвостовика), чтобы установить сверло.

Схема SDS-патрона перфоратора

Устройство

Схема патрона в разобраном виде

Назначение патрона – надежно удерживать рабочий инструмент (бур) во время работы и обеспечить быструю смену оснастки при необходимости.

Первые прототипы современных устройств появились еще в первой половине XX века.

Инженеры в итоге пришли к выводу, что чем проще зажимная конструкция, тем она надежнее.

Но со временем стали разрабатываться разные модификации, каждая из них – со своими плюсами и минусами.

Важной особенностью патрона для перфоратора является его максимальная закрытость. Это обеспечивает непопадание внутрь частиц бетона и прочих материалов

Составные части самых распространенных зажимных устройств:

1. Ось, на нее напрессована втулка с множеством шлицов.
2. Кольцо с конической пружиной, одеваемое на втулку.
3. Стопорные шарики, которые располагаются между кольцом и втулкой.
4. Защитный кожух из пластика или резины защищает патрон от проникновения посторонних частиц.

Этот тип был разработан техническими специалистами немецкой компании Bosh. Он называется SDS-патрон, буквы являются первыми в тех словах, которые описывают принцип смены насадок (немецкий язык): «Вставь, поверни – закрепи».

Преимущества коронок по бетону для перфоратора

Как и любой другой вид инструмента, коронки по бетону для перфоратора имеют ряд преимуществ, благодаря которым они применяются при сверлении отверстий. К таковым преимуществам относятся:

1. Оперативное выполнение поставленной задачи. Применение коронок позволяет высверливать отверстия больших диаметров, в отличие от сверл и бура
2. Отсутствие необходимости прикладывания физической силы. Если раньше для установки розеток применялись исключительно такие инструменты, как зубило с молотком, то сегодня их сменили коронки с перфоратором
3. Высокий положительный результат. Высверливаемое отверстие в бетоне или железобетоне получается ровным и аккуратным
4. Стоимость. Несмотря на все преимущества изделий, стоимость насадок доступна, и поэтому их покупку может позволить себе абсолютно любой домашний мастер

Очень часто выполняется сверление отверстий коронками с победитовыми зубьями в железобетонных стенах. Это приводит к тому, что зубья на чаше насадки отламываются. Чтобы этого не происходило, для железобетона, гранита и асфальтного покрытия стоит выбирать изделия с алмазным напылением.

Это интересно! При выборе насадки под перфоратор обратите внимание на то, какой вид патрона установлен на вашем инструменте. Насадки имеют разные диаметры хвостовиков, предназначающиеся под соответствующие патроны перфораторов.

Как устроен патрон перфоратора

Практически каждый инструмент отличается универсальностью. В продаже для перфораторов присутствует множество уникальных головок, насадок и переходников, но главным для основной работы считается патрон.

Специалисты рекомендуют всегда иметь в запасе дополнительную деталь. Кроме того, считается, что для каждого вида деятельности стоит подбирать определенный патрон.

Основными видами являются:

• Быстрозажимной. Лучше выбирать для работ, когда требуется быстрая смена насадок.
• Ключевой. Хороший вариант для буров большого диаметра.

Перед тем, как разобрать патрон перфоратора, рекомендуется рассмотреть его конструкцию. В старых вариантах соединение сверл осуществлялось при помощи специальных кулачков. В современных моделях используется фиксация при помощи направляющих клиньев и стопорных шариков. Также могут присутствовать дополнительные элементы:

• регулятор оборотов,
• электронный и щеточный реверс,
• система быстрой замены,
• различные индикаторы,
• фрикционная муфта,
• антивибрационная система,
• иммобилайзер и другие.

Патроны бывают нескольких видов

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

• Bosch
• Макита
• Интерскол
• Metabo
• Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
2. Для начала на ствол устанавливается пружинка
3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
4. После этого в отверстие устанавливается шарик, предварительно смазав его
5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

Съемные и несъемные патроны что о них известно

При эксплуатации перфоратора вы наверняка сталкивались с таким термином, как съемный патрон для перфоратора. Различают два типа патронов на перфораторы — съемные или быстросъемные и обычные, которые снимаются только при разборке самого механизма. Быстросъемные устройства фиксируются 4 шариками, которые входят в зацепление с пазами торцевой части растровой втулки. Чтобы снять такой патрон, его надо потянуть на себя.

На фото выше показано устройство съемного типа. Его можно демонтировать без необходимости разборки. Это очень удобно, когда необходимо вместо него установить цанговый элемент

Такие устройства являются не оригинальными, поэтому если вам попадается новый перфоратор со съемным патроном, то нужно принять это во внимание, так как, скорее всего, зажимной механизм установлен не оригинальный

Обычные типы зажимных устройств или оригинальные можно демонтировать только после разборки самого механизма (вместо них можно установить съемные патроны). Фиксируются они при помощи цилиндрических бочонков, расположенных в пазах.

Надежными считаются механизмы несъемного типа, однако при необходимости их замены или ремонта, необходимо разбирать оснастку. Как снять несъемный патрон с перфоратора, показано на видео ниже.

Это интересно!Разница в цене между сменными и несъемными патронами отличается почти в 5 раз. Если оригинальный элемент стоит около 3-3,5 тысяч рублей, то сменный можно купить за 500-800 рублей.

Патроны для инструмента

Существует несколько способов закрепить сверловочное или долбёжное оснащение в инструменте. У них различный метод применения и конструктивное исполнение. Частота употребления в разнообразных моделях у них тоже разная.

Самозажимное устройство

Название патрона говорит за себя. Чтобы зажать бур или сверло, специальный ключ или какие-то дополнительные инструменты не требуются. Замена оснастки происходит с высокой скоростью. На подпружиненный корпус следует нажать рукой и достать ненужное сверло, а на его место установить новое.

Подобные устройства бывают двух типов: с одной муфтой и с двумя. В случае если установлен двухмуфтовый зажим, второй рукой нужно придержать нижнюю его часть. Недостатком является ненадёжность крепления. При сильном нажатии или закусывании сверло проворачивается. Несмотря на это, такое приспособление находит использование в быту и на производстве — там, где в процессе сверления приходится много раз менять оснастку.

Переходник для ударной дрели

Это устройство выручит, когда под рукой нет дрели, а изготовить отверстие обычным сверлом просто необходимо. Такой переходник на перфоратор для сверления стоит недорого и представляет собой обычный цанговый патрон с хвостовиком. В таком случае расширяются возможности самого сверловочного приспособления. Практически любая современная модель позволяет установить подобный адаптер.

Однако есть небольшие оговорки. При сверлении с помощью такого переходника немного пострадает точность из-за того, что скорость вращения довольно высокая, и насадку будет подматывать. Кроме того, нужно рассчитать размер адаптера по силе перфоратора. Если на слабый инструмент поставить более мощный переходник, то можно вывести дрель из строя.

Установка сверла при помощи ключа

Такой патрон называют также зубастым из-за внешнего вида с зубчатыми зацепами, или кулачковым, потому что процесс фиксации похож на сжатие кулака. Зажим происходит с помощью специального ключа. Метод довольно затратный по времени не только в плане замены оснастки. Сам патрон быстро поменять тоже не получится, потому что здесь необходим особый патронный ключ. Однако зажим получается самым крепким и надёжным, поддерживает установку свёрл максимального размера. Хвостовик тоже подойдёт любой.

Разновидности быстросъёмных патронов

Такая оснастка была разработана в Германии инженерами фирмы Bosch, и с 1980 года ей комплектовались перфораторы их производства. В настоящий момент ими оснащается большинство моделей таких электроинструментов. Steck-Dreh-Sitzt в переводе обозначает «вставил, повернул, село». От этих немецких слов и происходит название целого класса быстрозажимных патронов для перфоратора SDS.

Они, в свою очередь, разделяются на подклассы — в зависимости от того, каков их диаметр.

Наибольшее распространение получили изделия типа SDS-plus. В них заходят буры с хвостовиком 10 миллиметров и диаметром на глубину 40 мм. Само сверло для патрона имеет размеры от 4 до 26 мм и максимальную длину до 1 метра. Держатель для быстросъёмной оснастки такого типа подходит для лёгких и средних перфораторов, предназначенных для ударной нагрузки в 5 джоулей. Этого будет достаточно и для работ по дому, и для обеспечения нужд строительной бригады.

Посадочное гнездо 18 миллиметров характеризует быстрозажимные патроны категории SDS-max, используемые на инструментах тяжёлого класса весом более 5 килограммов. Рабочий диаметр достигает 60 мм, глубина посадки в головку-90 мм. Методика использования такого инструмента более мощная — ударная сила повышается до 30 джоулей. Наличие дополнительного паза гарантирует прочную фиксацию оснастки.

Реже используются патроны для перфоратора SDS-top и SDS-quick. Первый рассчитан на бурение отверстий диаметром 16−25 миллиметров и посадку 40 мм. Хвостовик имеет диаметр 10 миллиметров. Такой вид быстросменного патрона рассматривался как переходный между классами.

Второй был разработан в 2008 году и предназначен для крепления буров диаметром ¼ дюйма.

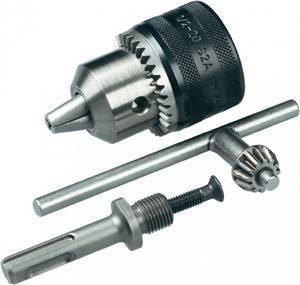

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

• с конусным соединением;
• с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме

При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

• 1,5–13 М12х1,25;
• 1,5–13 1/2 – 20UNF.

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

В инструментах любого домашнего мастера обязательно должна присутствовать дрель. Правда, иногда появляется необходимость снятия с нее патрона. Как правило, возникает такая проблема при поломке прибора.

Выполнить эту задачу сможет любой умелец, разбирающийся хоть немного в технике. Но для человека, который никогда с этим не сталкивался, может стать большой проблемой. Чтобы легко удалить деталь с дрели, сначала нужно изучить принципы ее крепления, и лишь потом переходить к замене.

• Быстрозажимные виды;
• Цанговые SDS-устройства;
• Кулачковые типы.

В быстрозажимных элементах сменить биту или сверло получится за секунды, не используя никаких дополнительных инструментов. Они делятся на одно- и двухмуфтовые виды.

В последнем варианте для прикрепления сверла одной рукой приходится удерживать муфту, а второй – винтить другую. В одномуфтовых патронах имеется система блокировки вала, срабатывающая при замене оснастки. Минус подобных изделий – низкая прочность фиксации сверл. Вдобавок применение пластмассовых деталей существенно увеличивает риск повреждения патрона.

На ударные дрели и перфораторы лучше ставить кулачковые патроны. Они являются более крепкими, поэтому их часто используют для работы в трудных условиях. В подобных изделиях не устанавливают пластмассовые элементы, да и крепление оснасток выполняется специальным ключом.

Еще встречаются цанговые SDS-патроны, которые были созданы в 70-х годах прошлого века. В хвостовике этой конструкции присутствуют две канавки, размер которых равен 10 мм.

В данной системе часть сверла приходится вкручивать в патрон на 40 мм. Фиксируется оно стопорными шариками. Кроме этого, в конструкции имеется 4 желобка, из них 2 являются фиксирующими, а остальные применяются для направляющих клиньев. Шпиндель прибора, оборудованного этой конструкцией, автоматически блокируется сразу после установки.

Разборка патрона SDS-plus с заменой втулки

Часто встаёт необходимость заменить втулку, на которой держится патрон перфоратора. Для этого необходимо произвести разборку, сняв пыльник, стопорные и упорные кольца, вынуть шарик и пружину и снять пластиковый кожух. После этого можно вынимать фиксирующие ролики и втулку патрона. Втулка состоит из корпуса патрона, ударного болта и направляющей для ударного болта, в случае необходимости замены её можно поставить новую, или произвести замену составляющих частей.

Разборка патрона

Иногда встречается ситуация, когда в основном гнезде перфоратора вставлен быстрозажимной сменный патрон для дрели на переходнике SDS-plus. Если в результате поломки он не вынимается, то с разборкой и заменой патрона могут возникнуть проблемы. Невозможно будет снять кольца и кожух, снять пружину, так как быстрозажимной фиксатор по габаритам не позволит это сделать. Поэтому вначале потребуется снять быстрозажимной патрон с перфоратора.

Вначале быстрозажимная насадка ослабляется, и внутри него можно видеть винт с пазами для отвёртки. Его откручивают и снимают до переходника SDS. После этого есть возможность разобрать патрон перфоратора.
