Все виды патронов для перфоратора, а также обслуживание, ремонт и замена составляющих

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

• неисправна электрическая вилка;
• неисправен электрический кабель;
• сломалась кнопка запуска;
• нарушен контакт между кабелем питания и кнопкой;
• обрыв контактного провода электрощетки;
• сильный износ электрощеток;
• выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

1. Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
2. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
3. Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.
4. Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

1. Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
2. Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
3. Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
4. Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
5. Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

1. Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
2. Нарушился контакт между коллекторными пластинами и обмоткой.
3. Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
4. Разбалансировка ротора двигателя.
5. Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
6. Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
7. Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
8. Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
9. Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
10. Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Руководство по работе с прибором

Работа с дрелью подразумевает, что специалист тщательно прочёл руководство по эксплуатации этого прибора. Это предупредит многочисленные неисправности. В реализации на сегодняшний день представлены разные электрические дрели. Они могут различаться по размеру, ёмкости и вспомогательным возможностям.

Перед работой с прибором нужно осмотреть стену на присутствие спрятанных коммуникаций в толщине. Это могут быть электрические провода или трубы. Металлический детектор, несомненно, поможет идентифицировать такие объекты. Отверстие постоянно будет несколько больше диаметра свёрла

Это следует принимать во внимание при подборе крепежа. Следует следить за тем, чтобы при сверлении электродрель не соскальзывала

Это даст возможность исключить проблемы.

Снятие и замена патрона

Существует несколько признаков или симптомов, которые указывают на наличие проблем со стороны перфораторного патрона.

• Устройство не держит насадку. Такой признак указывает на износ шариков или роликов. Также потенциальная причина — это сильный износ ограничительного кольца, либо проседание пружинного механизма.
• Перфоратор не держит сам патрон. Подобная проблема обычно возникает из-за износа кронштейнов, которые крепят элемент к инструменту. Потребуется замена патрона. Но иногда удаётся обойтись и ремонтом.

Если перед вами стоит задача по снятию и вы не знаете, как нужно заменить патрон на своём перфораторе, тогда следуйте инструкциям.

Снятие

Пошагово расскажем, как правильно поменять патрон на перфораторе и что для этого потребуется сделать:

• Снимите защитную накладку, расположенную сверху или с торца. Накладка поддевается плоской отвёрткой и снимается.
• За накладкой скрывается стопорное кольцо и пластина. Их также извлеките. Для удаления кольца воспользуйтесь отвёрткой. Это кольцо фиксирует и пыльник (чехол).
• Снимите чехол, после чего оснастку можно считать завершённой. Внимательно проверьте состояние элементов, чтобы определить причины неисправностей.
• Если кольцо изношено, что видно по визуальному состоянию, оно идёт по замену.
• Для ремонта можно воспользоваться ремкомплектом, либо отдельно приобрести подходящее колечко.

Заменив все проблемные элементы патрона, его следует установить обратно.

Обратная сборка

Прежде чем снять со своего перфоратора проблемный патрон, стоит заранее купить ремкомплект для замены изношенных компонентов. Но если в вашем случае ремонт уже не актуален, тогда потребуется новый патрон с соответствующими характеристиками.

Обратная сборка осуществляется по такому принципу:

Если вы ремонтировали устройство, тогда очистите деталь от старого смазочного материала, удалите следы выработки. При сборке потребуется добавлять новую смазку.
На ствол установите новую пружинку, если старая уже непригодная к эксплуатации.
Далее идёт пластинка

На её состояние тоже обращайте внимание. При длительной эксплуатации она обычно изнашивается и требует замены.
Затем вставьте в отверстие патрона шарик, который нужно предварительно обработать смазочным составом.
После кольца следует упорное кольцо.
Следующий этап — это установка корпуса на место и фиксация с помощью стопорного кольца.
За кольцом следует пластинка, которая будет удерживать пыльник

Он фиксируется ещё одним стопорным кольцом.
Завершается процесс сборки установкой пыльника.

Добавляя смазку, учтите, что лучше больше, чем меньше. Для обработки используйте специальные смазочные материалы для буров.

Восстановленный патрон крепится на место. Остаётся проверить, ушли ли все ранее выявленные симптомы неполадок и может ли теперь патрон достаточно прочно и надёжно удерживать насадку.

Для чего нужен

Буры, свёрла, коронки, зубила крепятся в специальный элемент перфоратора, который называется патрон. Это позволяет выполнять различные виды работ.

На дрелях, которые во многом похожи с перфораторами, применяют зажимы цангового типа. На перфораторах же используются механизмы со специальной конструкцией. Это позволяет надёжнее закрепить насадку, а также справится с обработкой бетонных и железобетонных поверхностей.

Интересно и то, что фиксаторы насадок дрели и перфоратора внешне очень похожи. Но цанговый механизм включает в себя несколько губок, которые равномерно прижимаются друг к другу, что и позволяет зажать цилиндрическую насадку.

А вот строение патрона у более мощного электроинструмента, то есть перфоратора, иное.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

https://youtube.com/watch?v=HwngBX78XrE%3F

Публикации по теме

Бур для перфоратора виды и как выбирается насадка по бетону

Шлифовка и полировка насадками на дрель и шуруповерт виды и назначение

Как сделать станок и заточить диск циркулярной пилы инструкция с подробным описанием

Ножовочные полотна для сабельных пил какие бывают и чем отличаются

Порядок разборки перфоратора Bosch 2-26

Поскольку порядок разборки перфораторов Бош 2-20; 2-24; 2-26 практически одинаков, рассмотрим очередность разборки на примере перфоратора Bosch 2-26.

Разборка перфоратора Bosch GBH 2-26 dre начинается с разборки патрона быстроразъемного.

Разборка быстроразъемного патрона

В перфораторах Bosch наиболее часто применяется два вида патронов: патроны SDS-plus и патроны SDS-max. Разница между ними в принципе зажима хвостовой части работающего органа.

Устройство патрона перфоратора Бош различается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Кроме перечисленных типов патронов встречаются патроны SDS-top, SDS-quick.

Разница между узлами крепления патронов

Порядок разборки патрона перфоратора Бош 2-26 простой:

• снимите резиновый наконечник поз.34;
• достаньте стопорное кольцо поз.87;
• снимите стальную шайбу поз.833;
• извлеките коническую пружину поз.833;
• аккуратно, чтобы не растерять, применяя магнит, достаньте бочоночные шарики поз.89.

Патрон SDS-plus

Внимательно осмотрите все детали патрона.

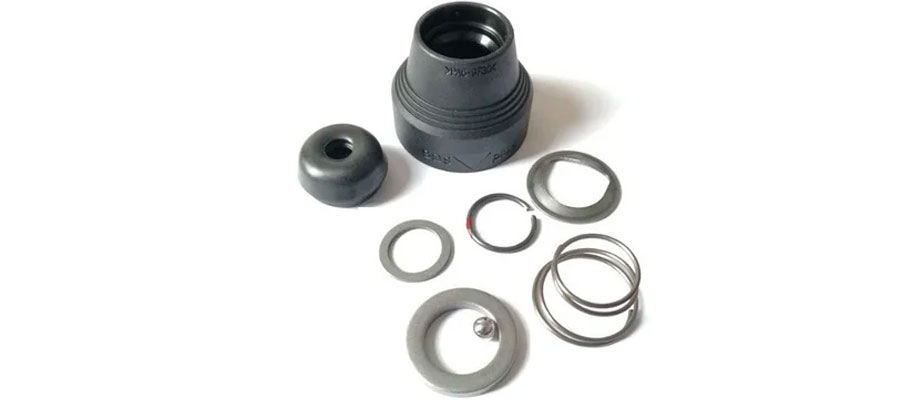

Быстроразжимной патрон SDS-plus в разобранном состоянии

Патроны SDS-plus разрабатывались специально к инструментам для бурения. Диаметр хвостовиков инструмента равен 10 мм, длина рабочего инструмента в диапазоне 110…1000 мм. Диаметр буров лежит в диапазоне 4…26 мм.

Как снять переключатель режимов

Положив перфоратор набок, снимите переключатель режимов поз.832.

Сначала поверните переключатель в положение «Сверление», нажмите отверткой до упора в торец кнопки переключателя (она красного цвета) и поверните переключатель против часовой стрелки на угол 70º.

Покачивая ручку переключателя, вытащите ручку переключателя из корпуса.

Разборка узла ударного механизма

Поставив перфоратор Bosch 2-26 вертикально на ручку, выкрутите четыре винта поз.90, держащих крышку корпуса механического узла.

Нажмите на торец вала ударного механизма и снимите крышку. Крышка пластмассовая черного цвета.

Теперь надо снять ствол поз.821 и промежуточный вал поз.826. Они ни чем не закреплены.

Дальше при помощи отвертки надо снять скобу поз.48 подшипника качения поз.830. Кстати, в по-простому он называется «пьяный подшипник». Последовательно снимаются: гильза поз.26 и «пьяный подшипник».

Добрались до пьяного подшипника

Разборка узла ствола ударного механизма

• разборку узла ствола перфоратора Bosch начинают со стороны полости, достав из нее цилиндр поз.26 с ударником поз.27;
• из полости надо достать боек в сборе;
• со стороны вала патрона снимите стопорное кольцо поз.85, стальное кольцо поз.38 и еще одно стопорное кольцо поз.85;
• снимите прямозубую шестеренку поз.22.

Узел ударного механизма, промежуточный вал и пьяный подшипник

Разборка цилиндра

Внутри цилиндра вставлен ударник поз.27, с которого надо снять резиновое кольцо поз.73. При любой разборке резиновые детали подлежат замене в обязательном порядке.

На противоположном конце цилиндра вставлен шарнир поз.29 и две плоские шайбы поз.41.

Разборка промежуточного вала

Промежуточный вал разбирается снятием вала поз.24 и вытаскиванием из корпуса поз.77 «пьяного подшипника».

Подшипники снимаются съемниками или вручную, при помощи приспособления.

Основные виды патронов

Перфоратор предназначен для огромного разнообразия работ: сверление бетонных стен и перегородок, деревянных конструкций, металлического листа. Соответственно, для каждого типа выполняемых работ необходим определенный тип насадки и тип патрона.

В зависимости от данного критерия выделяют следующие виды патронов:

1. SDS plus относится к наиболее ходовым вариантам патронов для перфораторов. Такие конструкции отлично подходят для использования в бытовых инструментах. Хвостовики для подобного патрона имеют длину 4 см, а диаметр 0,1 см.
2. Для профессиональных инструментов с мощностью выше 1,1 кВт используются патроны серии SDS max. Насадки для подобных конструкций имеют длину 9 см и диаметр стержня 1,8 см. Рабочая область достигает 6 см. Для сверления отверстия более 6 см в диаметре применяются специальные коронки. Среди существенных конструктивных особенностей следует отметить наличие трех шлицев, что позволяет мастеру работать с перфоратором с силой удара 30 джоулей.
3. Иногда, но достаточно редко, можно встретить патроны серии top, для которых идут буры толщиной 1,4 см и длиной 7 см.
4. В некоторых магазинах и мастерских можно увидеть патроны для хвостовиков цилиндрической формы. Вместо пазов в подобных конструкциях имеются шлицы и выступы.
5. Серия патронов hex была первоначально разработана для фиксации долота и пики, но её универсальная конструкция позволяет использовать в работе и буры.

Для такой серии патронов, как spline, необходимы специальные насадки. На хвостовике подобных насадок имеется уплотнение, обеспечивающее перемещение рабочей части.

Зубчато-венцовый вид

Считается классическим типом. Данный вид по-другому еще называют ключевым. И называют не случайно. Для его применения необходим ключ, который помогает закрепить рабочую насадку. Этот ключ сжимает и разжимает крепежный механизм внутри детали. Как пальцы в кулаке – разжимаются и сжимаются, поэтому данный вид иногда называют кулачковым. Эти пальчики зажимают стержень сверла. Такой способ зажима считается очень надежным.

На патрон сверло крепится с помощью патронного ключа

Чтобы поменять сверло, бур, зубило в данной разновидности патрона для перфоратора потребуется не только специальный ключ, также определенный промежуток времени. С зажимным элементом такого типа придется повозиться. Кулачковые зажимные устройства работают со сверлами с цилиндрическим или шестигранным хвостовиком.

Стоимость такого вида элемента колеблется от сотни рублей до нескольких тысяч. Цена зависит от диаметра элемента (10, 13, 16 миллиметров).

Хорошо зарекомендовали себя данные детали производства германской . Некоторые из них выпускаются с пометкой «Pro» – предназначены для профессионалов.

Еще одна немецкая выпускает зубчато-венцовые зажимные устройства. Правда, на российский рынок их поставляют китайские заводы. Для различных видов дрелей подходит зажимное приспособление «АТАКА». Это продукция отечественного производства, хотя ее нередко выпускают и китайцы.

Можно ли разобрать снятый патрон для ремонта

Разборными являются не все типы патронов, но конусные обычно можно попробовать разобрать.

Есть интересный способ разборки конусного патрона без варварских методов типа распиливания или разрезания болгаркой.

1. Губки сводятся внутрь патрона.
2. К передней поверхности патрона с помощью доски или толстого металлического листа (бруска) прижимается пластина упругого материала – пенополистирола, пенопласта – толщиной не менее 15…20 мм.
3. Саму дрель плотно прижать к ровной поверхности (столу) и включить ударный режим. Если такого режима в инструменте не предусмотрено, патрон предварительно свинчивается (снимается) с дрели и крепится на перфораторе. После 10…15 секунд работы устройства в ударном режиме патрон можно разобрать для ремонта.

С учетом того, что после ремонта работоспособность патрона восстанавливается обычно не в полной мере, лучше все же заменить деталь на новую с аналогичной маркировкой

При этом важно помнить: даже если удастся без проблем понять, как как снять патрон с советской дрели образца эдак 50-какого-то года, поставить на нее новый импортного производства может и не получится – не совпадение идет как по диаметру резьбы, так и по ее шагу и типу

Для примера показано, как снять патрон с дрели Макита и как выглядит резьба в соединении патрона и вала.

Типичные неисправности зажимного узла

Чаще всего неисправными в патроне для перфоратора бывают следующие детали.

1. Пыльник истерся или имеет трещины, из-за чего проникающая внутрь патрона строительная пыль загрязняет смазку и препятствует вращению.
2. Стопорное кольцо. Его ослабление освобождает пружину, шарики выпадают из пазов, буры не держатся.
3. Направляющий цилиндр. Износ внутренних канавок не позволяет надежно фиксировать буры.
4. Пружина. Ее износ или разлом снижают амортизацию.
5. Шарики. Уменьшение их диаметра вследствие износа не позволяет удерживать бур.

Шарики, пружину и стопорное кольцо можно заменить подходящими по размерам деталями от других механизмов или попытаться изготовить самому. Пыльники и направляющий цилиндр не ремонтируют, их придется поменять на фирменные исправные экземпляры.

Как можно понять, ремонт патрона перфоратора не настолько сложный процесс. После окончания гарантийного срока на инструмент в случае поломки перфоратор можно отремонтировать своим силами, не обращаясь в сервисный центр.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Брак

Использование сверл, изготовленных из мягкого металла, может привести к образованию стружки внутри патрона. Она нередко попадает между кулачками зажимного механизма и работает как стопор. Такое препятствие способно удерживать кулачки патрона при попытке ослабить силу зажима. Также опасность представляет глубокое проседание мягкого сверла в патрон, его основание может сплющиться и застопорить фиксирующие элементы. Особенно сложно извлечь такое сверло в случае, когда оно сломалось на уровне креплений. Это делает невозможным его зажатие в тисках. Как вытащить сверло из дрели в этом случае, узнаем далее.

Возможные неисправности

При обнаружении в работе перфоратора остановок, закусываний, проворачиваний, гудения или стука, а также снижения скорости вращения или силы удара, необходимо осмотреть патрон. Причины могут быть следующие:

• Износ резиновой прокладки, в результате чего строительная пыль попадает внутрь патрона. Решается чисткой механизма и заменой пыльника.
• Изношено или ослаблено стопорное кольцо или шарик. Поможет их замена с предварительной смазкой.
• Возможно, искривилась коническая пружина. Можно попробовать перевернуть её другой стороной или заменить.
• Однако чаще всего неисправности требуют установки нового патрона.

Это интересно: Штукатурки «Волма»: разновидности и характеристики

Ремонт патрона или как происходит его снятие и замена

Спрашивают, как снять патрон с перфоратора, многие владельцы этого электроинструмента. Появляется такая необходимость, когда надо заменить крепежное устройство или установить цанговый элемент. Чтобы снять патрон с перфоратора, понадобится его разобрать. Одновременно при разборке можно выполнить его ремонт, поэтому в зависимости от поставленной, необходимо приступать к работе. Причем процесс, как разобрать патрон на перфораторе, выполняется одинаково для всех моделей:

• Bosch
• Макита
• Интерскол
• Metabo
• Калибр и другие

Ремонт патрона перфоратора легко выполнить своими руками, и для этого не обязательно иметь соответствующие навыки. С ремонтом этой детали справится даже новичок, ну а поводом для ремонта могут послужить разные признаки:

1. Патрон перфоратора не держит бур — это означает, что износились шарик или ролики, в зависимости от типа устройства. Еще причиной может служить износ ограничительного кольца, а также проседание пружины. В любом случае, необходимо выяснить, как разобрать патрон перфоратора, чтобы выявить точную причину и устранить ее
2. Не держится патрон — причиной такой поломки зачастую является износ кронштейнов, которыми устройство крепится к инструменту. Нужна замена патрона на перфораторе или можно обойтись ремонтом, покажет вскрытие, которое необходимо выполнить, как можно скорее

Ремонт патрона перфоратора съемного типа выполняется с соблюдением последовательности действий:

1. На начальном этапе демонтируется защитная накладка, которая расположена с торца или сверху, в зависимости от расположения инструмента. Поддеть эту накладку необходимо при помощи отвертки
2. Затем необходимо демонтировать стопорное кольцо вместе с пластиной, которое расположено за ним
3. Демонтируется стопорное кольцо при помощи отвертки, при помощи которого фиксируется пыльник или чехол
4. Демонтируем чехол, и теперь можно считать, что оснастка полностью разобрана. На этом этапе можно оценить причину поломки и произвести необходимый ремонт

На этом этапе следует отметить, что выполняется оценивание состояния внутренних деталей. Обычно выявить дефект не составит большого труда. Признаки износа можно выявить визуально, к примеру, может износиться кольцо, которое фиксирует шарик.

Его следует и заменить. Для этого можно купить ремкомплект или же отдельное колечко, но лучше все же сразу покупать все детали в сборе. Далее рассмотрим процесс сборки патрона перфоратора, так как часто возникает вопрос после проведения ремонта, а как собрать деталь обратно. Для этого необходимо:

1. Для начала все детали, которые остаются старые, необходимо очистить тщательно от старой смазки, удалив всю выработку. По мере сборки будет вноситься новая смазка
2. Для начала на ствол устанавливается пружинка
3. После этого устанавливается пластинка, которая кстати была неисправна, и ее пришлось заменить
4. После этого в отверстие устанавливается шарик, предварительно смазав его
5. Вслед за шариком нужно установить упорное кольцо, как показано на фото ниже
6. После этого остается установить корпус на место, и зафиксировать его стопорным кольцом
7. За стопорным кольцом нужно установить пластинку, удерживающую пыльник, и зафиксировать ее еще одним стопорным кольцом
8. В итоге надевается последняя деталь — это пыльник

На этом процесс ремонта считается завершенным. Смазка вносится в достаточном количестве, и лучше, чтобы она была в избытке, чем ее не будет хватать. Использовать рекомендуется специальные смазочные вещества, которыми смазываются буры. Далее остается только установить отремонтированный патрон на место, и проверить надежность фиксации насадок. Ниже представлена видео инструкция по ремонту патрона перфоратора от Александра Бреста.

https://youtube.com/watch?v=w7nWiYHSdAU%3F
