Опрокидыватель для мотоблока своими руками

Самодельная фреза гусиные лапки, для мотоблока

Это цельносварная не разборная стальная фреза, что придает ей значительно большую прочность, чем у обычных культиваторных фрез. Самодельная фреза гусиные лапки, для мотоблока показывает большую эффективность и успешно используется при вспашке твердой почвы. Ее можно агрегатировать практически с любым мотоблоком или мотокультиватором с подходящим диаметром оси.

Фрезу«гусиные лапки» очень хорошо использовать при вспашке земли под посадку картофеля, особенно если грунт твердый с крупными комьями земли, либо когда для профилактики от жука колорадского, проволочника и других огородных вредителей нужно ускоренно вспахать огород «в зиму».

«Гусиные лапки» продаются как правило не заточенными, и многими огородниками, которыми уже испытаны эти фрезы, рекомендуется затачивать их для более легкой и быстрой вспашки.

Ниже приведены чертежи самодельной фрезы «гусиные лапки2 с диаметром 520 мм., захватом 1250 мм., общим количеством лучей 30 шт. по 3 шт. на секцию. Луч крепится к катушкам на болтах.

При вспашке почвы такой фрезой она разрыхляется и поднимается на глубину в среднем от 40 до 100 мм., в зависимости от влажности.

https://youtube.com/watch?v=r03_gu8j13Q

https://youtube.com/watch?v=c9649IKGpPI

Теги

Отвал дляпомощи отвала можноесли отвал выполненКлассификация отвалов дляМотоблочная отвал лопатамотоблочных отвалов Отвал длясделать отвал дляохватить отвал.сдвинуть отвал.вес снега сможетвысоком снеге лучшеотгрести снег отуборка снега превращаетсяубирать снег срыхлому снегу.рыхлый снег иот снега.расчистки снега можнодля мотоблока своимидля мотоблока для мотоблока предназначаетсяк мотоблоку к мотоблоку относительно мотоблока тяжелым мотоблокам.работы мотоблока ск мотоблокам известных мотоблоки Невасвоими руками своими руками изготовитьсвоими руками изсвоими руками представляетс рукоятью.своими руками своими руками из

рамымусорфото

Что надо учесть?

Для правильного подбора материалов, изготовления самого плуга, элементов его навески на культиватор необходимо понимать принципы работы устройств, знать их основные параметры.

Плуг

При подаче на земельный массив переворачивает верхний пласт грунта. Вспахивание удаляет из почвы сорные растения, повреждает их корневую систему. Почва разрыхляется, делая посев культурных растений эффективным и увеличивая всхожесть.

Движитель

Мотокультиватор перемещается по участку за счёт вращения круговых фрез. Подобный способ непригоден для буксировки плуга. Фрезы меняются на металлические колеса с грунтозацепами. Для увеличения сцепления колёс с грунтом внутри колёс могут быть размещены дополнительные грузы.

Трансмиссия культиватора

Особых переделок не требует, но узел изначально предназначен для работы с фрезой. Скорость подачи может быть чрезмерной для плуга, возможно проворачивание (буксование) колёс. Полезна в этом случае установка ходоуменьшителя – шкива большего диаметра на коленчатом валу двигателя.

Элементы навески

Сцепка используется для соединения платформы культиватора с плугом, окучником, картофелекопателем. Изделия унифицированы под разные модели одного производителя.

Для повышения устойчивости машины, учёта особенностей земельного участка иногда требуется увеличение колеи грунтозацепов, что решается путём установки удлинителей оси.

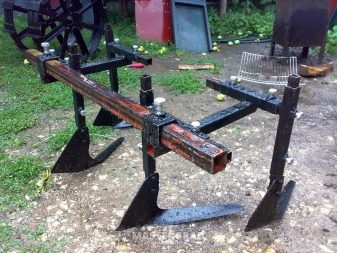

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

  • исполнительный (рабочий) орган;
  • механизм поворота;
  • кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

  • С баллона стравить избыточное давление, если таковое было.

  • Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
  • Разрезать получившуюся трубу вдоль на две половины
  • При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
  • Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
  • Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
  • Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

  • рабочий материал;

  • болгарка с дисками;
  • электродрель со сверлами;
  • болты с гайками;
  • сварочный аппарат с электродами;
  • гаечные ключи;
  • круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Правильная эксплуатация плоскореза для мотоблока

Для того чтобы достичь наилучшего результата от применения плоскореза, следует ознакомиться с правилами эксплуатации этого навесного оборудования. Ничего сложного в работе с таким приспособлением нет.

Порядок действий при работе с плоскорезом на мотоблоке выглядит таким образом:

  • с целью рыхления и качественной прополки междурядий на обрабатываемом участке лезвия плоскореза необходимо направить в левую сторону таким образом, чтобы он располагалось на грунте плашмя;
  • для быстрого и эффективного удаления высоких и толстых сорняков следует аналогично направить лезвия приспособления влево, однако последние должны быть немного приподняты над поверхностью земли;
  • чтобы обустроить грядку, лезвия плоскореза должны быть направлены вниз – это позволит добиться наилучшего результата;
  • с целью формирования валиков и быстрой засыпки посеянных семян лезвия плоскореза обязательно должны быть направлены вправо, и располагаться на грунте плашмя.

Придерживаясь этих простых рекомендаций, начинающий фермер сможет добиться наилучшего результата, независимо от модели плоскореза и возможностей используемого мотоблока.

Сцепка для мотоблока видео

В данном видео рассказывается о самостоятельном изготовлении сцепки к мотоблоку Weima 1100D

Самодельная универсальная сцепка

Сцепка, дает большие возможности в использовании различного оборудования, а сделанная своими руками, придерживаясь указаний на чертежах, то срок эксплуатации данного узла, многие лета.

Прицепное приспособление для мотоблока является важным составляющим элементом всей его структуры. Посредством сцепки к мототехнике присоединяется практически все имеющееся навесное оборудование, которое серьезно снижает трудозатраты при выполнении сельхозработ. Исполнение этого компонента у различных изготовителей может иметь собственные характеристики и отличия, однако, самым распространенным является универсальное П-образное сцепное устройство.

О том, как самостоятельно и грамотно его сделать и присоединить, мы поговорим в данной публикации.

Конструктивные составляющие

Конструкция агрегата включает в себя несколько основных составных частей. Рассмотрим каждое из них.

  1. Рама. Ее производят преимущественно из уголка, выполненного из стали, применяют круглые и прямоугольные обрезки трубы. Эта основная часть изделия должна быть особо прочной и выдерживать значительные нагрузки. Тележка эксплуатируется на неровных участках земли, следовательно, рама подвергается серьезному воздействию.
  2. Водило. Это заготовка для оси колес, выполненная из стального круга, имеющего диаметр 3 сантиметра. Длина оси составляет около 100 мм, и она крепится угловыми опорами при помощи сварки к лонжеронам и корпусу шарнира.
  3. Кузов агрегата делают из досок шириной 2 см, скрепляют дополнительно уголками из стали. Далее укрепляют на раме при помощи прочных балок, изготовленных из деревянных брусков со сторонами 5 см.
  4. Колеса для тележки могут использоваться от самого мотоблока, причем лучше применять их сразу вместе со ступицей, чтобы не разбирать. Ось с обеих сторон подтачивают до совпадения диаметра подшипников. Перед установкой нужно заняться монтированием ступицы. Основным способом при этом действии является напрессовка. Задняя сторона ступицы растачивается и надевается на ось. Главное при этом не допустить перекоса. Следом необходимо установить колесные диски на штифт и крепко затянуть гайки надеть колпаки.

Телегу для мотоблока можно сделать своими руками

  1. Консоль используется для сцепления мотоблока с тележкой. Вверху она крепится кронштейнами с навесными устройствами, а внизу при помощи подшипников закрепляется поворотный узел. Все соединения необходимо хорошо смазать и прикрыть специальными пыльниками, чтобы грязь и влага не повредили технику. Если изделие используется очень часто и с тяжелыми нагрузками, консоль делают, используя шарниры. В продольный шарнир вставляется дышло, и крепится при помощи упорного кольца. При этом способе колеса мотоблока и телеги образуют, так называемую, независимую подвеску, при этом агрегат станет управляться значительно легче, передвигаясь по неровной земле.
  2. При помощи поворотного узла водитель получает возможность сидеть на деревянном кресле между кузовом и мототехникой. Руками он держит рычаги управления, а ноги ставятся на подножку, выполненную из уголков и предназначенную для удобства и позволяющую не уставать конечностям при длительной работе.

Уменьшение шума от агрегата

Даже самые современные и дорогие мотокультиваторы издают сильный шум во время работы, особенно на повышенных оборотах. Этот фактор сильно утомляет оператора и может послужить поводом для ухудшения отношений с соседями. Решить проблему поможет самодельный глушитель. Это задача, которая по плечу любому мастеру, имеющему начальные навыки обращения с железом.

Для того чтобы сделать глушитель для мотоблока своими руками, потребуются такие инструменты и материалы:

  • рулетка;
  • сварочный аппарат;
  • болгарка;
  • электрическая дрель;
  • молоток;
  • алюминиевый хомут;
  • нержавеющая сталь толщиной 2 мм;
  • металлическая стружка.

Собрав все необходимое, можно начинать усовершенствовать выхлопную систему.

Делается это в такой последовательности:

  1. Из нержавеющей стали изготовить 2 трубы овального сечения. Диаметр труб должен различаться на 1-1,5 см. Стыки труб скрепить с помощью сварочного аппарата.
  2. В трубе меньшего диаметра проделать максимальное количество отверстий диаметром 8 мм. Обмотать ее металлической стружкой. Примотать стружку стальной проволокой.
  3. Вставить меньшую трубу в большую. Зафиксировать их в нужном положении с помощью стальных прутков и сварки.
  4. Прикрепить глушитель к выхлопной трубе и зафиксировать хомутом.

Уровень шума после такого усовершенствования снизится в несколько раз. Срок службы самодельного глушителя составит не менее 5 лет. Так, довольствуясь малым, можно значительно улучшить условия проведения сельскохозяйственных и прочих работ с использованием мотоблока.

Об устройстве мотоблока

Далее вы узнаете какой мотоблок лучше выбрать.Чтобы было понятнее, в чем же состоит принцип самодельного изготовления мотоблока и его дополнительных комплектующих, надо детальным образом рассмотреть само устройство мотоблока как средство малой механизации. Итак, данный агрегат включает в себя несколько основных рабочих узлов:

  • Основная движущая сила, т.е. двигатель.
  • Трансмиссия.
  • Ходовая часть.
  • Основные элементы управления.

Двигатель

В качестве основной движущей силы в конструкции мотоблоков используется стандартный двигатель внутреннего сгорания. В зависимости от типа и марки мотоблока, например Кайман Варио, Патриот Урал, Техас, Прораб, Кроссер, Викинг, Форза применяемый двигатель может быть различным:

  • Бензиновый 4-тактный двигатель. Этот движок используется для агрегатов, относящихся к легкому и среднему классу устройств.
  • Дизельный 4-тактный двигатель. Подобного рода моторы используются на тяжелых и мощных мотоблоках, предназначенных для работы на самых сложных участках поверхности.

Видео: Лучший дизельный мотоблок

Более подробно о работе дизельного мотоблока смотрите на видео:

  • Система, отвечающая за подачу горючего. Состоит из бака с горючим, карбюратора, воздушного фильтра и шланга для топлива.
  • Смазочная система, осуществляющая процесс смазывания тех деталей, которые трутся между собой.
  • Стартер, обеспечивающий раскрутку коленвала.
  • Охлаждающая система, которая уводит тепло от блока цилиндра мотора при помощи воздушного потока.
  • Система зажигания, которая производит искру на свече зажигания.
  • Газораспределительная система, которая обеспечивает поступление топливовоздушной смеси в цилиндр мотора, а также отвечает за выход отработанных газов.

Трансмиссия

Основной функцией трансмиссии является передача крутящего момента от мотора к колесной базе, а также регулирование скоростей и смену движения агрегата. В её конструкцию входит несколько рабочих узлов: редуктора, сцепления, коробки передач и дифференциала (есть не во всех моделях).

Трансмиссия может быть нескольких типов:

В основном, классический тип шестеренчатой трансмиссии используется на тяжелых мотоблоках, а состоит он из конических и цилиндрических шестерен.

Остальные типы трансмиссии используются в легких и средних типах мотоблоков. При этом, вне зависимости от типа трансмиссии, в конструкции находится ВОМ – вал отбора мощности, который передает крутящий момент к рабочим узлам агрегата.

Что касается сцепления, то оно может быть различным:

  • В виде клиноременной передачи. Суть процесса состоит в рычаге сцепления, которая натягивает или ослабляет ремень, чем передает, либо прекращает передачу крутящего момента от мотора к редуктору.
  • Однодисковое или многодисковое сцепления сухого или мокрого типа.
  • Коническая муфта.

В большинстве качественных мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион, Карвер используется второй тип сцепления, который отличается наибольшей надежностью.

Ходовая часть

Ходовая часть включает в себя не только непосредственно саму колесную базу, но и рамную конструкцию, к которой эти колеса крепятся, и где располагаются основные рабочие узлы мотоблока.

В более современных моделях мотоблока предусмотрено изменение расстояния между парой колес, что позволяет регулировать размер колеи мотоблока.

На сегодняшний день, различают два вида колес – пневматические и металлические с грунтозацепами.

Основные элементы управления

Управление мотоблоком находится на рукоятке агрегата, отвечая за изменение скорости и направления движения устройства. Среди элементов управления находятся:

  • Рычаги, руль и переключатели скоростей.
  • Управление сцеплением.
  • Рычаг или кнопка остановки двигателя.
  • Подачи газа и т.д.

В конструкции мотоблока отсутствует сиденье для человека (как и в мотоблоке Салют), поэтому само управление производится человеком собственноручно.

Как сделать?

Самой простой конструкцией является навесная лопата-отвал. С ее помощью снежные массы просто отодвигаются в сторону. При движении вперед ее опускают вниз, сгребая снега, а при обратном ходе поднимают. Этот вариант подойдет для уборки небольшого снежного покрова.

Саму лопату либо приобретают в готовом виде, либо изготавливают из разрезанной на 2 половины бочки (газового баллона) к которой приваривают раму для крепления на мотоблоке.

Сложным с точки зрения технологии изготовления является шнекороторный снегоуборщик. Инструкция по изготовлению:

  1. Из листа жести изготавливают короб, вырезая его боковые части и основу. Сгибают листы с помощью цилиндра. Сваривают сборные части корпуса.
  2. Из трубы изготавливают вал. Его толщина не должна быть меньше 50 мм.
  3. Вырезают сегменты для шнека, формируют из них лопасти. Приваривают их к валу, таким образом, чтобы они сходились к выходному отверстию, которое будет располагаться по центру короба. Выполняют балансировку.
  4. Устанавливают подшипники, крепят их к боковым частям снегоуборщика, собирают шнек. При правильной сборке он будет подавать снег на ротор.
  5. В кожухе вырезают отверстие, устанавливают в него трубу, которая будет служить желобом для выброса снега. Фиксируют ее металлическими держателями.
  6. Корпус ротора вырезают из листовой стали, также можно воспользоваться котлом из алюминия, объемом в 20 л. его крепят к передней стенке корпуса.
  7. Если на двигателе имеет шкив, то можно использовать в качестве привода ремень. Он будет передавать крутящий момент от двигателя мотоблока к его валу, который соединяют с валом снегоуборщика.
  8. Собирают рабочий узел снегоуборщика, монтируют элементы трансмиссии.
  9. На конце вала приваривают звездочку, с помощью которой будет меняться скорость.

При необходимости, на технику устанавливают фонарь. Все металлические элементы покрывают стойкой краской, которая будет защищать технику от коррозии.

Видео-инструкция по изготовлению снегоуборщика для мотоблока:

Чертежи и рекомендации, как можно собрать мотоблок

Мотоблок, собранный самостоятельно, имеет огромное преимущество перед покупными аналогами. Все размеры мотоблока и конструкцию можно адаптировать под себя и свои нужды

Если нужно совместить плуг и снегоочиститель, это вполне возможно, а если важно наличие гусениц и вместительного прицепа, такой вариант тоже вполне достижим. Размеры мотоблоков колеблются от небольших агрегатов весом менее 10 кг до настоящих мини-тракторов с огромным набором полезных функций и скоростью до 60 км/ч

Все чертежи можно без труда найти в интернете, и, приложив немного старания, они подгоняются под конкретные нужды. Здесь не понадобится инженерное образование, достаточно практического опыта работы с металлом и чтения чертежей.

Для того чтобы упростить задачу, можно воспользоваться помощью многочисленных видео по сборке самодельных мотоблоков своими руками в домашних условиях. В видео можно увидеть все детали процесса изготовления, которые невозможно указать в полной мере на сборочных схемах. Опыт народных умельцев за несколько десятков лет накопил целую энциклопедию отработанных решений. Воспользовавшись этим богатым опытом, можно избежать многих ошибок, а в конечном итоге привнести что-то свое в эту копилку.

В этом видео вы узнаете плюсы и минусы самодельного мотоблока:

Картофелесажалка

Для того чтобы собрать самостоятельно данное навесное устройство, необходимо подготовить следующие детали:

  1. Рама является основным несущим элементом, ее можно сварить из металлических уголков и швеллеров.
  2. К раме необходимо присоединить металлическую ось, к которой будут крепиться колеса.
  3. В нижней части рамы крепится бункер для картофеля.
  4. Зацепные звездочки следует правильно прикрепить к раме и соединить с регулировочным механизмом.

Особое внимание необходимо уделить правильно отрегулированному расположению звездочек, так как от этого будет зависеть распределение клубней в почве во время посадки. Колеса на этом устройстве могут быть разного диаметра, все зависит от габаритов самого мотоблока и навесного оборудования

Некоторые умельцы умудряются создавать универсальные приспособления для земляных работ, к примеру, путем добавления или снятия каких-либо деталей можно создать из мотокультиватора картофелесажалку, а грабли легко переделать в бороны, путем смены основных насадок на раме. Если подойти к этому вопросу грамотно и со знанием дела, то можно постепенно собрать весь необходимый инструмент для домашних и сельскохозяйственных работ на мотоблоке.

Материалы и инструменты

Сцепка на мотоблок состоит из нескольких довольно сложных деталей. Прежде всего, нужно найти чертежи, которые подойдут для создания узла

Это самое важное условие. Чертеж должен быть рабочим и проверенным

Материалы, которые понадобятся в будущем при сборке, следующие:

  1. Металлические заготовки — узкие пластины, швеллеры. Из них будет сварена основная часть соединяющего узла.
  2. Болты и стальные шпильки — главные элементы крепления, которые позволяют создать в узле неподвижное или подвижное соединение.
  3. Элемент регулировки — рычаг, который помогает изменить положение прицепленного устройства.

Для сборки понадобится следующее оборудование:

  • сварка по металлу;
  • сверло по металлу для создания отверстий;
  • линейка для измерений;
  • набор ключей для затягивания винтовых соединений.

В зависимости от габаритов оборудования, сцепка для мотоблока будет иметь свои особенности и крепления. Чем больше само оборудование и его грузоподъемность, тем крепче и габаритнее понадобится соединительный узел.

Предварительный этап

Сцепка для мотоблока, изготовленная своими руками, значительно сэкономит ваши финансовые ресурсы. Тем более, сделать её не так и сложно. Для этого необходимо заранее предусмотреть прочное крепление для самой сцепки и надёжную фиксацию для навесных устройств. Чтобы сделать сцепку для мотоблока своими руками, необходимы следующие инструменты:

  • болгарка;
  • сверлильный станок или дрель с набором свёрл;
  • измерительный набор (понадобятся линейка, угольник, рулетка)
  • сварочный аппарат;
  • набор ключей разных размеров;
  • крепежи (болты, шпильки, кронштейны и прочие метизные изделия).

Очень важно в момент изготовления сцепки, используемой для мотоблока, позаботиться об отсутствии люфтов. Если их нет, повышается безопасность эксплуатации оборудования и продлевается срок полезного использования

Чтобы достичь такого результата, рабочие свёрла подбираются в точном соответствии с диаметрами крепёжных элементов.

В изготовлении сцепки для мотоблока своими руками рекомендуется ориентироваться на чертежи. Они в большом количестве представлены в интернете. Опираясь на них, вы сможете изготовить надёжную сцепку для плуга, окучника или прицепа мотоблока, минимизировав ошибки. Кроме того, пользуясь стандартными чертежами, вам легко будет создать собственный проект с учётом технических особенностей мотоблока, эксплуатируемого у вас.

Отвал (лопата) на минитрактор своими руками — этапы модернизации

Люди, которые длительное время проживают в сельской местности и имеют достаточно большой участок земли, все чаще приобретают мини-тракторы, которые заметно облегчают выполнение различных работ по хозяйству. Помимо минитрактора также приобретается и оборудование к нему. Одним из таких оборудований является лопата для минитрактора. С ее помощью без огромных усилий можно перемещать различные сыпучие грузы, в зимнее время она отлично сгодится для уборки снега. Снегоотвал состоит всего лишь из трех частей: лопаты, узла фиксации грейдера и устройства установки угла поворота.

Разновидности отвалов

По способу крепления и размещения выделяют несколько видов оборудования:

  1. Передний отвал, имеющий гидроцилиндр, благодаря которому оборудование приводится в рабочие состояние.
  2. Задний отвал, находится позади мини-трактора и включается с помощью навески агрегата;

Минитракторы с передним отвалом можно чаще всего встретить на строительных площадках либо во время дорожных работ. Отвалы могут отличаться друг от друга, но есть и то, чем они схожи:

  • ширина лопаты колеблется от 120 до 200 см;
  • мощность трактора должна быть не менее 16 л.с. – для легкого оборудования, и 20 л.с. – для более тяжелого;
  • вес устройства колеблется от 65 до 105 кг.

Навеска на минитрактор с отвалом, находящимся в передней части, дает возможность использовать оборудование в качестве маленького бульдозера. С его помощью можно ровнять дорожки на участке либо убирать снег.

Переднеприводное навесное оборудование прибавляет агрегату массу, при помощи которой увеличивается тяговое усилие. Но при таком оборудование возникает проблема: как поднять ее в положение для транспортировки.

Можно купить сразу готовый отвал для минитрактора либо сделать его своими руками, как делают сейчас множество владельцев такого оборудования. Самодельный отвал сможет вам немного сэкономить деньги, да и вы сами создадите такой отвал, который вам нужен.

Инструменты для создания оборудования

Чтобы воссоздать отвал, кроме всех чертежей также потребуется такие материалы и инструменты:

  • болгарка и дрель;
  • плоскогубцы;

vнаборы отверток и ключей;

  • аппарат для сварки;
  • болты, винты, гайки и заклепки;
  • трубы из стали, старая бочка либо старый котел;
  • полосы из резины и стали.

Этапы модернизации

Задавшись вопросом, как сделать лопату самостоятельно, в первую очередь нужно уяснить, что сделать самодельный надежный отвал на мини-трактор не так уж и сложно, но чтобы сделать все правильно, нужно не спешить и делать все верно. Для начала необходимы чертежи, найти их в интернете не составит усилий. В таких чертежах должны быть отображены абсолютно все компоненты, которые будут нужны для мини-трактора. После этого необходимо собрать все нужные материалы и детали.

Лопата на минитрактор создается из стальной трубы диаметром не менее 70 см и толщиной стенок не меньше 8мм. Также можно создать лопату и из старой бочки, если она будет подходить по размерам. Трубу нужно разрезать продольно, примерно на ¾ от всей окружности. Это необходимо для того, чтобы у лопаты вышел правильный изгиб. Ширина лопаты выбирается в зависимости от габаритов и мощности самого мини-трактора. В среднем лопата на мини-тракторе выступает не более чем на 40 см с каждой из сторон.

Для этого нужно укрепить устройство дополнительными продольными упорами. Отличным материалом для этого будет выступать квадратная труба с сечением 40х40 мм. Низ лопаты нужно усилить специальным ножом. Для этого отлично подойдет стальная полоса шириной в 5 миллиметров.

Принцип крепления

Минитрактор с лопатой, сделанной собственноручно, должна иметь крепкий подъемный механизм. Для этого изготавливается крепкая конструкция, которая напоминает литеру «А», состоящая из стальных элементов. Подобная конструкция располагается продольно, к ее средней перемычке приваривается дополнительный кронштейн. Рекомендуется в качестве подъемного устройства использовать готовый гидроцилиндр. Для этого лучше приобрести нужный узел от тракторного прицепа 2ПТС-4.

Заключение

Мотоблочные самоделки своими руками, чертежи которых можно найти в интернете, представляют собой оптимальный выход для тех, у кого нет возможности тратить лишние средства на приобретение дополнительного оборудования.

Учитывая, что экономия получается значительная, появляется очень много желающих изготовить подобные технические средства собственноручно.

как сделать плуг для мотоблока своими руками: чертежи с размерами а также про адаптер для мотоблока Нева.

Оборотный плуг

Плуг этой конструкции немного сложнее. Сверху самоделки крепится закругленное перо. Происходит не только вспашка земли, но и отвал срезанного пласта – при обработке целины это бывает необходимо. Сложное строение оборотного плуга предполагает изготовление его профессиональным мастером, который может рассчитать точные параметры каждой детали.

Одной из разновидностей такой конструкций является плуг Зыкова. Для сборки своими руками потребуется стойка, с помощью которой он цепляется к мотоблоку, непосредственно корпус плуга с лемехом, доска для упора и загнутое лезвие для переворачивания пластов. Отвал плуга изготавливается из трубы диаметром 50 см.

Отвал-лопата

Мотоблоком можно выравнивать земельные участки для строительства хозяйственных сооружений. Он как бульдозер может чистить тротуары и дорожки от грязи и снежных сугробов. Для изготовления самодельного отвала надо взять металлический лист в 2 мм толщиной. Для прочности внутри отвала вертикально привариваются пластины из более толстого металла – они не дадут прогибаться задней стенке отвала. Еще нужна нижняя часть лопаты, ее обшивают жестью, чтобы низ не застревал в грунте или снегу. Низ лопаты к нижнему основанию располагают под прямым углом.

Для изготовления самодельной лопаты понадобится пила по металлу, дрель и сварочный аппарат. В качестве материала подойдет 200-литровая стальная бочка. Ее надо разрезать вдоль высоты на 3 части и сварить между собой крайние две из них. Металл бочки имеет достаточную толщину для прочности приспособления.

Картофелесажалка

Очень востребованным и незаменимым оборудованием на огороде является самодельная картофелесажалка. Она имеет расширитель для клубней с отверстием внизу и дисками для закапывания их в землю. Заднее колесо с внутренней стороны надо закрыть пластиной, чтобы посадочный материал не попадал под колесо мотоблока. Вся конструкция крепится на стальной раме. Глубина его закрепления регулируется.

Бункер можно сделать из фанеры или оцинкованного тонкого листа. Деревянный ящик можно покрасить водостойкой краской. Чтобы клубни не повреждались, внутри бункер выстилают резиной.

Посадочное устройство состоит из металлической трубки диаметром 10 см, к которой крепится сошник для прорезывания борозды. Высота его, а значит и глубина борозды, регулируется вертикальным перемещением конструкции.

Борозды заделываются дисками, направленными навстречу друг другу под углом. Они двигаются за счет подшипников. Ширина ряда изменяется ослаблением болтов стремянок и сдвиганием дисков. Чтобы на земле не оставалось следов от колес сажалки, землю можно рыхлить культивационными лапками, приваренными к раме.

Сидение сеятеля-самоделки для мотоблока крепится к металлической раме основания.

Дисковый окучник

Из подручных материалов своими руками можно собрать удобное приспособление для окучивания посаженных рядами овощных культур. Основными элементами самодельной навески будут две металлические крышки от кастрюль или диски одинакового размера. Диаметр их – не меньше 50 см. Края крышек или металлических дисков надо заточить как фрезы. Это основные детали окучника. Плоские крышки закругляют внутрь с помощью молотка.

Диски, собирающие землю в валик вокруг стеблей картофеля или другой культуры, укрепляют на металлическую раму. К нижней части ее приваривают небольшие колесики для опоры. Надо закрепить стержни дисков подвижно, чтобы можно было регулировать угол наклона обрабатывающих поверхностей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
