Недорогие модели (до 16 000 руб.)
Makita DPB181Z
Плюсы
- Подсветка встроена
- Компактность (длина 47 см), есть крючок для хранения вертикально
- Батарея защищена от перегрузки
- Удобное управление и смена оснащения
- Долговечность конструкции
- Эргономичная ручка и вес 3,5 кг дают минимум напряжения в эксплуатации пилы
- Блокировка от повторного пуска
Минусы
Нет аккумулятора и зарядного устройство в комплекте
От 1250 ₽
Ленточная ручная пила с плавным пуском и пропилом труб 64мм и профиля 64х64мм. Длина режущей поверхности 83,5 мм, толщина – 0,5 мм. Редуктор и рамная конструкция из алюминия с резиновыми вставками. Совместима с аккумулятором 4 и 5А*ч с напряжением 18В. Для смазки используется воск.

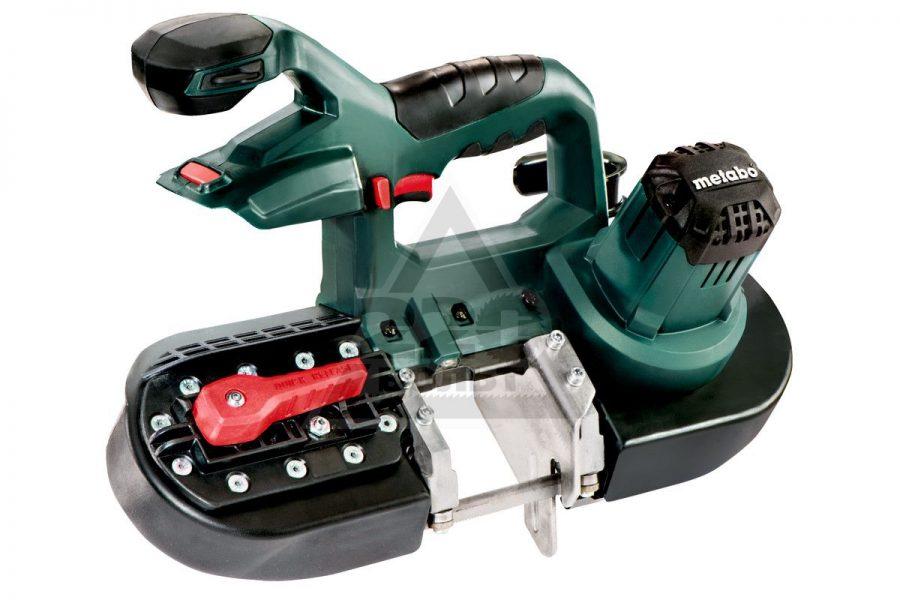

Metabo MBS 18 LTX 2.5 0
Плюсы
- Компактность и легкость (4,1кг)
- Технология ULTRA-M (мощность, бережность в использовании заряда, 3 года срок службы)
- При распиле нет искр, не нужно охлаждать
- Встроенная подсветка
- Эргономичная с резиновыми накладками ручка
- Легко, без инструментов, меняется пильное полотно с низкой вибрацией, регулируется его ход и натяжение
Минусы
Одна скорость
От 15840 ₽
Данная модель входит в обзор ленточных пил по дереву, металлу, пластику и алюминию. Работает со скоростью 174 м/мин от аккумулятора напряжением 18 В и индикатором заряда. Прочный корпус, металлический упор. Распил 63,5мм. Размер пильной ленты – 835х13мм. Можно использовать в труднодоступных местах и даже пилить над головой. Есть крюк для удобного хранения. Подходит для профессиональных монтажных работ.

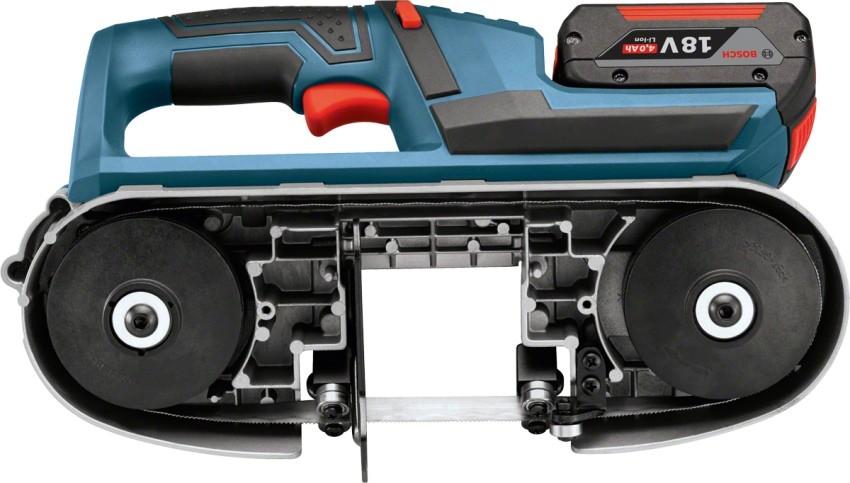

BOSCH GCB 18 V-LI 0
Плюсы
- Компактность (34х16см) и легкость (3,8кг)
- Подсветка и защита двигателя от нагрева
- дополнительно 2 пильных полотна (730х12,7х0,5мм)
- Регулировка оборотов нажатием курка и фиксация пуска при длительной работе
- Работа во всех положениях с любого угла
- Точный и чистый рез из-за отсутствия вибрации и скорости 162м/мин
Минусы
- Без аккумулятора в комплекте
- Шум 90дБ
От 21700 ₽
Ручной инструмент с удобными прорезиненными ручками с хорошим хватом. Работает с металлическими трубами, прутками и уголками, пластиком и древесиной от аккумулятора 18В 2,6 или 3 А*ч. Есть индикатор батареи. Глубина реза 63,5 мм.
Классификация ленточных пил
По конструктивным особенностям ленточные пилы бывают:
- Консольная (маятниковая) ленточная пила — при её изготовлении используется специальная пильная консоль, поднимающаяся и опускающаяся за счет вращательных действий шарнира. Данный вид применяют для пиления труб из нержавейки, фасованных профилей, проката.
- Одностоечные — в их основе лежит горизонтальная пила рама, опускающаяся вдоль вертикальной стойки. По конструктивным параметрам похожа на радиально-сверлильный станок. Главным преимуществом данного типа является возможность пиления металлических изделий под углом.
- Двухстоечные — также используют горизонтальную пильную раму, которая движется вдоль 2 вертикальных колонн. Соединение со станиной осуществляется с помощью жесткого замкнутого контура. Преимуществом двухстоечных пил считаются высокие показатели жесткости конкуренции, инструмент может применяться для резки любых металлов.
- Портальные станки — состоят из фиксированной рабочей зоны и подвижного портала для резки, на котором возможно обрабатывать материалы больших габаритов (плиты, отливки). Достоинством инструмента является компактность: так как портал движется вдоль линейных направляющих рабочего стола, для оборудования не требуется много свободного пространства.
- Вертикальная ленточная пила по металлу — предназначена как для прямолинейной или для криволинейной резки по наружному и внешнему контурам. Принцип работы: заготовку не зажимают в тисках, а удерживают в рабочей зоне вручную.
- Поворотные (угловые) — позволяют осуществлять пиление металла под различными углами к оси детали. В основе их конструкции лежит поворотная пильная рама, вращающаяся вокруг вертикальной оси. Это позволяет одним движением скорректировать угол отреза.
По степени автоматизации
Ручные (гравитационные) — пильная рама приводится в действие за счет применения физической силы рабочего, а также собственного веса.
| Преимущества | Недостатки |
| 1. Соотношение цена-качество (невысокая стоимость оборудования при высоких показателях производительности инструмента). 2. Возможность регулирования угла резки (до 60о). | 1. Значительная вибрация при работе, что приводит к быстрому износу оборудования. 2. Отсутствие надежных механизмов автоматической очистки. 3. Необходимость ручного контроля уровня наклона шкивов. 4. Отсутствие автоматического контроля силы давления оборудования на заготовку. |
- Полуавтоматические пилы — все операции (зажимание-раскрытие тисков, опускание-подъем пильной ленты) осуществляются автоматически с помощью гидравлического привода. Задачей рабочего является только контроль за движением металла. Обработка изделий возможна под углом от -60° до +60°. Подходят для резки тяжелых металлов, в том числе сплошных заготовок из чугуна, цветных сплавов, нержавеющей стали.
- Автоматическая ленточная пила по металлу — применяется на крупных промышленных производствах. Задачи оператора минимальны: ему необходимо только установить параметры обработки металла при помещении заготовки в тиски. Дальнейший процесс автоматизирован, процесс пиления управляется ЧПУ. Оборудование характеризуется наибольшей производительностью, а также высокими показателями точности.
По функциональным особенностям
- I класс — пилы используются на крупном промышленном производстве для обработки любых видов металла (металлургические заводы, производственные цеха, тяжелое машиностроение и т.д.). Ширина полотна — не менее 27 мм. Режущие поверхности характеризуются высокой прочностью, что обеспечивает низкие показатели износа, малую стоимость одного реза.
- II класс — популярный тип ленточных пил. Применяются на заготовительных производствах предприятий машиностроения для резки цветных металлов, легированной стали, жаропрочных сплавов, титана. Ширина ленточного полотна — от 20 мм.
- III класс — чаще всего представлены консольными пилами. Применяются на небольших производствах, занимающихся изготовлением труб, профильного проката. Инструмент с низкой производительностью и высокой степенью износа зубьев. Ширина полотна — от 17 мм.
- IV класс — малогабаритные, легкие устройства, используемые для распила деталей, диаметр которых не превышает 50 мм. Ленточные пилы IV класса не используются в промышленном производстве. Они востребованы в ремонтных мастерских и для частного применения. Ширина полотна не превышает 13-15 мм.
Разводка
Разводка – наклон или угол разворота зуба по отношению к плоскости полотна, служит для обеспечения свободного хода полотна и кромки зуба. Существуют разные типы разводок. Стандартная разводка состоит из повторяющейся комбинации зубьев – вправо, влево и прямой. Разводка право – лево особенно часто применяется для резания мягких материалов, таких как цветные металлы, пластик, дерево. Разводка «волна» – специальная разводка для резки тонкостенного профиля, заготовок малого диаметра, труб и т.п. Комбинированная разводка используется для резки труб, профиля с переменным сечением и пакетов.
| Форма NORMAL (N). Зуб имеет передний угол 0°. Пилы с такой формой зуба предназначены для резки сплавов с высоким содержанием углерода (таких, например как чугун), для материалов с небольшим поперечным сечением и тонкостенных профилей и труб. | |
| Форма HOOK (H). Зуб имеет передний угол 10°. Пилы с такой формой зуба предназначены для резки сплошных прутков, толстостенных труб из легированных сталей. | |
| Форма RP. Зуб имеет передний угол 16°. Пилы с такой формой зуба предназначены для агрессивной резки сплошных прутков из высоколегированных сталей, трудно обрабатываемых металлов и цветных сплавов. | |
| Форма MASTER. Зуб изготавливается в двух исполнениях по переднему углу 10° и 16°. Имеет продольно шлифованную фаску, что улучшает шероховатость обрабатываемой поверхности. Пилы с такой формой зуба предназначены для резки сплошных прутков из высоколегированных сталей. |
Система подачи СОЖ на ленточнопильном станке
Чистая новая СОЖ, чистый бак для СОЖ и чистые направляющие трубки СОЖ максимизируют эффективность любой СОЖ. Лучше ежедневно проверять бак для СОЖ ленточнопильного станка, чтобы гарантировать, что уровень СОЖ не ниже уровня насоса, и что отношение соединения является правильным. Металлическая стружка или утечка масла из рабочих органов ленточнопильного станка ухудшает СОЖ. Нужно остановить все гидравлические утечки, помыть всю систему с качественным моющим средством, а затем наполнить бак для СОЖ правильно смешанной новой СОЖ. Нужно заменять СОЖ на регулярной основе в зависимости от объёма резки, минимально — два раза в год. Ещё очень важным является регулярное удаление стружки из бака для СОЖ, особенно его чистка от мелкой (почти микроскопической) металлической стружки, потому что при операции по резке металла на ленточнопильном станке она проходит через систему СОЖ, снижая стойкость ленточного полотна (затупляя его режущую кромку), а также вообще негативно влияя и преждевременно изнашивая направляющие, колёса и другие металлические детали ленточнопильного станка.
Как изготовить ленточную пилу для металла своими руками
В строительных магазинах ленточные пилы стоят достаточно дорого. При минимальных навыках инструмент можно изготовить самостоятельно. Часть деталей может быть изготовлена вручную из вторично-используемых материалов, а недостающие комплектующие — приобретены в магазине (они имеют малую стоимость).
Материалы и инструменты
Перед началом работ по изготовлению ручной ленточной пилы по металлу необходимо подготовить необходимые материалы и оборудование:
- болгарку;
- шуруповёрт;
- шлифовальное устройство;
- расходные принадлежности (изоленту, клей-момент, крепежи, др.);
- ручные инструменты (отвертки, шурупы, нож, ножницы).
Для сборки станка из подручных материалов необходимо найти:
- деревянные щиты (будут использоваться под основу и столешницу) — если применяется ДСП, то несколько пластов необходимо склеить для обеспечения необходимых показателей прочности;
- швеллер, стальные прутья (потребуются на этапе создания основы для натяжения вращающихся осей);
- резина (велосипедные или шинные камеры) — будет использоваться для закрепления режущей ленты на шкивах;
- ремень (пригодится для вращающихся дисков);
- водостойкая фанера толщиной от 10 мм (пойдет на изготовление защитного чехла);
- двигатель и провода (выбор зависит от требуемой мощности устройства).
Правила выбора ленточного полотна
- При покупке режущего полотна посмотрите на край: все зубцы должны быть одинаковыми, равномерно удаленными друг от друга;
- Выбирайте полотно, которое можно будет заточить повторно;
- В зависимости от формата работы определите необходимый тип комплектующей:
- биметаллическое — используется при распиле прочных материалов, характеризуется повышенной прочностью (инструмент прослужит долго, пила устойчива к разрывам и натяжению);
- алмазное — рассчитано на работу с мрамором, гранитом, кварцем, камнем;
- твердосплавное — нужно для пиления чугуна и титана, может быть использовано при обработке сложных заготовок;
- из инструментальной стали — классическое полотно, подходящее для разовых работ с деревом и металлом, является наименее дорогим.
Пошаговая инструкция по изготовлению ручной ленточной пилы по металлу
- Определите планируемую цель использования станка, необходимые габариты инструмента.
- Скачайте из интернета или сделайте самостоятельно чертеж устройства.
- Подготовьте рабочее место, инструменты, материалы.
- Изготовьте шкивы: потребуется фанера или ДСП, рекомендуемый диаметр — 24-26 см.
- Шкивы необходимо отшлифовать и обклеить с внутренней стороны резиной.
- Сделайте вертикальную ось: можно использовать металлический швеллер или прочные сорта дерева.
- Приготовьте базовую часть основания (подойдет любая нержавеющая сталь).
- С двух сторон основания вставьте втулки, на которых закрепите шкивы (п.4). Шкивы должны стоять ровно, без наклона.
- При наличии, установите демпфер (под столешницей): он позволит минимизировать колебания и вибрацию при работе станка.
- Закрепите двигатель, обеспечьте его прочное соединение с вращающейся частью инструмента (п.5).
- Соберите столешницу из имеющихся деревянных щитов, при желании — покройте ее изолирующим слоем. Столешницу следует расположить на прочной, устойчивой ножке.
- Если в работе вам потребуется делать прямые продольные надрезы, то необходимо установить направляющие.
- Установите над столешницей систему регулируемой смазки: масло должно самотеком попадать на пильное полотно (количество устанавливается экспериментальным путем в процессе работы станка).
- Закрепите на верхнем шкиве защитный чехол: он необходим, чтобы пильное полотно не соскальзывало. Чехол должен закрывать весь двигатель и электронику, чтобы не допустить попадания опилок в механизм.
- Если вы сомневаетесь, что двигатель справится с большими объемами работы, то лучше установить устройство для защитного отключения (УЗО).
- Срежьте все острые углы, отшлифуйте поверхность инструмента.
- Установите ленточное полотно, натягивая его по возможности (провисания цепи недопустимы). Лента должна располагаться строго параллельно основанию, чтобы не произошло снятия полотна.
- Осуществите пробный запуск станка, сделайте тестовый разрез тонкого стального или металлического листа.
Что представляет собой оборудование для ленточного пиления?
Ленточнопильный станок – машина, позволяющая непрерывно резать большие объемы металла, пластика, дерева, композитов. С помощью правильно подобранного оборудования можно распиливать любые материалы, как по прямой, так и фигурно.
Основной рабочий узел станка – так называемая ленточная пила – закольцованное стальное полотно с разведенными зубьями. Пила натянута на двух или трех шкивах, которые вращаются от электрического привода. Обязательна массивная и устойчивая опорная станина из тяжелого металла, а вот расположение и крепление режущей части могут быть различными, как и способ управления агрегатом. Конструктивно можно выделить несколько типов ленточнопильных станков. Рассмотрим особенности каждого типа, чтобы правильно выбрать машину для производства.
- Консольные ленточнопильные станки называются также поворотными. Рама с пилой (консоль) опускается/поднимается на шарнирном механизме. Такой способ закрепления режущего узла удобен для нарезки проката, труб, профилей. Ленточнопильные станки такого типа бывают неповоротными, осуществляющими резку только под 90 градусов, и поворотными, способными резать под другим углом.
- У одностоечных ленточных станков пильная рама расположена горизонтально и движется вдоль колонны — вертикальной стойки. Обрабатываемая деталь закрепляется на неподвижной рабочей поверхности. Для резания под углом рама поворачивается относительно стойки – оси вращения.
- В двухстоечных ленточнопильных станках режущий узел движется по двум вертикальным стойкам. Наличие не одной, а двух опор позволяет создавать большее давление на заготовку без ущерба точности распила. Для резки под углом поворачивается сам рабочий стол, на котором находится зажатая в тиски деталь. Поскольку конструкция таких станков отличается высокой жесткостью и устойчивостью, их часто выбирают для резки металлов.
- В портальных ленточнопильных станках неподвижная функциональная поверхность имеет направляющие, вдоль которых передвигается портал с пильной рамой. Данные станки отличаются значительным размером, так как предназначены для работы с заготовками большой площади.
- Ленточнопильные станки вертикального типа могут иметь наклоняемую и подвижную раму с пилой. В первом случае рама ходит поперек рабочей поверхности, осуществляя резку под углом к ней. Чаще всего такие станки применяют для распиловки сплошных заготовок или для нарезки уголков и труб. Во втором случае пила перемещается по направляющим вдоль или поперек стола.
- Рама в угловых горизонтальных станках поворачивается относительно вертикальной оси, что дает возможность быстро перенастраивать угол нарезки.
Пиление металла на ленточном станке
Производители ленточных пил
При покупке пилы обращайте внимание на компанию-производителя. Такие инструменты производятся как в России, так и за рубежом
Отличить оригинал от подделки можно благодаря сертификатам качества и правильной маркировке товара.
Наиболее известные марки на рынке ленточных пил – это:
Arntz (Германия). Старый производитель, который хорошо известен не только в Европе, но и во всем мире, также он имеет филиалы далеко за пределами Германии. Качество продукции очень тщательно контролируется, постоянно проводятся исследования в области технологий. Ленточные пилы данной марки целиком соответствуют всем текущим требованиям к качеству. Наиболее популярные модели – твердосплавные;
Lenox (США). Тоже достаточно популярный бренд на этом рынке. Особенностью производства является нанесение на все пилы специального защитного покрытия на основе нитрида алюминия-титана. Благодаря этому покрытию изделия более прочны и износостойкие, также их можно применять в условиях повышенной нагрузки и бесперебойной работы. Так, они отлично справятся с нарезкой материалов, имеющих большую абразивность. Также при работе станка скорость не ограничена. Единственный минус таких пил – это их достаточно высокая стоимость;
Wikus – данный бренд на рынке ленточных пил тоже очень известен, выпускает эту продукцию этот производитель тоже достаточно давно. Одной из отличительных особенностей является широкий ассортимент моделей. Благодаря такому решению покупатель имеет возможность выбрать максимально подходящий вариант под те или иные работы в зависимости от направления и масштабов своей деятельности;
Forezienne (Франция) – все ленточные пилы этой марки изготавливаются из стали, в основе которой содержится обогащенная руда. В процессе формирования сырья выполняются чередующиеся процессы по закалке и отпуске, а также горячий и холодный прокат. Все это обеспечивает высокие показатели пилы в плане режущих характеристик и ее прочности;
Lennartz (Германия) – данный производитель является крупнейшим в своей области на территории Европы
Особое внимание он уделяет производству пил на основе композиционных сплавов. Фирменная технология предусматривает, что на основе высокопрочной стали сделано не только режущее полотно, но и закалки
А зубчатая кромка сделана отдельно из быстрорежущей стали и потом приваривается;
Doall (США) – этот производитель не относится к сильно крупным, но его продукция тоже достаточно популярна в США и за ее пределами. Продукция имеет полный комплекс высоких показателей всех характеристик. Для изготовления ленточных пил применяется высокопрочная сталь, а все технологические процессы строго соблюдены. Пилы будут служить долго независимо от нагрузки на них и способа применения. Также стоит отметить и безупречную репутацию этой компании, на ее продукцию пожаловаться просто нельзя.
Ленточная пила по металлу своими руками
Приобретение специального оборудования не по карману многим умельцам. Для таких людей будет полезно узнать, как делается ленточная пила по металлу своими руками. Для работы необходима подготовка инструментов и материалов:
- старого велосипеда;
- лобзика;
- фанеры толщиной 1,5 см;
- деревянного бруса;
- подшипников;
- шпилек, шайб, саморезов;
- валов;
- втулок из латуни с резьбой внутреннего типа;
- изоленты.
Делать ленточную пилу стоит, придерживаясь таких этапов:
- Сборка рамы, выполняющей роль столешницы. К ней прикрепляется штанга под шкивы. Кроме того, там же устанавливается электродвигатель.
- Изготовление и монтаж шкивов с ременной передачей, которые крепятся внутри тумбы.
- Установка режущего полотна и направляющих. Ленту монтируют на шкивах. Направляющие располагают в той стороне, где отсутствуют зубья пилы.
- Отделка, наладка и завершающая проверка работоспособности конструкции. Верхний шкив закрывают кожухом, что повысит уровень безопасности при эксплуатации оборудования.
Оборудование начального класса
Миллиметровый люфт пильной рамы, штампованные опорные элементы, порванные в первые минуты работы пилы из комплекта и честная мощность двигателя не более 0.5 кВт – формируют негативное представление о бюджетном оборудовании. Но жёсткая фиксация устройства, установка шкивов в одну линию, а направляющих в перпендикуляр основанию, правильный выбор пилы и 15 минут отдыха после 30-40 минут работы, могут несколько улучшить ситуацию.
А если постоянно контролировать положение полотна, то и качество реза будет стабильно приемлемым. В принципе, такое оборудование можно сделать своими силами, тем более что сегодня все детали можно купить. Но будет ли такой самодельный станок выгоднее покупного – вопрос открытый.
К тому же, потенциал, заложенный в конструкцию некоторых станков начального класса, позволяет их доработать до «взрослого» уровня.
3. Энкор Корвет 422 – от 22 355 руб.
Мобильный станок с тремя скоростями подачи пилы. Диагональный ход пильного узла контролируется вручную. Угловой распил возможен при смене положения тисков. Понижающий редуктор ременный, с червячной передачей вращения на ведущий шкив.
Концевой выключатель останавливает двигатель при полном опускании рабочей консоли, магнитный выключатель исключает произвольный запуск при кратковременной потере напряжения – с позиции безопасной эксплуатации данный минимум можно считать преимуществом «гаражного» оборудования.
Угол установки направляющего и принимающего ленту узлов надо постоянно контролировать; отсутствие системы подачи СОЖ влияет на скорость износа пильного полотна. Если своевременно не принять мер по устранению этих недостатков, то они существенно испортят впечатление от эксплуатации неплохого (для нечастых разовых работ) станка.
Я заметил, что подобные устройства популярны у тех соотечественников, которые обладая достаточным количеством свободного времени и базовыми знаниями, «задёшево» модернизируют их до приемлемой точности более дорогого оборудования.
| Характеристика | Значение |
|---|---|
| Сеть / потребляемая мощность, В/кВт | 220/0.55 |
| Диаметр обрабатываемой детали (90°/45°), мм | 115/70 |
| Скорость подачи пильного полотна, м/мин | 20-30-50 |
| Вес, кг | 62 |
Видеообзор Энкор Корвет 422:
4. Blacksmith S13.11 – от 29 367 руб.
Настольный станок со щёточным двигателем и ручным контролем положения пильного узла. Настройка для пиления под углом (до 45°) выполняется поворотом рабочей консоли на опорной площадке.
Клавиша пуска на рукоятке пильного узла. Там же удобная регулировка скорости. Рядом рычаг натяжения пилы. В каждом направляющем узле 5 подшипников. Регулируемая возвратная пружина уравновешивает консоль.
Из очевидных недочётов – обилие силуминового сплава в конструкции, клавиша без фиксации, 13 мм между линией реза и краем тисков, отсутствие СОЖ. Уже в процессе работы выясняется, что с недостатками можно результативно бороться: жёстко фиксируете основу – снижаете вибрацию; наращивание щёчек тисков до линии реза – позволяет обрабатывать небольшие заготовки; при работе с алюминием, в качестве смазки можно использовать парафиновую свечу.
| Характеристика | Значение |
|---|---|
| Сеть / потребляемая мощность, В/кВт | 220/1.5 |
| Диаметр обрабатываемой детали (90°/45°), мм | 100/55 |
| Скорость подачи пильного полотна, м/мин | 20-70 |
| Вес, кг | 18 |
Видеообзор Blacksmith S13.11:
5. TRIOD BSM-115/230 – от 37 472 руб.
Мобильный (за счёт пары транспортировочных колёс) станок с ременной передачей, червячным редуктором и поворотными тисками. Отличается от ближайших аналогов возможностью работы на вертикально зафиксированном пильном узле.
В крайнем нижнем положении, опущенная вручную консоль автоматически останавливает двигатель, нажимая на концевой выключатель; поднимать её придётся самому. В среднем положении режущий блок удерживается пружиной, в верхнем – фиксатором. Регулировка угла пиления выполняется поворотом тисков.
Основным недостатком является отсутствие интегрированной системы подачи СОЖ. Каждому, кто приобретает станок начального уровня, я рекомендую изначально убедиться в присутствии смазки в ответственных узлах и обязательно делать перерыв на 15 минут через каждые 40 минут работы.
| Характеристика | Значение |
|---|---|
| Сеть / потребляемая мощность, В/кВт | 220/370 |
| Диаметр обрабатываемой детали (90°/45°), мм | 114/70 |
| Скорость подачи пильного полотна, м/мин | 20-29-50 |
| Вес, кг | 61 |
Видеообзор TRIOD BSM-115/230:
