Ножницы для резки полипропиленовых труб. эксперт по ровному отрезу

Виды инструмента

Инструмент для монтажа полипропиленовых труб можно условно разделить на:

• сварочные аппараты;
• клеевые пистолеты;
• труборезы;
• зачистки.

Сварочные аппараты

Сварочные аппараты бывают двух видов:

1. Механический аппарат. Применяется, если необходимо соединить трубы большого диаметра или требуется большое усилие для совмещения стыков. Устройство:
   • опорная рама;
   • приборный блок;
   • гидравлический привод.

Захваты из полуколец располагаются слева и справа. Между ними, для распределения давления и осуществления центровки, устанавливают вкладыши, внутренний диаметр которых соответствует наружному диаметру свариваемых труб.

Сварочный аппарат механический

1. Ручной аппарат для сварки. Служит для сварки труб небольшого диаметра до 125 мм. Устройство:
   • терморегулятор;
   • плита нагрева с отверстиями, в которые устанавливаются насадки с антипригарным покрытием;
   • комплект насадок для установки свариваемых элементов (попарно), тефлоновое покрытие не позволяет полипропилену прилипать к разогретой насадке.

Соединение с помощью ручного аппарата

Клеевые пистолеты

Применение пистолета упрощает работы по монтажу. Раструбное соединение с использованием муфт соединительных или других элементов можно производить, применяя клей для полипропиленовых труб. Преимущества термоклеевого пистолета:

• быстрота схватывания – от 1 до 3 минут;

• надежность шва практически не уступает другим видам соединений.

Поверхности, подлежащие склеиванию, должны быть очищены от загрязнений и обезжирены.

Труборезы

Виды труборезов:

Ножницы прецизионные с трещоточным механизмом (для труб до 42 мм диаметром) обладают лезвием из стали с зубчатой рейкой.

Ножницы для полипропиленовых труб

Труборез роликовый с храповым механизмом. Труба вкладывается в с-образную выемку и при смыкании рукоятей отсекается лезвием, расположенным напротив. Резка должна проводиться строго под углом в 90о. Отклонение в процессе резки приводит к деформации линии реза или даже к поломке ножниц.

Труборез для полипропиленовых труб роликовый

• Труборез аккумуляторный с небольшим электромотором, обеспечивающим большую скорость резки.
• Труборез гильотинный, который служит для порезки труб большого диаметра.

При отсутствии трубореза можно воспользоваться обычной ножовкой по металлу или по дереву, но тогда торцы необходимо тщательно зачистить от заусенцев. Также при резке нельзя допускать деформации трубы.

Зачистки

Для систем горячего водоснабжения и отопления рекомендуется применять армированные полипропиленовые трубы. Трубы, армированные стекловолокном, в зачистке не нуждаются, так как сетка находится между слоев полипропилена, воды не боится и с фитингом не контактирует. Алюминиевая фольга, используемая для армирования, должна быть удалена из места стыка до сварки. Алюминий при контакте с водой может вызвать электрохимические процессы, что приведет к разрушению армирующей пленки. В случае внешнего армирования алюминий помешает процессу сварки полипропиленовых элементов. Поэтому трубы, армированные алюминиевой фольгой, нуждаются в зачистке. Виды инструментов для зачистки:

• ручные – со съемными, несъемными рукоятками или рифлением;
• насадки для дрели.

Ручные зачистки и насадка на дрель

При небольших объемах работ по зачистке и отсутствию опыта лучше воспользоваться ручным инструментом.

1. Для наружного слоя применяют муфты с ножами изнутри (материал – сталь инструментальная), так называемые шейверы. Диаметр инструмента подбирается под диаметр зачищаемой трубы. Часто используются двусторонние муфты, позволяющие выполнять работу с трубами двух различных диаметров.

Шейвер для полипропиленовых труб

1. Для внутреннего слоя используют торцеватели. Ножи расположены с внутреннего торца. Нужно просто вставить трубу в инструмент, несколько раз провернуть и можно производить сварку.

Торцеватель для полипропиленовых труб

Удалять внутренний слой быстрее, ведь требуется снятие около 2 мм фольги. При снятии наружного слоя необходимо снимать около 2 см.

Насадка на дрель

Насадки на дрель отличаются от ручных зачисток стальным стержнем для установки в дрель, шуруповерт или перфоратор. Служат для удаления как внешнего, так и внутреннего армирующего слоя (расположение ножей определяет вид удаляемого слоя).

Рейтинг ножниц для резки полипропиленовых труб до 3000 рублей

ЗУБР Мастер 23703-63

Инструмент от проверенного временем отечественного производителя пользуется повышенным спросом среди потребителей не только доступной стоимостью, но и необычным дизайном. По сравнению с аналогичными моделями, конструкция характеризуется наличием укороченных лезвий. При этом ручки получились длинными. За счет подобных конструктивных особенностей, изделие можно использовать в труднодоступных местах. Также внимания заслуживает наличие фиксатора. Максимальный диаметр рабочей поверхности – 63 мм. Отличное решение для работы с ПНД, ХПВХ и ПВХ труб.

Стоимость – 2739 руб.

ЗУБР Мастер 23703-63

Достоинства:

• повышенный эксплуатационный срок;
• можно работать на труднодоступных участках;
• качество сборки и расходных материалов;
• универсальность;
• наличие фиксатора;
• российский производитель.

Недостатки:

Гигант Fit 63мм

Отличный инструмент для тех мастеров, которые планируют работать с изделиями диаметром до 63 мм. Модель относится к категории универсальных. Конструкция от именитого канадского производителя подходит для работы с любыми пластиковыми заготовками. Сборка осуществляется на территории Поднебесной. Пользуется повышенным спросом благодаря доступной цене, высокому качеству сборки и практичности. Для изготовления применяется алюминиевый сплав. Позволяет работать даже с армированными конструкциями. Для изготовления лезвий применяется инструментальная сталь.

Средняя цена – 2388 руб.

Гигант Fit 63мм

Достоинства:

• качество сборки и расходных материалов;
• многофункциональность;
• корпус повышенной прочности;
• универсальность;
• отличное соотношение цены и качества.

Недостатки:

• режущий элемент нуждается в регулярной заточке;
• рез получается неровным.

Virax РС-32

Прекрасный выбор для тех мастеров, которые планируют работать с полипропиленовыми и полимерными заготовками диаметром до 32 мм. Продукт от проверенного временем французского бренда, специализирующегося на изготовлении высококачественных инструментов. Модель характеризуется резом повышенной точности. V-образный профиль сделан из высококачественной нержавейки. В процессе использования труба не деформируется. Форма конструкции универсальная. В руке лежит удобно. Подходит для кисти любого размера. За счет наличия прорезиненной накладки, инструмент не будет выскальзывать  из потной ладони. Зафиксировать режущий элемент в закрытом положении позволяет пружинный механизм. Отлично справляется с трубами небольшого диаметра. Вес – 195 г.

Стоимость – 2212 руб.

Virax РС-32

Достоинства:

• компактные габариты;
• возможность работы на труднодоступных участках;
• универсальность;
• точный рез;
• повышенный эксплуатационный срок;
• прорезиненные накладки.

Недостатки:

Kraftool, GX-700

Несмотря на доступную стоимость инструмента, он с легкостью справится с трубой диаметром до 63 мм. Относится к категории универсальных за счет того, что может работать с материалами любого типа, в том числе и металлопластиком. Характеризуется повышенной безопасностью, компактными габаритами и отличной эргономикой. Исходя из многочисленных отзывов в сети, модели присущ повышенный коэффициент надежности.

Средняя цена – 2150 руб.

Kraftool, GX-700

Достоинства:

• повышенный эксплуатационный срок;
• безопасность;
• острые лезвия;
• эргономичность;
• универсальность.

Недостатки:

FORA 006030102-02

Модель используется для работы с полипропиленовыми конструкциями, чей диаметр составляет 16-63 мм. Исходя из многочисленных отзывов, инструмент имеет широкую область раскрытия режущих элементов, характеризующиеся повышенной остротой. Характеризуется повышенным эксплуатационным сроком и удобством в последующей эксплуатации. Также отмечается наличие фиксатора, который позволяет перевозить инструмент без риска получения травмы.

Стоимость – 1274 руб.

FORA 006030102-02

Достоинства:

• наличие фиксатора;
• эргономичная форма;
• универсальность;
• удобство в эксплуатации;
• острые лезвия.

Недостатки:

STAYER, Profi 23375-42

Инструмент может использоваться для работы с ХПВХ, ПВХ, металлопластиковыми и ПП заготовками. Характеризуется повышенным эксплуатационным сроком и удобством в использовании. В основе лежит применение храпового механизма и фиксатора защитного типа. Отмечается наличие эргономичных рукоятей, которые имеют прорезиненные накладки. К недостаткам можно отнеси возможность работы с конструкциями диаметром не более 42 мм.

Стоимость – 1080 руб.

Видео-обзор ножниц:

STAYER, Profi 23375-42

Достоинства:

• универсальность;
• практичность;
• прорезиненные накладки;
• фиксатор;
• храповый механизм.

Недостатки:

Как выбрать подходящую модель

Критерии выбора у всех разные. Многое зависит от поставленных перед инструментом задач. Для домашнего использования от случая к случаю достаточно иметь недорогие изделия китайского или отечественного производства. Их можно приобрести в специализированных торговых точках или заказать онлайн в интернет – магазине. Обзор отзывов показывает, что дополнительные функции для бытового использования могут не пригодиться. Какой фирмы лучше приспособления, зависит от личных предпочтений. Главное – чтобы приспособление помогло достичь желаемого результата без особых усилий.

Чтобы инструмент служил верой и правдой не один год, необходимо в процессе приобретения серьезно отнестись к таким параметрам:

1. Рукоятка. Должна удобно ложиться в руку и не скользить. Прежде, чем оплачивать товар, необходимо подержать его в руках и понять, что чувство дискомфорта отсутствует. Можно проделать несколько манипуляций. Дизайн и цвет большой роли не играет, а вот прорезиненные накладки очень кстати. Это гарантия того, что устройство не выскользнет из потных рук в самый неподходящий момент.
2. Лезвие. Оптимальный вариант – нержавеющая сталь и угол заточки в 30 градусов.
3. С функцией возврата в исходное положение. Желательно, чтобы после сжатия ножницы самостоятельно приходили в исходное положение. В противном случае работать с ними будет неудобно и проблематично.
4. Опора. Лучше останавливать выбор на широком элементе. Это поможет выполнять резку под прямым углом. Косая кромка может стать проблемой в процессе осуществления пайки.
5. Фиксатор. Элемент присутствует не во всех моделях. В дешевых изделиях производители его не предусматривают. Даже при приобретении дорогостоящих инструментов необходимо убедиться в наличии фиксатора и его работоспособности.
6. Ножницы стандартного типа или пистолеты приобретаются в том случае, если предстоит резка заготовок диаметром до 40 мм. Для широких труб лучше купить роликовый ручной прибор.
7. Нужно иметь в виду, что практически все недорогие российские и китайские инструменты имеют непрочный корпус, изготовленный из силумина или дюралюминия. Стальные конструкции обладают повышенной прочностью и большой массой, но за них придется отдать немалые деньги.
8. Толщина ножа играет большую роль. Тонкие лезвия в процессе эксплуатации могут не выдержать нагрузки и «уйти в сторону», сводя все усилия мастера на нет.
9. Изделия с храповым механизмом самые практичные. Хоть манипуляции растягиваются во времени, но результат отменный. Более того, особых усилий человеку прикладывать не приходится. Можно даже работать одной рукой.
10. Вне зависимости от того, где вы собираетесь приобретать продукцию, нужно взять с собой образец полипропиленовой трубы с самым распространенным и востребованным диаметром в 40 мм. Если при изготовлении прибора были допущены ошибки или неточности, образец не сможет нормально лечь в направляющие полукруглого вида.
11. Выпускаются модели с маленькими ручками. К такому приобретению стоит относиться с опаской. Короткий рычаг требует больших усилий. Работать с ним будет неудобно и тяжело.
12. Большое значение имеет производитель. С положительной стороны зарекомендовали себя такие мировые бренды: Milwaukee, Valtec, Rems, Rothenberger, Gross.
13. Если бюджет позволяет, то лучше отдать предпочтение приспособлениям с электроприводом. Он поможет сократить время на выполнение определенного объема работ, не потратив много сил для достижения желаемого результата.
14. Приобретая продукцию, изготовленную на китайских производственных мощностях, не стоит слепо доверять информации, изложенной в прилагаемой инструкции. Все китайские модели могут осилить диаметр до 2,5 см, даже если в параметрах указаны показатели в 3,2 или 4,0 см. Более того, изделия, изготовленные на территории Поднебесной, имеют алюминиевые рукоятки, которые часто ломаются. Пружины возвратного механизма, если таковые присутствуют, часто выходят из строя, поэтому к возникновению таких проблем нужно подготовиться.

Конструкция и принцип действия инструментов для резки полипропиленовых труб

Для работы с большими диаметрами используются роликовые труборезы. Если же говорить о ножницах, то они применяются для резки труб диаметром до 40 мм, бывают ручными и электрическими. Режущее лезвие в этом устройстве располагается с одной стороны, конструкция похожа на небольшую гильотину. Режущий элемент изготавливается из высококачественной стали. С противоположной от лезвия стороны расположен упор со специальной полукруглой выемкой, в которую укладывается труба. Ручные ножницы для резки полипропиленовых труб, как правило, оборудуются трещоточным механизмом. Они позволяют сделать точный и гладкий разрез, однако при интенсивном использовании рука достаточно быстро устаёт.

Аккумуляторный инструмент представляет собой те же ножницы, в которых нажим на лезвие осуществляется не вручную, а при помощи компактного, но мощного электродвигателя. Получаемый разрез остаётся высококачественным, разделение занимает минимум времени, при этом рука практически не устаёт. Аккумуляторный труборез имеет смысл использовать при необходимости частой работы с полимерными трубами. Такой аппарат оценят профессионалы-сантехники или строители.

Работа с помощью ножниц для резки полипропиленовых труб, как ручных, так и аккумуляторных, достаточно проста — предварительно размеченная заготовка укладывается в специальную выемку, после чего разрезается лезвием инструмента строго по метке. Труба после этого не нуждается в дополнительной обработке, поскольку после использования ножниц поверхность разреза получается гладкой и ровной.

Рейтинг качественных ножниц для резки полипропиленовых труб до 8000 рублей

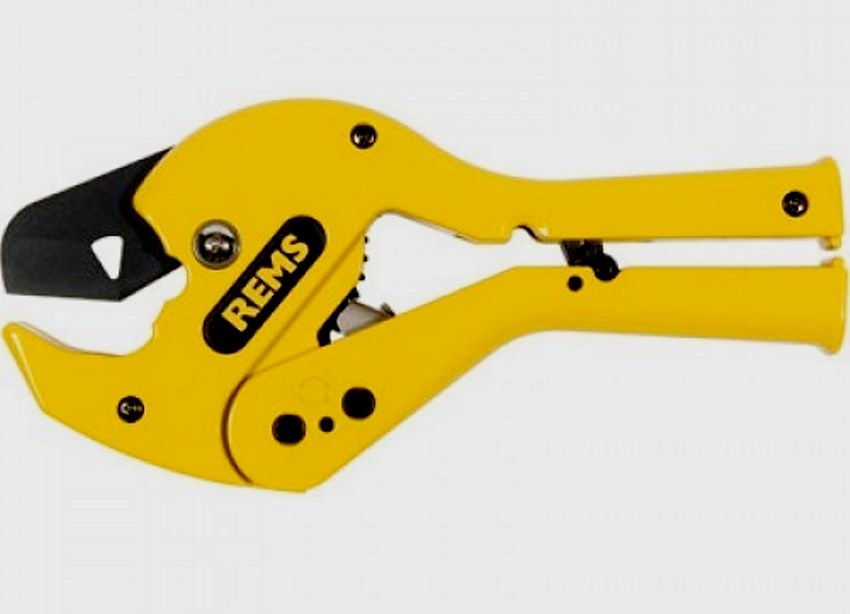

REMS ROS P 42P

Этот продукт от проверенного временем немецкого производителя характеризуется повышенным удобством в использовании. Точность резки потрясающая. Они с легкостью справляются как с тонкими, так и толстыми конструкциями. Максимальное сечение – 42 мм, минимальное – 1 мм. Специалистами отмечено высокое качество среза. В процессе использования заусеницы не образуются, стружка не появляется. Помимо полипропиленовых труб, устройство с легкостью справиться с резкой металлических заготовок.

В основе лежит использование прочного алюминиевого корпуса. Применяются лезвия съемного типа, изготовленные из закаленного сплава. Отдельного внимания заслуживает установленный храповый механизм, который быстро и качественно расправляется с любыми конструкциями. В процессе эксплуатации не понадобится прикладывать особых усилий. После нажатия лезвие самостоятельно возвращается на место. Это благоприятно сказывается на скорости работы.

Ножницы в деле — в видео:

REMS ROS P 42P

Достоинства:

• немецкое качество;
• надежность храпового механизма;
• лезвия закаленного типа могут заменяться при необходимости;
• нет необходимости в прикладывании существенных усилий;
• качество сборки и используемого сырья.

Недостатки:

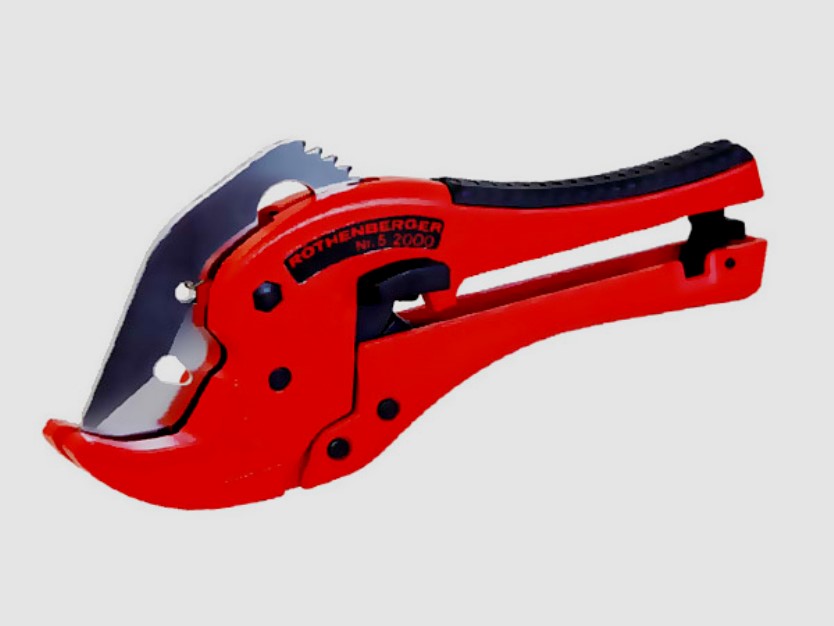

Rothenberger Rocut 42 TC 52000 0-42мм

Конструкция характеризуется повышенной точностью резки полипропиленовых, металлопластиковых и полиэтиленовых заготовок. Максимальный диаметр рабочего материала составляет 4,2 см. Оператору не нужно прикладывать особых усилий в процессе нажатия и необходимые манипуляции можно производить одной рукой. Отмечается наличие мощного механизма резки. Это благоприятно сказалось на качестве режущей кромки. Для передачи усилий задействована зубчатая рейка инструмента. За повышенное удобство при транспортировке и последующем хранении отвечает фиксатор, который расположен на рукоятке.

Средняя цена – 6312 руб.

Видео-обзор данного инструмента:

Rothenberger Rocut 42 TC 52000 0-42мм

Достоинства:

• высокое качество сборки и расходных материалов;
• удобство при транспортировке и хранении;
• простота использования (задействована одна рука);
• точность реза;
• универсальность.

Недостатки:

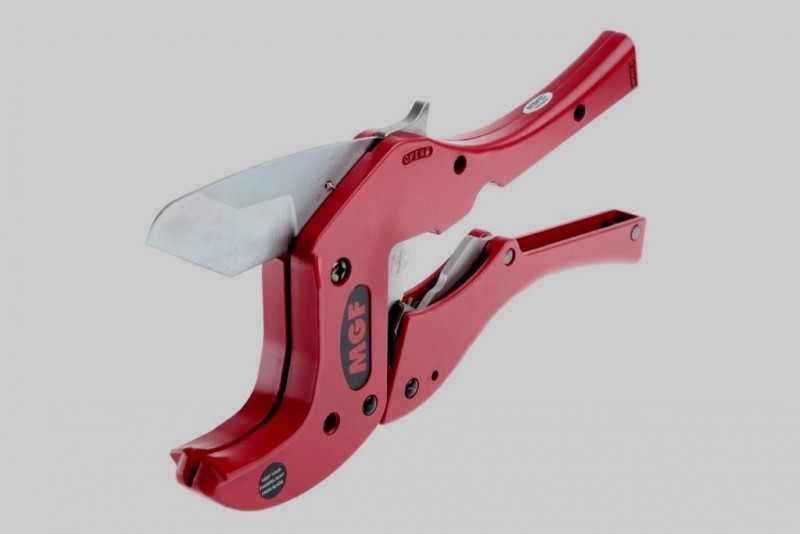

MGF UNIQUE 63

Эта конструкция относится к категории универсальных. Позволяет работать с заготовками, сечением до 6,3 см. Для изготовления применяется высокопрочный сплав марки 1080. Это гарантирует точность и удобство работы с ПВХ, ПЭ и ПП заготовками. Отмечается наличие повышенного коэффициента твердости. Кромка будет оставаться острой на протяжении многих лет. За удобство и безопасность хранения отвечает блокирующий крючок. Также внимания заслуживает встроенный фаскосниматель. Удобный рычажный механизм облегчает рабочий процесс.

Стоимость – 6139 руб.

Видео-обзор:

MGF UNIQUE 63

Достоинства:

• повышенный эксплуатационный срок;
• качество сборки и расходного материала;
• многочисленные положительные отзывы;
• рычажный механизм;
• фаскосниматель встроенного типа;
• многофункциональность.

Недостатки:

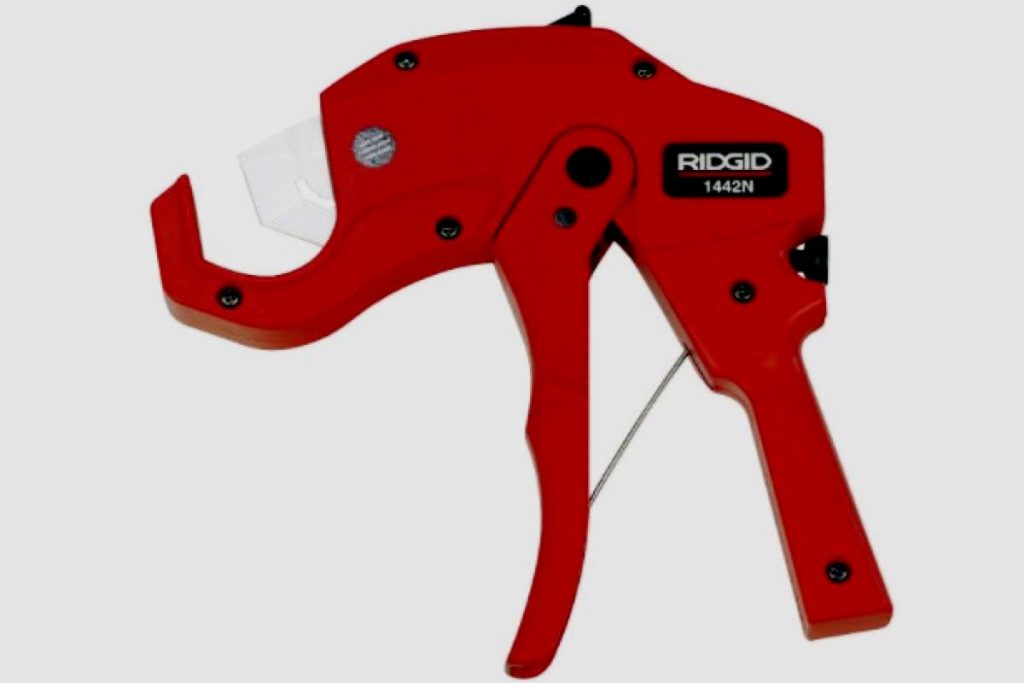

Ridgid 1442N

Невероятно удобные и простые в использовании ножницы применяются для обработки полипропиленовых, поливинилхлоридных, полиэтиленовых и других заготовок из искусственных материалов. Минимальный диаметр рабочей заготовки – 0,6 см, максимальный – 4,2 см. В основе лежит использование высококачественного алюминиевого сплава. После резки заусеницы не образовываются за счет использования прочного трещоточного механизма. Особого внимания заслуживает эргономика конструкции, гарантирующая надежность хвата. Также могут использоваться в качестве линейки и для замеров рабочей заготовки. К существенным недостаткам относят большой вес – 740 г. Не рекомендуется применять инструмент для резки многослойных изделий.

Средняя цена – 4449 руб.

О труборезах бренда — в видео:

Ridgid 1442N

Достоинства:

• эргономика;
• наличие трещоточного механизма;
• повышенная точность реза;
• эксплуатационный срок;
• качество сборки и расходного сырья.

Недостатки:

Особенности выбора ножниц для полипропиленовых труб

При выборе инструмента следует, в первую очередь, учитывать, насколько часто он будет использоваться по назначению. Если для разового ремонта в квартире можно купить недорогие ручные ножницы, то для профессионального использования требуется качественный инструмент, обладающий необходимым запасом прочности, соответствующей надёжностью

При этом не столь важно, ручным будет устройство или электрическим — разница ощущается лишь в степени усталости оператора

Немаловажным параметром, учитываемым при выборе, является диаметр трубы, с которым приходится работать чаще всего. Как уже упоминалось, при больших диаметрах применение ножниц не имеет особого смысла, — более удобным будет использование других видов труборезов.

Также нужно знать, из какого материала производится режущее лезвие. Предпочтение нужно отдать инструменту, в котором используется рабочее остриё из высокопрочной стали. Это позволить получать качественную поверхность разреза без приложения лишних усилий. Форма исполнения ножниц для резки труб может быть разной — в виде пистолета или более похожей на обычные ножницы, с двумя рукоятками. Выбор формы больше зависит от личных предпочтений оператора.

Нужно обязательно обратить внимание на качество сборки инструмента — ручки не должны иметь люфта, трещоточный механизм обязан работать чётко и без срывов. Даже аккуратность покраски внешних деталей может сказать о качестве инструмента многое

Для выбора удобного в применении устройства бывает нелишним непросто подержать ножницы в руках, но и попробовать их работу на участке трубы, заранее приготовленном специально для этого. Как показывает практика, подобного рода испытания в реальных условиях могут показать больше, чем несколько часов поиска информации о конкретной модели.

Не менее значительным критерием выбора является цена. Много можно говорить о качестве, производителях, надёжности и долговечности ножниц для резки полипропиленовых труб, но убедить человека, приобретающего инструмент для нечастого использования, в том, что имеет смысл переплатить в несколько раз за качество, вряд ли получится. Качество и долговечность больше волнует профессионалов, которым приходится пользоваться ножницами интенсивно, каждый день и подолгу. Они готовы переплатить за то, чтобы потом испытывать сложности в работе как можно реже.

Сегодня в продаже есть множество вариантов инструмента для работы с полипропиленовыми трубами. Достаточно широк и диапазон цен. Для каждого конкретного случая следует выбирать такое устройство, которое обеспечит нужное сочетание цены, качества и функциональности. В любом случае, использовать для разреза труб специальный инструмент гораздо удобнее, эффективней и быстрей, чем любые подручные средства.

Цепной ключ. Стальная удавка труб

Настройка карбюратора бензопилы. Или как не платить ремонтникам!

Труборез роликового типа

Роликовый труборез работает плавно, без режущих усилий поперек трубы, поэтому срез получается ровным и без зазубрин.

Устройство и технические характеристики

Роликовый инструмент состоит из таких элементов:

1. Корпус-струбцина для охвата трубы.
2. Винтовая рукоять, выполняющая роль прижимного механизма.
3. Отрезные ролики, закрепленные на конце прижима.
4. Каретка с опорными стальными валиками.
5. Встроенный в скобу фаскосниматель (им оснащаются более продвинутые модели).

Преимуществами роликового трубореза является его дешевизна и отсутствие поперечного давления на поверхность во время резки. Это позволяет ему работать даже с тонким материалом без риска повреждения трубы прижимным усилием.

При резке роликовыми труборезами смачивать рабочую поверхность не нужно, потому что пластик является достаточно мягким материалом и слабо тупит режущую кромку

Недостатком роликового резака является необходимость вращения инструмента. Если труба уже жестко закреплена близко к стенке, то отрезать её будет проблематично.

Принцип работы с роликовым прибором

Для отрезки трубы роликовым труборезом нужно выполнить такой перечень действий:

1. Вставить трубу с отмеченным местом отрезания в центр струбцины.
2. Рукоятью-винтом прижать ролик к отметке.
3. Прокрутить один раз труборез вокруг трубы и посмотреть на правильность формы получившейся борозды.
4. С помощью прижимного механизма вдавить ролик глубже в стенку трубы, и прокрутить инструмент 2 витка вокруг трубы. Повторять до полного разрезания изделия.

Полезные советы:

Галерея изображений
Фото из
Делать отметку лучше по всей окружности трубы для контроля перпендикулярности среза

Контролировать место реза можно через специальное окошко в корпусе трубореза, через которое выходит стружка

При погружении ролика в стенку трубы усилие наращивают постепенно, чтобы вращение проходило без рывков

Чем шире ложе для трубы на труборезе, тем перпендикулярнее получается срез

Отметка в месте разрезания

Контроль места отрезания фрагмента

Процесс резки пластиковой трубы

Результат работы роликового трубореза

Результат резки роликовым труборезом отличается отсутствием заусениц и строгой перпендикулярностью получающегося торца трубы.

Чем резать полипропиленовые трубы

Если для резки труб из полипропилена использовать подручный бытовой инструмент в виде различного вида пил, дисков, то монтажник трубопровода столкнется с двумя главными проблемами в полученном срезе: угол торца по вертикали в большинстве случаев будет отклоняться от 90 градусов, а на внутренних и наружных стенках в месте обрезания появятся заусенцы. Специалисту придется тратить некоторое время на исправление данных дефектов, при значительных объемах монтажа минуты превратятся в часы потраченного впустую рабочего времени, что приведет к потерям работника в зарплате. Поэтому логично приобрести специальное приспособление для резки полипропилена, которое многократно окупится при осуществлении работ.

Рис. 2 Пружинные ножницы для резки ПП

Ножницы

Ножницы — главный режущий инструмент при монтаже полипропиленовых труб небольшого диаметра, с помощью которых подводят холодную и горячую воду из системы водоснабжения к сантехническим приборам. Во всех модификациях для обеспечения прямого угла среза снизу имеется полукруглая площадка небольшой ширины с прорезью, на которую удобно ложится труба и входит прорезающее оболочку лезвие, опускающееся сверху.

Ножницы имеют конструкцию рычажного типа с лезвием, которое при потере остроты можно заточить, во многих модификациях используется система со сменными ножами. Диаметр труб, которые могут резать ножницы, не превышает 75 мм и чаще ограничен 63 мм, стандартный размерный предел большинства приспособлений не превышает 42 мм, инструмент отличается следующими особенностями:

• Высокой скоростью обрезки.
• Компактными размерами, удобными для хранения и выполнения монтажных работ в ограниченном пространстве.
• Невысокой стоимостью и широким разнообразием модификаций, позволяющим подобрать подходящее приспособление для любого специалиста.
• Недостаток пружинных ножниц — усталость руки при значительном объеме монтажных работ. Второе неудобство – ограниченный диаметр реза одной рукой, стандарт – не более 25 мм.
• При раскрое плохо заточенным лезвием возможна деформация стенок изделий.

Рис. 3 Ножницы для полипропиленовых труб с храповым механизмом в работе

Храповые ножницы для резки пластиковых труб в отличие от рычажных с пружиной, имеют зубчатый механизм, позволяющий проводить рез не сразу, а поэтапно, путем многократного нажатия на ручку. Возврат используемого лезвия в исходное состояние производится нажатием на кнопку, поворотом рычага или разведением ручек.

Так как небольшое усилие прикладывается многократно, рука работника не так устает, но время реза увеличивается. К тому же при многократных нажатиях с постепенной подводкой ножа проще удержать обрезаемую заготовку в строго перпендикулярном направлении относительно лезвия, поэтому срез всегда получается под углом в 90 градусов. Как и у ножниц с пружиной, в случае затупления лезвия велика вероятность замятия стенок обрезаемой заготовки.

Рис. 4 Пистолетные резаки

Резаки пистолетного типа

Инструмент напоминает пистолет, при разрезе труба укладывается на полукруглую платформу спереди, а лезвие подводится к ней сбоку путем многократного нажатия на ручку (используется храповый механизм). Возврат ножа в исходное состояние производится путем нажатия на кнопку.

Пользоваться храповыми пистолетами немного удобнее, чем ножницами, они также рассчитаны на резку труб до 42 мм и имеют более высокую стоимость. В приспособлениях используются как стационарные, так и сменные ножи.

Технология ручной резки

Лезвие режущего инструмента должно иметь твёрдость, которая на 15−20 HRC превышает твёрдость материала заготовки. Поэтому, если оператору неизвестны характеристики обрабатываемого материала, то можно произвести оценку стальной трубы методом пробы на искру.

Для этого нужно обрабатывать торец стальной заготовки на наждачном станке, при этом контролировать характер пучка вылетающих искр от инструмента станка. Таким образом, определяется процент содержания углерода, а следовательно, и твёрдость материала:

• При нелегированной малоуглеродистой стали искры будут вылетать сплошным пучком светло-жёлтого цвета.
• Для нелегированной среднеуглеродистой стали цвет остаётся прежним, но вот наличие разветвлений и более ярких вспышек пучка усилится.
• У стали обыкновенного состава искровой пучок будет более тонкий, а разветвления станут короткими. Вспышки практически отсутствуют.
• Для стали легированной искры станут густо-жёлтого оттенка, а вместо вспышек будут наблюдаться стрелки, вытянутые вдоль потока искр.

Таким же методом можно идентифицировать молибден, вольфрам и марганец. Исходя из твёрдости материала, можно эффективно определить необходимую твёрдость режущего инструмента.

Процесс резки, независимо от технических свойств трубореза, имеет одинаковую последовательность:

• При подготовительной работе необходимо определить соответствует ли заготовка по своим характеристикам параметрам оборудования. А также насколько возможно добиться выполнения работы этим инструментом (угол среза, точность).
• Для установки оборудования на поверхность заготовки рукоятку поворачиваем против часовой стрелки, чтобы расширить фиксаторы на необходимое расстояние. Затем инструмент помещают на обрабатываемую деталь, на заранее отмеченное место предстоящего разреза, и поворачиваем рукоятку по направлению движения часовой стрелки до момента соприкосновения режущей плоскости ролика с поверхностью детали.
• Производим формирование направляющей канавки путём несильного вдавливания режущего ролика в поверхность обрабатываемой заготовки. А затем поворачиваем инструмент на целый оборот, чтобы режущий край инструмента создал в трубе маленькую канавку.
• Далее, производим сам процесс резки. После создания направляющей канавки, необходимо повернуть винт на 90°, чтобы зажать режущий инструмент на поверхности заготовки. Вращаем инструмент, одновременно подтягивая винт до полного отрезания детали.

Для сохранности режущего инструмента не вдавливайте ролик в деталь с большим усилием.

Достоинства и недостатки ножниц для полипропилена

К достоинствам ножниц для резки полипропиленовых труб можно отнести следующее:

• высокое качество получаемого разреза;
• отсутствие необходимости в дополнительной обработке кромки перед сваркой;
• малое время, затрачиваемое на осуществление разреза;
• простота и лёгкость процесса;
• несложность получения прямого угла между плоскостью разреза и осью трубы;
• при использовании аккумуляторного инструмента физические усилия минимальны.

Характеристик, которые можно отнести к недостаткам, не так уж и много:

• диаметр трубы, отрезаемой ножницами, ограничен (как правило, не более 42 мм);
• ручной инструмент требует заметных усилий, при частом использовании устаёт рука.

Если качество инструмента не очень высокое, или затуплено лезвие, может пострадать ровность и гладкость линии разреза, однако это не является недостатком инструмента как такового, а лишь требует отнестись к выбору ножниц для резки полипропиленовых труб с должным вниманием и аккуратностью
