Нижняя обвязка каркасного дома на плите. Устройство верхней обвязки каркасного дома
Верхняя обвязка производится из досок, ширина которых не должна быть меньше 100 мм. В качестве материала можно применить нестроганные доски. Обвязка служит для равномерного распределения веса кровли и любого количества снега, который передается стропилами на стены. Для облегчения работы нижняя и верхняя обвязки производятся из одинакового материала с аналогичным сечением.
Если будущее здание имеет несколько этажей, то необходимо делать два ряда обвязки наверху. Она нужна только снаружи, но, чтобы избежать разницы по высоте, производится также и внутри, хотя и не такую прочную. Сращивать обвязку нужно прямо над стойкой. Крепятся друг с другом оба слоя приблизительно через 20 см, больше промежуток делать не следует.
Крепление верхней обвязки
Крепление можно производить с помощью трех способов:
К торцу стойки, которая расположена в вертикальном положении, гвоздями или саморезами. Метод подходит при выполнении конструкции из одинарной доски.
К торцу стойки посредством врубок. При таком варианте в обвязке производится врубка, глубина которой должна составлять треть или половину толщины древесины. В это углубление помещается верхний край стойки.
Крепление стальными уголками. Очень надежный способ, усиливающий крепление первым способом.
Преимуществом первого и второго способа заключается в том, что можно выставлять и закреплять вертикальные стойки друг за другом. Для фиксации с помощью врубки нужны обязательные расчеты и абсолютно точная разметка. Если будут нарушения, то будет и дефект в вертикальности размещения стоек, в результате чего строение начнет разрушаться.
В обвязочном брусе или доске под все стойки делаются пазы, обязательно совпадающие с такими же пазами, которые имеются на креплениях для стоек нижней обвязки. Ко всему прочему, конструкция закрепляется с помощью гвоздей. Крепления с использованием уголков фиксация осуществляется саморезами.
Прочитать позже
Что такое и для чего это нужно?
Обвязка бывает двух типов:
- нижняя
- верхняя
От обвязки зависит конструктивная прочность всей конструкции
Это особенно важно, если вы строите дом для постоянного проживания. С особенностями возведения таких домов ознакомьтесь в нашей статье
Обычно обвязка выполняется из бруса или доски. Все деревянные элементы должны быть хорошо просушены и обработаны защитами
При этом обратите внимание на древесину из хвои, которая считается идеальной для каркасного домостроения. Благодаря эфирным маслам она отпугивает жучков и короедов, а также служит дольше лиственных пород
На фото видно, как производится гидроизоляция фундамента и укладывается обвязка
Обработка древесины защитой более качественная, если выполняется в заводских условиях, в специальных вакуумных камерах. Однако и ручная обработка в несколько слоев имеет право на существование, главное высокое качество исполнения и современные, лучше от европейских производителей, средства.
Выбор материала
Выше было сказано, что нижняя обвязка каркасного дома на столбчатом фундаменте может быть выполнена из деревянных или металлических брусьев. Использование дерева более целесообразно. Однако, отдавая предпочтение данному материалу, строители вновь окажутся перед проблемой выбора.
Полезное: Возводим столбчатый фундамент для каркасного дома
Сегодня в строительстве используются два типа деревянных балок:
- Клееный брус.
- Цельный брус.
Первый вариант отличается повышенной прочностью и надежностью. Такую древесину можно использовать при большой нагрузке или для создания пролетов. Правда, стоимость балок из этого материала выше, чем на аналогичные балки из цельного бруса.
Чаще всего в индивидуальном строительстве используют цельный брус. Выбор этого материала позволяет существенно сэкономить средства.
Крепление обвязочной конструкции к фундаменту
В большинстве случаев обвязку к фундаменту крепят при помощи анкеров. Для проведения крепежных работ используют болты анкерного типа диаметром от 12 до 16 мм.
Длину подбирают так, чтобы создавалось надежное крепление бруса. Анкер должен входить в брус как минимум на 10 см. В идеале крепление должно быть сквозным.
К сваям бруски крепят при помощи болтов диаметром 12 мм и более. Также в качестве крепежного элемента можно использовать шпильки аналогичного сечения. Все крепежные компоненты необходимо обработать антикоррозийным средством.
Вынос несущих стен за пределы свайного основания
Иногда частные застройщики пытаются найти решения, которые позволяют сэкономить на покупке строительных материалов и на работе по ввинчиванию дополнительных свай. При этом они забывают о прочности строительной конструкции, которую можно нарушить весьма опрометчиво.

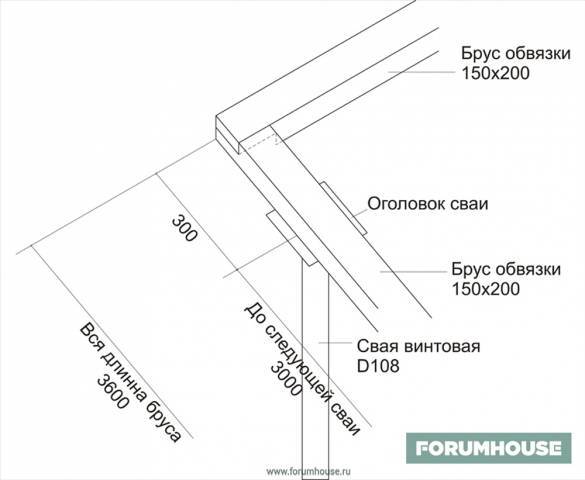

Вот пример грубейшего нарушения строительной технологии, на фото изображен вынос наружной стены за пределы свайного ряда.
Что можно порекомендовать людям, которые ставят сомнительную экономию во главу угла? Самое главное – не допускайте самодеятельности, и тогда все у вас получится. Если строительными нормативами предусмотрена установка сваи под каждый угол или стену будущего помещения, то пусть так и будет. Не нужно делать никаких свесов и отступов, которые не имеют под собой опоры в виде сваи, прочно ввинченной в грунт. К удешевлению конструкции это не приведет, зато дополнительными проблемами застройщика обеспечит.
Если вы сделаете свес или отступ, то эта конструкция у вас будет на лагах висеть. В этом случае придется делать двойную обвязку изнутри и связывать ее каким-то образом с внешним свесом (чтобы конструкция полностью не разошлась). Дешевле (за счет экономии на сваях) не выйдет, так как придется потратиться на усиление нижнего перекрытия, а вот проблем это добавит конкретно.
Вообще, по технологии строительства свайно-винтового фундамента сваи необходимо ставить под все перерубы, углы и несущие стены. Это самое главное правило.
Этапы выполнения работ
Рассмотрим, как правильно сделать обвязку из бруса для столбчатого фундамента. Для этого предстоит выполнить определенные виды работ.
Качество бруса для обвязки
Специалисты рекомендуют выбирать изделия, изготовленные из древесины, заготовленной в зимний период. Они должны быть без трещин, сколов и мест, повреждённых вредителями.
Обвязочный брус с влажностью выше 18% без предварительной сушки использовать нельзя, так как он после высыхания деформируется. Просушка производится в закрытом помещении, так как на солнце дерево растрескивается. Лучшим материалом для первого венца, укладываемого на фундамент, считается лиственница, поскольку она не гниёт и не боится влаги.
Подготовленный материал нужно обработать антипиреном для повышения огнестойкости. Особенно если он из сосны, в составе которой имеются легковоспламеняющиеся смолы. Пропитка антисептиком защитит от поражения грибком и гниения.
Готовим оголовки свай
Чтобы было удобней выполнять обвязку столбчатого фундамента брусом, необходимо свайные верхушки оснастить пластинами квадратной формы, размеры которых составляют 25 на 25 см.
Готовят их следующим образом:
- засверливают три – четыре отверстия, с помощью которых процесс крепления деревянного бруса саморезами упрощается;
- на оголовках с помощью рубероида или битумного состава устраивается гидроизоляционный слой. Вырезая куски рулонного материала, на каждую сторону рекомендуется оставлять двухсантиметровый запас, облегчающий процесс фиксации.
За счет гидроизоляционной прослойки создается защищенность древесины от негативного воздействия воды, источником которой считается конденсат, появляющийся на прохладной поверхности металла после изменений температурного режима. Поэтому следует предпринять любые усилия, чтобы содержать древесину в сухом состоянии.
Установка оголовков
Такие элементы крепятся на «верхушках» всех свай. Как правило, это металлические пластины, которые привариваются на концах опор.
Но в случае обвязки брусом, учитывая его строгие размеры, целесообразно установить фланцы (буква «П» в перевернутом виде). Расстояние между «ногами буквы» зависит от параметров заготовок, так как они будут укладываться между ними (минимальное сечение бруса для обвязки – 150 мм). Естественно, что отверстия под элементы крепежа готовятся заранее.
Крепим брус
Для облегчения монтажных работ по обвязке винтового фундамента брусом, деревянные элементы предварительно раскладываются по периметру строящегося основания. Это позволит соблюдать размеры, определенные проектным решением. Разложенные балки должны стыковаться друг с другом под прямым углом, проверка перпендикулярности выполняется замерами диагоналей углов, размеры которых должны быть одинаковыми.
Монтажные работы:
- установку начинают в местах пересечений балок;
- брус стыкуется «в полкорпуса». Иногда используется вариант соединения «в лапу», являющийся более надежным. Чтобы прилегание бруса было плотным, его торцевые участки обрезаются ровно. В местах соединений древесину рекомендуется промазывать клеевым составом;
- к подошвам оголовком брус крепится саморезами. Лучше использовать метизы с шестигранными головками – их удобней вкручивать снизу. Для облегчения такой работы предварительно сверлятся небольшие по диаметру отверстия, саморезы затягиваются торцевым ключом;
- внутри ростверкового периметра балка врезается «в полкорпуса». Брус до этого в точках соединений оснащают канавками. Затем часть торца подрезается, чтобы брус погрузился в основную обвязку.
Нижняя обвязка каркасного дома на сваях. Калькулятор расчета нагрузки на свайный фундамент
В программе расчета сразу учтены и эксплуатационные воздействия, то есть статические и динамические нагрузки от массы мебели и других предметов обихода и от перемещения проживающих в доме людей.
Полученное в результате количество свай будет способно выдержать консолидированную нагрузку. Но ведь сами по себе опоры — это еще не фундамент.
Чтобы вертикальная нагрузка равномерно распределилась по всем точкам, необходимо объединить сваи обвязкой. Кроме того, выше было рассчитано только вертикальное приложение сил. Но совершенно нельзя игнорировать и силы, направленные по горизонтали или под углом к поверхности земли. И чтобы эти нагрузки не оказали разрушающего воздействия на опоры, необходима все та же обвязка свай.
После того как сваи будут вкручены в грунт и точно обрезаны по горизонтали, сверху них надеваются и закрепляются сваркой стальные оголовки, которые станут «платформой» для дальнейшей установки верхней обвязки.
Оголовки свай – обычно идут в комплекте. Надеваются и навариваются уже после точной подрезки свайного поля по общей горизонтальной плоскости.
Обвязка может состоять только из балок, монтируемых сверху оголовков, и ее в таком случае называют верхней. Однако, довольно часто сваи приходится укреплять деталями, соединяющими сваи между собой ниже оголовка. Такую фиксацию стоек осуществляют, закрепляя на них профильные трубы или мощные уголки — горизонтально или же под определенным углом.
Нижняя обвязка свай, упрочняющая общую конструкцию фундамента.
Нижняя обвязка применяется в следующих случаях:
- Если фундамент устанавливается на местности, имеющей сложный пересеченный рельеф, и опоры будут значительно различаться высотой выступающей над уровнем грунта части.
- Если свайный фундамент по проекту должен иметь достаточно большую высоту. То есть по каким-либо соображениям строение планируется поднять над поверхностью грунта на 1000 и более миллиметров .
- В случае, когда выполняется постройка выраженно массивного строения .
- Если дом возводится на ненадежном слабом грунте, в котором не исключаются горизонтальные подвижки .
В любом случае , схема нижней обвязки должна быть предусмотрена проектом. Она составляется после проведенных расчетов и изучения характеристик грунта на участке специалистами.
Верхняя обвязка винтовых свай или столбчатых фундаментов, выполненных из других материалов, называется ростверком. Это своеобразная рама, связывающая между собой все сваи фундамента и равномерно распределяющая вертикальную нагрузку на них от возведенного строения.
Многие собственники участков, приступая к строительству дома , задают специалистам, работающим над проектом, вопрос о том, есть ли вообще необходимость монтировать ростверк на свайный фундамент. Ведь, если планируется возвести каркасный или же брусчатый дом, обвязкой может служить и нижний венечный брус стены.
Сами по себе вкрученные и обрезанные сваи – это еще не фундамент. Только после качественной обвязки они станут надёжной основой для дальнейшего строительства.
Ответ категоричный – обвязка обязательна в любом случае!
В связи с тем, что свайно-винтовой фундамент состоит из отдельных опор, вкрученных в грунт, поэтому даже при их самой тщательной установке, отвечающей всем требованиям и проведенным расчетам , нельзя гарантировать, что одна из них со временем не даст усадку. Случаются, к сожалению, и обрывы лопастей. Возможен также вариант, что сваи одного фундамента, не скрепленные обвязкой, осядут на разную глубину, то есть начнут «плясать».
При отсутствии общего жесткого основания, стены и полы дома в таких условиях могут перекашиваться, что со временем приводит и к их разрушению. Обвязка же будет удерживать всю конструкцию на одном уровне, распределяя нагрузку от дома равномерно по всей площади фундамента. Отсюда следует и закономерный вывод, что для создания такой общей связи должен быть выбран качественный материал, способный выдерживать высокие нагрузочные воздействия.
Выравнивание нижней обвязки. Зачем нужны эти доски?
Нижняя обвязка связывает отдельно стоящие части фундамента, предотвращая сдвиг дома по осям, и помогает распределить нагрузку равномерно. Если начать строить стены непосредственно на фундамент, то они не будут иметь должной опоры под собой, и постепенно прогнутся и развалятся.
Посмотрите на схеме как работает нижняя обвязка.
Тут я изобразил простейшую обвязку из досок, такой тип обвязки наиболее предпочтителен для каркасного дома, построенного по технологии платформа .
На следующей схеме я изобразил обвязку сверху. Именно эту схему я применил в своем доме. На схеме отображены и сами доски, и их взаимное расположение. Как видите я применял материал различной длины, в основном это была четырехметровая доска.
Дело в том, что досок таких размеров оказалось совсем впритык. И пришлось все досконально просчитывать, чтобы их хватило на весь деревянный ростверк.
Была у меня четырехметровка, и также было немного шестиметровой доски. Мне пришлось перечитать массу рекомендаций по сборке досочной обвязки. Взвесив всю информацию, и объединив в голове те данные, что я получил, у меня сложилась следующая стратегия процесса сборки.
Принципы, которыми я руководствовался:
- Стыки разнести на максимальное расстояние
- Стыки досок ставить на фундамент под домом

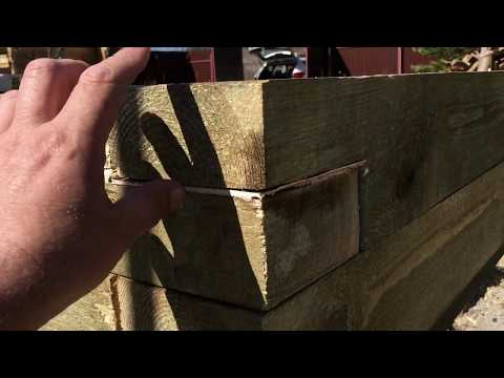

- Организовать ступенчатое соединение в углах, как тут:
- Правильно организовать «врезку» внутренней части обвязки
Если с размещением мест сращивания досок проблем не возникло, то с порядком сборки пришлось немного поломать голову. Объявились некоторые проблемные моменты.
Например, одна доска, в месте примыкания внутренней стены к внешней, не проколачивается. Я подумал это не столь критично, с других сторон этот узел прекрасно связывается.
Как видите при такой сборке все детали получаются связанными между собой без применения различных уголков, и пластин. Все держится очень крепко, и ничего никуда не убежит.

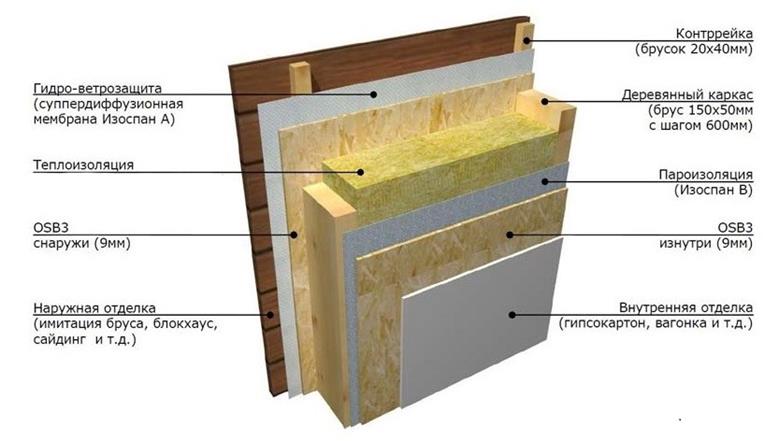

Ошибочная конструкция слоёв стены
Всякий стеновой слой в каркаснике обладает своим назначением. Наиболее часто совершаются следующие ошибки каркасного дома: крепление изоляции плёночного и мембранного типа не в том месте или, напротив, пропуск их в нужных местах.
Главное правило – паропроницаемость используемых стройматериалов обязана повышаться от внутренней поверхности к наружной. Тем более в половом пироге, где частенько делается не как положено: пароизоляция монтируется со стороны земли, а паропроницаемая плёнка из помещения. Основная цель изоляции – не допустить попадания жидкости в утеплитель или намокания каркасной конструкции. А при попадании обеспечить ей максимально быстрый выход.
Внутри стена укрывается пароизоляцией, для предотвращения попадания паров жидкости из жилой комнаты в утеплитель. Снаружи крепится гидроизоляция, которая пропустит жидкость и даст возможность влажному пару покинуть утеплитель.
Крепление к свайному фундаменту
Если проектная документация для строительства здания из какого-либо типа деревянного бруса предусматривает наличие исключительно свайного основания, то работы по установке бруса будут немного иными. Первым делом следует монтировать специальные п-образные оголовки, на сваи, которые установлены в грунте. Их боковые поверхности должны быть перфорированные, при этом перфорация должна подходить для крепежных деталей.

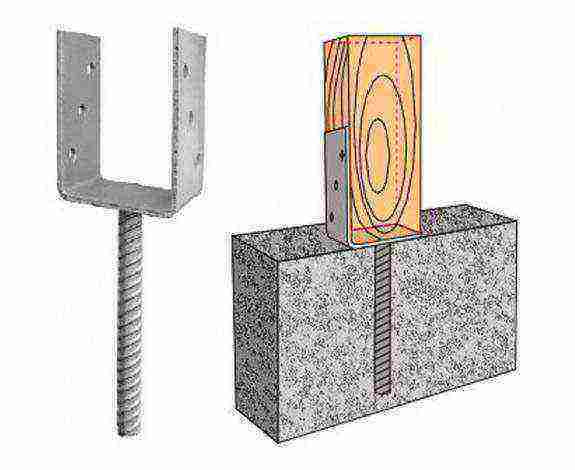

Далее требуется установить деревянную балку в паз п-образной скобы, после чего провести фиксацию посредством крепежных элементов. Существует и другой вариант создания данного соединения. Он предусматривает применение большей степени перфорации деталей, которые в данном случае просверливают насквозь. Этот метод гораздо более тяжелый, чем предыдущий, а эффект от обоих методов одинаков, поэтому первый вариант более распространенный.
Теперь поговорим о том, как крепить обвязку из бруса к фундаменту. Данную операцию требуется начинать с подборки деревянных деталей для обустройства ростверка. Для этих целей превосходно подойдут брусья с квадратным поперечным сечением. Следующей операцией станет закрепление деревянного бруса на свае. Для осуществления данной операции следует установить некоторое количество скоб, на которые установить деревянный брус. Скобы следует не просто уложить, а прочно приварить к сваям. Данные металлические изделия впоследствии послужат маяками для мест, в которых требуется установить другие оголовки.
После этого следует уложить слой гидроизоляционного материала, который в этом случае представлен рубероидом. Помимо защиты от влаги на этой слой возложена функция буферной зоны между деревянными и металлическими элементами несущей конструкции.
Теперь в скобы следует установить балки ростверка так, чтобы они были состыкованы на шипах исключительно в угловых контактах. Провести данную процедуру можно двумя методами — в лапу или чашу. Посредством специальных крепежных элементов необходимо зафиксировать балки.
В принципе брусья можно устанавливать и без фиксации. В этом случае балки необходимо монтировать на т-образные оголовки свай. Ростверк крепится к основанию здания посредством металлических уголков. Такая схема крепления бруса к основанию гарантирует максимально плотный контакт венца с фундаментом, что значительно увеличивает прочность всей конструкции и срок ее эксплуатации.
Установка нижней обвязки своими руками
Каждый элемент каркасной конструкции должен соответствовать определённым требованиям. Это же касается и обвязочных работ. Замена той же стойки в свайных основаниях тоже имеет свой регламент, осуществлять крепление всех конструкций тоже необходимо с учётом всех инструкций и требований.
Что касается обвязки, то требования здесь будут следующие:
- Используемые доски должны быть одинаковыми и ровными, их стандартные размеры составляют либо 38х140 миллиметров, либо 38х100 миллиметров. Если же вместо обычных досок используется брус, то его размеры будут другими: 120х120, 100х100 и 150х150 миллиметров;
- Пиломатериалы лучше предпочитать из хвойных пород дерева, так как они обладают наиболее приемлемыми эксплуатационными характеристиками;
- Материалы должны иметь длительный срок службы (например, те же доски в обязательном порядке нужно покрыть антисептиком для предотвращения последующего гниения, иначе впоследствии замена стойки основания потребуется уже через очень короткое время);
- Стойки и другие элементы конструкции должны обладать прочностью;
- Для обвязочных конструкций важным моментом является ещё и прямолинейность ствола (ствол может и не быть идеально гладким, но ровным — да);
- Слой должен полностью повторять контуры фундаментного основания, так как несовпадение по ширине приведёт к накоплению влаги под слоем, а это, в свою очередь запустит процесс гниения, что для дерева равнозначно смерти.
Установка нижней обвязки
Иногда нижняя стяжка выполняется металлическим профилем, однако в случае с каркасным деревянным домом данное решение не подходит. Установка нижней обвязки каркасного дома происходит в несколько этапов:
- выбор и установка фундамента;
- подготовка необходимых строительных материалов;
- установка и соединение обвязки.
Для нижней обвязки можно выбрать и установить любой фундамент, например, засыпной вариант. Но в большинстве случаев предпочтение отдается свайному фундаменту.
Еще на этапе установки свайного фундамента крайне важно осуществить проверку равномерности установленного основания и создать гидроизоляционный слой, используя рубероид или битум, а также схему. Кроме того, необходимо предусмотреть специальные механизмы крепления фундамента к нижней стяжке. Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку
Для реализации данной задачи рекомендуется использовать анкерный болт или специальную деревянную пробку.
Второй этап – подготовка необходимого строительного материала – начинается с предварительной сушки древесины. Далее необходимо подобрать угловую деталь и определить метод узла крепления: в пол дерева или лапу. Первый вариант предполагает выпиливание специального прямоугольника. Во втором варианте срез пиломатериала происходит под углом более девяноста градусов. Для изготовления выемок применяется электрический рубанок.
Для осуществления заключительного этапа установки нижней обвязки необходимо наметить углы будущей постройки. Для начала отмечается точка, принимаемая за первый внешний угол будущего сооружения. На данной точке необходимо вбить гвоздь. Таким же образом отмечаются остальные углы сооружения.
После, используя плотницкий треугольник, проверьте, прямые ли углы повело получились. При необходимости подкорректируйте расположение гвоздей.
Далее можно приступать к монтажу одного угла будущей постройки и укладке выбранных пиломатериалов. В ходе работы возникающие стыки рекомендуется прокладывать джутовой лентой. Она необходима для создания прокладки между пиломатериалами. Если вы используете связку досок, то рекомендуется производить их укладку на ребра. Так все соединения между пиломатериалами будут находиться в вертикальном положении.
На прямом участке обвязка соединяется при помощи лобового упора с джутовой лентой. Лобовой упор считается одним из самых простых и надежных соединений, которое применяется для большого количества конструкций из дерева. Крепление обвязки происходит при помощи скобок или уголков из металла.
Для того чтобы скрепить нижнюю обвязку с фундаментом, используют следующие два метода:
- Заранее установленные в фундамент анкерные болты фиксируются в основании каждого столба или по всей площади ленточного основания.
- Гвозди, которые также были заранее установлены в фундамент еще до начала работ с нижней обвязкой, вбиваются в пробки. Этот метод более надежен и качественен. Полученную нижнюю обвязку рекомендуется дополнительно проверить на равномерность при помощи строительного уровня, после чего происходит установка лаг.
Если в здании установлен фундамент ленточного типа, то нижняя стяжка каркасного дома выполняется гораздо проще. Прежде всего, ленточный тип фундамента предполагает наличие сплошной бетонной ленты с ровной горизонталью. Именно к ней и будет прочно фиксироваться нижняя обвязка. На бетонную ленту укладывают гидроизоляционный материал, после чего проделывают отверстия для угловых соединений.
Пиломатериалы фиксируются при помощи шпилек, болтов или анкеров. Для прочности соединения углов рекомендуется проверить, равномерно ли расположены пиломатериалы. При необходимости, используя клинья или подкладки, их расположение корректируется. Установка лаг осуществляется любым удобным для вас методом.
