Ремонт аккумуляторных батарей шуруповертов
Ремонтные работы включают в себя восстановление источников питания или замену банок в аккумуляторе шуруповерта своими руками.
Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:

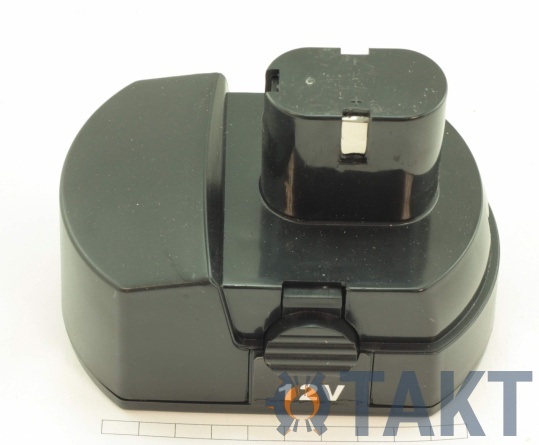

Разборка корпуса
Корпус батареи состоит из двух частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда. При клеевом соединении необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.
Определение дефектных банок
Порядок действий для определения дефектных банок:
- элементы внимательно осматриваются;
- выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
- тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V в зависимости от модели. Если аккумулятор эксплуатируется долго, показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.
Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается, когда температура бочки, на которой установлен термодатчик, достигнет значения полного заряда. Часть элементов при этом могут быть недозаряжены. Это губительно для никель-кадмиевых батарей, так как из-за эффекта памяти после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.
Восстановление элементов
Алгоритм восстановления банок:
- разряженный элемент подключается с соблюдением полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
- проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.
Существуют и другие способы восстановления работоспособности батарей:
- кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
- добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.
При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.
Сборка аккумулятора
После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:
- элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
- провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их соприкосновения друг с другом или с полюсами банок;
- при сборке литиевых батарей плату-контроллер изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы избежать короткого замыкания в схеме;
- части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией, или с помощью клея. Рекомендуется клей-герметик – соединение получается надежное и герметичное, в при необходимости быстроразъемное.
Как восстановить аккумулятор шуруповерта
В Интернете существует большое количество видеороликов, в которых, например, наглядно показывается восстановление аккумулятора шуруповерта Hitachi с помощью Imax B6. Оно заключается в «реанимировании» никелевых аккумуляторов путем подачи больших токов. Оживить АКБ сторонники экспресс-метода восстановления предлагают, воспользовавшись простыми настройками Imax B6. Выставляется режим на никель-кадмий, и батарею можно реанимировать в этом режиме.
Однако прогревание импульсным питанием и последующая зарядка являются довольно рискованными методами для никель-кадмиевых аккумуляторов. Нарушенную связь в элементе не восстановить высокими токами. К тому же, если электролита внутри батарейки мало, либо его совсем нет, высокие токи окончательно «убьют» АКБ. Поэтому, в целях предотвращения необратимой порчи батареек, рекомендуется вначале пополнить их запас электролита дистиллированной водой и только потом заряжать с помощью Imax B6.
Можно ли пользоваться методом импульсного тока — решать хозяевам батареек. В Интернете существует много роликов на тему того, как восстановить Ni Cd аккумулятор от шуруповерта. Но есть мнение, что в реальности быстрые способы работают очень недолго. Например, если электролит внутри какой-либо батарейки из связки выкипел, либо высох, импульсный ток «убьет» элемент окончательно.
Если есть возможность, можно аккуратно разобрать каждую никель-кадмиевую батарейку и посмотреть, в каком состоянии находится электролит. Если она окажется сухой, можно воспользоваться методом доливания небольшого количества дистиллированной воды через шприц.
Восстановление с помощью воды
Для того чтобы просверлить аккуратное отверстие в батарейке, понадобится маленькое сверло. Отверстие нужно делать подальше от центра, лучше в верхней боковой части элемента, где находится небольшое углубление. Затем заполнить аккумулятор дистиллированной водой с помощью шприца до последнего.
После этого АКБ можно полностью зарядить Imax B6 и дать ей «отстояться». Процедура долгая. Восстановление 8-,12-, 14-аккумуляторных «банок», в зависимости от вольтажа, может занять много времени. В идеале следует не заряжать их сразу, а дать время «банкам» с водой постоять день. По одному заряжать аккумуляторы нельзя, лучше, чтобы их было, как минимум, три или четыре в связке, для равномерного распределения напряжения.
Кратковременные импульсы тока через сопротивление в 40 Ом на 12 В следует подавать уже после того, как внутрь реанимируемого элемента будет залита вода, а не на «сухую», как это часто делается.
После того, как аккумуляторы постояли сутки, можно приступить к их зарядке. Отверстия пока не закрывать. Подключить к Imax, чтобы устройство их «увидело». Зарядить и снова дать «отстояться» , если какой-то один аккумулятор не восстановился. Слабый элемент в связке найти с помощью мультиметра и снова долить в него воды.
Главная суть этого скурпулезного способа ремонта аккумулятора шуруповерта — восстановить связь пластин батарей с их контактно-переходными шинами (внутреннее устройство Ni-Cd аналогично схеме, по которой изготавливаются солнечные батареи). Главная причина прекращения работы батареек — это отслоение плюсового контакта от их внутренней части.
Отверстия, просверленные в батарейках, не закрывать до тех пор, пока заряд АКБ не будет держаться стабильно. Как только заряд стабилизируется, отверстия аккуратно заклеить силиконом. Воду периодически можно доливать в любое время.
Как уже стало ясно, этот метод не предназначен для ленивых и для тех, кто не желает вникать в тонкости устройства электроники. Однако способ с дистиллированной водой помогает сэкономить много денег и является ответом на вопрос о том, как восстановить аккумулятор шуруповерта наиболее щадящим методом. Обычно в комплектации к шуруповерту входят два аккумулятора. Одним можно пользоваться, а другой постепенно восстанавливать. Такой метод, несмотря на его длительность, представляется более гуманным и безопасным для АКБ.
Почему не заряжается аккумулятор шуруповерта — причины и устранение
Причины отсутствия или слабого уровня заряда, а также способы устранения неисправности бывают разные:
- Нет контакта между клеммами зарядного устройства и батареи. Это следствие того, что пластины ЗУ прогнулись. Аккуратно отгибают пластины, возвращая в рабочее состояние.
- Окисление клемм или налипание на них грязи. Контакты очищают и протирают спиртом.
- Выход из строя одной из «банок». Разбирают корпус блока батареи, сняв крышку (вывинчивают винты или снимают защелки). «Позванивают» каждую банку тестером на наличие напряжения или тока разряда. С напряжением проще — оно или есть, или его нет, но этот метод не всегда срабатывает. Ток разряда измеряют на нагрузочном резисторе — у неисправной банки он на порядок ниже, чем у исправной. После диагностики неисправную банку отделяют от исправных, а на ее место устанавливают новую, точно такого же типа, и с такой же ориентацией полярности относительно остальных элементов.
Есть еще одна причина отсутствия заряда, но она характерна только для никель-кадмиевых аккумуляторов — сработал эффект памяти, и батарея не заряжается, хотя ее ресурс еще не исчерпан
Чтобы до этого не доводить, важно правильно проводить зарядку
Как восстановить аккумулятор шуруповерта в домашних условиях
Можно ли реанимировать все виды батарей? Лучше ремонту поддаются никель-кадмиевые блоки, которые имеются почти во всех современных шуруповертах.
Для процесса восстановления необходимо понимать основы электричества. То есть, иметь школьные знания о работе аккумуляторных батарей.
Для работы понадобятся инструменты и материалы:
- отвертка;
- тестер;
- паяльник;
- олово (с малокоррозийным флюсом).

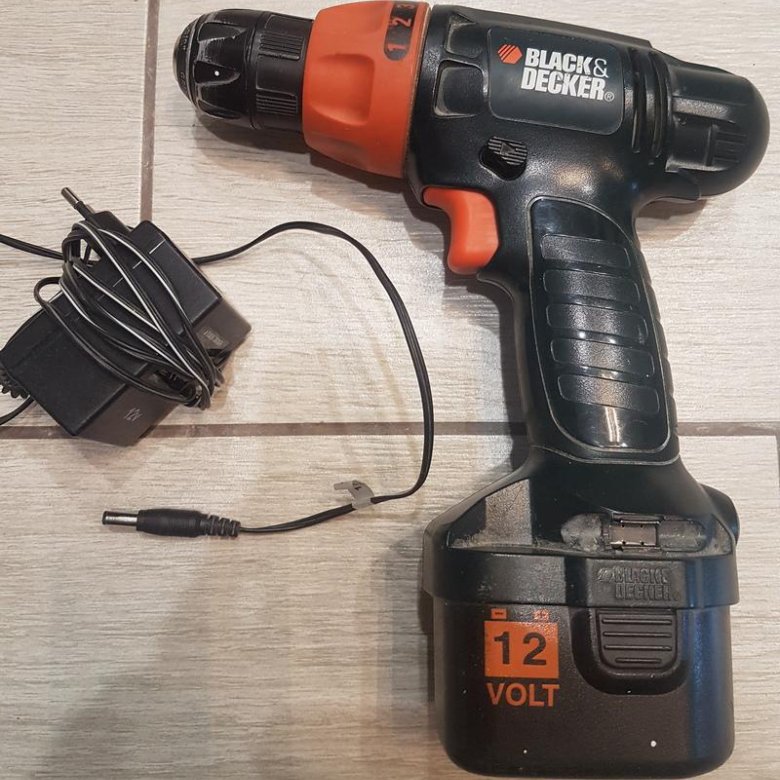

Для реанимации аккумулятора потребуется донор. В комплектации шуруповерта он может быть в наличии, или нужно найти его самостоятельно, например, вынув из другого старого устройства.
Для начала проведения операции необходимо произвести полную зарядку (около 6 часов) обеих батарей, раскачать её. После этого снять с восстановляемой части пластмассовую крышку при помощи отвертки. Производить эту процедуру нужно аккуратно, чтобы не повредить фиксаторы. В противном случае для последующей сборки потребуется клей, наподобие «Момента».
Восстановление никель-кадмиевых аккумуляторов для шуруповертов
Устройство ni cd аккумуляторов изготавливается по одной технологии, поэтому любую батарею можно сделать донором этого типа.
Такие устройства представляют собой отдельные компоненты – блоки, с номинальным напряжением 1,2 В и энергоемкостью 1200–1500 МА/ч. Они встречаются в шуруповертах фирмы Интерскол. Каждый блок влияет на мощность, то есть при ее значении в 12 В, количество блоков составляет 10 штук, 14,4 В – 12 и т. п. После смены акб мощность может упасть на первое время работы, но затем все восстановится.
Восстановление аккумулятора шуруповерта 18 вольт
18 В – часто встречающаяся мощность, которая соответствует наличию 15 блоков. В качестве донора нужно выбрать электроприбор с напряжением 14,5 В, то есть автомобильная батарея 12 В не подойдет.
Как восстановить и запустить литий-ионный аккумулятор
Для данных видов батарей потребуется запомнить, где расположены контакты плюсов, минусов и зарядки. Плата контроля напряжения, находящаяся на элементах питания, чаще всего выходит из строя, а точнее, их стабилизаторы и защитные диоды.
Производится проверка напряжения на выходе аккумулятора, если значение значительно меньше от нормального, производится реанимация.
Вторая жизнь аккумуляторов в шуруповертах Bosch, «Хитачи», «Макита»
Представленные бренды поставляются с литий-ионной батареей. Чтобы их оживить, потребуется паяльник и ловкость рук, ведь если делать все медленно – срок службы может уменьшиться, или аккумулятор вовсе взорвется.
Все надломленные или затертые проводки внутри батареи необходимо изолировать, например, при помощи изоленты или заранее заменить на новые.
Для восстановления припаиваются оторванные металлические элементы – ленты, которые можно взять в старых блоках.
Для сборки необходимо вернуть картонную прокладку между блоками и платой на место. Это потребуется для предотвращения замыкания. Затем изолируются контакты.
Определение неисправности
Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:
- Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.
- Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.
Далее нужно действовать по инструкции:
- Батарея отключается от винтоверта. Она должна быть полностью заряжена.
- Разбирается корпус.
- Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
- На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
- После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
- Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
- АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.
Устройство батареи шуруповёрта
Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.
Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.
Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой
Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.
Как проверить батарейки в аккумуляторе
После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.
Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.
Для восстановления батареи шуруповёрта нужен мультиметр
Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.
Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.
Как выбрать аккумуляторные банки под замену
Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.
На корпусе банок указаны ключевые параметры
Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.
Срок службы аккумулятора для шуруповерта
Батарея может служить около трех-четырех лет при правильной ее эксплуатации и хранении. На практике этот срок порой уменьшается до двух лет. Менять постоянно инструмент очень дорого, поэтому лучше выбрать сразу оптимальный вариант для тех или иных целей.
Существуют 3 разных вида аккумуляторов:
Независимо от типа батареи, срок их службы зависит от количества использованных зарядов и способов хранения. То есть, чем больше работает инструмент, тем быстрее он разряжается. При этом «простой» в работе негативно влияет на срок использования, особенно если хранить инструмент в состоянии, когда он сел.
Методы определения неисправности батареи
Электрическая цепь АКБ собрана по последовательной схеме, поэтому в первую очередь нужно понять, какой элемент неисправен, так как нарушение работы хотя бы одной банки, влечёт за собой почти полную потерю работоспособности всей батареи. Одновременный выход из строя всех элементов почти невозможен. В связи с этим, необходимо определить деталь схемы, функционирующую с существенными отклонениями от технических параметров.
Метод с использованием мультиметра
Учитывая одинаковый уровень напряжения на всех батарейках цепи, найти неисправный элемент можно, используя прибор для измерения напряжения (мультиметр), который перед этим нужно обязательно переключить его в режим измерения напряжения.
Сама методика определения неисправности выполняется по следующему алгоритму:
аккумулятор необходимо полностью зарядить;
после полной зарядки устройство нужно разобрать. Для этого следует выкрутить несколько фиксирующих винтов. Если батареи сделаны без винтов, придётся аккуратно разделить корпус в местах склейки при помощи ножика. При этом постарайтесь не прикладывать много физических усилий, чтобы не деформировался пластик на корпусе;
с помощью прибора производим поочерёдные замеры напряжения на каждой батарейке. Полученные данные, где напряжение ниже нормы, желательно, записать карандашом на корпусе. Маркировать такие детали необходимо, чтобы в дальнейшем их не спутать с исправными, ведь они по внешнему виду идентичны;
потом собираем батарею и устанавливаем её в шуруповёрт. Разряжаем батарею устройства до заметного понижения мощности
Чтобы это сделать быстрее, можно произвести электроинструментом ряд силовых операций;
после полной разрядки корпус снова разбирается, производятся повторные замеры напряжения на каждом участке цепочки, при этом особое внимание необходимо уделить помеченным деталям;
если произошло падение напряжения на одном из элементов на 0,5-0,7 Вольта, деталь неисправна.
Метод нагрузки
Такая технология выявления неисправности аналогична уже рассмотренной, только в этом случае для разряда батарейки используется лампочка.
Сначала нужно полностью зарядить аккумулятор. Затем подключаем к каждой банке по одной лампочке или моторчик малой мощности. Это позволит определить неработоспособный элемент без электроизмерительного прибора. Визуально подключённая лампочка неработающей банки будет гаснуть гораздо быстрее исправных батареек.
Для получения более точных результатов, можно измерительным прибором определить значение напряжения на каждой банке под нагрузкой. Этот результат будет более точным. Если напряжение на батарейке меньше номинального значения на 0,5-0,7 Вольта, то она считается неисправной.
Как заменить источники питания?
Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.
Замена поврежденной банки: пошаговая инструкция
Шаг первый: необходимо отсоединить от общей цепочки неисправный сегмент. Поскольку они фиксируются между собой металлической пластиной, лучше использовать для таких целей слесарские кусачки. При этом с каждой стороны необходимо оставить ленту оптимальной длины, чтобы без проблем соединить ее паяльником.
Пластины на неработающем сегменте необходимо обрезать возле основания
Шаг второй: теперь на оптимальном расстоянии от других элементов необходимо присоединить новую банку к цепочке. Для таких целей понадобится паяльник. Только следует учитывать, что «минус» присоединяется рядом с «плюсом» и так по всей цепи. Если пластины не хватает для соединения сегментов, то ее заменяют медной проволокой.
Для соединения частей аккумулятора необходимо использовать паяльник
Шаг третий: Теперь останется собрать все части батареи по такому же принципу, как они были расположены ранее.
По завершению ремонта аккумулятор снова помещают в пластиковый короб АКБ и закрывают крышкой
Работать с паяльником следует осторожнее, потому что банки запрещается перегревать
Точно таким же способом получится отремонтировать литий-ионный аккумулятор. В этом случае процесс осложняется только лишь наличием дополнительной платы, которую отсоединяют перед началом процесса. Здесь уже не получится восстановить неисправные банки, поэтому их заменяют.
Цены на батареи аккумуляторные для шуруповертов
Батарея аккумуляторная для шуруповертов
Как можно еще восстановить элементы аккумулятора
В случае когда по какой-либо причине не удается восстановить батарею заменой неисправных банок, можно попытаться их реанимировать. Только следует учесть, что этого невозможно сделать с литий-ионными банками. Реанимировать можно только батареи с никель-кадмиевыми элементами.
Осуществить реанимацию можно двумя способами:
- с помощью тисков, пассатиж или молотка произвести уплотнение сжатием банок с выявленным дефектом;
- сделать прошивку неисправных банок под большим напряжением.
Восстановление банок
Не следует выбрасывать банки, которые не прошли проверку. Часто причина их неисправности – это выкипание электролита или вытекание дистиллированной воды. Это происходит сквозь уплотняющую резинку между средней шиной батарей и ее корпусом. Электролит обычно выкипает при интенсивной зарядке.
Чтобы проверить, можно ли ее восстановить, необходимо попытаться зарядить батарею, которая показывает полный «нуль», импульсным напряжением 12 V, пропущенным через сопротивление в 40-50 Ом. Но при этом нужно внимательно следить, чтобы она не перегрелась. После произведенной зарядки проверить напряжение, и если его по-прежнему нет, тогда аккумулятор подлежит полной утилизации.
Если в батарее после зарядки появилось небольшое напряжение, значит, ее еще можно восстановить. Чтобы пополнить выкипевший электролит, в боковой поверхности просверливается небольшое отверстие, в которое может поместиться только игла от шприца. Через это отверстие в батарею шприцем закачивается вода или новый электролит. Просверленное отверстие заделывается силиконом, и ее можно попытаться зарядить через сутки.
Устранение «эффекта памяти»
Часто аккумулятору нужно восстановление после приобретения эффекта памяти, появляющегося у него после многократных коротких подзарядок, когда не производится его полная зарядка. Эта болезнь распознается достаточно просто. Батарея очень быстро разряжается после полной зарядки, но после небольшого перерыва может снова возобновить свою работу на короткий срок. Проблема частично решается следующим способом:
Рекомендуется полностью зарядить батарею с помощью небольшого напряжения. После этого, применяя минимальные нагрузки, ее следует разрядить. Минимальные нагрузки обеспечивают медленную (плавную) разрядку батареи, которая позволяет просадить целиком все ее пластины и наружный слой.
Для разрядки лучше всего использовать лампочку на 12 V, которая подсоединяется к боковым клеммам аккумулятора. Новую зарядку можно производить после того, как лампочки перестанет гореть.
Перед тем как использовать аккумулятор для работы, вышеописанную процедуру рекомендуется повторить в течение 3-5 раз. После этого емкость батареи, возможно уменьшиться, но использование такого метода восстановления, является довольно успешным и может продлить её службу как минимум ещё на некоторое время.
Справка
Если после разборки аккумулятора невозможно прочитать на элементах батарей их маркировку, а без определения данных, качественный ремонт практически невозможно произвести, необходимо обратить внимание на обозначение материала их изготовления:
- батареи никель-кадмиевые, обозначаются символами Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
- никель-металл-гидридные элементы обозначены как Ni-Mh. А указанное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
- аббревиатура Li-Ion соответствует литий-ионному аккумулятору с напряжением 3,6 V.
Важно
При подборе новых элементов питания для замены вышедших из строя, следует обращать внимание на их размеры и данные, которые максимально должны совпадать с оригиналами
