Рельсовое стусло для ручной циркулярки
Это устройство позволяет проводить нарезание досок заданной длины, брусков, мелких заготовок в больших количествах достаточно быстро и с высоким качеством.
Для изготовления такой направляющей необходимо иметь:
- Металлические уголки одинаковой величины полки и длины.
- Основание из любого доступного материала: доски, фанеры, ДСП. Его толщина должна быть более 15 миллиметров.
- Набор крепежа (болты, гайки, саморезы по дереву).
Перед распилом заготовок производят разметку. Отмечают длину будущей шины и места крепления. Основными условиями при выборе размеров является:
- доска должна свободно перемещаться под направляющими;
- выбранный диск циркулярной пилы не должен находиться слишком высоко.
Рельсовое стусло для ручной циркулярки
Для крепления конструкции используют болтовые соединения. Следует тщательно выверить параллельность закреплённых уголков. Обеспечить свободное скольжение подошвы циркулярной пилы. Для этого приклеивают фторопластовые полосы. Они существенно уменьшают коэффициент трения и снижают нагрузку на циркулярную пилу.
В качестве другого варианта устанавливают небольшие колеса. В качестве готового изделия можно применить небольшого диаметра подшипники. Потребуется дополнительно время и инструменты. Созданная конструкция значительно упростит операцию распила и обеспечит надлежащую безопасность.
Как сделать своими руками?

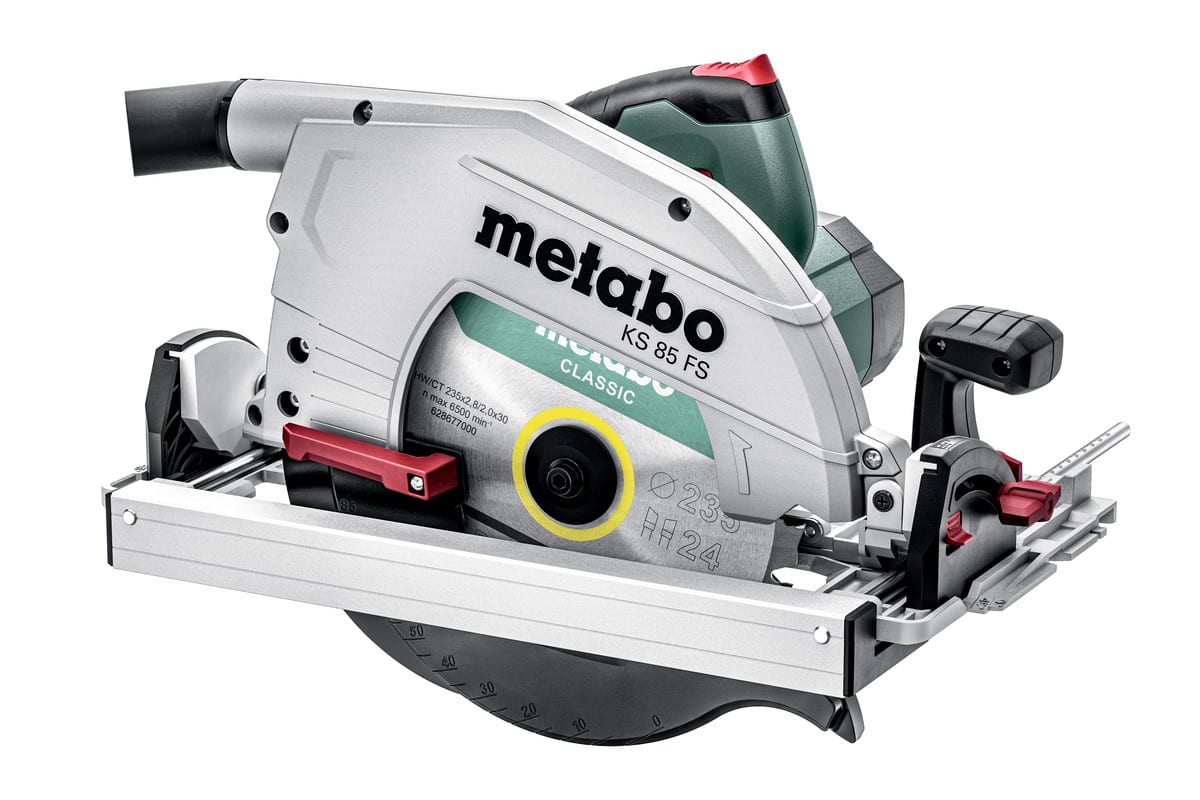

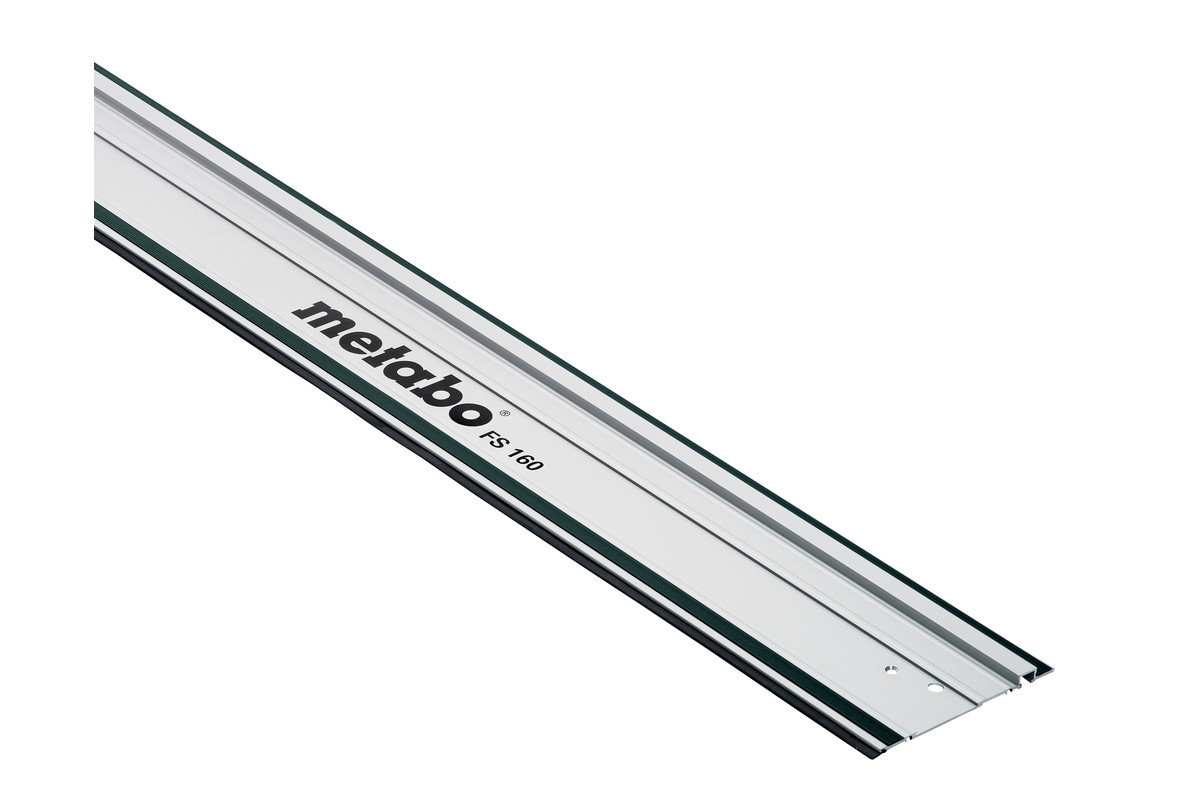

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.
Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.
Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.
Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:
- уголок;
- труба торцовочная;
- металлическая направляющая;
- ламинат.
Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.
Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования
При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:
Материалы, которые потребуются для изготовления универсальной шины:
- фанера или ДСП;
- эпоксидный клей;
- саморезы.
Из инструментов нужны будут:
- фиксаторы;
- турбинка;
- линейка-транспортир;
- наждачка мелкая;
- маркер.
Для маленькой циркулярной пилы
Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:
- правило строительное (2 метра);
- фиксаторы;
- пропиленовые фрагменты;
- уголок или профиль из алюминия;
- бруски из дерева 12 мм;
- плиты ДСП;
- ламинат.
Для большой
Понадобятся элементы:
- уголки из металла одинаковых параметров;
- крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
- болты и гайки.
Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.
Из строительного правила и фиксаторов
Чтобы сделать подобный узел, потребуются следующие элементы:
- строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
- фиксаторы (их количество зависит от точек крепления);
- направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.
Алгоритм создания такой:
- с правила снимаются ручки (если они присутствуют);
- из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
- сделанная конструкция крепится к деревянному бруску.
Из алюминия
Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:
- профиль «П»;
- фурнитура крепежная;
- листовая фанера (можно взять отходы).
А также необходим будет инструмент:
- дрель;
- ключи гаечные;
- линейка или рулетка.
Из дерева
Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.
Из профилей разных размеров
В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.
Из ламината
Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.
Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.
Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.
Направляющие шины своими руками
Одним из самых распространенных, дешевых и простых вариантов – направляющая шина из алюминиевого правила, которое используется для выравнивания поверхностей после нанесения шпаклевки или стяжки.
Рекомендуется покупать самое длинное правило (длиной три метра), поскольку в дальнейшем может понадобиться распиливать длинные заготовки.
Необходимо приобрести правило, которое имеет на своей обратной стороне паз для ручек. Кроме того, понадобятся две струбцины со съемной верхней частью.
Видео:
Ручки с правила нужно будет снять, как и верхнюю часть струбцин. Затем из полипропилена или фторопласта с помощью ножовки по металлу и напильника или фрезерного станка изготавливаются бегунки, напоминающие по форме букву Т.
Свой выбор именно этого материала специалисты поясняют тем, что такие бегунки не будут скользить в пазу и в то же время являются довольно прочными.
Изделия необходимо вставить в струбцины вместо снятой верхней части и завести в паз правила. После этого можно смело использовать получившиеся изделие в качестве направляющей шины.
Благодаря удаленному от пропила расположению струбцин нет опасности соприкосновения циркулярной пилы с металлом.
Такая направляющая шина обходится в несколько раз дешевле, чем уже готовая. Еще одним преимуществом является то, что в дальнейшем все изделие можно будет разобрать, и использовать правило и струбцины по своему прямому назначению.
Более дорогим вариантом будет направляющая шина, сделанная при помощи металлических уголков.
Для ее изготовления нужно прикрепить на основание пилы маленький П-образный профиль при помощи винтов.
Затем нужно соорудить саму направляющую при помощи большего П-образного металлического профиля и листов ДСП с фанерой.
На фанерное основание прикрепляется большой профиль (его размеры подбираются так, чтобы маленький на основании циркулярной пилы плотно в него входил) и обнимается с обеих сторон полосками ДСП.
Затем на другой стороне подошвы циркулярной пилы устанавливается брусок или металлический профиль такой же высоты, как и вся направляющая (это необходимо, чтобы основание инструмента при пропиле располагалось строго параллельно деревянному изделию).
Такая направляющая шина обеспечивает ровный пропил и плавный ход циркулярной пилы без болтания.
Существует и более дорогой вариант изготовления направляющей шины своими руками, подходящий для мастеров, использующих циркулярную пилу для работы регулярно и часто.
На основании из ДСП крепится металлический П-образный профиль основанием вверх. К подошве циркулярной пилы прикрепляется уголок с кареткой на подшипниках.
Ролики ходят по направляющей, закрепленной струбцинами, тем самым обеспечивая ровность пропила и плавность движения инструмента.
Видео:
Направляющая шина для циркулярной пилы – вещь зачастую необходимая для всех тех, кто часто пользуются этим инструментов.
Сделать ее своими руками довольно просто, для этого не нужно специальных навыков или дорогостоящих материалов.
Однако нужно помнить, что циркулярная пила вместе с самодельными приспособлениями может нанести серьезные травмы, поэтому нужно работать аккуратно, соблюдая правила техники безопасности, и ни в коем случае не пить алкогольных напитков во время работы с таким опасным инструментом.
Инструкция для производства
Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:
- отрезают 2 части по размерным отметкам;
- фрезеруют кромку;
- фиксируют на основу саморезом;
- листом бумаги отмеряют паз по ширине, прикручивают к устройству;
- на подошву пилы крепят шину, она будет служить боковым упором;
- направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
- от ламината отпиливают по разметке края.
Циркулярку можно оборудовать выносной кареткой
Направляющая своими руками
Такое приспособление создать не сложно, но оно поглощает глубину пропила.
Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:
- со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
- для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
- по основанию переходника вырезают полые выемки для прикручивания винтов;
- укладывают упор на поверхность, крепко фиксируют крепежным элементом.
Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.
Производство рельсового стусло позволит разрезать:
- доски;
- бруски;
- мелкие заготовки.
Нужно подготовить:
- металлический уголок;
- дощатое или фанерное основание;
- метизы.
Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:
- свободное перемещение доски под шиной;
- не высокое расположение дисков пилы.
Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.
Создают устройство из готового алюминиевого профиля
Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:
- профильный фрагмент;
- крепежные элементы;
- фанерный лист.
В качестве дополнительных инструментов понадобится подготовка:
- электродрели, сверла для металла;
- гаечного ключа;
- измерительных предметов.
В процессе производства:
- берут 2 профиля;
- к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
- лишнее отрезают.
При совмещении всех проведенных работ проводят настройку:
- в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
- фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
- пила должна находится сверху направляющей;
- края шины направляют на линию разметки, закрепляют.
Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.
Самое простое приспособление можно изготовить из фанеры
Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:
- измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
- обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
- саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
- берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.
На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.
Виды шин
Они делятся на две большие категории:
- двухсторонние и односторонние;
- симметричные, не симметричные шины.
Основными признаками классификации считаются:
- конструктивные особенности пилы;
- геометрические размеры;
- применяемому материалу;
- наличием сменных и сложных шин.
Разнообразие направляющих
По первому признаку различают шины для электрического и бензинового инструмента. Размеры указывают на возможности обработки деревянных изделий (в зависимости от длины и сечения бруска). В качестве материала могут использоваться: дерево, древесные плиты, металлические направляющие. Наличие шин сложной формы позволяет обрабатывать деревянные заготовки сложной геометрической формы.
По характеру применения их разделяют на три основные категории:
- Универсальные шины. Конструкция позволяет применять их практически для большинства видов циркулярных пил.
- Специализированная направляющая шина. Это направляющие шины, которые разработаны для применения с аппаратом циркуляционная пила.
- Самодельные. Этот вид имеет большое многообразие и определяется фантазией и мастерством разработчика.
Универсальная направляющая шина
