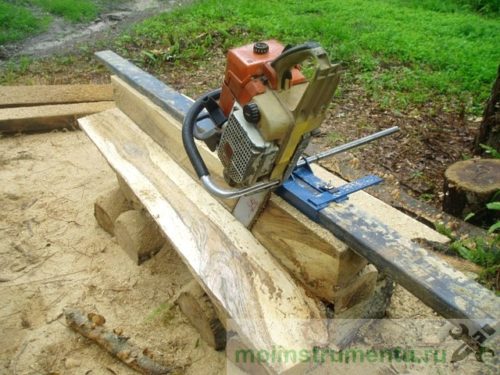

Направляющая для бензопилы для продольного распила

Как правильно работать с самодельным приспособлением

Правила ТБ при работе на таких устройствах те же, что и для любых деревообрабатывающих станков. Оператору и посторонним нельзя приближаться к режущему полотну. Нежелательно работать уставшим, со сниженной реакцией. Следует руководствоваться здравым смыслом. Одежда должна быть застегнутой и подтянутой, без размашистых пол, которые могут попасть в цепь.

При широком разбросе опилок следует одеть защитные очки. При длительной работе для защиты от шума желательно одеть наушники.

Технические особенности:

  • Нельзя давить на режущий узел. Пила продвигается по мере выборки опилок из пропила, без усилий.
  • Нельзя использовать цепи с затупленными зубьями, шины со стертыми пазами.

Порядок выполнения основных работ

  • Теперь надо запустить бензопилу и произвести первый распил.
  • Далее нужно освободить бревно от упоров и досок и прикрепить ведущую линейку на срезанной поверхности бревна в направлении следующего пропила. Крепление линейки выполняется прямо к поверхности либо к торцам бревна при помощи опор. Второй распил делается перпендикулярно по отношению к первому срезу.
  • Бревно нужно повернуть и закрепить доской в упор к земле.
  • Для выполнения дальнейших действий ведущая линейка не требуется. В качестве направляющей служит одна из обрезанных сторон.
  • Необходимо отрегулировать толщину пропила на рамке и отпилить бревно со другой стороны таким образом, чтобы получился брус с корой, оставшейся лишь с одной стороны.
  • Этот брус нужно перевернуть и закрепить таким образом, чтобы точка крепления фиксирующей доски находилась как можно ниже.
  • Затем необходимо отрегулировать рамку на требуемую толщину доски и распилить брус на доски.

Распиловка бревна на доски бензопилой является довольно удобным и простым методом работы с деревом. Благодаря присутствию различных насадок мастер получает материалы, имеющие гладкую и ровную поверхность. Изготовить доски легко самостоятельно, необязательно обращаться в специализированные магазины.

Продольный распил бревна

Перед распилом бревна выбирают оптимальный способ, который зависит от размеров нужных пиломатериалов, нужного качества поверхности досок, породы дерева и технических возможностей.

К распилу приступают только после осмотра бревна, после чего его освобождают от коры и сучьев. Если на бревне нет изъянов, то обработка проходит быстрее, а пиломатериал получается более качественным.

Раскрой бревна

В зависимости от ориентации годичных колец пользуются разными видами раскроя бревна:

  • Радиальный вид — распил проходит по радиусу годичных колец. Получают пиломатериал высокого качества, который не деформируется.
  • Тангенциальный вид — бревно распиливают по касательной к годичным кольцам. Пиломатериал получается невысокой прочности.
  • Параллельный вид — распил проходит параллельно волокнам дерева.

Для распиловки по направлению волокон самый простой круговой распил. В первую очередь срезают горбыль. После этого бревно поворачивают на 180 градусов, а затем срезают второй горбыль. Чтобы получать доски, бревно постоянно поворачивают.

Для качественной распиловки брёвен разными способами пользуются общими правилами:

чтобы бревно не двигалось при обработке, его надёжно закрепляют;
если распиловку производят бензопилой, то используют цепь для продольной обработки

Чтобы срез был ровным, а пилу не уводило в сторону, цепь должна быть хорошо наточена и не провисать;
для распиловки вручную стараются выбирать брёвна небольшой длины;
перед распиловкой бревно размечают под определённый вид распила;
распиловку бревна на доски начинают со спила горбыля;
особое внимание уделяют мерам безопасности на всех этапах распиловки бревна.. Распиловку брёвен своими силами выполняют с помощью различных режущих инструментов

Распиловку брёвен своими силами выполняют с помощью различных режущих инструментов.

Электрические или бензиновые пилы

Бензиновая пила имеет преимущества перед электрической моделью:

  • рабочее место не привязано к источнику электропитания;
  • более высокая мощность;
  • благодаря плавному пуску и регулировке скорости снижена опасность разрыва пильной цепи;
  • непрерывная работа в течение до часа, нет необходимости прерывать распил, чтобы пила остыла;
  • можно работать при любой влажности, например, во время дождя.

Дисковая мини‒пилорама

В качестве режущего элемента используют один или два диска, разделённые вставкой.

Такой пильный станок широко используют из-за его достоинств:

  • простая конструкция, укомплектованная электрическим или бензиновым двигателем;
  • несложное пользование;
  • точность распила бревна по отметкам;
  • высокая производительность при распиловке брёвен.

Основное требование к циркулярной пиле — это прочная станина и мощный двигатель.

Особенность самостоятельного продольного распила бревна хорошо видно на четырёх простых способах.

Бензопила в качестве бура

При помощи простой и удобной насадки можно решать массу различных задач, например, получить бур для проделывания отверстий в толще льда. Это приспособление популярно среди рыбаков и в рыбоводческих хозяйствах. Бензопилой с такой насадкой делают лунки в толще льда и пробивают отверстия для подачи воздуха в водоем. Эффективность этого приспособления не один раз подтверждена на практике.

Отличные эксплуатационные качества имеет мотобур МБ-2. Насадка приводится в действие от шкива через понижающий редуктор. Он снижает обороты вращения вала до 150 в минуту. Данная модель отличается от аналогичных буров скоростью монтажа на бензопилу. Отзывы говорят, что установка займет не более 10 минут.

Но мотобур нужен в домашнем хозяйстве не только зимой. Нередко с его помощью можно решить разные задачи на участке в любое время года. Практика показывает, что с помощью насадки для бензопилы можно пробурить в земле лунки под столбики для забора. Чтобы было удобнее работать с приспособлением, производители выпускают специальные удлинители.

Обратите внимание: специалисты не рекомендуют применять насадку для работы с тяжелыми грунтами или почвами, насыщенными камнями

Обобщение по теме

Как оказалось, обычная бензопила – инструмент универсальный. Если правильно подобрать насадку, то она может заменить большое количество инструментов. Тем более некоторые насадки легко изготовить своими руками, благо их конструкции можно найти в свободном доступе. Интернет просто пестрит вариациями.

При проведении различного рода отделочных и строительных работ требуется выполнять качественный распил древесины, а используемые пиломатериалы можно приобрести на соответствующих лесопилках или изготовить их самостоятельно. В последнем случае вам потребуется пилорама, которая благодаря универсальности своего использования позволяет осуществлять роспуск и последующую обработку древесины. Расскажем вам поподробнее, как сделать пилораму своими руками для ее использования в подсобном хозяйстве.

Преимущества

Наличие каретки для бензопилы позволяет:

  1. Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
  2. Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
  3. Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
  4. Со временем модернизировать производство, увеличивая размеры каретки.
  5. Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
  6. Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
  7. Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).

Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.

Инструменты для распила бревна

Выбор подходящего инструмента для распиловки заготовки зависит от многих критериев. К ним относятся:

  • объём работы,
  • размеры заготовок для распила,
  • качество и количество нужного пиломатериала.

Чтобы распилить большое количество заготовок и получить большое количество качественного пиломатериала, разумнее всего воспользоваться пилорамой. Это станок для обработки дерева, рабочим инструментом которого являются разные пилы. Предназначен для продольного распила бревен длиной до 6 метров и диаметром 20-80 см.

На крупных деревообрабатывающих предприятиях с большими объёмами производства используются специализированные линии по распилу дерева. На линии можно распилить разнокалиберные брёвна, получая при этом пиломатериалы точно заданного размера с качественно обработанными поверхностями. Линии характеризуются высокой производительностью.

Для получения небольшого количества пиломатериалов для нужд небольшого хозяйства из бревен длиной 2-3 метра и диаметром 30-50 см можно воспользоваться мотопилой. Необходимо знать, что заточка цепей для продольного распила отличается от заточки для поперечной распиловки.

Для продольной распиловки своими руками можно изготовить деревянный упор — ведущую линейку, которая позволит ровно распилить бревно. Упор представляет собой две деревянные доски, одна из которых закреплена перпендикулярно в середине другой. Приспособление прикручивается к заготовке саморезами так, чтобы верхняя кромка вертикально расположенной доски находилась ниже верхнего края бревна. Разница между верхним краем бревна и верхней кромкой доски и определяет толщину отпиливаемого горбыля.

Виды рабочих насадок

При необходимости заготовку можно распилить бензопилой на доски пользуясь специальными насадками. Рамка для бензопилы крепится на инструмент и предназначена для обеспечения прямолинейного движения при горизонтальном распиле заготовки. Конструкция состоит из:

  • направляющей рамки, двигающейся по поверхности, параллельно которой необходимо произвести распил дерева;
  • вертикальной стойки, на которой крепится механизм регулировки толщины изделия;
  • механизм регулировки толщины, состоящий из рукояток для регулировки и винта, фиксирующего нужный размер;

Возможность выставить точный размер и правильный раскрой бревна позволяют получить доски одинаковой толщины и снизить количество отходов. Для первого распила дерева необходима направляющая рама или ровная прямая доска. В качестве альтернативы можно создать ровную базовую поверхность с помощью топора, электрорубанка и уровня. При последующих распилах базовой поверхностью служит ровная сторона доски, полученная при предыдущем подходе.

Каретка для мотопилы является разновидностью рамки. Она крепится на пилу и имеет дополнительные ролики или колёсики, которые позволяют насадке легче перемещаться по заготовке. Одновременно, упираясь в заготовку, колёсики придают пиле продольного распила устойчивость, позволяя ровно распилить бревно на доски.

Такого рода насадки на бензопилу для продольной распиловки позволяют без особых затрат труда и финансов распилить бревно своими руками. Разновидностями каретки являются мини-пилорамы и портативные лесопилки.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

  • Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
  • В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

  • Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
  • Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

  • Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
  • В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
  • Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Важно! Не забывайте о том, что для работы на бензопиле должна быть установлена цепь для продольной резки деревянных изделий, это обеспечит высокую скорость и качественное пиление

Готовое решение

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

  • Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
  • Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
  • Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
  • Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
  • Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Распустить бревна или брус на доски можно и без пилорамы или другого массивного оборудования, обычная бензопила после небольшой модернизации может стать вашим лучшим помощником. Видео в этой статье поможет разобраться в данной теме еще лучше.

Как ровно отпилить брусок, обналичку, доску с помощью “кобылки”

Разумеется, если у человека есть мастерская, то данный вопрос будет не актуален. В каждой мастерской есть тиски и решить данную проблему, очень просто. Но давайте смоделируем ситуацию, что мы находимся на даче, из инструментов у нас только ножовка по дереву

Нам нужно очень ровно и точно отрезать брусок или доску, обналичку, не важно

Если мы будем пилить на столе, то брусок начнет “дергаться”. Прижать рукой не получится, можно ногой, но не всегда удобно. Самый простой способ для крепления бруска, это сделать простую “кобылку”. Возьмем небольшие обрезки.

Скрепляем.

Примерно вот так, “кобылка” готова.

Пока отложим данный “помогатель” и сделаем разметку на бруске. Некоторые люди пилят брусок по одной линии, мы так делать не будем. 1 – Наносим линию разметки. (линия реза)

2 – Также делаем линию со стороны, которая будет отображена к нам. (линия контроля)

3 – Также, для начинающих мастеров, можно сделать линию на стороне, которая нам не видна. (потом расскажу, для чего)

Для не грубого распила, лучше использовать ножовку с высотой “зуба” 3.5-4 мм. На ножовках, указана данная информация. Устанавливаем “кобылку”, одна сторона упирается в край стола, другая сторона будет удерживать брусок.

С другой стороны, можно подложить брусок, чтобы было ровно.

На линии, которая нам не видна, мы делаем пропил 1-2 мм, она будет направляющей для нашей ножовки.

Делаем упор и начинаем пилить верхней частью ножовки, примерно под углом 30 градусов. Сначала формируем рез, у нас уже есть пропил, а затем отпиливаем нужную нам часть бруска.

Источник

Внешние признаки затупившейся режущей кромки зуба бензопилы

Напомним, что зуб бензопилы имеет сложную конфигурацию (см. рис. 1), которая зависит и от направления движения цепи. У него две рабочих кромки: боковая, которая размещена перпендикулярно оси перемещения звеньев, и верхняя, расположенная под определённым углом к направлению движения цепи. Не считая того, на каждом зубе предусмотрен ограничитель, характеристики которого определяют высоту снимаемой стружки.

До долгих работ с бензопилой, ей нужно выполнить осмотр и выполнить пробное пиление, в итоге которых:

  1. Зрительно установить наличие (либо отсутствие) конического участка, прилегающего к углу зуба, также радиусного закругления на нём – главных признаков затупления (см. рис. 2).
  1. Проверить усилие подачи, при котором инструмент работает стабильно, с резвым созданием реза. Работа бензопилой: приспособления для продольного пиления приспособление для. Для острых зубьев исходный момент внедрения зуба в древесную породу происходит стремительно, и без значимого сопротивления материала.
  2. Узнать наличие вибраций цепи во время установившегося реза – если они осязаемы, то зубья нужно затачивать.
  3. Оглядеть внешний облик только-только разрезанного торца (в особенности, если инструмент задействован для продольного пиления). Угол заточки цепи бензопилы или для продольного пиления. На их оси для этого приспособления для продольного пиления приспособление для. Приспособление для. При наличии грубых сколов и вмятин цепь бензопилы подлежит заточке.

Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно!Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Второй вариант как сделать пилораму с бензопилы

Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:

  1. Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
  2. Стальной уголок размером 5х5 см
  3. Стальная трубка до 1 метра и диаметром 15-20 мм
  4. Крепежные детали в виде болтов с гайками

Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.

На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.

Приспособление для продольной распиловки – как изготовить самому?

Приспособление для бензопилы продольной распиловки бревен своими руками будет состоять из крепкой рамы, которая должна надежно фиксироваться к направляющей. Следует помнить, что рама должна быть закреплена с обеих сторон, так как, в противном случае, точность распиловки древесины будет нарушена. Это не даст возможности использовать готовые доски для ремонтных и строительных работ.

Чтобы сделать нужное нам оборудование, в первую очередь потребуется изучить чертежи. Дальнейший план работы будет основываться именно на схемах, в которых указаны размеры используемых материалов и правильность их монтажа.

Порядок изготовления приспособления для продольной распиловки леса выглядит следующим образом:

Найдите и подготовьте каркас для будущей конструкции. С этой ролью отлично справиться квадратная труба или старая детская парта. При этом убедитесь, что поперечное сечение каркаса составляло минимум 20×20 мм;
Затем переходим к изготовлению зажимных элементов. Размеры этих деталей должны составлять не менее 40 см. Торцевая сторона каждого из элементов в дальнейшем станет основой для изготовления механической поперечины. Для большей надежности последнюю лучше всего приварить;
В закрепленной поперечине электродрелью необходимо проделать несколько отверстий для болтовых стяжек. В центре поперечины нужно оставить небольшой выступ, который потребуется для надежной фиксации шины;
В верхней части конструкции привариваем такие же крепления. При их изготовлении нужно учесть, чтобы шина имела высоту немного меньше ширины болтовых фиксаторов;
Далее приступаем к сборке опорной рамы. Она должна иметь прямоугольную форму и длину на 10 см больше ширины;
В перпендикулярной плоскости с обеих сторон рамы нужно закрепить две 10-сантиметровые детали. Для этого в раме нужно проделать несколько отверстий для гаек, а сами гайки приварить к основанию рамы;
Затем приступаем к изготовлению ручки. В качестве нее можно воспользоваться полусогнутой металлической деталью и приварить ее к конструкции;
В конце начинаем собирать приспособление. В первую очередь вставьте зажимы в паховые элементы

Далее закрепите шину бензопилы, уделяя большое внимание точности ее положения. Расстояние между шиной и боковыми частями рамы определяется в зависимости от того, какая ширина деревянных заготовок необходима для бытовых целей.

От самодельной пилорамы данная конструкция отличается тем, что в ней отсутствуют дополнительные направляющие, используемые для производства не только досок, но и брусьев. Кроме того, этот механизм обладает меньшими размерами, что делает его компактнее домашней пилорамы.

Конструктивные особенности самодельной каретки

Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:

  • направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
  • каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
  • приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
  • двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.

Рисунок 1 – Самодельная каретка для бензопилы

Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.

Как правильно сделать своими руками – пошаговая инструкция

Для изготовления каретки необходимо выполнить следующие действия:

  • создать рабочий чертеж устройства, указав все необходимые размеры.

    По нему составляется спецификация на все материалы, соединения, дополнительные элементы сборки. При создании чертежа каретки учитываются предполагаемые объемы работ, размеры заготовок, марка бензопилы, а также возможности и предпочтения владельца;

  • подготавливаются все необходимые материалы и инструменты. Приобретаются готовые элементы конструкции (по возможности), изыскиваются нужные приспособления и станки;
  • изготовление направляющих требует наличия ровной площадки, на которой можно сварить основание для каретки. Оно состоит из двух направляющих полос, соединенных с опорной конструкцией для заготовки. В качестве основания могут быть использованы отрезки бруса, шпалы, металлические поперечины. Если планируется сделать переносной вариант, то придется заранее продумать способ быстрой сборки основания с помощью резьбовых соединений;
  • тележка представляет собой две пары колес на осях, которые через ступицы крепятся к опорной раме. Иногда используют готовые колеса, вращающиеся вокруг своей оси на специальной площадке. Этот вариант вполне допустим, но он снижает точность перемещения режущего инструмента, из-за чего доски могут получить волнистую поверхность. Необходимо учесть, что массивная тележка обеспечит большую точность и безопасность пиления;
  • механизм фиксации инструмента обычно совмещают с устройством настройки размера. Есть два варианта — с неподвижной бензопилой и передвигающимся ограничителем, или с подвижной площадкой, на которой закреплен инструмент. Второй вариант намного эффективнее, но сложнее в техническом отношении. Как правило, используют части от механического домкрата, к верхней части которого приваривают площадку для крепления бензопилы, а нижнюю жестко фиксируют на тележке. Необходимо установить вертикальные направляющие, обеспечивающие достаточную жесткость и снижающие нагрузку на механизм подъема во время работы;
  • контрольно-измерительная рейка с делениями позволяет настраивать высоту подъема пилы. Проще всего приварить к тележке вертикальную планку, а на площадке для пилы — указатель. Впоследствии к планке можно прикрепить линейку, предварительно отградуировав ее положение по пробному распилу. Устройство простое, но весьма полезное и значительно упрощающее рабочий процесс;
  • механизм подачи бензопилы обычно представляет собой электродвигатель с понижающим редуктором. Он устанавливается так, чтобы имелась возможность перемещения режущего органа в обе стороны. Учитывая, что присоединение электропитания не всегда возможно и целесообразно, обычно обходятся ручным механизмом подачи. Самый простой вариант — рукоятка, установленная на тележке в таком месте, чтобы исключить возможность травмирования при разрыве цепи или иных ситуациях. Этот вариант удобен тем, что работу бензопилы приходится постоянно регулировать, увеличивая или уменьшая подачу топлива.

Описанный вариант не является единственно возможной конструкцией. Могут быть использованы другие способы подачи инструмента, крепления бензопилы или бревен. Выбор оптимальной методики является прерогативой владельца.

Делаем козлы для распиловки дров бензопилой самостоятельно

Обработка древесины, цель которой – заготовить дрова на зиму, не может обходиться без всем известного приспособления – козла, который не только облегчает данную манипуляцию, но и позволяет производить ее самостоятельно без привлечения дополнительных человеческих ресурсов. Каждый уважающий себя домовладелец, сталкивающийся с такими моментами, просто обязан обзавестись таким «подсобником», что далеко не означает его покупку. Как и другие устройства, его можно сделать самостоятельно, а как – рассмотрим по порядку.

  • Составляем план работы с подробным чертежом, чтобы данный станок вышел геометрически правильным. Для упрощения предлагаем Вам ознакомиться с конструкцией, ведущие параметры которой уже рассчитаны и отмечены на фото снизу.
  • Подбираем прочные расходные материалы, среди которых:
    • деревянные брусья;
    • столбики из крепких пород дерева;
    • профиль из металла;
    • металлические трубы, пруты и прочее, что составляет группу «домашнего металлолома».
  • Комбинируя имеющие вышеперечисленные материалы или выбрав только один из видов по чертежу переходят к сборке данного вспомогательного оборудования.
  • Оптимальной высотой козла считается 1 метр, хотя данный параметр регулируется зависимо от роста пильщика, мощности бензопилы и размеров деревянных стволов, которые будут на него улаживаться.

Каждый из описанных способов, хоть и приведет к конечной цели, но все же имеет один весомый недостаток – отсутствие гарантий личной безопасности, поэтому об этом необходимо позаботиться дополнительно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
