Мотобуксировщик из мотоблока своими руками

Какие понадобятся инструменты

Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.

Необходимо приготовить для работы следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • дрель;
  • гаечные ключи;
  • хомуты;
  • тиски;
  • колеса.

Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.

Размеры деталей рассчитать нужно с особой точностью

Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода

Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.

Какие понадобятся инструменты

Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.

Необходимо приготовить для работы следующие инструменты и материалы:

  • аппарат для ручной сварки;
  • специальную маску и рукавицы;
  • болгарку;
  • ножовку по металлу;
  • комплект напильников;
  • трубогиб;
  • трубы рамные;
  • кронштейны, хомуты и другой крепеж;
  • мелкие детали;
  • дрель;
  • гаечные ключи;
  • хомуты;
  • тиски;
  • колеса.

Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.

Размеры деталей рассчитать нужно с особой точностью

Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода

Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

  • одногусеничная (2 лыжи спереди, 1 гусеница сзади);
  • двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

  1. Двигатель.
  2. Система питания.
  3. Система впрыска масла.
  4. Трансмиссия.
  5. Ходовая часть.
  6. Рулевое управление.
  7. Корпус.
  8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Читать также: Труборез для пластиковых труб своими руками

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

  • способность работать при низких температурах;
  • высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Гусеница

Как я уже сказал, на мотособаке установлена новая “Бурановская” гусеница шириной 380 мм и длиной 2878 мм. Ее выбор был обусловлен относительно невысокой ценой, небольшой мощностью используемого двигателя и преимущественно плотным снежным покровом в моей местности.

Бурановкая гусеница 380 мм

Т.е. крутить 500-мм гусеницу двигателю было бы уже тяжеловато, да и стоит она на несколько тысяч дороже. Думаю ее использование на мотособаке целесообразно в таежной местности. У нас же с обширными полями, болотами, отдельно стоящими березовыми колками и, соответственно, плотным снежным покровом, особенно во второй половине зимы, 380-й гусеницы более чем достаточно. У знакомого аналогичный мотобуксировщик, только на катковой подвеске, прекрасно зарекомендовал себя в этих условиях.

Несущая конструкция мотособаки полностью самодельная. Сварена из труб прямоугольного сечения 20×20 мм и 20×40 мм. Для крепления двигателя вварены 2 массивных 40-мм уголка. Сверху был наварен защитный каркас, защищающий двигатель при опрокидывании мотобуксировщика. Гусеница закрыта сверху листом оцинкованного железа, прикрепленного к раме с помощью заклепок.

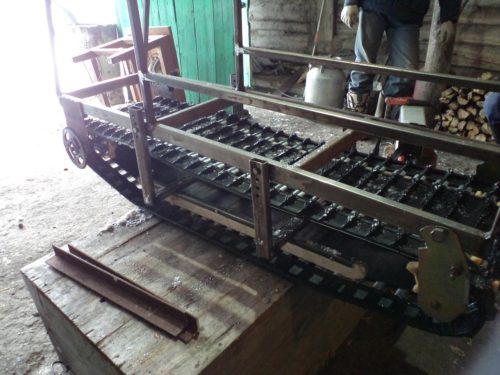

Рама мотособаки

Рама варилась без чертежей, были лишь сняты основные размеры с вышеупомянутой мотособаки знакомого. Все остальное подгонялось “по месту”. Ничего сложного здесь нет. Процесс творческий и весьма интересный.

Мотособака собственного изготовления: технология

Перед началом работы нужно подготовить все необходимые инструменты и оборудование для мотособаки. Подробно ознакомиться с ходом работы можно при просмотре тематического видео.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

  • грузоподъемностью;
  • мощностью двигателя;
  • типом трансмиссии;
  • системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники. После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее. Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода. На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой. Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

Другие типы машин

Из мотоблока также можно собрать квадроцикл, правда, сверхвысокую скорость этот агрегат не развивает, зато по маневренности и проходимости не уступает своему фирменному «брату». Посадка в самодельном квадроцикле остается традиционной, а не мотоциклетной. Колеса используют от любого легкового автомобиля.

Стоит упомянуть об интересной самоделке под названием каракат. Сила машины заключена в ее больших колесах, представляющих собой обычные автокамеры, стянутые прочными ремнями.

На каракат ставят самодельные диски, дорабатывая стандартные автомобильные. На легкий мотоблок также устанавливают весьма оригинальный диск. Для этого по контуру соединяют два алюминиевых тазика, предварительно вырезав дно под размер ступицы, монтируют ребра жесткости и боковые ограничители для фиксации камеры.

При внешней неуклюжести каракат обладает высокой проходимостью и устойчивостью. Он не только легко может преодолевать заболоченные низменности, но способен перевозить значительный груз (до 100 кг).

Заводские мотобуксировщики

После ажиотажа на гусеничные приставки, их стали выпускать на территории нашей страны. Одними из популярных по праву можно назвать мотобуксировщики для мотоблоков Салют (Агат) и Нева.

Снегоходные приставки для Салют (например, модель СП-МБ-С) и Нева (модели СП-МБ-2, СП-МБ-23 и другие) стали выпускаться 15 лет назад и успели завоевать сердца многих людей за легкость в использовании и простой ремонт.

За счет небольших параметров мотособаку можно с легкостью держать в гараже и перевозить на автомобиле.

Мотоблоки имеют небольшой двигатель, поэтому лучше для них купить двухгусеничную приставку. Каждый трак имеет отверстия, а стандартные модели располагают на оси обычные 2 звездочки из пластмассы, куда насаживаются гусеницы. Такой технический момент является более практичным, так как часто поломки мотособаки происходят по этой проблеме.

Но есть существенный недостаток: двигатель имеет малую мощность (7 л), поэтом разгон будет не более 20 км/ч, а то и еще ниже. Этим моделям тяжело тянуть несколько волокуш, т.к. они относятся к облегченным вариантам

При выборе гусеничной приставки надо обратить внимание на этот факт, т.к. для серьезных грузов устройства не пригодны

Мотобуксировщик к мотоблоку своими руками

Самостоятельно сделать мотобуксировщик несложно

Важно определиться с двигателем. Можно купить двигатель как отечественный, так и зарубежный

Неплохие отзывы о работе имеют двигатели марки Yamaha и Honda. Они универсальны, поэтому подойдут к любой модели аппарата. Что касается гусениц, то их можно сделать своими руками, понадобятся лишь материалы, немного времени и терпения.

Самодельные гусеницы для снегоходной приставки

Способов сделать гусеницу много, но сегодня расскажем, как сделать ее из клиновидных ремней, цепей. Для этого берем ремни, скрепляем их на грунтозацепы или колеса, таким образом, получаем простые самодельные гусеницы.

Схема сборки гусеницы из цепей осуществляется не менее просто. Необходимо взять две идентичные цепи, найти последние звенья, разжать их согнуть, чтобы получился замкнутый круг. Затем звенья закрепляем, паяльником завариваем. Укрепление цепей делается грунтозацепами, сделанных из стальных пластин. Закрепляются они болтами. Для представления можно ознакомиться со схемами:

В том случае, если не хочется самостоятельно делать, можно просто взять гусеницу от другой ненужной техники.

Более подробно о том, как сделать самодельные гусеницы из покрышки. или других материалов, написано в отдельной статье.

Сборка гусеничной приставки для мотоблока

Когда осуществляется сборка снегоходной приставки, надо наметить чертеж, который предотвратит лишние ошибки.

  1. Для начала надо выбрать опорные подшипники, и уже под них выточить втулки.
  2. Берем сварную раму, в которой будут находиться трубы, для придания необходимой формы засыпать их песком.
  3. Перекрываем 2 конца деревянными пробками, помещаем в тиски и потихоньку начинаем при помощи паяльника ее сгибать. Сгиб должен быть максимальный, поэтому чтобы не ошибиться, лучше сделать шаблон, на который можно ориентироваться.

Чтобы было проще представить, можно ознакомиться со схемой:

Сделать снегоходную приставку просто, нужно немного времени, смекалки и предусмотреть все мелочи, так как экономить на хорошей технике глупо. Мотобуксировщик, собранный самостоятельно, будет служить без перебоев.

Этапы сборки

Работу по созданию своими руками самодельной мотособаки разделим на 4 основных этапа. Первый и последний этапы поменять местами нельзя. 2-й и 3-й этапы можно осуществлять параллельно.

1-й этап. Планирование

Для начала стоит представить, с какими характеристиками и внешним видом должна получиться ваша мотособака. Используя готовые схемы и чертежи, корректируя их под себя, составьте список планируемых материалов. Этот этап поможет избежать ошибок и ускорит создание машины. Порядок действий и предложенные материалы могут варьироваться. Следует оценить наличие инструмента и места для работы. Закупить недостающее. На момент начала сборки все материалы и инструменты должны быть в наличии и под рукой. При наличии помощника за 3-4 дня у вас будет готовая собственная мотособака.

2-й этап. Каркас

  1. Собирается основа, скелет машины. Он держит все элементы и испытывает нагрузку и постоянные вибрации. Он не должен прогнуться, швы сварки должны быть надежны. От этого будет зависеть, насколько безопасна ваша собранная своими руками мотособака. Схема и чертежи вашей машины не обязательно должны быть точными. При наличии всех элементов длина, ширина каркаса, места сварки креплений могут подгоняться на месте.
  2. Из труб варится модуль для мотособаки своими руками с помощью сварки. Прямоугольник из профиля 20 х 40 мм. Стойки крепления руля делаются из такого же профиля, но с большей толщиной стенки. Стоит учитывать, что мотособака будет испытывать постоянные вибрации, поэтому модуль либо варим изначально из более прочных труб, либо усиливаем конструкцию в последующем. Для руля используется профильная труба 20 х 20 мм и круглая труба примерно такого же диаметра. То место, где руль крепится к раме, необходимо усилить. На это место идет постоянное давление плюс вибрация. Следует также усилить жесткость рамы, например, приварив поперечные перекладины из профиля 20 х 40 мм или другого. Также рекомендуется внутрь трубы вставлять трубу меньшего диаметра. Привариваем пластины крепления ведущего вала к раме. Делаем крепление двигателя из уголка 40 х 40 мм или иного размера. Отрезаем 6-8 кусков и привариваем их в переднюю часть рамы. Привариваем крепления подвески мотобуксировщика.
  3. Варим защитный каркас двигателя необходимой формы и привариваем его к раме. Привариваем отрезки, соединяющие каркас со стойками крепления руля. Зачищаем неровные края.
  4. Чтобы избежать коррозии металла, сваренную раму окрашиваем. После полного высыхания краски обшиваем стальным (алюминиевым) листом с помощью заклепок.
  5. Высверливаем отверстия для болтов, чтобы закрепить двигатель.

3-й этап. Сборка ходовой части

  1. Кладем гусеницу, внутрь нее вставляем ведущий вал с насаженными корпусными подшипниками, потом вставляем балансир (задний вал). Сверху ставим раму. Раму закрепляем с помощью болтов и гаек. Сразу используйте контргайки. Ставим натяжители гусениц. Существуют различные натяжители гусениц, есть возможность выбрать наиболее подходящие, исходя из вашей конструкции.
  2. Между валами для опоры гусеницы ставим катки (катковые тележки) или склизы. Используются также комбинированные варианты. Склизы можно поставить заводские из пластика. Можно сделать деревянные из прочной древесины. Закрепляем их.
  3. Закрепляем брызговик, фаркоп, натягиваем гусеницу.

Посмотрите ниже схемы и чертежи мотособаки. Своими руками собирается эта техника, но при этом такой вариант очень практичный и надежный. Очень интересно здесь использование катков в ходовой части. Это повышает цену производства, но приравнивает вашу мотособаку к снегоходу по проходимости.

4-й этап. Завершение сборки

  1. Закрепляем двигатель четырьмя болтами.
  2. Устанавливаем звезды, цепь, натяжитель цепи (им может быть башмак цепи ГРМ).
  3. Ставим руль с рычагом газа и кнопкой выключения мотора.
  4. Подключаем все элементы. Прикручиваем защиту двигателя. Готово.

Мотобуксировщик – как делают на заводе от А до Я

Конструктор все это дело нарисовал, вымерял каждое отверстие, каждый болтик, все прикрепили. Сборщики грамотные, профессиональные, собрали. Цех ЦМК все это дело сварил, покрасили, все сделали красиво — внешний вид, дизайн. Тебе продали и дали год гарантии, кто-то 2 года гарантии.

Ты ездишь, не паришься. Зашелестело что-то, притащил его к дилеру и говоришь: Ребята, чините. Тебе все сделали по гарантии, и дальше катаешься. И уже не паришься, что нужно поехать в гараж, распилить этот буксировщик, собрать его заново, потому что что-то косячно, что-то не едет.

Наступает на свои грабли любой человек, даже профессиональный сварщик. Он не может быть профессиональным сварщиком, он не может быть механиком, не может человек вобрать себя все идеально. У любого человека есть ошибки, и он их будет допускать в любой профессии.

Поэтому потратить время можно, так сказать, когда ты сам собираешь буксировщик, экономия будет, безусловно. Ты сэкономишь какие-то средства, потому что производитель собрал и ему надо заработать , нужно платить зарплату, аренду и прочее. Он оценил, отдал дилеру, дилер оценил. Ну, сколько ты сэкономишь? Дельту дилера. Убраться в заводскую цену ты не сможешь, потому что у завода свои мощности, комплектующие, которые на 70 процентов сам изготавливает, а не покупает у кого-то, поэтому ему проще. У него уже это конвейерноналажено и идет цепочкой.

Он собирает от 30 до сотни в день, и люди понимают, как это делать. Чем больше собираешь, тем меньше себестоимость. Ты возьмешь металла килограмм по 200 рублей, а если ты возьмешь тонну, то себестоимость будет уже 120 рублей. То есть у производителя всегда выйдет дешевле.

Ты же, когда хочешь попить кофе, ты же не изобретаешь кофеварку. Ты просто идешь и покупаешь ,так как знаешь, что ее продумали до мелочей и что она намелет тебе кофе, и сварит действительно вкусный капучино. А начнешь собирать сам, ты сначала отравишься, потом у тебя чего-нибудь не так пойдет. Это в любом случае так. Сэкономив 10 тысяч, ты потратишь кучу нервов, времени, денег опять же. Оно того не стоит.

Как сделать снегоход из культиватора своими руками?

Самодельная техника будет состоять из двух основных частей: ведомой и ведущей. Первая часть включает в себя рулевую колонку, полозья, амортизаторы.

Сборка снегохода выполняется в таком порядке:

  1. Сначала необходимо сделать прочную несущую конструкцию. Для этого подходят водопроводные трубы средней толщины и уголки, которые нужно скрепить между собой методом сварки. Сначала детали рамы должны фиксироваться при помощи точечной сварки. Если конструкция создана правильно, далее ее элементы нужно полностью приварить друг к другу. При их соединении нужно рассчитать места для монтажа двигателя, а также других узлов техники. Сварные швы понадобится зачистить. На детали рамы необходимо нанести грунтовку. После ее высыхания все металлические элементы каркаса нужно покрасить, чтобы защитить их от ржавчины;
  2. После к окрашенному каркасу нужно приварить кронштейны. Они необходимы для фиксации двигателя, сиденья, полозьев, рулевой колонки, других деталей. От качества крепления кронштейнов зависит устойчивость деталей в общей конструкции техники;
  3. На следующем этапе необходимо сделать полозья. Для этого следует взять 2 куска толстой фанеры и вырезать из них две одинаковые лыжи. Они будут установлены в передней части конструкции и должны соединяться с рулевым управлением посредством шарнирного соединения;
  4. В задней части снегохода потребуется установить 2 гусеничных механизма. Их можно взять в уже готовом виде, или самостоятельно сделать элементы из транспортерной ленты;
  5. Далее потребуется установить амортизаторы. Для этого подойдут детали от старого мотоцикла;
  6. Затем в готовую конструкцию необходимо установить двигатель, коробку передач и тормозную систему. Между мотором и рамой потребуется постелить резиновый коврик, который будет гасить вибрации ДВС. Двигатель и трансмиссию следует заранее расположить так, чтобы у водителя был прямой доступ к сливным и заливным отверстиям. Мотор и коробку нужно закрепить в передней части техники. Трубу от выхлопной системы потребуется вывести в сторону от водителя и пассажира;
  7. Далее следует установить сиденье. Для удобства при использовании снегохода из культиватора, лучше взять старое подрессоренное сиденье от старого минитрактора;
  8. Под рулевым колесом понадобится установить педали газа, тормоза и сцепления. Результаты сборки снегохода покажет видео.

Готовый снегоход из культиватора следует протестировать. Для этого в соответствующие баки необходимо залить топливо и смазочные материалы. Далее нужно завести двигатель и дать ему несколько минут поработать на холостом ходу. После этого можно начать движение на снегоходе

Важно не стартовать слишком резко, чтобы не спалить мотор. Лучше всего медленно тронуться с места, и постепенно набирать скорость

Снегоход из мотокультиватора – особенности изготовления

Снегоход – это незаменимое транспортное средство, которое станет особенно полезным для жителей северных регионов. С его помощью можно преодолевать высокие снежные сугробы и участки с обледеневшим покрытием. Из-за высоких цен на большинство моделей снегоходов, их покупку могут позволить себе далеко не все желающие. Оптимальным выходом станет сборка техники из культиватора. Для этого не нужно покупать дорогие материалы и оборудование, а вся работа отнимет не более одного дня.

Сегодня культиватор есть почти у каждого владельца земельного участка. Весной, летом и осенью техника исправно служит фермеру, однако зимой она простаивает без дела. В этот период ее двигатель можно использовать для изготовления самодельного снегохода.

Чтобы собрать снегоход из культиватора, двигатель последнего должен обладать достаточной мощностью. Помимо этого мотор должен быть оборудованным тягово-сцепным устройством, органами ручного управления. К примеру, всеми этими узлами оснащен мотор культиваторов Нева, Салют, Zirka. При их производстве используются качественные японские детали. Кроме того, их двигатели довольно просты в ремонте и обслуживании. Подходящие для сборки снегохода моторы представлены на фото.

Все эти двигатели работают под контролем систем принудительного воздушного охлаждения

Это крайне важно для их интенсивного использования. В результате применения моторов от этих культиваторов, фермер сможет собрать надежный снегоход с мощностью не менее 7 л

с., а также солидным запасом крутящего момента. Такое транспортное средство будет способно перевозить двух человек, или одного водителя с грузом, весом не более 50 кг.

Мотособака из культиватора – подготовка к сборке

В случае с самостоятельной сборкой техники, подготовка к ее изготовлению должна начинаться с изучения схемы. Чертеж должен указывать на размеры всех используемых деталей

Важно, чтобы в схеме также были указаны способы крепления элементов в конструкцию

Помимо чертежа, для работы потребуется подготовить перечень определенных элементов.

Самодельный снегоход должен состоять из таких узлов:

  • несущая рама;
  • двигатель с топливным баком и выхлопной системой;
  • механизм трансмиссии;
  • тормозная система;
  • органы управления;
  • рукоятки, водительское сиденье;
  • лыжи, гусеничные механизмы.

Для подгонки деталей и их монтажа в конструкцию техники изготовителю потребуется подготовить такие инструменты:

  • сварочный аппарат;
  • болгарку;
  • трубогиб;
  • дрель и сверла к ней;
  • набор гаечных ключей и отверток.

Из материалов при работе понадобится листовой металл, стальные трубы и уголки, резиновые прокладки, а также 2 куска толстой фанеры.

Выбор и изготовление основных элементов

Следует детальнее обсудить основные составные части, базовые компоненты и органы управления мотобуксировщика.

Двигатель

Самый важный компонент техники – мотор (силовой агрегат). Как правило, для изготовления мотобуксировщиков используется одноцилиндровый карбюраторный двигатель. Не менее значимым элементом является гусеница – подвеска и движитель. Посредством гусеницы можно перемещаться по льду, снежному покрову, мягкой земле в теплое время.

Эти моторы значительно разнятся по стоимости, хотя мощность их, как правило, равносильна. Прекрасно себя показали моторы Lifan, оснащенные сцеплением центробежного типа.

Отдельные умельцы используют для изготовления мотобуксировщиков двигатель от мотоблока (культиватора), движки от бензопил (мотопил) «Урал», «Дружба».

Востребованным является мотор Ш-58 от мопеда, предусмотренный для ручного режима переключения коробки передач. В равной мере можно использовать моторы для скутеров. Главное условие, чтобы агрегаты имели неплохие тяговые свойства, мощность не меньше 6 лошадиных сил. Этого вполне хватает для транспортировки на мотобуксировщике одного человека и грузов на 30-50 килограммов. Для перемещения 2-х человек и грузов на 150-200 килограммов желательно подобрать мотор мощностью больше 9 лошадиных сил.

Несущая рама

Уровень качества рамы должен находиться на высоте, поскольку в движении она подвергается большим нагрузкам, в особенности при перемещении по бездорожью. Данная конструкция сооружается всецело собственными силами, сваривается из профильных труб с прямоугольным сечением. В основном достаточно трубы с 3-миллиметровой толщиной стенок – более тонкий металл не подходит, он может быстро деформироваться.

Сборка самоделки выполняется согласно ранее выбранному чертежу (примерно такому, как наш).

Для изготовления рамы берут 2 трубы размером 20×20 миллиметров, дополняют еще двумя сечением 20×40 миллиметров, формируют остов.

В него ввариваются 2 уголка по 40 миллиметров, поверху приваривают предохранительную конструкцию для движка, которая не позволит ему получить повреждения при переворачивании техники. К раме также не мешает «пришить» посредством заклепок оцинкованный лист, чтобы закрыть гусеницу.

Подвеска

Подвеска (система подрессоривания) является важным фактором функционирования ходовой части. От избранного типа системы будет зависеть размеренность и скорость передвижения.

По структуре система подрессоривания бывает нескольких разновидностей:

Самая быстрая – склизовая подвеска, так как зазор при перемещении забивается минимальным количеством мусора, снега и иных посторонних предметов. Вследствие этого двигатель будет функционировать с минимальными сбоями, без перегрузок и излишнего нагрева, однако склизы используются исключительно зимой: им требуется снег, который служит охлаждением лыжного модуля.

Для путешествий в любое время года следует выбирать современную систему подрессоривания каткового типа, только не с жесткими, а с опорами катковыми пружинными.

Такой мотобуксировщик будет более плавно передвигаться по мерзлой дороге. Катковая хуже ведет себя на снежном покрове (при перемещении желательно избегать чересчур сыпучего, глубокого снега), однако безупречна для перемещения в летние месяцы.

Комбинированные типы подвески совмещают в себе как достоинства, так и отрицательные черты склизов и катков.

Трансмиссия

Трансмиссия (силовая передача) несет ответственность за передачу вращения вала на ведущую звездочку (профилированное колесо) гусеницы. Силовая передача бывает автоматической редукторной, механической, вариаторной, отдельные разновидности, к примеру, оснащаются реверс-редуктором от «Муравья» (для заднего хода). Плюсом автоматической силовой передачи является большая горизонтальная сила тяги, недостатком – быстрое срабатывание некоторых элементов, потребность в регулярном техническом обслуживании.

В роли механической можно использовать коробку от ВАЗа, другой старой автомашины. Ее преимущества – простота техобслуживания, отсутствие потребности в частой наладке, однако эксплуатация подобной силовой передачи менее комфортна.

Вариаторная коробка передач (КП) обеспечивает мягкую передачу усилия от мотора на гусеницу, что дает возможность уменьшить скорость изнашивания элементов, сэкономить на топливе. Недостаток – слабый ремень агрегатов, который требуется с регулярным постоянством менять.
