Принцип работы молотка Шмидта

Молоток Шмидта работает по принципу упругого отскока, который основан на измерениях поверхностей бетона на его твёрдость. Этот способ позаимствован из практики измерения степени прочности металла. Заключается он в воздействии ударами с помощью специального ударника по сферическому штампу, который предварительно прижимается к бетону.

Склерометр устроен таким образом, что после удара по бетону специальная система пружин позволяет ударнику осуществлять свободный отскок. При этом величина обратного отскока характеризует степень твёрдости оцениваемого материала. А с помощью установленной на прибор градуированной кривой вычисляется прочность бетона.

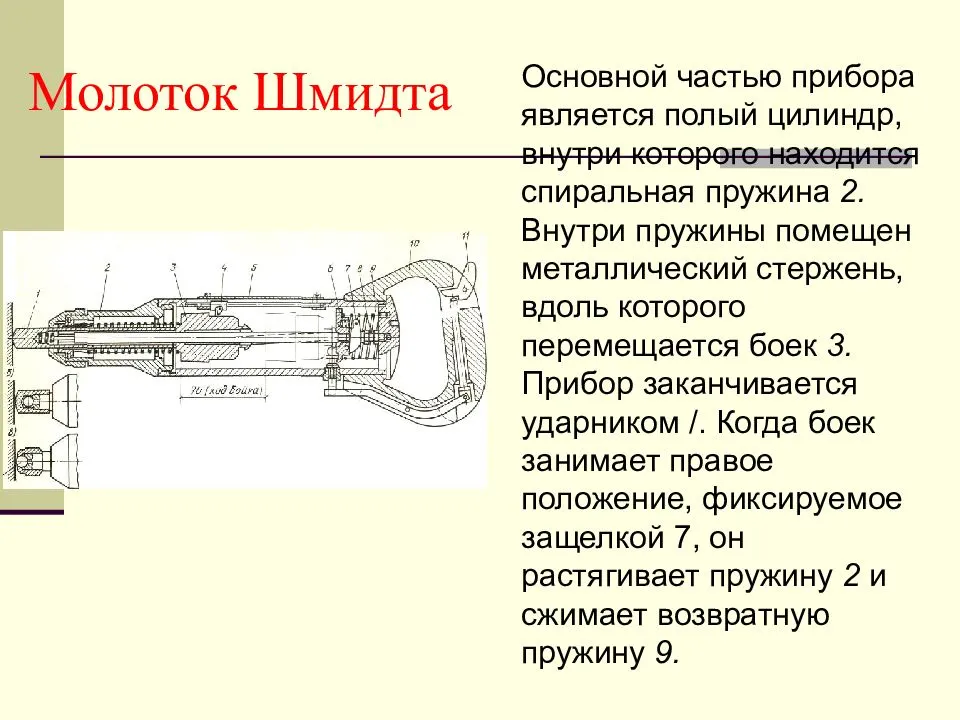

Конструкция молотка Шмидта включает в себя:

1 – ударный плунжер или индентор.

2 – бетонная поверхность, над которой проводят контроль прочности.

3 – корпусная часть.

4 – ползунок, оснащённый направляющими стержнями.

5 – конус корпусной части.

6 – кнопка-стопор.

7 – шток бойка, обеспечивающий направление работы инструмента.

8 – шайба для установки бойка.

9 – колпачок.

10 – кольцо для разъёма.

11 – задняя крышка инструмента.

12 – сжимающая пружина.

13 – предохраняющая часть конструкции.

14 – боек, имеющий определённую массу.

15 – пружина для фиксации.

16 – ударяющая пружина.

17 – втулка, направляющая работу молотка.

18 – войлочное кольцо.

19 – дисплейное окно, показывающее шкалу Шмидта.

20 – винт для сцепления.

21 – контрольная гайка.

22 – штифт.

23 – предохраняющая пружина.

В целом работа молотка основана на вычислении ударного импульса, который возникает при приложении нагрузки. Удар производят о твёрдую поверхность (бетон), без наличия металлической арматуры и замеряют высоту отскока бойка, дающую показание прочности бетона на сжатие.

Схема работы с молотком Шмидта заключается в следующем:

  • ударный механизм прибора приставляется к исследуемой поверхности;
  • двумя руками производиться плавный нажим на молоток по направлению к поверхности бетона до момента появления удара бойка;
  • после чего на шкале высвечиваются показания;
  • для более точных результатов показания снимаются 9 раз.

Измерения следует проводить на небольших участках, которые предварительно расчерчиваются на квадраты, каждый из которых, подвергается исследованию. Все показания прочности фиксируются, а затем сравниваются. Расстояние между ударами должно быть не менее 25 мм. Иногда полученные данные могут иметь определённые отклонения либо быть одинаковыми. По полученным результатам испытаний определяется среднее арифметическое. Если при испытаниях удар бойка произошёл на пустоте заполнителя, то такие данные не следует учитывать, а удар повторить в другом месте.

Влагомер бетона

Влагомер для бетона является компактным и простым прибором служащим для замера влажности бетонных изделий и прочих материалов.

Особенности работы влагомера:

  • для замера достаточно приложить аппарат на поверхность;
  • измерение влажности построено на изменении частоты радиоволн, проникающих в изделие глубиной до 30 мм;
  • исследования можно выполнять либо на постоянной основе, либо через установленные интервалы времени.

Влагомер способен замерить влажность твердых веществ (бетона, стяжки раствора, штукатурки, кирпича), как в лабораториях, так и на производственных участках.

Неразрушающая проверка обеспечивает замеры не самой влажности, а сопряженного с ней параметра с переводом впоследствии его в значение влажности.

Влагомер для бетона можно разделить на два вида по принципу действия:

1. Игольчатые, выполняющие измерения электрического сопротивления, в зависимости от влажности, между внедренными в материал контактными стержнями.

2. Бесконтактные, обеспечивающими показания с использованием затухания электромагнитных волн.

Молоток Шмидта: принцип работы и инструкция по применению

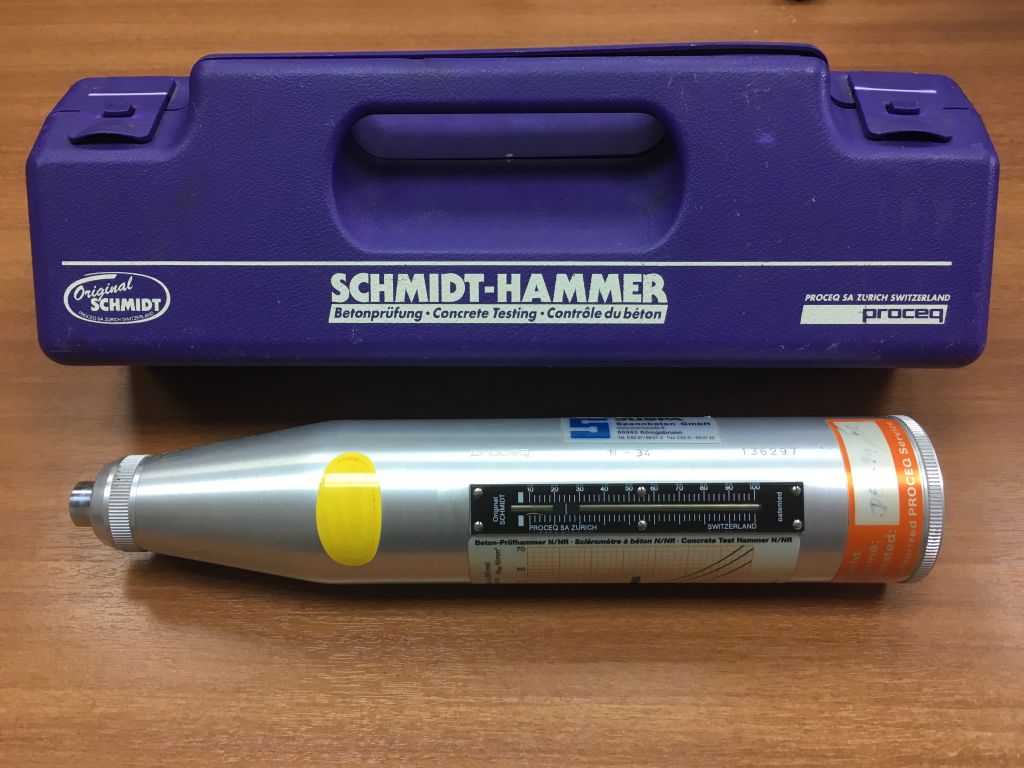

Для проверки прочности бетона в качестве инструмента неразрушающего контроля применяют молоток Шмидта, изобретенный в 1948 году в Швейцарии. Инженер Э. Шмидт (E. Schmidt) снабдил своё изобретение способностью точно выявлять механические показатели прочности бетона:

  • твердость при сжатии;
  • растяжимость;
  • сопротивление отрыву;
  • сопротивление изгибу;
  • усилие при скалывании.

Применение бетона, устойчивого к механическим воздействиям и агрессивным средам — залог долговечности и прочности зданий. Поэтому в строительстве придают огромное значение тестированию бетона на прочность.

Молоток Шмидта: инструкция по применению

Начинают испытание с выбора подходящего участка на поверхности объекта. Затем прибор ударным механизмом прижимается к участку исследуемого объекта.

Плавный нажим выполняют сразу двумя руками — до появления звука удара бойка о поверхность.

После удара на шкале появляется числовое значение показателя твёрдости.

Взаимосвязь между силой сжатия на бетон и его прочностью следующая:

  • наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
  • обычный, застывший, бетон — от 10 до 70 Мпа;
  • отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
  • сверхпрочный выдерживает сжатие более 100Мпа.

Чтобы ручной измеритель показал достоверный результат, выполните не менее 9 измерений с минимальным расстоянием между пробами в 25 мм.

«Технические хитрости»

Чтобы случайно не протестировать один участок дважды, поверхность бетона маркируют — например, рисуют 9 квадратов.

Каждый бетонный квадрат замеряют, фиксируя результат для последующего анализа. Измерение не засчитывается (подлежит повтору на другом участке), если боек ударил по поверхности, скрывающей пустоту.

Все 9 проб могут быть идентичными по величинам или немного расходиться. Анализ данных строится на выведении среднего арифметического из результатов по 9 ударам.

Не применяйте прибор в сложных условиях, изменяющих характеристики материала (повышенные / пониженные температуры, воздействие механических, термических или химических агентов).

Молоток Шмидта (склерометр) NOVOTEST МШ-225

Молоток Шмидта NOVOTEST МШ – прибор, использующий самый популярный в мире неразрушающий метод измерения прочности строительных материалов (в первую очередь бетона) – метод Шмидта. Он заключается в измерении высоты отскока бойка после ударного воздействия на поверхность исследуемого материала с нормированной (известной) энергией удара.

С помощью градуировочных таблиц поставляемых с прибором значение высоты отскока переводится в значение прочность бетона (ГОСТ 22690). Такой прибор не разрушает исследуемые материалы и позволяет оперативно производить измерения в месте складирования этих материалов либо исследовать уже созданные строительные конструкции (стены, полы, потолки и т.п.) в помещениях и на открытом воздухе.

Склерометр имеет высокую точность показаний, надежную конструкцию и очень прост в использовании. Метод измерения прибором соответствует ГОСТ 53231-2008, ГОСТ 22690, ISO/DIS 8045, EN 12 504-2, ENV 206, DIN 1048, ASTM D 5873 (горные породы), ASTM C 805.

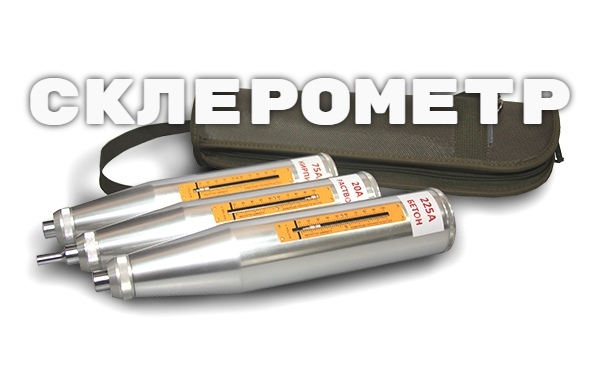

NOVOTEST МШ имеет 3 модификации (модели), различающиеся значениями энергии удара и позволяющие подобрать прибор в зависимости от характеристик материала, который предстоит исследовать.

С помощью специализированной калиброванной наковальни (дополнительная опция) пользователь всегда может самостоятельно проверить работоспособность и точность показаний склерометра.

НАЗНАЧЕНИЕ:

Измерение прочности:

  • бетона
  • кирпича
  • камней и каменных блоков
  • горных пород
  • раствора в швах кирпичных кладок

Прибор позволяет контролировать однородность материала, определять зоны плохого уплотнения и тд.

ОСОБЕННОСТИ:

  • самый распространенный метод измерения прочности строительных материалов в мире
  • высокая точность измерения
  • проверенная и надежная конструкция
  • простое применение, не требующее специальных навыков
  • не большие габариты и вес прибора
  • 3 модификации с различными значениями энергии удара
  • шлифовальный камень для подготовки поверхности в комплекте

Варианты применения в зависимости от энергии удара:

МШ-225 – самый “мощный” и наиболее распространенный молоток Шмидта. Применяется для измерения прочности бетона толщиной 70-100мм и больше. Используется для измерения прочности массивных горных пород. Энергия удара – 2207Дж (2,207 Нм).

Устройство прибора:

  1. Индентор (ударный плунжер)
  2. Контролируемая поверхность
  3. Корпус
  4. Ползунок с направляющим стержнем
  5. Конусная часть корпуса
  6. Кнопка-стопор
  7. Направляющий шток бойка
  8. Установочная шайба
  9. Колпачок
  10. Разъемное кольцо
  11. Задняя крышка
  12. Пружина сжатия
  13. Предохранитель
  14. Боёк
  15. Фиксирующая пружина
  16. Ударная пружина
  17. Направляющая втулка
  18. Войлочное кольцо
  19. Окно со шкалой Шмидта
  20. Сцепляющий винт
  21. Контргайка
  22. Штифт
  23. Пружина предохранителя

Сервисное обслуживание

Одним из приоритетных направлений в деятельности нашей компании является обеспечение технического обслуживания приобретенного у нас оборудования. Мы имеем собственную сервисную службу, так как считаем, что профессиональное решение вопросов технического обслуживания обеспечивает рост доверия наших клиентов.

Наши технические специалисты бесплатно проведут инструктаж операторов и помогут подготовить оборудование к запуску. При необходимости расскажут о технике безопасности и о том, как эксплуатировать прибор наиболее эффективно . Перед покупкой откалибруем прибор непосредственно под ваши задачи, что позволит достичь максимальной точности вашего анализа. Оказываем услуги по первичной поверке.

Кейс “Анализ промышленных выбросов”

На сегодняшний день действует строгий регламент, устанавливающий ограничение объемов выбросов в атмосферу отработавших газов, в связи с чем к нам обратилась промышленная организация с просьбой – помочь решить задачу по предотвращению предельных показателей содержания компонентов- «загрязнителей».

Результаты Действительно, поставленная задача была решена – после проведения внутреннего исследования с помощью газоанализатора TESTO-350, организация сократила количество вредных показателей и успешно прошла официальную проверку. Клиент был доволен прибором, оставив немного впечатлений и положительный отзыв нашим специалистам : Газоотводный тракт TESTO-350 включает в себя целых шесть ячеек определения вредных примесей. Определяется концентрация CO, SO2, SH, NO, NO2, H2 с указанием температуры отходящих газов. В течение 4-5 минут можно узнать концентрацию газов от одного источника, что на мой взгляд — очень быстро! Прибор оснащен своим зондом из нержавеющей стали, выдерживающий температуру до 400 градусов С. Портативность конструкции позволяет легко перемещать газоанализатор от одного объекта к другому. Спасибо специалистам «ЛТК» за помощь в подборе «идеального» газоанализатора.

Отрывок, характеризующий Молоток Физделя

– И где нам, князь, воевать с французами! – сказал граф Ростопчин. – Разве мы против наших учителей и богов можем ополчиться? Посмотрите на нашу молодежь, посмотрите на наших барынь. Наши боги – французы, наше царство небесное – Париж. Он стал говорить громче, очевидно для того, чтобы его слышали все. – Костюмы французские, мысли французские, чувства французские! Вы вот Метивье в зашей выгнали, потому что он француз и негодяй, а наши барыни за ним ползком ползают. Вчера я на вечере был, так из пяти барынь три католички и, по разрешенью папы, в воскресенье по канве шьют. А сами чуть не голые сидят, как вывески торговых бань, с позволенья сказать. Эх, поглядишь на нашу молодежь, князь, взял бы старую дубину Петра Великого из кунсткамеры, да по русски бы обломал бока, вся бы дурь соскочила! Все замолчали. Старый князь с улыбкой на лице смотрел на Ростопчина и одобрительно покачивал головой. – Ну, прощайте, ваше сиятельство, не хворайте, – сказал Ростопчин, с свойственными ему быстрыми движениями поднимаясь и протягивая руку князю.

среда, 31 марта 2021 г.

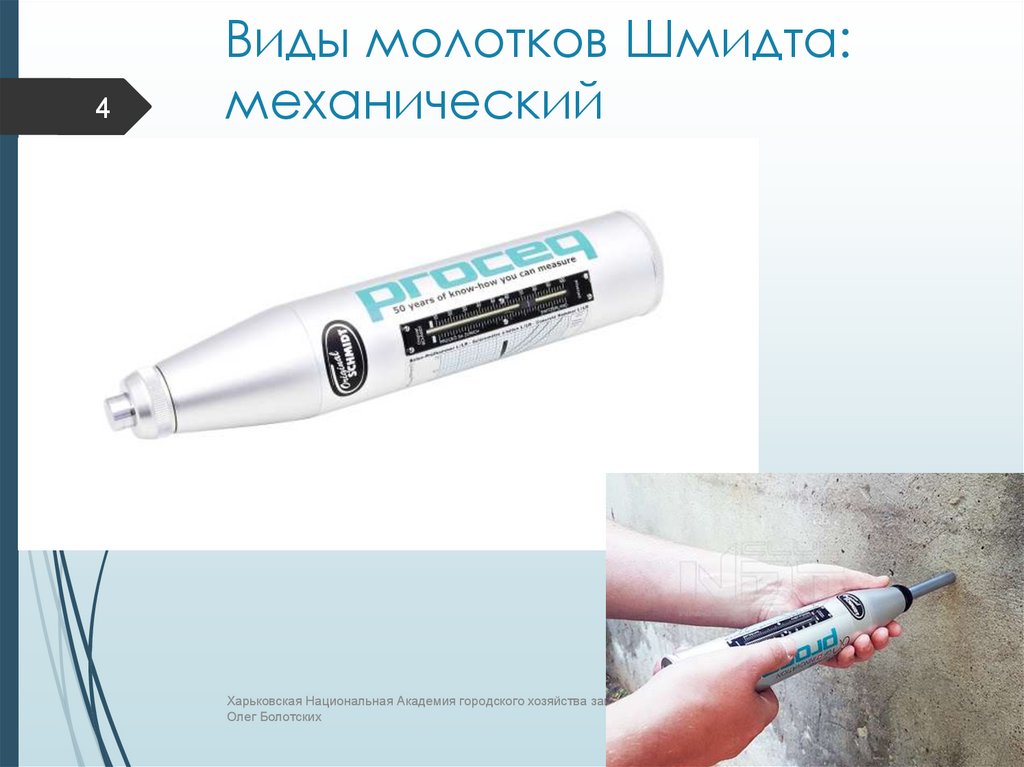

Молоток Шмидта (Склерометр) — назначение, виды, инструкция по применению

  • Твердость при сжатии;
  • Растяжимость;
  • Сопротивление отрыву;
  • Сопротивление изгибу;
  • Усилие при скалывании.
Конструктивно включает в себя (см. рисунок): 1. ударный плунжер или индентор; 2. бетонная поверхность, над которой проводят контроль прочности; 3. корпус; 4.ползунок, оснащённый направляющими стержнями; 5. конус корпусной части; 6. кнопка-стопор; 7. шток бойка, обеспечивающий направление работы инструмента; 8. шайба для установки бойка; 9. колпачок; 10. кольцо для разъёма; 11. задняя крышка инструмента; 12. сжимающая пружина; 13. предохраняющая часть конструкции; 14. боек определенной массы; 15. пружина для фиксации; 16. ударяющая пружина; 17. втулка, направляющая работу молотка; 18. войлочное кольцо; 19. индикатор шкалы Шмидта; 20. винт для сцепления; 21. контрольная гайка; 22. штифт; 23. предохраняющая пружина

  • Ударный плужнер (индентор) прижимается к поверхности бетона, где нет металлических частей (арматуры);
  • За счет пружины индентор ударяет по тестируемой поверхности;
  • Система четырех пружин выполняет возврат ударника (плужнера) в исходное положение посредством свободного отскока.

  • Возможность обмена данными с компьютером;
  • Удобное управление и настройка прибора при помощи кнопок и интерфейса;
  • Выключение при длительном перерыве в использовании;
  • Память для сохранения измерений;
  • Озвучивание процесса работы;
  • Автоматическое изменение волн;
  • Возможность поиска дефектов и трещин.
  • Способность записи измерений;
  • Возможность перевода показателей на ПК;
  • Функция сортировки измеренных данных;
  • Изменение направления ударного воздействия .
  • Возможность работы при температуре – 40°;
  • Низкая стоимость;
  • Высокая погрешность;
  • Большой вес.
  • Тип N — Энергия удара — 2,207 Нм. Значения отскока считываются со шкалы для последующего расчета среднего значения. Значения прочности на сжатие могут считываться с диаграммы преобразований.
  • Тип L — Энергия удара — 0,735 Нм. Модель с энергией удара в три раза меньшей, чем у модели N. Модель отличается меньшей энергией удара, используется для тонкостенных объектов толщиной от 50 до 100 мм или для контроля малогабаритных объектов (как вариант, изделий из искусственного камня или кернов).

  • Наименее прочный свежий бетон выдерживает давление от 1 до 10 Мпа;
  • Обычный, застывший, бетон — от 10 до 70 Мпа;
  • Отвердевший раствор разрушается при сжатии от 70 до 100 Мпа;
  • Сверхпрочный выдерживает сжатие более 100Мпа.

Таблица %1 Среднее значение прочности экспериментального образца бетона в виде куба со стороной 15 см на сжатие в зависимости от марки и класса
  • Погрешность измерений. Самая большая погрешность у механических моделей. Она обычно не указывается, но зачастую достигает 20%. А также у механических моделей наибольшая периодичность поломок. Для электронных этот показатель составляет 5%, а наименьший у ультразвуковой аппаратуры: 1%.
  • Рабочий интервал прочности. У механических аппаратов он составляет 60 МПа, у электронных – 100. У ультразвуковых интервал изменяется по времени и скорости.
  • Комфорт эксплуатации. Механическим аппаратом пользоваться менее удобно из-за отсутствия сохранения результатов и большого веса (1 кг).
  • Цена. В этом показателе все наоборот: самым дорогим является ультразвуковой прибор.

Механические методы исследования показателей бетонной смеси

Таблица видов бетона.

Самый старый и популярный способ определения прочности материала на сжатие называется методом стандартных образцов. Для проведения исследования из бетонной смеси изготавливаются контрольные образцы, представляющие собой кубы с длиной сторон в 20 см. Для проведения испытаний кубы должны иметь срок выдержки не менее 28 дней. Затем готовые образцы устанавливаются под пресс и сжимаются до полного разрушения. Показатели нагрузки, при которых произошло разрушение, фиксируются, а затем с их помощью осуществляется расчет прочности монолита.

Неразрушающий контроль бетона производится специальными механическими приспособлениями. При этом используются методы, определяющие свойства монолита при воздействии на него определенными инструментами. Учитываются показания приборов при таких манипуляциях, как скалывание, отрыв, пластическая деформация и некоторые другие.

Методы проверки бетона при помощи молотков Физделя и Кашкарова

Принцип действия испытательных механизмов основан на показателях глубины попадания прибора в толщу поверхностного слоя бетонного монолита. В качестве примера можно рассмотреть молоток Физделя, при ударах которым на поверхности материала остаются лунки. Диаметры лунок и определяют прочностные характеристики бетона.

Устройство молотка Кашкарова.

Затем осуществляются 10-12 средних по силе ударов по поверхности участка, выбранного для испытания. Отпечатки от молотка должны находиться на расстоянии не менее 3 см друг от друга.

После этого при помощи штангенциркуля и специальной линейки производятся измерения диаметров лунок. Каждое измерение производится с точностью до десятых долей миллиметра сначала в одном направлении лунки, затем в строго перпендикулярном. На основании полученных сведений и данных о диаметре отпечатков лабораторных образцов, взятых за стандарт, составляется тарировочная кривая, позволяющая произвести определение прочности бетона на сжатие.

Кроме того, определить прочностные характеристики монолита можно и при помощи молотка Кашкарова. Принцип действия данного инструмента так же, как и молотка Физделя, основан на свойствах пластической деформации. Конструкционно молоток Кашкарова представляет собой прибор, в который, кроме рабочего органа, введен и контрольный стержень. За счет этого прибор оставляет не одинарный, а двойной отпечаток. Один располагается на поверхности исследуемого объекта, а другой — на контрольном стержне. Анализ отпечатков и оставленных диаметров лунок позволяет произвести расчеты прочности бетона на сжатие.

Исследования свойства бетона при помощи склерометра и пистолетов

Таблица соотношения прочности бетона.

Инструменты, которые применяются для определения прочностных характеристик бетонного монолита на основании свойств упругого отскока, оснащены стержневым ударником, или бойком. Примером таким инструментов могут служить пистолеты Борового и ЦНИИСКа, склерометр КМ и молоток Шмидта.

Исследования определяют величину силы отскока ударника, которая при испытаниях отражается на шкале механизма. Как правило, сила энергии пружины при опыте должна иметь постоянное значение.

Спуск стержневого ударника производится самостоятельно при соприкосновении инструмента с поверхностью. В склерометр КМ встроен боек, имеющий определенное значение массы. При помощи пружины, которой задана жесткость, производится удар по ударнику из металла, прижатому к испытываемой поверхности.

Методы контроля прочности бетона, основанные на показателях отрыва со скалыванием, позволяют определить характеристики монолита не на поверхности, а в теле элемента. Для исследований используются участки, лишенные металлической арматуры.

Методы установления прочности бетона.

В толщу бетона устанавливаются специальные анкеры, при помощи которых затем производится исследование прочностных характеристик бетона неразрушающим способом.

На сегодняшний день описанные методы неразрушающего контроля прочности бетона считаются самыми точными, так как используют для расчетов зависимость, в которой могут изменяться всего лишь 2 параметра: величину фракций наполнителя бетонного раствора и его тип. При этом недостатками неразрушающего контроля прочности бетона является высокая трудоемкость в комплексе с невозможностью использования данных методов при высокой армированности материала. Кроме того, при испытаниях происходит частичное повреждение поверхности исследуемого монолита.
