Металлические ворота своими руками: как сделать для дачи

5 этап – изготовление рамы створок для ворот из профнастила

Прежде чем начать изготовление нужно еще раз замерять ширину
проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.

Технология изготовления:

металл распускают на заготовки. Рез целесообразно делать под
углом в 45° для более надежного крепления. Хотя встречается и сварка деталей
встык, так проще резать заготовки и сваривать их;

Совет. Мастера советуют сваривать верхние углы под углом в
45 градусов, это позволить избежать затекания в них воды, а нижние можно встык.

Сварка верхнего угла ворот из профнастила под углом 45 градусовСварка внижнего угла ворот из профнастила встык

каждую заготовку очищают от грязи и ржавчины;

сваривают элементы каркаса между собой. Причем сначала
заготовки наживляют, а после проверки геометрии сваривают сплошным швом;

каркас усиливается (при необходимости);

тщательно зачищаются сварные швы;

обезжирить каркас, покрыть грунтовкой и покрасить места
сварки. После того, как краска высохнет – покрасить каркас полностью.

Совет. Изготовление ворот из профнастила требует большой
точности в соблюдении размеров. При изготовлении рамы створки лучше сделать
каркас чуть меньше, нежели больше. В первом случае чтобы устранить зазор между
створками распашных ворот достаточно будет приварить нащельник на одну створку
рамы, там, где она примыкает ко второй. Во втором – нужно будет разрезать каркас,
и уменьшать его ширину.

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Описание и преимущества складных ворот

Ворота-гармошка четырехстворчатые без роликового механизма

Складывающиеся ворота для дачи бывают металлическими и деревянными. Иногда комбинируются компоненты, сделанные из обоих материалов. Перегородка состоит из горизонтально или вертикально расположенных створок, соединенных между собой. При открытии ворот эти элементы складываются. Конструкции могут снабжаться рельсами или иметь в составе консоль. Иногда они оснащаются автоматикой.

Чтобы сделать складные ворота своими руками, нужно иметь представление об их устройстве. Створчатые элементы сделаны из панелей, снабженных гибкими прокладками (чаще всего резиновыми), способствующими движению. Соединяются они с помощью навесов. Часто на несущую раму монтируются  петли, соединяющие элементы между собой. В таком случае они открываются под прямым углом, а закрываются – под развернутым.

Для изготовления створок широко используются сэндвич-панели. Это обусловлено их свойством обеспечивать тепло- и звукоизоляцию, а также невысокой ценой.

Панели перемещаются по направляющим, в которые встроены ролики. Во многих системах эти детали имеются только в нижней части, но иногда их монтируют и сверху. Иногда в ворота устанавливают калитку.

Сделать складные распашные ворота своими руками не составит труда без наличия специальных навыков. Они также очень просты в использовании. Удобство эксплуатации сохраняется и зимой: система легко открывается, если на территории имеются значительные снеговые массы.

Изготовление

С основной конструкции фактически всех ворот нет никаких сложностей

Обратите внимание, ворота должны быть прочно закреплены на косяках, надежно поддерживаться фиксирующими балками

Фиксирующие балки нужны для того, чтобы створки не провисали в процессе эксплуатации, сохраняя первоначальный вид. Если не соблюдать этот нюанс, когда створки просядут, они начнут нарушать работу механизмов. Это приведет к сбою, ворота перестанут открываться, закрываться.

Изготовить привод для распашных ворот своими руками достаточно легко, если есть в наличии нужные детали. В качестве основы можно использовать автомобильные стеклоподъемники. Приводную часть подъемника необходимо вмонтировать на металлическую площадку. Сама площадка должна быть надежно закреплена, к примеру к забору.

Обратите внимание, металлическая рейка должна двигаться параллельно воротам, выдвигаться всегда в их сторону. Такой, какой есть — механизм не будет обеспечивать должную работоспособность

Его необходимо доработать.

Преимущества разных видов ворот

Распашные ворота – это ворота, створки которых распахиваются в одну или другую сторону. Строительство таких ворот не займет у вас много времени. Удобство заключается в возможности открывать створки как в сторону двора, так и в сторону улицы. Однако неудобством является из громоздкость в открытом положении: зачастую во дворе или на улице располагаются предметы, которые открытию ворот будут мешать и которые придется убирать  про распашные железные ворота можете почитать здесь.

Откатные ворота обладают несомненным преимуществом и удобством – створки не распахиваются наружу, а съезжают в стороны. Строительство откатных ворот потребует достаточно больших вложений. Удобство таких ворот в возможности открывать их вручную или автоматически, в зависимости от вашего желания. Минус – это стоимость и большое количество места в категорию откатных ворот попадают подъемно поворотные ворота.

Но если вас все же заинтересует создание откатных ворот, тогда советую вам посмотреть фото и схемы про откатные (раздвижные ворота и вы все поймете).

Схема создания откатных ворот:

Схема раздвижного забора

Схема создания откатных ворот

Раздвижной забор своими руками

Как правильно варить петли на калитку

Легче всего варить петли, когда к ним уже приварены пластины (ушки). Приварить их можно в вертикальном положении по месту. Но есть более простой способ для начинающих. Для этого необходим уголок, внутрь которого укладываются электроды.

На электроды укладывается сама петля и пластины. Дополнительно вставим еще два обрезка пластины для надежной фиксации петли.

Делаем короткие прихватки длинной до 10 мм для фиксации. Значение тока лучше выставить повыше чем для сварки каркаса на 10-15%. Вытаскиваем нашу петлю из кондуктора и провариваем по наружной стороне.

При сварке не совершаем колебательных движений электродом. После провариваем петлю с внутренней стороны (там, где стоят прихватки). Теперь можно приварить петли непосредственно к калитке.

Установка опор металлических ворот

Установка опор для ворот должна осуществляться более основательно, нежели для забора, причиной этому является повышенная нагрузка испытываемая осями при закрытии и открытии створок. Поэтому устанавливать воротные опоры необходимо очень основательно. В качестве навесов для металлических распашных ворот конструктивно оптимально подходят гаражные петли, лучше, чтобы диаметр внутреннего сечения был свыше 120 мм. Для ворот простой конструкции хватит четыре штуки петель, для более массивного проекта необходимо шесть навесов. К каждой петле основательно с двух сторон по площади всего контура касания привариваются металлические пластины толщиной 0,5 см.

Монтаж приопорных стоек ворот

Для изготовления приопорных стоек для створок ворот необходимо взять квадратный профиль, от которого нужно отрезать два идентичных куска, которые должны быть на 15-30 см короче, чем высота створок. К стойкам привариваются пластины петель, обе конструкции должны быть получится одинаковые. После чего надо зафиксировать конструкции на опорах ворот при помощи креплений, которые необходимо чётко отверить по горизонтали, и по вертикали. Осуществлять работу надо таким образом, чтобы сделать как можно меньший зазор между опорным столбом и приопорной стойкой, желательно до 3-5 мм. После фиксации приопорной стойки нужно отрезать верхний кусок профиля по размеру, после чего его нужно установить на верхние торцы стоек. Конструкция осматривается на ровное положение всех составляющих, после чего всю конструкцию необходимо «точковать» сваркой.

Рекомендации по выбору материала

Приняв решение использовать трубу профильного сечения для изготовления, следует определиться с сортаментом, видом и размерами трубного проката. При выборе учтите следующие моменты:

• конфигурацию профильного сечения. Для изготовления предпочтительно применять профилированные трубы, имеющие квадратную или прямоугольную форму. Прокат овального сечения практически не используется;

  Удобно использовать трубу квадратного сечения для изготовления ворот

• материал, из которого изготовлена труба. Для бюджетных вариантов используйте прокат из углеродистой стали. Применение оцинкованных труб, отличающихся повышенной ценой, позволяет дополнительно защитить металлоконструкцию от коррозии;

  Трубу, покрытую цинком, легко отличить по внешнему виду — она более светлая

• метод производства. Изготавливаются сварные и бесшовные трубы, произведённые способом горячего или холодного проката. Учитывая повышенные затраты на приобретение бесшовных труб, оптимальное решение — применение сварных холоднокатаных профилей, характеризующихся стабильными размерами;
• толщину стенок профильного проката. При одинаковом размере сечения трубы, толщина стенки может отличаться более, чем в 2 раза. Для обеспечения прочности и возможности сварки необходимо использовать материалы с толщиной стенки не менее 1,5–2 мм. Применение более толстых труб увеличит затраты и повысит массу конструкции, что нецелесообразно.

Проанализировав критерии выбора, можно уверенно отдать предпочтение сварным холоднокатаным трубам с толщиной стенки 2 мм квадратного (25х25 или 30х30) или прямоугольного (20х40) сечения. Выбрав профильные трубы, приступайте к выполнению расчётов.

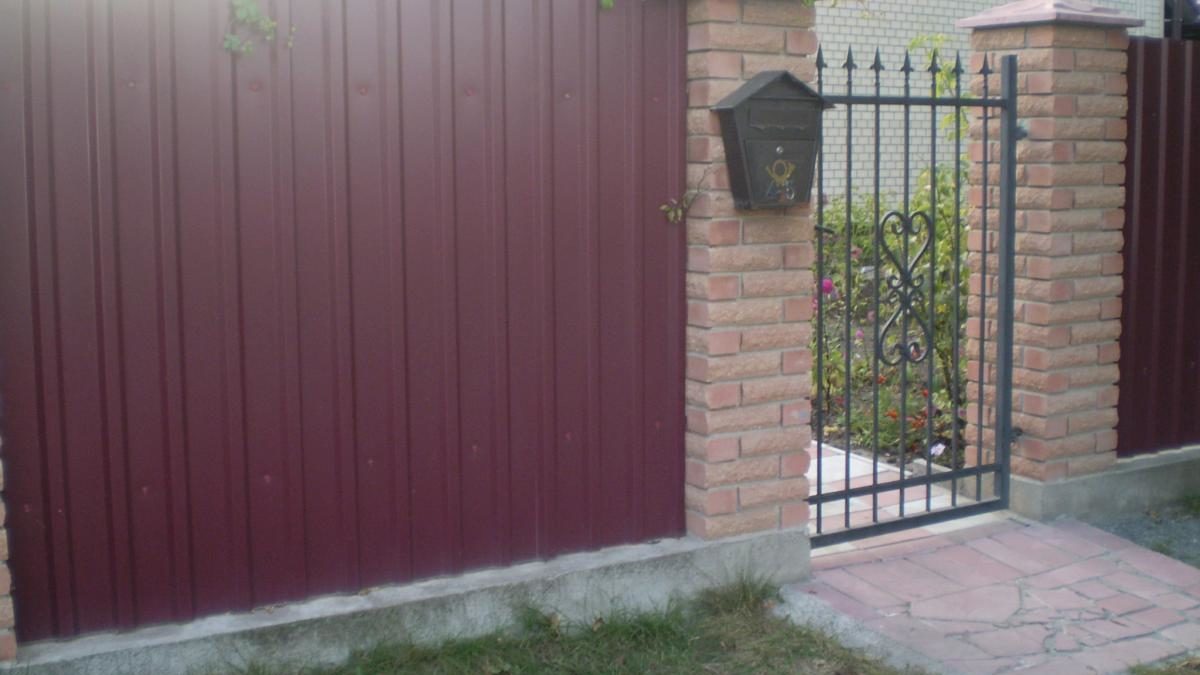

Распашные ворота из профнастила со встроенной калиткой

Отдельно расскажем о том, как сделать распашные ворота с
калиткой из профнастила. Такой вариант используется, когда проем недостаточно
широкий для установки ворот и отдельной калитки.

{banner_link_1}

Варианты расположения калитки в воротах

Места размещения:

Створка ворот в качестве калиткиПри изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.

Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.

Расположение калитки в середине ворот
Расположение калитки ближе к опорному столбу
Расположение калитки ближе к внутреннему краю створки

В целом технология изготовления ворот из профнастила с
калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой.
Все нюансы обдумываются еще в процессе создания чертежа.

Совет. Нижний фиксатор для таких моделей распашных ворот из
профлиста обязателен.

Частые ошибки при монтаже ворот

Хоть это самая легкая конструкция, но она не терпит халатного отношения при монтаже. Потому что часто по неопытности ворота устанавливают криво и некачественно, и поэтому с их эксплуатацией возникает много проблем.

На застывание бетона уходит минимум 24 часа. Если вы будете торопиться, то при дальнейших работах в бетоне могут появиться серьезные трещины.

Важно оставлять небольшие зазоры между створками калитки и ворот. Это необходимо для температурного расширения металла.

Лучше всего место расположения петель определять с помощью лазерного уровня. Это оборудование для это работы отлично подойдет.

Дело в том, что даже размечая линейкой вы можете получить небольшую погрешность, в таком случае створки будут находиться на разном уровне.

Мы надеемся, что вам понравилась наша статья, теперь вы знаете как установить распашные ворота своими руками. Желаем вам успехов в работе!

Откатные ворота

Откатные ворота своими руками сохраняют много полезного пространства. Их конфигурация позволяет ставить транспорт непосредственно за и перед конструкцией, чего нельзя было сделать у гаражных ворот.

Самые непопулярные эскизы ворот своими руками являются подвесными. Это обуславливается наличием верхнего края, который ограничивает высоту проезда. Профиль, на которых весит вся конструкция должен  быть закреплен надежно.

Минусом откатных ворот является их меньшая функциональная надежность. Остановленные колеса и рельсы могут загрязниться и вызывать трудность при открывании и закрывании.

Но несомненным плюсом их является отсутствие необходимость дополнительного пространства для работы.

Виды ворот

Ворота бывают четырех видов:

На дачах наиболее часто устанавливают распашные и раздвижные ворота. Монтаж въездных ворот двух других типов сложнее и дороже.

Распашные садовые ворота используют особенно активно. Их устанавливают на въездах на базы, в частные дворы, любые промышленные объекты. Они стоят недорого, легко монтируются и при хорошем выборе замка имеют высокую взломостойкость.

Очень удобно устанавливать распашные ворота с калиткой. Если вы приезжаете на дачу на автомобиле не каждый день, то удобнее будет пользоваться калиткой, чем ежедневно распахивать две сдвижных тяжелых стойки. Недостаток этого вида ворот в том, что для их открытия нужно много места. Они должны открываться так, чтобы не мешать на улице проезду других машин и не занимать места во дворе.

Если вы живете на узкой улице, и дачный двор у вас небольшой, то можно установить откатные ворота. Они состоят из металлического листа или деревянной рамы, в которую вставлены доски. К опоре крепится консольная балка, по которой с помощью роликов это полотно и передвигается. Если механизм новый и качественный, то откатные ворота можно сдвинуть с места, прикладывая минимальное усилие.

При необходимости в самом полотне можно прорезать калитку. Это удобнее, чем в случае с распашными, устанавливать для калитки еще один лишний столб и выделять дополнительное пространство. Для открытия откатных ворот не нужно место: полотно легко движется вдоль забора. Такие ворота можно изготовить любого размера. Они могут быть очень узкими или широкими, очень высокими или наоборот низкими – можно решить любую нестандартную задачу. Однако у таких ворот есть и недостатки: они стоят дороже, чем распашные ворота и требуют дополнительного пространства с одной из сторон.

Рулонные ворота больше подойдут для установки в помещениях. Их ставят на въезде в гараж, склад, ангар. Также ими отделяют складские помещениях в магазинах и крупных предприятиях. Для установки на улице, в качестве входной группы, такие ворота не подходят, потому что механизм, куда будет подниматься горизонтальные полосы, должен монтироваться в потолок. Секционные ворота также устанавливаются в помещениях, и при открытии полотно поднимается вверх. Эти ворота стоят дорого, и устанавливать их на бюджетной даче нецелесообразно.

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

• легкость автоматизации;
• минимальные усилия для открытия в условиях обильных снегопадов;
• нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Привариваем сталь

Покупая стальной лист, вероятнее всего, вам придется столкнуться с ограничением выбора по размеру. В широкую продажу, обычно поступают листы с габаритами 1000 х 2000 или 1500 х 2500. Поэтому в целях экономии, проектируя и собирая ворота своими руками, все же разумней закладывать высоту и ширину створки отталкиваясь от этих размеров. Выбирайте холоднокатаную сталь, она гораздо тверже, реже идет волнами, поэтому имеет более ровную и качественную поверхность.

Начинайте соединять лист железа и каркас от центра к краям, чтобы минимизировать вероятность образования волн. Как и при сборке рамы, вначале прихватите точечной сваркой, а затем проложите швы.

После сборки основных деталей приваривают резные элементы, если они предусмотрены проектом.

Красивые примеры и варианты

Красиво оформленные ворота будут привлекать внимание к участку и демонстрировать хороший вкус своего владельца. Пользуются популярностью ажурные полотна

Декоративные створки выглядят дорого и утонченно. Внутреннюю сторону конструкции можно обшить листами поликарбоната. Внешне такие ворота смотрятся как настоящее произведение искусства.

Изделия можно установить на даче или на загородном участке. Узорчатыми элементами вы сможете показать индивидуальность своей территории.

Витражные вставки на въездных воротах придают всей территории эффектность и необычность

Конструкции демонстрируют свою яркость и нестандартность, привлекая внимание окружающих. Вы можете выбрать любой дизайн в зависимости от своей фантазии

Стилистика идеи должна сочетаться с остальными компонентами конструкции.

Если вы хотите придать участку более строгий облик, обратите внимание на глухие ворота из металла с элементами ковки. В них будет гармонично сочетаться металл с декоративным орнаментом

Выбранная конструкция будет показывать хороший вкус своего владельца и скроет территорию от любопытных взглядов.

На участок, который граничит с посадками, можно установить ворота из природных материалов. Для опоры можно использовать камень. Такие полотна красиво смотрятся на фоне природы. Натуральные компоненты будут служить долго, если вы обработаете поверхность с помощью защитных средств.

Прочность ворот гарантируется каменными опорами. Такая конструкция удобна, так как при замене основного полотна не потребуется демонтаж всех ворот целиком.

Компактные ворота белого цвета всегда привлекают внимание. Белое цветовое решение дарит изделиям легкость и невесомость

Хоть ворота и обладают броским цветом, они будут органично сочетаться с общей стилистикой территории.

Конструкция будет обращать на себя взоры прохожих, так как существует мнение, что такие ворота могут позволить себе только состоятельные люди.

Откатные изделия с оригинальным дизайном будут хорошо смотреться на даче. Они способны сэкономить место на участке и будут радовать вас своим современным стилем.

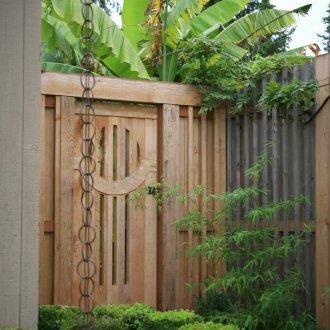

Многие люди обустраивают ворота деревянными калитками, которые могут использоваться не только в качестве входа на территорию, но и для зонирования пространства.

Оригинально будет смотреться калитка из дуба, лиственницы и кедра с неплотно уложенными досками. Конструкция позволит солнечным лучам проникать на участок и зрительно расширит объем территории. Не забудьте обработать изделие защитным веществом, чтобы продлить срок службы калитки.

8 этап – установка фурнитуры (комплектующие для ворот)

Дополнительные элементы:

замок для распашных ворот из профнастила. Устанавливается
уже после того, как створки навешены.

Нижний фиксатор створки распашных воротОграничитель створки распашных ворот

защелка на ворота (засов), предназначена для закрытия ворот
изнутри (блокировка). Защелка больше подходит для калитки, а для распашных
ворот используют запор (засов).

автоматика для распашных ворот. Позволяет открыть ворота
дистанционно, что очень удобно, когда холодно, идет дождь или темно.

система безопасности: камера наружного наблюдения, сигнальная
лампа, сигнализация.

Обшиваем ворота

Если для обшивки выбирается материал (профлист, поликарбонат и пр.), который крепят саморезами или заклепками, нужно предварительно каркасы очистить от грязи и ржавчины. После обработки антикоррозийным составом проводится грунтовка и окрашивание. Финишную отделку обшивки, если она сделана из листового или кровельного железа, выполняют после сваривания.

На популярные распашные ворота из профнастила и поликарбоната стараются подобрать листы, чтобы не было шва на створке. Если добыть материал такого размера не удается, первая полоса выставляется по уровню и крепится парой саморезов. После проверки положения их вворачивают во все волны, прилегающие к элементам сваренного каркаса. Следующий лист крепится внахлест на волну предыдущего.

Обшивку также делают из других материалов:

1. Дерева. Доступный, красивый вариант с возможностью легкой замены. Однако требуется регулярный уход. Следует учитывать, что при высыхании древесина может растрескаться.
2. Металлического листа. Обшивка прочная, но тяжелая.
3. Кованные. Возможность создания оригинальных дизайнов, но сваривать такие ворота могут только специалисты.
4. Металлической сетки. Невысокая цена, простота выполнения работы, небольшой вес. Однако эстетика никакая, а доступность просмотра прилегающей к дому территории посторонними людьми мало кому понравится.
5. Комбинированные варианты сваривают из кованых элементов, поэтому форма распашных ворот может быть любой. Для защиты от любопытных, створки со стороны двора обшивают металлическими, профильными или поликарбонатными листами. Монтаж обычно выполняют специалисты, так как сварить ворота этого вида новичку не по силам.

Перед обшивкой ворота необходимо защитить от коррозии, погрунтовать и покрасить

Окрашивание ворот

Если при изготовлении ворот был использован материал, не имеющий полимерного покрытия, то готовое изделие следует покрасить. Покраска осуществляется так.

• Поверхность покрывается грунтовкой (тип грунтовки подбирается в зависимости от того, какую краску планируется использовать: алкидную или акриловую).
• Изделию дают просохнуть. При необходимости процедуру грунтовки повторяют, потом вновь дают высохнуть грунту.
• Ворота окрашивают при помощи валика, нанося параллельные ровные полосы. Каждая последующая полоса должна перекрывать на 1 – 2 см предыдущий мазок.
• Берется контурная и малярная кисть, и закрашиваются все труднодоступные места.

Окрашивание можно производить несколько раз до тех пор, пока не получится требуемый цвет.
