Система автоматической смазки цепи
Всякий кто учил физику, понимает, что в момент движения цепи по шине возникает трение, которое, в свою очередь приводит к повышению температуры в рабочей зоне и преждевременному износу деталей. Для смягчения этого процесса, необходимо постоянно смазывать рабочую зону. Собственно, с этой целью и была разработана система смазки цепи.
Система смазка пильной цепи
Оператор заливает масло в бачок, которое через маслонасос попадает на пильную гарнитуру. Система смонтирована таким образом, чтобы при повышении нагрузок масло выделялось в больших объемах, на холостых оборотах система прекращает свою деятельность.
Система автоматической смазки цепи:
- Масляный бачок. Резервуар для заправки, в зависимости от модели, может иметь разную вместительность и располагаться в различных местах. Чаще всего, производитель размещает емкость в картере двигателя;
- Фильтр. Устанавливается непосредственно в бачке;
- Маслопровод. Шланг, небольшого диаметра, изготовленный из температуро и маслостойких материалов;
Масляный бачок
Червячная передача
Маслонасос
Шина бензопилы (смазка звездочки)
- Маслонасос. Главный узел системы. Дозирует подачу масла на цепь;
- Червячная передача. Служит для передачи усилия от двигателя бензопилы на маслонасос;
- Шина. В данном случае, эта деталь выполняет двойное назначение. Дело в том, что в пильной шине есть каналы и пазы для прохождения смазочных материалов;
Принцип работы
При запуске двигателя и увеличении его оборотов, крутящее усилие передается на вал маслонасоса. Чем больше вы давите на акселератор, тем больше давление в маслопроводе – тем большими дозами масло поступает по маслопроводу в сторону пильной гарнитуры.
Устройство системы автоматической смазки цепи
Трубка маслопровода заканчивается в точке соприкосновения картера мотора и пильной шины. Как мы уже упоминали, на ней есть пазы и масляный канал, по которому смазка поступает на цепь. В самой пильной цепи также есть проточки, которые разгоняют масло по всей шине.
Некоторые новые модели бензопил оснащены регуляторами подачи масла. Это удобная функция, позволяющая увеличить или уменьшить расход смазки, в зависимости от температуры окружающей среды и интенсивности работы.
Основные признаки неисправности
Как выяснить в котором режиме функционирует ваша бензопилы, исправна ли она, или появились проблемы. В наихудшем случае, двигатель просто не запустится, или заведется и сразу заглохнет.
Признаки, указывающие на то, что бензопила нуждается в ремонте:
- При работе ощущается запах жженой древесины, стружка изменила цвет на темно-коричневый;
- Наблюдается быстрое затупление звеньев цепи и самой шины;
- Упала производительность работы бензопилы;
- Уровень масла в бачке остается постоянным;
Поскольку мы выяснили, что наша бензопила имеет неисправности, пора переходить к поиску поломки. Сразу отметим, в некоторых случаях, ремонт в домашних условиях невозможен.
Поломки смазочной системы, которые возможно исправить самостоятельно:
Произошел обрыв маслопровода. Самое трудное диагностировать эту поломку. Но если вам все же удалось обнаружить обрыв или участок протекания масла остается просто заменить изношенную деталь; Маслопровод бензопилы Маслонасос
- Засоренность фильтра или маслопровода. Здесь также не возникает особых проблем, тщательно прочистите все детали, при необходимости их следует заменить. Очистку маслопровода рекомендуем проводить сжатым воздухом;
- Износ резьбы на валу маслонасоса. В этом случае поможет только замена детали;
- Неисправность маслонасоса. Наиболее сложная поломка. Решается ремонтом узла или его полной заменой.
Что будет, если не учитывать рекомендации производителя?
В случае нарушения правил изготовления горюче-смазочных консистенций и несоблюдение пропорций при добавлении масла к бензину на бензопилу Stihl 180; появляются последующие трудности:
- С повышением трения расти износ рабочих поверхностей деталей.
- Недостающее количество смазки приведет к выходу из строя подшипников.
- Полное функционирование механических узлов нарушается из-за ранний износ деталей, срок их службы существенно сокращается.
- При использовании низкосортного бензина и масел производительность агрегата понижается с следующим разбиением принципиальных компонент и деталей.
Горючее готовится перед заправкой пилы, избегая лишнего контакта с кислородом. После окончания работ оставшуюся смесь, нужно слить.
Правильные соотношения и приготовление для популярных производителей
Разные производители рекомендуют для своих бензопил разные пропорции
К их соблюдения следуют относиться со вниманием. Недостаток смазки приводит к выходу ДВС из строя. Переизбыток – к потере мощности, дымлению, образованию нагара со всеми вышеописанными проблемами
Переизбыток – к потере мощности, дымлению, образованию нагара со всеми вышеописанными проблемами.
Как разбавить для Stihl, в частности для модели MS 180
Производитель рекомендует для моторов своих бензопил, включая и модель Штиль 180 МС масло HP Ultra в пропорции 1:50. Оно обеспечивает наибольшую мощность, срок службы и чистоту ДВС. Рекомендуется также использовать моторные масла в канистрах с надписью STIHL
Здесь важно приобретать оригинальную, но не контрафактную продукцию
В случае с миксом рекомендованного Штилем масла и бензина это не так. Смесь можно хранить до 2 лет. После долгого хранения емкость необходимо встряхнуть, чтобы перемешать возможный осадок.
Motomix — готовая топливная смесь от Stihl, очень удобная, когда нет времени или возможности смешивать жидкости на месте
Как развести для пилы Husqvarna
Производитель в инструкции по эксплуатации рекомендует использовать специальное масло для HUSQVARNA. Оно адаптировано под двигатели этого производителя, обеспечивает долгий срок службы и качественную работу. Заливается в пропорции 1:50.
Допускается использование масел для двухтактных ДВС воздушного охлаждения от других производителей. Если на канистре не указана пропорция, производитель бензопил Хускварна рекомендует заливать повышенную дозу, в пропорции 1:33.
Таким образом, на 1 литр бензина для бензопилы Хускварна заливают:
- 20 мл (в просторечии грамм) масла HUSQVARNA (1:50).
- 20 мл другого допустимого масла, если на канистре указано 1:50.
- 30 мл на 1 литр бензина, 1:33, если не указана другая пропорция.
Хускварна не рекомендует хранить приготовленную смесь дольше 30 дней. Перед заливкой отстоявшуюся смесь необходимо взбалтывать.
Соотношение масла и бензина для бензопил Partner, в частности Partner 350
Для своих пил, включая модель 350, Партнер рекомендует использовать фирменное масло Talon в пропорции 1:40, то есть 1 часть на 40 частей бензина.
Для того, чтобы высчитать потребность на 1 литр (1000 мл), 1000 следует разделить на 40. Результат – 25 мл на 1 литр (1000 мл) бензина.
В инструкции этого производителя нет информации о допустимой замене рекомендуемого масла Talon на другие. На практике используются масла для двухтактных двигателей с воздушным охлаждением и других брендов. При этом пропорции рекомендуются уже производителями масла и указаны на канистре.
Обратите внимание на канистру, надпись 1:40, это еще раз подтверждает то, что у каждого масла свои рекомендуемые пропорции смешивания с бензином
Как разводить бензин с маслом для пил Huter
Производитель Хутер не выделяет для своих бензопил масла какого-то одного бренда. Есть рекомендации по общему типу – масла классификации JASO FC или другие: API ТВ, API ТС, JASO FB для двухтактных ДВС воздушного охлаждения.
В инструкции по эксплуатации, Хутер сам не называет пропорций, но указывает, что смесь составляется в пропорции, указанной производителем масла.
Например, если на канистре значится 1:50 — заливается 20 мл на 1 литр бензина. Если указано 1:40 – 25 мл на 1 литр.
Сколько масла на литр бензина заливать в бензопилы Champion
Для своих бензопил, Чемпион рекомендует использовать масло Champion для двухтактных высокооборотных ДВС воздушного охлаждения. Пропорция 1:50, то есть на 1 литр бензина 20 мл.
Кроме фирменного Champion, допускается использование масел для таких же двигателей других брендов. При этом оно должно соответствовать стандартам API ТВ/C или же JASO FC/D, что должно быть указано на этикетке канистры.
Сколько грамм масла на 1 литр бензина нужно для пил Makita
Макита, рекомендует для своих бензиновых пил, масло МАКИТА для высокопроизводительных двухтактных двигателей
Макита обращает внимание на охрану окружающей среды. Масла этого бренда имеют минимум загрязняющих выхлопов. Рекомендуемые пропорции 1:50, на 1 литр заливается 20 мл
Допускается замена на аналоги других брендов, при условии их соответствия международному стандарту ТС-3. При этом в инструкции рекомендуется добавлять больше масла, 1:40, на 1 литр 25 мл
Рекомендуемые пропорции 1:50, на 1 литр заливается 20 мл. Допускается замена на аналоги других брендов, при условии их соответствия международному стандарту ТС-3. При этом в инструкции рекомендуется добавлять больше масла, 1:40, на 1 литр 25 мл.
Производители адгезионных масел
Практически все производители бензопил, занимаются производством и расходных материалов для них, объясняя это тем, что эта продукция максимально подходит для применения совместно с их пилами. Насколько это верно информации нет, но исходя из опыта эксплуатации и ремонта бензопил, можно отметить, что существенных различий в сроке службы деталей или хотя бы видимом износе, не наблюдается.
Но факт есть факт, производители рекомендуют и скрыть это нельзя. Итак, вернемся к производителям, и начнем с популярного бренда Штиль.
Адгезионные масла Stihl
На сайте компании представлены следующие адгезионные масла, предназначенные для различных температур эксплуатации и имеющие хороший смазочный показатель:

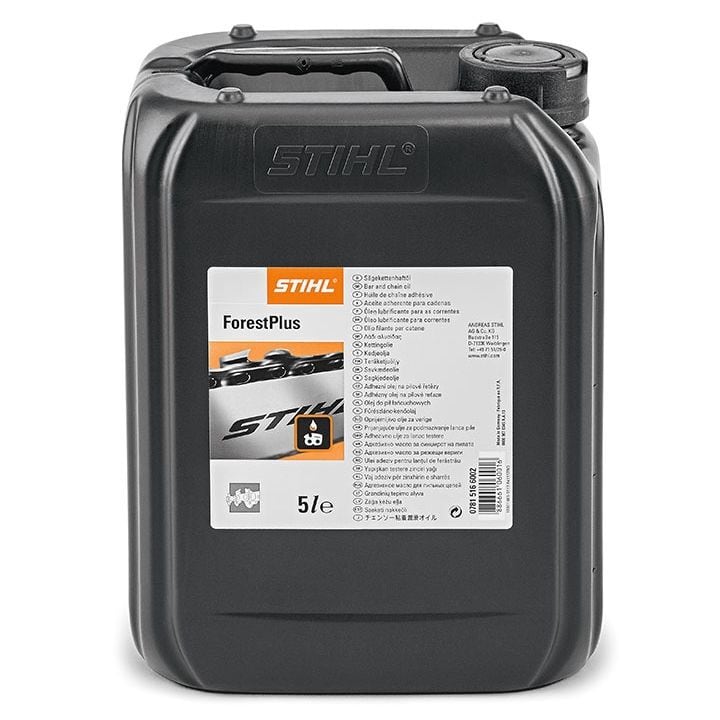

- Адгезионное масло ForestPlus – рекомендовано к эксплуатации при температуре до — 15 °C, срок годности при соблюдении условий хранения 3 года. Поставляется в литровой или пятилитровой таре;
- BioPlus – её особенность — растительная основа, что позволяет ей быстро разлагаться при попадании в почву. Применяется до минус 15, поставляется в трех, пяти и однолитровой таре;
- Последнее масло SynthPlus отличается способностью сохранять рабочие характеристики при температуре минус 25 °C.
Масла фирмы HUSQVARNA
Компания предлагает своим покупателям масло Husqvarna Bio Advanced для эксплуатации в обычных и экстремальных условиях. Масло производится из растительных компонентов и безопасно для окружающей среды, поставляется в литровой и пятилитровой таре.
В качестве экономичного решения в компании имеется масло Vegoil, по информации производителя, её расход по сравнению с другими уменьшен на 40%. Поставляется в литровой таре.
Компания также производит смазку для подшипников, которую рекомендует для смазки подшипников ведущей звездочки и звездочки на шине пилы.
Менее распространенные, но пользующиеся популярностью у владельцев бензопил, это:
- Polar Lube минеральное – копании Oleo-Mac;
- Адгезионная CHAMPION, продается в таре до 10 литров, что удобно для применения в лесном хозяйстве;
- Makita Biotop;
- Энкор.
Ознакомится с некоторыми маслами для цепей можно посмотрев видео ниже, в нем продавец крупной сети инструментов, комментирует вопрос применения адгезионных масел различных производителей.
Работы по настройке бензопилы
Работы по регулировке бензопилы подразделяются на две группы:
- настройка отдельных узлов;
- профилактическое обслуживание инструмента.
Настройка карбюратора
Карбюратор – один из узлов, обеспечивающих стабильную работу бензопилы. От него зависит скорость набора числа оборотов, выдаваемая мощность, равномерность пиления.
Регулировка узла сводится к выставлению минимальных и максимальных оборотов двигателя внутреннего сгорания, а также к настройке режима холостого хода. Выполняется это самостоятельно или при помощи профессионального мастера.
При правильно отрегулированном, чистом карбюраторе двигатель обеспечивает:
- неподвижность цепи в режиме холостого хода;
- плавный и быстрый набор числа оборотов двигателя бензопилы;
- при работе бензиновый агрегат по звуку похож на 4-тактный двигатель.
Натяжение цепи
Регулировка натяжения цепи осуществляется:
- при установке цепи на бензопилу после операции заточки;
- при ослабление натяжения в процессе эксплуатации бензопилы;
- при замене изношенной или вышедшей из строя цепи на новую.
Натяжение цепи осуществляется специальным винтом. Чаще всего для удобства его располагают на боковой поверхности. Сила натяжения регулируется опытным путём. Штатное положение цепи определяется шиной, при этом нижняя часть цепи не может иметь зазора, поскольку не должна провисать.
Степень натяжения определяется вручную – рукой, одетой в защитную перчатку, производится прокрутка цепи. При штатном расположении цепи в шине движение режущего инструмента должно осуществляться свободно, без особых усилий.
Примечание: при осуществлении регулировки натяжения цепи тормоз должен быть в свободном состоянии – расфиксирован.
Совет: при эксплуатации пилы в зимних условиях натяжение необходимо проводить на прогретой пиле – от повышения температуры металлические элементы расширяются и цепь может провиснуть. По окончании работы натяжение следует ослабить – при остывании может возникнуть излишняя нагрузка от сокращения металла в процессе остывания.
Читать также: Токарный станок мини cj0618ab электросхема
Механизм смазки цепи
Для устойчивой работы цепь требуется смазывать маслом. Эту роль выполняет специальный узел – механизм смазки. В процессе эксплуатации могут возникнуть перебои в его работе:
- недостаток масла в бачке, вследствие чего на цепь будет поступать малое количество смазочной жидкости – необходимо пополнить уровень масла;
- засорение выводящих каналов – требуется произвести чистку и замену фильтра;
- малый диаметр выходного отверстия регулируется специальным винтом.
При штатной работе системы смазки цепи следы от масла можно увидеть, если поднести работающую пилу к светлой незагрязнённой поверхности, например, к свежему срезу дерева (пенёк).
Объём подаваемого масла на цепь зависит от условий эксплуатации. При плотной, вязкой или сырой древесине расход масла должен быть больше. Сухой материал потребует меньше смазочной жидкости.
Устройство системы смазки
Зависимо от бренда бензопилы, детали смазочной системы могут малость различаться конструктивно, но их полное количество и схема подключения остается постоянной.
Главные составляющие детали системы смазки, это:
- масляный бак расположенный, обычно, в картере мотора.
- Фильтрующий элемент, устанавливается в баке.
- Маслопровод, это шланг маленького поперечника из маслостойкой резины.
- Сердечко системы – масляный насос.
- Шестерня червячной передачи передающее усилие от мотора на насос.
- Шина бензопилы, она тоже может считаться элементом системы смазки, потому что имеет особые отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некие элементы, предназначенные конкретно для обеспечения смазки.
Stihl BioPlus
Наверное, у каждого пользователя на слуху продукция марки Stihl. Экологичное масло для цепи бензопилы «Штиль» отличается эффективностью, а в его основе лежат растительные компоненты. Цепное масло обладает высоким качеством, которое можно оценить в любых климатических условиях. Благодаря экологичности продукция Stihl всегда была популярной у покупателей. Особенного внимания заслуживает масло для смазки цепи Stihl BioPlus, которое создано для обработки быстроходных цепей. Оно отличается:
- стойкостью к замасливанию;
- отличной адгезией благодаря специальным добавкам;
- отличной защитой режущей гарнитуры;
- отличной текучестью, которая сохраняется даже при низких температурах;
- стойкостью к окислению.
Самое главное в том, что масло абсолютно безопасно для окружающей среды, так как оно разлагается естественным путем.
Как выбрать?
Каждая бензопила имеет карбюраторный двухтактный двигатель и два бака: в один заливается бензин, во второй – масло. При выборе состава для смазки важную роль играет зональность – она должна быть минимальной. Еще один важный показатель – стойкость к воздействию низкой температуры: масло не должно застывать при сильном минусе, что обеспечит качество работы всего инструмента.
Читать также: Выбор точила для дома
Для смазки целесообразно использовать адгезионное масло для цепей бензопил, содержащее специальные вещества, благодаря которым состав хорошо сцепляется с цепью. Качественное масло будет оставаться на цепи при ее вращении, а сама цепь будет более надежной в эксплуатации.
Еще один важный показатель смазки – густота: если состав жидкий, он будет расходоваться в большем количестве
Чтобы при использовании бензопилы не наносился вред окружающей среде, важно использовать масло на растительной основе – его отходы будут разлагаться в естественной природной среде
Какое масло для цепи бензопилы выбрать, ведь современные производители предлагают широкий выбор вариантов? Из числа специализированных производителей можно отметить такие марки, как Divinol, Bio-Kettenol, Ravenol, VegOil, Mobil, Castrol, Shell. Рассмотрим особенности их продукции подробнее.
Смазка Stihl для двухтактных двигателей
Инженеры компании Штиль разрабатывают масла, которые оптимально подходят для всех двухтактных двигателей, устанавливаемых на бензопилы и триммеры Stihl и не только. Линейка смазок для двухтактных двигателей Stihl включает в себя несколько вариантов продукции:
- Stihl HP;
- Stihl HP Ultra;
- Stihl HP S
Обзор Stihl HP
Штиль НР – это смазка для бензопилы, разработанная с учетом высоких требований качества и предназначено для смазки внутренних деталей двигателя при его работе. Изготавливается на минеральной основе и отличается хорошими показателями сгорания (имеет низкий уровень выделения вредных веществ при сгорании).
Оригинальное Stihl HP имеет красный цвет и продается в фирменной упаковке Stihl.
Поставляется в нескольких вариантах фасовки, самая популярная из которых, это бутылка объемом один литр со встроенным дозатором. Также можно встретить Stihl HP в канистрах по пять, десять и пятьдесят пять литров.
Самая маленькая фасовка Stihl HP, которую удобно использовать в тех случаях, когда вам необходимо приготовить всего один литр топливной смеси, это двадцатиграммовая пластиковая бутылочка.
Также, компания выпускает сто граммовые бутылочки Stihl HP, которые можно использовать для приготовления пяти литров топливной смеси.
Срок годности, при условии хранения в закрытой таре, составляет 4 года.
Узнать цену масла Stihl HP
Обзор Stihl HP Ultra
В отличии от обычного масла Штиль НР, HP Ultra рассчитано на высокие нагрузки двигателя при работе и рекомендовано к применению на профессиональных бензопилах. Это масло синтетическое. Для того, чтобы потребители не путали разбавленное топливо, оно имеет зеленый цвет, соответственно готовая смесь бензина с Stihl HP Ultra, тоже имеет зеленоватый оттенок.
Фасовок данного масла всего две. Это Stihl HP Ultra 100 мл и 1 литр с дозатором.
Стоимость Stihl HP Ultra практически в два раза превышает цену на Stihl HP и по этой причине оно менее популярно в нашей стране.
Срок годности Stihl HP Ultra четыре года.
Узнать цену масла Stihl HP Ultra
HP Super
Предназначено для высокопроизводительных двигателей и четырехтактных, сделанных по технологии 2-MIX. Характеристики немного хуже, чем у HP Ultra, поэтому на данный момент HP Super не поставляется на прилавки официальных дилеров Штиль.
Узнать цену масла Stihl HP Super
Как выбрать?
Каждая бензопила имеет карбюраторный двухтактный двигатель и два бака: в один заливается бензин, во второй – масло. При выборе состава для смазки важную роль играет зональность – она должна быть минимальной. Еще один важный показатель – стойкость к воздействию низкой температуры: масло не должно застывать при сильном минусе, что обеспечит качество работы всего инструмента.
Читать также: Материал с высокой теплопроводностью
Для смазки целесообразно использовать адгезионное масло для цепей бензопил, содержащее специальные вещества, благодаря которым состав хорошо сцепляется с цепью. Качественное масло будет оставаться на цепи при ее вращении, а сама цепь будет более надежной в эксплуатации.
Еще один важный показатель смазки – густота: если состав жидкий, он будет расходоваться в большем количестве
Чтобы при использовании бензопилы не наносился вред окружающей среде, важно использовать масло на растительной основе – его отходы будут разлагаться в естественной природной среде
Какое масло для цепи бензопилы выбрать, ведь современные производители предлагают широкий выбор вариантов? Из числа специализированных производителей можно отметить такие марки, как Divinol, Bio-Kettenol, Ravenol, VegOil, Mobil, Castrol, Shell. Рассмотрим особенности их продукции подробнее.
Немного про смазку цепи бензопилы отработкой
Отработкой называют масло, отслужившее свой срок в двигателе или коробке передач автомобиля. Многие владельцы бензопил, пытаясь сэкономить, используют его для смазки цепи, что выливается в серьезные расходы на ремонт.
Причина этих поломок, наличие в отработке примесей металлической стружки, которая оседает в картере автомобиля, и в момент слива отработки из поддона сливается вместе с ней.
Попадая на шину, металлическая стружка действует на её поверхность как абразив. Проще говоря, вместо того чтобы защищать поверхность, отработка усиливает износ шины, ведущей звездочки и подшипника ведомой звездочки на шине. Отработка воздействует и на цепь бензопилы, в тех местах, где она сгибается и увеличивает риск разорвать цепной механизм.
Вывод: для смазки цепи бензопилы нужно использовать оригинальные смазочные материалы от производителей. Отработку из двигателя автомобиля применять недопустимо. При отсутствии качественных масел, допускается кратковременная замена его на чистые автомобильные
1$ за литр.Для зимнего времени подойдет?
Дозировка масла в китайском варианте
Многие бензопилы китайской сборки представляют собой упрощенные копии популярных моделей европейской разработки. Отсутствие специальных материалов и фирменных технологий способствует сохранению устаревшей пропорции бензина и масла в соотношении 25:1.
Повышенный в два раза расход моторного масла компенсируется его меньшей стоимостью. По заверению разработчиков, в состав китайских масел вводятся оригинальные компоненты, способствующие повышению износостойкости силовых агрегатов и реальному продлению их назначенного ресурса.
По заключению независимых экспертов, лучшие марки китайских моторных смазочных материалов по качеству соответствуют аналогам европейских производителей среднего ценового диапазона. Это уровень фирменных моторных масел группы Стандарт и частично — Супер.
Список масел по соотношению цены и качества
Смазочный материал для 2-тактных двигателей:
- Объем 100 мл — можно купить его за 90 р., необходимо добавлять в бензин 1 к 50 (20 грамм масла на литр бензина). Этот тип разработан специально для бензопил Штиль. Основной компонент — минералы. Возможно использование и для других моделей различных производителей.
- Stihl (объем 1л), предназначено для пил производителя Штиль. Разбавляется 1 к 50. Основа смазочного материала — минеральные вещества. Цена варьируется в пределах 500 р.
- Stihl с дозатором (объем 1л). Разбавляется в соотношении 1 к 50. Цена около 600 р.
- Stihl H. P. Ultra (объем 100 мл), соотношение 1 к 50. Изготовлено также для бензопил Штиль. Это синтетическое масло. Оно обладает высокой степенью смазочных преимуществ. Применяется и для других моделей бензопил с 2-тактными двигателями. Стоимость этого смазочного материала варьируется в пределах 120 р.
- Stihl (объем 5л), соотношение продукта смазки к бензину равно 1 к 50. Компонент — минеральные добавки. Создано непосредственно для бензопил Штиль с 2-тактным двигателем. Применяют и для других. Цена составляет 1500 р.
- Stihl H. P. Ultra с дозатором (объем 1л), разбавляют в пропорции 1 к 50, изготовлено для бензопилы производителя Штиль. Можно использовать и для других марок. Стоимость 1100 р.
