Магнитные синусные плиты

Варианты самодельных устройств

На просторах интернета размещено достаточное количество разнообразных конструкций, создаваемых для различных целей. Взять индукционный малогабаритный нагреватель, сделанный из компьютерного блока питания 250—500 Вт. Модель, показанная на фото, пригодится мастеру в гараже или автосервисе для плавки стержней из алюминия, меди и латуни.

Но для отопления помещений конструкция не подойдет по причине малой мощности. В интернете есть два реальных варианта, чьи испытания и работа засняты на видео:

• водонагреватель из полипропиленовой трубы с питанием от сварочного инвертора либо индукционной кухонной панели;
• стальной котел с нагревом от той же варочной панели.

Теперь давайте подробнее разберем, как делаются индукционные нагреватели своими руками, а главное, — как они потом функционируют.

Изготавливаем нагревательный элемент из трубы

Если вы плотно занимались поиском информации по данной теме, то наверняка столкнулись с этой конструкцией, поскольку мастер выложил ее сборку на популярном видеоресурсе YouTube. После чего многие сайты разместили текстовые версии изготовления этого индуктора в виде пошаговых инструкций. Вкратце нагреватель делается так:

1. Внутрь трубы из полипропилена диаметром 40 мм и длиной 50 см наталкиваются металлические ершики для мытья посуды (можно рубленую проволоку — катанку). Они должны притягиваться магнитом.
2. К трубе припаиваются отводы с резьбами для подключения к отопительной сети.
3. Снаружи вдоль корпуса приклеиваются 4—5 стержней из текстолита. На них наматывается провод сечением 1.7—2 мм² со стеклоизоляцией, применяющийся в сварочных трансформаторах.
4. Варочная панель разбирается и «родной» индуктор плоской формы демонтируется. Вместо него подключается самодельный нагреватель из трубы.

Как нетрудно догадаться, роль нагревательного элемента здесь играют металлические ершики, находящиеся в переменном магнитном поле катушки. Если запустить варочную панель на максимум, одновременно пропуская через импровизированный котел проточную воду, то ее удастся нагреть на 15—20 °С, что и показали испытания агрегата.

Поскольку мощность большинства индукционных плит лежит в пределах 2—2.5 кВт, то с помощью теплогенератора можно обогреть помещения общей площадью не более 25 м². Есть способ увеличить нагрев, подключив индуктор к сварочному аппарату, но здесь есть свои сложности:

1. Инвертор выдает постоянный ток, а нужен переменный. Для подсоединения индукционного нагревателя аппарат придется разобрать и найти на схеме точки, где напряжение еще не выпрямлено.
2. Нужно взять провод большего сечения и подобрать число витков путем расчета. Как вариант, медную проволоку Ø1.5 мм в эмалевой изоляции.
3. Понадобится организовать охлаждение элемента.

Проверку работоспособности индуктивного водонагревателя автор демонстрирует в своем видео, представленном ниже. Испытания показали, что агрегат требует доработки, но конечный результат, к сожалению, неизвестен. Похоже, что умелец оставил проект незавершенным.

Как собрать индукционный котел

В этом случае дешевую китайскую плиту разбирать не нужно. Суть в том, чтобы сварить по ее размерам котловой бак, руководствуясь пошаговой инструкцией:

1. Возьмите стальную профильную трубу 20 х 40 мм с толщиной стенки 2 мм и нарежьте из нее заготовок по ширине панели.
2. Сварите трубки между собой по длине, стыкуя меньшими сторонами.
3. Сверху и снизу к торцам герметично приварите железные крышки. Сделайте в них отверстия и поставьте патрубки с резьбами.
4. К одной из сторон прикрепите сваркой 2 уголка, чтобы они образовали полку для индукционной печки.
5. Покрасьте агрегат термостойкой эмалью из баллончика. Подробнее процесс сборки показан в видеоролике.

Окончательная сборка и запуск заключается в монтаже котла на стену и его врезке в систему отопления. Варочная панель вставляется в гнездо из уголков на задней стенке бака и подключается к электросети. Остается заполнить систему теплоносителем, стравить воздух и включить нагрев индуктора.

Здесь вас подстерегает та же проблема, что встречалась с предыдущей моделью. Несомненно, индукционный нагрев будет работать, но его мощности 2.5 кВт хватит для обогрева парочки небольших комнат при морозе на улице. Осенью и весной, когда температура не опустилась ниже нуля, самодельный котел сможет отопить площадь 35—40 м². Как его правильно подключить к системе, смотрите в очередном видеосюжете:

Плиты магнитные

Плиты магнитные – это оснастка металлорежущих станков, применяемая для точной фиксации деталей и заготовок при обработке режущими инструментами.

Действие плит основано на свойствах магнитного поля притягивать черные металлы и прочно удерживать в требуемом положении.

Соответственно от тисков и других типов фиксаторов их отличает отсутствие механического приложения сил к поверхностям заготовки, что исключает вероятность деформации и прочих повреждений.

Сфера применения

Магнитные плиты применяются при обработке металлов на станках различного типа.

В первую очередь это шлифовальные станки, где применение магнитного способа фиксации позволяет обеспечить максимальный доступ к обрабатываемым поверхностям и исключить их механическое повреждение.

Также они используются на фрезерных и токарных станках, при проведении сварочных работ, при сборочных операциях и в других случаях.

Широкое применение магнитные плиты получили благодаря надежной фиксации при сравнительно компактных размерах.

Ещё одно важное преимущество – сохранение точности установки на протяжении всего срока эксплуатации изделия. Данный тип оснастки редко входит в базовую комплектацию станка, и поэтому их необходимо приобретать и устанавливать отдельно, учитывая размер, прижимное усилие и прочие параметры изделия. . Данный тип оснастки редко входит в базовую комплектацию станка, и поэтому их необходимо приобретать и устанавливать отдельно, учитывая размер, прижимное усилие и прочие параметры изделия.

Данный тип оснастки редко входит в базовую комплектацию станка, и поэтому их необходимо приобретать и устанавливать отдельно, учитывая размер, прижимное усилие и прочие параметры изделия.

Основные виды и параметры

В зависимости от способа фиксации существует два основных типа плит – магнитные и электромагнитные. В последних прижимное усилие создают две группы катушек формирующих электромагнитное поле.

Магнитные конструктивно схожи с электромагнитными и также имеют две группы магнитов с различной полярностью. Но магнитное усилие действует постоянно и в нерабочем положение ему препятствует блоки из немагнитного материала.

После установки детали блоки смещаются, и деталь фиксируется на рабочей поверхности.

Основные параметры оснастки:

• Габаритные размеры и масса. Размер варьируется в пределах от 100х250 мм до 320х1000 мм.
• Прижимающее усилие. Как правило, данный параметр находится в пределах от 50 до 120 Н/см².
• Расстояние между полюсами магнитов или катушек. От этого зависит минимальный размер обрабатываемой заготовки.

Особенности конструкции и эксплуатации

Основой конструкции магнитной плиты являются магнитные блоки и корпус изделия. Блоки могут быть подвижными и стационарными, что определяет возможность изменения расстояния между полюсами магнита. Они состоят из металлических пластин, внутри которых расположены керамические магниты. Остальное пространство заполнено материалом не имеющим магнитных свойств.

Для перемещения магнитных блоков внутри корпуса расположен специальный эксцентриковый механизм. Для управления перемещением магнитов есть рукоять. Блок управления плитой расположен в электрошкафу. Он регулирует частотность для прижима детали.

Помимо этого мощные плиты оснащены и блоком управления размагничивания, который посылает  обратные кратковременные импульсы и снимает остаточное намагничивание.

В противном случае, особенно если обрабатывается небольшая по площади деталь, после отключения электромагнита её очень сложно оторвать от поверхности.

Отметим следующие особенности эксплуатации электромагнитных плит:

• Возможность изменения геометрии заготовки под действием электромагнитных сил. Это необходимо учесть перед обработкой изделий, предельно аккуратно снимать и устанавливать деталь.
• При активации электромагнитов происходит нагрев поверхности плиты и заготовки. При сильном перегреве возможен выход из строя плиты и изменение свойств металла детали. Это необходимо учесть при эксплуатации оборудования.
• Со временем возможна шлифовка поверхности плиты с восстановлением её первоначальных значений шероховатости или подогнать под особенности обрабатываемых деталей.

Действующие ГОСТы

Технические условия производства плит магнитных общего назначения регулирует ГОСТ 16528-87. В нём установлены основные параметры плит с различным типом управления. Также действуют и другие отраслевые и государственные стандарты.

Общие сведения о конструкции

Главным преимуществом магнитных плит является хороший показатель фиксации заготовки, а также их относительно небольшие размеры. Для комплектации станков применяются два типа: электромагнитные и магнитные. Они имеют существенные конструктивные различия.

Плита имеет достаточно простой принцип работы. На ее поверхности создается магнитное поле, которое удерживает металлосодержащие заготовки на поверхности стола. Это позволяет выполнить обработку не только внешней плоскости материалов, но и торцевых областей. В некоторых случаях возможно одновременное шлифование нескольких деталей. Благодаря магнитным свойствам на рабочую поверхность можно установить дополнительное оборудование или вспомогательные устройства.

Конструктивные особенности магнитных плит различного типа:

• плита электромагнитная. Она состоит из корпуса, внутри которого расположены две группы электромагнитных катушек. Они разделены немагнитной прослойкой. При подаче электричества на установленную деталь, формируется электромагнитное поле, которое фиксирует заготовку. Недостатком подобной конструкции является отсутствие сцепления в случае отключения электроэнергии. Поэтому рекомендуется установить реле деактивации станка при возникновении подобной ситуации;
• магнитная плита. Конструктивно она напоминает электромагнитную модель. В ней также установлены две группы магнитов, отличающихся полярностью. На рабочей поверхности плиты установлены блоки из немагнитного материала. В нормальном положении они препятствуют возникновению магнитного поля. С помощью механического устройства происходит их смещение, в результате чего заготовка надежно фиксируется на столе.

Механическая плита магнитная имеет большую степень надежности, но для ее включения/выключения необходимо поворачивать рычаг. Это влияет на оперативность смены положений деталей, и как следствие — производительность. Поэтому чаще всего электромагнитные модели используются при массовом производстве, а механические — для более точной обработки.

Технические характеристики.

2.1. В конструкции плиты магнитной прямоугольной использованы постоянные магниты, размещенные в стальной арматуре, которая используется как концентратор магнитной энергии.

Удельная сила притяжения – 80 Н/см 2

Усилие переключения – не более 80 Н

2.2. Технические характеристики магнитных прямоугольных плит приводятся в таблице

Таблица — Технические характеристики прямоугольных магнитных плит

Модель	Ширина, мм	Длина плиты, мм	Длина основания, мм	Высота плиты, мм	Толщина магнитного слоя, мм	Шаг магнитных элементов, мм	Масса, кг
Х41100-220	100	220	240	40	18	1+4	7
Х41150-400	150	400	420	40	18	1+4	19

Ремонт магнитной плиты плоскошлифа — Эксплуатация, обслуживание и ремонт оборудования

не согласен. :nea:

По заусенцам: есть такие детали, например из нерж.стали, которые шлифуются в чистовую отделку и там не допускаются даже мельчайшие царапины, т.к. внешний вид детали будет испорчен.

Эффект намагничивания и прилипания на СОЖ имеет место, но деталь при этом залипает на плите не так сильно как в нашем случае. В нашем случае Whait, скорее всего, чтобы снять деталь упирается в ее торец деревянным бруском и лупит по нему молотком. Такой же эффект будет, если он положит на плиту шлифованную и уже размагниченную деталь и без сож — она так же сильно прилипнет — сбивать нужно молотком.

Теоретический посыл desti про разнополярные магниты правильный (для большей наглядности посмотрите в архиве или еще где книгу «Станочные приспособления», там устройство маг.плиты расжевано и нарисованы силовые линии магнитного поля) — поле плиты должно исчезать при наложении магнитных полей разнополярных магнитов (плиты и вкладыша). Только этого у вас не происходит. Болезнь этих плит — срабатывается палец на эксцентрике рукоятки и разбивается отверстие в ухе вкладыша. Таким образом ручка не додвигает вкладыш до нужного положения (чтобы пересеклись поля магнитов) и плита магнитит в выключенном состоянии.

Способ лечения: изготовить новую ось ручки и восстановить отверстие вкладыша (наплавка, расточка). Проблема при этом — точно вычислить центр отверстия после наплавки и положение пальца при изготовлении оси ручки, чтобы при работе вкладыш доезжал до своего правильного рабочего положения, иначе эффект не исчезнет.

Ну и последнее: рабочие внутренние поверхности должны быть чистыми, без задиров. Перед сборкой — смазать консистентной смазкой плоскости и палец эксцентрика. Разборку и чистку плиты производить раз в 1-2 года.

Изменено 3 сентября 2011 пользователем Trianon

Электромагнитный стол своими руками

Магнитные плиты для шлифовальных станков – это особый класс металлообрабатывающего оборудования, которое предназначено для удерживания стальных заготовок на рабочей поверхности под воздействием сил электромагнитного притяжения.

Казалось бы, для чего использовать такую изощренную конструкцию, когда можно задействовать в качестве фиксатора традиционные кулачки, которые надежно зажимают заготовку и обеспечивают предельную жесткость в процессе обработки? В действительности же электромагнитная фиксация с помощью магнитных плит для шлифовальных станков имеет ряд преимуществ, которые мы рассмотрим ниже.

Ключевой плюс – это возможность работы оборудования в многопоточном режиме.

Мастер может одновременно зафиксировать несколько заготовок на одной установке, тем самым повысив производительность своего труда на порядок.

Кроме того, магнитная плита для шлифовального станка способна обеспечить предельную точность обработки заготовки.

Это связано с тем, что в процессе шлифования металлическая деталь нагревается и, соответственно, расширяется.

Зажатая в тиски заготовка в этом случае деформируется, в то время как установленная на электромагнитной плоскости – свободно расширяется на рабочей поверхности.

Кроме того, если произойдет аварийное прерывание подачи электропитания – случится срыв заготовки с рабочей поверхности.

Вот почему сфера применения магнитных плит для шлифовальных станков исключает работы, подразумевающие большие силы резания.

Еще один минус подобных установок состоит в таком явлении как остаточный магнетизм, свойственный стальным заготовкам, которые обрабатывались подобным образом. К счастью, справиться с проблемой можно с помощью демагнитизатора, что в большинстве случаев позволяет закрыть глаза на вышеописанный недостаток.

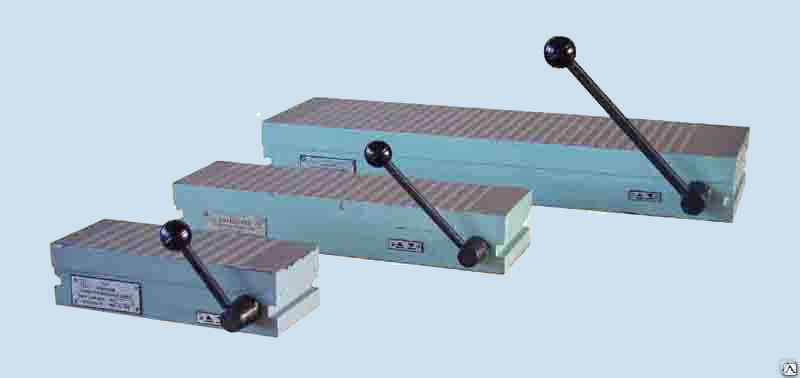

Магнитная плита прямоугольная паспорт (Х41000-220 или Х41150-400)

Плиты магнитные прямоугольные предназначены для закрепления ферромагнитных заготовок при обработке на плоскошлифовальных, фрезерных, строгальных и других станках, а также как самостоятельные приспособления при выполнении слесарных, сварочных, разметочных, сборочных, контрольных и других работ.

Технические характеристики

2.1. В конструкции плиты магнитной прямоугольной использованы постоянные магниты, размещенные в стальной арматуре, которая используется как концентратор магнитной энергии.

Удельная сила притяжения – 80 Н/см2

Усилие переключения – не более 80 Н

2.2. Технические характеристики магнитных прямоугольных плит приводятся в таблице

Магнитные синусные плиты для станков: ГОСТ, видео, фото

Надежно закрепить деталь во время обработки способна плита электромагнитная, механически не повреждая поверхности. Ферромагнитный материал заготовки удерживается в зоне прохода рабочего органа металлорежущего станка под нужным углом, установленным оператором.

Принцип действия

Фиксация осуществляется действием магнитного потока, созданного электромагнитными катушками, закрепленных на латунных полосах под синусной площадью. Высокая точность обработки достигается свободным тепловым расширением обрабатываемого материала. В механическом зажиме такая свобода не достижима.

Конструкционные решения

Требуемое расположение заготовок под проход резца станка получается благодаря подвижности частей электромагнитной удерживающей плиты. Перемещение происходит в поперечной (0°- 30°) и продольной (0° — 45°) плоскости. Угол устанавливается высотой набора концевых мер, заданные значения которой сведены в таблицу.

Орган управления расположен на удобной в работе боковой стороне.

Электромагнитная удерживающая плита состоит из корпуса, полюсов, катушек, основания и выводной коробки.

Катушки электромагнитного пояса могут располагаться неподвижно под плитой, совершающей возвратно-поступательные движения на шлифовальном станке.

В моделях стола, автономных от электрической сети, индукционные катушки заменены на магнитные блоки.

Как устроен магнитный блок

В корпус блока на 2 полосы установлены постоянные магниты. Расстояние между полюсами стола указывается в технических характеристиках изделия. Поворот управляющей рукоятки на 180° через эксцентрик подводит полюса к верхней кромке плиты. Деталь захвачена полем. Обратное действие разрывает контактирующие металлические части, освобождая заготовку.

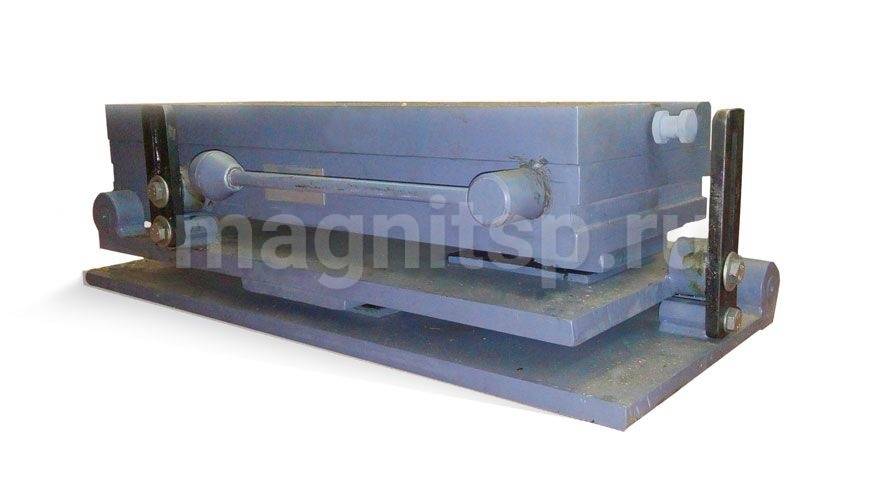

Электромагнитная синусная плита

Согласно ГОСТ магнитная синусная плита по типу управления выполняется:

• ручного переключения;
• дистанционного управления.

Чертеж синусной плиты

Различают 5 классов точности приспособления, у которых удельная сила притяжения стола соответственно ГОСТ 16528-87 равна:

• 50 Н/см² у класса В, А, С;
• 80 Н/см² у класса Н,П.

У всех моделей остаточный магнетизм не должен превышать 0,5 Н/см². Фактическое значение проверяется динамометром, соединенным с контрольной пластиной (сталь 10, по ГОСТ 1050). Отклонения допускаются ГОСТ не более, чем в 10% контрольных точек стола.

Различия

Технология обработки задает различные варианты расположения обрабатываемой детали. С этой целью выбирают:

1. Одноповоротное устройство. Две основные части – основание, магнитная часть;
2. Двухповоротная плита. Три составляющих – нижнее основание, средняя поворотная плита, магнитный удерживающий лист;
3. Магнитный стол. Электромагнит различных размеров;
4. Угол. Модифицированный магнитный стол из 2 поверхностей под заданным углом. Одна плоскость магнитная, другая – упорная.

Плюсы применения

Постоянный магнит в сравнении с электромагнитным приспособлением, выполняющим аналогичную задачу, имеет такие достоинства:

• Отсутствие подключения стола к источнику питания;
• Не требовательность к техническому обслуживанию;
• Электробезопасность;
• Продолжительное использование рабочих свойств;
• Простота и надежность.

По завершении шлифовки (фрезеровки) полученные изделия размагничивают, пропуская через катушку демагнетизатора тут же на станке.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Магнитная плита. Как восстановить работоспособность? — Оснастка и инструменты

Немного не так выразился. Размагнитить не весь корпус, а только верхнюю, рабочую, плоскость. Есть такое прибор или приспособление? А то в голову ничего кроме аппарата для размагничивания кинескопов не приходит.

Со 100% вероятностью могу сказать, что разбирал и собирал рабочую. Там все просто: блок магнитов и эксцентрик, который его подымает и опускает. На работоспособность плиты разборка/сборка никак не повлияла.

У меня остаточный магнетизм на верхней плоскости плиты не меньше, чем на блоке магнитов.

Народ, подскажите как магниты намагнитить обратно?Изменено 17 марта 2013 пользователем cop511 www.chipmaker.ru

магнитная плита — Оснастка и инструменты

У меня на станке используются вот такие плиты для фрезерования .

TEHNOMAGNETE

TEHNOMAGNETE

TEHNOMAGNETE 2

Мощность прижима такая что примагнитив плиту 100х100х15 можно фрезой со сменными пластинами диаметром 25 фрезеровать 10 мм в глубину на всю ширину фрезы с подачей 0.1 на зуб.

А если деталь будет чуть больше там можно драть как при прижиме планками .

Даже кувалдой очень сложно сбить.

Полюса можно удлинить обычными железками до 100мм высотой .

Магниты энерго независимы во время работы ,используют электричество только при намагничивании и размагничивании .

Детали устанавливать можно и на плиту и на проставки высотой до 100 мм сделанные из любого магнитного железа ,просто обычный кубик 50х50 h5-h200

В комплекте идут автоматические выравниватели для установки очень кривых заготовок ,которые автоматом подстраиваются под профиль детали .

За все время работы я использовал тиски всего пару раз и то только для того чтобы обработать нержавейку и цвет мет .Даже тиски ставлю на плиту .

Плиты для обработки идеальное решение но очень дорогое удовольствие.

Можно даже положив кругляк на плиту и уперев его в полюсные удлинители фрезеровать торцевой фрезой сверху .Изменено 27 июня 2011 пользователем SergeyKa777 www.chipmaker.ru

Порядок работы и техническое обслуживание.

4.1. Магнитную плиту прямоугольную расконсервировать, ознакомиться с паспортом на изделие.

4.2. Разместить плиту магнитную на столе станка или на верстаке.

4.3. При необходимости, поверхность плиты магнитной может быть перешлифована в соответствии с производственными требованиями

4.4. После проверки правильности крепления можно перейти к работе на станке.

4.5. Заготовку из ферромагнитного материала разместить на плите в требуемом положении и повернуть рычаг на 180 градусов. Проверить надежность крепления. После этого можно переходить к обработке заготовки.

4.6. Стружку на магнитной плите, образующуюся при обработке заготовки можно удалить щеткой-сметкой после поворота рукоятки на 180 градусов, и после обратно зафиксировать заготовку, повернув рукоятку плиты.

4.7. По окончании работ повернуть рукоятку и снять заготовку с магнитной плиты.

4.8. Недопустимо воздействие ударной нагрузки на заготовку, закрепленную на магнитной плите, т.к. это приводит к снижению намагниченности отдельных магнитных элементовмагнитной плиты и соответственно к снижению сил притяжения плиты в целом.

4.9. При возникновении грубых забоин на зеркале рабочей поверхности магнитной плиты и вследствие этого, снижения точностных характеристик базирования заготовки, допускается перешлифовка рабочего зеркала плиты магнитной.

4.10. Удельная сила притяжения проверяется испытательным образцом Ø 50 мм и высота 20 мм на расстоянии более 40 мм от всех краев зеркала рабочей поверхности плиты. Допускается в 10% контрольных точек, измеренных по диагонали плиты с шагом 10 мм,

снижения силы притяжения не менее 1,0 кгс/см2.

4.11. При перешлифовке зеркала рабочей поверхности плиты допускается снятие общего припуска не более 5,0 мм. В состоянии поставки зеркало рабочей поверхности плиты и основание предварительно шлифованы. Допуск на шлифовку согласно ТУ 2-024-2773-82 не более 1,5 мм. Окончательная шлифовка производится потребителем на собственном станке.

Плиты магнитные. Справочник

Плиты прямоугольные магнитные ГОСТ 16528-81

Размеры, мм

Исполнение 1	Исполнение 2

Обозначение плиты	Исполнение	В	L	Н	B1	L1	L2
7208-0001	1	100	250210	80	160	250	320
7208-0002	2
7208-0003	1	125	400250	190	400250	530380
7208-0003	1
7208-0004	2	360	400	530
7208-0005	1	160	400	240	600
7208-0006	2	360
7208-0007	1	500	500	710
7208-0008	2	450
7208-0009	1	200	500	90	280
7208-0109	1	400	400	600
7208-0010	2	450	500	710
7208-0011	1	630	630	850
7208-0012	2	560
7208-0013	1	250	630	100	340
7208-0014	2	560
7208-0015	1	800	800	1000
7208-0016	2	710
7208-0017	1	320	800	420
7208-0117	1	630	630	980
7208-0018	2	710	800	1000
7208-0019	1	1000	1000	1320
7208-0020	2	900

Примечание.

Плиты имеют классы точности Н, П, В, А. В обозначении плит приводится буквенный индекс классов точности П, В, А; буквенный индекс класса точности Н не указывается.
