Люксметр. знакомство с прибором для измерения освещённости

Измерение цветовых характеристик источников оптического излучения

Общая концепция построения приборов

Приборы ООО «НТП «ТКА» для определения цветовых характеристик источников (спектроколориметры) основаны на измерении спектрального состава оптического излучения с последующей математической обработкой результатов.

Координаты цвета источников определяются значениями трех интегралов, взятых в пределах видимого спектра:

где Феλ(λ) — спектральная плотность потока излучения; x‾(λ),y‾(λ),z‾(λ) — удельные координаты цветности.

Координаты цветности рассчитываются:

Фотоприемное устройство спектроколориметра показано на рис. 16.

Излучение исследуемого источника, пройдя отделение для формирования пространственной характеристики (1), попадает в диспергирующее устройство. Устройство представляет собой полихроматор (2) с регистрацией разложенного излучения фотодиодной линейкой (3). Рабочий спектральный диапазон обусловлен характером поставленных задач.

При определении коррелированной цветовой температуры спектральная плотность энергетической светимости Меλ (Вт·м3) абсолютно черного тела (АЧТ) определяется в соответствии с законом Планка по формуле:

Координаты цвета АЧТ при данной температуре Т рассчитываются по формулам (17). Затем применяется переход от системы цветовых координат х, у МКО 1931 г. в более равноконтрастную систему u’, v’ МКО 1976 г. по следующим формулам:

Такой же пересчет цветности производится для исследуемого источника излучения. Затем определяется массив координат цветности АЧТ и соответствующий массив температур.

Минимальное расстояние в пространстве u, v между точкой цветности исследуемого источника (u0’, v0’) и точками цветности массива линии АЧТ (ui’, vi’) (рис. 17) определяется по формуле:

Рис. 17. Линия АЧТ в системе цветовых координат u’,v’ jj

Разработанный спектроколориметр «ТКА-ВД» предназначен для определения спектрального состава источника оптического излучения с последующим вычислением цветовых координат в выбранной системе координат (рис. 18). Оптическая схема прибора представляет собой полихроматор на дифракционной решетке с регистрацией разложенного излучения фотодиодной линейкой. Рабочий спектральный диапазон прибора (380–760) нм. Диапазон линейности сигналов достигает шести порядков. В зависимости от конфигурации входного устройства прибор работает как в режиме яркомера, так и в режиме измерения освещенности. Спектральное разрешение прибора не превышает 3 нм.

Рис. 18. Внешний вид спектроколориметра «ТКА-ВД»

А можно ли измерить освещенность фотоаппаратом?

Можно! Все современные фотоаппараты и многие антикварные имеют встроенный фотоэкспонометр. Антиквариат обычно работает по принципам внешних экспонометров. А с цифрой вообще все просто – большинство камер моментально отображает на встроенном экране подобранные для съемки значения.

Нужно лишь выставить ISO на 100, отключить вспышку, навести камеру на объект и дать ей сфокусироваться (даже птичке вылетать не требуется). Как вариант можно подобрать выдержку и диафрагму вручную, убедившись, что ползунок EV установился на отметке 0. Полученные значения сличаем по диаграмме выше.

Если же ваш фотоаппарат не позволяет менять ISO или вообще не отображает параметров съемки, то просто сделайте снимок и посмотрите EXIF данные: правой кнопкой в проводнике -> свойства -> вкладка «подробно». Перед вами предстанет список EXIF данных, среди которых должны найтись параметры съемки.

У смартфонов значения могут быть весьма нестандартные… поэтому без расчетов обойтись скорей всего не получится (можно воспользоваться выложенным выше файлом).

Вот так, подручными средствами, можно довольно точно и быстро измерить освещенность в люксах. Может не у всех в чулане завалялись экспонометры, но фотоаппарат уж точно у каждого найдется.

Разновидности фотометрических приборов

Виды фотометров

По типу табло

В зависимости от конструкции люксметры бывают аналоговыми (стрелочными) или цифровыми (электронными).

Стрелочный прибор надежный, простой, но не самый точный.

Стрелочный фотометр

Цифровой аппарат отличается высокой точностью замеров.

Цифровой фотометр

По расположению фотоэлемента

Существуют приборы с выносным фотодатчиком и моноблоки. В первом случае датчик и корпус соединены гибким проводом. Такая конструкция позволяет выполнять замеры в труднодоступных местах или для различно падающих световых лучей.

Моноблок меньше весит, имеет меньшие размеры. Лучше подходит для многочисленных постоянных замеров. Но в труднодоступных местах работать неудобно. Некоторые модели моноблоков оснащаются съемным датчиком.

По наличию функциональности

Уже упоминалось, что простые бытовые приборы замеряют только освещенность. Замеры делаются быстро, но высокой точностью они не отличаются.

Более сложные люксметры могут  измерять дополнительные параметры: яркость, пульсацию и т.д.

Цифровые профессиональные модели снабжены специальными программами, которые сами рассчитывают многие параметры (например, среднюю освещенность), запоминают результат и синхронизируются с компьютером. Такие люксметры снабжаются светофильтрами для более точных результатов. В условиях повышенной яркости устройство комплектуется поглощающими светофильтрами. Примерная цена таких приборов составляет 15-30 тыс.рублей (и больше).

По типу материала корпуса

Современные люксметры изготавливаются из пластика. Для удобства многие модели имеют резиновые накладки по бокам.

Люксметр с резиновой накладкой

По типу питания

Портативные люксметры могут питаться от аккумуляторов или батареек. В первом случае прибор требует подзарядки от сети. Устройства на батарейках нуждаются в периодической замене элементов питания на новые.

По размеру и весу

Габариты зависят от размеров элементов питания. Большинство мобильных люксметров весят от 100 до 500 г.

В зависимости от типа размеры фотометров находятся в диапазоне:

• 80-200 мм по высоте;
• 50-800 мм по ширине.

Задачи люксметра и его рабочий принцип

Ключевая задача люксметров – замерять уровень освещенности в нужных местах. При низком показателе можно проводить корректировку с помощью:

• добавления источников светового потока, в том числе светильников искусственного и естественного света;
• увеличения уровня светового давления всех источников;
• изменения расстояния до источника света от места определения освещенности;
• использования отражающей способности находящихся вблизи поверхностей предметов.

С помощью данного прибора:

• контролируют соответствие санитарным нормам уровней освещения жилого фонда;
• замеряют уровень освещенности рабочего места с целью поддержания комфортности условий труда, гигиены;
• ведут контроль степени освещенности на производственных участках, в учебных, медицинских и других заведениях общего пользования;
• определяют съемочные экспозиции во время фотосъемки;
• подбирают лампы с необходимой яркостью для тепличных хозяйств, оранжерей, мест для выращивания растений;
• настраивают яркость световой рекламы, сигнального огня;
• измеряют пульсацию изображений мониторов и в целом светового потока, вызванную светодиодным миганием, мерцанием ламп (когда люксметр входит в состав приборов пульсметров яркомеров);
• проверяют в период монтажа осветительной системы, насколько соответствует фактическая освещенность расчетным значениям.

Функционируя, прибор измерения освещенности преобразовывает поток света определенного спектра в электрический ток с последующим выводом результата на дисплей. Учитывая механизм работы прибора, рекомендуют пользоваться моделями, позволяющими делать выбор рабочего режима для нужного светового спектра.

Устройство работает следующим образом:

• Электроны полупроводникового фотоэлемента становятся активными под воздействием потока светового излучения. Чем он ярче, тем активность высвобождения электронов выше.
• Приборной электроникой фиксируется каждое изменение пропускной способности фотоэлемента. Данные обрабатывает процессор, результат выводится на экран.
• Корректность полученной информации в результате замера люксметром зависит от того, насколько правильно относительно светового излучения сориентирован его датчик.

Назначение и принцип действия люксметра

Главное назначение прибора – произведение замеров уровня освещенности в требуемой точке пространства.

Там, где используется люксметр, можно без труда производить корректировку этого показателя, который зависит от:

• количества источников света, включая искусственные и естественные;
• светового давления каждого из источников;
• расстояния между точкой измерения и источником света;
• отражающей способности находящихся поблизости поверхностей.

Прибор активно применяться в следующих случаях:

• Для контроля санитарных норм освещения жилых помещений.
• Для измерения уровня освещения рабочих мест, что позволяет поддерживать комфортные условия труда и гигиены работников.
• Для контроля освещенности помещений на производственных участках, в школах, библиотеках, медицинских заведениях, музеях и др.
• Для подбора яркости ламп в оранжереях, тепличных хозяйствах, где выполняется разведение и содержание растений.
• Для определения съемочной экспозиции при фотографировании.
• Для настройки яркости сигнальных огней, световой рекламы.
• В составе пульсметр-яркомеров – для измерения степени пульсации изображения мониторов и освещенности в целом, вызванной мерцанием светодиодов, люминесцентных и энергосберегающих ламп.
• Для проверки соответствия фактической освещенности расчетному уровню при монтаже осветительных систем.

При работе прибора световой поток определенного спектра преобразовывается в электрический ток с соответствующими интенсивности первого характеристиками.

Результаты выводятся на экран устройства.

С учетом того, как работает люксметр, имеет смысл использовать модели, позволяющие выбирать рабочий режим под конкретный световой спектр.

Принцип работы устройства:

• Электроны фотоэлемента, изготовленного из полупроводника, активизируются под действием света. Чем ярче световой поток, тем активнее высвобождаются электроны.

• Пропускная способность фотоэлемента изменяется, что регистрирует электроника прибора, которая, после обработки процессором, отображается на экране.

• Измеритель освещенности в работе выдает результаты, корректность которых зависит от правильности ориентирования датчика относительно светового потока.

Как измерять освещенность рабочего места без прибора в домашних условиях

Если у человека нет люксметра, то можно воспользоваться другим, бытовым и менее точным способом, для этого понадобится хороший зеркально-цифровой фотоаппарат. Достаточно его включить и немного подождать. Исходя из текущей освещенности, устройство само подстроится под нее, установив соответствующие настройки выдержки, затвора и светочувствительности.

Также, для данного замера можно воспользоваться фотофиксацией:

• Взять лист бумаги белого цвета;
• Положить его на место замера;
• Сфотографировать без использования вспышки;
• НА фотоаппарате или ПК узнать значения диафрагмы, выдержки и ISO;
• На их основе подсчитать параметр освещенности по формуле Е=125•F2•t/ISO, где F – диафрагма, t – время выдержки, а ISO – светочувствительность.

Данные можно взять из свойств файла фотографии

Руководство по эксплуатации

Замер выносным датчиком

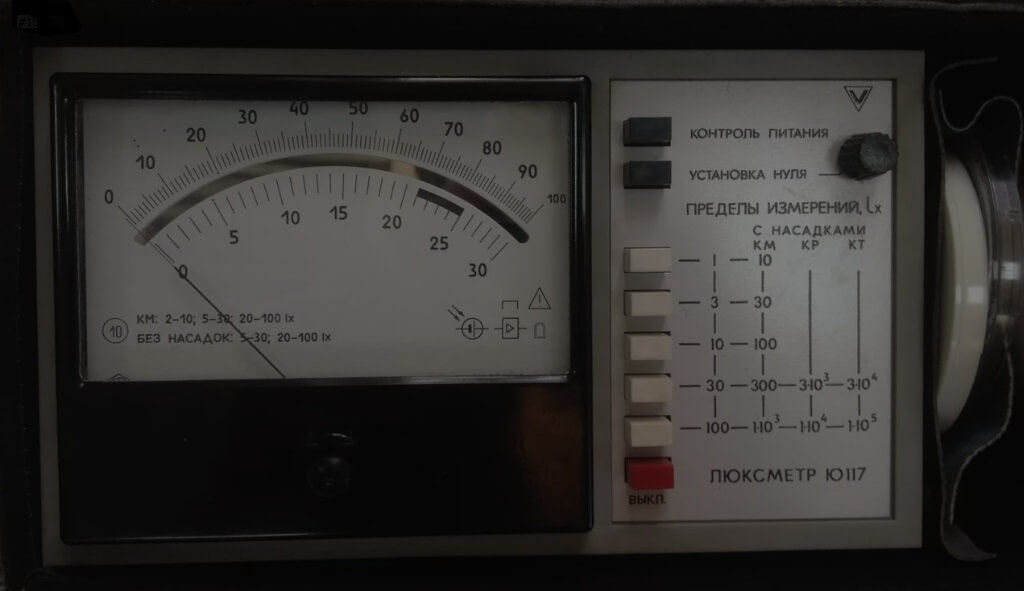

Люксметры Ю-116, Ю-117 давно зарекомендовали себя среди пользователей. Это стрелочные модели с выносным селеновым датчиком.

Люксметр Ю-116

У всех устройств с выносными датчиками есть определенные особенности эксплуатации. Перед началом замеров фотоэлемент следует расположить на исследуемой поверхности, причем параллельно ей.

 Во избежание излишнего освещения сенсора стоит соблюдать определенную последовательность действий, чтобы найти нужный диапазон измерений.

Для этого установите на фотоприемник насадку с максимальным светопоглощением («К» и «Т»), включите правую кнопку. Если стрелка не шевелится, то левую. Если реакции нет, то смените фильтр на «Р» и повторите нажатие кнопок. Если стрелка снова не шевелится, то поставьте фильтр «М». Если при нажатии левой кнопки значение не превысит 5 люксов, то снимите насадки.

Замер моноблоком

Testo 540 – германский цифровой люксметр, изготовленный в виде моноблока. Люксметр габаритами схож с мобильным телефоном, измерения удобно выполнять одной рукой. На панели всего три кнопки: включения, выбора параметров, сохранения. Для проведения замера достаточно включить устройство, выбрать нужную систему и все. В случае необходимости сохранить результат.

Почему мы являемся надёжными партнёрами

работает на рынке уже более 5 лет. За это время, мы выработали чёткий алгоритм предоставления услуг нашим клиентам и контроль их качества.

• Мы заключаем официальный двусторонний договор
• Используем только новейшее сертифицированное оборудование
• Цена на наши услуги не меняется в процессе работ
• Все сотрудники компании – квалифицированные специалисты узкого профиля
• Выданные нами сертификаты и экспертные заключения признаются контролирующими органами

Мы работаем по всей Москве и Московской области в режиме 24/7. Закажите интересующую услугу любым удобным вам способом – на сайте или позвонив нам по телефону. Наши менеджеры подберут специалистов и они выедут на заказ в любое удобное вам время. Мы работаем даже поздно вечером или ночью, чтобы не мешать вашему бизнесу.

Сопутствующие услуги:

1. Побелка помещения известью
2. Замер уровня шума и вибрации
3. Политика конфиденциальности
4. Дезинсекция в Хотьково

Как измерять освещенность экспонометром?

Да очень просто. Объясню на примере моего Ленинграда.

У данного конкретного прибора 3 шкалы EV с диапазонами: 5-12, 12-18 и 1-5 (в нижней части прибора). Вторая – основная, она всегда стоит «по умолчанию». Остальные переключаются рычажками на корпусе, которые одновременно открывают и перемещают внутри фотоэлемент для соответствующих измерений.

Внешним экспонометром измерения осуществляются двумя способами:

1. По яркости – измерение отраженного света. Прибор направляют на объект, освещенность которого нужно узнать и фиксируют показания.

2. По освещенности – измерение падающего света. Прибор располагают в непосредственной близости с объектом и направляют в сторону фотоаппарата (в нашем случае – в сторону источника света). Обычно для этого вида измерения нужно надеть молочный фильтр, идущий в комплекте с экспонометром.

О плюсах и минусах каждого способа для фотографии расписано много (например, в ), но для наших целей особо значимой разницы нет, можно выбрать наиболее удобный для конкретного случая (а то и оба для пущей точности). Однако измерения люксметром (и большинством современных экспонометров) всегда производятся именно вторым способом.

Какой бы способ вы ни выбрали, результат нужно искать на шкале EV. Если стрелка выходит за пределы шкалы, нужно переключиться на другую. И уже по полученному значению EV выяснить в таблице соответствующее ему значение люксов. Если EV вышло дробным (например, 3.5), то можно высчитать точное значение люкс по приведенной выше формуле, или хотя бы примерно прикинуть диапазон.

Но далеко не все экспонометры умеют показывать EV. В таком случае измерение немного усложняется. Для начала нужно выставить значение ISO на 100 (так проще считать и сверять). У советских приборов это окошко ГОСТ и позиция 90 (или сразу 100, зависит от прибора).

После чего стандартным способом определить выдержку. У Ленинграда для этого нужно выставить поворотное кольцо (2) на значение, которое показывает стрелка на нижней шкале (1). Верхняя шкала кольца (3) покажет возможные пары выдержка/диафрагма – выбирайте по вкусу. Другие экспонометры работают похожим образом.

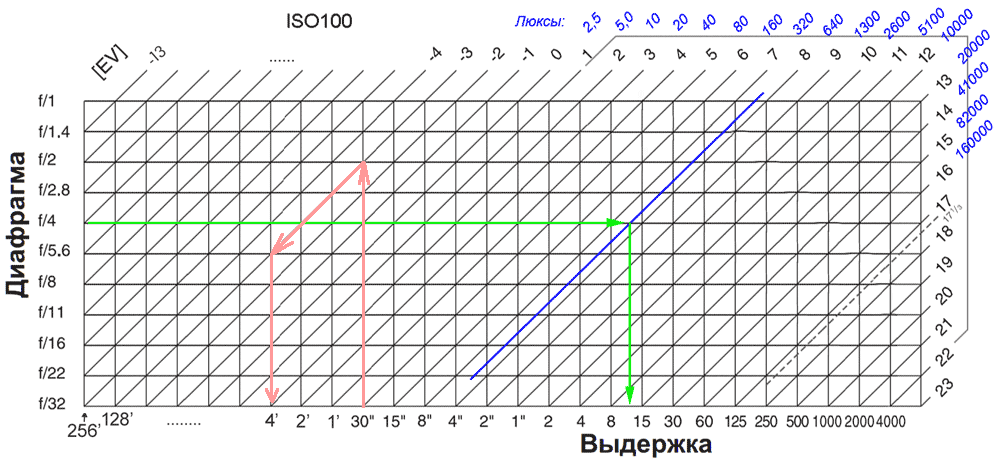

А теперь вам потребуется диаграмма с отличного ресурса по фотовспышкам impulsite.ru. В интернете немало таблиц и графиков по сопоставлению выдержки, диафрагмы и EV, но эта сразу показывает значения в люксах (правда округленные до ближайших целых значений).

Пользоваться ей очень просто: находите пересечение строки диафрагма и столбцов выдержка (показано зелеными стрелками), затем от этого пересечения по диагонали находите EV и соответствующее ему значение в люксах (синяя линия). При желании, полученное значение EV вы можете использовать для расчета люкс по формуле (см выше). Собственно, по этой же таблице можно подобрать экспопару если известна освещенность в люксах.

Популярные модели

Стандартные

МЕГЕОН 21550.

МЕГЕОН 21550

Модель изготовлена в виде моноблока. Люксметр компактный, замер проводится одной рукой. Дисплей оснащен подсветкой, интерфейс простой и понятный. Автоматически находит нужный диапазон измерений. Работает при температурах от 0 до 40⁰С. Есть функция автоматического выключения. Не внесен в госреестр средств измерений.

Диапазон измерений: 0- 200000 лк.

Погрешность: 3% для измерений до 10000 лк; 4% свыше 10000 лк.

Габаритные размеры: 53×37×165 мм.

Вес: 145 г.

Цена: от 2200 рублей.

МЕГЕОН 21010.

МЕГЕОН 21010

Модель с выносным датчиком и специальной интегральной схемой, которая обеспечивает высокую точность измерений и минимальную погрешность. Работает при температурах от 0 до 40⁰С. Не внесен в госреестр средств измерений.

Диапазон измерений: 0 — 50000 лк.

Погрешность: 5%.

Габаритные размеры: 68×28×116 мм.

Вес: 170 г.

Цена: от 3300 рублей.

СЕМ DT-1300 481639.

СЕМ DT-1300 481639

Простая, легкая, удобная модель с выносным датчиком. Удобный дисплей. Не внесен в госреестр средств измерений. Нет подсветки дисплея. Диапазон измерений задается ручкой.

Диапазон измерений: 0 — 50000 лк.

Погрешность: 5% для измерений до 10000 лк; 10% свыше 10000 лк.

 Габаритные размеры: 64,5×24,5×188 мм.

Вес: 160 г.

Цена: от 2700 рублей.

Профессиональные

Testo 540.

Testo 540

Модель изготовлена в виде моноблока. Сенсор оснащен особым спектральным чувствительным глазом для высокой точности измерений. Подходит для измерений в закрытых пространствах. Внесен в госреестр средств измерений. Работает при температурах от 0 до 50⁰С. Удобный дисплей, понятный интерфейс, встроенная память.

Диапазон измерений: 0 — 99999 лк.

Погрешность: 3%.

 Габаритные размеры: 46×25×113 мм.

Вес: 160 г.

Цена: от 11500 рублей.

СЕМ DT-8809A 481929.

СЕМ DT-8809A 481929

Модель с выносным датчиком. Удобный дисплей. Длинный кабель – 150 см. Автоматическое выключение. Подключение к компьютеру через USB, встроенная память.  Для нестандартных источников света не нужны дополнительные вычисления. Автоматическая коррекция при косых лучах света. Не внесен в госреестр.

Диапазон измерений: 0 — 400000 лк.

Погрешность: 3,5% для измерений до 10000 лк; 4% свыше 10000 лк.

 Габаритные размеры: 80×40×170 мм.

Вес: 390 г.

Цена: от 10000 рублей.

Radex LUPIN.

Radex LUPIN

Моноблок, можно носить с собой на ремешке. Легкий, компактный. Встроенная дополнительная функция пульсметра. Простой интерфейс. Особый датчик с коррекцией под спектральную чувствительность глаза и специальными фильтрами. Аккумулятор встроенный. В госреестр не внесен. Диапазон рабочих температур: -10⁰С + 40⁰С.

Диапазон измерений: освещенность 10 — 200000 лк; яркость 3-70000 кд/м2; коэффициент пульсации 1-100%.

Погрешность всех измерений: 10%.

 Габаритные размеры: 42×17×101 мм.

Вес: 50 г.

Цена: от 5000 рублей.

Виды люксметров

Как было сказано выше, люксметры могут быть аналоговыми и цифровыми. У каждого есть свои особенности:

Аналоговые. Более простые и недорогие, но дают не слишком точные результаты. Аналоговый индикатор представляет собой шкалу со стрелкой.

Цифровые. Более новые устройства с дисплеями. Такие приборы дают максимально точные показания.

Еще люксметры делятся на виды в зависимости от характера устройства:

Моноблоки. Датчик и индикатор находятся в одном корпусе. Лишь у нескольких моделей датчик может сниматься. В труднодоступных местах измерение может доставлять неудобства.

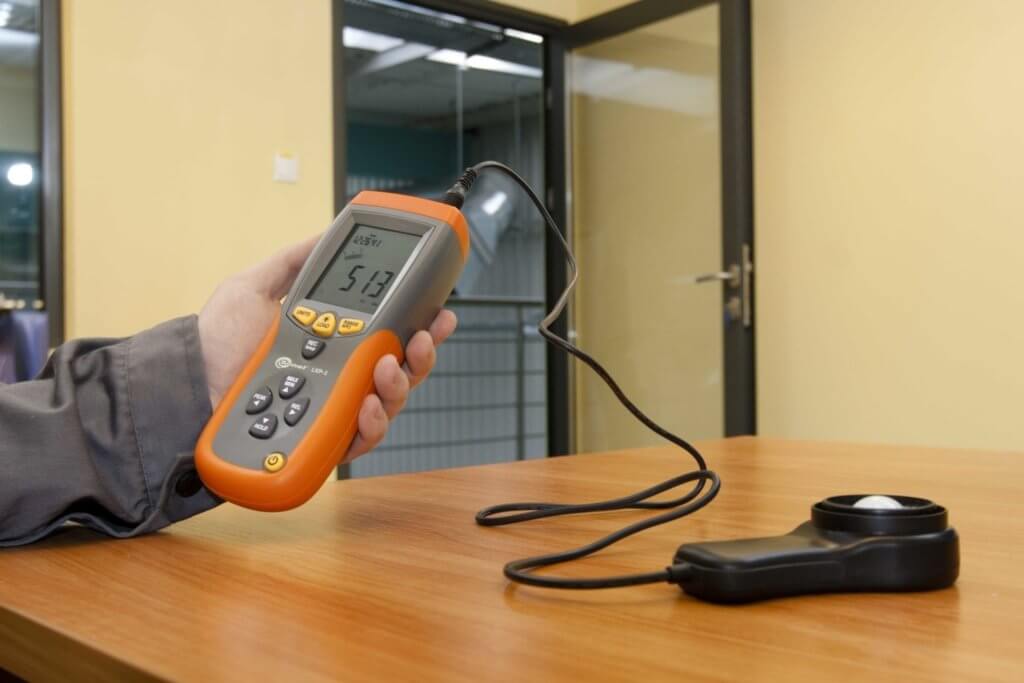

С выносным датчиком. Фотоэлемент и индикатор – 2 отдельных устройства, соединенные между собой гибким проводом. Подобные приборы удобнее всего, когда нужно измерить величину освещенности под разными углами.

При выборе люксметра стоит учитывать, в каких условиях он будет применяться. Для применения в быту подойдут моноблоки. Для измерения освещенности на рабочем месте удобнее будут люксметры с выносным датчиком. Такие устройства дают более точные результаты. В профессиональной сфере используют люксметры, оснащенные дополнительными деталями:

• светорассеивающими насадками (позволяют измерять освещенность при очень ярких источниках света);
• светофильтрами, приближающими чувствительность фотоэлемента к уровню, свойственному человеческому глазу;
• насадками для уменьшения погрешности измерений при косо падающем свете и пр.

Также существуют люксметры, способные определять неравномерность и среднее значение освещенности. В них может быть встроенная память, позволяющая переносить информацию на компьютер. В зависимости от дополнительных функций люксметры могут быть представлены еще несколькими видами. Среди них:

• Люксметр-яркомер. Кроме основной функции может измерять яркость светящихся объектов.
• Люксметр-пульсомер. Дополнительно способен определять коэффициент пульсации, например, свечения экранов мобильных устройств и компьютерных мониторов.
• Универсальные люксметры. Многофункциональные приборы, сочетающие в себе функции люксметра, яркомера и пульсомера.

Выбираем люксметр

Для того, чтобы выбрать фотометр, определите, что именно вам нужно. Учитывайте:

• Функциональность и тип люксметра(бытовой, профессиональный). Для бытовых измерений не нужен навороченный прибор, достаточно самого простого.
• Диапазон измеряемой освещенности.
• Точность замеров, погрешность.
• Габаритные размеры. Удобнее, если прибором можно работать одной рукой.
• Совместимость с компьютером.
• Размер экрана и подсветка. Чем крупнее символы и экран, тем удобнее работать.
• Цена.
• Наличие поверки.

В целом, если люксметр необходим для быстрой, оперативной работы, то можно обойтись недорогим моноблоком с минимальным количеством функций.

Для профессиональных задач, например для аттестации рабочих мест, нужен профессиональный люксметр с минимальной погрешностью, поверкой, встроенной памятью с выносным датчиком.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся — сделай измеряемым» — этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески — свет), то и прибор для измерения освещённости называется люксметр (метр — измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

Люксметр прибор для измерения света

Конструктив

Изготовление корпуса

Размечаю окно под дисплей и дырки под кнопки

Делаю отверстия и ровняю из гравером

Примеряю плату с деталями

Подгоняю, проверяю отверстия

Батарейный отсек

Изготавливаю из старой заглушки от системного блока. Размягчаю феном, подгоняю под аккумулятор и вставляю две пружинки — контакты аккумулятора

Припаиваю провода к контактам и креплю батарейный отсек в корпусе на «холодную сварку»

После высыхания этого «чудо пластилина» получаю вполне надежное крепление аккумулятора в корпусе с возможностью его быстрого извлечения для зарядки

Размещаю все компоненты на макетной плате

И распаиваю согласно схемы любимыми тефлоновыми проводами

Сенсор освещенности

Под рукой оказалась прозрачная коробочка от SD-карточки. Поместил модуль освещенности пока туда, хотя выглядит достаточно неказисто. На отрезке гибкого 4-х жильного телефонного провода обжал разъемчики в стиле Ардуино

Собираю все вместе

Верхняя крышка

Рисую в графическом пакете макет надписей на верхнюю крышку и печатаю в зеркальном виде на прозрачную пленку, а затем приклеиваю ее к крышке

И вот готовый вид прибора

Производители

Так как люксметр – технически сложный измерительный прибор, при выборе предпочтение следует отдавать проверенным производителям, среди которых:

• MetronX;
• Testo AG;
• Chauvin Arnoux;
• CEM;
• Greenlee Textron;
• KEW;
• KIMO Instruments;
• Sonel;
• Tenmars.

Для измерения интенсивности светового потока, а также рассеянного излучения светового спектра, используется такой прибор как люксметр. Для того чтобы правильно проводить необходимые измерения разного вида освещения, оборудование имеет несколько запрограммированных рабочих режимов.

Виды люксметров

Люксметр можно использовать для измерения интенсивности освещения внутри или снаружи помещения. В зависимости от его конструкции, существует разделение на виды:

С выносным датчиком. Датчик и основной блок между собой соединены при помощи гибкого провода, что позволяет выполнять необходимые измерения даже в труднодоступных местах. Его удобно применять, когда, например, на рабочем месте надо измерить условия освещенности с разных направлений.

Моноблок. На таких приборах датчик и само оборудование имеют общий корпус, но в некоторых случаях датчик может сниматься. Это небольшие мобильные приборы, но в труднодоступных местах работать с ними будет неудобно.

Как правильно измерять освещенность в разных помещениях

Вне зависимости от типа помещения, произведение замеров должно выполняться только специальными приборами. Оценить характеристику можно и без люксметра (фотоаппаратом или телефоном), но качественные замеры возможны лишь с применением специального оборудования. Перед непосредственным началом замера, требуется заменить все вышедшие из строя осветительные приборы и лампы, чтобы их параметр соответствовал заводскому стандарту. Это характерно для замеров в производственных помещениях и на рабочих местах при соблюдении условий ООТ.

Наиболее часто измерения производят люксметром, помогающим оценить качество света и общие условия труда и быта, либо в дальнейшем создать такие параметры. Процесс замера заключается в следующем:

• Прибор помещается в горизонтальное положение, направляется в точку измерения (устанавливается на стол в непосредственно близости от измеряемого источника света);
• К источнику света, если это возможно, направляется фотографический датчик;
• В случае, если индикатор прибора показывает. Что измерение возможно, то его тумблер переключается в соответствующий режим;
• Зафиксированный на дисплее результат анализируется путём сравнения с нормативными показателями.

Важно! Прибор фиксирует количество света и его лучей, которые попадают на его светочувствительный элемент и, соответственно, на рабочий стол или другую поверхность. Если нужно узнать данные от какого-то обособленного осветительного прибора, то все остальные источники должны быть выключенными. Правильный замер

Правильный замер

История создания прибора

Современные люксметры

Впервые простейший фотометр изобрел граф Румфорд Бенджамин Томпсон. Произошло это довольно давно: в 18 веке. Прибор был простейшим, предназначался для изучения поглощения света различными веществами. С развитием фотометрии прибор совершенствовался, пока не были изобретены современные электронные люксметры.

Интересно, что Томпсон кроме оптики изучал термофизику, конвекцию в газах и жидкостях, науку о питании человека. Ученый изобрел камин, симпатические чернила, кухонную плиту, печь для обжига кирпичей. Особой популярностью в кризисные времена пользуется его рецепт его супа, которым массово кормят бездомных людей.

Чем измерять параметры ЛАМП

В соответствии с ГОСТ Р 54944-2012 для измерения освещенности необходимо использовать приборы с максимальной погрешностью 10 %. Как правило этому требованию соответствуют дорогостоящие люксметры, стоимость которых настолько высока, что их не приобретают для измерения параметров света в бытовых условиях. Так было до недавнего времени, пока не появился люксметр RADEX LUPIN, с помощью которого можно определить освещенность, коэффициент пульсации и яркость. Погрешность измерений составляет 10 %.

Люксметр RADEX LUPIN оснащен профессиональным фотодатчиком, который имеет спектральную чувствительность как у человеческого глаза. Путём фильтрации датчиком УФ и ИК излучений, удается проанализировать только ту часть светового потока, которую воспринимает человеческий глаз. RADEX LUPIN можно использовать для проверки соответствия параметров света, что указаны в СанПиН и других нормативных документах РФ.

Люксметр: зачем нужен и где используется

Люкс — это единица, в которой измеряется уровень освещённости. Он может быть очень разным! Например, в полнолуние, когда небо ясное, показатель освещённости составит 0,27 люкс, а в яркий полдень — 130 тысяч люкс (Лк).

Зачем знать уровень освещённости? Есть соответствующий СНиП, который гласит, что на рабочем месте в офисе уровень искусственного освещения должен составлять от 200 до 300 люкс. В противном случае людям будет некомфортно, работоспособность упадёт, глаза будут быстро уставать.

Очень важно также придерживаться норм освещённости в больницах, учебных и детских заведениях, научных центрах, библиотеках, музеях. Именно для того, чтобы выдержать нормы СНиП и обеспечивать комфорт в таких общественных, рабочих помещениях люксметр просто необходим

Важно! Люксметр является разновидностью фотометра. Это переносной прибор, который измеряет уровень освещённости в люксах

Простые люксметры состоят из селенового фотоэлемента. Он преобразует световой поток в энергию электротока, а потом измеряет фототок по шкале в люксах. У более высококлассных люксметров есть светофильтр, который повышает чувствительность фотоэлемента примерно до уровня чувствительности человеческого глаза. Кроме того, у современных приборов есть насадка для уменьшения ошибок при косо падающем свете, контрольная приставка, чтобы проверять чувствительность и светопоглощающая насадка для измерения очень высоких уровней освещённости.

Современный люксметр — всегда портативное, небольшое устройство, показатели выводятся на жидкокристаллический экран, измерительная часть для измерения уровня освещённости в труднодоступных местах крепится к корпусу гибких проводом.

В быту сложные, профессиональные люксметры, чья цена может превышать 20 тысяч рублей, не нужны! Будет достаточно простого прибора, у которого измерительная часть прикреплена к корпусу. Цена таких моделей составляет порядка 1,5 тысячи рублей.

Зачем владельцам дома или квартиры бытовой люксметр:

1. Измерить уровень освещённости в домашнем офисе или в месте, где ребёнок делает уроки. Часто оказывается, что общего освещения недостаточно, на письменном или компьютерном столе нужна ещё одна лампа с более ярким, направленным светом;
2. Для обеспечения должного уровня освещённости в мастерской, в уголке рукодельницы;
3. Для сравнения разных осветительных приборов, чтобы сделать правильный выбор;
4. Для обеспечения максимально комфортных условий комнатным растениям и рассаде. Как уже писал портал Rmnt.ru в статье о фитолампах , разным растениям нужен различный световой поток и зимой подсветка может оказаться необходимостью;
5. Для ухода за обитателями аквариумов , которым свет тоже необходим;
6. Для проверки реальных технических показаний видеокамер и фотоаппаратов.

По словам экспертов, вовсе не нужно быть профессионалом, чтобы пользоваться современными электронными люксметрами. Нужно просто горизонтально разместить измерительную часть прибора в месте, уровень освещённости которого нужно узнать, и направить к источнику света. Например, положить на письменный или компьютерный стол, подоконник, где стоит рассада и так далее. Потом нужно нажать соответствующую кнопку на корпусе и считать показатели с экрана.

Важно! Многие современные люксметры имеют дополнительную функцию — измеряют пульсацию, то есть неравномерность светового потока. Пульсировать могут самые разные осветительные приборы, мониторы, дисплеи… Между тем есть строгие нормы, согласно СанПиН, пульсация света в жилой комнате не должна превышать 10%, на рабочем месте перед монитором компьютера — 5%

Констатируем: для использования в быту вполне достаточно недорогого люксметра без дополнительных функций. Выбирайте портативные модели с достаточно большим дисплеем, простым управлением и меню. Не забудьте прочитать инструкцию! Профессионалы выбирают люксметры-пульсометры с возможностью подключения к ПК, дополнительными насадками и встроенной памятью.
