Люксметр. Знакомство с прибором для измерения освещённости

Устройство и принцип работы

Основой любого люксметра является фотоэлемент — полупроводниковое устройство, в котором световые кванты передают свою энергию электронам, в результате чего возникает электрический ток. Сила тока пропорциональна величине освещённости в том месте, где находится фотоприемник.

Другим элементом люксметра служит аналоговый или цифровой индикатор. В механических устройствах электрический ток, преобразуемый гальванометром, вызывает вращательное движение стрелки указателя. В цифровых приборах аналоговый сигнал (электрический ток) с помощью оптико-электронного конвертора преобразуется в цифровой с отображением результата на жидкокристаллическом дисплее. Конструктивно оба узла (фотоприемник и преобразователь) выполняются либо в виде самостоятельных элементов, соединённых между собой проводом, либо в общем корпусе.

Моноблок лучше подходит для оперативного проведения замеров, поскольку меньше весит и удобнее в работе. Однако возникают неудобства при измерении в труднодоступных местах, с разных направлений и регистрации при этом показаний. Поэтому при проведении аттестации рабочих мест чаще всего используют приборы с вынесенным фотодатчиком. Рассмотрим некоторые из наиболее распространённых моделей.

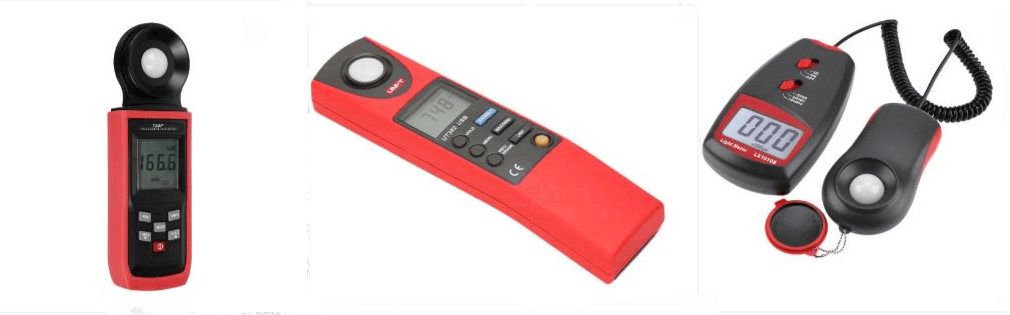

Разновидности фотометрических приборов

Виды фотометров

По типу табло

В зависимости от конструкции люксметры бывают аналоговыми (стрелочными) или цифровыми (электронными).

Стрелочный прибор надежный, простой, но не самый точный.

Стрелочный фотометр

Цифровой аппарат отличается высокой точностью замеров.

Цифровой фотометр

По расположению фотоэлемента

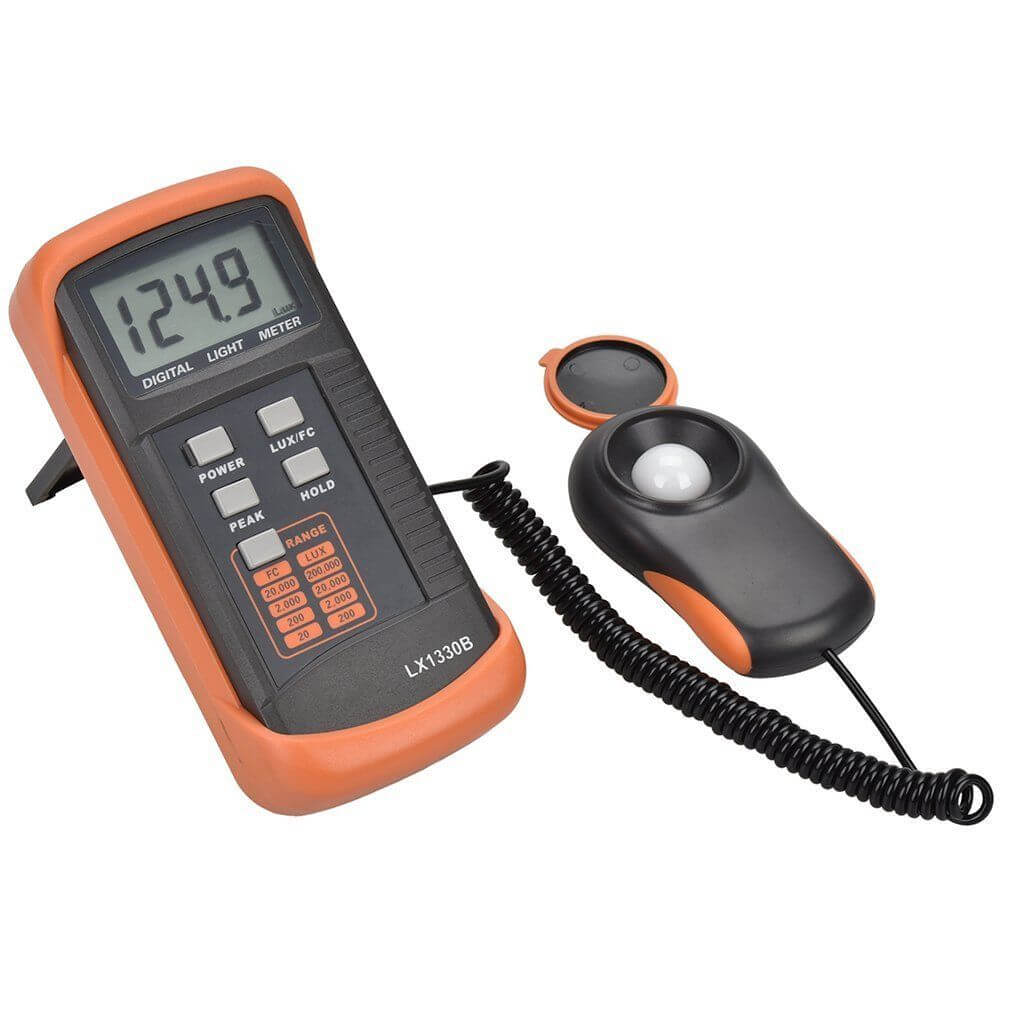

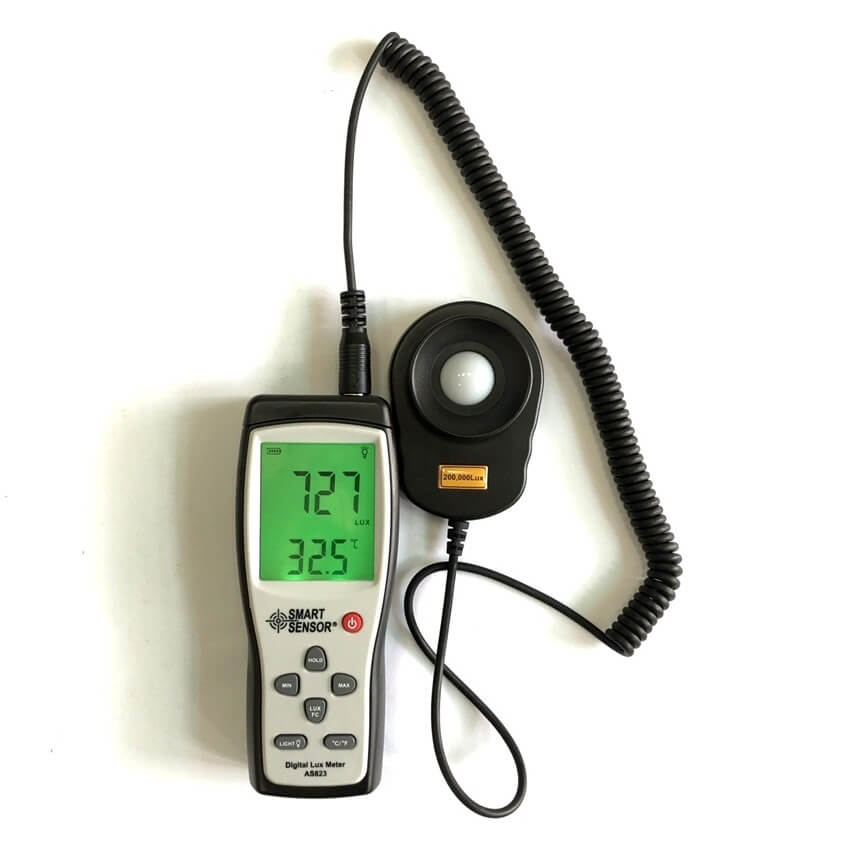

Существуют приборы с выносным фотодатчиком и моноблоки. В первом случае датчик и корпус соединены гибким проводом. Такая конструкция позволяет выполнять замеры в труднодоступных местах или для различно падающих световых лучей.

Моноблок меньше весит, имеет меньшие размеры. Лучше подходит для многочисленных постоянных замеров. Но в труднодоступных местах работать неудобно. Некоторые модели моноблоков оснащаются съемным датчиком.

По наличию функциональности

Уже упоминалось, что простые бытовые приборы замеряют только освещенность. Замеры делаются быстро, но высокой точностью они не отличаются.

Более сложные люксметры могут измерять дополнительные параметры: яркость, пульсацию и т.д.

Цифровые профессиональные модели снабжены специальными программами, которые сами рассчитывают многие параметры (например, среднюю освещенность), запоминают результат и синхронизируются с компьютером. Такие люксметры снабжаются светофильтрами для более точных результатов. В условиях повышенной яркости устройство комплектуется поглощающими светофильтрами. Примерная цена таких приборов составляет 15-30 тыс.рублей (и больше).

По типу материала корпуса

Современные люксметры изготавливаются из пластика. Для удобства многие модели имеют резиновые накладки по бокам.

Люксметр с резиновой накладкой

По типу питания

Портативные люксметры могут питаться от аккумуляторов или батареек. В первом случае прибор требует подзарядки от сети. Устройства на батарейках нуждаются в периодической замене элементов питания на новые.

По размеру и весу

Габариты зависят от размеров элементов питания. Большинство мобильных люксметров весят от 100 до 500 г.

В зависимости от типа размеры фотометров находятся в диапазоне:

80-200 мм по высоте;
50-800 мм по ширине.

История создания прибора

Современные люксметры

Впервые простейший фотометр изобрел граф Румфорд Бенджамин Томпсон. Произошло это довольно давно: в 18 веке. Прибор был простейшим, предназначался для изучения поглощения света различными веществами. С развитием фотометрии прибор совершенствовался, пока не были изобретены современные электронные люксметры.

Интересно, что Томпсон кроме оптики изучал термофизику, конвекцию в газах и жидкостях, науку о питании человека. Ученый изобрел камин, симпатические чернила, кухонную плиту, печь для обжига кирпичей. Особой популярностью в кризисные времена пользуется его рецепт его супа, которым массово кормят бездомных людей.

Как пользоваться люксметром?

Быстро и безопасно для фотоприемника найти нужный диапазон измерения можно, если действовать в определённой последовательности:

Установите на фотоприемник насадки с максимальным светопоглощением (К и Т), включите правую кнопку, что соответствует измерению максимальной освещённости — 100 000 лк. При отсутствии реакции измерительной стрелки включите левую (до 30 000 лк).
Если стрелка не шевелится, замените фильтр на более прозрачный (Р) и включайте в той же последовательности: сначала правую кнопку, затем левую.
При отсутствии шевеления установите мягкий фильтр (М) и произведите аналогичные манипуляции.
Если в этом случае при нажатой левой кнопке результат будет менее 5 лк, снимите базовую насадку К и заканчивайте поиск.

Чтобы отодвинуть измеряемую величину от области перекрытия двух шкал (в районе 5 – 20 делений), рекомендуется отсчёт измерения начинать с 5 делений по внутренней шкале, или с 20 по наружной. Для этой цели на шкалах отмечены точки начала отсчёта.

Помните: избыточное освещение селенового фотодатчика может повлиять на правильность измерений, поэтому соблюдайте приведённую последовательность действий.

Световой поток и освещенность

Прежде чем говорить об измерениях, необходимо в первую очередь уточнить основные понятия светотехнических величин. Довольно часто встречаются расхождения в терминологии, когда освещенность отождествляется со световым потоком.

Это совершенно разные величины, хотя и связанные между собой определенным образом. Например, световой поток характеризует тот или иной элемент освещения и касается именно этого источника света. Единицей измерения служит люмен, представляющий силу света, мощностью в одну канделу, расположенную в рамках телесного угла в 1 стерадиан.

Освещенность, в свою очередь, образуется от первой величины, поскольку она является световым потоком, воздействующим на единицу площади. Для определения этой величины существует специальная единица – люкс, полученная в результате освещения световым потоком в 1 люмен какой-либо поверхности, площадью 1 м2. Таким образом, освещенность не связана напрямую с источником освещения, а соотносится с окружающей средой.

В отличие от светового потока, представляющего собой постоянную величину, параметры освещенности в разных точках помещения будет отличаться под влиянием определенных местных условий:

Численность светильников, расположенных возле мест, где проводятся замеры.
Давление света, производимое всеми приборами освещения.
Дистанция до световых приборов.
Способность поверхностей, расположенных в помещении, к отражению света.

Немного теории

В интернете наблюдается большая путаница в научно-технических терминах, касающихся области светотехники. Один и тот же прибор называют по-разному. Рассматриваемое устройство — люксметр, например, иногда выдают за измеритель светового потока, хотя это не так.

Световой поток — это характеристика осветительного элемента, и говорить об этой величине можно только относительно конкретного источника освещения (лампы накаливания, газоразрядного элемента, светодиода и т. д.). Единицей этой характеристики в системе СИ является люмен (лм). Это сила света в 1 канделу (кд) в телесном угле 1 стерадиан (ср).

Измеряют этот параметр с помощью фотометрического шара (сферического интегратора) диаметром 1 или 2 метра, либо настольными интегрирующими сферами размером от 10 см до полуметра. Все эти приборы, естественно, не для бытового применения, поскольку цена даже небольшого отечественного прибора ТКА-КК1 для контроля светодиодов составляет 35 000 рублей.

Поток света, действующий на единицу площади, выражается освещённостью. Единица этой характеристики — люкс (лк) — результат освещения поверхности в 1 м² потоком, равным 1 люмену. Понятие «освещённость» относится не к источнику освещения, а к окружающей среде. Световой поток есть величина постоянная для каждого источника, в то время как освещённость в каждой точке помещения зависит от нескольких факторов:

количества источников, находящихся рядом с местом измерения;
светового давления каждого из них;
расстояния до источников;
отражающей способности предметов обстановки.

Что такое люксметр и для чего он нужен?

«Измеряй все, поддающееся измерению, а что не поддаётся — сделай измеряемым» — этот афоризм, приписываемый Галилею, подтверждает, что освещённость тоже можно измерить. Поскольку её единицей служит люкс (по-гречески — свет), то и прибор для измерения освещённости называется люксметр (метр — измеряю). Применяется как внутри помещения, так и на открытом пространстве. В каких случаях он используется?

Установлено, что как слабый, так и чрезмерно яркий свет действует неблагоприятно на протекающие в мозгу процессы. При недостатке освещения падает работоспособность, снижается концентрация внимания, возникает сонливость. Излишне яркий свет приводит к возбуждению нервной системы. И то, и другое создаёт предпосылки для несчастного случая. Поэтому в число плановых мероприятий по охране труда на рабочих местах входит и проверка освещения рабочих мест. ГОСТ Р 55710-2013 устанавливает нормы освещённости (в люксах) помещений различного назначения. Упрощенно, в офисе согласно санитарным нормам и правилам (СНИП) освещённость должна быть от 200 до 300 лк.

Процесс фотосинтеза у растений, в результате которого вырабатываются питательные вещества из углерода воздуха, происходит под воздействием света. При этом растения по-разному реагируют на температурные условия и уровень освещённости. Практически все культурные растения и большинство овощей хорошо развиваются в условиях умеренного освещения. Другие виды требовательны к высокой температуре и освещённости. Поэтому люксметры используют для контроля и поддержания требуемой освещённости для различных культур в тепличных хозяйствах, оранжереях, ботанических садах.

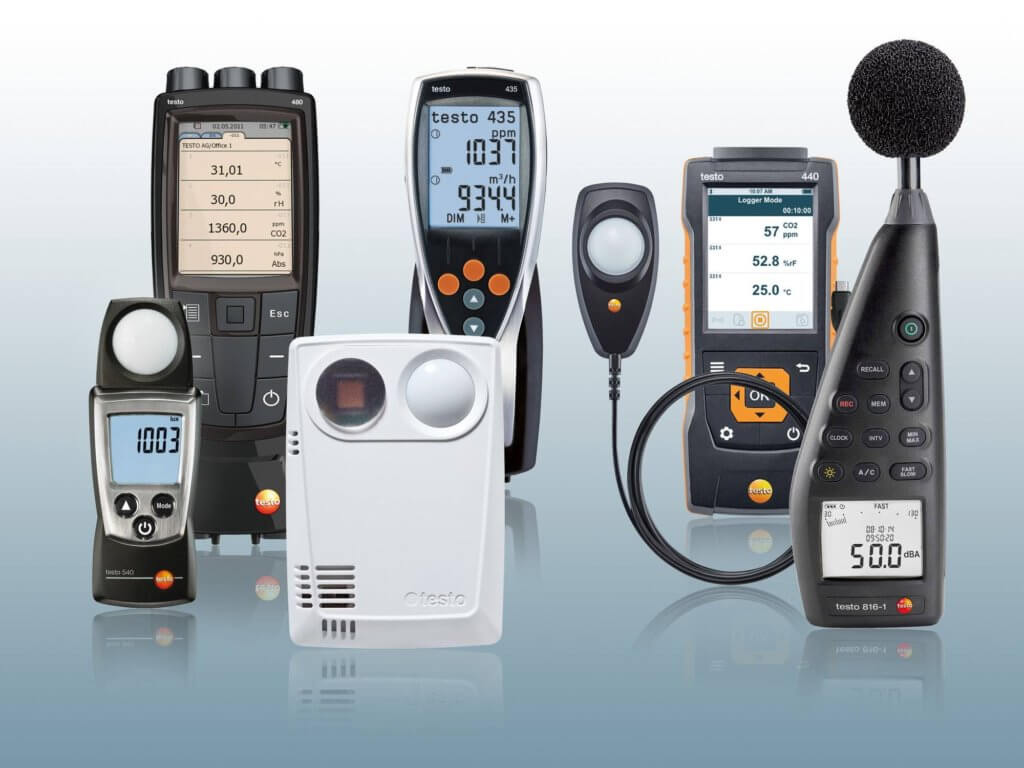

Люксометры Testo

Один из современных измерителей освещённости, наиболее популярных в России — цифровой люксметр Testo 540 (Германия). Прибор выполнен в одном объёме, фотоэлемент интегрирован с корпусом, благодаря чему повышается удобство использования: отсутствует соединительный провод, который может за что-то зацепиться, измерения можно производить одной рукой.

Формой и габаритами девайс напоминает сотовый телефон. Для индикации показаний служит такой же дисплей, а клавиатура содержит всего 3 кнопки: включения, выбор системы измерения (СИ или американская — фут-свеча) и сохранения результатов. Диапазон измерения: 0 – 100 000 лк или 0 – 93 000 фут-свечей.

Прибор как нельзя лучше подходит для применения в повседневной жизни. С его помощью можно измерять уровень освещения в жилых комнатах, школах, детских садах, в теплицах, помещениях для хранения картофеля и так далее. Обращаться с девайсом предельно просто: нажал кнопку включения, выбора системы (треугольник) и — все. Результат высветится практически мгновенно. Для сохранения результата измерения следует нажать кнопку «mode».

Цифровой прибор Testo 545 относится к классу профессиональных устройств для измерения освещённости среды. Светоприемник выполнен отдельно от электронного блока и соединяется с ним проводником. Отличается от младшего брата большими функциональными возможностями:

память для хранения до 3000 результатов измерений;
сохранение в памяти 99 мест измерения;
подключение к персональному компьютеру;
построение объёмного графика величины освещенности в пределах помещения;
распечатка данных на принтере.

Этот прибор используется в процессе измерении освещенности зданий, сооружений, а также улиц, дорог и других общественных мест. Цена люксметра Testo 540 сравнима с ценой прибора Ю-116 (около 10 тысяч), а Testo 545 продается за 35 тысяч рублей.

Люксметр является одним из наиболее доступных и в то же время эффективных приборов для измерения параметров освещённости объекта. Его использование обеспечивает комфортные условия для человека, как в производственной обстановке, так и в повседневной жизни. Надеемся, что предложенная статья поможет вам сориентироваться, выбирая прибор с нужными возможностями за приемлимую цену.

Сварочные инверторы. Рейтинг надёжности

Фрезы по дереву для ручного фрезера. Разбираемся в ассортименте

Что это такое – люксметр

Люксметр – мобильный прибор для замера уровень освещенности в пространстве. Название происходит от греческих слов, в переводе означающих «свет» и «измерять». Относится к разряду фотометров. Зачастую люксметры дополнительно измеряют другие характеристики света: коэффициент пульсации, яркость и т.д.

Устройство необходимо для:

проверки и контроля норм освещенности;
аттестации рабочих мест;
проведения исследований;
определения экспозиции в фотосъемках;
настройки яркости световой рекламы, сигнальных огней, ламп в оранжереях и теплицах;
измерения коэффициента пульсации мониторов, экранов при светодиодном и люминесцентном освещении;
поверки фактической освещенности при монтаже новых световых линий.

Прибор для измерения освещенности Ю-116

Устройство ещё советской разработки Ю-116 в диапазоне от 1 до 100 000 лк. Состоит из 2-х частей: селенового фотоэлемента и стрелочного гальванометра, служащего для замера показаний. Хранится в футляре в разобранном виде, что обеспечивает надёжную защиту от повреждений. Перед работой фотоприемник соединяют с преобразователем с помощью вилки.

На шкале измерителя имеются 2 концентрические дуговые шкалы. Внутренняя проградуирована от 0 до 30 лк, наружная — от 0 до 100. На фотоэлемент одета светорассеивающая насадка, состоящая из белой полупрозрачной пластмассы и непрозрачного кольца. Обозначена она буквой «К», измерения с ней производятся в указанных выше диапазонах. Имеются ещё 3 фильтра-насадки: М, Р и Т. При установке их параллельно с базовой насадкой К диапазон измерения увеличивается соответственно: в 10, 100 и 1000 раз.

Две кнопки на панели прибора предназначены для переключения с одной шкалы на другую. Когда включена левая кнопка, измерения производятся в диапазонах: 0 – 30, 0 – 300, 0 – 3000, 0 – 30 000 (при установке соответствующих насадок). При включённой правой: 0 – 100, 0 – 1 000, 0 – 10 000, 0 – 100 000. Кроме кнопок на корпусе имеется корректор для установки стрелочного индикатора в нулевое положение.

Люксметр Ю-117 отличается от предшественника лишь большим количеством кнопок. Вместо двух клавиш переключения шкал прибор оснащён пятью кнопками переключения диапазонов, благодаря чему повышается точность измерения. Добавлены также кнопки включения прибора, контроля питания и регулятор установки на ноль. Питание обеих моделей автономное — от гальванического элемента типа «Крона» напряжением 9 В. Цена приборов у разных продавцов — от 6 до 10 тысяч рублей.

Устройство и принцип работы

Основным рабочим узлом является фотоэлемент полупроводникового типа. За счет его энергия от световых квантов передается электронам. Образованный таким образом электрический поток может преобразовываться двумя способами.

В аналоговых приборах за счет гальванометра, который вызывает движение стрелки, это позволяет снять показания. В цифровом оборудовании использован оптико-электронный конвертер. Он оцифровывает данные и выводит их на дисплей.

Аналоговые варианты сейчас используются редко.

По сути, конструкция всегда состоит из датчика и преобразователя. Все измерения осуществляются в люксах. Диапазон широкий – от десятых долей до сотен тысяч Лк.

Материал

Чаще всего корпус изготавливается из ударопрочного пластика. Его качество зависит от сырья и стоимости прибора, в дорогих моделях материал долговечный, все элементы точно подогнаны друг к другу.

Также нередко на корпусе установлены прорезиненные накладки, которые делают хват удобнее и исключают выскальзывание прибора из рук. Как правило, эргономика тщательно продумывается для обеспечения наибольшего комфорта.

В вариантах с раздельной компоновкой фотодатчик находится в отдельном корпусе, который защищает его от ударов. Элементы соединены витым проводом в износостойкой изоляции.

Вес и размеры

Обычно масса оборудования не превышает 500 г. Самые компактные варианты весят чуть больше 100 г, что упрощает хранение и переноску и обеспечивает удобство пользования.

Что касается размеров, они меняются в широких пределах. Высота обычно составляет от 8 до 20 см, в то время как ширина может быть от 5 до 8 см при толщине 2-4 см. В раздельных компоновках надо учесть и фотоэлемент, который обычно имеет небольшие размеры.

Компактный вариант легко уместится в кармане.

Точность, погрешность и поверка

Первичную поверку всего внесенного в Государственный реестр средств измерения оборудования производят после его ремонта или при вводе в эксплуатацию нового изделия. Это общий порядок, актуальный для приборов, показания которых используются в рамках официальных проверок. Люксометры, применяемые для личных нужд, проверять необязательно.

Дальнейшие поверки производятся с периодичностью не реже 1 раза в год. Проверяются показатели погрешностей, чтобы определить точность. При необходимости делается калибровка фотоэлемента, чаще всего требуется спектральная коррекция фотодатчика.

ГОСТ 8.023-2014 дает всю информацию по проверке люксметров. Там есть необходимая информация, а также условия поверки.

Варианты для замеров в промышленности обязательно проходят поверку.

Выбираем люксметр

Для того, чтобы выбрать фотометр, определите, что именно вам нужно. Учитывайте:

Функциональность и тип люксметра(бытовой, профессиональный). Для бытовых измерений не нужен навороченный прибор, достаточно самого простого.
Диапазон измеряемой освещенности.
Точность замеров, погрешность.
Габаритные размеры. Удобнее, если прибором можно работать одной рукой.
Совместимость с компьютером.
Размер экрана и подсветка. Чем крупнее символы и экран, тем удобнее работать.
Цена.
Наличие поверки.

В целом, если люксметр необходим для быстрой, оперативной работы, то можно обойтись недорогим моноблоком с минимальным количеством функций.

Для профессиональных задач, например для аттестации рабочих мест, нужен профессиональный люксметр с минимальной погрешностью, поверкой, встроенной памятью с выносным датчиком.
