Лубрикатор для пневмоинструмента. Маленькая деталь правильной работы

Какое масло лить в лубрикатор. Масло для пневмосистемы (пневмоинструмента). Осмотры и ремонты

Для промышленной пневматики Camozzi лубрикация не является обязательной, т.к. при изготовлении закладывается консистентная смазка, рассчитанная на весь срок службы изделия. Но если Вы не используете фильтры масло-влагоотделители, то эта самзка со временем вымывается влагой находящейся в воздухе. В случае, если в систему уже подается дополнительная смазка (лубрикация) , то ее подачу нельзя прекращать, т.к. эта смазка тоже вымывает консистентную смазку. Максимальное количество подачи масла — 1 капля в минуту для машин со средним быстродействием. Рекомендуемая вязкость масла — 32 cSt при 40 град. Цельсия.

Применение маслораспылителей (лубрикаторов) необходимо в случаях, когда механизмы используются в экстремальных условиях с высокой частотой срабатывания — более 40 раз в минуту, или с высокой скоростью перемещения — более 1 м/с.

2. Пневмоинструмент.

Каждый инструмент на каждом воздуховоде должен оснащаться блоком подготовки воздуха, который состоит из масловлагоотделителя, регулятора давления, маслораспылителя (лубрикатора). Установка должна осуществляться как можно ближе к инструменту (до 5 метров) и выше его по вертикали. В случае отсутвия блока подготовки воздуха, смазка может непосредственно заливаться в отверстие для смазки на инструменте, не реже чем каждые пол часа работы. Для смазки пневмоинструмента необходимо использовать пневматическое масло с вязкостью ISO VG 32 или VG 40.

Влага в воздухе губительна для трущихся механизмов в инструменте, она вымывает смазку и вызывает коррозию металлических деталей.

Использовать компрессорное, моторное, трансмиссионное масло строго запрещается.

На складах нашей организации всегда в наличии масло для пневмосистемы и масло для пневмоинструмента.

Маслораспылители (лубрикаторы) поставляются с присоединительными размерами в пределах М5 — G1″.

Рабочая среда — воздух; конструкция — двухкамерная с распылителем и регулятором; материалы — алюминий, технополимер, NBR; рекомендуемое масло — Турбинное №1 (ISO Vg32).

Обычно, пневмоаппаратура используется без маслораспылителя (лубрикатора), так как в неё закладывается консистентная смазка, рассчитанная на весть срок службы. Если приводы используются в экстремальных условиях, например, высокая частота (до 40 и более раз в минуту) срабатывания и скорость перемещения (1 м/сек и более) или есть необходимости высокой плавности перемещения, необходимо применять воздух с распыленным маслом. Наша компания предлагает маслораспылители с однократным распылением масла, которые обеспечивают получение частиц масла от 0,01 до 0,003 мм.

Преимущества лубрикаторов

Использование таких механизмов является обязательным требованием для рациональной и эффективной работы пневмоинструмента. Применение лубрикаторов имеет множество достоинств:

  • Смазка в виде масла подаётся в конструкцию автоматически, что значительно уменьшает затраты сил и времени на обслуживание инструмента.
  • Подача масла существенно снижает процент износа: смазочные материалы уменьшают трение основных элементов оборудования и делают производительность намного выше.
  • Лубрикатор для пневмоинструмента позволяет серьёзно снизить риск незапланированных простоев, которые могут происходить по причине поломки оборудования.
  • Современные устройства отличаются компактностью и могут быть установлены в самых труднодоступных местах, при этом угол установки также варьируется.
  • Применение многоточечных лубрикаторов даёт возможность смазывать до 8 точек одновременно.

Что такое лубрикатор

Лубрикатор, или маслораспылитель, — это приспособление для создания взвеси масляных капель в сжатом воздухе, подаваемом для привода пневмоинструмента.

Далеко не всем потребителям сжатого воздуха необходимо подавать масловоздушную смесь по шлангу. Она приведет их в негодность или помешает нормальному функционированию. Для них, наоборот, необходимо пропускать воздушный поток через маслоотделитель, поглощающий капельки масла, попавшие в него в цилиндрах поршневого компрессора. Это такие потребители, как:

  • краскопульты и другие установки для распыления жидкостей и нанесения покрытий на поверхности;
  • пескоструйные установки;
  • приспособления для накачивания колес и других емкостей;
  • сопла для очистки поверхностей и продувки полостей деталей.

А вот для пневматических гайковертов, молотков, ножниц, шаберов- всех потребителей, содержащих подвижные детали и преобразующими энергию сжатого воздуха в механическую энергию вращения или возвратно-поступательного движения.

Полноценная смазка позволяет снизить трение между этими движущимися деталями, а также их износ. Отсутствие собственного масляного резервуара смазочной системы как таковой позволяет снизить вес, габариты и стоимость пневмоинструмента.

На сегодняшнем рынке пневмоооборудования представлено большое число моделей лубрикаторов, как автономных, крепящихся на шланг рядом с инструментом- потребителем, так и централизованных, закрепляемых на стене рядом с компрессором или распределительным узлом воздушной линии. Устройства позволяют управлять степенью насыщения масловоздушной смеси, подбирая оптимальный состав для каждого потребителя.

В ходе работы важно следить за уровнем и качеством масла в заправочном баке лубрикатора. Использование некачественного, несоответствующего условиям производителя оборудования или загрязненного масла может ускорить износ снабжаемого от станции инструмента или даже вывести его из строя

Ремонт пневматического инструмента, несмотря на кажущуюся простоту его устройства, требует наличия высококвалифицированных специалистов и специального оборудования. Самостоятельный ремонт без наличия опыта и приспособлений может окончательно вывести инструмент из строя.

Как работает лубрикатор для пневмоинструмента?

Это устройство представляет собой резервуар, корпус которого сделан из металла, надевающийся на входную часть пневматического оборудования и фиксирующийся на резьбовом соединении. При установке лубрикатор размещается после фильтра, который необходим для осушения воздушного потока. После того как воздух попадает внутрь, он обогащается масляными частицами и поступает дальше в сам инструмент.

Очень важно, чтобы расстояние шланга между лубрикатором и самим устройством было не более 10-12 метров: при большей длине распределение масла с воздухом проводится не так эффективно, а на стенках начинает образовываться конденсат, снижающий продуктивность работы. В случае, если подобной длины недостаточно, лучше применять лубрикаторы линейного типа, которые устанавливаются непосредственно перед инструментом. Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой

Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:

Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой. Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:

  • Фильтры-лубрикаторы, которые монтируются на самом инструменте между его ручкой и шлангом для поступления воздушного потока.
  • Воздушные приспособления, устанавливающиеся на компрессоре или системе распределения потока.

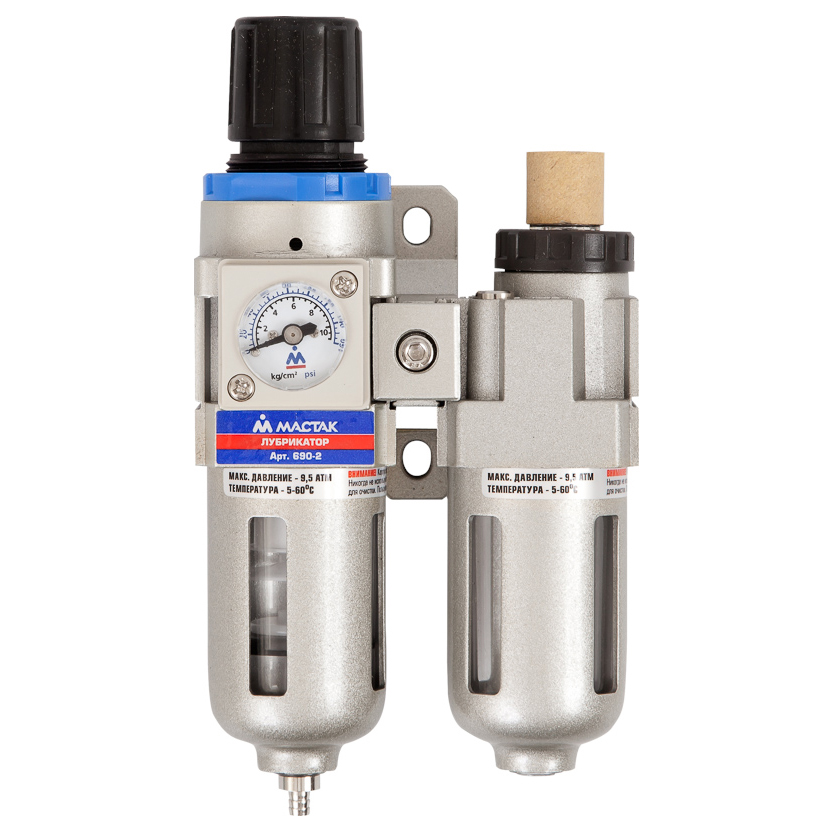

Модульные группы

Так как правильная подготовка воздуха невозможна без одновременного использования фильтров-осушителей и лубрикаторов, то при монтаже пневмолинии логично объединить их в одном корпусе с единым подключением. Такое устройство называются модульной группой или фильтром-лубрикатором и может дополнительно включать регулятор воздушного давления и манометр.

Фильтры-лубрикаторы отличаются сечением резьбового соединения, от которого напрямую зависит пропускная способность устройства. Поэтому для пневмогайковертов высокой мощности стоит выбирать модульные группы с резьбой 3/8″ и более.

Видео

Представленный список жидкостей не является эталоном. Лубрикаторное масло для пневмоинструмента подбирается исходя из личных предпочтений пользователя и заводских рекомендаций

При этом необходимо обратить внимание на вязкость, физические характеристики и биоразлагаемость формулы

Сжатый воздух используется для работы пневмо инструмента , который применяется во многих производственных и ремонтных сферах. Но воздух, выходящий из компрессорного оборудования, не готов к использованию без надлежащей подготовки. Находящийся в сжатом воздухе конденсат, масло и другие загрязнители могут нанести инструменту весомый ущерб, значительно сократив срок его службы. Поэтому воздух перед подачей в инструмент необходимо очистить и добавить смазку, установив в пневмолинию влагоотделитель и лубрикатор или модульную группу, которая обеспечивает комплексную подготовку.

Более подробно о подготовке сжатого воздуха рассказано в отдельной статье.

В большинстве пневоинструментов , например, в пневмогайковертах, пневмотрещотках, пневмозубилах, пневмошуруповертах и так далее, сжатый воздух используется для запуска привода(двигателя). Поэтому, кроме очистки воздуха, в воздушный поток должно поступать специальное масло, которое обеспечивает смазку трущихся внутренних механизмов.

Критерии выбора

Подбирая устройство, необходимо руководствоваться прежде всего тем, для каких работ требуется оборудование, каков их объем. Покупка оборудования должна быть, кроме всего прочего, еще и экономически оправданной.

Ключевыми служат следующие параметры:

  • Пропускная способность лубрикатора. Она должна быть не меньше, чем рабочий расход у подключаемого потребителя. Лучше предусмотреть 10-20% запас для пиковых нагрузок. Использование устройства с меньшей пропускной способностью приведет к падению эффективности работы потребителя и ухудшению условий смазки.
  • Рабочее давление. Разумеется, нельзя ставить прибор, рассчитанный на меньшее давление, чем потребляет нагрузка. Такой сосуд просто выйдет из строя. Слишком большой запас по давлению не улучшит условий работы оборудования, а приведет к неоправданному удорожанию планируемой покупки.
  • Примененные материалы. Сосуды, особенно рассчитанные на высокое давление, лучше выбирать металлические. Причем не любые китайские, а только высококачественные сплавы, производимые мировыми брендами. Последствия разрыва корпуса обойдутся существенно дороже.
  • Присоединительные размеры. Размеры и тип резьбы должны соответствовать потребителю. Применение переходников в этом случае крайне нежелательно. Многие производители прямо указывают на недопустимость такого подхода

Если у вас нет достаточного навыка в обращении с пневмоинструментом и организации воздушных линий, лучше привлечь для консультации опытного эксперта.

Обязательно нужно установить сепаратор водяных паров ДО лубрикатора или распределительного узла. Попадание влаги в устройство существенно снизит эффективность его работы. Снизится и качество смазки пневмоинструмента и его производительность. Продолжительная работы в таком режиме приведет к поломке и дорогостоящему ремонту.

В ходе работы следует систематически проверять уровень масла в резервуаре и своевременно пополнять его. Делать это лучше до начала работы, чтобы не пришлось прерываться в разгар рабочего дня.

Разновидности и куда устанавливается

Лубрикаторы подразделяются на:

В первом случае лубрикатор устанавливается стационарно в систему воздухоподготовки после регулятора давления или после влагоотделителя с регулятором. Вся система устанавливается как можно ближе к инструменту . Длина шланга между лубрикатором и пневматическим оборудованием не должна превышать 10 метров. Стоит помнить, что такой лубрикатор должен располагаться выше инструмента , так как масляная аэрозоль плохо перемещается вверх.

Многоточечный лубрикатор может обслуживать несколько постов с инструментом. Лубрикаторы могут иметь различные дюймовые диаметры впускного/выпускного отверстия, а также разные по объему колбы для масла.

Пропускная способность зависит от диаметра входного/выходного отверстия, поэтому лубрикатор стоит выбирать, исходя из количества потребляемого инструментом воздуха, чтобы обеспечить максимальную эффективность для всех операторов. Большинство моделей имеют специальный винт, который позволяет регулировать интенсивности подачи масла.

Во втором случае лубрикатор устанавливается сразу после рукоятки инструмента и обеспечивает смазкой единственный инструмент . К тому же, такой лубрикатор может быть установлен в пневмолинию вместе с магистральной моделью для обеспечения большей эффективности.

Как заливать масло

Перед тем, как заливать смазочный материал, необходимо отключить инструмент от линии и убедиться в том, что в его рабочих органах отсутствует остаточное давление. Для этого нужно несколько раз нажать на кнопку включения и дать воздуху выйти из инструмента. Далее нужно открыть крышку и аккуратно, используя воронку долить смазку из небольшой емкости. Категорически не рекомендуется доливать из больших канистр ил банок- разлив части масла и последующая уборка практически неминуемы. Многие производители оборудования и смазочных материалов включают в комплект поставки специальные мерные сосуды с носиком. Они сделаны из прозрачного пластика и позволяют за один раз и отмерить нужное количество, и аккуратно и без потерь залить его в емкость.

Иногда начинающие пользователи задают вопросы можно ли организовать смазку пневмоинструмента без портативного лубрикатора? Ответ прост: только если будет применен стационарный лубрикатор.

Выбор шлангов

Самые прочные на разрыв армированные маслобензостойкие шланги из резины. Такие сложно повредить даже колесом автомобиля, но и цена у них самая высокая. Более доступны гибридно-полимерные модели с неплохими рабочими характеристиками.

В первую очередь, следует определиться с сечением шланга, которое подбирается в соответствии с рекомендациями производителя инструмента. В общем случае, рекомендуется выбирать шланги диаметром 10 и 12 мм, чтобы впоследствии не возникло “бутылочного горлышка”. У двух моделей с одинаковым сечением могут быть разные характеристики прочности и рабочего давления, поэтому стоит уточнять эти параметры для каждой позиции отдельно.

При эксплуатации пневмолинии в автосервисе полезно использовать максимально гибкие шланги, ведь “дубовая” магистраль будет за все цепляться, легче заламываться и ее сложно перемещать по помещению. За это свойства отвечает параметр сгибаемости в характеристиках товара.

Что касается формы, то существует три варианта:

Вне зависимости от формы и материала изготовления, не рекомендуется использовать шланги более 15 м длиной, так как это приводит к потери мощности.

Масла для пневмоинструмента

Все товары Выбрать магазин
Сортировать по:Отображать по: товаров
Найдено товаров: 10

Защитить пневмодвигатель, поршни и другие внутренние детали от износа, коррозии и обгорания поможет масло для пневмоинструмента. На поверхности элементов оно образует защитную пленку, которая увеличивает срок службы подвижных и трущихся частей. Изготавливается из минеральных масел с добавлением антикоррозионных, адгезивных и противоизносных присадок и в процессе производства подвергается глубокой очистке.

2006 — 2020. ВсеИнструменты.ру

Цены в пунктах выдачи заказов и розничных магазинах компании ВсеИнструменты.ру могут отличаться от указанных на сайте.

Вы принимаете условия политики конфиденциальности и пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте ВсеИнструменты.ру.

Оценка статьи:

Сохранить себе в:

Какое масло заливать в лубрикатор для пневмоинструмента Ссылка на основную публикацию

Какое масло заливать

Иногда при закупке смазки для лубрикатора возникает искушение сэкономить. Приобретение дешевых масел невнятного происхождения от малоизвестных производителей кажется экономией только на первый взгляд. Такая подмена неминуемо приведет к нарушениям в работе маслоиспарителя, неравномерному насыщению воздушного потока смазочным материалом, ухудшению условий смазки пневмоинструмента, снижению его ресурса и выходу из строя.

Использовать нужно именно то масло, которое рекомендовано в инструкции к инструменту, либо масло из списка аналогов, допущенных производителем к применению.

Отдельно надо следить за чистотой смазки, отсутствием в нем химических загрязнений и механических включений. Такие «добавки» выведут из строя инструмент еще быстрее.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Лубрикатор для пневмоинструмента. Маленькая деталь правильной работы

При работе с любым пневматическим оборудованием необходимо следить за тем, чтобы в систему подавался очищенный воздух, который обогащён масляными частицами. С первой задачей справляется фильтр, а вот для второй необходим лубрикатор для пневмоинструмента. С помощью этого приспособления воздушный поток разбавляется маслом в процессе распыления, и это позволяет намного продлить срок службы всего оборудования и уменьшить показатели износа

Особенно важно это для тех, кто вынужден регулярно прибегать к использованию пневматических устройств (сотрудники мастерских, СТО, рабочие строительные бригады и пр.). Современные лубрикаторы имеют автономную конструкцию, их система позволяет откалибровать подачу смазочных материалов в процессе работы; таким образом, пневмоинструмент получает требуемое количество жидкости. В ходе работы можно контролировать уровень масла в ёмкости для заправки

При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора

В ходе работы можно контролировать уровень масла в ёмкости для заправки

При эксплуатации важно применять те виды расходных материалов, которые рекомендует производитель: использование некачественного или просто неподходящего масла приводит к сбоям работы не только оборудования, но и самого лубрикатора

Развитие технологий пневматического оборудования

Ближе к концу 19-ого века технологии начали развиваться стремительным темпом – это обстоятельство естественным образом сказалось и на пневмоинструменте. Новые модели были намного легче, компактнее и мощнее предыдущих. Так, например, американский инженер Г. Лайнер в 1897 году создал первый в мире портативный молотковый перфоратор, который весил не много ни мало 20 килограмм, на тот момент – это был достаточно лёгкий инструмент, за счёт чего устройство быстро обрело популярность и нашло своё применение в Американских и Европейских шахтах, а также при добыче золота в Африке и Мексике.

На сегодняшний день пневмоинструмент – это очень компактные и лёгкие приспособления, пользоваться, которыми максимально комфортно в любых условиях. Наибольшую популярность в производстве компрессорного оборудования и пневматического инструмента обрела известная компания SUMAKE. Инструмент Тайваньской компании подойдёт как для профессионального, так и для бытового использования, а качество порадует даже самого взыскательного пользователя.

Стоимость инструмента и что на неё влияет

После того, как уже выбрана конкретная модель, работники должны выбрать максимально релевантную стоимость, обязующуюся быстро окупиться. Требуется дешёвое изделие? Лучше поискать изделие с низкокачественными материалами изготовления. Но следует быть осторожным. Если на некачественный металл попадёт влага, это может стать причиной возникновения коррозии.

Видео: Обзор от мастера

Требуется марка отечественного производителя? В интернете много поставщиков, устанавливающих на свои устройства минимальную стоимость, чем зарубежные компании.

Так же, в простых магазинах для строительства легко найти специальное устройство, соответствующее необходимым нормам.

Лубрикаторы также называют маслораспылителями и предназначены они для подвода смазочного материала из резервуара к элементам пневмосистемы с помощью потока сжатого воздуха. Поставляемые маслораспылители — эжекторного типа. Воздушный поток, проходящий через лубрикатор, делится на основной и эжектирующий.

Эжектирующий поток вызывает местное понижение давления вследствие увеличения скоростного напора и разности давлений между резервуаром с маслом и камерой распыления. Этого перепада давления оказывается достаточным, чтобы масло могло подняться по вертикальной трубке вверх и далее через дросселирующий канал и изогнутую трубку попасть в виде капель в камеру распыления. В камере масло распыляется в воздушном потоке и попадает в виде масляного тумана в основной поток воздуха, который поступает в пневматическую систему.

Читать также: Скорость вращения токарного станка по дереву

В настоящее время рекомендуется использовать подвод смазочного материала к элементам пневмосистемы как можно меньше, так как в таких системах происходит выброс жидкой смазки в атмосферу. Применение лубрикаторов в пневматических системах является обязательным в случаях, когда в системе уже использовались маслораспылительные устройства, когда в системе используются пневмоцилиндры в стальных корпусах и когда в системе требуются высокие скорости перемещения штока цилиндра и применены пневмоцилиндры больших диаметров.

Достоинства минилубрикатора

Использование маслораспылителя является обязательным условием для работы пневмоинструмента. Производители в руководстве пользователя обязательно указывают перечень рекомендованных и совместимых с ним марок смазочных материалов.

Использование устройств имеет следующие достоинства:

Автоматизация подачи смазочных материалов в пневмооборудование. Это бережет рабочее время, затрачиваемое на обслуживание техники. Необходимо лишь следить за уровнем смазки в емкости.
Качественная масловоздушная смесь существенно снижает износ подвижных деталей пневмоинструмента и повышает его производительность. Кроме того, существенно продляется срок службы техники, сокращаются непроизводительные затраты на ее ремонт.
Снижаются потери ресурсов, случающиеся при поломках и остановке производства

Это особенно важно для предприятий, работающих в условиях непрерывного цикла.
Актуальные конструкции минилубрикаторов весьма компактны и не создают помех или неудобств при работе с инструментом в течение всей смены.
Многоточечные устройства позволяют осуществлять одномоментное снабжение до 8 различных потребителей. Для каждого может задаваться индивидуальный режим насыщения смеси смазочным материалом.

У старых моделей был недостаток- большая масса и габариты, мешавшие движениям работника и вызывавшие повышенную утомляемость при продолжительной работе.

Преимущества

Использование лубрикатора имеет целый ряд преимуществ:

  • смазочный материал попадает в инструмент непосредственно в процессе работы, что снижает время на его обслуживание;
  • непрерывная смазка оборудования существенно снижает его износ;
  • при использовании лубрикатора риск простоев из-за поломки инструмента уменьшается в разы;
  • современный вариант имеет небольшие размеры и может быть установлен сразу на ручке агрегата;
  • многоточечный тип позволяет обслуживать сразу несколько инструментов одновременно

Выбирая лубрикатор исходите из особенностей вашего пневмоинструмента и планируемых условий эксплуатации

Обратите внимание на соответствие его пропускной способности и мощности вашего оборудования, на максимально допустимое рабочее давление, размер и расположение резьбы. Также учитывайте количество оборудования, которое работает одновременно. Если на вашем объекте используется от двух и более пневмоинструментов, целесообразно приобрести многоточечный вариант, чтобы не терять время на постоянную переустановку с одного устройства на другое

Если на вашем объекте используется от двух и более пневмоинструментов, целесообразно приобрести многоточечный вариант, чтобы не терять время на постоянную переустановку с одного устройства на другое.

Важно помнить — своевременное приобретение лубрикатора поможет сэкономить время и деньги в будущем, продлить срок службы инструментов и сократить риск поломок

Разновидности

Лубрикаторы, предлагаемые для пневмоинструмента можно классифицировать по нескольким категориям

Прежде всего — по конструкции:

  • портативные, закрепляемые на входе пневмоинструмента;
  • стационарные, устанавливаемые около компрессора или распределительного центра.

По признаку объема резервуара:

  • портативные до 100 мл;
  • средние от 100 до 500 мл;
  • большие свыше 500 мл.

По материалу, из которого сделан резервуар и смесительная камера:

  • металл;
  • маслобензостойкий пластик;
  • смешанные конструкции.

По присоединительному размеру, дюймов.

  • 1/4;
  • 3/8;
  • 1/2.

Существует специальное оборудование для крупных производственных комплексов на большие размеры резьбы. Различают также устройства с внешней и внутренней резьбой

На эти нюансы необходимо обращать внимание при комплектации оборудования

Разновидности

В зависимости от моделей автоматические лубрикаторы могут отличаться различными параметрами. Например, они могут быть выполнены из металла или полимера. Отличаться вместительность резервуара, рабочим давлением, периодичностью подачи и объемом доставляемой смазки в установленный временной промежуток. Они могут быть одноточечными и многоточечными, то есть обеспечивать доставку смазочного вещества в одну или несколько точек одновременно. Кроме того, в их конструкции могут использоваться различные приводы:

  • гидравлический;
  • двигательный;
  • электрический;
  • электрохимический.

Последний вариант встречается во многих распространенных моделях. Он содержит газовый элемент, действие которого активизируется при помощи батарейки или аккумулятора после старта работы устройства. В резервуаре создается давление, которое приводит в действие поршень, вытесняющий нужный объем смазочного вещества.

Разновидность лубрикатора (а также помещенного в него смазочного элемента) определяется конечным пользователем на основании индивидуальных потребностей. Устройство подбирается в зависимости от вида производства, где оно будет использования, и сопутствующих требований.
