Лебедка своими руками

Изготовление лебедки

Было решено делать два барабана для равномерной намотки троса. Для изготовления щёк барабанов были приобретены разборные шкивы генератора ВАЗ.

Хотя такие шайбы можно изготовить и самому, но мне такой вариант понравился больше. Подшипники не понадобились.

Также был куплен трос длиной 10 м.

Вал с соответствующими шлицами найти не удалось, да особо и не искал, поэтому просто решил сделать вал из трубки и вварить её в шестерню.

Вал вставлялся в шестерню с зазором, чтобы его выбрать я решил сделать проставку из тонкостенной трубки.

Из тонкостенной трубки вырезал центрирующую вставку.

Так выглядит установленный вал.

Приварил вал к шестерне, остудил всю конструкцию в отработке. В отверстиях от заклёпок была нарезана резьба под винты.

Теперь нужно было расширить отверстия во внутренних щёках барабанов, для этого нужен токарь. Или хороший сверловщик)

Подготовленные к установке щёки.

Для уменьшения размеров конструкции шляпки винтов были спилены почти под корень, что дало экономию 11 мм и значительное уменьшение количества грязи, попадающей между щёками и корпусом трещётки.

А та грязь, которая туда всё равно попадёт, будет выходить обратно при шприцевании механизма. С помощью обломков отрезного круга толщиной 1 мм выровнял зазор между щёками и корпусом и обварил.

Получилось примерно так.

Для вида слегка покрасил.

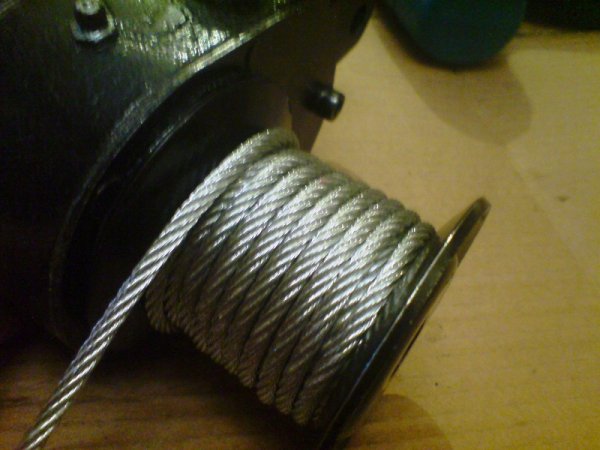

Первая намотка троса. Пока вручную, вряд ли в работе так же аккуратно будет наматываться.

Регулировать длину троса я решил, просто вытягивая излишки в сторону. Концы троса пропаял и слегка загнул.

Сначала я хотел найти какой-нибудь блок для троса, но решил сделать просто уравнитель с крюком, т.к. трос наматывается практически равномерно.

Для направляющих троса я решил использовать внутренние обоймы от однорядных шариковых подшипников.

Распилив внешние обоймы, извлёк внутренние, зачем-то распилив и их.

Направляющие решил приварить к полосе.

С обратной стороны приварил крюк, заранее подобрав такое положение, в котором место зацепа крюка будет находиться на одной линии с направляющими.

Покрасил для вида.

Решил провести небольшое испытание.

Специально закапываться не стал, но заторможенную машину такая лебёдка тянет. Если понадобится большее усилие, то на одном конце троса можно сделать петлю и накинуть её на барабан. Вместо уравнителя использовать блок. Таким образом наматываться будет одна сторона троса, вторая будет скользить по барабану. В этом случае блок даст удвоенную тягу.

Советы, касающиеся сборки и эксплуатации

При сборке самодельной лебёдки следует внимательно отнестись ко всем деталям. Это позволит избежать возможных неприятных последствий, которые могут проявиться из-за некачественной конструкции.

Ни в коем случае не надо форсировать процесс сборки. Как говорится, поспешишь — людей насмешишь
Лучше потратить лишний час, чтобы уже точно разобраться во всём, чем потом пожинать плоды своей поспешности.
Нужно обратить внимание на коммутацию и монтаж электрической проводки

Пульт управления лебёдкой рекомендуется закрепить подальше от вращающихся деталей
Это снизит риск получения травм, которые могут быть впоследствии получены по неосторожности или в результате поспешных действий.

Использование ручной рычажной лебёдки

Чтобы переместить груз в кузов автомобиля, волоком перетащить тушу зверя или вызволить застрявший на бездорожье автомобиль, используют ручную рычажную лебёдку. Монтажники называют её «лягушкой».

Можно приобрести готовое приспособление, но мастера-самоделкины делают устройство своими руками. Конструкция состоит из рамы с закреплённым внутри барабаном, к которому прикрепляется звёздочка от храпового механизма. К валу барабана присоединяется рукоятка, при многократном движении рычага груз поднимается как бы скачками, отсюда и название устройства. Храповик не позволит сорваться грузу.

Лебёдка для колодца

Приспособление, с помощью которого осуществляется подъём и опускание ёмкости в колодцах, также является лебёдкой. Это один из самых старых вариантов лебёдочной конструкции.

Сделать такое устройство можно из простейших материалов – бревна и рукоятки. Бревно используется в качестве барабана. Но, для большей производительности и долговечности лучше делать барабан из металлической трубы.

На торцы барабана монтируется вал. В случае использования бревенчатого барабана, в его торцы нужно забить стальной прут достаточно большой толщины. С одной из сторон вала крепится рукоятка.

На барабане надёжно фиксируется трос, цепь или прочная верёвка. Концы вала монтируются в посадочные места в колодце.

Как сделать лебедку из стартера

Как уже было указано ранее, наибольшей популярностью в среде автовладельцев пользуются электрические лебедки. Поэтому далее я расскажу, как при помощи базового набора материалов и собственных рук сделать лебедку с электрическом приводом. А главным помощником и, собственно, основным материалом для этого является автомобильный стартер. Я рекомендую использовать стартер, который в своей конструкции уже располагает планетарным редуктором. Если старые жигули еще не были разобраны на детали, то это, пожалуй, последний случай, когда они будут полезны для водителя, ведь именно в них находится такой стартер.

Итак, чтобы сделать лебедку из стартера, необходим следующий набор материалов:

барабан, который можно выполнить из трубы: к ним следует приварить щечки, толщина которых будет варьироваться в пределах 4-5 мм;
шестерни;
трос;
редуктор;
сварочный аппарат;
болгарка;
металлические лист, предназначенный для осуществления монтирования всей конструкции;
электропроводка;
измерительные приспособления;
собственно, сам стартер.

Далее я приведу пошаговую инструкцию создания лебедки из стартера старого ненужного автомобиля (или, как вариант, стартер можно приобрести в качестве отдельного механизма):

Создать площадку (желательно из толстого листа стали), на которой будет происходить монтирование всех составляющих.

Конструкция

Прежде чем приступать к изготовлению лебедки своими руками следует рассмотреть особенности конструкции. Устройство лебедки для авто может существенно отличаться, к примеру, по типу используемого привода при изготовлении.

Классическая конструкция автомобильной или мотолебедки имеет следующие особенности:

Барабан, на который проводится накручивание применяемой лебедки. Лебедки самодельные для автомобиля могут иметь различные размеры применяемого барабана. Стоит учитывать, с увеличением его размера можно проводить наматывание большого количества троса, но и нагрузка также повышается.
Привод. Конструкция предусматривает создание усилия, за счет которого и происходит наматывание троса. Существуют самые различные схемы привода, все они обладают определенными достоинствами и недостатками.
Очень часто устанавливается редуктор. Она предназначен для повышения передаваемого усилия на барабан.
Чертежи предусматривают и наличие самой различной основы. Стоит учитывать, что шасси должно обладать высокой устойчивостью к нагрузке, надежно крепиться к основанию.
Самодельная таль.

Скачать чертежи, по которым будет проводится создание конструкции можно в интернете. Технология сборки во многом зависит от сложности реализуемого проекта.

Лебедки для автомобилей: виды

Лебедка очень часто играет роль механизма для подъема грузов. С ее помощью можно перемещать их посредством волока по горизонтали. Конструкция нужна не только для того, чтобы вытаскивать автомобили из грязи или песка, ведь есть разные ее виды, не только автомобильные, но о данном материале речь идет только о них.

Если вы планируете собирать такой механизм своими руками, то должны знать, что есть разные вариации, которые отличаются такими параметрами, как:

технические характеристики;
габариты;
особенности конструкции.

На основании этих параметров есть несколько видов лебедок. Так, некоторые из них бывают ручными и представляют собой очень простую конструкцию, собрать которую своими руками не составит труда. Также они легко устанавливаются, имеют компактные параметры и не требуют больших вложений.

Но, с другой стороны, ручные изделия – самые трудозатратные. Ведь их применение требует немало физических сил. С помощью такого механизма можно перемешать грузы весом до одной тонны, но есть и исключения. Такая разновидность универсальна, в пути происходят разные случаи, и она может всегда прийти на помощь, но если ситуация слишком трудная, то такая конструкция не всегда сможет выручить.

Лебедки механического типа

Механические конструкции работают за счет силы мотора. Такой вариант достаточно надежен, но для тех, кто активно путешествует по плохим дорогам, он подходит не всегда. При большой мощности конструкция достаточно габаритная. Такие самодельные конструкции очень редко устанавливаются на автомобили, которые изначально были без лебедок, другие же машины уже оснащены механическими приспособлениями.

Читать также: Мангал смокер из газовых баллонов своими руками

Электрические и гидравлические лебедки

Наиболее популярными среди автомобилистов являются электрические лебедки. Они оснащены барабаном, вращение которого обусловлено электромотором, а он, в свою очередь, питается за счет автомобильного аккумулятора. При их использовании главное — не переборщить в плане энергии двигателя и не израсходовать ее до того момента, когда вы достигнете пункта назначения. Характеристики лебедки наиболее оптимальны во всех отношениях, с их помощью можно поднимать грузы весом свыше 4 тонн. Своими руками можно сделать лебедку даже для УАЗ, которая придет на помощь в трудных ситуациях.

Наиболее сложными в отношении конструкции являются гидравлические лебедки. Они оснащены такими приспособлениями, как:

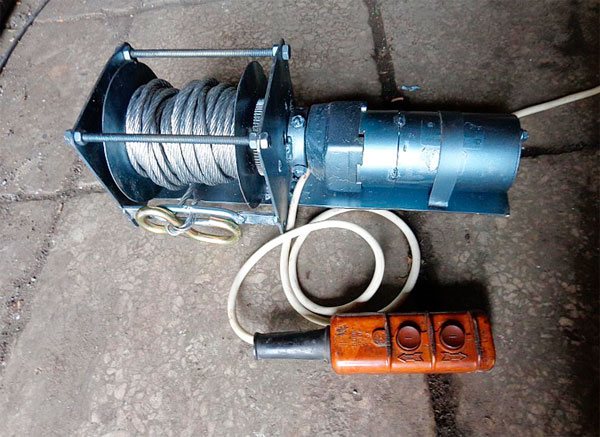

Лебёдка из стартера своими руками: чертежи, фото изготовления

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Боковые крышки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Установлены шпильки.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

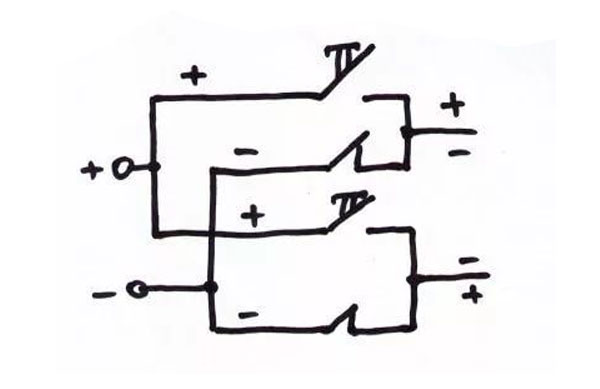

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

Лебёдка из дрели

Электропривод даже недорогих дрелей имеет подходящий крутящий момент, однако его обороты слишком высокие. Поэтому, чтобы сделать лебёдку, нужно использовать регулятор мощности. Лебёдка из дрели не подходит для длительной эксплуатации из-за перегрева.

Конструкция соответствует устройству простой ручной лебёдки. Но, в данном случае для приведения барабана в движение применяется дрель. К барабану крепится вал, фиксирующийся в патроне дрели.

Эксплуатировать агрегат можно только в домашних условиях, поскольку дрели подключаются к бытовой электросети. Существуют и модели на АКБ, но их мощности не хватит для перемещения тяжёлых грузов.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Для чего нужна лебёдка?

Если же автомобиль таким устройством не оснащён, то его можно приобрести и установить на своё транспортное средство. Но вполне можно сделать лебёдку своими руками. Многие автолюбители уже пользуются самодельными лебёдками из стартера. Между прочим, большинство утверждает, что самодельные лебёдки даже надёжнее, чем их заводские аналоги.

Существует несколько типов такого устройства. Различаются эти типы в зависимости от энергии, приводящей исполнительный механизм в движение. Нельзя сразу взять и сказать, какой из существующих типов лебёдки может называть предпочтительным и лучшим, так как они применяются в разных ситуациях.

Процесс изготовления

Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции. Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра. В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Если имеется тормоз, то он обычно включается автоматически, когда отпускается какая-нибудь кнопка и выключается при их нажатии.

Процесс изготовления

Выбрав конкретный двигатель для самодельной лебедки и самовытаскивателя, найдя к нему редуктор, необходимо приступать к производству основных деталей конструкции. Первым делом стоит задаться вопросом, из чего сделать барабан для намотки троса? Его можно изготовить из корпуса цилиндрического двигателя или из стальной трубы подходящего диаметра. В данном случае легче найти кусок с диаметром 100 мм. Это оптимальный вариант.

Далее, необходимо изготовить фланцы для барабана, которые привариваются к нему. В них жёстко вставлен вал, который опирается на несущую конструкцию — раму лебедки через подшипники. Вал посредством муфты соединяется со вторичным валом редуктора, корпус которого жестко присоединен к раме лебедка. К ней же закрепляется мотор.

Следует помнить о том, что планетарный и циклический редукторы требуют применения тормозных муфт, для чего можно использовать соленоид и тормозные щетки, которые будут прижиматься к валу. Тормоз нужен для того, чтобы более точно выполнять любые действия с лебедкой, особенно когда необходимо максимально аккуратно выполнять подъем или опускание груза.

К барабану необходимо прикрепить трос, для чего сверлится в трубе отверстие, куда продевается его один конец и механически закрепляется в цилиндре. Он пройдет через направляющее ушко, для плавности хода можно использовать дополнительный ролик. Если необходимо увеличить тяговое усилие, то можно использовать систему роликов. В таком случае конструкция лебедки усложнится и увеличится.

Управление работой лебедки организуется дистанционно пультом на радиочастоте или проводным способом. Можно купить готовые радиомодули приема/передачи сигналов или изготовить их самостоятельно. Проще и надёжнее воспользоваться проводным пультом. Вам потребуется задействовать всего 2 кнопки: намотки троса и смотки его.

Originally posted 2018-07-04 07:36:32.

Изготовление

Многие автомобилисты придерживаются мнения, что самодельные лебедки более надежные и долговечные. Если и приобретать подобную конструкцию на авто, то следует отдавать предпочтение дорогим вариантам исполнения от известных производителей.

Важным конструктивным элементом можно назвать барабан, на который наматывается трос. Изготовить барабан для лебедки можно своими руками при применении трубы определенного диаметра в качестве сырья. Толщина стенок трубы должна быть не менее 3 мм, так как в противном случае барабан под воздействием нагрузки деформируется. В данном случае понадобится сварочный инструмент, так как щеки крепятся именно сваркой.

Изготавливая лебедку своими руками также приходится проводить установку редуктора. Сегодня самодельный редуктор встречается крайне редко, так как проще всего его снять с другого механизма. В большинстве случаев проводится установка редукторов, которые применяются для открытия и закрытия дверей троллейбусов. При отсутствии подобного механизма к рассматриваемой задаче можно приспособить и другие разновидности редуктора.

Необходимые детали подбираются в зависимости от выбранного чертежа. К примеру, лебедка из дрели обладает своими особенностями, в большей степени подходит для мотоцикла, так как установленные механизм не рассчитан на высокую нагрузку. Рассматривая способы изготовления стоит учитывать, что в большинстве случаев применяется сварка для создания неразъемного соединения. Однако, сама конструкция к бамперу крепится зачастую болтами, так как нужно обеспечить возможность для обслуживания.

Типы лебедок

В продаже можно встретить самые различные варианты исполнения лебедки. Основной классификацией принято считать то, какой устанавливается привод. По этому показателю выделяют следующие конструкции:

Электрические конструкции на сегодняшний день получили самое широкое распространение. Это связано с тем, что подобная конструкция способна работать под весьма высокой нагрузкой. Как правило, питание установленного электромотора проходит от аккумулятора транспортного средства, а блок управления может быть расположен внутри автомобиля или снаружи.
Механическая лебедка проще всего в изготовлении. Большое распространение получила червячная конструкция, когда для передачи усилия и его увеличения устанавливается редуктор. Небольшая автолебедка механического типа предназначена для небольшого усилия.
Гидравлическая. Встречаются и конструкции гидравлического типа. Их принцип работы основан на подаче жидкости под большим давлением, за счет чего происходит перемещение подвижного элемента. Как правило, гидравлический привод устанавливается на конструкцию, предназначенную для транспортировки груза.

Чаще всего самодельная конструкция имеет механический привод, так как он проще в изготовлении и установке.

Ручная

Ручная лебедка своими руками довольно проста в изготовлении, что определило ее широкое распространение. Основным недостатком конструкции можно назвать ее довольно большие габаритные размеры. Ручная барабанная лебедка может существенно выходить за пределы автомобиля, а для ее установки требуется специальные бампер с широким посадочным местом.

Не стоит забывать также о том, что конструкция имеет ручной привод.

На момент, когда автомобиль застрял одновременно тянуть и управлять им не получится. Именно поэтому рассматриваемая конструкция сегодня встречается все реже.

Чертеж ручной лебедки

Электрическая

Как ранее было отмечено, довольно большое распространение получила конструкция с электрическим приводом. Это связано с тем, что самодельная электролебедка комфортна в использовании и рассчитана на достаточно высокую нагрузку. Ее особенностями назовем следующие моменты:

Высокий показатель КПД определяет то, что конструкция эффективнее справляется с поставленными задачами.
В качестве источника усилия может использоваться отдельный электродвигатель или генератор. При выборе варианта исполнения, при котором подключение лебедки проводится через генератор, следует быть осторожным, так как этот узел транспортного средства важен и не выдерживает перегрузок.
Электрическая автомобильная лебедка должна обладать высоким крутящим моментом. Кроме этого, уделяется довольно много внимания показателю потребления энергии. Это связано с тем, что в неподвижном состоянии транспортного средства большая часть питания будет поступать не от генератора, а аккумулятора. Слишком высокий показатель электропотребления может стать причиной быстрой разрядки аккумулятора. Однако, слишком низкий показатель электропотребления может стать причиной существенного снижения мощности устройства.

В последнее время большой популярностью стали пользоваться варианты исполнения, которые могут питаться от источника энергии 12 вольт. В подобном случае устройство лебедки подключается к прикуривателю или соответствующей розетке в автомобиле при ее наличии.

Гидравлическая

Гидравлическая лебедка считается наиболее сложным вариантом исполнения, так как конструкция представлена сочетанием следующих элементов:

Барабана с тросом.
Механического элемента, передающего вращение барабану.
Гидравлического привода.
Масляным насосом или компрессором.
Баком для масла.

Кроме этого, подобная автомобильная лебедка довольно сложна в изготовлении, имеет большие размеры. Сложность конструкции также определяет необходимость в выполнении периодического обслуживания.

Преимуществом варианта исполнения с гидравлическим приводом можно назвать низкий показатель энергопотребления и более высокую мощность. Лебедку подобного типа целесообразно устанавливать только на крупные внедорожники, которые имеют высокий показатель снаряженной массы. Кроме этого, конструкция подходит для автомобилей, которые часто применяются для движения по пересеченной местности.

Особенности установки лебедки на авто

К каждому автомобилю приходится придумывать свою крепежную конструкцию. Она должна обеспечивать монтаж лебедки к машине даже после попадания ее в глубокую грязь. Кроме того, места крепления должны быть исключительно надежными, чтобы не нарушить целостность автомобиля в процессе буксировки.

Наиболее оптимальным вариантом будет установка лебедки на верхнюю поверхность бампера. Такая схема становится возможной только при наличии надежного и прочного металлического бампера. Для монтажа сначала необходимо приставить лебедку к месту крепления и сделать разметку. Затем при помощи электродрели в бампере делаются сквозные отверстия. Крепится механизм к автомобилю при помощи болтов и гаек.
Не все бамперы делаются настолько прочными, чтобы на них можно было установить лебедку. В таких случаях необходимо делать специальные кронштейны, которые крепятся к раме или лонжеронам транспортного средства. Однако лучше всего вывести площадку для установки лебедки над бампером. Если автомобиль глубоко увязнет, то можно будет прикрепить лебедку и вытащить авто из трясины. При низко расположенном креплении сложнее будет установить механизм и освободить машину из грязевого плена.

Владельцу автомобиля желательно предусмотреть площадку для крепления лебедки и в задней части машины. Ведь не всегда подходящая опора для привязывания троса будет находиться спереди.

При выборе лебедки автомобилист должен руководствоваться характеристиками своего автомобиля. Не любая промышленная модель идеально подойдет к машине. Поэтому придется сделать доработку магазинной продукции или мастерить свою конструкцию. В любом случае сделанная и установленная лебедка должна без проблем справляться с извлечением транспортного средства из болота или песка.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

полиспасты;
барабанные конструкции;
рычажный механизм.

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями. Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя. Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической.

Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.

Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора

При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн

Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками.
Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

Facebook X ВКонтакте
