Настройка прибора
Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.
После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.
Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).
Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.
Вариант №1 – Используем ровную подставку
В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:
- обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
- пузырьковый строительный уровень;
- деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
- небольшой кусок резины;
- лист фанеры либо доски по длине уровня.
Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:
Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже. Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом
Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего. Вот и вся инструкция по изготовлению
Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени
Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.
Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!
Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).
Самому произвести юстировку можно так:
- В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.
- Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
- Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
- На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
- Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
- В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.
С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.
Что такое лазерный уровень
Лазерный уровень или нивелир — прибор, выполняющий построение световых линий на вертикальных или горизонтальных плоскостях помещения. Назначение устройства — ускорение и обеспечение высокой точности разметки стен, пола или потолка жилых или общественных помещений. Традиционные методы выполнения разметочных работ требуют немалого времени. Используются отвесы и пузырьковые строительные уровни, способные обеспечить достаточную точность измерений, но допускающие высокую погрешность, неустойчивость показаний. Особенно это проявляется в крупных помещениях с неровными плоскостями, где очень сложно нанести ровную линию традиционными способами. Приходится натягивать шнуры, неоднократно проверяя их положение, следить за их состоянием, тогда как лазерный нивелир надо только включить. Для этих операций требуется помощник, а с лазерным уровнем прекрасно управляется один человек.
Точность и скорость разметки многократно увеличивают производительность работ, обеспечивают высокое качество выполнения отделки или установки оборудования
Работа прибора основана на использовании одного, двух или трёх лазерных лучей и системы развёртки или фокусировки, в зависимости от типа конструкции. Луч света, испускаемый лазером, проходит через определённую систему фокусировки и показывает точку, прямую полосу или плоскость (одну, две или три), позволяя быстро и точно нанести на поверхность нужные отметки или начинать работы прямо по видимым линиям. Прибор устанавливается на ровную плотную площадку или на собственный штатив, обеспечивающий устойчивость и неподвижность устройства.
Назначение и классификация приборов
Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.
Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.
На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:
- подставка в виде штатива;
- магнитные крепления;
- кронштейн;
- специальные крепящие ремни.
Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:
- Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
- Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
- Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.
Что будем делать?
Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.
Лазерный 3D нивелир и лазерный уровень
В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.
Что мы имеем?
Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:
Видео: самодельный мини лазерный нивелир
Но на поверку оказывается, что конечная точность разметки никуда не годится. А при пользовании «новым, хорошим» фирменным лазерным нивелиром всплывает еще одно обстоятельство: в процессе работы нередко требуется доюстировка прибора. Что практически сводит на нет сокращение трудозатрат. Попробуем разобраться, почему так и как поправить дело. Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.
Устройство лазерного уровня и порядок его использования
Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.
Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.
Устройство и способы юстировки самодельного лазерного нивелира
Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:
Видео: перезаряжаемый нивелир из лазерного модуля
Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:
Видео: лазерный уровень из канализационной трубы
Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.
Этапы процесса изготовления
Устройство лазерной указки.
Существует 2 варианта, как сделать лазерный уровень своими руками, и в обоих случаях главным составляющим элементом конструкции выступает лазерная указка.
В результате получится прибор, который будет отбивать одну точку на плоскости, а не проецировать на стену горизонтальную или вертикальную линию, как промышленные лазерные уровни. Для такого проецирования лучей используются специальные линзы.
Самодельный лазерный уровень на треноге
Изначально необходимо преобразовать лазерную указку. Берется насадка без рисунка и заклеивается кусочком листа картона. Максимально точно в центре картона проделывают небольшое круглое отверстие. Его можно сделать при помощи иголки или шила. Если все правильно, то при направлении луча лазера на стену должна быть видна четкая точка.
Следующим этапом изготовления лазерного уровня идет крепление лазерной указки. Ее необходимо закрепить при помощи хомутов к пористой резине, которая, в свою очередь, крепится к пузырьковому строительному уровню. Резина будет служить амортизатором и регулятором угла наклона лазера.
Принцип работы самодельного лазерного уровня.
Берут брус и на один его край при помощи болта крепят фанеру, чтобы получилась подставка. Она должна вращаться. Второй край бруса заостряют и забивают в землю. Использование треноги позволяет применять данный уровень в помещении.
Забиваем кол или устанавливаем треногу согласно линии горизонта пузырькового строительного уровня. Когда тренога будет находиться в полном нуле, можно включать лазер. Точка света луча на стене отмечается строительным карандашом, а затем немного поворачиваем подставку и делаем на стене еще одну отметку. Сделав несколько таких отметок и соединив их в одну линию, получим линию горизонта.
Лазерный уровень на пенопласте
Это более простой способ изготовления лазерного уровня «на скорую руку». Понадобится кусок пенопласта, емкость с водой и лазерная указка. Как и в первом случае, указку нужно преобразовать. В качестве емкости для воды можно использовать таз или ведро.
К куску пенопласта прикрепляется преобразованная указка. Это можно сделать при помощи хомута или резинки. Пенопласт пускается на воду, и включают луч. Как только колыхание воды в емкости успокоится, на стене делают отметку и поворачивают пенопласт дальше, вокруг своей оси и повторяют процедуру. Все отметки будут находиться в одной горизонтальной плоскости.
Конечно, нельзя не отметить, что современные промышленные приборы значительно упрощают работу, так как, кроме горизонтальной, они способны проектировать вертикальную линию. Чтобы восполнить недостающую вертикальную линию, достаточно сделать отвес. Для его изготовления понадобится средней толщины нить и груз, к которому она привязывается. Вместо нити можно использовать леску, а в качестве самого отвеса крупный болт или гайку.
Свободный конец нити прикладывают к самому верху стены, у потолка, а второй конец, тот, что с грузом, опускают вниз. Груз не должен касаться пола, он находится в подвешенном состоянии.
Для чего нужен прибор
Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:
- разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
- разметка и определение направления;
- поверхностное выравнивание пола, стен и потолка;
- обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
- проведение коммуникационных магистралей;
- установка переборок и подвесных аксессуаров;
- монтаж лестничных пролётов.
В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.
Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.
Выравнивание половых, стеновых и потолочных поверхностей
При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.
Какое освещение Вы предпочитаете
ВстроенноеЛюстра
При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным
Укладка керамической плитки
Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.
Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов
Поклейка обоев
Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.
Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров
Сборка корпусной мебели
Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.
Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор
Перепланировка
Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.
При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля
Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.
Что такое лазерный уровень
В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.
Лазеры бывают трёх типов:
- призменные;
- ротационные;
- точечные.
Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.
Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом
Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.
Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру
Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.
Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях
Полноценный уровень из остатков лазерного принтера и указки
Для тех, кто не ищет легких путей, потребуется:
- лазерный блок от неработающего принтера;
- лазерная указка;
- моторчик от любой детской игрушки или из сломанного CD-привода;
- резиновый пассик;
- кнопка и батарейка на 9 В (крона);
- пистолет с термоклеем;
- шлицевая и крестовая отвертки;
- паяльник с припоем.

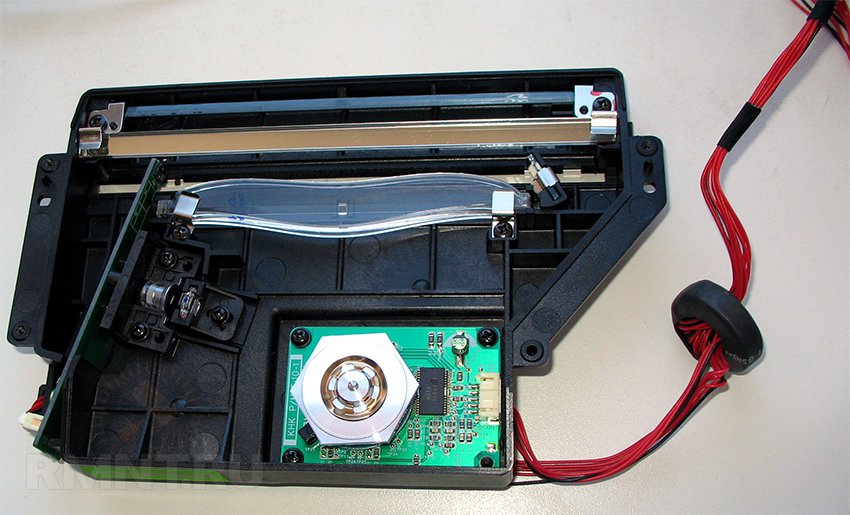

Снимите крышку лазерного блока. Под ней обнаружится шестигранник или квадрат, закрепленный на шаговом приводе, криволинейная линза и зеркало, а также родной лазер. Однако последний выдает невидимый цвет, так что пойдет под замену на лазерную указку. Луч от лазера, попадая на боковые грани шестиугольника под углом, отражается в линзу, а после через зеркало в выходную щель. Шестигранник постоянно вращается и точка от лазера очень быстро прорисовывает линию, мерцание которой даже не бросается в глаза.
Управлять драйвером привода для зеркального шестигранника очень сложно. Куда проще закрепить сторонний привод и соединить его вал с шестигранником с помощью пассика.
Замерьте расстояние от оси шестигранника, на котором можно установить моторчик так, чтобы пассик был слегка натянутым. Получится сектор, по окружности проходящий по корпусу. Выберите место, в котором моторчик не будет мешать лучу лазера и его легко можно закрепить с помощью клея. При необходимости просверлите отверстие и установите моторчик, соедините его вал с осью шестигранника.
Демонтируйте родной радиатор с лазером и платой его драйвера. Закрепите лазерную линейку так, чтобы она светила в том же направлению.
Остается запитать мотор. Подсоедините последовательно моторчик, кнопку и батарейку крону. По желанию подключается и лазерная указка к той же батарейке, причем параллельно моторчику.
По бокам от выходной щели на корпусе лазерного блока фиксируются два шурупа или шпильки из проволоки 2,5 мм или более. К ним привязывается нить, и далее лазерным уровнем можно пользоваться, как в предыдущем варианте.
На видео вариант самодельного нивелира с использованием зеркала
Для выставления линии в горизонтальной плоскости используется пузырьковый уровень. Вполне возможно, что придется настроить фокус указки, так что верхний декоративный колпачок лучше сразу снять и пассатижами подправить форму луча так, чтобы именно на выходе всей конструкции получить тонкую линию.
Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью
Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор
Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.
