Латунь: состав сплава, характеристики, марки

Физико-химические свойства латунных сплавов

По внешнему виду латунь напоминают бронзу, из-за чего их путают или даже отождествляют. Но в бронзе основным легирующим компонентом является олово, а не цинк, поэтому это два совершенно разных медьсодержащих металла с существенно отличающимися физико-химическими свойствами.

Цинк (Zn, Zincum) находится на 30-й позиции в периодической таблице Менделеева. Он входит в побочную подгруппу второй группы четвертого периода. В нормальных условиях чистый цинк представляет собой хрупкий металл с характерным голубоватым оттенком. На воздухе он быстро окисляется, а если палочку из цинка согнуть, слышен характерный треск (этим цинк напоминает олово). В природе чистый цинк не встречается.

Медь (Cu, Cuprum) в периодической таблице расположилась прямо перед цинком – на 29-й позиции. Она относится к элементам одиннадцатой группы четвертого периода. В чистом виде представляет собой мягкий пластичный металл розово-золотого цвета. В естественных условиях поверхность очищенной меди быстро окисляется, вступая в соединение с кислородом воздуха. Несмотря на это, встречается в самородном виде, благодаря чему стала одним из первых металлов, известных человеку. Наиболее древние медные изделия, найденные при раскопках селения Чатал-Гююк (Турция), датируются 7500-м годом до нашей эры.

Свойства латуни

Температура плавления латуни составляет 880–950 °C, причём, чем выше содержание цинка, тем ниже будет температура плавления. Она отлично поддаётся обработке давлением, имеет высокие механические свойства, неплохую устойчивость к коррозии. Однако, например, бронза выигрывает у латуни в прочности и коррозийной устойчивости. А также она неустойчива в морской воде, углекислых растворах и в органических кислотах. Неприятным свойством сплава является его потемнение на открытом воздухе, для предотвращения этого латунные изделия покрывают лаком. Латунные детали не теряют пластичность при понижении температуры, что делает их хорошим конструкционным материалом.

Латунь и медь очень схожи внешне, и непрофессионалу будет сложно разграничить их. Первая имеет повышенную твёрдость и износоустойчивость, но является менее тугоплавкой. При этом латунный сплав значительно удобнее в обработке за счёт высокой ковкости и вязкости. Он превосходит медь и по коррозийной стойкости, причём более высокая температура повышает скорость образования коррозии, источником которой могут стать высокая влажность, повышенное содержание аммиака и сернистого газа в воздухе. Для её предупреждения латунные изделия подлежат обжигу при низких температурах после обработки.

Свойства отдельных видов латуней

Деформируемые латуни — такие сплавы, в которых содержание цинка менее 10%, их ещё называют томпак. Томпак пластичен, не ржавеет и обладает низкой силой трения. Томпак хорошо сваривается со сталью и имеет золотистый оттенок.

Литейная латунь предназначена для создания изделий путём литья. Содержание меди в ней варьируется от 50 до 80%. Такой сплав не подвержен ржавчине, не подвержен деформации посредством трения с другими материалами, хорошо сопротивляется силовому внешнему воздействию (высокие механические свойства), не имеет склонности к распаду. А также, благодаря жидкому состоянию, металл удобен в обработке, что позволяет залить его в любую форму.

Автоматная латунь — сплав, обязательным элементом которого является свинец, позволяющий получать короткую стружку при обработке изделия в автоматизированном режиме, что снижает износ разделяющего механизма, повышая скорость работы.

Влияние легирующих элементов на свойства сплава

Легирующий элемент — такой элемент, который добавляется в металл, для изменения его структуры и химического состава.

• За счёт алюминия достигается снижение летучести сплава, так как на поверхности расплавленной латуни появляется защитный слой из оксида алюминия.
• Магний используют, как правило, в сочетании с железом и алюминием для достижения повышенной прочности и коррозийной стойкости изделия.
• Никель защищает сплав от отрицательного влияния процессов окисления
• Свинец является самым распространённым легирующим элементом, который повышает пластичность и ковкость, а также качество резки металла.
• Кремний влияет на прочность и твёрдость сплава, а в сочетании со свинцом повышает антифрикционные свойства, что делает такой сплав конкурентноспособным даже с оловянной бронзой.
• Добавление олова обусловлено использованием латуни в морской воде, так как оно повышает прочность и антикорозийность металла.

Сферы применения латуни

Во всём мире потребление цинка для производства этого сплава оценивается в два миллиона тонн, причём половина этого количества представлена ломом цинковых изделий. Латунь для технических целей получают, сплавливая примерно равные количества меди и цинка. Все латунные изделия можно подразделить на три основных вида, определяющих направления их применения:

деформируемые – содержат цинка менее десяти процентов, их второе название томпак, он обладает хорошей пластичностью, не подвержен коррозии и хорошо скользит по металлу. У него прекрасная свариваемость со сталью и отличный цветовой оттенок – под золото;

литейные – их название говорит об основном направлении применения, производство предметов способом литья, состоят они на 50–80% из меди. Сплав устойчив к коррозии, не деформируется при трении о другие металлы, очень прочный и нехрупкий

В расплаве его несложно заливать в формы любой конфигурации;

автоматные – это сплавы с присадкой свинца, такое сочетание даёт возможность выходу из-под резца дискретной стружки, что очень важно при обработке изделий в автоматизированном положении – снижается износ деталей станка и возрастает скорость обработки.

Один из самых востребованных металлов во всём мире – это латунь. Применение этого сплава затрагивает практически все отрасли народного хозяйства. Простые сплавы с добавкой цинка в пределах 20% используют для изготовления деталей машин и механизмов, теплообменных аппаратов.

На изготовление штампованных предметов идут сплавы с включением цинка до 40%, а если такие сплавы легированы присадками, их применяют в судостроении и машиностроении, самолётостроении и строительстве, в часовой промышленности и т. д. Из томпака делают предметы художественного назначения, различную бижутерию и другие атрибуты, в том числе знаки воинского различия.

Литейная латунь является материалом для изготовления деталей, работающих в условиях агрессивной среды. Из автоматной изготавливают метизы – шурупы, в том числе и саморезные, гайки с болтами и шпильки. Сплав немагнитный, его используют там, где это свойство востребовано, например, для изготовления деталей компасов. Повышенная теплоёмкость обусловливает его применение в тепловых приборах, так самовары издавна изготавливали из латуни. Церковная утварь – это ещё одна сфера применения этого золотистого сплава.

В ювелирном деле латунь ценится не меньше, чем благородные металлы, которые ею имитируются при изготовлении украшений и бижутерии. Специалисты разделяют латунные изделия на три группы:

• со средним содержанием цинка, жёлтого цвета;
• золотистого цвета, с незначительным количеством цинка;
• зелёного цвета, с большим количеством цинка в составе сплава.

Наиболее приближенный к окраске золота цвет латунь имеет при пятнадцати процентах цинка и присадке алюминия в количестве 5%. Зачастую этим свойством пользуются нечестные люди, подделывая золотые украшения, хотя плотности золота и подделки несопоставимы. Чистят латунные изделия щавелевой кислотой.

Влияние примесей на свойства

Примеси не являются основными легирующими элементами простых латуней, но они влияют на свойства сплавов. Получить сплав без примесных атомов практически невозможно, т. к. посторонние элементы содержатся в сырье для производства меди и цинка. Сверхчистые металлы имеют высокую стоимость и их применение узкоспециализированно и не оправдано для массового производства. Количество примесей контролируется стандартами, что гарантирует механические и технологические свойства марочных сплавов меди.

Отрицательно влияют на свойства латуней легкоплавкие примеси, которые ограниченно растворяются в медно-цинковых сплавах. Легкоплавкие включения в составе латуни выделяются по границам зерен и ухудшают пластические свойства при горячей деформации. Однофазные α-латуни наиболее чувствительны к таким примесям.

Примеси, которые не образуют самостоятельных фаз, не влияют отрицательно на механические и технологические свойства латуней.

• Алюминий находится полностью в твердом растворе и как примесь не ухудшает свойства латуней. Малые добавки алюминия при плавке образуют на поверхности расплава защитную пленку из оксида алюминия. Это препятствует испарению и угару цинка.
• Никель и марганец в малых концентрациях входят в твердый раствор и слабо влияют на физические, механические и технологические свойства латуней. Никель поднимает температуру рекристаллизации латуней.
• Железо при комнатной температуре имеет низкую растворимость в медно-цинковом твердом растворе и образует в латунях самостоятельную γ_Fe-фазу. Эта ферромагнитная фаза существенно изменяет магнитные свойства латуней. В составе антимагнитной латуни концентрация железа не превышает 0,03 %. Железо повышает прочностные и технологические качества сплавов, т. к. затрудняет рекристаллизацию и измельчает зерно.
• Кремний — примесь, которая входит в твердый раствор. Кремний улучшает пайку и сварку латуней, повышает стойкость к коррозионнму растрескиванию.
• Висмут требует особого контроля, он не растворяется в латунях сплавах в твердом состоянии и создает легкоплавкую эвтектику на границах зерен, которая состоит из чистого висмута. Висмут провоцирует горячеломкость латуней, оказыва более сильное влияние на однофазные. Его концентрация в латунях лимитировано 0,002—0,003%
• Свинец слабо растворим в медно-цинковых сплавах в твердом состоянии и при затвердевании выделяется в элементарном виде на границах зерен в форме мелких частиц сферической формы. Примеси свинца ухудшают пластичность α-латуней при повышенных температурах. Свинец провоцирует горячеломкость, особенно однофазных латуней, поэтому содержание свинца в двойных α-сплавах не превышает 0,03 %. Добавки свинца в состав латуни улучшают обрабатываемость резанием.
• Сурьма — вредная примесь в медно-цинковых сплавах. Она ухудшает технологическую пластичность при горячей и холодной обработках давлением. Концентрации сурьмы до 0,1% в двухфазных латунях препятствуют обесцинкованию.
• Мышьяк растворяется в твердой меди до 5%по массе при температуре 25°С, но в медно-цинковом твердом растворе его растворимость не более 0,1%. Хрупкая промежуточная фаза As₂Zn образуется при концентрация мышьяка более 0,5%, Эта фаза выделяется в виде прослоек на границах зерен, что приводит к ломкости латуней. Мышьяк в малых количествах 0,025—0,06 % при микродобавках защищает латуни от коррозионного растрескивания и обесцинкования в морской воде.
• Фосфор малорастворим в медно-цинковых сплавах при затвердевании. В твердом растворе фосфор образует промежуточную фазу, которая повышает твердость и сильно снижает пластические свойства латуней. Небольшие количества фосфора повышают механические свойства латуней и уменьшают диаметр зерен отливок. Скорость роста зерен в деформированных латунях увеличивается из-за фосфора во время рекристаллизацонного отжига. Медно-цинковые сплавы не нуждаются в раскислении фосфором, т. к. цинк — более сильный раскислитель, чем фосфор В промышленных марках латуней содержание фосфора не превышает 0,005—0,01 %

Производство латуни

Получение этого металлического сплава — очень сложная процедура. Суть в том, что медь, цинк и иные элементы обладают разной температурой плавления, и латунь потому производится в несколько этапов. Аналогичное относится и к добавкам для легирования: вещества необходимо добавлять в строгой последовательности, при этом некоторые из их числа нуждаются в применении флюса.

Производственный алгоритм находится в прямой зависимости от разновидности и структуры латуни. Литейные материалы в форме слитков используются для отливки самых разнообразных деталей. Сплавы деформируемого типа отправляются прямиком в прокатный цех, где их отжигают, обрабатывают и протравливают.

Общая схема производства выглядит следующим образом:

1. Заготовка сырьевого материала — применяется несколько технологий, которые позволяют извлекать цинк и медь из имеющейся руды.
2. Плавление. Сначала расплавляется медь, после этого и другие компоненты. Последовательность зависит от типа ожидаемого результата.
3. Помещение в формы — производство компактных слитков.
4. Деформация слитков — как минимум три стадии.
5. Протравливание и отжиг — к примеру, для производства листов.
6. Финальный этап обработки.

Состав латуни

Классической формулой латуни является соотношение меди и цинка как 1:2. Именно такое соотношение упоминается ещё на рубеже XIX и XX веков в энциклопедическом словаре Брокгауза и Ефрона. В современных условиях количество добавляемого в медь цинка может быть значительно меньше, но, как правило, не превышает 30%, за исключением технических сплавов, в которых допускается наличие и 50% цинка. Чем больше цинка добавляется, тем ниже стоимость итогового материала, так как цинк сам по себе дешевле меди.

По составу сплава различают:

• Двухкомпонентные, формула которых является достаточно простой и представляет собой сочетание меди и цинка в различных пропорциях. Такой сплав, в соответствии с ГОСТ, маркируется буквой «Л», за которой следует цифра, обозначающая процентное содержание меди. Например, «Л80», то есть сплав состоит из 80% меди и 20% цинка.
• Многокомпонентные, содержащие дополнительные элементы, которые называют легирующими, например, олово, свинец, алюминий и др. Маркировка таких сплавов зависит от находящихся в их составе элементов, причём подсчёт количества цинка производится путём вычитания из 100% доли других элементов. Например, латунный сплав, состоящий из 63% меди, 3% свинца и 34% цинка, будет выглядеть как «ЛС63–3».

В зависимости от содержания цинка в латунном сплаве, выделяют:

• Красную, содержание цинка в которой находится в пределах 5–20%
• Жёлтую, содержащая более 20% цинка

Применение

Из латуни производят охлаждающие системы для моторов, разнообразные втулки, переходники. Сплав используется в строительной сфере. Например, для изготовления сантехнического оборудования и элементов дизайна. Элементы для крепежа, такие как болты и гайки, также производят из латуни. Этот сплав применяется в судостроении и при изготовлении боеприпасов.

Различают несколько видов латунного проката:

• Латунный пруток – это длинномерное металлическое изделие, которое является заготовкой для различных деталей. Пруток имеет различную форму сечения: круглую, овальную, прямоугольную, квадратную, шестигранную, трапециевидную.
• Латунная плита – это плоский полуфабрикат с прямоугольным сечением толщиной более 25 мм, который изготавливается прокаткой или литьём. Плиты бывают мягкими, твёрдыми, полутвёрдыми и особо твёрдыми. Латунные плиты используются в промышленности, для декоративной отделки зданий.
• Латунная проволока – это вытянутый профиль небольшого диаметра. Применяется проволока в производстве электротехники и декоративных элементов, а также в машиностроении, авиастроении, при сварке и в обувной промышленности.
• Латунная труба – обладает высокой пластичностью, устойчивостью к коррозии, износу. Трубы применяются в жилищно-коммунальном хозяйстве, машиностроении, приборостроении, электроэнергетике.
• Латунный круг – это сплошной профиль круглого сечения. Применяется изделие в автомобилестроении, приборостроении, при изготовлении станков и механизмов.
• Латунный лист — незаменим в полиграфии, автомобилестроении, электроэнергетике, приборостроении, электротехнической, строительной и химической промышленностях.

Области применения

Использование латуни охватывает самые разнообразные сферы человеческой деятельности. Так, золотистый цвет сплава обусловил его использование в бижутерии и в различных декоративных элементах. Также его используют в котельном деле, при производстве военного снаряжения и амуниции, при изготовлении проволок и труб конденсаторов, электрических терминалов и денежных монет.

Благодаря устойчивости к разрушению в соленой воде металл используется при изготовлении снаряжения различных морских судов, а его акустические свойства позволяют делать духовые инструменты: трубы и аккордеоны. Благодаря бактерицидным свойствам, сплав используется для изготовления дверных ручек в больницах и госпиталях.

Если говорить о применении в качестве декора, то следует выделить производство ламп, светильников, карнизов и некоторых ювелирных изделий. Такого рода вещи производятся в основном в странах восточной Европы, на территории стран СНГ, а также во многих арабских и некоторых государствах Азии.

Благодаря легкости механической обработки, высокой износостойкости и невысокой цене, материал используется для изготовления разнообразных вентилей. Из-за высокой сопротивляемости коррозии и кавитации используется латунь для изготовления винтов судов. Также материал использует при производстве некоторых деталей современных компьютеров.

Сферы применения

В зависимости от количественного содержания основных компонентов латунь может использоваться для изготовления изделий различного назначения.

Содержание основных элементов указывается в маркировке латунных сплавов

Одной из наиболее распространенных разновидностей деформируемых латунных сплавов является томпак, в составе которого содержится 88–97% меди и не более 10% цинка. Наиболее значимыми характеристиками сплавов данного типа являются:

• высокая пластичность;
• высокая коррозионная устойчивость;
• хорошие антифрикционные свойства.

Из характеристик, которые способствуют высокой популярности сплавов данного типа, надо отметить:

• хорошую свариваемость со сталью и другими металлами, что позволяет использовать томпак для изготовления изделий из комбинированных материалов;
• красивый золотистый цвет – характеристика, которая стала причиной активного использования томпак для производства изделий художественного назначения;
• возможность покрывать поверхность изделий из томпака эмалью и лаком, золотить, а также использовать другие типы декоративных покрытий.

Так выглядит лента томпака, из которой потом делают изделия, в том числе и ювелирные украшения

Специалисты при производстве томпака используют три основные формулы химического состава данного сплава, в котором медь, цинк, свинец и олово могут содержаться в следующих пропорциях:

• 82/18/1,5/3;
• 82/18/3/1;
• 82,3/17,5/0/0,2.

Данные формулы, что примечательно, были выведены еще в XIX веке. Их автором является ученый из Шотландии Эндрю Юр.

Области применения деформируемых латуней

Чтобы получить литейную латунь, в ее состав, кроме цинка, добавляют 50–81% меди, а также ряд других элементов: алюминий, железо, кремний, олово, марганец, свинец. Наиболее значимыми характеристиками, которыми обладает такая латунь, являются:

• высокая устойчивость к коррозии;
• антифрикционные свойства;
• хорошие механические характеристики;
• хорошая текучесть в расплавленном состоянии;
• высокая устойчивость к распаду материала.

Сферы применения литейных латуней

Для производства различных изделий методами резания металлов используются автоматные латуни, в химический состав которых входят:

• 57–75% меди;
• 24,2–42,7% цинка;
• 0,3–0,8% свинца.

Автоматная латунь марки ЛС59-1 используется для изготовления метизов и декоративных элементов

В составе сплавов данного типа обязательно содержится свинец, за счет чего обеспечивается формирование короткой и сыпучей стружки, что и позволяет выполнять скоростную обработку изделий из таких латуней.

Порядок маркировки литейных и деформируемых латуней разный.

3

Латунь — сплав меди с цинком (Zn от 5 до 45%). Латунь с содержанием от 5 до 20% цинка называется красной (томпаком), с содержанием 20–36% Zn – желтой. На практике редко используют латуни, в которых концентрация цинка превышает 45%. Обычно латуни делят на

двухкомпонентные латуни или простые, состоящие только из меди, цинка и, в незначительных количествах, примесей;

многокомпонентные латуни или специальные – кроме меди и цинка присутствуют дополнительные легирующие элементы.

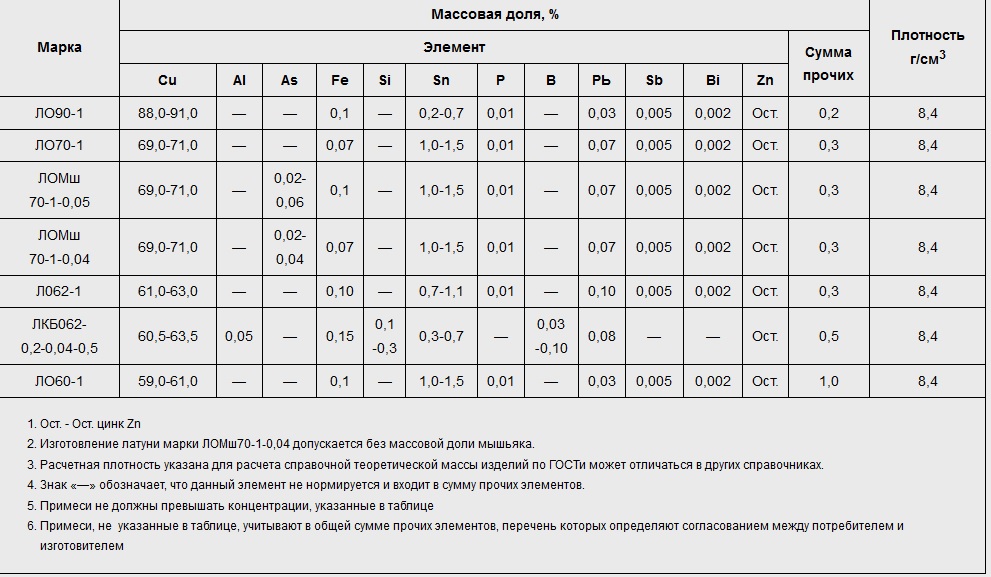

Деформируемые латуни маркируются по ГОСТ 15527-70.

Марка простой латуни состоит из буквы «Л», указывающей тип сплава — латунь, и двузначной цифры, характеризующей среднее содержание меди. Например, марка Л80 — латунь, содержащая 80 % Cu и 20 % Zn. Все двухкомпонентные латуни хорошо обрабатываются давлением. Их поставляют в виде труб и трубок разной формы сечения, листов, полос, ленты, проволоки и прутков различного профиля. Латунные изделия с большим внутренним напряжением (например, нагартованные) подвержены растрескиванию. При длительном хранении на воздухе на них образуются продольные и поперечные трещины. Чтобы избежать этого, перед длительным хранением необходимо снять внутреннее напряжение, проведя низкотемпературный отжиг при 200-300 C.

В многокомпонентных латунях после буквы Л пишут ряд букв, указывающих, какие легирующие элементы, кроме цинка, входят в эту латунь. Затем через дефисы следуют цифры, первая из которых характеризует среднее содержание меди в процентах, а последующие — каждого из легирующих элементов в той же последовательности, как и в буквенной части марки. Порядок букв и цифр устанавливается по содержанию соответствующего элемента: сначала идет тот элемент, которого больше, а далее по нисходящей. Содержание цинка определяется по разности от 100%.

Латуни в основном применяются как деформируемый коррозионно-стойкий материал. Из них изготавливают листы, трубы, прутки, полосы и некоторые детали: гайки, винты, втулки и др.

Пример:

ЛМц58-2 – латунь: Cu – 58 %, Mn – 2 %, Zn – 40 %.

ЛС59-1 – латунь: Cu – 59 %, Pb – 1 %, Zn – 40 %.

Л90 – латунь: Cu – 90 %, Zn – 10 %.

Литейные латуни маркируются в соответствии с ГОСТ 1711-30. В начале марки тоже пишут букву Л (латунь), после которой пишут букву Ц, что означает цинк, и число, указывающее на его содержание в процентах.В легированных латунях дополнительно пишут буквы, соответствующие введенным легирующим элементам, и следующие за ними числа указывают на содержание этих элементов в процентах. Остаток, недостающий до 100 %, соответствует содержанию меди. Литейные латуни используют для изготовления арматуры и деталей для судостроения, втулок, вкладышей и подшипников.

Примеры:

ЛЦ40С – латунь содержит 40 % цинка и 1 % свинца (остальное – медь).

ЛЦ40МцЗЖ – латунь содержит 40 % цинка, 3 % марганца и 1 % железа (остальное – медь).

Бронзы(сплавы меди с различными элементами, где цинк не является основным). Они подобно латуням подразделяются на литейные и деформируемые. Маркировка всех бронз начинается с букв Бр, что сокращенно означает бронза.

В литейных бронзах после Бр пишут буквы с последующими цифрами, которые символически обозначают элементы, введенные в сплав (в соответствии с таблицей 1), а последующие цифры обозначают содержание этих элементов в процентах. Остальное (до 100 %) – подразумевается медь. Иногда в некоторых марках литейных бронз в конце пишут букву «Л», что означает литейная.

Большинство бронз обладает хорошими литейными свойствами. Их применяют для различного фасонного литья. Чаще всего их используют как коррозионно-стойкий и антифрикционный материал: арматура, ободы, втулки, зубчатые колеса, седла клапанов, червячные колеса и т.д. Все сплавы на основе меди имеют высокую хладостойкость.

Пример:

БрО3Ц7С5Н1 (Sn = 3 %, Zn = 7 %, Pb = 5 %, Ni = 1 %, Cu = 84 %).

В марках деформируемых бронз после Бр пишут буквы, обозначающие введенные элементы (в соответствии с таблицей 1), затем через тире – числа, которые в аналогичной последовательности означают содержание легирующих элементов в процентах.Деформируемые бронзы поставляются в виде прутков, труб и лент, используются для изготовления различных деталей с высокими упругими свойствами.

Пример:

БрОЦС4-4-2,5 (Sn = 4 %, Zn = 4 %, Pb = 2,5 %, остальное – медь).

3

Производство материала

Получение латуни отличается энергоемкостью и относится к довольно сложным технологическим процессам. Дело в том, что температуры плавления составляющих латуни заметно отличаются, поэтому плавка проходит поэтапно. То же самое касается и легирующих добавок: компоненты нужно добавлять в точной последовательности, причем многие из них требуют использования покровного флюса, поскольку взаимодействуют с кислородом.

Схема производства зависит от типа сплава. Литейные в виде слитков отправляются на отливку деталей. Деформируемые сплавы попадают в прокатный цех, где подвергаются механической обработке, отжигу и протравливанию в зависимости от формы выпуска.

В целом схема получения выглядит так:

• подготовка сырья – используются несколько методов для извлечения меди и цинка из руды;
• плавка – в зависимости от состава сплава загрузка компонентов производится в определенной последовательности. В первую очередь расплавляют медь;
• разливка в формы – получение слитков;
• деформирование слитков в прокатном цеху – не менее трех этапов;
• отжиг и протравливание – если получают листы, например;
• последний этап прокатки.

Изготовление латунных сплавов возможно лишь на достаточно крупных предприятиях цветной металлургии.

Про пайку изделий,художественное литье из латуни погорим ниже.

Цвет латуни (фото)

Основные отличия сплавов

Несмотря на схожий внешний вид из-за использования меди в качестве основы, бронза и латунь имеют определенные отличия, что обосновывается добавлением олова и цинка. Благодаря этому сфера применения обоих материалов довольно широка и разнообразна.

Бронза довольно часто используется скульпторами. Она отлично подходит для производства памятников, скульптур, бюстов, оград и других художественных изделий. Она может сотни лет стоять, не изменяя формы и структуры. Латунь для таких целей используется довольно редко, что связано с высокой пластичностью этого сплава, которая негативно влияет на долговечность и износостойкость скульптур.

Латунь и бронза

Из-за своих свойств, одним из которых является устойчивость к соленой морской воде, бронза раньше широко использовалась в морском деле. Чтобы латунь обрела такое же свойство, необходимо добавить такие легирующие компоненты, как алюминий, олово или свинец.

Несмотря на внешнюю схожесть, имеются небольшие различия между бронзой и латунью, которые можно рассмотреть невооруженным глазом. Следует выделить основное – отличие бронзы и латуни по цвету. Бронза имеет темно-коричневый оттенок, латунь в свою очередь светлее, напоминая золото из-за желтоватого оттенка.

Следует выделить основные отличия этих двух сплавов:

• Бронза производится способом сплавления меди и олова, с возможным добавлением различных примесей. Латунь получают путем производства сплава меди и цинка, но также, как и бронза, она может иметь в составе дополнительные компоненты.
• Бронза отличается крупнозернистой структурой, латунь, в свою очередь, мелкозернистая и довольно гладкая. Увидеть структуру можно рассмотрев металлические изделия на изломе.
• Бронза имеет темно-коричневый оттенок, латунь – желтоватый.
• Бронза устойчива к воздействию агрессивной внешней среды, латунь же может разрушаться даже под воздействием морской воды. В этом заключается разнообразие сфер применения сплавов.
• Изделия из бронзы намного прочнее и тяжелее латунных, а также отличаются повышенной износостойкостью.
• Благодаря своим свойствам, в промышленности бронза используется намного чаще, но латунь применяется в составе биметалла сталь-латунь, свойства которого превышают свойства бронзы.

Несмотря на многие отличия, определить в быту из какого сплава изготовлено изделие довольно сложно, но воспользовавшись несколькими методами можно справиться с этой задачей.
