Как уложить профлист правильно?

Схема укладки профнастила на крышу.

Один из самых важных вопросов при сооружении кровли: как правильно закрепить профнастил, чтобы обеспечить прочность и надежность всей конструкции? Для начала необходимо определиться, для каких целей сооружается крыша, будет ли это кровля жилого здания с холодным чердаком либо теплой мансардой, крыша для гаража или хозяйственной постройки, кровля большого промышленного здания, склада, магазина. От этого будет во многом зависеть состав всей конструкции, подбор профлиста определенного типа и толщины, а также дополнительных материалов. Чаще всего используется универсальный профлист «Н», который удовлетворяет всем необходимым требованиям; толщина и высота гофры определяются индивидуально. Нельзя забывать, что при монтаже используются специальные саморезы, которые имеют резиновые прокладки для обычного полотна и жестяные – для ендов. Помните, что конек крыши крепится только в верхнюю волну гофры, тогда как вся остальная площадь должна монтироваться только в нижней части волны. Крепление профнастила осуществляется только по этим правилам и не иначе.

Проведение кровельных работ с профнастилом

В зависимости от формы кровли будет определено стартовое место работы. На прямоугольных скатах производят укладку из любых торцов по карнизной линии. Если крыша будет иметь трапециевидную или треугольную форму, рекомендуется заранее рассмотреть тип монтажа. Первые листы лучше укладывать по центру карнизной линии.

Для крепления кровельного профнастила к доскам обрешетки используют саморезы кровельные – 4,8×29 либо 4,8×35 мм. Если монтаж производится на металлическую обрешетку, используйте крепежные единицы 5,5×25 или 5,5×19 мм.

Подготовительный этап

Крепление профнастила осуществляют к деревянной или металлической обрешетке. Далее крышу утепляют и производят гидроизоляцию. Такая методика исключит образование протечек и оседание конденсата.

https://www.youtube.com/watch?v=NRTWAPDBong

Монтаж гидроизоляционного барьера и обрешетки под профнастил

Производят монтаж стропильной системы под профнастил и подрезку выступающих наружу стропильных ног. Первая доска, которая крепится вдоль линии карниза, называется основной. Она должна быть изготовлена из брусков большей толщины.
С торцевой части стропил набивают лобовые доски, рекомендованная ширина которых составляет 120 мм. Первая и последняя доски обрешетки фиксируются непосредственно на краю стропил.
Стропильные ноги обрезают при помощи циркулярной пилы.
Лобовые доски и бруски под капельники подгоняют и фиксируют саморезами. Окончательный крепеж производят универсальными белыми саморезами с антикоррозийным покрытием длиной 7,5 см. На данном этапе также следует сформировать фронтонный свес крыши.
Делают примерку и дальнейший монтаж профиля капельника. Для крепежа подойдут ершёные гвозди 2,5 см длиной.
Профиль устанавливают по краю доски, при стыковке металлических элементов производят укладку внахлест – 10-15 см.

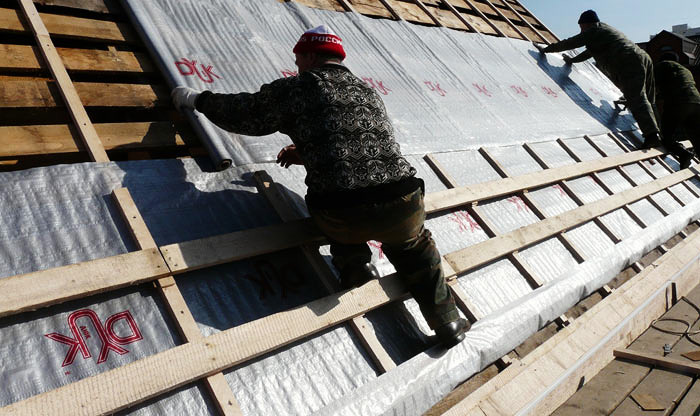

Вдоль конька раскатывают полотно гидроизоляции. Параллельно производят установку направляющих досок конструкции обрешетки.

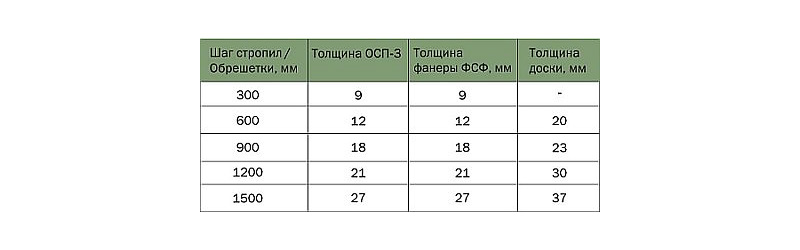

Расчет шага обрешетки

Процесс крепления профнастила к деревянной обрешетке производится с расчетом шага, который может быть различным. Влияние оказывает угол наклона крыши, высота волны. Основные нормативы и правила:

если угол ≤ 15 градусов, то рекомендуется выполнить сплошной тип обрешетки;
угол ≥15 – обрешетка равна 35-50 см, шаг делают, начиная с первой доски обрешетки;
при угле до 20 градусов предусмотрен небольшой нахлест – 10-15 см, шаг обрешетки будет равен 30-40 см;
небольшие уклоны – менее 12 градусов, кровли такого типа могут иметь разнообразные конструкции кровли. Герметизация силиконом всех стыков в данном варианте обязательна.

При монтажных работах доски каркаса должны располагаться строго горизонтально, и первая доска обрешетки, которая устанавливается вдоль карниза, должна быть толще остальных.

Укладка и закрепление профлистов

Поэтапная укладка кровельного материала без затруднений производится на двускатной кровле. Если крыша имеет сложную конструкцию с множественными наклонными плоскостями, листы рекомендуется обрезать при помощи строительных ножниц. Использовать болгарку нельзя, потому что этот инструмент портит защитное покрытие и создает неровные края.

Ход работ:

Первый лист и весь нижний ряд укладывается на нижнюю часть торца, выступ за край карниза составляет 5-10 см. Шаг крепления на кровле равен 30-40 см.
Кровельные элементы верхнего ряда укладываются внахлест на нижние. Когда угол наклона ската кровли меньше 15 градусов, стыки следует обработать герметиком. Профнастил укладывают снизу вверх с постепенным продвижением от основного фронтона к следующему.
Торцы на крышах сложных конструктивных форм обрезают и производят крепление профлиста саморезами к обрешетке.

Обрешётка для профнастила — особенности монтажа

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

Например, шаг обрешетки под профнастил С21 должен быть не менее 300 мм при сравнительно небольшом уклоне в 7-8°. При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. В частности, обрешетка под профнастил С-21 при угле наклона кровли более 15° должна быть с шагом 650 мм, что более чем в два раза больше по сравнению с предыдущим случаем.

Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации. В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения.
Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной 30-40 мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Крепление профнастила на крыше саморезами — на что стоит обратить внимание

Крепление профнастила саморезами на крыше — самый ответственный этап монтажа кровли. Именно от того, насколько правильно уложены и закреплены листы профнастила зависит герметичность кровли, а также ее долговечность. Если вы не знаете, или не полностью разобрались, как крепить профлист на крыше, ни в коем случае не приступайте в работе. Не пытайтесь «разобраться по ходу дела», поскольку такой подход практически гарантированно приведет к порче материала или серьезному снижению эксплуатационных характеристик кровли.

Для крепления профнастила к обрешетке используются специальные саморезы. Они могут иметь диаметр от 4,8 до 6,3 мм и длину от 20 до 250 мм. Кровельные саморезы имеют под головкой специальную уплотнительную шайбу из неопреновой резины, которая защищает кровлю от возможных протечек в местах крепления. Можно также использовать и шурупы с плоской головкой. В этом случае под головку обязательно устанавливаются уплотнительные резиновые прокладки.

Крепление профнастила к прогонам, как правило, выполняется специальными удлиненными саморезами, что не всегда удобно. Чтобы этого избежать, необходимо рассчитывать шаг обрешетки исходя из ширины дна волны профилированного листа.

Особое внимание нужно обращать на качество саморезов, поскольку пересыхание и растрескивание материала, из которого изготовлены уплотнительные прокладки, неизбежно приведет к протеканию кровли. Фирменные саморезы всегда имеют на головке клеймо производителя. Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли

Обычно крепление профлиста к обрешетке считается надежным при использовании от 6 до 8 саморезов на 1 квадратный метр кровли.

Крепление профнастила к обрешетке производится в нижнюю волну. В этом случае обеспечивается наиболее плотное его прилегание и возможность протечки в месте крепления уменьшается до минимума. Укладывать подготовленные листы нужно обязательно с нахлестом в одну-две волны в ряду и 100-200 мм. между рядами. В верхней и нижней части кровли лист профнастила крепится к основанию в каждую волну, а в промежутках допускается крепление через одну или две волны. Между собой листы профнастила соединяются обычно с помощью заклепок. Для этого применяются специальные ручные пистолеты.

Саморезы должны завинчиваться строго перпендикулярно плоскости листа профнастила, поскольку любой перекос приведет к неплотному прилеганию уплотнительной шайбы и, как следствие, к возможной протечке

Это особенно важно тогда, когда производится крепление профлиста к прогонам, поскольку в этом случае длина шурупа значительно больше, а значит — и вероятность перекоса выше

Конек крепится к обрешетке через верхнюю волну листа, что обеспечивает наиболее плотное соединение элементов конька с профнастилом. Кроме того, при небольших уклонах кровли рекомендуется в нижние волны профлиста под коньком устанавливать уплотнительные прокладки. Они препятствуют попаданию воды под конек при сильном боковом дожде.

Способы и средства монтажа металлического профиля

Где можно использовать профилированные металлоизделия, как подобрать нужные метизы, как правильно крепить металлопрофиль – все это должен знать тот, кто решил использовать изделия из профильного металла при строительстве и ремонте.

Область применения металлического профиля

Изделия из профильного металла прочно обосновались на рынке стройматериалов. Благодаря многообразию, универсальности, надежности и другим свойствам, их применяют для создания опорных конструкций, покрытия кровли, в качестве отделочных стеновых панелей.

Основные сферы применения изделий из металлопрофиля:

Создание каркасов для крепления отделочных материалов. Львиная доля всех опорных конструкций под гипсокартон, сайдинг и другие плиты – это металлопрофиль. Для сборки каркасов применяются каркасные изделия в виде труб и квадратных стоек как база, а потолочные и стоечные профили как поперечины.
Обустройство кровли. Применяются два вида материала: трубы (стропила, балки и опорные элементы) и листы (в качестве покрытия). Причем их можно использовать и совместно, и как отдельные элементы.
Строительство легких конструкций и заборов. Возможно использование исключительно металлических изделий в качестве опорных столбов, поперечин и полотна, но иногда допускаются комбинированные конструкции: деревянная основа/профнастил или металлические трубы/деревянные (пластиковые) ограждения.
Отделка зданий и помещений снаружи и внутри. Профильные металлические листы широко используются в качестве отделочного материала снаружи здания. Реже их применяют внутри помещений, в основном в ангарах, гаражах и других хозяйственных постройках.

Можно выделить и другие сферы использования изделий из металлопрофиля, но это уже не столь популярные направления.

Преимущества металлопрофиля

Достоинства изделий из металлопрофиля, в сравнении с деревянными, пластиковыми, керамическими и другими аналогами, позволили стать им главным стройматериалом в своем сегменте. Выделяют следующие положительные свойства материала:

Уход за кровлей из профнастила

Снег на кровле из профлистов задерживается совсем немного, а потому чистить ее не нужно. Но, если вам необходимо провести определенные ремонтные работы, тогда вооружитесь небольшими пластмассовыми лопатами, которые не оставят царапин.

Ухаживать за кровлей из профнастила достаточно просто: дождь сам смоет всю грязь и пыль, а вам остается всего лишь раз в год почистить разжелобки и водосточные системы от забившихся опавших листьев.

Если же по каким-либо причинам предстоит более серьезная чистка, тогда воспользуйтесь обычной водой и шлангом с давлением до 50 Бар. Моющие средства можно использовать только те, что предназначены для окрашенных поверхностей, а с трудновыводимыми пятнами справиться поможет «Уайт-спирит».

Как видите, ничего сложного!

Порядок выполнения монтажных работ

Схема монтажа профлиста на утепленную стену.

Крепление профилированных листов к стене можно разделить на три способа:

крепление к уже возведенной стене;
крепление к сборной конструкции стены. Инструкция монтажа профлиста данным способом предусматривает применение его как для внутренних, так и для внешних отделок помещений;
крепление профлиста, который будет выполнять функцию самой стены.

Инструкция монтажа профнастила к стене первым способом отличается тем, что материал будет играть двойную функцию, где облицовка стены – это первая, а защита материала теплоизоляции – это вторая. То есть монтаж профилированного листа на стену требует ее первоначальное утепление с применением листовых или рулонных материалов теплоизоляции. Процесс монтажа профлиста в первую очередь начинается с монтирования кронштейнов, путем крепления их к стене саморезами или дюбелями. После этого на стены крепятся утеплительные плиты при помощи специальных саморезов (грибков) или же обычных саморезов с широкими шайбами. Дальше поверх плит прокладывается полиэтиленовая пленка, она будет выполнять роль защиты утеплителя от проникновения в него влаги. Далее выполняется монтаж каркаса для крепления профлистов.

Как правило, для этой цели используется металлический направляющий профиль (П-образной формы). В первую очередь монтируются вертикальные профили, крепить которые нужно к предварительно установленным кронштейнам, после этого устанавливаются между ними горизонтальные перемычки. Выполняя монтаж поперечных профилей, следует учесть, что их расположение должно быть удобным для крепления листов профнастила. После того, как будет готова конструкция каркаса под профнастил, можно выполнять крепление стенового профнастила. Крепить материал к профилям необходимо саморезами по металлу, которые имеют подкладку под шляпку.

Второй способ монтажа профилированных листов

Материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку.

Данный способ монтажа, как правило, применяется в каркасном строительстве, где роль каркаса играет металлический профиль, как основа стены. Инструкция монтажа профнастила к стене вторым способом требует предварительного проведения гидроизоляции фундамента. Для этого необходимо установить на верхней поверхности фундамента сложенный в два раза рубероид. Этого будет вполне достаточно. После чего на фундамент монтируется профиль, крепить его к фундаменту необходимо с помощью универсальных саморезов. Затем в установленный профиль монтируются стойки, которые крепить можно так же саморезами. Таким образом, получится своеобразный каркас строения в виде панелей. После этого с внутренней стороны панелей нужно уложить пароизоляционный материал, крепление которого выполняется с помощью саморезов имеющих потайную головку. Далее можно укладывать утеплительный материал, который с его внешней стороны необходимо закрыть полиэтиленовой пленкой.

На этом все, стена готова, можно приступать к монтажу стенового профнастила. Перед началом монтажа профилированных листов по всей длине стены монтируется шляпный профиль, который и будет местом фиксации профлистов. Точно так же, как и в первом способе, материал к каркасу крепить необходимо саморезами по металлу, которые имеют подкладку под шляпку. Стыки листов профнастила крепятся заклепками. Для того чтобы завершить внешний вид строения, нужно применить дополнительные элементы. К примеру, для обрамления окон дома используются отливы и уголки, для закрытия углов строения также применяются уголки. Все дополнительные элементы производятся из оцинкованной стали и имеют такие же цвета, как и листы основного материала.

Третий способ монтажа профилированных листов

Данный способ является самым простым, так как не имеет никакой сложности подхода к выполнению всего процесса монтажа. В этом способе крепление профлистов выполняется точно по технологии монтажа забора. Но инструкция этого способа имеет определенные отличия в крепеже материала. Все остальное это точный монтаж профнастила на забор. Крепление листов материала нужно производить в его нижнюю часть волны, при этом через волну, иначе говоря, очень часто. Места стыковки листов скрепляются заклепками через каждые 30 см.

Правила закрепления профилированных листов

Схема самореза.

Для крепежа профлистов к деревянной обрешетке на 1 м²используют 6-8 саморезов.

Крепление профнастила должно осуществляться в точках прилегания к обрешетке трапеции. Это предотвращает появление рычага в случае приложения усилия к используемому саморезу в месте, где его крепят.

Крепится профлист к нижней и верхней обрешетинам в каждой волне, учитывая возможные максимальные ветровые нагрузки. В местах прилегания к промежуточным обрешетинам саморезы крепят через трапецию.

На продольных стыках расстояние между точками крепежа должно быть не более 500 мм.

На каждом брусе обрешетки профлист крепят к ветровой планке.

Отверстия для крепежа высверливают заранее с диаметром, превышающим диаметр шурупа в среднем на 0,4 мм.

Монтируя коньковый элемент, для надежности его закрепления применяют уплотнитель.

На участках примыкания листов к стенам, трубам, другим вертикальным поверхностям, устанавливают стыковочные планки.

Схема крепления профлиста на стену.

Если крепите профлисты из стали, имеющие толщину меньше, чем 0,7 мм, следует работать в специальной обуви и сооружать деревянные защитные подмостки, что защитит материал от повреждения.

Для предотвращения коррозии следует удалить после окончания монтажа мусор, подкрасить места повреждений и кромки разрезанных листов.

Так как деревянное крепление саморезами ослабевает в течение времени, примерно через три месяца после завершения работ нужно провести повторный крепеж.

Категорически недопустимо

Наконец, все тонкости монтажного процесса детально разобраны. Осталось только прояснить некоторые критические моменты, чтобы даже самый неопытный новичок знал, как правильно крепить профнастил на крышу:

Для резки материала рекомендуется применять ручные или электрические ножницы (для косых вырезов – электролобзик). Места срезов при этом необходимо обработать специальными составами, предотвращающие появление кромочной коррозии.
Но не используйте выскооборотные инструменты с отрезными кругами («болгарка», например). Раскалённые частицы металла с лёгкостью могут повредить защитное покрытие материала. Тогда преждевременная коррозия со значительным уменьшением срока эксплуатации гарантированы.
В процессе установки кровли Вам неоднократно придётся наступать и на сам материал. Поэтому используйте обувь с мягкой подошвой (без шипов, металлических деталей и т.д.), чтобы сохранить целостность защитного покрытия.
Также не рекомендуется крепить профлисты при помощи гвоздей – высока вероятность их отрыва при сильных ветрах.

Укладка кровли из профнастила

Но если верхний слой кровли всё же был повреждён, то пострадавшие участки следует обрабатывать так же, как и предварительно просверленные отверстия металлической обрешётки: сначала – антикоррозийными составами, после – либо краской, либо герметиками повышенной стойкости.

Самостоятельная установка профнастила на крышу – вполне посильная задача даже для людей, не обладающих опытом в монтажном деле

Важно лишь грамотно подойти к выбору материалов для будущей конструкции, правильно соорудить обрешётку, рассчитать размеры для каждого листа и аккуратно устанавливать их на каркас при помощи саморезов

Придерживаясь всех правил возведения кровли из профнастила, Вы получите надёжную и долговечную защиту своего дома от любой непогоды.

Пошаговые мастер-классы монтажа

Кого-то это удивит, но один и тот же, на первый взгляд, материал необходимо укладывать по-разному. Дело здесь всё в производителях, ведь каждый производитель дает свои рекомендации по укладке, они являются действительно важными. Профильные листы от разных фирм требовательны к своим условиям, пусть даже различия эти будут небольшими. Поэтому надо внимательно изучить прилагаемую к кровельному материалу инструкцию, а также не доверять полностью нанятым рабочим, которые хотят сделать всё по-своему и «собаку съели на таких крышах».

Тонкий металлопрофиль

Если для монтажа кровли подбирать такой профиль, толщина которого менее 0,7 мм, то во время его укладки нельзя передвигаться непосредственно по нему, так как это приведет к повреждениям. Поэтому придётся уложить деревянные подмости, по которым надо будет ходить.

Пошаговая инструкция:

Подрезать необходимое количество листов.
Проверить наличие всех будущих элементов для кровли.
Начать укладку снизу, от торца крыши. Первый лист должен крепиться в центре прогиба полки и фиксироваться одним шурупом.
Следующие листы кладутся внахлёст, прикрепляясь шурупами.
Шурупы ввинчиваются перпендикулярно во внутренние полки профиля, другое расположение саморезов может привести к деформации листов.
Уже уложенные подобным образом несколько листов надо выровнять специальным трассировочным шнурком.
Полученную деталь надо прикрепить к облицовке.
Если длина металлического листа будет соответствовать размеру ската крыши, то его надо прикрепить у конька по центру.

Кровля профнастилом

При работе с подобным материалом деревянную подложку можно уже не использовать.

Мастер-класс монтажа кровли из металлопрофиля:

Крепление профнастила должно начинаться с раскладывания от нижнего угла первых листов. Выравнивать листы надо относительно карниза. Соединяются эти листы между собой внахлёст.
Если длина скатов будет длиннее листов, то после укладки первого ряда профнастила параллельно скату остальные листы надо уложить с поперечным нахлестом.
Причём чем больше будет наблюдаться уклон скатов, тем меньше должен быть нахлест. Максимальный нахлёст в 20 см выполняется на кровлях примерно под углом до 15 градусов. Ширина нахлеста будет зависеть и от высоты волны профлиста. Если речь идет о низком профилированном листе, то волн должно быть не менее двух.
Нахлёст по длине металлических листов должен равняться от 15 до 20 см.
Саморезы при этом вкручиваются с точным расчетом, так как недостаточное или чрезмерное крепление профнастила саморезами может привести к снижению эксплуатационных свойств материала.

Главным показателем качественного монтажа кровли является его герметичность. Кровельный материал как раз и служит для этого, чтобы защитить все внутренние конструкции от влаги и холода. Даже маленькая щель может стать серьезной проблемой в будущем, пропуская сырость, подтёки, что может привести к образованию грибка и порчи материала.

Ветрозащита и гидроизоляция

В настоящее время рынок может предложить большой выбор самых разнообразных материалов, которые будут отличаться между собой видами и свойствами.

Ветрозащита и гидроизоляция подразумевает следующие действия:

Закрепить выбранный гидроизолирующий материал на стропилах. Для этого действия надо взять самый простой строительный степлер, но перед непосредственной укладкой стоит обязательно проверить, той ли стороной вы собираетесь укладывать мембрану или пленку. Полотнище между собой надо склеить специальной лентой.
Далее надо пробить по стропилам рейки, толщина которых составляет не менее 2 см, и сформировать необходимый для проветривания зазор для вентиляции.
На обрешётки далее кладется кровельный материал.

Пошаговый монтаж гидроизоляции под профнастил:

Уложить горизонтально гидроизоляционную пленку по направлению от карнизной планки до конька.
Оставить 150 мм нахлёст с обеспечением провисания 20 мм пленки между стропилами.
Когда пленка будет уложена, ее надо герметично соединить внахлёст, проклеить аккуратно стыки с помощью клейкой ленты.
С помощью зазора между обрешеткой и плёнкой можно повысить общую вентиляционную эффективность. Ширина такого зазора должна составлять 5 см.
Чтобы воздух проходил беспрепятственно через кровельный конек, надо оставить зазор 5 см между пленкой и кровельным коньком.
Профильные листы прикрепляются к прогону с помощью оцинкованных саморезов с уплотненной шайбой. Прикрепляется нижняя часть волны, а также все последующие листы, которые должны накрывать предыдущие.

Как правильно крепить профнастил на крышу саморезами

Грамотно закрученный саморез не деформирует прижимную шайбу в обратную сторону, но в то же время плотно прижимает прокладку к металлу, не оставляя зазоров и щелей. Ось вращения самореза должна быть строго перпендикулярна поверхности металла. Итак, давайте подробно рассмотрим, как крепить профнастил на крыше саморезами:

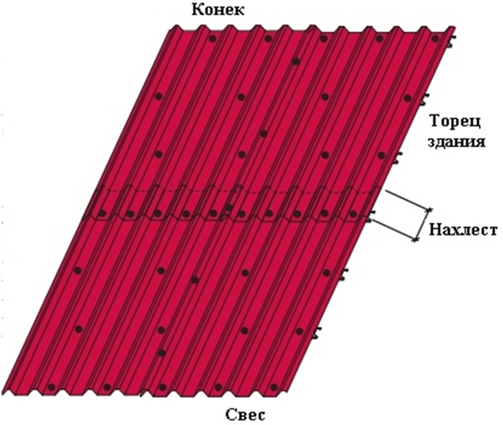

Как крепить профнастил на обрешетку крыши? Крепление первого листа профнастила на обрешетку начинают с левой стороны нижнего ряда. Его делают с нависанием в 4 см над краем крыши и припуском 15 см под следующий ряд. Крепление в нижней части листа должно производиться «через волну» – в каждой нижней полке (подошве) профиля, соприкасающейся с обрешеткой – от этого зависит прочность всей конструкции кровли. Чтобы не произошел перекос листы следует тщательно выравнивать относительно карниза.
Следующий лист укладывают с боковым нахлестом в одну волну (у низкопрофильных листов – в две волны) на предыдущий лист, таким образом, чтобы край проходил и крепился короткими саморезами с шагом 300 мм по гребню волны (это предупреждает затекание воды). Также рекомендуется для плотной стыковки листов в нижнюю полку верхнего листа закручивать крепеж с отклонением в 50 мм в сторону нахлеста.
Средняя часть листа закрепляется в шахматном порядке с шагом через две волны что соответствует 500 мм.

Укладка профнастила

ОСТОРОЖНО!

Саморезы необходимо закручивать строго под прямым углом к поверхности. Излишнее усилие при закручивании может привести к деформации и отслоению защитного покрытия листа профнастила

Лучше всего использовать для этой операции специальные шуруповерты.

Второй и последующие ряды укладывают с нахлестом в 10-20 см на предыдущий. Саморезы в зоне нахлеста так же закручиваются через одну волну. При определении ширины зоны нахлеста следует учитывать, что чем выше конек крыши и больше угол наклона ската, тем меньше делается нахлест.
Верхний край последнего ряда листов, примыкающий к коньку крыши закрепляется через волну.
На втором этапе закрепляются доборные элементы крыши – торцовые и ветровые планки, дымоходные фартуки, снегозадержатели. При этом производят крепление саморезами длиной 50-90 мм и шагом крепления до 300 мм. Если торцевая планка состоит из нескольких доборных элементов (что крайне нежелательно), то необходимо соблюдать нахлест в 100 мм.
Завершающий этап – монтаж конька крыши. Конек представляет собой профиль специальной формы, имеющий два плеча шириной 100-300 мм. Его назначение – защищать крышу от попадания влаги в подкровельное пространство и придание дополнительной жесткости конструкции.
Необходимо убедиться что сопряженные края скатов крыши имеют расхождение по высоте не более чем 2%. Большее значение приводит к деформации под действием ветра и тяжести снега и образованию щелей.

Крепление листа

Укладку конька начинают с торца, противоположного господствующему ветру. Нахлест доборных элементов делают таким же как у торцевых планок. Дождевая и талая вода попадает под конек через зазоры нижних полок профнастила.

Поэтому под плечи конька укладывают специальные уплотнительные прокладки, повторяющие форму профиля. Саморезы длиной до 80 мм закручивают по нижнему краю плеча конька с отступом в 3-4 см через верхние полки (гребни) волны профнастила в обрешетку.

Крепление ветровой планки

Его накладывают сверху на завершающие ряды листов и методом «через волну» крепят коньковыми саморезами длиной до 80 мм к обрешетке через верхние полки (гребни) профнастила.

ВАЖНО!
Через два-три месяца необходимо произвести подтягивание саморезов для профилактики расшатывания конструкции крыши.

Использование специальных саморезов в качестве крепежа является единственно верным решением. Правильно произведенный монтаж не деформирует металл и не повреждает защитное покрытие чем предотвращает коррозию и проникновение влаги. При этом значительно увеличивается срок службы кровли.

Инструменты, которые понадобятся для монтажа профнастила:

Шуруповерт;
Насадка на шуруповерт 8х45;
Аккумуляторная дрель;
Насадка на дрель для резки металла;
Электрические высечные ножницы;
Клещи «Гофра»;
Ножницы по металлу;
Просечные ножницы по металлу;
Рулетка с тряпичной лентой;
Маркер.

Следует отметить, что перетягивать саморезы нельзя – это может повлечь деформацию кровельного покрытия. А если саморез затянуть недостаточно сильно, то это может привести к расшатыванию конструкции.

Монтаж профнастила. Укладку профнастила следует начинать с одного из торцов, с нижнего угла. Также необходимо сделать отступ от карнизной планки в 35-40 мм, чтобы на коньке оставить вентиляционную щель оптимального размера. Профессиональные кровельщики советуют укладывать сначала 4-5 листов, фиксируя их только посередине 1 шурупом. Это делается для того чтобы можно было их выровнять по свесу кровли. После того, как листы ровно состыкованы, их следует закрепить саморезами 4,8х19мм с шагом 500мм. Производители профнастила рекомендуют крепить листы к обрешетке в прогиб, а не в волну. На карнизе и гребне шурупы следует вкручивать в прогиб через волну, а в середине листа – в каждую доску обрешетки.

Пошаговый порядок работы:

Установить первый лист на обрешетку и закрепить у самого конька одним шурупом;
Второй лист следует уложить так, чтобы нижние края обоих листов составили одну идеально прямую и ровную линию;
Зафиксировать нахлест по верху волны под самой первой поперечной складкой;
Делая боковой нахлест, необходимо убедиться, что волны совпали, после чего закрепить саморезами поверх волн. Если у профлиста есть водосточная канавка, то каждый следующий должен перекрывать канавку предыдущего;
Места поперечных и продольных стыков можно обработать битумной мастикой либо сделать уплотнение специальной самоклеющейся лентой.

Если скат крыши более сложной конфигурации, то схема укладки отличается. Для выполнения укладки необходимо создать объемный чертеж с подробной раскладкой листов. А затем, согласно схеме чертежа, составить листы на земле, соблюдая величины нахлеста. И только после этого приступать к переносу профиля на скат крыши.

Треугольный скат. Первым прикрепляют основной лист, начиная с середины крыши, а затем к нему монтируют остальные элементы;
Трапециевидные скаты. Начинают от вершины трапеции одновременно по обе стороны конька. Это характерно для вальмовых кровель.

Важно отметить, что при сложной конфигурации кровли, продольные нахлесты следует всегда выполнять в одну сторону. Это обеспечит надежное крепление сегментов кровли и обеспечит защиту от проникновения влаги под профнастил.
