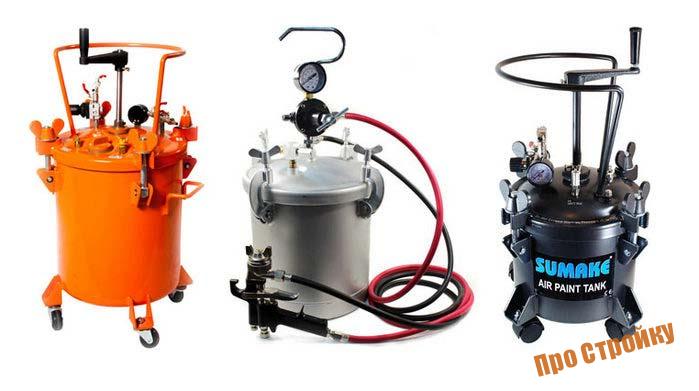

Обзор моделей
Бак красконагнетательный со 12а сконструирован по основным принципам подачи краски под давлением через пистолет. Он предназначен для ремонтных работ среднего уровня, производительность этого оборудования — от 300 до 500 литров в минуту. Объем бака 20 литров, давление установки 4 атм. Длинный шланг и вес — 19 кг позволяют его переносить и работать на расстоянии.
Красконагнетательные баки торговой марки Калибр известен покупателю своим качеством. Основные характеристики: корпус изготовлен из надежного металла, прочно защищающего оборудование от вмятин и разрывов. Основное функциональное давление данных приборов — от трех до 4 атм. Наличие шланга обеспечивает бесперебойную работу при удалении от агрегата. Манометр позволяет постоянно контролировать уровень давления.
Красконагнетательный бак Калибр КБ 10 рекомендован для окраски больших поверхностей, является средним по размеру — вместимостью 10 литров, весом 22 кг. Корпус бака наглухо закрыт, в него под давлением поступает сжатый воздух. Красконагнетательный бак калибр 10 снабжен редуктором, манометром и двумя резиновыми шлангами и краскораспылителем, которым осуществляется распыление под давлением (или пневматическое).
Это самый распространенный метод нанесения лаков и красок. Такое распыление чаще всего производится без подогрева, хотя иногда применяют и способ с подогревом.
Чаще всего краска нагревается до того, как попадет в красконагнетательный бак. Способ этот подходит для материала повышенной вязкости. Обычно в подобных случаях применяют растворитель, но покрытие, которое получают с подогревом, намного качественнее. Рассмотрим основные преимущества:
- • наносится меньше слоев — экономится краска;
- • уменьшается расход растворителей;
- • уменьшается процесс туманообразования, а значит экономится ЛКМ;
- • усиливается глянец и улучшается качество поверхности (нет белого налета от конденсата).
Для этого метода подходят только те ЛКМ, структура которых не меняется при нагревании. Применение этот способ нашел в машиностроении, где лакокрасочные материалы наносятся с помощью красконагнетательного бака с краскораспылителем. Купить его можно в специализированных магазинах или заказать по почте.
Еще один красконагнетательный бак КСОМ СО 12а 018-2620 обладает рядом преимуществ: малогабаритность, вследствие этого — возможность перевозки в легковом автомобиле и переноски внутри помещения. Вес всего агрегата 19 кг, объем — 20 литров, а для удобства перемещения с боков бака имеются две ручки. Надежность всей конструкции и простота обслуживания делают эту модель доступной для рядовых покупателей. Манометр встроен и точно фиксирует давление внутри насоса
Красконагнетательный бак можно сделать своими руками. Для этого надо взять компрессор (возможно, от старого холодильника), ресивер, гибкий шланг и краскопульт. Еще нужно приобрести манометр. Дальше нужно будет собрать так, чтобы система представляла собой герметично закрытый прибор. Если есть уверенность в его безопасности, то можно пользоваться самодельным красконагнетательным баком.
Красконагнетательные баки
Красконагнетательные баки применяют для подачи красочного состава по резиновым шлангам к краскораспылителям. Баки представляют собой металлические сосуды разной вместимости, герметически закрываемые крышками с резиновой прокладкой. Закрепляют крышки накладными скобами и винтами.
На крышке баков размещены: редукционный клапан с одним штуцером для приема сжатого воздуха от компрессора и двумя штуцерами для подачи сжатого воздуха к краскораспылителям, манометр, трехходовой кран, соединенный с трубкой, пропущенной внутрь бака, и имеющий на конце приемный фильтр (через два штуцера этого крана краска поступает по шлангам к краскораспылителям), предохранительный клапан, клапан для сброса давления, отверстие для заливки красочного состава, перекрываемое пробкой, смеситель для перемешивания красочного состава, приводимый во вращение ручкой, или пневмосмеситель.
Технические характеристики красконагнетательных баков приведены в таблице ниже.
Технические характеристики красконагнетательных баков
| Краско-нагнетательные баки | Предельное давление в баке, кгс/см2 | Давление краски, кгс/см2 | Вместимость, л | Количество одновременно работающих краскораспылителей | Масса, кг | Размеры, мм | ||
| длина | ширина | высота | ||||||
| СО-12А | 4 | 2 | 20 | 2 | 40 | 390 | 370 | 700 |
| СО-13 (рисунок ниже) | 4 | 2 | 63 | 2 | 35 | 480 | 480 | 1030 |
| СО-42 | 4 | 2 | 40 | 2 | 68 | 480 | 450 | 790 |
Примечание. Для вращения мешалки для перемешивания краски в баке применяют пневматическую турбинку СО-14 мощностью 0,2 л. с. с расходом воздуха 0,45 м/мин. Масса турбинки 4,1 кг.
Красконагнетательный бак СО-13
1 — корпус, 2 — мешалка с ручкой, 3 — крышка,4 — редуктор с манометром, 5 — кран для подачи краски к краскораспылителю,6 — фильтр с трубой, 7 — лопасть мешалки.
Правила эксплуатации красконагнетательных баков. Перед началом работы следует тщательно проверить состояние красконагнетательного бака. Необходимо, чтобы резиновые прокладки были целыми, скобы с болтами легко и прочно закрепляли крышки, краны не пропускали в закрытом положении сжатый воздух и краску, манометр правильно показывал давление внутри бака, крышка для залива краски не пропускала из бака сжатый воздух, пропеллерная мешалка легко взмучивала красочный состав в баке. Красочный состав, предварительно процеженный через вибросито СО-3 с 694—918 отв/см2, заливают в бак через контрольное сито с сеткой 400 отв/см2. После этого плотно затягивают крышку бака, перекрывают все краны и надежно присоединяют шланги подачи сжатого воздуха к баку от компрессора и краски от бака к краскораспылителям.
Открыв доступ сжатого воздуха от компрессора в бак, проверяют состояние бака и всей арматуры, находящейся на крышке. Убедившись, что воздух и краска из-под крышки и в местах соединения шлангов не просачиваются, открывают краны для воздуха и краски, идущие к краскораспылителям. В этот момент проверяют плотность соединения шлангов со штуцерами на баке и краскораспылителях.
При повторной заливке краски в бак необходимо перекрыть поступление сжатого воздуха. Спустив воздух, открывают отверстие для заливки краски в бак и заполняют его краской через контрольное сито.
В процессе работы необходимо периодически перемешивать краску с помощью пропеллерной мешалки.
По окончании работы вынимают из бака сменное ведро с краской и заливают в него при клеевых составах воду, а при масляных-скипидар или бензин-растворитель (уайт-спирит). Из материального шланга выпускают остатки краски и промывают его под давлением водой или растворителем. Ведро промывают и насухо протирают сухой тряпкой. Все болтовые и резьбовые соединения смазывают маслом. Собирают бак и присоединяют к нему все шланги, т. е. готовят его к работе.
«Справочник молодого маляра», Ф.Ф. Мовчан
Красконагнетательные баки: Walmec и другие производители
Красконагнетательные баки
Walmec
SSP 2 красконагнетательный бак 2 л., корпус из анодированного алюминия, аварийный клапан и регулятор давления с манометром, выход на 1 краскопульт (могут использоваться любые краскопульты с нижней подачей материала и любыми видами ЛКМ.) Выход для продукта и воздуха: М 1/4″, максимальное давл. 3 бар, вес 1,2 кг. В комплекте: ремень для переноски, двойной резиновый шланг с фитингами: воздух / продукт. подробнее |
SSP 5 красконагнетательный бак 9 л., корпус и продуктоводы — нержавеющая сталь, аварийный клапан и регулятор давления с манометром, выход на 1 краскопульт (могут использоваться любые краскораспылители с нижней подачей материала и любыми видами ЛКМ.)Выход для продукта и воздуха: М 1/4″, максимальное давл. 3 бар, вес 4 кг. В комплекте: ремень для переноски (ведро-вкладыш не предусматривается; двойной шланг подачи сжатого воздуха и материала поставляется отдельно). подробнее |
SSP 10 — красконагнетательный бак 5,5 л., из гальванизированной стали соспециальным антикоррозионным покрытием. Крышка из специально обработанного алюминия, закрывается 4 винтами с барашками. Фитинги и внутренние элементы: нержавеющая сталь, ведро-вкладыш из алюминия. Аварийный клапан и регулятор давления в баке. Выход на 1 краскораспылитель. Выход для продукта и воздуха: М 1/4″, максимальное давл. 3 бар, вес 13,5 кг. подробнее |
SSP 10PL — красконагнетательный бак 10 л., из гальванизированной стали соспециальным антикоррозионным покрытием. Крышка из специально обработанного алюминия, закрывается 4 винтами с барашками. Фитинги и внутренние элементы: нержавеющая сталь, ведро-вкладыш из алюминия. Аварийный клапан и регулятор давления в баке. Выход материала из нижней части бака: для густых составов. Выход на 1 краскораспылитель. Выход для продукта и воздуха: М 1/4″, максимальное давл. 3 бар, вес 14,5 кг. подробнее |
Ведро-вкладыш: полиэтилен.Фитинги и внутренние элементы: нержавеющая сталь.Аварийный клапан и регулятор давления в баке.Выход на 2 краскораспылителя.Система быстрой промывки шланга и краскораспылителя.Ручное перемешивание ЛКМ.Крышка бака: сталь, спецобработка поверхности, закрывается при помощи 5 винтов с барашками, тороидальная уплотнительная прокладка, пробка заливочной горловины — оцинкованная сталь.Бак: сталь, специальное антикоррозионное покрытие, усиленный верх нержавеющая сталь. подробнее |
Фитинги и внутренние элементы: нержавеющая сталь.Аварийный клапан и регулятор давления в баке.Выход на 2 краскораспылителя.Ручное перемешивание ЛКМl.Выход для продукта в нижней части бака.Крышка бака: сталь, спецобработка поверхности, закрывается при помощи 5 винтов с барашками, тороидальная уплотнительная прокладка, пробка заливочной горловины–оцинкованная сталь.Бак: сталь, специальное антикоррозионное покрытие, усиленный верх. подробнее |
WM30 Мембранный насос, 90050Мембранный насос низкого давления с редуктором диафрагменного типа и манометром давления продукта. Линейный фильтр ЛКМ, система рециркуляции.Для всех типов краски, грунтов, эмалей, лаков. подробнее |
Красконагнетательные баки
Красконагнетательные баки применяются для перемешивания лакокрасочных материалов, а также для подачи их под высоким давлением к краскопульту. Такой бак представляет собой герметичную цилиндрическую емкость, внутри которой располагается пневматическое либо механическое перемешивающее устройство и специальный фильтр, который очищает окрасочный состав.
Такие баки удобны при большом объеме покрасочных работ. В этом случае стандартные бачки объемом до одного литра становятся малоэффективными, поскольку подготовка краски и ее заправка отнимает слишком много времени. Однако при применении бачка с большим объемом рука маляра начнет быстро уставать, что негативно скажется на качестве и аккуратности работы. Поэтому в такой ситуации используется специальная нагнетательная емкость.
В нашем каталоге представлены красконагнетательные баки марки Walmec, которые отличаются высокими характеристиками и отлично подходят для эффективной работы, которая будет давать результат высокого качества.
Преимущества красконагнетательных баков
• Красконагнетательные баки полностью соответствуют всем требованиям, предъявляемым к оборудованию работающему сжатым воздухом• Изготовлены из прочной стали с коваными стальными крепежами• Конструктивный материал красконагнетательных баков — нержавеющая / углеродистая сталь —подходит для ВСЕГО спектра промышленных задач• Оборудование рассчитано на более высокое давление для высоковязких материалов• Красконагнетательные баки позволяют работать с материалами на основе воды или растворителя• Вставные пластиковые контейнеры сокращают время для промывки баков• Баки комплектуется верхним/нижним выходом для материала• Стандартная комплектация красконагнетательных баков — один регулятор давления, опция — два.
Область применения красконагнетательных баков
Красконагнетательные баки предназначены для приготовления, постоянного перемешивания (если это необходимо) и подачи краски в пистолет-распылитель. Баки оснащены легкими в управлении регуляторами (для настройки необходимого давления окрасочного материала) и безопасными клапанами сброса давления. Ручные и пневмо мешалки обеспечивают высокое качество смесей.Баки изготовлены из высококачественных материалов и соответствуют всем мировым и европейским требованиям, предъявляемым к оборудованию, работающему под высоким давлением (PED, ATEX и ASME).Компания \”Пром-Краска\” представляет красконагнетательные баки для всех отраслей промышленности.
Как сделать бак своими руками
Для начала следует раздобыть компрессор, например, взять старый агрегат от холодильника. Купить компрессор можно и в автомобильном магазине, выбрав недорогую модель. Также потребуются:
- Надежный бак-ресивер. Подойдет устройство от тормозного механизма грузовой машины, но только не слишком ржавое, иначе оно не выдержит повышенного давления.
- Медная трубка для соединения бака и компрессора. Можно взять трубку из иного металла, но медь подходит лучше других.
- Реле давления с контактами. Поможет регулировать давление на нужном уровне.
Самодельный красконагнетальный бак Имеющийся краскопульт подсоединяют к баку посредством гибкого армированного шланга, после чего его можно будет применять по назначению.
Обзор моделей
Бак красконагнетательный со 12а сконструирован по основным принципам подачи краски под давлением через пистолет. Он предназначен для ремонтных работ среднего уровня, производительность этого оборудования — от 300 до 500 литров в минуту. Объем бака 20 литров, давление установки 4 атм. Длинный шланг и вес — 19 кг позволяют его переносить и работать на расстоянии.
Красконагнетательные баки торговой марки Калибр известен покупателю своим качеством. Основные характеристики: корпус изготовлен из надежного металла, прочно защищающего оборудование от вмятин и разрывов. Основное функциональное давление данных приборов — от трех до 4 атм. Наличие шланга обеспечивает бесперебойную работу при удалении от агрегата. Манометр позволяет постоянно контролировать уровень давления.
Красконагнетательный бак Калибр КБ 10 рекомендован для окраски больших поверхностей, является средним по размеру — вместимостью 10 литров, весом 22 кг. Корпус бака наглухо закрыт, в него под давлением поступает сжатый воздух. Красконагнетательный бак калибр 10 снабжен редуктором, манометром и двумя резиновыми шлангами и краскораспылителем, которым осуществляется распыление под давлением (или пневматическое).
Это самый распространенный метод нанесения лаков и красок. Такое распыление чаще всего производится без подогрева, хотя иногда применяют и способ с подогревом.
Чаще всего краска нагревается до того, как попадет в красконагнетательный бак. Способ этот подходит для материала повышенной вязкости. Обычно в подобных случаях применяют растворитель, но покрытие, которое получают с подогревом, намного качественнее. Рассмотрим основные преимущества:
- • наносится меньше слоев — экономится краска;
- • уменьшается расход растворителей;
- • уменьшается процесс туманообразования, а значит экономится ЛКМ;
- • усиливается глянец и улучшается качество поверхности (нет белого налета от конденсата).
Для этого метода подходят только те ЛКМ, структура которых не меняется при нагревании. Применение этот способ нашел в машиностроении, где лакокрасочные материалы наносятся с помощью красконагнетательного бака с краскораспылителем. Купить его можно в специализированных магазинах или заказать по почте.
Еще один красконагнетательный бак КСОМ СО 12а 018-2620 обладает рядом преимуществ: малогабаритность, вследствие этого — возможность перевозки в легковом автомобиле и переноски внутри помещения. Вес всего агрегата 19 кг, объем — 20 литров, а для удобства перемещения с боков бака имеются две ручки. Надежность всей конструкции и простота обслуживания делают эту модель доступной для рядовых покупателей. Манометр встроен и точно фиксирует давление внутри насоса
Красконагнетательный бак можно сделать своими руками. Для этого надо взять компрессор (возможно, от старого холодильника), ресивер, гибкий шланг и краскопульт. Еще нужно приобрести манометр. Дальше нужно будет собрать так, чтобы система представляла собой герметично закрытый прибор. Если есть уверенность в его безопасности, то можно пользоваться самодельным красконагнетательным баком.
Похожие:
Инструкция по монтажу и эксплуатации фильтра доочистки воды jnt-ro краткое введениеЧистейшая вода наполняет накопительный бак, фильтруется через пост-фильтр из активированного угля, устраняющий неприятные запахи…
Инструкция по монтажу и эксплуатации теплообменникаОбычно бак размещают в моечной комнате. Преимущества применения теплообменника в конструкции печи дает экономию места, более быстрый…
Инструкция по применению установкаЗалить в бак 15 растворитель для используемого типа краски, в количестве 5-7 литров
Инструкция по применению удобрения микроэлПеред приготовлением рабочего раствора: вымыть бак опрыскивателя, канистры с микроэлом взболтать
Гаоу бак «Башкирский агропромышленный профессиональный колледж»Эксплуатация и техническое обслуживание сельскохозяйственных машин и оборудования
Инструкция по применению удобрения микромакВ бак протравителя с ½ воды при наполнении и размешивании вылить «Микромак А» (10 литров на 10 тонн семян). Через 3 минуты добавить…
Техническое описание и инструкция по эксплуатацииИнструкция по эксплуатации предназначены для ознакомления с устройством, принципом работы и основными правилами эксплуатации датчика…
Инструкция по эксплуатации
Перед началом эксплуатации машины обязательно…Инструкция по эксплуатации предназначена для персонала при проведении монтажа и эксплуатации машины в качестве важного источника…
Инструкция по эксплуатации аснп. 468353
001ТУНастоящая инструкция по эксплуатации радиоудлинителя интерфеса dmx512 «радиогейт» (в дальнейшем “Устройство”) предусматривает правила…
Инструкция по эксплуатации гост 20548-87Настоящие паспорт и инструкция по эксплуатации содержат сведения, необходимые для правильного монтажа, эксплуатации и технического…
Программа ввода ионола (агидола) в бак трансформатора 2т пс «Касимово»Ооо «Башрэс», проводит конкурентную процедуру оперативной закупки, и в этой связи пригласило поставщиков подавать свои предложения…
Инструкция по эксплуатации. Москва 2007 гИнструкция по эксплуатации предназначены для ознакомления с системой стойки объёмной опалубки перекрытий, её устройством и принципом…
Техническое описание и инструкция по эксплуатации Гигант 2013Инструкция по эксплуатации предназначены для изучения конструкции опрыскивателя полуприцепного штангового опш-18-2500 (далее опрыскиватель)…
Учебно-методический комплекс дисциплины «разработка и стандартизация…Рабочая программа составлена на основании типовой программы гос впо и авторских разработок. Номер государственной регистрации 774…
И инструкция по эксплуатации г. Новосибирск 2015 гТехническое описание и инструкция по эксплуатации (ТО) предназначено для изучения и правильной эксплуатации стендов для проверки…
Инструкция по эксплуатации ыи 220. 002 ИэИнструкция содержит сведения, необходимые для эксплуатации устройства оконечного «Ответ». Инструкция рассчитана на инженерно-технический…
Инструкция, руководство по применению
Обслуживание красконагнетательного бака
Не стоит забывать, что красконагнетательные баки предназначены для работы с красящими составами определенной вязкости. Так, к примеру, для СО-12а вязкость краски должна находиться в пределах 10,3 сст либо 1,88°Е
Длина шланга также задается в зависимости от эксплуатации и не должна быть больше 5500 миллиметров, беря во внимание расход рабочей среды используемым числом компрессоров
В зависимости от расстояния между участком окрашивания и размещением красконагнетательной емкости обслуживание бака может выполнять другой рабочий, который будет контролировать расход подаваемой краски и рабочее давление. Также в его обязанности будет входить периодическое помешивание красящего состава.
Прежде, чем переходить к обслуживанию бака, необходимо первоначально отсоединить шланг подачи от компрессора, предварительно сбросив давление в нагнетательной магистрали до атмосферного.
В процессе обслуживания периодически проверяются следующие моменты:
- Работоспособность манометра;
- Качество работы предохранительного клапана;
- Состояние сетчатого фильтра;
- Крепление всех составляющих арматуры приспособления.
При необходимости в замене краски, а также по завершению работ внутренние поверхности управляющих элементов, шлангов и самого бака тщательно промываются при помощи растворителя. При этом работы следует выполнять в хорошо проветриваемом помещении.
Выбор и цена готового бака
Подбирать бак нужно с учетом требующегося объема. В продаже есть компактные модели, которые вмещают от 2 литров краски, а также очень крупные, промышленные агрегаты на 100-150 литров ЛКМ. Минимальная производительность устройств обычно рассчитывается на 20 литров краски, поэтому данный объем считается самым популярным и универсальным. Чем больше по размерам прибор, тем он дороже, зато его можно будет задействовать в более сложных работах.
При покупке нужно обратить внимание на следующие факторы:
- материал корпуса красконагнетательного бака;
- тип перемешивания — ручной, механизированный;
- общие габариты устройства, удобство его перемещения и вес;
- номинальное и максимальное давление при подаче воздуха;
- производительность, л/час/мин;
- скорость расхода краски, кг/ч;
- предельное расстояние выброса краски, м.
Напорные емкости LDG на 5, 10 и 20 литровСредняя цена на красконагнетательные баки в магазинах составляет 10000-20000 рублей на отечественные модели, от 30000-50000 — на импортные. Некоторые изделия стоят еще дороже, так как оснащены дополнительными функциями, например, могут подогревать краску перед подачей. Самым популярными являются отечественные баки марок СО-12а, «Калибр» БК-10, БК-20, а также итальянские приборы Walmec.
Принцип работы
Красконагнетательный бак начинает работать после размещения на прочной, идеально ровной поверхности и плотного закрывания крышки. Он соединяется с напорной магистралью шлангом, по которому пойдет красящий состав. Чтобы структура краски осталась неизменной, как и ее температура, бак не ставят рядом с источниками тепла или под воздействие ультрафиолета. В противном случае качество окрашивания может снизиться.
Порядок работы устройства таков:
- после раскрытия впускного клапана краска проходит фильтрацию с удалением слишком крупных частиц;
- емкость для ЛКМ заполняется, состав перемешивается при помощи лопастей;
- по мере достижения краской нужного уровня начинает работать клапан сброса давления (располагается внутри на корпусе), подача воздуха под давлением останавливается;
- если фильтр засорился, или возникли серьезные перепады давления по иным причинам, клапан сброса срабатывает в экстренном порядке;
- при нормальной работе фильтра и клапанов краска поступает в прикрепленный к баку окрасочный пистолет.
Чтобы работа прибора была безопасной и бесперебойной, нужно соблюдать такие рекомендации:
- не допускать повышения давления сверх 5 атм. (клапан сработает при 5-5,5 атм.);
- не перенастраивать работу предохранительного клапана;
- самостоятельно не менять расположение элементов и не вносить иные изменения в конструкцию бака;
- не заливать в устройство абразивные составы, краски с кислотами, бензином, дихлорэтаном.
Красконагнетательный бак для нанесения лакокрасочных материалов
Что такое красконагнетательный бак?
Красконагнетательные баки выполняют одновременно две задачи — перемешивают и подают лакокрасочные материалы к краскораспылителю под давлением сжатого воздуха вязкостью до 60 с по ВЗ-4!
Красконагнетательный бак по конструкции представляет собой переносные герметически закрытые цилиндрические сварные сосуды со сферическим дном и герметически закрывающейся крышкой, на которой монтируют арматуру баков.
Баки снабжены механическим или пневматическим смесителем. Красконагнетательные баки даже обеспечивают работу со взрывоопасным и агрессивными составами.
Определяемся с моделью
Помимо упомянутой ранее модели красконагнетательного бака СО-12а, в продаже можно найти и другие качественные изделия. Наибольшей популярностью на рынке сегодня пользуется продукция Walmec от итальянского производителя и модели БК-20 ПВ, БК-10 отечественного изготовления. В большинстве случаев минимальной производительности перечисленных приспособлений достаточно для 20 литров красящего вещества, хотя красконагнетательный бак, комплектуемый таким краскораспылителем как Калибр КБ-10, способен функционировать лишь с емкостью в 10 литров!
К основным достоинствам последнего относят отсутствие строгой необходимости унифицировать посадочные места для органов управления и арматуры, небольшую массу и, конечно же, высокую компактность при работе.
Определяясь с выбором модели следует учитывать:
- Максимальное расстояние для подачи краски, в метрах;
- Производительность, л/час;
- Емкость бака, в литрах;
- Предельные и номинальные показатели давления во время подачи сжатого воздуха, в Па;
- Уровень расхода красящего состава, кг/ч.
Некоторые модели способны похвастаться дополнительным функционалом, к примеру, способностью подогревать краску до нужной температуры непосредственно перед работой.
Сегодня цена на отечественные красконагнетательные баки малой емкости может начинаться с 10 тысяч рублей и заканчиваться 30 тысячами для импортных моделей.
Справочник строителя | Краскораспылители, красконагнетатели, краскопульты…
КРАСКОНАГНЕТАТЕЛЬНЫЕ БАКИ
Красконагнетательные баки предназначены для перемешивания и подачи к краскораспылителям под давлением сжатого воздуха красочных составов вязкостью до 60 с по ВЗ-4. Они представляют собой переносные герметически закрытые цилиндрические сварные сосуды со сферическим дном и герметически закрывающейся крышкой, на которой монтируют арматуру баков. Баки оборудуются механическим или пневматическим смесителем. Они обеспечивают работу со взрывоопасным и агрессивными составами. Наибольшее рабочее давление в баках 0,4 МПа.
Красконагнетательный бак СО-12Б (рис. 1) вместимостью 20 л имеет цилиндрический корпус 1, внутри которого помещены сменная емкость 2 для краски, лопастной смеситель 12 с ручным приводом и фильтр 13. Сменная емкость обеспечивает удобство заправки бака при изменении цвета красочного состава. Сверху бак герметично закрыт крышкой 11, на которой смонтированы кран 4 для сжатого воздуха, регулятор давления воздуха – редуктор 5 для подачи воздуха и выдачи краски, манометр 6 для контроля давления, клапан 8 сброса давления, загрузочное устройство 9, кран 10для подачи краски, рукоять 7при-вода смесителя. Крышка имеет уплотнения и крепится к баку с помощью накидных скоб 3 с винтами. Красочный состав заливают в бак через горловину загрузочного устройства и перемешивают ручным смесителем. Сжатый воздух от сети подается в редуктор красконагнетательного бака, из которого одна часть воздуха поступает по шлангу к краскораспылителю, а другая, проходя после редуцирования в красконагнетательный бак, вытесняет краску, которая через фильтр, двухходовой кран и напорный рукав поступает к краскораспылителю.
Бак комплектуется двумя рукавами длиной 5,5 м и одним длиной 9 м.
Описание прибора
Для качественного и равномерного распыления краски нередко применяются красконагнетательные баки. Подобное устройство представляет собой герметически закрытый сосуд, в который подается сжатый воздух, и используется для окрашивания больших по площади поверхностей. Кроме «разбивания» краски на мельчайшие частицы и ее непосредственного разбрызгивания, бак может перемешивать материал до однородности. Благодаря наличию регулятора давления аппарат позволяет идеально ровно прокрасить разные поверхности вне зависимости от внешних условий.
Нагнетательные баки для малярных работ
Красконагнетательные баки весьма ценятся профессионалами, ведь они имеют множество неоспоримых достоинств:
- Большой объем. Вместимость резервуара может достигать 150 литров, тогда как в краскопульты входит только 500-1000 мл краски (или чуть больше). Регулярно наполнять емкость краской не придется, следовательно, можно будет трудиться без перерывов.
- Наличие мешалки. В комплекте с прибором идет пневматическая или ручная мешалка, которая работает от действия сжатого воздуха. Она позволяет перемешивать краску, что улучшает качество проводимых работ.
- Возможность регулировки давления. Особый регулятор помогает установить давление, которое требуется в той или иной ситуации. Чаще всего рабочим давлением устройств является показатель в 3,5-4 атм. Краска из устройства в течение всего рабочего процесса подается с одинаковой скоростью и интенсивностью, поэтому покрытие будет иметь одну и ту же толщину на всей своей протяженности.
- Удобство применения и обслуживания. Красконагнетательные баки компактные, немного весят, их можно без труда перенести на новое место. Крышка приборов закрывается очень плотно, благодаря чему материал не будет разливаться. Чтобы получить доступ к внутренним элементам бака, нужно просто приподнять крышку. Снять и заменить фильтр тоже не составит труда.
- Возможность ускорения работы. Каждый бак предполагает подключение двух распылителей, если это нужно. Поэтому работать с оборудованием могут сразу два мастера, и окрашивание будет происходить на порядок скорее.
Красконагнетательные баки часто используются для масштабных ремонтных и отделочных работ внутри и снаружи помещений, в особенности в промышленности и при ремонте, строительстве различных крупных объектов.
Неисправности красконагнетательного бака и их устранение
Таблица 1
Неисправности красконагнетательных баков
| Неисправность | Причина неисправности | Устранение неисправности |
|---|---|---|
| Утечка лакокрасочного материала или воздуха через уплотнение в крышке | Неисправная прокладка либо плохо затянутые крыльчатые гайки | Заменить прокладку, гайку затянуть |
| Выпускной пневмоклапан протекает после затяжки | Повреждено уплотнительное кольцо | Заменить кольцо |
| Лакокрасочный материал подается прерывисто | Всасывающий фильтр или трубка забиты, либо лакокрасочный материал плохо перемешивается | Проверьте и почистите фильтр и трубку, увеличьте скорость перемешивания. |
Эффективность работы с красконагнетательным баком зависит от профессионализма маляра. Если будет плохо помыт бак и прочищен растворителем шланг подающий материал, то, в лучшем случае, придется купить новый шланг, в худшем, менять узлы красконагнетательного бака. Для промывки бака нужно больше растворителя, чем для краскораспылителя, который, кстати то же надо мыть. Поэтому, в расход материалов закладывайте траты на промывку оборудования растворителем. Китайские баки снабжаются дешевыми краскопультами, которые выходят из строя в течении нескольких дней. В этом случае сразу ещё планируйте покупку более качественного краскораспылителя.
|
Читайте далее:
|
Красконагнетательный бак для шпаклевки
Кроме покраски, баки можно использовать для шпаклевания разнообразных оснований. Они позволяют ускорить процесс отделки и снизить трудозатраты. К прибору также подключают компрессор, нагнетающий воздух по двум шлангам. Первый шланг подсоединяется к самому баку, второй идет к соплу пистолета, где состав смешивается с воздухом и распыляется на стены. Во внутренний резервуар бака заливается штукатурка, крышка прочно закрывается фиксаторами. Компрессор включается, и шпаклевка подается в шланг, затем в распылитель. На случай нарастания давления в аппарате должен сработать предохранительный клапан, который сбросит показатель до оптимального значения.
Красконагнетательные баки подходят для создания высококачественных покрытий с применением различных видов шпаклевок:
- выравнивающих и финишных;
- декоративных;
- фактурных и текстурных.
Нагнетательный бак для шпаклевки
Работа подобных устройств высоко оценивается профессионалами, поэтому сами они пользуются большим спросом на стройке и в ремонте. Красконагнетательные баки не сложны в эксплуатации, надежны, позволяют ускорить труд мастера и значительно улучшить конечный результат.
