Кран портальный

Принцип работы подъемного крана

Подъемный кран, являясь основной грузоподъемной силой в строительстве, служит для автоматизации рабочего процесса возведения объектов промышленного и частного строительства. Принцип работы основан перемещении материалов за счет изменения параметров вылета и высоты стрелы. Работа крана состоит из основных операций, составляющих рабочий цикл:

1. захват;
2. подъем и перемещение материалов и конструкций к месту его монтажа или складирования;
3. опускание;
4. отсоединение груза от грузозахватного устройства;
5. возврат механизма в рабочее положение для повторения цикла.

Обеспечение производства работ на объекте происходит благодаря цикличному сочетанию операций в определенной последовательности.

Общие сведения и параметры

Подъемное оборудование современного типа в России стали выпускать в 1936 году. Когда началось масштабное строительство зданий и сооружений из крупных железобетонных блоков заводского изготовления. Чтобы значительно ускорить процесс возведения зданий стал широко применяться метод монтажа «с колес». Благодаря этому за несколько десятилетий появилось более 80 модификаций грузовых подъемных кранов.

Производством этой техники занимались заводы по всей стране. Однако, реорганизация методов строительства шла быстрее, чем совершенствование конструкций грузоподъемных механизмов. Поэтому ВНИИ строймаш принял решение о создании и внедрении единого государственного стандарта. Производство машин по новым правилам позволило обновить, улучшить и унифицировать существующий парк строительных машин.

Сегодня подъемные техника образует целую группу промышленного оборудования, предназначенного для перемещения груза в пространстве. Характеристики современных грузоподъемных кранов отвечают всем требованиям организационно-технологических решений на объектах строительства. В технологических картах и проектах производства работ учитываются рабочие параметры подъемных механизмов, взаимосвязанных с особенностями возводимого здания. К ним относятся:

1. Вылет стрелы — это расстояние в метрах по горизонтали от вращающейся конструкции крана до оси крюкового подвеса. Оно измеряется без груза или в положении подъемного крана на горизонтальной площадке и обозначается символом L. Вылет стрелы без установленного груза называется установочным, а с грузом — маневровым. Расстояние вылета стрелы должно обеспечивать безопасное производство строительных работ, в том числе в условиях, ограниченных жилой застройкой. Знать этот параметр необходимо, чтобы рассчитать границы опасной зоны работы крана и границы возможного падения груза.
2. Грузоподъемность — максимальный вес перемещаемого груза, на подъем которого рассчитан механизм. Это значение включает в себя также вес грейфера, траверсы и строп — съемных приспособлений для захвата груза. Зависимость грузоподъемности (Q) от вылета стрелы (L) и ее длины выражается графически в виде схемы, на которой обозначены ключевые точки и свойства грузоподъемности. Определение этой характеристики необходимо при подборе типа и модели машин для производства строительных работ. При этом учитывается вес самого тяжелого конструкционного элемента возводимой постройки.
3. Высота подъема (H) — промежуток от исходной точки стоянки до верхней точки грузозахватного органа, находящегося в рабочей позиции.
4. Грузовой момент (М) — представляет собой произведение вылета грузозахватного органа на грузоподъемность. Полученное значение учитывает две ключевых характеристики, поэтому его используют для обозначения основного обобщающего параметра подъемного крана.
5. Колея(К) — расстояние, измеряемое между осями опорных поверхностей ходовых органов машины. Эта характеристика необходима для устройства и обозначения рабочего пути машины в проекте производства работ.
6. Скорость подъема и посадки и перемещения веса в рабочем режиме(V). Функциональность и скоростные параметры учитываются при монтаже и укладке конструкций.
7. Производительность. Измеряется в количестве единиц или массе материалов, которые монтирует или перемещает машина за определенный цикл в отрезок времени.
8. Общая масса агрегата. Значение массы подъемного крана с балластом, монтажными и транспортными устройствами и противовесом. Учитывается при подборе крана для конкретных параметров грунта.

Назначение подъемных кранов состоит в работе с грузами не только на строительной площадке, но и в условиях промышленных производств. Пространственное перемещение габаритных конструкций и материалов — основной функционал этих машин.

Причальные перегружатели: для чего они предназначены

Главное назначение кранов-перегружателей сводится к транспортировке массовых  грузов в условиях стабильно устойчивого грузопотока. Без этой техники, как уже говорилось выше, невозможно функционирование причалов, портов, а также складов крупных предприятий металлургической, машиностроительной и прочих отраслей промышленности.

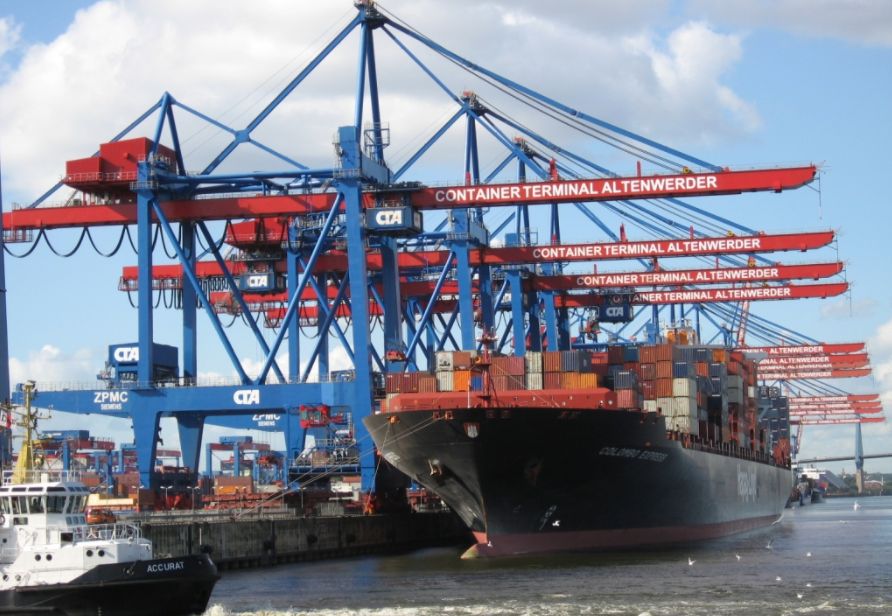

Если речь идет о портах, то там причальные контейнерные перегружатели используются для разгрузки судов, а вот когда имеется в виду техника, находящаяся на балансе предприятий, то она является обязательным звеном их технологической схемы.

Учитывая тот факт, что используются подобные машины преимущественно в портах, огромное значение уделяется их внешнему виду – важно, чтобы столь габаритные механизмы органично вписывались в панораму города, дополняли общий ансамбль. И все это – при сохранении высокой надежности и максимального уровня безопасности эксплуатации спецтехники.

Характеристики подъемных кранов

Кран, расположенный в порту, имеет, как правило, несколько рабочих механизмов. Передвижной механизм крана представляет собой установочную функцию, а все остальные – это рабочие механизмы. В зависимости от места установки краны делятся на разнообразные типы по их применению, они могут выполнять как функцию перегрузки, так и функцию поддержки и захвата масштабного груза. Передвижной механизм представляет собой совокупность тележек, которые, в свою очередь, могут быть приводного и неприводного видов. Краны, используемые в порту, очень легкие и экономичные, они также способны выдерживать максимально низкие температуры, а именно до -45 градусов. Независимо от их прямого назначения и названия такие краны зачастую используют в нефтегазовой области, а также в лесной и угольной промышленности. Вылет стрелы портального крана может достигать 40 метров.

Характеристики портальных кранов отражаются в непосредственном наименовании данного крана. К примеру, портальный кран “Ганц 5/6–30–0,5” имеет такие характеристики:

• грузоподъемность крюком, в зависимости от вылета, плавно меняется от 5 до 6 т;
• максимальный вылет – 30 м;
• колея портала 0,5 м.

Этот подъемник целесообразно будет использовать в строительстве и сельском хозяйстве, так как его грузоподъемность не такая большая.

Портальный кран — это… Что такое Портальный кран?

Порта́льный кра́н — полноповоротный стреловой кран, поворотная часть которого установлена на портале, передвигающемся по рельсам, проложенным на земле или эстакаде.

Описание

Различают перегрузочные (грейферные и крюковые) и монтажные (строительные и судостроительные и др.) краны. Грузоподъёмность кранов, выпускавшихся на территории СССР составляла 80 т, в других странах — до 300 т. Ветровую нагрузку определяют по ГОСТ 1451-77 и учитывают при выборе двигателей (Ветровая нагрузка рабочего состояния крана). В правилах технической эксплутации перегрузочных машин морских портов запрещена работа береговых кранов при скорости ветра 15 м/с и более.

Устройство

Порталы

В зависимости от числа перекрываемых железнодорожных путей порталы бывают одно-, двух- и трёхпутными. Внутренний контур портала должен соответствовать габариту приближения строений по ГОСТ 9238-73. Порталы различаются:

По типу присоединения опор к верхнему ригелю:

1. Шарнирный.
2. Жёсткий.

По числу присоединений опор к верхнему ригелю:

1. Двухстоечный.
2. Четырёхстоечный.

По числу соединений с ходовой частью:

1. Трёхопорный.
2. четырёхопорный.

По способу образования конструкции:

1. Решётчатый.
2. Рамный.
3. Рамно-башенный.
4. Рамно-раскосный.

На конструкцию портала влияет тип опорно-поворотного устройства (сокр. ОПУ). Механизмы поворота имеют обычную конструкцию с червячным или зубчатым редуктором, конической или многодисковой муфтой предельного момента и открытой зубчатой или цевочной передачей.

Механизмы

Портальные краны имеют механизмы подъёма, изменения вылета, поворота и передвижения (передвижение является установочным движением, остальные — рабочими).

Ходовые устройства

Механизмы передвижения состоят из приводных и неприводных тележек, объединённых системой балансиров. Длину плеч балансиров выбирают с учётом одинаковой нагрузки на всех колёсах. При диаметре колеса 560—710 мм (нагрузка 250—400 кН) под опорой ставится 12 колёс и более. Тележки снабжены противоугонными захватами.

Применение

Рабочим органом перегрузочных кранов являются:

Обычно эти краны снабжают дополнительной крюковой обоймой.

Монтажные

Монтажные краны предназначены для работ с ответственными штучными грузами. На монтажных кранах для их эффективного использования предусматривают изменение допустимой грузоподъёмности в зависимости от вылета.

Портальные доковые

Краны с бункером на портале. Вращение исключено из рабочего цикла крана, тем самым повышается производительность. Движение грейфера из трюма к бункеру и обратно обеспечивают только механизмы подъёма и изменения вылета. Из грейфера груз высыпается в бункер и доставляется на склад транспортёрами, один или два из которых установлены на кране. Размеры бункера в плане, с учётом раскачивания грейфера на канатах, значительны. Для уменьшения раскачивания длина подвеса должна быть возможно меньшей. При передвижении крана вдоль судна бункер не должен выступать в сторону берегового рельса за габарит портала. При выгрузке груза из судна бункер устанавливается горизонтально, а при перемещениях крана вдоль пирса — вертикально; при этом бункер не задевает надстроек судна.

Краны с бункером на портале

Краны с бункером на портале применяют для выгрузки сыпучих грузов при устойчивом грузопотоке.

Примечания

1. ↑ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.

dic.academic.ru

Технические характеристики крана ручного козлового КР2

Наименование параметра	Значение
Номинальная грузоподъемность одного крана, кг
Высота подъема рельса, мм, не менее
Величина поперечного перемещения каретки крана, мм
Количество рабочих, обслуживающих кран, чел
Габаритные размеры крана, мм, не более — высота — ширина
Усилие при подъеме груза массой 1200 кг, Н (кг·с), не более — на рукоятке редуктора — на рукоятке привода перемещения каретки — при передвижении крана вдоль пути
Масса крана, кг, не более

1 – рама; 2 – колесо; 3 – каретка; 4 – захват; 5 – редуктор; 6 – рукоятка перемещения каретки; 7 – тормозное устройство механизма перемещения каретки; 8 – опора выдвижная дополнительная; 9 – фиксатор опоры; 10 – ручка откидная для переноски крана; 11 – цепь приводная механизма перемещения каретки; 12 – механизм натяжения приводной цепи; 13 – цепь грузовая пластинчатая; 14 – храповой механизм с фрикционным тормозом; 15 – рукоятка подъема и опускания рельса.

Портальные краны

Это грузоподъемное оборудование с поворотной частью, установленной на передвижной металлоконструкции, ездящей по рельсам и способной пропускать под собой ЖД вагоны и другой транспорт. Портальные краны нашли широкое применение в области строительства силовых зданий, шлюзов, плотин, гидростанций и других важных объектов. Они активно используются в судовых доках и на прикордонных складах, при работе с массовыми, ответственными штучными, сыпучими грузами.

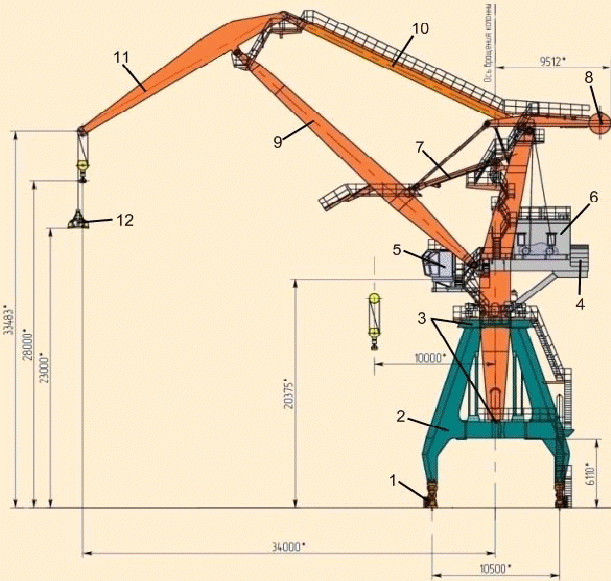

Устройство портального крана

В общем случае состоит из следующих механизмов:

Нога – элемент с тележкой внизу (холостая или моторная), обеспечивающий перемещение по крановому пути. Количество ног разнится в зависимости от модели и может быть равно как 3 или 4 (классический вариант), так и 8 или даже 16. Все тележки при этом оборудованы противоугонным захватом, у каждой есть индивидуальный привод (если они моторные), а крайние обязательно буферные.

Оголовок – площадка соединения ног, квадратной или круглой формы. Помимо окончательного формирования портала, с величиной проезда 10,5 м (стандарт на 2 пути) или какой-то другой, также является узлом соединения электрооборудования – всех приводов тележек. Плюс, оголовок – это еще и опорный элемент, принимающий нагрузки от поворотного устройства.

Токоподвод – кабель, гибкий или на барабане, который прикреплен к одной из ног или к соединительному ригелю, и сматывается/разматывается при движении крана. Также ток может подводиться при помощи троллея, но это достаточно затратный вариант, использующийся только тогда, когда на рабочем объекте нецелесообразно прокладывать кабель из-за высокой вероятности его обрыва или повреждения.

Поворотное устройство – колонна или круг на катках, контактирующих с оголовком. Поддерживает и центрирует привод, обеспечивающий вращение крана-портала. Передает нагрузки и вертикальное давление на оголовок.

Стреловое устройство – с захватным механизмом, выполняющее операции вертикального и горизонтального (если вылет может изменяться) перемещения грузов. Оборудовано системой подвижных противовесов, благодаря которой во время работы достигается равновесие по отношению к оси качания.

Классификация портальных кранов

По назначению выделяют:

• Перегрузочные – наиболее распространенный тип, применяются в портах и на складах. Оснащаются крюками, магнитными шайбами или грейферами – для перемещения штучных, металлических или сыпучих тел. На всех вылетах их грузоподъемность остается постоянной – от 1,5 до 30 т.
• Монтажные – обычно устанавливаются на судостроительных и судоремонтных верфях, отличаются большой высотой ног. Используются при работе со штучными грузами особой ответственности, могут оснащаться двумя крюками и противоопрокидывающими захватами. У них малая рабочая скорость и переменная, зависящая от вылета, грузоподъемность – от 12,5 до 160 т.
• Строительные – применяются там, где нужно в течение длительного времени механизировать работы высокой производительности. С их помощью, например, укладывают бетон при возведении плотин. Строительные краны портального типа, как правило, оснащаются крюками и отличаются высокой скоростью перемещения грузов весом в 10-20 т (обычно) по горизонтали и вертикали на расстояние в 50-70 м.

По типу (схеме) стрелы выделяют:

• прямые – вылет остается неизменным;
• шарнирно-сочлененные – с гибкой или жесткой оттяжкой, прямолинейным или профилированным хоботом, уравнительными блоками или полиспастами – все это направлена на изменение вылета;

По конструкции портала краны классифицируют на:

• решетчатые – каждая нога представляет собой отдельную конструкцию;
• рамные – ноги соединяются попарно и таким образом крепятся к ригелю через оголовок;
• рамно-башенные – аналогичные предыдущим, но доходят только до оголовка;
• рамно-раскосные – каждая нога шарнирно присоединена к ригелю.

По числу опор (ног) выделяют:

• трех-
• четырех-
• многоопорные.

По количеству соединения ног с верхним ригелем портал-краны:

• двух-
• четырех-
• многостоечные.

При этом характер соединения ног с верхним ригелем может быть:

• жестким – ноги не двигаются;
• шарнирным – опоры могут менять свое положение (после оголовка).

По ходовому устройству портальные краны бывают:

• на рельсах – передвигаются исключительно по проложенному пути;
• пневмоколесные – более мобильные, возможны даже их повороты на месте.

o-cranes.ru

виды и характеристики :: SYL.ru

Кран портальный имеет вид особого подъемного крана, поворачиваемая платформа которого установлена на высоком пьедестале, а сам механизм перемещения движется по рельсам. Такого рода приспособления зачастую используются на судостроительных заводах, а также в портах и судовых доках. Основной принцип работы кранов заключается в захвате и перемещении масштабных грузов. Непосредственно сам кран портальный состоит из ног, а также оголовка. Кран в порту способен поднимать и перемещать масштабные грузы весом от 5 до 300 тонн.

Устройство портального крана

Кран портальный имеет основание с движущим механизмом, способное вращаться вокруг своей оси. Так как этот вид подъемника способен выполнять разнообразные функции, а именно перемещение различных видов грузов, то он може быть оборудован различными типами захватов, такими как крюк или же грейферный захват. В зависимости от места их расположения и выполняемых функций краны могут быть строительными и монтажными. Такого рода оборудование имеет массу положительных характеристик, а также легко перемещается с места на место.

Виды портальных кранов

Кран портальный бывает нескольких типов и разновидностей, у каждого из них есть свое целенаправленное предназначение.

Доковый кран в сравнении с подобными моделями кранов имеет довольно низкую грузоподъемность, что во многом не соответствует его прямому предназначению. Этот кран защищен от непредвиденного опрокидывания, а также он обладает функцией противоугловых захватов.

Перегрузочный кран способен поднимать больший вес в сравнении с предыдущим, а именно порядка 30 тонн. В некоторых случаях такой подъемник может быть оборудован специальным магнитом (для поднятия металлических деталей), а также крюком или грейфером (для перемещения сыпучего груза). На таком кране в большинстве случаев присутствует лебедка или несколько для страховки перемещаемого груза.

Монтажный кран используют в портах, а также на судоремонтных или судостроительных предприятиях. Внешне такой кран практически идентичен предыдущему, только он способен поднимать грузы, масса которых может достигать 160 тонн, для страховки также применяются несколько лебедок.

Характеристики подъемных кранов

Кран, расположенный в порту, имеет, как правило, несколько рабочих механизмов. Передвижной механизм крана представляет собой установочную функцию, а все остальные — это рабочие механизмы. В зависимости от места установки краны делятся на разнообразные типы по их применению, они могут выполнять как функцию перегрузки, так и функцию поддержки и захвата масштабного груза. Передвижной механизм представляет собой совокупность тележек, которые, в свою очередь, могут быть приводного и неприводного видов. Краны, используемые в порту, очень легкие и экономичные, они также способны выдерживать максимально низкие температуры, а именно до -45 градусов. Независимо от их прямого назначения и названия такие краны зачастую используют в нефтегазовой области, а также в лесной и угольной промышленности. Вылет стрелы портального крана может достигать 40 метров.

Характеристики портальных кранов отражаются в непосредственном наименовании данного крана. К примеру, портальный кран «Ганц 5/6–30–0,5» имеет такие характеристики:

• грузоподъемность крюком, в зависимости от вылета, плавно меняется от 5 до 6 т;
• максимальный вылет — 30 м;
• колея портала 0,5 м.

Этот подъемник целесообразно будет использовать в строительстве и сельском хозяйстве, так как его грузоподъемность не такая большая.

Типы портальных кранов

В зависимости от условий использования краны делятся на два типа — это плавучие и береговые. Плавучие краны используются непосредственно на воде и представляют собой то же судно, только с грузоподъемным механизмом. Портальные краны, технические характеристики которых предполагают устранение поломок и аварий, произошедших на водном пространстве, а также вблизи суши, относятся к плавучим.

К береговым кранам относятся все те, которые располагаются на суше, независимо от того, находятся они в порту, доке или судоремонтном заводе. Используют такие краны для поднятия всех типов грузов, достигающих веса в 300 тонн.

www.syl.ru
