Способы крепления верёвки к грузоподъёмному механизму
При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.
Кран для газоблоков
Способы крепления троса с помощью такелажа общего назначения:
- С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
- С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.
Пионер-1000
Этот вариант исполнения стрелового крана — усовершенствованная спецтехника, имеющая несколько функций. Грузоподъемность ее — 1 т. В ней все механизмы функционируют на электрической тяге, поэтому управление установкой более легкое. Стрела для оборудования выпускается в нескольких вариантах исполнения: 2,5, 3 и 4 м.
Одновременно с увеличением ее длины снижаются некоторые технические параметры:
- Когда вылет стрелы 2,5 м, она способна поднимать грузы лишь на высоту 6,2 м при заявленной в паспорте грузоподъемности.
- Если установлена трехметровая стрела, установка может поднять на 6 м груз в 0,8 т.
- При четырехметровом вылете вес груза не может превышать 0,5 т, а высота его перемещения — 5,3 м.
- Для наземной установки максимальный подъем груза возможен на уровень в 6 м.
Поднимаемый вес фиксируется к стреле стяжками. Такие консольные краны выпускаются в виде переставных устройств либо они передвигаются самостоятельно на колесах. К поворотной платформе подъемника, смонтированного стационарно, крепятся специальные упоры. Они регулируют у оборудования угол его наклона, благодаря чему происходит предотвращение возможности запрокидывания крана.
Для передвижной конструкции изготовитель рекомендует сооружать рельсы, чтобы по ним выполнять перемещение агрегата. Рабочая скорость с грузом способна достигать значения 11,8 м/мин.
Если сравнивать такую модель с наиболее простой, где контргрузы на раму навешивают, здесь их 15 (каждый имеет массу в 48 кг), и они помещены внутрь специально оборудованного на платформе бокса.
Подъемник «Пионер»: характеристики и области применения
Оборудование работает на трехфазном токе при напряжении 380 В. Эксплуатировать технику можно как в жару (до +40°С), так и в мороз (до -40°С). Максимально допустимая скорость ветра – 12 м/сек., относительная влажность воздуха – 80%. Строительный кран «Пионер» имеет две главные характеристики: грузоподъемность и высота подъема. В зависимости от выноса, который может составить от 2,5 (модель 500) до 4 м (модель 1000), стрела способна достигать 50 м. Грузоподъемность крана «Пионер» б у находится в диапазоне от 0,5 до 1,0 т. Помимо вышеупомянутых модификаций, на рынке есть модель 750 с соответствующей грузоподъемностью. Остальные характеристики – рабочая скорость, размеры, устройство привода и др. – тоже очень важны, но вторичны.
Решив купить кран «Пионер» 1000 / 750 / 500, вы сможете использовать его на самых разных строительных, производственных и торговых объектах. С помощью оборудования можно легко доставить груз на нужный уровень здания или спустить что-то тяжелое вниз. Широкое применение оно нашло в строительстве мостов и энергетических объектов. В производстве его также часто задействуют для проведения монтажных и высотных работ. Подъемный кран «Пионер» всегда востребован на крупных складах и в оптовых магазинах. Техника позволяет существенно сэкономить время при отгрузке больших партий товара.
Кран пионер 1000 технические характеристики — Спецтехника
Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.
|
Кран «Пионер» — это незаменимый механизм в случае проведения строительных, либо ремонтно-строительных работ, которые связаны с подъёмом, а также перемещением разнообразных грузов. Установка данного агрегата осуществляется с лёгкостью на земле, а также на площадках перекрытий сооружений, зданий.Особенности стрелового крана «Пионер» КПМКраны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.Основные характеристики крана «Пионер» КПМУстановленный на земле при нулевой отметке данный агрегат способен поднимать груз:

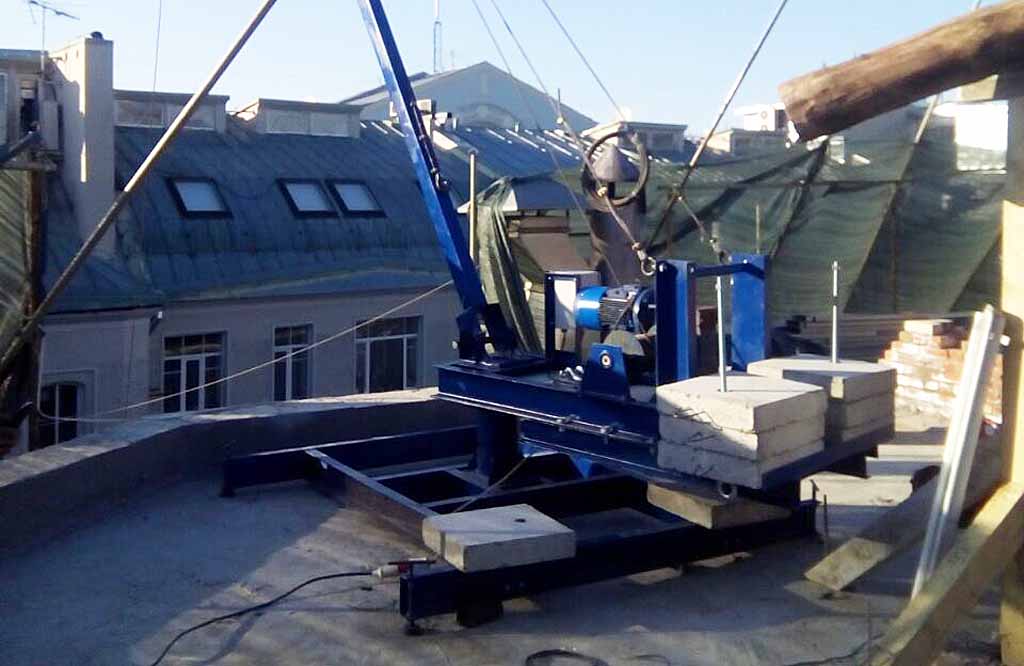

Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:
Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:
Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:
С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.
|
Стреловой кран «Пионер»
На сегодняшний день компания «GRAS» является одним из крупнейших производителей грузоподъемного оборудования в России.
Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.
Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.
Стрелочный Кран Пионер КЛ-1 — Грузоподъемная техника | Сота-Сталь производство оборудования в Киеве
Краны «Пионер» используются для осуществления механизации погрузочно-разгрузочных и строительно-монтажних работ при сооружениях и зданиях.
Основными элементами конструкции крана «Пионер» являются поворотная рама, стрела, опорная рама, электролебедка и пульт управления. Кран «Пионер» представлен в виде разборной конструкции, что очень удобно при транспортировке и монтаже крана на разных строительных участках.
Прайс-Лист от 01.10.2018 года:
Грузоподъемность до 1 тонны
Цена: 98 000 грн. (с НДС)
(фото может отличатся)
Купить
Грузоподъемность до 1 тонны
Цена: 106 000 грн. (с НДС)
(фото может отличатся)
Купить
Кран «Пионер» можно устанавливать на перекрытиях строящихся зданий, крышах сооружений, в котлованах и т.д. Если кран установлен на перекрытии зданий, то высота подъема ограничивается только длинной троса и емкостью канатоукладчика. При помощи подвесного пульта осуществляется управление краном.
Стреловой кран Пионер — это один из наиболее распространенных кранов применяемых в строительстве. Главными отличиями данного крана являются производительность и грузоподъемность.
Для выполнения грузоподъемных работ на строительных участках, логистических и складских комплексах используют краны «Пионер». Параметры крана «Пионер» регламентируются по ГОСТ 1451-77.Стреловой кран «пионер» можно оснастить как грузоподъемным крюком, так и другими механизмами.
Данный тип кранов выпускается с грузоподъемностью 500, 750, 1000 килограмм, но возможно изготовление кранов с большей грузоподъемностью.

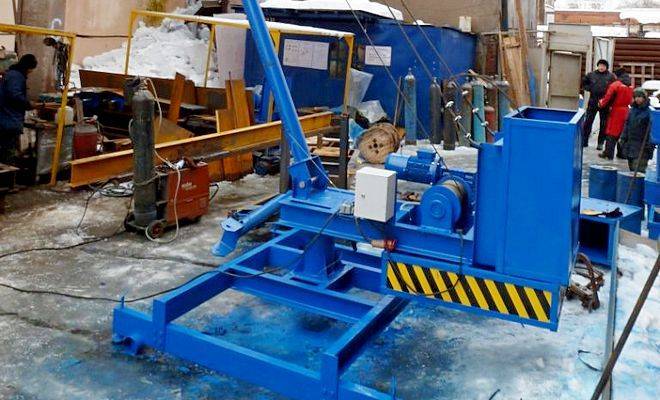

(стационарное исполнение, процесс сборки)
| Фото №1 (Кран Пионер) | Фото №2 (Кран Пионер) | Фото №3 (Кран Пионер) |
Условия эксплуатации Крана Пионер:
Для установки крана допустимым уклоном площадки является 3°.Допустимая скорость ветра 14 м/с для рабочего состояния либо 33 м/с для нерабочего состояния.
Температура окружающей среды -40° С до +40° С .
Наше производственное предприятие «Сота-Сталь» производит и разрабатывает почти все модификации кранов «Пионер» согласно регламенту ГОСТ 1451-77, как стандартные проекты, так и по заказу клиентов.
Возможно производство кранов «Пионер» с механическим или ручным поворотом крана. Также кран по заказу можно изготовить с разборной стрелой. Ходовая рама может быть представлена в стационарном исполнении либо оборудована колесами.
Цены, наличие, сроки изготовления и условия поставки кранов «Пионер» Вы можете узнать у наших менеджеров. Телефоны отдела продаж находятся в шапке сайта.
Технические характеристики Крана Пионер КЛ-1
| Наименование | Параметры |
| Грузоподъемность: | 1 тонна |
| Высота: | 4 м. |
| Максимальная грузоподъемность на вылете 2,5 метра при двухкратной запасовке: | 1,0 тонны |
| Максимальная грузоподъемность на вылете 3,0 метра при двухкратной запасовке: | 0,8 тонны |
| Максимальная грузоподъемность на вылете 4,0 метра при двухкратной запасовке: | 0,5 тонны |
| Максимальный радиус поворотной платформы: | 2 метра. |
| Скорость поворота платформы: | 1,88 об/мин |
| Максимальная глубина опускания крюка при однократной запасовке: | 100 метров |
| Максимальная глубина опускания крюка при двукратной запасовке: | 50 метров |
| Опорный контур: | 2х2 метра |
| Максимальная скорость подъема (опускания) груза при однократной запасовке: | 44,4 м/мин. |
| Максимальная скорость подъема (опускания) груза при двукратной запасовке: | 22,2 м/мин. |
| Угол поворота платформы: | 360 град. |
| Привод поворота платформы: | ручной |
Противовесы в комплект поставки не входят, комплектация производится за дополнительную плату.
Кран «Пионер» удобен в эксплуатации, может работать в комплекте со строительным оборудованием: ящик строительный, бадья для бетона, бетономешалка, и т. д.
Кран Пионер в работе у клиентов:
Телефоны нашего завода:
+38 (044) 232-87-84+38 (050) 086-35-81+38 (067) 884-70-30
Владимир Алексеевич
director@gidropress.com
С этим оборудованием покупают:
- Стропы грузоподъемные канатные
- Стропы грузоподъемные текстильные
- Стропы грузоподъемные цепные
- Комплектующие для строп грузоподъемных
- Скобы такелажные
- Грузовые захваты
- Средства для крепления грузов
- Тали
Приглашаем к сотрудничеству представителя в России и Белоруссии!Поможем с реализацией продукции!
Стрелочный Кран Пионер КЛ-1 — Грузоподъемная техника | Сота-Сталь производство оборудования в Киеве
Краны «Пионер» используются для осуществления механизации погрузочно-разгрузочных и строительно-монтажних работ при сооружениях и зданиях.
Основными элементами конструкции крана «Пионер» являются поворотная рама, стрела, опорная рама, электролебедка и пульт управления. Кран «Пионер» представлен в виде разборной конструкции, что очень удобно при транспортировке и монтаже крана на разных строительных участках.
Прайс-Лист от 01.10.2018 года:
Грузоподъемность до 1 тонны
Цена: 98 000 грн. (с НДС)
(фото может отличатся)
Купить
Грузоподъемность до 1 тонны
Цена: 106 000 грн. (с НДС)
(фото может отличатся)
Купить
Кран «Пионер» можно устанавливать на перекрытиях строящихся зданий, крышах сооружений, в котлованах и т.д. Если кран установлен на перекрытии зданий, то высота подъема ограничивается только длинной троса и емкостью канатоукладчика. При помощи подвесного пульта осуществляется управление краном.
Стреловой кран Пионер — это один из наиболее распространенных кранов применяемых в строительстве. Главными отличиями данного крана являются производительность и грузоподъемность.
Для выполнения грузоподъемных работ на строительных участках, логистических и складских комплексах используют краны «Пионер». Параметры крана «Пионер» регламентируются по ГОСТ 1451-77.Стреловой кран «пионер» можно оснастить как грузоподъемным крюком, так и другими механизмами.
Данный тип кранов выпускается с грузоподъемностью 500, 750, 1000 килограмм, но возможно изготовление кранов с большей грузоподъемностью.
(стационарное исполнение, процесс сборки)
| Фото №1 (Кран Пионер) | Фото №2 (Кран Пионер) | Фото №3 (Кран Пионер) |
Условия эксплуатации Крана Пионер:
Для установки крана допустимым уклоном площадки является 3°.Допустимая скорость ветра 14 м/с для рабочего состояния либо 33 м/с для нерабочего состояния.
Температура окружающей среды -40° С до +40° С .
Наше производственное предприятие «Сота-Сталь» производит и разрабатывает почти все модификации кранов «Пионер» согласно регламенту ГОСТ 1451-77, как стандартные проекты, так и по заказу клиентов.
Возможно производство кранов «Пионер» с механическим или ручным поворотом крана. Также кран по заказу можно изготовить с разборной стрелой. Ходовая рама может быть представлена в стационарном исполнении либо оборудована колесами.
Цены, наличие, сроки изготовления и условия поставки кранов «Пионер» Вы можете узнать у наших менеджеров. Телефоны отдела продаж находятся в шапке сайта.
Технические характеристики Крана Пионер КЛ-1
| Наименование | Параметры |
| Грузоподъемность: | 1 тонна |
| Высота: | 4 м. |
| Максимальная грузоподъемность на вылете 2,5 метра при двухкратной запасовке: | 1,0 тонны |
| Максимальная грузоподъемность на вылете 3,0 метра при двухкратной запасовке: | 0,8 тонны |
| Максимальная грузоподъемность на вылете 4,0 метра при двухкратной запасовке: | 0,5 тонны |
| Максимальный радиус поворотной платформы: | 2 метра. |
| Скорость поворота платформы: | 1,88 об/мин |
| Максимальная глубина опускания крюка при однократной запасовке: | 100 метров |
| Максимальная глубина опускания крюка при двукратной запасовке: | 50 метров |
| Опорный контур: | 2х2 метра |
| Максимальная скорость подъема (опускания) груза при однократной запасовке: | 44,4 м/мин. |
| Максимальная скорость подъема (опускания) груза при двукратной запасовке: | 22,2 м/мин. |
| Угол поворота платформы: | 360 град. |
| Привод поворота платформы: | ручной |
Противовесы в комплект поставки не входят, комплектация производится за дополнительную плату.
Кран «Пионер» удобен в эксплуатации, может работать в комплекте со строительным оборудованием: ящик строительный, бадья для бетона, бетономешалка, и т. д.
Кран Пионер в работе у клиентов:
Телефоны нашего завода:
+38 (044) 232-87-84+38 (050) 086-35-81+38 (067) 884-70-30
Владимир Алексеевич
director@gidropress.com
С этим оборудованием покупают:
- Стропы грузоподъемные канатные
- Стропы грузоподъемные текстильные
- Стропы грузоподъемные цепные
- Комплектующие для строп грузоподъемных
- Скобы такелажные
- Грузовые захваты
- Средства для крепления грузов
- Тали
Приглашаем к сотрудничеству представителя в России и Белоруссии!Поможем с реализацией продукции!
Как сделать подъемный кран своими руками
Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.
Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.
Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.
Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.
Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.
Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.
Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.
Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.
Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.
Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.
Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.
Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.
Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.
После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.
Кран Пионер, г/п 500, 750 и 1000 кг – продажа, запчасти
Торговый дом Аникс предлагает к продаже надежные, безопасные, маневренные краны Пионер различной грузоподъемности. Если вас интересует высокое качество в совокупности с доступными ценами, обращайтесь к нам!
Кран Пионер г/п 500 и 750 кг
Кран Пионер позволяет поднимать груз на высоту до 6 м (для модели Пионер 1000 кг, для моделей Пионер 500 кг и 750 кг высота составляет 4,5 м), если установить технику на крыше здания, то высота может достигать 50 метров. В зависимости от модели краны Пионер могут характеризоваться различной грузоподъемностью. Наиболее востребованы сегодня модели Пионер 500 кг, Пионер 1000 кг. Можно найти модели грузоподъемностью 750 кг.
Краны Пионер 500 кг, 750 кг, 1000 кг обладают большим количеством эксплуатационных достоинств. Удобство транспортировки спецтехники обеспечивается возможностью разбора.
Также среди достоинств моделей стоит выделить надежность и простоту системы в эксплуатации, невысокую стоимость и минимальные расходы на обслуживание.
Кроме того, для работы с оборудованием не требуется специальной подготовки.
Понедельник – пятница
8:00–18:00
Суббота
10:00–16:00
Схема крана “Пионер” грузоподъемностью 500кг
В нашей компании кран Пионер представлен разными модификациями. К примеру, кран Пионер 500 кг выполнен в двух конфигурациях: стрела может быть обычной или разборной. Кран Пионер 1000 кг может иметь колеса, а может представлять собой переставную модель.
В любом случае конструкция модели включает в себя опорную раму, поворотную платформу с лебедкой, стрелу и специальную стяжку для нее, автоматику, двигатель, трос, контргруз, крюк для сцепки груза. В зависимости от того, на какую высоту нужно поднять груз, спецтехника может устанавливаться либо на крыше/перекрытии, либо на земле.
В первом случае высота подъема может достигать 50 м. Если кран стоит на земле, то модель Пионер 1000 кг способна поднять груз на высоту до 6 м, модели Пионер 500 кг и 750 кг – до 4,5 м. При производстве основания используется металлический сварной каркас, на который устанавливается шкворень, движущийся с помощью подшипников качения.
Простота и надежность крана Пионер позволяет работать с ним без предварительной подготовки. Кроме того, эксплуатация кранов Пионер 500 кг, 750 кг, 1000 кг не требует никаких серьезных вложений – ни дорогостоящего ремонта, ни расходных материалов, запчастей и так далее.
Простота и оперативность всех операций обеспечивается работой электропривода, состоящего из двигателя, редуктора и лебедки. Краны Пионер 500 кг и 750 кг предполагают ручной поворот стрелы (используется рычаг поворота), а вот модель Пионер 1000 кг оснащена функцией электроповорота стрелы, а также функцией смены угла наклона стрелы – при этом вылет стрелы увеличивается, однако грузоподъемность уменьшается.
Плюсы и минусы
Кран отличается высокой мобильностью, производительностью и грузоподъемностью.
Главные его качества:
- быстрая транспортировка к месту эксплуатации;
- доступная сборка;
- возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.
Смотрите » Обзор модификаций автомобильного крана КС-45717 на базе разных шасси
Перед процессом приямки не изготавливают, анкерами не пользуются.
Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.
Недостатками модулей являются:
- груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
- максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.
