Как пользоваться
Телескопическая стрела механизма может быть установлена в нескольких положениях. Гусь маневренный, им может управлять 1 человек. Оборудование поднимает достаточно тяжелые грузы за счет установленного домкрата, никаких дополнительных аксессуаров и устройств для перемещения тяжестей не нужно.
Для полноценного удобства использования собственного гаража иногда требуется оборудование для подъема тяжеловесных частей автомобиля. Оптимальным вариантом решения данной проблемы служит кран гидравлический. Уникальное строение позволяет совершать перестановку небольших грузов при незначительной затрате усилий автомеханика или владельца авто.
Гидравлический кран выполняется из прочного металла и характеризуется устойчивой конструкцией. Главный принцип строения механизма: устойчивая опора при небольшом собственном весе. Это помогает с легкостью поднимать грузы до трех тонн, но максимально – на два метра над землей.
Гаражный кран применяют для:
- снятия двигателя;
- подъема балок, мостов;
- перемещения габаритных узлов.
Кран содержит гидравлический привод и работает по системе сообщающихся сосудов. Метод позволяет сделать подъем плавным.
Стационарные
Стационарный кран устанавливается в больших автосервисах и надежно крепится к монолитному фундаменту. Механизм обладает стрелой с поворотной системой и оснащен ручным приводом. Позволяет проводить работы лишь с одним автомобилем неотрывно.
Переносные
Подкатной гидравлический кран обладает колесиками на основании. Опорой же выступают нижние металлические балки, от этого теряются показания грузоподъемности. Лучше выбирать кран с массивной треугольной опорой. По конструкции они подразделяются:
- на литые цельные опоры с ограниченным вылетом стрелы, но хорошими показателями грузоподъемности;
- на телескопические или складные – обладают увеличенным вылетом стрелы, но снижают грузоподъемность в разы.
Важно! Складные агрегаты нуждаются в четком следовании инструкции по поднятию разрешенного груза. Стрела не выдерживает и, при несоблюдении дозволенных норм, срывается
Какими характеристиками должен обладать гаражный подъёмник
В гаражных условиях используются два типа подъёмных механизма. К первому типу относят подъёмник, способный поднять автомобиль целиком, а ко второму относят подъёмник типа гусь, позволяющий перемещать грузы по гаражу.
Подъёмники первого типа являются стационарными устройствами и главное требование, которое предъявляется к ним – устойчивость. Автомобиль весит более тонны и не должен иметь ни малейшего шанса на падение. Для того чтобы исключить какие-либо несчастные случаи, гаражный подъёмник должен иметь надёжный стопор.
Самодельный кран гусь
Наиболее часто в автомастерских используют подъёмники типа «гусь». Его достаточно просто изготовить из профильной трубы или швеллера. Сначала варится основание, на которое нужно установить поворотный механизм. Стрелу лучше всего изготовить с регулируемым вылетом. Так появится возможность перемещать тяжести в любом направлении.
Подъемник для кладки газобетонных блоков
За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.
Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

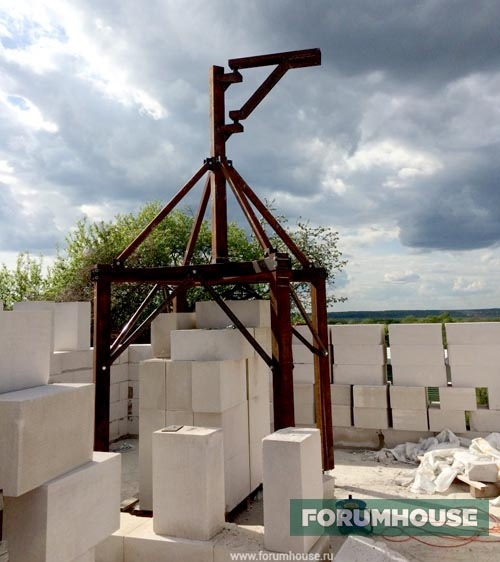

Немецкий мини-кран с выдвижной центральной стойкой

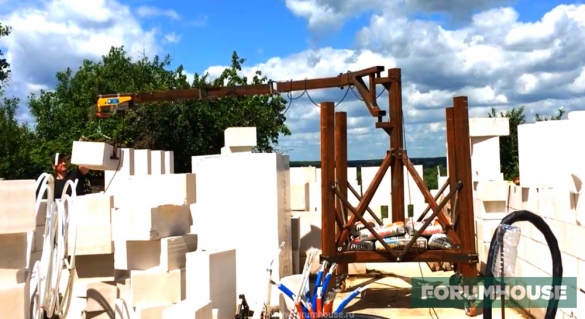

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.
Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.
Технические характеристики подъёмника:
- ширина – 2200 мм;
- высота – 4200 мм;
- вылет стрелы – 4200 мм;
- грузоподъёмность электрической тали – до 800 кг;
- полный вес крана с балластом – примерно 650 кг;
- вес подъёмника без балласта – около 300 кг;
- максимальная высота подъёма блока для кладки – 3500 мм.
Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.
Для изготовления подъёмника пользователю потребовалось:
- поворотные колёса;
- профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
- трубы-укосины – 63х3 мм;
- мощные петли от ворот;
- поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.
В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.
У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.
Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.
Конструкция необычного подъёмника заинтересовала пользователей портала.
С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.
По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.
Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?
Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.
Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.
Недорогой мини-подъёмник
Практика показывает, что не всегда при строительстве частного дома нужен настоящий кран. Зачастую застройщик может обойтись «малой кровью» и смастерить небольшой подъёмник на основе тельфера с электрическим приводом.
Gexx Участник FORUMHOUSE
Моя конструкция попроще, чем у авторов выше, но меня она вполне устраивает. Купил тельфер грузоподъёмностью 300 кг без блока и 600 кг с блоком. Испытания показали, что устройство может поднять груз весом в 250-270 кг, потом срабатывала защита двигателя. За строительный сезон я с его помощью поднял около 40 паллетов со строительными блоками, 6-ти метровый брус для мауэрлата, стропила, раствор для кладки и бетон для армопояса.
Подъёмник, опять же из экономии, сделан из б/у труб, уголка и швеллера.
Вся ржавчина очищена «болгаркой», а трубы пролиты отработкой и затем покрашены краской с восстановителем ржавчины.
Чтобы иметь возможность собрать подъёмник на перекрытии второго этажа, все узлы (там, где не нужна сварка) сделаны разборными — на болтовых соединениях.

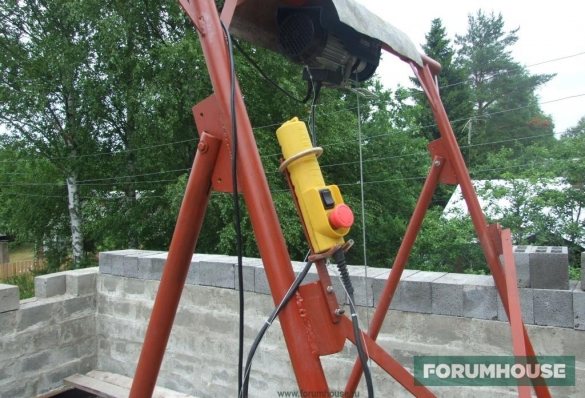

На стойку на хомутах установлен тельфер.
На пульт управления, на случай дождя, надевается пластиковая бутылка с отрезанным донцем.
Тельфер закрывает козырёк из б/у кровельного железа.
При подъёме поддона под него подкладываются две доски, и на них опускается поддон.
Вся конструкция фиксируется к полу струбцинами.
Чертёж с размерами подъёмника.
В итоге у пользователя получился универсальный, доступный для самостоятельного изготовления и бюджетный «помощник», который значительно упрощает работы по возведению дома.
Это темы, где подробно рассказывается, как сделать подъёмник для газобетона, и приведены десятки вариантов мини-кранов, от простых до самых сложных конструкций.
Производство консольных кранов общепромышленного, пожаробезопасного и взрывозащищенного исполнения. Грузоподъемность стационарных электрических и ручных консольный кранов до 5тн, вылет стрелы до 7м (возможно более по спец. заказу). Грузоподъемность настенных ручных консольный кранов до 3,2тн, вылет стрелы до 7м.
Создание габаритного чертежа консольного электрического крана- один из важнейших этапов его производства. Чертежи позволяют уже на этапе проектирования учесть большинство нюансов, связанных с конструкцией крана, монтажом и дальнейшей работой. Чертеж наглядно демонстрирует такие параметры крана, как способ его монтажа, максимальный и минимальный вылет стрелы крана, его грузоподъемность, максимальную высоту подъема грузов, высоту самого устройства, его массу, все статические нагрузки на конструкцию, размеры креплений и угол его поворота.
Далее на странице представлен чертеж типового консольного поворотного крана. Если необходимо модернизировать консольный кран поворотный или установить на него дополнительные опции, специалисты нашей компании могут быстро предоставить Вам габаритные чертежи, с учетом всех усовершенствований.
Устройство машины
В основе принципа работы подъёмного крана лежит физика простых механизмов. Самый простой вариант крана представляет собой палку, расположенную на точке опоры таким образом, что свободные концы имеют разную длину. Теперь если к короткому рычагу подвесить груз, то для его поднятия потребуется меньше усилий. Наиболее распространена конструкция, в которой используется помимо рычагов ещё и система блоков.
Подъёмный кран, собранный своими руками, является неоспоримым помощником в малом строительстве. При возведении частного дома не требуется использования громоздких промышленных кранов. Высота домов редко превышает 2-х этажей, а вес поднимаемого груза 200 килограмм.
Схема подъемного крана
Несмотря на то что существует множество вариаций подъёмных механизмов, классический подъёмный кран состоит из следующих частей:
Стрела, с закреплённым на её конце блоком. В зависимости от её длины, определяется высота, на которую можно поднять груз.
Платформа. К ней крепится стрела и противовес
Является основной частью крана и подвергается значительным нагрузкам
Поэтому при изготовлении платформы, важно особое внимание уделять её прочности.
Противовес. Служит для устойчивости крана
Определяет максимальный вес груза, который кран может поднять
Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес
Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции. При его изготовлении также следует уделять внимание его прочности
Существуют варианты наборных противовесов для обеспечения максимальной устойчивости.
Растяжка, соединяющая стрелу и противовес. Позволяет регулировать наклон стрелы и перемещать груз как в вертикальной, так и в горизонтальной плоскости.
Лебёдка с тросом. Является самим подъёмным механизмом. От мощности лебёдки зависит то, какой вес способен поднять кран.
Стойка с поворотным механизмом. Она необходима для поворота крана в стороны.
Опорный крест, который является основанием крана. Задаёт устойчивость всей конструкции
При его изготовлении также следует уделять внимание его прочности
Сборка гаражного крана
Сделать конструкцию, называемую в простонародье гусем, достаточно просто. Для начала в интернете следует найти чертеж и подогнать его под свои размеры. Для механизма, описанного ниже, берем минимум материала, чтобы получить недорогой, но надежный помощник.
Материалы и инструменты
Для создания приспособления понадобятся следующие материалы:
- труба прямоугольного сечения 80 на 80, длина 7 метров;
- труба диаметром 89 мм, длиной 700 мм – 2 штуки;
- труба диаметром 76 мм, длиной 900 мм;
- колеса поворотные – 2 штуки;
- колеса обычные – 2 штуки;
- колеса с тормозом – 2 штуки;
- пластины из металла 8 мм – 4 штуки;
- домкрат грузоподъёмностью 5 тонн;
- цепь, крюк;
- шпилька М14 длинной 1000 мм.
Инструменты понадобятся следующие:
- болгарка;
- сварочный аппарат;
- дрель;
- гаечные ключи.
Ход работы
Процесс монтажа происходит следующим образом:
- Ознакамливаемся с чертежом, выясняем все основные моменты.
- Для начала следует сварить стыковую часть опоры, она будет основой для будущего крана. На нее же наваривает узлы с колесами.
- К стыковой части привариваем вертикальную стойку. Данный конструктивный элемент в нижней плоскости оснащаем распоркой.
- На вертикальную стойку монтируем домкрат, и стрелу крана. Домкрат закрепляется одной стороной на вертикальной опоре, а второй стороной – на стреле.
- К концу стрелы приваривается крюк, а также растягиваются цепи.
Как видим, нет никаких сложностей при монтаже подъёмника и это вполне реально сделать у себя в гараже своими руками.
В настоящее время подъёмные устройства, изготовленные своими руками, все больше завоевывают сердца автомехаников в первую очередь за счет своей низкой стоимости. Механизм, описанный в статье, сделан из минимального количества материала, но он будет служить достаточно долго.
Подъемник для кладки газобетонных блоков
За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.
Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.
Немецкий мини-кран с выдвижной центральной стойкой
Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.
Крестик
Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.
Технические характеристики подъёмника:
- ширина – 2200 мм;
- высота – 4200 мм;
- вылет стрелы – 4200 мм;
- грузоподъёмность электрической тали – до 800 кг;
- полный вес крана с балластом – примерно 650 кг;
- вес подъёмника без балласта – около 300 кг;
- максимальная высота подъёма блока для кладки – 3500 мм.
Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.
Для изготовления подъёмника пользователю потребовалось:
- поворотные колёса;
- профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
- трубы-укосины – 63х3 мм;
- мощные петли от ворот;
- поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.
В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.
Крестик
У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.
Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.
Конструкция необычного подъёмника заинтересовала пользователей портала.
Константин Я. Участник FORUMHOUSE
С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.
По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.
Vegaroma Участник FORUMHOUSE
Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?
Крестик
Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.
Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.
Способы крепления верёвки к грузоподъёмному механизму
При создании комплексных полиспастов, нередко бывают ситуации, когда троса необходимой длины для крепления подвижного блока не оказывается под рукой.
Кран для газоблоков
Способы крепления троса с помощью такелажа общего назначения:
- С использованием репшнура. С помощью самозатягивающегося узла репшнур привязывается к основному тросу. По мере поднятия груза, схватывающийся узел передвигается по основной верёвке, позволяя тем самым увеличить высоту подъёма груза.
- С использованием зажимов. В случае использования стального троса – использовать репшнур не представляется возможным, поэтому необходимо использовать специальные зажимы.
Конструкция из подручных средств для работ в гараже
Такой самодельный подъемник особенно нужен тем, кто производит ремонт автомобилей, для снятия или установки тяжелых узлов и агрегатов машины.
Сборка крана производится со станины, которая сваривается из трубы, железного профиля, уголков. Проще их установить крест-накрест, так как такое расположение обеспечивает большую устойчивость крана. На края крепятся колесики для удобства передвижения по гаражу.
Вертикально по центру из тех же материалов устанавливается мачта. В нижней части привариваются укосины, которые идут к станине для укрепления конструкции. Гаражный кран делается невысоким, необходимо учитывать пространство гаража. К станине одним краем крепится стрела из железного профиля, так чтобы она могла свободно перемещаться вверх на 90 градусов параллельно полу.
Стрела изготавливается телескопическая, поэтому вовнутрь нее устанавливается еще один профиль с меньшими размерами, но так, чтобы внутри не было большого люфта. На первом, более толстом колене делается фиксатор для зажима выдвинутого второго колена и усиливаются края в том месте, где выходит второе более тонкое колено.
Вверху вертикальной мачты рассчитывается расстояние и устанавливается упор под гидравлический домкрат. На стреле тоже нужно сделать под него упор. Крюк крепится к концу второго колена стрелы. В этом колене делаются отверстия под фиксатор, расположенный на первом колене.
После полного закрепления всех соединений на площадку вертикальной мачты устанавливается гидравлический домкрат, который подъемным пятаком упирается в упор, расположенный на стреле. При помощи ручки приводится в действие подъемник, поднимающий стрелу.
Виды лифтов в подвал
Подъемник с электродвигателем Подъемник в подвал может оснащаться различными видами приводов, различающихся принципом действия прилагаемого усилия.
Электрические сооружения оборудуются двигателем, редуктором и лебедкой. Движение кабины производится за счет наматывания и сматывания троса с барабана. Для обеспечения плавности перемещения и снижения нагрузки на мотор платформа комплектуется противовесом, масса которого соответствует подвижной части или несколько ее превышает. Система надежная, но подверженная быстрому износу из-за наличия множества трущихся под нагрузкой деталей. Устройство издает сильный шум, который слышен во всех уголках здания.
Гидравлические лифты работают тихо, подъем груза производится поршнем, в который по шлангу высокого давления нагнетается специальная жидкость. Силовая установка может размещаться снизу, сверху, в том числе и в стороне от шахты. Для случаев отключения электричества предусматривается установка ручных насосов. Минус такого решения в вероятности разрывов шланга и загрязнения маслом всего подвального помещения.
Пневматический лифт двигается за счет создания вакуума в одной из камер под воздействием нагнетательных насосов. Устройства безопасны, надежны, но используются редко. Это обосновано их высокой стоимостью, недостаточной мощностью и сложностью в обслуживании.
Как вариант можно рассмотреть механические подъемники. Для перемещения кабины применяется мускульное усилие, оказываемое на барабан. Для увеличения вращающего момента применяются удлиненные рукоятки или большие штурвальные колеса.
Сборка конструкции
Подготовьте:
- канат;
- шайбы;
- уголки и швеллеры;
- трубу;
- болгарку;
- сварочный аппарат.
Раму следует выполнить из стального уголка 63х63х5 мм. Стрелу длиной 5 м выполняют из трубы, имеющей диаметр 55 мм. Чтобы усилить агрегат, применяют уголки размерами 30х30х3 мм.
Грузоподъемность такого самодельного крана будет около 150 кг. Если необходимо поднимать панели с большей массой, то надо увеличить кратность полиспастов, которые являются устройством для поднятия груза. Полиспаст изготавливают из блоков, соединяют их друг с другом тросом. Этот трос должен обматывать блоки по кругу. Полиспаст позволяет поднять панели, прилагая при этом меньшую силу, чем вес груза.
Полиспаст выигрывает в силе в 3-4 раза. При этом учитывают потери на трение, которые составляют 10%. Чем больше будет выигрыш в силе, тем меньше расстояние, на которое инструмент может перенести панели.
Еще 2 дня нужны на сборку механизма. Схема подъема выполнена в виде 2-кратного полиспаста. Узел поворота стрелы представляет собой 6-кратный полиспаст. Поворотную платформу изготавливают путем крепления 2 шайб. Ось заменяет болт на 30 мм.
Для уменьшения величины противовесов опорные ноги делают длиной 2 м. При радиусе поворота шайбы в 200 мм и расстоянии 2 м до противовеса в 100 кг на болт будет действовать нагрузка 1 т. Это учитывают при расчете конструкции инструмента. Выполняют расчет на устойчивость.
Принимают конструкцию за единую систему на одной опоре. Она является наименьшим расстоянием от оси вращения. На систему действуют: вес груза, противовеса и крана. Подъемный барабан создают из трубы сечением 100 мм. Его нельзя устанавливать близко к блокам. Его фиксируют ближе к шайбам.
Блоки изготавливают из 3 шайб. Они должны огибаться шнуром, диаметр блоков должен быть большим, чтобы канаты не вылетели из шайб. Блоки фиксируют без подшипников.
Нужен гибкий трос сечением 5 мм. Его рабочая нагрузка равна 150 кг, а разрывающая — 850 кг. Полиспаст функционирует по принципу рычага. Для полиспаста основным показателем является его кратность (отношение всех ветвей троса к отходящим от барабана).
Если у шнура 6 частей, то тянущая сила на барабане будет в 6 раз меньше веса груза. Если канат изготовлен для поднятия 100 кг груза, то свернутый в 6 раз, он поднимет груз весом 600 кг. Когда все системы будут готовы, нужно собрать их, согласно составленной схеме конструкции, учитывая все размеры и правила крепления узлов и деталей. После сборки нужно смазать все системы конструкции и отдельные ее детали лизолом.
Следуя всем вышеописанным указаниям, можно самостоятельно изготовить подъемный кран для строительства дома и каких-либо подсобных помещений, используемых в хозяйстве. Перед началом эксплуатации следует проверить работоспособность всех узлов созданной конструкции подъемного крана. Потом провести проверочное испытание оборудования на возможность подъема и перемещения грузов.
Список источников
- strmnt.com
- obustroen.ru
- tooran.com.ua
- SpecMahina.ru
- tehnolen.ru
- stroyboks.ru
- garazhyk.ru
- garazhov.ru
- daraja.ru
Как сделать подъемный кран своими руками
Высота современных домов становиться все больше, а вот тяжесть бетонных блоков при этом не уменьшается. По этой причине, даже для бытовых целей, неплохо бы было сделать подъемный кран своими руками. Данная конструкция, естественно, не будет обладать большой грузоподъемностью, примерно 200 кг. Конечно, наверно, это не предел, но лучше не экспериментировать. Данный кран является целиком сборной конструкцией, которая весит от 200 до 300 кг, поэтому самостоятельная сборка такого крана не вызовет затруднений. Кроме того, данный кран очень удобен в транспортировке, он вполне умещается в китайском пикапе.
Грузовую лебедку можно выполнить из червячного редуктора с электрическим приводом на 600 Вт, ну а стреловую лебедку можно выполнить из ручного привода, организованного посредством того же самого редуктора.
Как основанием для выносных опор на винтовых упорах можно воспользоваться строительными опорами. Для изготовления барабанов под лебедки можно использовать ротора от электродвигателей, причем их следует подобрать в соответствии с размерами.
Передвижная платформа должна быть оборудована колесиками, ранее стоявшими на тележке транспортера. Это дает возможность для легкого перемещения крана с одной позиции на другую, все, что нужно сделать – это осуществить снятие выносных опор.
Длительность снятия и установки указанных опор займет примерно пять минут. По этой причине конструкцию можно считать достаточно мобильной. Однако, не обошлось и без недостатка, чтобы переместить кран нужно опустить стрелу до нулевого уровня, в противном случае, кран может перевернуться, по причине нарушенного равновесия.
Подъемный кран своими руками обладает пятиметровой стрелой, сделанной из трубы Ø 7,5 см, и квадратного профиля у самого основания, сделанного из пары уголков. Кроме этого, кран обладает порталом, чтобы осуществлять поднятие стрелы, и поворотным механизмом, в основу которого легла ступица от грузового автомобиля.
Как противовесом, можно пользоваться станиной от нерабочего станка в комплекте с четырьмя гусеничными траками, или прочсто кирпичами. Тормоза в составе лебедки не предусматривается, поскольку, необходимость его использования – это большой вопрос.
Поворотный механизм так же не обладает тормозом, поскольку кран не предназначен для работы с высокими скоростями ,а следовательно – инерционные силы слишком малы.
Самый тонкий металл, который используется для данного крана — это примерно 3 мм. Выносная опора и основание, по большей части, выполнены из прямоугольной трубы, с размерами 85 на 50 и 85 на 55. Для изготовления основания башни используется швеллер на 200. Крюковая обойма оборудована мощным подшипником, что значит, что вращение крюка не зависит от полиспаста. В то же время при вращении исключается перехлест либо скручивание трока.
Длина упорных винтов составляет 40 см. Это является причиной того, что установка крана может быть выполнена даже на крайне неровной поверхности.
Теперь на счет колес, тут не все так гладко. Речь идет о маленьком недочете. Суть проблемы заключается в том, что при использовании крана с описанными колесами на рыхлом грунте во время передвижения колеса зарываются в землю, а если почва твердая – то никаких проблем нет. Описанную конструкцию можно считать одноразовой, это значит, что после того как вы выполнили необходимые работы, её следует разбирать на металл или до следующего раза. Именно по этой причине такая конструкция обладает незначительной грузоподъемностью, и не отличается прочностью.
Кран такого типа изготавливается примерно за три дня, при учете того, что подготавливаются все необходимые составляющие. Изготовление редукторов было выполнено из первых попавшихся под руку предметов. В передаточных редукторах заложены следующие передаточные соотношения: 1 к 30 и 1 к 35.
Подключение трехфазного двигателя выполняется в однофазную сеть. Он обладает выходными параметрами на валу — 600 Вт, и конденсаторами емкостью 80 мкф. Вес всех установок, если не учитывать противовесы составит приблизительно 250 кг, при сравнительно невысокой себестоимости. Основная масса используемых компонентов позаимствована из других конструкций, придется позаботиться только о покупке тросов и подшипников.
После того как вы сделается подъемный кран своими руками, вы легко сможете поднимать 150 -200 кг, что вполне внушительно, если учитывать что он не предназначен для промышленных маштабов.
Развитие промышленности[править | править код]
Электротехникаправить | править код
После того, как найдено достаточное количество латекса, красной пыли (), меди, железа и олова, можно приступать к изготовлению генератора — первого источника электрической энергии, а также первого потребителя электроэнергии — электропечи (), которая работает почти вдвое быстрее обычной. Для создания электропечи потребуется медь и красная пыль, потому что обязательно потребуется электросхема.
В IndustrialCraft² рекомендуется добытую руду сначала измельчать в дробителе, а только потом плавить. Таким образом из одного блока руды получается 2 слитка, вместо одного. Поэтому, чем раньше дробилка будет изготовлена, тем лучше. Также имеет место рудопромывочная машина и термальная центрифуга, которая позволяет намыть из раздроблённой руды ещё больше ресурсов. Аналогичным образом, рекомендуется не плавить латекс в печи для получения резины, а использовать экстрактор, так как в нём из латекса выжимается больше резины. Дробилка, рудопромывочная машина и экстрактор также являются потребителями электроэнергии.
Шахтёрское делоправить | править код
На начальной стадии развития в этом моде, когда будет накоплено достаточно много железа, стоит запастись каменными кирками и одной железной и отправиться в шахту (пещеру или каньон). Рекомендуется пробыть в ней час-другой реального времени, добывая груду , различные камни (камень, уголь, лазурит, обсидиан, алмазы) и красную пыль, чтобы потом при любом сложном и не очень крафте не бегать в шахту за новыми порциями полезных ресурсов.
Впоследствии в шахтёрском деле очень пригодятся шахтёрский лазер и буровая установка (служит для автоматической добычи ресурсов).
Сельское хозяйствоправить | править код
Аграрный комплекс можно эффективно использовать для жизнедеятельности игрока благодаря жёрдочкам (упрощающим земледелие) и селекции растений. Например, феррий даёт в качестве урожая небольшую кучку железной пыли, а аурелия — золотой самородок. Крайне полезной является кружка кофе, которая прибавляет игроку бодрости, благодаря чему он двигается быстрее. Кружка кофе () крафтится из плодов кофе.
