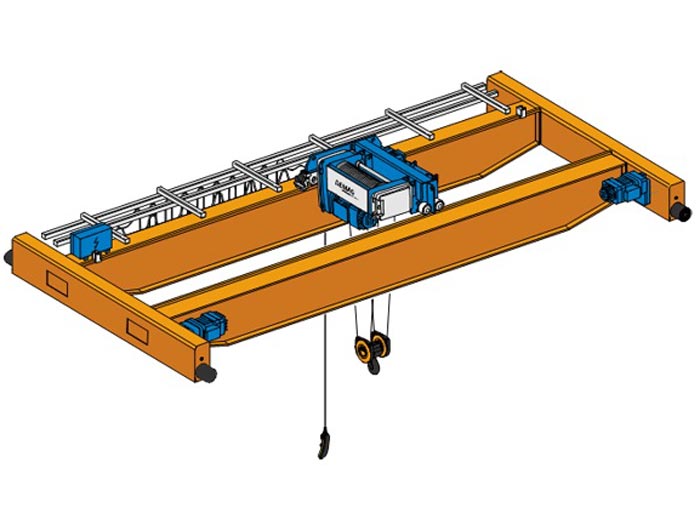

Кран мостовой двухбалочный

Виды и технические характеристики мостовых кранов

В зависимости от конструкции, мостовые краны бывают подвесные и опорные, двухбалочные и однобалочные, требующие при монтаже специального оборудования и навыков.

Существуют и козловые краны, относящиеся к категории подъемных устройств мостового типа.

Основание для опорных мостовых кранов – наземные рельсовые пути с ходовыми колесами.

Известны ли вам технические характеристики трактора Нью Холланд, кабина которого предусмотрена для работы в хардовом режиме? А здесь можно узнать фактическую цену картофелесажалки для мини-трактора.

Начальная установка подвесных мостовых кранов происходит на земле. Первый этап – сборка концевых балок с пролетной частью, затем с помощью грузоподъемного крана конструкция поднимается на необходимое место для закрепления к подкрановым путям.

В балках двутаврового типа устанавливаются рельсы подвесных кранов, при этом ходовая часть грузового подъемника прикреплена к нижним полкам.

Основным отличием однобалочного крана от двухбалочного является количество направляющих балок.

Прочность двухбалочных мостовых кранов намного выше, но благодаря низкой стоимости однобалочные мостовые краны эксплуатируются в производстве намного чаще.

В зависимости от функции грузоподъемности установка мостовых кранов производится с помощью различной вспомогательной грузоподъемной техники:

• для монтажа мини-кранов грузоподъемностью от 100 до 2000 кг, которые в основном оснащены модульными системами и не требуют эксплуатации рабочей площади цехового помещения, используется другой мостовой кран. Завершающий этап поднятия осуществляется при помощи автокрана. Профиль для крановых путей изготавливается из стали или алюминия. Грузоподъемность мостового крана с алюминиевыми путями – до 1000 кг;
• краны малой грузоподъемности предназначены для перемещения и подъема груза весом от 1-2 до 16-20 т. Основой сборки такого оборудования являются унифицированные узлы, в основном однобалочные, которые отличаются друг от друга техническими параметрами, конструкцией и системой управления;
• мостовые краны большой грузоподъемности предназначены для подъема и перемещения груза весом от 16 (20) до 100 т. Это индивидуальные заказы с применением уже испытанных идей. Предназначение, пролет, порядок работы и ее скорость, даже при одной и той же грузоподъемности, делают структуру мостового крана нестандартной, что невозможно при массовом производстве.

Мостовые краны, предназначенные для поднятия груза свыше 100 т, изготавливаются исключительно по индивидуальным заказам, причем технические параметры не ограничиваются. Как правило, такому оборудованию присваивают имя.

Внимание! Все виды монтажных и установочных работ выполняются работниками предприятия, прошедшими аттестацию, в строгом соответствии с технологическими и проектными документами завода-изготовителя, в которых четко прослеживаются особенности установки. В процессе монтажа необходимо придерживаться правил безопасности, действующих на конкретном предприятии, и учитывать общее устройство самого мостового крана

В процессе монтажа необходимо придерживаться правил безопасности, действующих на конкретном предприятии, и учитывать общее устройство самого мостового крана.

Разновидности управления

Все кран-балки, которые используются для нужд промышленных предприятий и складов условно разделяются на две категории: подвесные и опорные.

В первом случае, речь идёт о пролётной балке, по которой перемещается электрическая таль. Оборудование штатно комплектуется ограничителями грузоподъёмности и различными захватами для работы с грузами любой номенклатуры. Работает модель от ручного или электрического привода.

Второй вариант – компактная модификация мостового крана, перемещающаяся посредством колёс по подкрановым рельсам. Направляющие выполнены из двутавровых балок, установленных на потолочных перекрытиях. Двигаться такая кран-балка может в любом направлении.

В обоих случаях, крановый механизм может управляться дистанционно при помощи модульного блока ПУ.

Кабельный ПУ

Такой пульт подключается к кран-балке через провод, и обычно входит в комплект поставки оборудования. Если речь идёт о стандартном тельфере, управляющий блок представлен в 4-кнопочном исполнении.

Пост электроталей, предназначенных для кран-балок имеет две дополнительные клавиши. Монтаж проводится в рабочем порядке: таль подвешивается на направляющие, выполняется подключение питания и оборудование готово к работе.

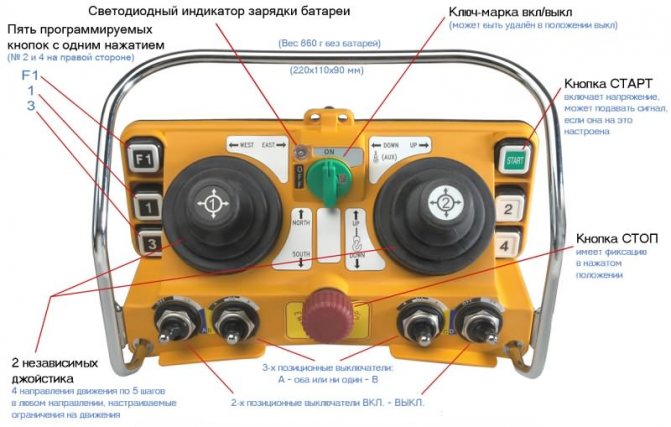

Радиоуправляемый ПУ

Более сложный и дорогостоящий способ управления кран-балками. Контрольный блок состоит из приёмника и передающего устройства. Приёмник радиосигнала подключается к электрической цепи кранового механизма, передатчик интегрируется в пульт, находящийся в руках у оператора. Благодаря такой схеме подключения, оператор находится за пределами погрузочной площадки, что полностью соответствует требованиям безопасности и нормам охраны труда.

Конкурентными преимуществами кран-балок с радиоуправлением считается взаимозаменяемость. В частности, если устройство выходит из строя, его можно заменить, не приобретая грузоподъёмный механизм в полной комплектации.

Обслуживание, ремонт и модернизация

Ремонт мостовых кранов требуется не часто, ведь конструкция имеет большой срок службы. Намного чаще нужно устранить мелкие неполадки, отрегулировать работу устройства. Перед началом смены машинист обязан проверить состояние крана.

Диагностика мостового крана, как и текущий ремонт, должны быть выполнены специалистами. Они занимаются следующим перечнем работ:

• техническое обслуживание;
• диагностика механического отдела;
• осмотр дополнительного оборудования;
• замена изношенных устройств;
• проверка подшипников;
• регулировка узлов.

Мелкие неполадки можно устранить на предприятии, а крупные поломки требуют разбора конструкции. Если есть необходимость, специалистами может быть выполнена модернизация устройств. Работа осуществляется в соответствии с требованиями ГОСТа.

Специалистами может быть заменена крюковая подвеска или кабельная подвеска, проверены приборы и устройства безопасности, осмотрено подвешенное оборудование.

Ремонтные работы бывают следующих видов:

• плановые;
• капитальный ремонт;
• аварийный.

Плановый выполняют с целью профилактики поломок. В ходе работы мастер выполняет диагностику неисправностей, смазывает механизмы, осуществляет регулировку узлов. Проводится техническое освидетельствование мостового крана.

Капремонт включает в себя широкий перечень работ. Он необходим кранам, срок службы которых уже истек. Аварийный ремонт нужен, когда устройство вышло из строя. Мастер определяет неисправность и устраняет ее в кратчайшие сроки.

Электрическая схема

Электрическая схема мостового крана зависит от модели устройства, но можно выделить следующие основные моменты, на которые обращают внимание:

1. Составляя схему, специалист должен учитывать варианты защиты системы от перепада напряжения.
2. Кран защищают от перегрузок. Должны быть предусмотрены механизмы экстренного торможения и остановки двигателя.

Электросхема требуется для того, чтобы выполнить ремонт электрооборудования. Она состоит из спецсимволов, которые характеризуют узлы. Прямоугольниками отображают подвижные контакты, закрашенные кружки обозначают неподвижные элементы. Развертки означают барабанные контроллеры. Их положение задают линии, идущие параллельно. Сверху их подписывают цифрами.

Монтаж электрооборудования

После сборки и проверки механизмов, для ускорения и облегчения технологического процесса, устанавливается специальное электрооборудование:

• электродвигатель;
• тормозные электромагниты;
• контроллеры;
• пусковые и регулировочные сопротивления;
• сигнальная, блокировочная, защитная, пускорегулирующая, осветительная аппаратура;
• конечные выключатели;
• токосъемники.

Электроэнергия к оборудованию подведена по троллейным проводам. В соответствии с технологическими данными производителя, смещения и перекосы валов электродвигателя и редуктора не должны превышать норму.

Бригада электриков проводит монтажные работы по установке клеммных и переходных коробок, рукавов и труб для электроснабжения по мосту, тележке и в кабине. При этом соблюдаются нормы электромонтажных чертежей и действующие правила безопасности.

Выполняется установка электрических аппаратов, а именно – трансформеров, пускателей, ящиков сопротивления, – в предварительно подготовленные места, протягиваются провода, проводится их оконцевание.

Далее провода соединяют с зажимами и проводят работы по заземлению электрооборудования и электропроводок.

После установки электрооборудования квалифицированные сотрудники проводят проверку общей готовности мостового крана к работе.

В случае отсутствия кожухов на волах привода, крышек на клеммных коробах, а также если электрошкафы находятся в открытом положении, испытательные работы приостанавливаются до устранения неполадок.

При подаче электроэнергии на тролле подкрановые пути должны быть очищены от производственного мусора, на них не должно быть людей. Персонал предварительно обучают специальным навыкам общения.

Пара слов о монтаже

Краны монтируются согласно ГОСТ

При транспортировке отдельные части краны консервируются, другие (в частности, балки) – поставляются без упаковки.

Сборка конструкции производится непосредственно у заказчика, там же проводятся дополнительные испытания на прочность и надёжность. Простота монтажа является одним из достоинств однобалочных кранов.

Среди положительных составляющих однобалочных кранов находится их способность к различным манёврам. Имея небольшие габариты, сравнительно небольшой вес, конструкции могут использоваться в любых условиях, даже при затруднённом варианте работы.

Основные характеристики мостового крана

Грузоподъемность

 Самым важным параметром в определении назначения мостового крана и его технических характеристик является грузоподъемность. Она определяет максимально возможный вес, который грузоподъемное устройство может безопасно перемещать и выгружать.

 Грузоподъёмность мостовых кранов имеет широкий диапазон – от 0,5 до 250 тонн. В зависимости от поднимаемого веса меняется количество веток троса на блоках полиспаста.

Длина и тип пролета

 Пролет крана (однопролетный или двухпролетный) определяет ширину рабочей зоны. Длина пролетной балки зависит от габаритов площадки, на которой производится установка, и нахождении опорных элементов для закрепления конструкции.

 Для крупных кранов используются несущие балки с максимально большим сечением. Максимальная длина пролета – до 40 метров, возможно соединение нескольких пролетов в одном грузоподъемном механизме.

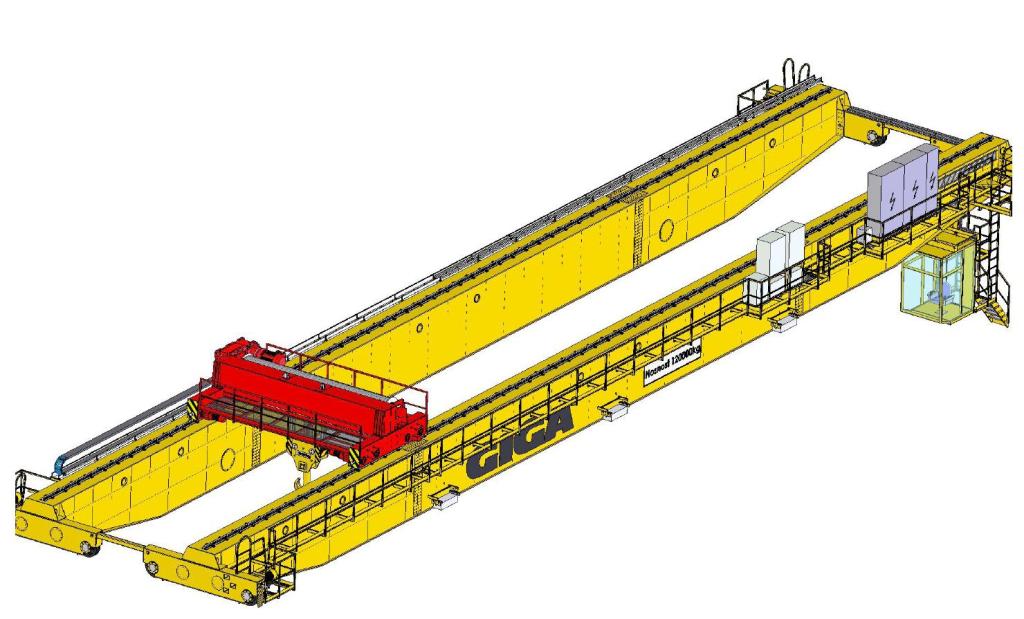

Рис. 1. Двухбалочный мостовой кран

Высота подъема груза

Определяется несколькими факторами: высотой здания, возможностями кранового оборудования, габаритами поднимаемого груза. Высота подъема на производстве не ограничивается, однако при пожелании заказчика может быть установлен специальный ограничитель грузоподъемности, регулирующий работу грузозахватного устройства.

Расположение концевых балок относительно крановых путей

 По классификации и характеристикам мостовые краны подразделяются на подвесные и опорные. Опорные передвигаются по рельсовым путям, расположенными под ходовой тележкой. Подвесные конструкции монтируются на эстакадах, поэтому их грузоподъемность невысока – до 8 тонн.

Количество несущих балок

 По этому параметру краны разделяются на однобалочные и двухбалочные. Две несущие балки применяются на кранах с повышенной интенсивностью работы.

Тип управления

 По способу и месту управления краны бывают ручными и электрическими, управляемыми из кабины оператора или дистанционно. Также применятся ДУ с помощью радиопульта.

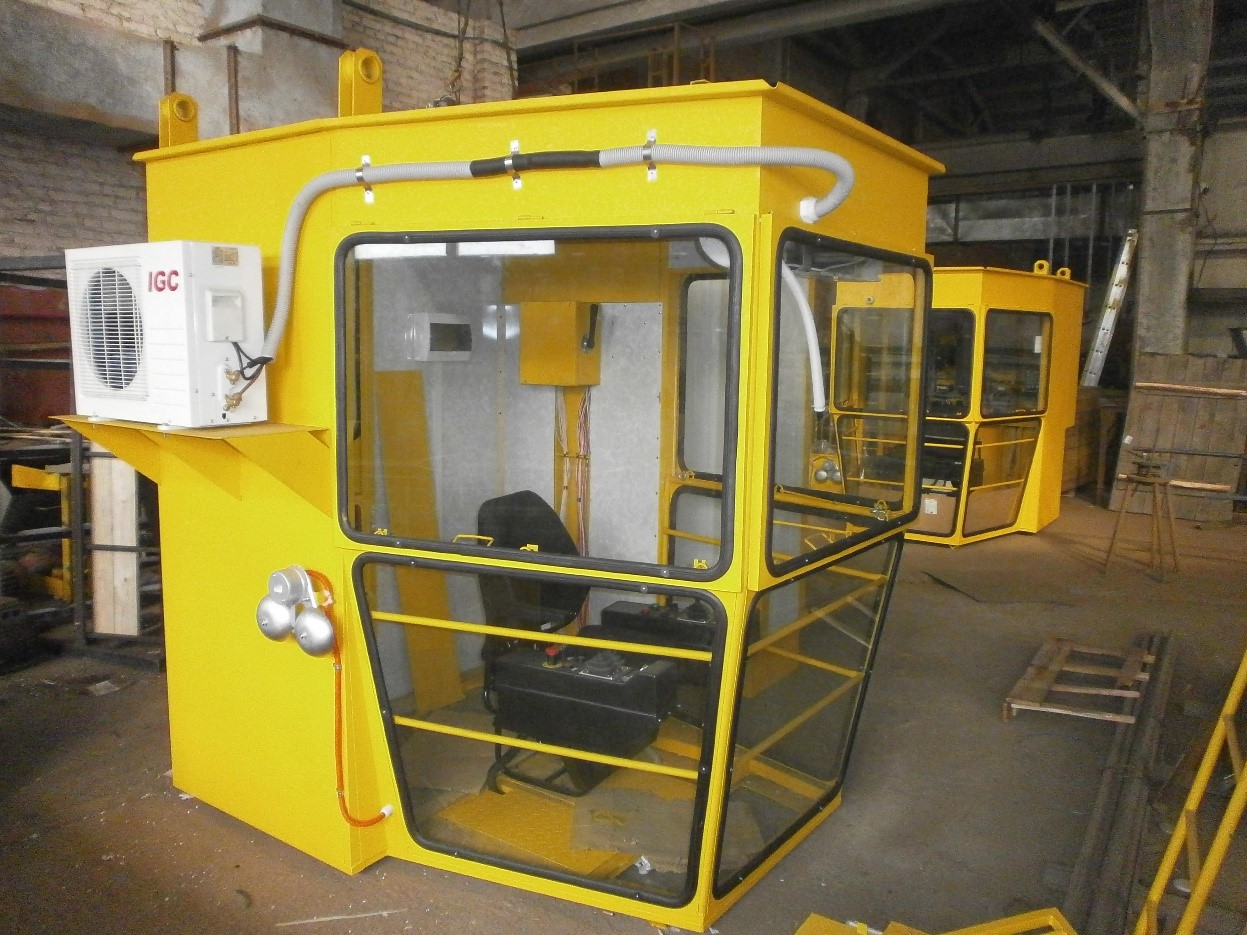

Рис.2 Кабина оператора для мостового крана

Габариты

 Размеры кранов указаны в ГОСТ 6711—70 «Краны мостовые электрические общего назначения грузоподъемностью от 80 до 320 т». При монтаже подъемно-транспортного оборудования должны соблюдаться меры безопасности, указанные в сопроводительных документах.

Скорость движения ходовой тележки

 Определяет производительность кранового механизма, напрямую зависит от грузоподъемности. К примеру, скорость подъема 50-тонного крана составляет 2,5 метра в минуту.

Описание

Козловой кран состоит из следующих элементов:

• металлический мост;
• тележка, установленная или подвешенная на мосту и способная по нему передвигаться;
• две опоры, каждая из которых включает одну или две стойки;
• платформы опор для передвижения по подкрановому пути;
• механизм подъёма груза;
• механизм передвижения тележки;
• механизм передвижения крана.

Козловые краны по назначению подразделяют на:

• перегрузочные (общего назначения);
• строительно-монтажные;
• краны специального назначения (например, краны для гидротехнических сооружений).

Типовые характеристики кранов

Тип крана	Грузоподъёмность, т	Пролёт, м	Высота подъёма, м
Перегрузочный	3.2-50	10-40	7-16
Строительно-монтажный	300-400	60-80	20-30

По конструкции моста козловые краны делят на:

• краны с однобалочным мостом;
• краны с двухбалочным мостом.

По количеству стоек козловые краны разделяют на:

• краны с одностоечными опорами;
• краны с двухстоечными опорами.

Наиболее распространены козловые краны с двухстоечными опорами. Одна из опор может быть жёстко соединена с мостом (жёсткая или пространственная опора), а другая — шарнирно (гибкая или плоская опора). У козловых кранов с пролётом менее 25 м обе опоры выполняют жёсткими. Рельсовый путь каждой из опор тяжёлого крана (грузоподъёмностью 1000 т и более) может состоять из 2-х и более рельсов. Ходовые тележки имеют в этом случае пространственную балансирную подвеску. В некоторых случаях рельсы укладывают на разных уровнях при различной высоте опор.

Кран называют полукозловым, если мост одной стороной опирается на подкрановый путь, а другой — на опорные стойки.

Грузовая тележка перемещается по мосту крана. Механизм передвижения тележки, как и механизм подъёма, может быть установлен на тележке (автономная грузовая тележка) или на металлической конструкции моста. Нередко механизм подъёма установлен на металлоконструкции, а тележка лишь снабжена механизмом передвижения.

Грейферные козловые краны (см. грейфер (грузозахват)) оборудованы специальной грейферной лебёдкой и при наличии механизма подъёма имеют механизм замыкания грейфера.

Если имеется необходимость ориентации груза, то тележку снабжают поворотной частью, как тележку металлургических кранов.

Для уменьшения раскачивания груза может быть использован жёсткий подвес грузозахватного устройства.

Бесконсольный козловой кран на складе леса в пос. Черёмушский Архангельской обл.

Двухконсольные козловые краны имеют двухстоечные опоры, однобалочные или реже — двухбалочные мосты. По конструктивной схеме выпускают большинство козловых кранов специального назначения.

Козловые краны с электроталями (грузоподъёмностью от 8 до 12.5 т и пролётом до 20-25 м) обычно выполняют с трубчатым или коробчатым мостом, иногда усиливаемым шпренгельной системой. Козловые краны грузоподъёмностью от 12.5 до 32 т и пролётом 25-32 м, в основном, изготовляют с решётчатой металлоконструкцией.

Преимущественное распространение получили козловые краны общего назначения, в первую очередь, краны с гибкой подвеской грузозахватного устройства:

• грейферные;
• крюковые;
• магнитные.

Параметры козловых кранов общего назначения грузоподъёмностью 3.2-32 т с пролётами 10-32 м и высотой подъёма 7.1; 8.0; 9.0 и 10 м устанавливается согласно ГОСТ 7352-81.

Козловые однобалочные краны. Козловые краны с однобалочными мостами и одностоечными опорами применяют редко, что в значительной мере объясняется относительной сложностью консольной грузовой тележки.

Козловые двубалочные краны. Козловые краны с двухбалочным мостом более металлоёмки; основным их преимуществом является возможность применения типовых грузовых тележек от мостовых кранов и изготовление коробчатых пролётных балок по отработанной технологии.

Устройство мостового или козлового крана

Условно конструкцию можно разделить на две части:

Каркас или недвижимая часть

Он состоит из балочного комплекса (моста) и опор. Все это жестко связано друг с другом и являет собой цельную конструкцию. Почему такое различие?

Опоры. Это то, что связывает мост и обычно рельсовый путь, по которому и перемещается мостовой кран.

Балочный комплекс. Или еще его называют мост. Основная часть крана. В зависимости от целей, степени и частоты нагрузки применяют различные модификации.

Самый простой — однобалочный мостовой кран. Размещают, обычно, в небольших цехах, так как высокая нагрузка может вызвать усталость металла. Таль подвешивается непосредственно на балку.

Двухбалочный мостовой кран более вынослив и прочен. Обе балки жестко связаны друг с другом и образуют плоскость параллельно земле. Таль размещается между балок.

Движимая часть

Таль или тельфер. Основная движущая часть мостового крана. Как уже писалось ранее, размещается на балочном комплексе и перемещается как вдоль него, так и опускает и поднимает грузозахватный орган по вертикали.

Шасси. То с помощью чего мостовой кран перемещается вдоль земли. Крепиться на всех опорах.

Таль и шасси приводятся в движение двигателями. Управление осуществляется в основном двумя способами:

• Первый способ — непосредственно из будки крановщика, расположенной на тельфере. Это в случае крупных кранов. В будку сходятся все провода управления.
• Второй способ — радиоуправление. В этом случае в нахождении крановщика на самом кране нет необходимости.

Классификация мостовых кранов

По конструкции классифицируют:

• Опорные — краны, мостовая конструкция которых напрямую и сверху опирается на рельсовый путь, по которому она передвигается.
• Подвесные — модели, крепящиеся на рельсовый путь снизу, к его полкам.
• Козловые — краны, мост которых с помощью опор устанавливается на рельсовый путь.

По грузоподъемности выделяют модели:

• Первой группы — работающие с весом до 5 т;
• Второй группы — поднимающие до 50 т;
• Третьей группы — рассчитанные на вес до 300-320 т.

По назначению кланы классифицируют на:

• Общие — решают стандартные строительные задачи;
• Специальные — обеспечивают проведение специфических грузоподъемных операций.

По типу привода выделяют:

• Ручные — необходимо приводить в движение лебедку для выполнения рабочих задач.
• Электрические — функционируют без участия оператора, от сети.

Схемы и правила строповки балок

При погрузке-разгрузке балок и их монтаже необходимо строго соблюдать правила строповки (захвата) балок. При выполнении монтажных работ знаки усилий (М и Q) должны совпадать со знаками усилий, которые возникают в балках в процессе эксплуатации. Таким образом, главным правилом является строповка разрезных балок в сечениях, близких к опорным.

Основные схемы строповки балочных элементов при монтаже

Схемы строповки цельноперевозимых балок а — с использованием строповочных петель; б — через окна в плите; в — через монтажные отверстия; г — с использованием траверсы. крюк крана; строп; балка; строповочные петли; монтажное отверстие в ребре; траверса; клинья

Поперечные сечения по схемам строповки

Поперечные сечения по схемам строповки а — с использованием строповочных петель (Для строповки балок крюками и стропами при длине – до 15 м в их конструкциях предусматриваются петли); б — через окна в плите; в — через монтажные отверстия ( при длине 33 м специальные строповочные отверстия); г — с использованием траверсы (Для удобства строповки часто используют траверсы, применение которых позволяет уменьшить высоту строповки Н и исключить передачу сжимающих усилий на монтируемый элемент)

В качестве стропов используются специальные канаты с гибкими сердечниками. Конструктивные особенности, а также данные для расчета и подбора стропов в зависимости от веса монтажных элементов и угла строповки α содержатся в .

При строповке и монтаже необходимо исключить сколы бетона балок стропами и другими приспособлениями. Для защиты плиты и ребер балок используют стальные огибатели.

Виды мостовых кранов общего назначения

Мостовые опорные краны бывают: крюковые ручные однобалочные и двухбалочные, а также краны крюковые электрические.

Мостовые опорные краны бывают: крюковые ручные однобалочные и двухбалочные, а также краны крюковые электрические. Ручные крюковые однобалочные состоят из одной балки, которая соединяется с концевой балкой. Именно в этом месте и смонтированы колеса. Чтобы мост был достаточно прочным и жестким концевая и пролетная балки соединены подкосами. Вращаться колеса заставляет трансмиссионный вал и зубчатая передача, которые отходят от тягового колеса с цепью.

Из механизма подъема груза здесь используется червячная сталь. Ручные крюковые краны двухбалочные состоят из двух балок, которые, как и в однобалочных кранах, опираются на концевые балки. Механизм передвижения представлен колесом с цепью. Тележка в своей конструкции имеет раму с колесами. Тележку приводит в движение цепное колесо. На раме имеется механизм для подъема груза, оснащенный тормозом колесами с цепью.

Краны электрические крюковые однобалочные. Здесь грузовая тележка представлена в виде электрических канатов. Мост тоже имеет одну балку, которая опирается на концевые балки коробчатого типа. Концы балки имеют раскосы, которые предназначены для усиления прочности и жесткости. Передвижение происходит при помощи раздельного привода, то есть каждое колесо оснащено приводом отдельно от другого колеса.

В данном типе крана нет тормоза, так как очень низкая скорость передвижения. Питание все механизмы крана получают при помощи кабеля. Управлять таким видом крана можно как при помощи пульта управления, так и из нутрии кабины. Краны электрические крюковые двухбалочные имеют мост и грузовую тележку. Мост имеет механизм передвижения, а на грузовой тележки имеются почти все механизмы, находящиеся в кранах. Это и механизм подъема груза и передвижения, и система управления краном, и многое другое. Управление происходит аналогично управлению крана электрического однобалочного, то есть, как с помощью пульта управления, так и изнутри кабины.

Краны мостовые электрические магнитные. Их устройство такое же, как и устройство кранов электрических крюковых. Только в данном виде крана имеется магнит, который прикрепляется к крюку. Магнит питает постоянный ток с напряжением 220В. Магнит у крана можно снимать и использовать после этого кран как крюковой.

Краны мостовые электрические грейферные. Устройство такое же, как у крюковых кранов. Исключением является только устройство тележки. На ней расположены два механизма подъема: один для подъема грейферных канатов, а другой предназначен для подъема груза.

Краны мостовые электрические крюковые, предназначенные для подъема больших грузов. Устройство такое же, как и у двухбалочных кранов.

Краны мостовые электрические крюковые, предназначенные для подъема больших грузов. Устройство такое же, как и у двухбалочных кранов. Мост у таких кранов должен быть расположен на восьми колесах. Это обеспечивает значительно меньшую нагрузку на колеса. Для того, чтобы кран можно было повернуть, то для этого шарниры контактируют с рельсами. Рельсы же в свою очередь имеют некоторое отклонение. Передвижение обеспечивается при помощи раздельного привода.

Управление краном может быть дистанционным, если данный кран работает в цехах, в которых нет взрывоопасных веществ, ядовитых газов, веществ разрушающих металл и вызывающих эрозию. Дистанционное управление бывает трех видов. Управление при помощи специального пульта, при помощи пульта, который можно переставить, и при помощи управления по радиоканалу.

Краны мостовые общего назначения могут быть и подвесными. Они бываю однопролетные, двухпролетные и трехпролетные. Такие краны очень удобны тем, что имеют малые размеры, их можно установить в любом месте цеха, могут перекрыть большие пролеты и обеспечить перемещение тележки с одного крана на другой. Эти краны также используют в труднодоступных местах, где нет возможности работать каким-либо другим видом крана.

Ручные однобалочные однопролетные краны имеют в своей конструкции балку, прикрепленную к нижним частям концевых балок. В качестве механизма подъема используется ручная таль. Электрические однобалочные однопролетные краны также имеют несущую балку, прикрепленную к нижним концевым балкам.

В качестве механизма передвижения выступает как приводные, так и неприводные тележки электроталей. Краны изготавливают без стыковых замков, но обязательно должен присутствовать кабель для питания. Электрические однобалочные двухпролетные краны отличаются от однобалочных электрических кранов только тем, что основная балка прикрепляется к трем поперечным балкам.

Главные узлы и оборудование мостового крана

Тупиковые упоры, применяемые для мостовых кранов, бывают двух видов: безударные; ударные. Безударные тупиковые упоры

Для того чтобы приводить механизм мостовых кранов в действие на них устанавливают электродвигатели. Наиболее

В отраслях промышленности, в которых задействовано грузоподъемное оборудование чаще всего применяется режим радиоуправления краном, так

Электрический привод достаточно распространен благодаря своим особенностям: например, возможности установки к каждому механизму крана

В механизме подъема используют цилиндрические барабаны, которые имеют правое и левое направления нарезки, шаг

Для оснащения мостовых кранов, которые включают приводные двигатели, аппараты защиты и управления, пускорегулировочные резисторы,

Самая распространенная кабина управления мостового крана – торцевая кабина, которая закреплена с одной стороны

Тележки мостовых кранов предназначены для подъема и перемещения груза. При помощи тележек груз передвигают вдоль

Мостовые краны широко применяются в промышленности, на транспорте и в строительстве. А так же

Механизмы передвижения в мостовых кранах располагаются на мосту и тележке. Расположение на мосту помогает

mostovoi-kran.ru

Классификация мостовых кранов

В соответствии с требованиями ГОСТ все представленные на рынке модели делят на устройства общего и узкопрофильного назначения. Специализированные механизмы отличаются тем, что в их комплектацию включены захваты узкой направленности. К примеру, при работе с металлоломом используются магнитные мостовые краны, с сыпучими материалами — грейферы. Общепромышленные модели оснащаются крюком с автоматической защёлкой, что позволяет использовать их для перемещения грузов на стропилах.

ГОСТ 27584-88 Краны мостовые и козловые электрические. Общие технические условия

1 файл   614.74 KB

Отдельные виды мостовых кранов разрабатываются для эксплуатации в определённых отраслях производства с учётом особенностей поставленных задач, условий работы. Такую технику выпускают, к примеру, для металлургических предприятий. Они отличаются способностью выдерживать длительную эксплуатацию в условиях воздействия агрессивных сред, высоких температур, оснащаются специальными захватами (ковочными, литейными, для работы со слитками).

Также бывают однобалочные мостовые краны и двухбалочные. Если мост состоит из одной балки, грузоподъёмное оборудование отличается сравнительно небольшим весом. Но это отрицательно сказывается на их грузоподъёмности: она не превысит 10 т. При этом возможна комплектация дополнительной консольной тележкой, что расширит сферу применения оборудования.

Двухбалочные модели допускает использование не только стандартной грузовой тележки, но и дополнительных навесных механизмов. За счёт этого увеличивается сфера использования техники, расширяются возможности управления за счёт применения дистанционных пультов. Это мощные мостовые краны, активно задействованные на производственных предприятиях различных отраслей промышленности.

По конструкции

В зависимости от способа установки металлоконструкций на крановом пути различают подвесные и опорные модификации оборудования. В первом случае крепление выполняется на нижний, а во втором случае – на верхний горизонтальный пояс пролётной балки.

Важным преимуществом подвесных механизмов является сравнительно невысокая стоимость и простота монтажных работ. Но грузоподъёмность таких механизмов не превышает 8 т. Конструкции отличаются небольшой высотностью, что позволяет увеличить рабочую зону в сравнении с опорными аналогами, имеющими большую производительность (до 500 т).

По способу перемещения

Мостовые модели стандартного исполнения перемещаются в ходе выполнения работ по параллельным путям. Но конструкция мостовых кранов позволяет использовать их в модификации, учитывающей особенности технологического процесса, характер размещения производственного оборудования. Для решения специализированных задач возможна установка грузоподъёмной техники со следующими принципами перемещения.

• Радиальным. Механизм подъёма на балке сможет вращаться вокруг площадки, которая жёстко закреплена в центре цеха, по кольцевому рельсу.
• Поворотным. Работы в отличие от предыдущего варианта могут выполняться в любой точке, ограничения в передвижениях связаны только с протяжённостью проложенных подкрановых путей.
• Хордовым с меньшей площадью обслуживания в сравнении с радиальным. Из-за особенностей конструкции радиус вращения при этом останется неизменным.
• Кольцевым с передвижением механизмов по рельсам разного диаметра. Конструкция в этом варианте несколько усложняется из-за необходимости использования ходовых колёс, отличающихся между собой по размеру во избежание проскальзывания.

По грузоподъемности

Грузоподъемность мостовых кранов – одна из основных характеристик техники. Наибольшее распространение получили модели, у которых этот параметр составляет 1‑50 т. В большинстве случаев для промышленного использования этого достаточно. Для выполнения узкопрофильных задач задействуют технику грузоподъёмностью до 500 т (к примеру, для монтажа турбины гидроэлектростанции).

По типу привода

Выпускаются мостовые модели с ручным и электроприводом. В первом случае в качестве основного рабочего механизма для передвижения применяются тали червячного типа. Это оптимальный вариант при необходимости регулярной работы с небольшими грузами в ходе сборочных или ремонтных работ на машиностроительных предприятиях.

Электрический привод для мостового крана используется чаще, так как позволяет успешно работать с грузами высокой тоннажности без физических усилий со стороны оператора. Для передвижения конструкций используется до 4 электродвигателей (зависимости от требований к производительности). Для передачи вращения на колёса задействуют только редуктор или его комбинацию с трансмиссией.

Механизм перемещения груза — червячная передвижная таль.

Главная техническая характеристика для данного вида техники — это величина пролета. Управление мостовым краном осуществляется из башенной кабины. При определенных условиях оно может проводиться и при использовании выносного пульта управления диспетчером . Стоит отметить, что для повышения уровня безопасности рабочих скорость движения тележки и моста большинства кранов представленного типа значительно снижены. Если в производственном цеху в воздухе имеется большое количество вредных примесей, то его управление осуществляется исключительно в дистанционном режиме.

Наиболее распространенный в современном производстве кран подъемник — это оборудование типа кран-балка.

Конструкция мостового крана

Любой мостовой кран состоит из одной или нескольких пролетных балок, концевых балок и механизма, поднимающего и перемещающего груз вдоль моста. Классифицировать мостовые краны можно по многим параметрам. Один из основных — количество балок в составе моста. Однобалочный кран имеет одну пролетную балку, двухбалочный — две. Для выполнения различных специфических задач — в основном в металлургии — создаются гигантские механизмы сложной конструкции. На фото — мостовой кран с четырьмя пролетными балками.

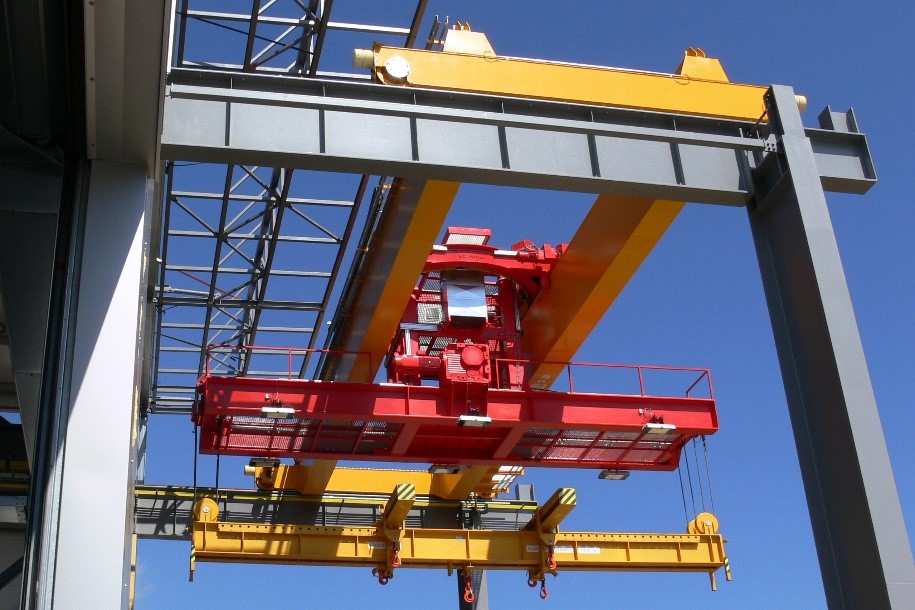

В зависимости от конструкции моста изменяется компоновка грузоподъемного устройства. На двухбалочном кране устанавливается специальная тележка, на которой закреплены подъемные агрегаты. На однобалочном кране вместо тележки используется электрическая таль (тельфер).

Принцип работы мостового крана

Так как представленный вид техники относится к одной из разновидностей подъемного оборудования, то принцип работы мостового крана во многом схож с данными машинами. Главная отличительная особенность — это то, что все несущие элементы конструкции опираются непосредственно на проложенный крановой путь.

Перемещение несущей балки происходит по рельсам, которые монтируются на эстакадах вне производственного сооружения или на его внутренних стенах .По мосту происходит движение грузовой тележки, которая оснащена специальной подъемной лебедкой. Для расширения функционального предназначения мостового крана в качестве дополнительных устройств могут быть применены грейферы или магниты различной мощности.

Широкий функциональный набор позволяет применять краны подъемные не только в крупной промышленности, но и при ведении складского хозяйства, а также в строительной индустрии.
