Конусные и ступенчатые сверла для металла их отличия назначение и применение

Зачем электрику ступенчатое сверло по металлу

Ступенчатое сверло может использовать электрик. Этот прибор необходим ему при монтаже электропроводки. Например, электрик должен просверливать отверстие в стальном профиле, чтобы продеть провод внутри облицовки из гипсокартона. Толщина металлического профиля иногда достигает 0,5 мм. Диаметр кабеля, который надо пропустить, — 16 мм. Простым инструментом этот профиль просверлить трудно, так как отверстия выйдут неровные. Многоступенчатым вариантом можно выполнить отверстие в заготовке толщиной 16, 20, 25 мм.

Ступенчатые сверла необходимы электрику для работы в электрощитах. Часто бывает нужно просверлить проем в щите для установки кнопок управления, индикаторов, различных переключателей, фурнитуры или замка. Электрический щит имеет толщину 1 мм. Монтаж сальника на щит требует просверлить в щитке проем большой ширины.

Ступенчатым изделием выполняют проемы в кабельных коробках из металла для вывода провода. Если в коробке проемы для отведения провода зафиксированы жестко, то необходимо делать дополнительное отверстие для монтажа сальника и заглушки.

Классификация и особенности конструктивного плана

Есть несколько разновидностей такого инструмента. Друг от друга они отличаются функциональными и конструктивными особенностями. Стоит отметить и то, что посредством изделий, которые предназначены для обработки металла, можно сверлить и другие материалы, к которым относятся:

  • дерево и материалы, выполненные на его основе;
  • разные типы полимеров;
  • керамика;
  • бетон;
  • кирпич.

Конструкция таких приспособлений разрабатывается специально для полноценного решения целого ряда задач технологического плана, учитывая свойства материала, который будет подвергаться обработке. Именно по этой причине специалисты советуют перед выбором получить хотя бы малейшее представление об особенностях этого режущего инструмента.

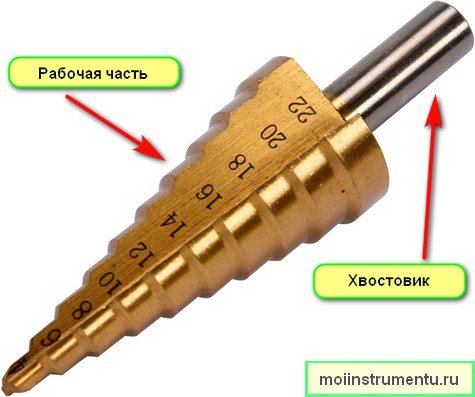

Итак, конструкции для сверления включают в себя следующие составляющие:

  • Режущий элемент, который отвечает за сам процесс обработки.
  • Хвостик, который позволяет закреплять инструмент в патроне оборудования.
  • Рабочая зона, которая обеспечивает удаление оставшейся стружки из района обработки.

По характеру конструкции принято различать следующие типы сверл:

  • спиральные;
  • плоские;
  • корончатые;
  • конусные.

Плоские

Конструкции с плоской рабочей частью иногда именуют перовыми. Среди преимуществ таких изделий следует выделить:

  • нечувствительность к скосам;
  • простое исполнение;
  • дешевизна.

К недостаткам нужно отнести:

  • невозможность создания больших отверстий;
  • отсутствие автоматизированного отвода опилок из рабочей зоны (геометрические свойства и устройство данной разновидности сверл не подразумевают такой функции).

Спиральные

Конструкции спирального типа считаются самыми распространенными изделиями, применяемыми для обработки металлических изделий. Конструкция таких сверл выполнена в виде цилиндрического стержня, с боку которого находятся канавки спиралевидной формы. Именно они отвечают за отвод стружки. Также спиральные сверла могут относиться к следующим группам:

  • Изделия общего назначения. Диаметр такого инструмента достигает 80 миллиметров. Спиральные изделия общего назначения используются как в промышленности, так и в быту.
  • Левосторонние. Без таких изделий невозможно обойтись в таких ситуациях, когда из отверстия нужно высверлить поломанный крепеж или болт.
  • Высокоточные сверла. Такие приспособления используются настоящими профессионалами или умельцами, которым требуется превосходный результат от обработки. Эти сверла, как правило, имеют обозначение «А 1». С их помощью можно делать отверстия с точным диаметром.

Корончатые

Форма корончатых сверл напоминает стакан из металла, с торца которого расположены режущие зубчики. Именно они и применяются для сверления отверстий в материале. Зубчики могут быть сделаны из какого-нибудь очень твердого металлического сплава или иметь особое алмазное напыление.

Эта разновидность сверл создана для кольцевой методики сверления, при которой подбирается лишь контур будущего отверстия.

Конусные

К конусным сверлам относятся приспособления со ступенчатой и гладкой поверхностью. Применяемые для созданий отверстий в изделиях из металла, такие изделия обеспечивают простую центровку в начале процесса, чего нельзя сказать о цилиндрических конструкциях. Но самое главное преимущество конусных сверл состоит в том, что с их помощью можно делать отверстия самых различных диаметров.

Среди широкого разнообразия сверл можно выделить изделия, предназначенные для создания отверстий в материалах высокой прочности, к примеру, кобальтовые сверла.

Данные приспособления сделаны из быстрорежущего стального сплава, который легирован кобальтом. Он существенно повышает прочность детали. Благодаря таким свойствам кобальтовые инструменты с успехом применяются для создания отверстия в высокопрочных материалах. Высокая цена таких изделий целиком оправдана их качествами.

Область применения

Такая конструкция инструмента позволяет производить высокоскоростную обработку металла. Качество обработки не снижается при использовании такого инструмента даже в случаях использования тонкого металла.

К тому же универсальность такого оборудования позволяет работать и с другими материалами:

  1. гипсокартоном;
  2. пластиком;
  3. деревом;
  4. плотным металлом;
  5. стеклотекстолитом.

В качестве специального приспособления можно рассматривать его острый наконечник. Такое устройство инструмента позволяет исключить из применения дополнительное оборудование:

  1. центровочный инструмент. Применяется для лучшего врезания обычного сверла;
  2. надфиль. Применяется для обработки краев отверстия;
  3. шлифовальная машина.

Для работы с тонколистовым металлом, в конструкции сверла предусмотрены поступательные каналы, расположенные по спирали. Они имеют разные размеры с плавным переходом. Другим предназначением такой конструкции является обеспечение плавности хода инструмента в процессе работы.

Чтобы исключить постоянное затачивание инструмента, можно приобрести изделие с алмазным или титановым напылением. Абразивное напыление обеспечивает дополнительную прочность при правильной эксплуатации оборудования. Кроме того, коническое сверло можно применять для исправления дефектов отверстий после использования других инструментов.

Выбор ступенчатого сверла

При покупке конусного сверла следует уделить внимание его цвету:

  1. на низкое качество инструмента может указывать его естественный серо-стальной цвет. Этот параметр свидетельствует об отсутствии температурной обработки;
  2. при обработке инструмента паром он будет иметь черный цвет. Такой подход немного увеличит его рабочие качества;
  3. об отсутствии внутренних напряжений металла может сигнализировать золотистый цвет изделия;
  4. сверло с ярко-золотистым цветом поверхности, указывает на содержание в металле нитрида титана. Такой инструмент характеризуется долгим сроком использования и износостойкостью.

Методом гравировки проставляется маркировка изделия. Первая буква чаще всего относится к материалу, из которого делалось изделие. Буква «P» указывает, что приспособление для сверления изготовлено из быстрорежущей инструментальной стали.

Далее указывается число, которое характеризует состав сплава, например, «М3» представляет молибден. Класс точности и диаметр инструмента также указывается в маркировке. Нередко товары отечественного производства с диаметром до 2 мм не маркируются.

Кроме того, следует учитывать и диаметр сверла. От этого параметра будут зависеть размеры отверстий. От выбора производителя и торговой марки будут зависеть технические качества изделия и его стоимость.

Если оборудование необходимо для промышленного производства, где потребуется проведение неоднократной заточки, следует выбирать сверла, соответствующие параметрам ГОСТа. При покупке такого оборудования лучше остановить выбор на изделии из стали марки «HSS», что означает «быстрорежущая». В противном случае, его необходимо будет подвергать постоянной заточке.

При выборе ступенчатого оборудования следует учесть многие параметры, которые непременно отразятся не только на рабочих характеристиках, но и на стоимости изделия. Цена изделия, чаще всего складывается из размера диаметра рабочей части, вида напыления, необходимости частоты заточки инструмента.

Если рассматривать ценовую политику на сверла в примерах, то можно сказать, что изделия с небольшим диаметром отверстий и малой прочностью, обойдутся потребителю в сумму не более 500 рублей за штуку. Можно приобрести и целый набор изделий различного диаметра в количестве 5 штук за 1300 рублей.

Приспособления, позволяющие делать отверстия большего диаметра, будут превышать стоимость в два раза, по сравнению с первым вариантом. Повлиять существенно на стоимость изделия может известность компании, его выпускающая. Стоимость такого инструмента может быть увеличена в два-три раза. Сверла известных мировых производителей можно приобрести за 4500−7500 рублей за штуку в зависимости от диаметра.

При покупке изделия, важно видеть всю документацию, подтверждающую его качество. В противном случае, можно приобрести подделку за большую сумму, которая на практике не подтвердит свои характеристики

При наличии всех документов можно приобрести комплект изделий даже с высокой стоимостью. В этом случае оборудование прослужит долго, будет надежным и долговечным, универсальным в применении.

Как выбрать ступенчатое сверло?

Чтобы не ошибиться с выбором ступенчатого инструмента, необходимо вначале выяснить, какими ключевыми техническими характеристиками он обладает.

Рассматривая различные модификации, следует уделять внимание и цвету изделия, причем это связано не с эстетической составляющей

  • Если изделие выполнено в серо-стальном цвете, то это будет подсказкой о том, что в качестве материала для инструмента была использована сталь, с которой не проводили необходимую обработку. Поэтому, скорее всего, качество такого инструмент будет невысоким.

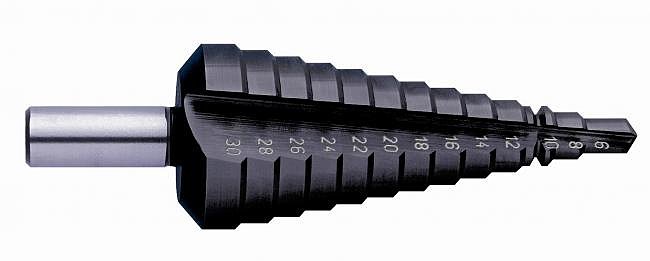

  • Если сверло выполнена из стали черного цвета, то это признак проведения обработки материала с помощью горячего пара . Подобная операция повышает характеристики прочности материала. Сверлильное изделие в подобном варианте исполнения будет более предпочтительным, нежели устройство, с которым не проводили никаких манипуляций.
  • Если в качестве материала сверла выступает сталь золотистого цвета, то, значит, в процессе изготовления инструмента с металла убирали внутреннее напряжение. Польза от такой операции заключается в обеспечении большего удобства при работе с подобным сверлом.
  • Если устройство для сверления характеризуется наличием ярко-золотистого оттенка, то это признак наличия износостойкого поверхностного слоя, на роль которого в большинстве случаев выбирают нитрид титана. Хотя подобное сверло стоит заметно дороже, в плане эксплуатации оно выигрывает у многих простых изделий.

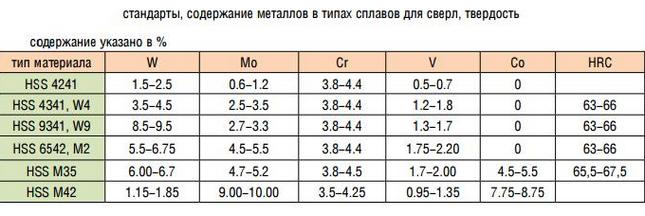

Технические характеристики стали и маркировка

Можно не останавливаться подробно на всех видах сталей, которые могут применяться для создания ступенчатых сверл из-за их большого количества. По этой причине наилучшим выбором станет изделие, у которого на материале имеется маркировка HSS. По ней можно понять, что этим инструментом можно обеспечить высокое скоростное сверление, не допуская деформирования металла при нагреве.

Диаметр рабочих порогов, начинающего и финального

Уже в самом начале выбора необходимо обратить внимание на эти параметры, учитывая, что средняя цена на сверла достигает уровня 2500 рублей

Производитель и стоимость ступенчатых устройств

Первый критерий является столь важным, поскольку выбирать лучше всего такое сверло, для изготовления которого использовалась сталь, удовлетворяющие требованиям действующего ГОСТа

Если вам важно быть уверенным, что приобретаемое изделие для сверления имеет гарантированно высокое качество исполнения, то можно обратить внимание на продукцию под маркой TOP CRAFT

Возможность заточки

Как считают эксперты, отсутствие такой возможности у сверла обеспечит длительный срок эксплуатации, поскольку пользователь не будет изменять конфигурацию изделия. В то же время в некоторых ситуациях может потребоваться выполнить заточку устройства, что также позволит увеличить его эксплуатационный ресурс. Здесь уже принимать окончательное решение можно, ориентируясь лишь на свое мнение.

Как выбрать конусное сверло

Косвенным признаком качественного изделия будет являться его цена. К тому же по цвету металла можно будет сказать из материала и какой прочности изготовлен буравчик.

Ступенчатые изделия можно разделить по цвету на несколько групп по качеству:

  1. Серый цвет говорит, что изделие сделано из стали, которая не подвергалась дополнительной обработке. Такие изделия имеют невысокую прочность.
  2. Чёрный цвет указывает на закалку перегретым паром. Качество будет немного выше чем у серых собратьев, но и стоимость отличается в большую сторону.
  3. Тёмно-золотистый цвет получается, если инструмент подвергался высокотемпературному отпуску. Процедура позволяет убрать чрезмерное напряжение в металле, что положительно сказывается на эксплуатационных характеристиках изделия.
  4. Если конусное сверло имеет ярко-золотистый цвет, то по этому признаку можно идентифицировать наличие износостойкой поверхности состоящей из нитрида титана. Тип материала является самым
    прочным, но и стоимость будет в несколько раз выше, в сравнение с дешёвыми аналогами.

Кроме качества материала на финальную стоимость будет влиять диаметр приобретаемого инструмента.

  • качественное ступенчатое сверло по металлу 4-32 мм будет стоить не менее 1000 рублей;
  • если не требуется сверлить отверстия большого диаметра, то можно приобрести сверло 4-20 мм, стоимость которого при равном качестве будет примерно 500-600 руб.

Какие лучше ступенчатые сверла по металлу можно определить по отзывам в сети Интернет. Качественную информацию получить можно на специализированных форумах, где общаются специалисты применяющие конусные изделия в ежедневной работе.

Заточка инструмента

При длительном использовании даже качественные изделия могут затупиться. Каждому домашнему мастеру необходимо знать, как заточить ступенчатое сверло по металлу. Процедура сложная, кроме теоретических сведений нужно освоить практические навыки.

Для заточки конусного буравчика необходимо выполнить следующие действия:

  • закрепить сверло в тисках:
  • взять в руки небольшую болгарку с точильным кругом;
  • аккуратно заточить режущие кромки, которые были повреждены.

Так удаётся восстановить работоспособность конусного инструмента самостоятельно.

Если имеется возможность обратиться к специалистам, то можно за небольшие деньги получить полное восстановление буравчика.

Как сверлить

Хорошо заточенным инструментом легко сделать высокоточные отверстия в металлическом листе толщиной до 4 мм.

Чтобы выполнить сверление правильно, желательно придерживаться рекомендаций:

  • место для сверления намечается керном;
  • сверло во время работы держится в строго перпендикулярном положении по отношению к плоскости металла;
  • сверление металла производить на малых оборотах. Чем больший диаметр отверстия необходимо сделать, тем медленнее должен вращаться режущий инструмент. Идеально для выполнения данной задачи подходит шуруповёрт;
  • следует смазать сверло небольшим количеством машинного масла, чтобы снизить рабочую температура инструмента во время работы.

При соблюдении требований конусное изделие прослужит долго, без заточки.

Виды сверл по металлу

  • Спиральные(часто встречающие и самые популярные)
  • Корончатые
  • Конические или ступенчатые или как ещё называют конусное
  • Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

  • Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении. Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
  • Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта. Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки. У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
  • Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки. Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями. Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров. Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм. На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Отличия конусного гладкого и ступенчатого сверла

Перед тем, как выяснить сферу применения и достоинства конусных устройств, разберемся с их разновидностями. Гладкотельные элементы в виде конуса сверлят тонколистовую сталь, увеличивая постепенно размер отверстия. Чтобы просверлить отверстие необходимого диаметра таким сверлом, требуется периодически останавливаться, и производить замеры. Этот недостаток некоторые производители гладкотельных конусных сверл устраняют путем нанесения цифровой разметки.

Ступенчатые элементы позволяют с большей точностью просверлить отверстие благодаря наличию степеней. При сверлении происходит плавный переход по ступеням, и в итоге оператор может легко отследить, какой диаметр имеет отверстие. Надо отметить, что конусные сверла стоят достаточно дорого. Их цена составляет от 2 тысяч рублей и более. Все зависит от материала изготовления, а также размеров сверлимых отверстий. Многие могут подумать, что конусные устройства являются абсолютно бесполезной оснасткой из Китая, пока не испытают режущий инструмент в действии. Мастера открыто заявляют, что при необходимости частого сверления тонколистовых материалов, рекомендуется использовать именно конусные режущие насадки.

Что такое конусное сверло и для чего они нужны

Конусное сверло представляет собой насадку для электроинструмента, состоящей из двух частей — наконечника конусовидной конструкции и хвостовик цилиндрического или шестигранного типа. Устройства классифицируют на два вида — гладкие и ступенчатые. Гладкое конусное сверло имеет соответствующей конструкции форму стенок, а ступенчатые — в виде ступеней.

Конусообразные элементы служат для сверления отверстий круглой формы в разных материалах — металл, дерево, пластик. Для таких целей используются цилиндрические сверла, скажите вы. Так зачем же нужны конусные устройства? Они используются для сверления отверстий в листовой стали, а также аналогичных конструкциях из цветных металлов — алюминий, медь и латунь. Наличие одного конусного сверла заменяет целый набор цилиндрических режущих устройств — это и есть главное отличие.

Это интересно!Применять конусные сверла можно исключительно для сверления тонколистовых материалов толщиной не более 5-6 мм. Причем это не только металл, но еще пластик, дерево и т.п. Применение насадки исключает вероятность формирования заусенцев во время сверлильных манипуляций, а также одновременно выполняется шлифовка подготовленных отверстий.

Что надо знать для выбора конусного сверла

По форме и конструкции конусные сверла значительно отличаются от цилиндрических. Как и цилиндрические, конусные устройства обладают аналогичной хрупкостью, поэтому они требуют бережного обращения с ними. Чтобы выбрать конусные устройства для выполнения соответствующих работ, необходимо учитывать такие рекомендации:

  1. Цвет насадки — если выбираете корончатое сверло, то наверняка перед вами представлены модели, отличающиеся по цвету. Если продавец говорит, что между устройствами никакой разницы, значит он не разбирается в этом. Деталь черного цвета говорит о том, что насадка подверглась дополнительной термообработке. Такие устройства имеют продолжительный эксплуатационный ресурс. Золотистый цвет означает, что насадка имеет напыление из нитрида титана, которое повышает прочностные свойства. Стального цвета изделия не имеют никакого напыления, и они не подвергаются термообработке, поэтому по сравнению с предыдущими вариантами, служат меньше всего
  2. Маркировка — указывается непосредственно на наружной стороне оснастки (на хвостовике). По маркировке можно понять, из чего изготовлена насадка, а также какой имеет диаметр и класс точности. Зачастую маркировка начинается с буквенного обозначения, и начинается с буквы «P». Эта буква говорит о том, что для производства конусного сверла используется быстрорежущая высокопрочная легированная сталь. После первой буквы указывается вторая буква с цифровым значением. Число указывает процентное содержание сплава, к примеру, М — молибден, Ф — ванадий, К — кобальт, A — азот. В маркировке также присутствует обозначение минимального и максимального диаметра, а также класс точности. Оснастка с диаметром до 2 мм не маркируется. На сверле может присутствовать маркировка типа HSS, что означает быстрорежущая сталь

В маркировке после обозначения HSS также могут указывать дополнительные сведения:

  • HSS-E — быстрорежущая сталь, которая является аналогом отечественного материала P6M5. Предназначены для работы с низкоуглеродистыми сталями и чугуном, а также твердыми легированными и нержавеющими устройствами
  • HSS-Co — в сплав добавляется кобальт 5%
  • HSS-G TiN — устойчивые материалы для обработки титановых изделий

Для работы с конусными сверлами применяются стационарные сверлильные станки или двуручные дрели. О том, как правильно сверлить отверстия конусными сверлами, подробно описано в материале.

Это интересно! Для получения идеально ровного отверстия с двух сторон материала, необходимо учитывать размер ступеней. Обычно размер каждой ступени не превышает 3-4 мм, поэтому получить качественное отверстие можно при использовании соответствующей толщины заготовки.

Классификация свёрл

Ранжировать сверла можно по многим признакам: материал изготовления и сверления, особенности конструкции различных элементов, места применения и так далее. Для правильного выбора необходимого для работы сверла достаточно классификаций, описанных ниже.

В зависимости от материала рассверливания:

  • Для твердых материалов (металл, бетон, кирпич, листовой метал);
  • Для мягких материалам (дерево, пластик);
  • Для крошащихся материалов (стекло, керамика);
  • Многофункциональные (для нескольких материалов)

В зависимости от конструкции рабочей части сверла, можно выделить такие его разновидности:

винтовые (спиральные) – наиболее применяемые универсальные сверла (диаметр 0, 1 – 80 мм, длина рабочей части до 275 мм);

сверла Жирова – с улучшенными условиями отвода тепла за счет увеличения длины режущей кромки (на режущей части имеются три конуса с углами при вершине);

плоские (перовые) – применяют для сверления больших и глубоких отверстий. Режущая часть имеет вид пластины (лопатки). Она может изготавливаться вместе с хвостиком или крепится в держателе.

винтовые для глубокого сверления (10D ≥ L ≥ 5D) – удлиненные сверла с двумя винтовыми каналами, обеспечивающими внутреннее выведение охладительной жидкости. Они проходят через тело сверла или через трубки, которые запаяны в канальце, предварительно высверленном на задней спинке сверла.

  • односторонней резки – используют для выполнения точных отверстий при глубоком сверлении (10D ≥ L ≥ 300D). Обеспечивается наличием направляющей (опорной) поверхности (режущие кромки размещены по одну сторону от оси сверла). Имеет следующие разновидности:
  • эжекторные сверла – смазочно-охладительная жидкость под высоким давлением (100…350 МПа) подается в зону сверления через щель между внутренними и внешними трубами, а стружка отводится через внутренний канал. Щель между трубами соединена между небольшими по диаметру радиальными или наклоненными отверстиями, направленными к оси сверла.

кольцевые – пустотелые сверла;

  • центровочные – с их помощью делают центровые отверстия в деталях.
  • ступенчатые – позволяют сделать одним сверлом отверстия разного диаметра в листовых материалах.

Свёрла Форстнера — модернизированное плоское сверло с дополнительными резцами-фрезами.

  • Конструкции Юдовина и Масарновского — их особенность – большой угол наклона и форма винтовой канавки. Благодаря этому стружка выводится во время рассверливание, что повышает производительность.
  • пушечные (полукруглые) имеют вид стержня со срезанной на половину рабочей частью, что образовывает канал до отведения стружки. Для направления сверла делают отверстие, глубиной 0,5…0,8D.
  • трубчатые (ружейные) – применяются для сверления отверстий большой глубины. Полость для отведения охладительной жидкости получают путем зажатия трубки и получения прямого канала для отвода стружки с углом 110…120°. Режущую часть изготавливают в виде твердосплавной пластины или головки (цельные твердосплавные или с приваренной к хвостику рабочей частью).

ВТА (STS — англ. single tube system) сверла оборудованы внешней подачей смазочно-охладительной жидкости и внутренним каналом для удаления стружки. Жидкость нагнетают между трубкой сверла и стенкой рассверливаемого отверстия. Удаление стружки через трубку сверла и сверлильный шпиндель назад к впускному отверстию обеспечивается высокой скоростью подачи жидкости.

В зависимости от формы хвостовиков, различают такие виды сверл – цилиндрические, конические; трех-, четырех- и шестигранные; для буров – SDS (plus, top, max) .

По способу изготовления самого сверла можно выделить:

  • цельные сверла (спиральные из быстрорежущей стали или твёрдого сплава);
  • сварные (хвостовая часть из углеродистой стали, а рабочая – из быстрорежущей).

Маркировка сверл по металлу

После того, как мы узнали какие виды сверл по металлу можно идти в магазин и покупать сверла. Но зайдя в магазин и попытавшись выбрать сверло, вы будете в ступоре. Так как в магазине можно встретить большое количество сверл разных цветов и с разными маркировками. Продавцы могут посоветовать вам, какое сверло лучше купить, но не всегда стоит доверять всему, что вам говорят.

Что бы купить нужное вам сверло правильной маркировки, которые будет качественно выполнять свою работу, нужно разобраться в маркировке сверл, а так же разобрать что означает цвет сверла.

Маркировка сверл постсоветских стран

Производители из стран бывшего советского союза и зарубежные производители маркируют сверла по-разному. Для того, чтобы вы смогли разобраться при покупке, какое сверло будет лучше, мы составили полное описание маркировок сверла.

Рядом с этой маркировкой вы сможете найти диаметр самого сверла.

  1. На сверлах диаметром до 2 миллиметров вы не найдете никакой информации. Это понятно, так как на таком маленьком сверле, физически поместить надпись не позволяет возможно.
  2. На сверлах диаметром 2-3 миллиметра вы сможете найти информацию о диаметре сверла и марке стали, то что мы рассматривали выше.
  3. На сверлах с диаметров более 3 миллиметров будет вся информация о сверле и логотип компании, которая производит данные сверла.

Маркировка зарубежных сверл

При покупке сверл зарубежного производителя, маркировка будет отличаться, ежели на российских сверлах. На сверлах зарубежного производства указывается больше информации, но и расшифровать её сложнее.

  1. HSS и M6M5—сверло выполнено из быстрорежущей стали
  2. HSS-R и HSS-G—данным сверлом советуют сверлить твердый пластик, чугун, различную сталь и цветной металл. Данное сверло имеет наибольшую прочность. Прочность металла к которому применяется сверло не более 900 н\мм2.
  3. HSS-TIN Режущая часть сверла сделана с дополнением нитрида титана. Это позволяет сверлить более прочную сталь, с твердостью до 1100 н\мм2
  4. HSS-K6—Свело с содержанием кобальта- надежность и долговечность работы сверла
  5. HSS-M3—Сверло с содержанием молибдена—увеличивается надежность сверла(смысл такой же, как и у сверла с кобальтом)
  6. HSS-TiAIN—Покрытие сверла выполнено из трехслойного материала содержащего алюминия, нитрида титана. Такое покрытие увеличивает срок работы сверла в среднем в 5 раз дольше, и позволяет работать сверлом при больших температурах, до 700%
  7. HSS-Е VAP—Сверла которые применяются для работы с нержавейкой

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
