Виды газовых ключей
За многолетнюю историю было создано множество вариаций этого инструмента. Многие ученые и техники вносили свой вклад в его модификацию и усовершенствование. На рынке строительных инструментов остались только лучшие виды, например, шведский или американский газовый ключ. На данный момент используют следующие вариации инструмента:
- с самозахватом;
- рычажный;
- трубный или газовый разводной ключ;
- цепной или большой газовый ключ;
- шунтовой.
Если говорить о России, то наибольшим спросом в стране пользуются рычажная разновидность разводного ключа. В странах Америки и Европы больший спрос получил инструмент трубного типа. В Белоруссии и Португалии с одинаковой частотой покупают оба вида газовых ключей. Остальные модели считаются узко профессиональными и используются только специалистами.
Трубный ключ рычажный
По внешнему виду инструмент представляет собой скрепленные рычаги. Один из них пребывает в неподвижном положении, а второй – регулирует обхват губок. По другому инструмент именуют – шведский ключ. Основное его отличие – наличие сменных губок, которые можно располагать под разными углами. Таким устройством можно работать с трубами разного диаметра. При этом срок его эксплуатации будет долгим.
При работе с трубный рычажным ключом не требуется особых физических усилий. Этот фактор тоже отличает вид от других. Стоимость рычажного изделия колеблется в средних ценовых пределах. Если цена на рычажный газовый ключ низкая, то это значит, что его изготавливали из некачественных материалов. Прослужить долго такой инструмент не сможет. Лучше покупать только изделия от проверенных фирм-производителей.
Газовый цепной ключ
Этот вид один из самых простых по конструкции. Состоит модель из зажимного механизма и рукояти. Первый представлен щетками, прикрепленными болтами к ручке. Основной элемент конструкции – металлическая монолитная ручка с порожком на конце. Она предотвращает прокручивание инструмента при работе с трубами разного диаметра. Другим важным элементом газового ключа рассматриваемого типа является цепь. Она обхватывает трубу по всему диаметру и удерживает ее под определенным напряжением.
Газовый цепной ключ – это один из самых простых инструментов для работы с трубами. Основные принципы его эксплуатации:
- Цепь инструмента накидывается на трубу и затягивается.
- Губки ключа должны упираться в обрабатываемый материал.
- Физическими усилиями нажимают на конец рукояти и поворачивают в нужном направлении.
- Максимальный зажим трубы обеспечивают зубчатые торцы,а в роли фиксирующего элемента выступает цепь.

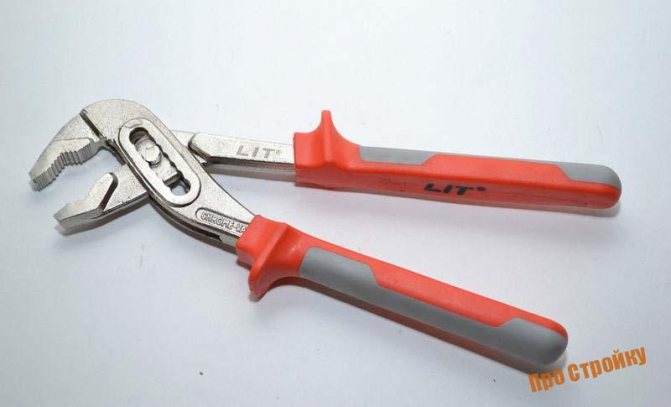

Трубные щипцы
По-другому изделие называют клещами. Еще одно наименование – ключ разводной сантехнический газовый. Он относится к группе универсальных изделий: может использоваться и в быту, и при выполнении профессиональных работ. Конструкция ключа состоит из двух основных частей – рукоятки и рабочей зоны. Между ними можно менять угол наклона, в зависимости от специфики работ. Например, стандартными клещами вытаскивают гвоздь или извлекают непригодный крепеж.
Клещи, как узкопрофессиональный инструмент, используют и как гвоздодер, и как отвертку. Дополнительные элементы, необходимые для профессиональных работ, располагаются на обратной стороне держателей. Сантехнический газовый ключ, как правило, имеет зубчатую выемку для обеспечения удобного захвата. Его отдельные части скреплены шарнирным соединением, поэтому контролировать угол наклона губок очень удобно.

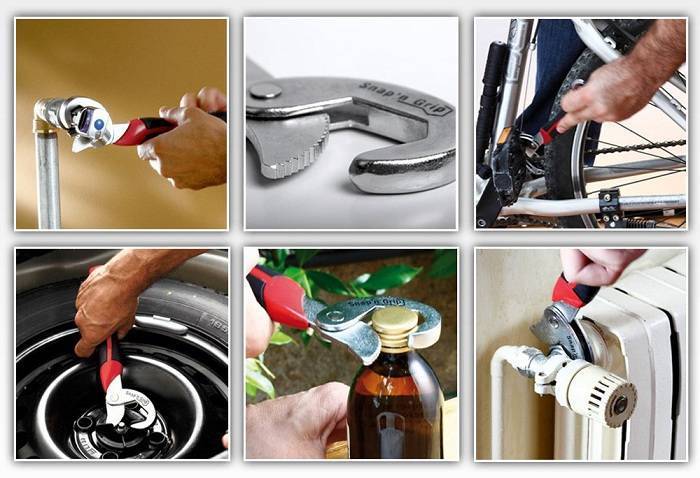

Универсальный трубный ключ
Приспособление заменяет множество других инструментов, необходимых для отворачивания и заворачивания гаек. Это лучший газовый ключ для работы с соединительными элементами различных размеров. Величина его захвата варьируется от 9 до 36 мм, поэтому он может заменяет и большой, и маленький газовый ключ. С помощью универсального инструмента можно одинаково качественно откручивать болты с многогранными, круглыми и квадратными головками.
Лучший разводной ключ для домашних мастеров
В ТОПах выше было рассмотрено достаточно профессионального инструмента, который расточительно и даже немного глупо покупать домой (если есть ограничения по средствам, конечно). Среди моделей из числа средних достаточно ключей, которые можно спокойно купить домой для длительного и плодотворного пользования. Исходя из мнения большинства мастеров, которые используют инструмент для регулярного мелкого ремонта в доме, важны следующие критерии выбора:
- компактность;
- многозадачность;
- хороший материал — обеспечивает долговечность;
- самая важная для многозадачности характеристика — ширина захвата.
IREGA ERGOTOP SWO 99XS CBE- 6
Этот ключ стоит как некоторые переставные и неплохого качества, но этому есть причины. Во-первых, модель обладает редкой для стандартных ключей технологией тонких губок, которые позволяют работать практически в любых условиях. Долговечность гарантирована — ключ снабжён фосфатным покрытием, а там, где его нет, защищён удобной и надёжной ручкой. Ручка снимается, так что её со временем можно заменить (как самый изнашиваемый элемент) и инструмент будет как новый.
Плюсы
- настоящий универсальный мастер — это идеальный вариант для дома;
- компактность — не требует никаких особых условий хранения;
- повредить или испортить ключ практически невозможно.
Минусы
- цена для стандартного ключа может показаться высокой, качество это оправдывает;
- ширина захвата отличная, но тонкость при особо сложной работе может страдать.
Разводной ключ IREGA ERGOTOP SWO 99XS/CBE
Разновидности разводных ключей
Разводные ключи бывают трёх типов:
- Стандартные (классические).
- Переставные (щипцовые).
- Газовые (трубные).
В зависимости от целей, которые преследуются мастером при покупке, каждый из этих типов может оказаться наиболее подходящим.
Разводные ключи выглядят примитивными инструментами, но это не совсем так — имеет значение качество материалов, фирма-производитель и размер. Разводные ключи в основном используются для работы с болтами и гайками и не обязательно покупать по инструменту для каждого вида — современные ключи гибко регулируются.
Разводные ключи используются для работы с болтами и гайками
Фирма-производитель. На рынке инструмента производитель имеет огромное значение.- как правило, от него зависит то, насколько ключ будет долговечным и удобным для использования.
Функциональность. В зависимости от стоимости инструмента может значительно изменяться его функциональность — самые дорогие модели могут подходить ко всем болтам, от самых маленьких до самых больших.
Стоимость
Нет смысла брать дорогой ключ для работ по дому периодичностью в год или более — лучше обратить внимание на модели попроще.
Разводной ключ
Важная характеристика разводного ключа это возможность захвата различных видов крепежных элементов, даже нестандартных.
Однако здесь есть свой минус, а именно не высокая надежность захвата. Это обусловлено возникновением люфтов при регулировке данного вида гаечного ключа. Потому гаечный ключ не позволяет крепко захватывать крепежную деталь и в процессе работы может неожиданно сорваться и повредить грани. Особенно относится это к шестигранникам заржавевших гаек, так как они требую при отвертывании приложения не малых усилий.
Для того чтобы грани крепежного элемента не повредить необходимо с большой осторожностью применять разводной ключ желательно без лишних усилий. Помимо этого в данной ситуации оптимальным вариантом будет использование других существующих видов гаечных ключей, которые имеют нужную форму и размер именно для этой крепежной детали
Применяя точный инструмент можно прилаживать при отвертывании крепежа силу и при этом не опасаться за резьбу детали и получении травмы, что вполне возможно при работе с разводным ключом
Помимо этого в данной ситуации оптимальным вариантом будет использование других существующих видов гаечных ключей, которые имеют нужную форму и размер именно для этой крепежной детали. Применяя точный инструмент можно прилаживать при отвертывании крепежа силу и при этом не опасаться за резьбу детали и получении травмы, что вполне возможно при работе с разводным ключом.
Преимущества и недостатки газового ключа
Эксперты называют рассматриваемый инструмент универсальным, удобным, практичным. Сразу же хотелось бы отметить, что пользоваться этим «устройством» можно как профессиональному мастеру, так и новичку, который ни разу не держал его в руках.
Газовый ключ обладает рядом плюсов, которые и является его положительными особенностями:
- благодаря инструменту можно без проблем совершить одновременно фиксацию трубы и зажим самой резьбы (при этом, никаких граней дополнительно нарезать не придется)
- использовать рассматриваемый ключ можно даже в местах, где работа ни одним аналоговым ключом невозможна
- конструкция инструмента очень простая
- подлежит ремонту
- для изготовления ключа используются качественные материалы, что способствует его долгой эксплуатации и надежности
- использование газового ключа не требует применения дополнительной физической силы (главное, правильно выбрать размер и номер)
- используя трубный ключ, фиксация детали является облегченной
Помимо преимущественных характеристик, газовый ключ, имеет и свои минусы:
- применение грубой физической силы может привести к деформации и смятию трубы
- громоздкость конструкции (это не маленький ключик, который можно бросить в общий ящик с инструментами).
Отметить также стоит и тот момент, что качественный ключ будет стоить недорого, но при этом, и дешевой цену явно назвать нельзя, так что слишком низкая стоимость газового ключа может говорить о том, что инструмент изготовлен из некачественной продукции.
Если потребитель знает, что пользоваться ключом он будет нечасто, можно приобрести бюджетный вариант, если же для постоянного пользования — тогда стоит заплатить больше, но при этом, получить качественный товар, который будет служить очень долго.
Разобравшись с вопросами – размеры газовых ключей по номерам, качественные их характеристики, можно будет сделать определенные выводы о надобности и его незаменимости.
Производители сантехнического и строительного инструмента – как европейские, так и российские, белорусские, китайские компании — предлагают большой ассортимент трубных и газовых ключей для сантехнических работ.
На сегодняшний день существует множество различных классификаций для трубных рычажных ключей, наиболее распространённым в странах постсоветского пространства является разделение их по номерам. Эта классификация регулируется ГОСТ 18981 – 73, в котором выделяют 5 размером ключей.
Технические характеристики каждого номера представлены в таблице:
| Номер газового ключа | Длина ключа, мм | Диаметр трубы, мм | Масса, кг (не более) |
|---|---|---|---|
| №1 | 300 | От 10 до 36 | 0,8 |
| №2 | 400 | От 20 до 50 | 1,3 |
| №3 | 500 | От 20 до 63 | 1,9 |
| №4 | 630 | От 25 до 90 | 3,5 |
| №5 | 800 | От 32 до 120 | 5,8 |
Также выделяют газовый ключ № 0 длиной 200 мм для труб диаметром от 5 до 28 мм. Существуют ключи под номерами 6 и 7, но они относятся к узкоспециализированному сантехническому ручному инструменту для выполнения нестандартных работ.
Самыми распространенными и универсальными являются газовые трубные ключи под номерами 1, 2 и 3. Они используются не только для работы с трубами, а также для захвата, обжима и фиксации болтов, гаек, муфт и др. резьбовых соединений.
Европейские производители ручного инструмента для сантехнических работ (Virax, Rothenberger, SUPER-EGO) предлагают газовые трубные ключи, где диаметр захвата трубы указан чаще всего в дюймах.
Основные разновидности трубных ключей
Существует инструмент следующих типов: 1. Прямой. Рукоять располагается перпендикулярно щекам и гарантирует надежную фиксацию. Закручение гайки позволяет регулировать ширину зева инструмента.
2. Коленчатый. Такой ключ схож с прямым, но отличается от него не перпендикулярным расположением щек, а параллельным. Благодаря этому инструмент можно использовать в труднодоступных местах.
Прямой трубный ключ (слева) и коленчатый ключ (справа).
Выпускаются и модели со смещенной щекой. Она располагается под углом примерно 23 градуса к рукоятки.
Также выделяют трубный инструмент:
1. Однозахватный
. Он используется для обхвата изделий с затрудненным доступом. 2.С молотком . Рукоятка инструмента дополнена небольшой плашкой, которая позволяет производить работы со старыми, покрытыми ржавчиной изделиями. 3.С парной рукояткой . Такой ключ дополнен щеками в форме буквы «S». Такой инструмент позволяет удерживать как плоские, так и объемные изделия.
1. Однозахватный ключ (ключ Халилова). 2. Ключ с молотком. 3. Ключ с парной рукояткой
Выпускаются и сложнорычажные изделия. Они используются для приложения существенных усилий.
Трубный инструмент делится на несколько категорий и в зависимости от размеров. Вы можете сделать выбор в пользу ключа одного из следующих типов:
- № 0. Такой ключ имеет длину 200 мм и позволяет зажимать изделия диаметром от 5 до 28 мм.
- № 1. Такие инструменты могут зажимать прокат диаметром от 10 до 36 мм. Длина изделия составляет 30 см.
- № 2. Данный инструмент имеет длину 40 см и позволяет зажимать изделия диаметром от 20 до 50 мм.
- № 3. Применяются для зажима элементов диаметром 25-90 мм и имеют длину 50 см.
В зависимости от типа губок выделяют следующий инструмент:
- С прямыми губками под 45 и 90 градусов.
- С S-образными губками под 45 градусов. Такие губки позволяют фиксировать изделие сразу в трех точках, что предотвращает риски его проскальзывания при выполнении работ.
Ключи трубные рычажные – обзор
Обзор ключи трубные рычажные (ключи газовые) включает модели с основными техническими характеристиками и фотографиями ведущих мировых производителей. Информация представлена сводной таблицей ключей газовых следующих брендов Ridgid, Rothenberger (Ротенбергер) и др.
| Модель / бренд | Наименование ключа | Диаметр трубы, дюйм | Масса, кг |
|---|---|---|---|
| Ridgid 1140 | Газовый трубный ключ №0 | 3/4 | 0,4 |
| Ridgid 1141 | Газовый трубный ключ №1 | 1 | 0,7 |
| Ridgid 1142 | Газовый трубный ключ №2 | 1 1/2 | 1,3 |
| Ridgid 1143 | Газовый трубный ключ №3 | 2 1/2 | 2,9 |
| Ridgid 1144 | Газовый трубный ключ №4 | 3 1/2 | 5,3 |
| Ridgid 45° 1″ | Газовый трубный ключ №1, угол губок 45° | 1 | 0,9 |
| Ridgid 45° 1 1/2″ | Газовый трубный ключ №2, угол губок 45° | 1 1/2 | 1,4 |
| Ridgid 45° 1/2″ | Газовый трубный ключ №0, угол губок 45° | 1/2 | 0,4 |
| Ridgid 45° 2″ | Газовый трубный ключ №3, угол губок 45° | 2 | 2,7 |
| Ridgid 45° 3″ | Газовый трубный ключ №4, угол губок 45° | 3 | 3,5 |
| Ridgid 90° 1″ | Ключ трубный рычажный №1, угол губок 90° | 1 | 0,4 |
| Ridgid 90° 1 1/2″ | Ключ трубный рычажный №2, угол губок 90° | 1 1/2 | 0,9 |
| Ridgid 90° 2″ | Ключ трубный рычажный №3, угол губок 90° | 2 | 1,4 |
| Ridgid 90° 3″ | Ключ трубный рычажный №4, угол губок 90° | 3 | 2,7 |
| Ridgid 90° 4″ | Ключ трубный рычажный №5, угол губок 90° | 4 | 3,5 |
| Ridgid S 1″ | Ключ трубный рычажный №1 тип “S” | 1 | 0,9 |
| Ridgid S 1 1/2″ | Ключ трубный рычажный угловой №2 тип “S” | 1 1/2 | 1,4 |
| Ridgid S 1/2″ | Ключ трубный рычажный №0 тип “S” | 1/2 | 0,4 |
| Ridgid S 2″ | Ключ трубный рычажный угловой №3 тип “S” | 2 | 2,6 |
| Ridgid S 3″ | Ключ трубный рычажный угловой №4 тип “S” | 3 | 4,2 |
| Rothenberger 45 (серия) | Газовый трубный ключ №1; №2; №3; №4 угол губок 45° | 1/2-3 | 0,4 – 3,4 |
| Rothenberger 45 СУПЕР S (серия) | Ключ трубный рычажный тип “S” №0; №1; №2; №3; №4 угол губок 45° | 1/2-3 | 0,4 – 3,4 |
| Rothenberger 90 (серия). | Газовый трубный ключ №1; №2; №3; №4; №5 угол губок 90° | 1 -4 | 0,74 – 5,6 |
Производители ключи трубные рычажные (газовые)Крупнейшие производители ключей газовых трубных из США, Европы представлены в данном разделе каталога – Ridgid, Rothenberger (Ротенбергер). Большинство зарубежных компаний имеет в России свои представительства или компании представляющие их интересы. Для каждого производителя указан адрес, название компании, телефон, сайт, основная специализация и производимые инструменты. Перечень производителей газовых ключей, вошедших в состав данного раздела: Ridge Tool Company, USA Rothenberger Werkzeuge AG, Germany Продажа ключей трубных рычажных, включая запчасти, производится заводами производителями и официальными дилерами в России. Продажа осуществляется с оборудованных складов. Выбрать и купить требуемый ключ можно в нашем каталоге. |
Рекомендации по выбору
Виды разводных ключей.
Существует несколько популярных конструкций разводных ключей.
- Стандартными считаются модели, состоящие из цельнолитой ручки с губкой и подвижной щечки. Перемещение осуществляется с помощью червячного механизма. Минусом такого инструмента является неплотная фиксация в заданном положении. К тому же удерживать удается только шестигранные болты и гайки.
- Более надежным считается переставной механизм фиксации. Он не требует очень точного выставления размера, который осуществляется путем переноса верхней ручки. Размер можно регулировать разведением рукояток, дополнительно губки делают искривленными. Благодаря такой конструкции можно работать не только с шестигранными метизами, но с муфтами и трубами.
- Трубные разводные ключи называются в нашей стране газовыми. Они предназначены для надежного удержания трубной продукции и муфтовых соединителей. Характерной чертой газовых ключей являются длинные рукоятки, которые позволяют многократно увеличить усилие за счет большого рычага. Ширина развода зубчатых губок регулируется с помощью резьбового механизма.
Материал
. Чтобы выдерживать серьезное усилие во время работы, производители ответственно подходят к подбору материала.
- Самым популярным металлическим сплавом является хромованадиевая сталь. Основание инструмента делается из отливки, а губки дополнительно проходят закалку. В результате твердость рабочей поверхности достигает 50-60 HRc.
- Более дешевой альтернативой является углеродистая сталь. Ее также удается упрочнить с помощью закалки. Главным недостатком материала считается низкая стойкость к коррозии. Решается проблема путем нанесения гальванического или лакокрасочного покрытия.
Ширина захвата
. У разводных ключей есть определенный рабочий диапазон, который находится между минимальной и максимальной шириной захвата.
Минимальная ширина во многих моделях стремится к 0, но в некоторых ключах этот показатель может быть 15 или 25 мм. Следовательно, работать с тонкими заготовками не получится.
Максимальная ширина ограничивает размер деталей, которые могут быть зафиксированы губками. Эта величина обычно варьируется от 35 до 60 мм.
Удобство в работе
. Когда приходится долго держать инструмент в руке, то важным моментом становится удобство ключа в работе. На уровень комфорта влияют следующие нюансы.
- Плавная регулировка требует минимальных усилий для перемещения подвижной части.
- Обрезиненная рукоятка улучшает сцепление руки с инструментом, делает работу более безопасной.
- Большой вес и громоздкость в ряде случаев негативно отражаются на производительности. Даже сильные мужские руки быстро устают от массивного ключа.
Мы отобрали в обзор 12 лучших разводных ключей. Все они продаются в торговой сети России. При распределении мест редакция журнала expertology опиралась на мнение экспертного сообщества, учитывая отзывы отечественных мастеров.
Виды газовых ключей
Если отнести все приспособления для работы с трубами, сгонами, муфтами и прочими элементами, не имеющими специальных граней, к трубным, то получатся следующие разновидности:
- Разводной (американский);
- Трубный с самозахватом;
- Газовый рычажный (шведский);
- Цепной;
- Трубные или шпунтовые клещи;
- Буровой ключ для работы с трубами колонкового типа.
Сегодня наиболее популярными и востребованными среди мастеров считаются разводные и газовые рычажные ключи для труб.
Первый имеет в своей конструкции пару элементов: рукоятку и прижимную часть, которая перемещается вдоль рукоятки благодаря резьбе.
Рычажный, как видно из названия, имеет пару шарнирных рычагов, где диаметр захвата изменяется за счет движения второго рычага. В этом случае оба рычага оснащены с одной стороны губками, а с другой рукоятками.
Помимо представленной классификации газовые ключи могут различаться между собой по типу размещения губок-захваток и форме. Относительно оси рукоятки конструкция инструмента может предлагать прямые губки под 90- и 45-градусным углом. Кроме этого, часто рабочие поверхности выполняются по форме «S», когда губки располагаются под углом 45 градусов.
Вместе с этим в магазинах можно найти и варианты со съемными губками, позволяя менять элементы с износившимися поверхностями по мере необходимости, многократно продлевая срок службы инструмента в целом!
Комплектующие и материалы КТР
Рычажный газовый трубный наиболее распространенной конструкции с двумя рукоятками состоит из подвижного и неподвижного рычага, объединенных в при помощи приводной части, в прочный функционал. Принцип работы такого рычажного ключа заключается в заклинивании трубы между губками. Рабочим положением является такое, когда губки находятся на противоположных концах диаметра и сжимают его подобно челюстям.
Основой ключа является неподвижный рычаг из стальной полосы. Он также может быть выполнен из отрезка корытообразно выгнутой листовой стали. К нему на шарнирах крепится поводок. В поводок продевается подвижный рычаг с крупной резьбой, изогнутый конец которой также оснащен зубцами. На него накручивается упорная гайка, при помощи которой задается требуемый раствор зева.
Трубный накидной ключ состоит из рычага с зубцами на конце, продетого в регулировочную гайку. К ней которому шарнирно присоединена накидная скоба с зубьями.
В цепном ключе используется цепь в качестве захвата и трещоточный механизм натяжения, позволяющий равномерно обжимать заготовку по всему периметру.
Самозатягивающиеся ключи представляют рычаг и откидную скобу, присоединяемую к нему штифтом, затягивание происходит самостоятельно при вращении рукоятки.
Корпус ключей цельнокованый металлический. Для изготовления инструмента применяется инструментальная сталь или сплавы хрома и ванадия со сталью. Существуют изделия для специальных работ из других материалов. Для работы на высоте используются ключи с облегченной ручкой из алюминиевых сплавов или полимеров. Это позволяет до 40% снизить вес инструмента.
Цены и качество газовых ключей
После того, как разобраны сильные и слабые стороны помощника стоит и поговорить о самом важном, а именно, о цене. И тут разброс может быть еще большем чем разновидностей. Он может стоить как 500 рублей, так и больше десяти тысяч
Дело в том, что на цену влияет ряд показателей, а именно:
Он может стоить как 500 рублей, так и больше десяти тысяч. Дело в том, что на цену влияет ряд показателей, а именно:
Материал инструмента;
Популярностью бренда;
Качество сборки;
Страна производителя.
Главным критерием отбора для любого человека, как новичка, так и мастера будет частота использования. Именно от значения будет зависит остальное. Если инструмент нужен для решения нескольких задач раз в полгода, то нет смысл рассматривать дороже тысячи рублей.
А если он нужен для профессиональных и постоянных работ, то тут нужно более серьезно подходить к выбору помощника, ведь дешевая модель продержится не долго, да и починить ее будет проблематичное. Чтобы не прогадать с качеством лучше приобретать инструмент в фирменных магазинах популярных производителей, где используются лучшие материалы и имеется гарантийное обслуживание.
История возникновения
Чтобы застать момент создания первого прототипа, нужно вернуться в конец XV века, в Швецию. В то время инструмент назывался гаечным, из-за своего назначения. Им пользовались редко, развитие его было долгим. Единственная компания, которая занималась производством, распространением была Маузер.
Производство было мелким, не имело долгое время успеха. Небольшими шажками продвигалось усовершенствование инструмента, над данным вопросом работали разные люди, практически, по всей Европе.
Только спустя 50 лет инженеры Швеции сделали следующий прорыв, после чего стали называть их шведским. После прорыва этой отраслью стали заниматься все больше и больше скобяных, инженерных фирм.
В момент производственного бума, на рынке стали появляться разные аналоги. Они различались по форме, размеру, виду, номеру. Все продолжалось долго, пока мир не успокоился и не утвердили на официальной основе две общих системы измерения, а именно, дюймовая и метрическая.
Так совпало, что стала развиваться, газовая индустрия. Для настройки, монтажа оборудования стали использовать шведские ключи, которые уже тогда в простонародье назывались шведками. Вскоре работники газовой промышленности получили на руки совершенно новую модель, которая имела не зубья, а губки.
Новинку практически сразу выкрасили в красный цвет, потому что он был важнейшим инструментом в работе, была необходимость в любой момент найти его среди остальных инструментов. Практически сразу его окрестили газовым. В свою очередь сантехники называли его либо шведкой, либо трубным.
Торцовые гаечные ключи
Исполнение этого инструмента характеризуется наличием углубления, выполненного в виде шестигранника, который фиксирует крепеж. К подобному типу ключей часто прибегает при обслуживании автомобильного транспорта. Традиционный вариант их исполнения предусматривает Г-образную форму, а каждый конец имеет шестигранную выемку. Стоит заметить, что последняя всегда имеет одинаковый размер, чем этот инструмент отличается от накидного. Подобные различия обусловливают функциональность этих концов: благодаря длинной части эти ключи могут применяться для выкручивания болтов, которые слишком загублены в конструкцию. Вместе с тем рычаг имеет укороченную длину, что обеспечивает небольшой крутящий момент, при котором болты фиксируются коротким концом, а за счет длинной части удается обеспечить большой крутящий момент.
Общеизвестным является факт, что для откручивания крепежа необходимо прилагать гораздо большее усилие, нежели при закручивании. Это обусловлено закисанием резьбового соединения. Поэтому закручивать крепеж можно при помощи короткой части, которая будет выполнять роль рычага. Открутить же его можно при помощи длинной части. Подобный подход не позволяет возникать ситуациям, при которых давно закрученный крепеж невозможно открутить. Подобный инструмент часто предусматривает на изгибе отверстие, предназначенное для захвата выступающих частей.
Объединяет торцовый ключ с накидным инструментом наличие выемки с 12 гранями, аналогичные особенности, которые этот ключ демонстрирует на фоне профиля TORX. Здесь подразумевается то, что нормальная работа ключа будет обеспечена лишь при повороте на 30 градусов. При пользовании им не возникает особых проблем, риск смазывания углов болта возникает в условиях оказания меньшего усилия или же меньшего износа шляпки болта. В некоторых случаях ключи подобного типа могут сочетать в себе сразу 6 и 12-тигранные головки.
Один из вариантов исполнения подобного инструмента предусматривает крепление головки к ручке посредством шарнира. Такое решение обуславливает различия по размеру головок с каждого конца.
Особой разновидностью такого инструмента являются ключи Т-образной формы с одной головкой. Помимо них в продаже представлены баллонные, которые выполнены в виде креста, а также модификации со сменными головками, которые заметно ограничивают размеры набора.
Ключи трубные рычажные (газовые) — назначение
Ключ трубный рычажный или газовый ключ, используют для захвата и вращения труб двумя руками при монтажных работах на трубопроводных системах газо- водоснабжения населенных пунктов, многоквартирных домов, промышленных предприятий.
Ключ газовый является основным инструментом для работы с трубами всех профессиональных слесарей сантехников, он также используется в домашнем хозяйстве как подсобный инструмент на все случаи жизни для фиксации не только труб, но и предметов любой формы. Ключ трубный с успехом может заменить трубные тиски при резьбонарезке трубной резьбы в домашних условиях или при монтажных работах на строительном объекте. «Мертвая» хватка позволяет газовому ключу разобрать даже очень сильно «закипевшие» соединения — труба / муфта или муфта / сгон.
Наиболее популярны ключи газовые зарубежных производителей таких торговых марок как Ridgid, Rothenberger (Ротенбергер) и др.
Почему газовый ключ называется газовым
Действительно интересный вопрос. Почти каждый слесарь сантехник искренне убежден, что он работает с газовым ключем, а не с ключем трубным рычажным — именно так по ГОСТ18981-73 он и называется. Толковый словарь выводит нас на Шведский след этого инструмента. Там мы найдем ключ разводной шведский / шведик или разговорный шведки. Конструкция ключа попала в Россию в конце 18 века и по нашим предположениям шведский разводной ключ начали применять при разработке первых нефте-газовых месторождений на юге страны. Ключи использовали для формирования буровых штанг и скоррее всего, именно с тех пор его и стали называть газовый ключ.
Позднее, когда этим вопросом занялись научные работники, газовый ключ официально стали называть «Ключ трубный рычажный» и соответственно ему посвящен ГОСТ18981-73, который действует по настоящее время. Теперь если Вас спросят, чем отличается газовый ключ от ключа трубного рычажного, можно смело ответить — это один и тотже ключ для труб. В нашем каталоге мы будем использовать обо термина.
Газовый ключ — номера и размеры
Знакомый нам уже ГОСТ18981-73 ввел понятия номер ключа, который определяет его размер — длину и диаметры захватываемых труб. Предусмотрено пять номеров ключей, из них наиболее применяемы №1; №2; и №3 размеры. Следует отметить, что по техническим условиям производятся ключи трубные и других размеров — №0; №6; №7; №8.
Ключ трубный рычажный (ключ газовый) №1 размера имеет длину 0,3 м и работает с трубами диапазона 10-36 мм. Более старший ключ трубный рычажный (ключ газовый) №2 размера длиннее собрата на 0,1 м и может справится с трубами от 20 до 50 мм. Наиболее ходовой ключ трубный рычажный (ключ газовый) №3 размера длиной 500 мм. свободно захватит трубы диаметрами из диапазона 20-63 мм. Оставшиеся ключи трубные рычажные (газовые) №4 и №5 размеров имеют длину 630 / 700 мм и диаметры зажимаемых труб 25-90 / 35-120 соответственно.
Совет напоследок
Покупая, какой либо гаечный ключ или полный комплект таких инструментов в первую очередь необходимо обратить внимание на материал, из которого они были изготовлены. Лучшим выбором станет инструмент, выполненный из хромованадиевой стали
Лучшим выбором станет инструмент, выполненный из хромованадиевой стали.
Размер рта (отверстий) ключей, конец ключей для продуктов с ключом выреза и размеры ключа продукта увеличены, нормальные и грубые.
РАЗМЕРЫ ГОТОВЫ (ОТВЕРСТИЙ) КЛЮЧА И КЛЮЧА (ГОСТ 6424-73)
| Номинальные размеры S, S1, S2, S3 | Граничные отклонения | ||||||
| размер клавиш | ключевые размеры | ||||||
| который включает S | покрытый S1 | покрытый S2 | который охватывает S3 | ||||
| ключи | продукты | ||||||
| нормальная точность | серьезная точность | повышенная точность | нормальная точность | серьезная точность | |||
| 2,5 *; 3,0 * | — | — | -0040 | — | — | — | +12:09 +12:03 |
| 3,2 | +12:08 +0.02 | — | -0048 | -0,16 | +12:12 +0:04 | ||
| 4,0; 4.5; 5,5 | +12:12 +0.02 | ||||||
| 6.0 * | +0,15 +12:03 | ||||||
| 7,0 | -0058 | -0,20 | +0,15 +12:05 | ||||
| 8,0; (9,0) | +0,18 +12:03 | -0,36 | |||||
| 10,0 | +0,19 +0:04 | +0,24 +0:04 | |||||
| (11.0) | -0120 | -0,24 | -0,43 | +0,18 +0:06 | |||
| 12,0; 13,0 | +0,24 +0:04 | +0:30 +0:04 | |||||
| 14,0; (15,0); 16 | +0,27 +12:05 | +0,35 +12:05 | |||||
| 17; 18 | +0:30 +12:05 | +0,40 +12:05 | +0,18 +0:06 | ||||
| 19; 21; 22; 24 | +0,36 +0:06 | +0,46 +0:06 | -0140 | -0,28 | -0,52 | +0,21 +12:07 | |
| 27; 30 | +0,48 +12:08 | +0,58 +12:08 | -0,84 | ||||
| 32 | -12:17 | -0,34 | -1:00 | -1:00 | 0,25 +12:05 | ||
| 34; 36; 41; 46; 50 | +0,60 +12:10 | +0,70 +12:10 | |||||
| 55; 60; 65; 70 | +0,72 +12:12 | +0,92 +12:12 | -0,20 | -0,40 | -1:20 | -1:20 | +0:30 +12:10 |
| 75; 80 | +0,85 +0,15 | +1:15 +0,15 | |||||
| 85; 90; 95; 100 | — | -0,87 | -1:40 | -1:40 | — | ||
| 105; 110; 115; 120 | +1:00 +0,20 | +1:40 +0,20 | |||||
| 130 | +1:25 +0,25 | ||||||
| 135 | +1:00 +0,20 | -1:00 | -1,60 | -1,60 | |||
| 145; 150 | +1:25 +0,25 | ||||||
| 155; 165; 170; 175; 180 | — | ||||||
| 185; 200; 210 | -1:15 | -1,90 | -1,90 | ||||
| 225 | +1:50 +0:30 |
* Разрешено использовать только для предметов с утопленным ключом и для клавиш на этой глубине.
