Сбора каркаса своими руками: общие технические подробности

Сборка деревянного каркаса-подиума для овальной ванны

Прежде всего, стоит разобраться, что такое подставки под ванну. Представляя собой несплошную несущую конструкцию, рама для ванной имеет стойки и перемычки, равномерно распределяющие нагрузку основного веса. Такие рамы можно назвать фермами, так как примерно такую систему, замкнутую по всему периметру, придется собрать в помещении, прежде чем произойдет установка ванны на каркас.

Итак, как сделать каркас под ванну своими руками, основные особенности:

Снять замеры, определиться с выбором материала (сечение бруса или профильной трубы, если каркас под ванну из металлопрофиля). Что касается профиля из металла для гипсокартона, то лучше выбирать UD и CD. А вот деревянный каркас для ванны хорошо делать из материала с сечением 20х100 мм (профильная труба 20х40 мм). Ключевой размер именно 20 мм, так как это расстояние является стандартным для боковой стороны кювета и загиба его борта.
Остальные размеры (длина и ширина) снимаются с нижней стороны купели от подгиба одного борта и до внутреннего загнутого края противостоящего.

Установка кирпичного основания

Следующее действие, которое необходимо, чтобы сделать каркас для угловой ванны, замер и закладка опорного периметра, определенного по вышеуказанным параметрам. Если опорная подставка для ванны будет сделана из гипсокартонного профиля или бруса, то тут все просто: прибить отрезанные по размеру куски к полу (дюбелями)

В случае если будет каркас из профиля под ванну тяжелой массы, трубки выложить на пол и сварить их в прямоугольник.
Теперь важно знать, как собрать каркас для ванны. Монтаж угловых опорных стоек не занимает много времени, но работу необходимо выполнить как можно тщательнее, так как именно на них ляжет основная нагрузка чаши, воды и веса человека.

Далее нужно заняться сборкой верхнего опорного треугольника, необходимого для равномерного распределения нагрузки ванны по всем опорным стойкам. Конструкция полностью повторяет сборку нижней опоры. Профили или труба уложить на стойки угловые и закрепить посредством саморезов или сварки.
Каркас для металлической ванны, как и подставка под ванную из акрила, чугуна, не может быть без дополнительных несущих стоек. Они служат усилением конструкции и позволяют выдерживать массив чаши плюс все, что там находится. Стойки устанавливаются и укрепляются с шагом до 0,5 м (не более) по самой длинной стороне фермы.

Пример комбинированного каркаса для угловой ванны

Изготовление каркаса – половина дела, нужно еще знать, как установить ванну на каркас. Но тут нет больших сложностей, если сама рама собрана верно и смонтирована на месте, где будет располагаться чаша. Поднять купель и уложить/поставить в каркас для ванны из гипсокартона или металлический каркас можно самостоятельно, но лучше всего попросить помощи, вдвоем такая процедура пройдет быстрее и проще. В особо сложных случаях, фермы изготавливаются вокруг купели, поднятой на дополнительную опору

После того как конструкция готова, подпорки осторожно убираются, и чаша опускается на каркас

Чтобы увидеть, что представляет собой подставка под стальную ванну или понять, как сделать каркас для ванной из чугуна, акрила, просмотрите фото, предложенные ниже.

Какую бы опору вы ни делали, помните: количество дополнительных опор для фермы зависит только от материала, из которого выполнен сам каркас. Шаг в 0,5 м годится для профилированной трубы и бруса, а вот для профиля из гипсокартона шаг сужается до 0,3 м, как и в случае использования бруса сечением 100х200.

Декорирование фермы – дело вкуса и возможностей. Пластик, гипсокартон, кафель – используйте то, что вам больше нравится.

https://youtube.com/watch?v=WWZ9hcNjoVU

Советы: как собрать каркас для акриловой ванны из дерева

Деревянная основа под ванную может стать вполне подходящим выбором.

Особенно, если она будет:

Качественная;
Грамотно сделанная строго по инструкции;
Изготовлена четко под определенную модель ванной, чтобы купель плотно вошла в подготовленную для нее раму.

Примером может стать каркас из бруса и ДСП для стандартной овальной ванны из акрила.

Сборка не слишком сложная, и требуется просто следовать рекомендациям представленным ниже:

Нужно установить доски по периметру ванны, которые станут основанием каркаса.
На них устанавливаются стойки.
Поверх укладывается еще доска, которая будет верхним уровнем опоры.
Рама накрывается полотном ДСП.
Прорезается отверстие под купель.

Если ванная прямоугольного вида, то не требуется накрывание каркаса полотном ДСП, так как опорная конструкция будет изготавливаться четко по параметрам сантехнического оборудования.

Самое главное в сборке деревянного каркаса, состоит в выборе фанеры именно водостойкой. К таким относят полотна маркировки ФК и ФСФ, а толщина должна составлять не меньше 15 мм.

Ее можно заменить на лист ДСП, тоже с эффектом водоотталкивания, толщиной не меньше 25 мм.

Быстрый и несложный вариант монтажа

Данный метод монтажа является не самым надежным, поскольку конструкция держится на четырех опорах, а борты ванны опор не имеют. Если ванну будут использовать тучные люди, она деформируется, утратит декоративность и прослужит не так долго.

Установка акриловой ванны на ножки выполняется поэтапно.

Подготовьте монтажную планку под ножки. Её необходимо закрепить к основанию ванны.
Зафиксируйте чашу на ножках, которые монтируются на заранее подготовленные планки. Чтобы прикрепить ножки ко дну, возьмите 4 — 5 саморезов.
После того как закреплены ножки, соберите сифон, выполните установку сантехнической чаши в заранее подготовленное место и осуществите подключение к водопроводу и канализации.

Установка акриловой ванны на опорные ножки

Это самый быстрый и простой способ монтажа, не требующий наличия набора инструментов и специальных навыков. Сборка ванны с ножками легко происходит, если пользоваться инструкцией, которая приложена к изделию. Если по инструкции или в ходе монтажных работ возникнет необходимость в сверлении купели, то делать это нужно сверлом по дереву на медленных оборотах. Крепление на опорные ножки состоит из прикручивания ножек к чаше и их регулировки по месту.

Прикручивание ножек. На нижней части корпуса ванны имеются специальные посадочные места, помеченные наклейками или соответствующими символами. Чтобы облегчить самостоятельную сборку акриловой ванной, некоторые производители поставляют изделия с уже просверленными отверстиями. А если их нет, то нужно самостоятельно сделать эти отверстия. Затем ножки прикручиваются именно в эти отверстия, в противном случае нагрузка распределиться не равномерно и ванна быстро выйдет из строя.
Регулировка опоры. Конструкция почти всех ножек для ванн предусматривает возможность регулировки высоты опоры, чтобы прикрепить чашу с нужным уклоном при помощи уровня. Сначала ванну устанавливают к стене, а затем подкручивают ножки, выставляя нужную высоту. После этого приступают к горизонтальному выравниванию, когда уровень устанавливается на бортик ванны в горизонтальном положении. При необходимости ножки при помощи гаечного ключа подкручиваются вверх или вниз.

Когда оптимальные показатели будут установлены, ножки фиксируются гайками в нужном положении. Иногда для большей надежности ванну к стене прикручивают специальными пластиковыми или металлическими крючками, которые заранее строго горизонтально монтируют по всему периметру ванны в стену на одинаковом друг от друга расстоянии. Крючки ввинчиваются до облицовки стен.

Разновидности арматурных каркасов

Существует 2 основных типа арматурных каркасов:

плоские; собираются из продольных и поперечных стержней, скрепляемых вязальной проволокой;
пространственные; имеют три размера: длину, ширину и высоту.

Классификация по методу сборки:

собираемые вручную, при помощи проволоки и специального крючка;
изготавливаемые с помощью сварки;
изготавливаемые автоматизированным методом – с помощью вязального пистолета.

Вид и размер определяется индивидуально в зависимости от технологических условий.

Особенности арматурного каркаса для ленточного фундамента

Этот каркас широко применяется при разных типах строительства

Перед сборкой важно помнить:. Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

Арматура с ребристой поверхностью обеспечивает максимально качественное и прочное сцепление с бетоном

высота каркаса больше, чем ширина;
применяется исключительно гибкое соединение проволокой или пластиковыми хомутами;
важно продольное растяжение.

Каркас для плитного основания

Конструкция плоского каркаса плитного основания подразумевает наличие двух сеток. Они образуют монолитное основание из ребристых стержней диаметром от 12 до 14 миллиметров.

Технологические особенности:

площадь арматурной основы равна размерам фундамента;
соединение осуществляется перемычками из уголков или пластиковых труб.

При таком армировании каркас обеспечивает равномерное распределение нагрузки.

Армирование свайных оснований

Армирование свайных оснований подразумевает металлическую оплетку свай. Длина прутьев арматуры превышает длину буронабивной сваи, что необходимо для создания выпусков.

Диаметр используемых прутьев — очень важный фактор, влияющий на долговечность всей постройки

Технологические нюансы:

количество арматурных прутов зависит от диаметра свайной основы;
соединение осуществляется металлическими хомутами треугольной или округлой формы.

Конструкция буронабивных свай стандартная, чаще применяются готовые каркасы.

Крепление рамы

Выделяют следующие этапы установки рамы для емкости из акрила:

облегчить монтажные работы можно путем крепления небольших брусков в месте крепления стоек. При этом каждая из стоек будет фиксироваться на брусок, но не к основанию. Боковая область стойки будет граничить с брусковым торцом;

следует к стойкам и соприкасаемым поверхностям прикрепить на шурупы доски;
на раму накладывается фанера или ДСП, листы материала фиксируются по периметру емкости;

следует разметить и выполнить проем для емкости. Разметку проема осуществляют с помощью лекала, а также длинного бруска правильной формы.

Установка емкости на изготовленную раму

После завершения производства рамы для акриловой емкости, на нее можно фиксировать основную конструкцию. Более правильным решением станет монтаж полимерного изделия после того, как поверхность каркаса будет отделана плиткой. Но иногда возникают ситуации, когда это трудно выполнить.

Установка стальной ванны на металлический каркас

Вначале осуществляют заливку цементной подушки, удерживающую основную нагрузку дна емкости. Если плитка была ранее уложена, то после выполненной подушки можно заняться монтажом емкости. При отсутствии плитки, предварительно выполняют следующие работы:

Для правильной установки нужно приподнять емкость над фиксирующей рамой на высоту будущей плиточной отделки и слоя раствора, находящегося под ней. При этом под бортик подкладываются прокладки определенного размера (обрезки древесины или фанерные кусочки).
Прокладки распределяются вокруг конструкции так, чтобы емкость была смонтирована без искривлений.
Емкость следует опустить в специально подготовленный проем рамы.
Как только цементное основание застынет, ванну можно подсоединять к инженерным коммуникациям (водоснабжению и сливу).

Оригинальный деревянный каркас для акриловой ванны

Закрывание каркаса

На завершающем этапе работ, выполняя деревянный каркас для акриловой ванны своими руками, его нужно закрыть по боковым сторонам щитами. Щиты, играющие роль подложки для наклеивания плитки, можно выполнить из плоского шифера, ДСП или толстой фанеры. Крепятся щиты шурупами, на которые нанесен антикоррозийный слой. Можно закрыть боковые части каркаса или установить в нем дверцу, чтобы в образовавшееся пространство складывать моющие средства, порошки и другие предметы бытовой химии.

Стальная ванна на каркасе с экраном

Не каждый может выполнить эстетичную дверцу, поэтому по возможности лучше воспользоваться услугами специалистов.

Следующим шагом становится монтаж кафеля к щитам каркаса, а также герметизация щелей между основой пола и рамой, кафелем и ванной.

Особенности металлической рамы

Если кого интересует, нужен ли каркас для акриловой ванны металлического типа, можно рассмотреть нюансы его производства.

При выполнении стоек и основания, надо пользоваться не деревянными брусками, а уголками или трубами прямоугольной, квадратной формы из металла. Все детали скрепляются друг с другом сварочным методом или болтовыми крепежами.

Расчет каркасной конструкции следует выполнять таким образом, чтобы масса емкости равномерно распределялась по всей площади рамы. При этом под ванной может выполняться песчаная подушка.

В основном обшивкой для металлокаркаса служит влагоустойчивая фанера или гипсокартон, на которые ложится плитка.

Мы рассмотрели все особенности производственного процесса для каркаса ванны из акрила, стали или другого материала. Решая сделать каркас самостоятельно, нужно помнить, что успешное выполнение работ будет зависеть от качества выбранного материала, правильного подсчета и четкого соответствия всем пунктам рекомендаций.

Экран для нестандартной акриловой ванны

Заключение

Облицовка выполненного каркаса для акриловой конструкции выполняется плиткой или декорирующими панелями.
Если ванна имеет многогранную, круглую или овальную форму, подойдет каркас-платформа. С помощью широких бортиков конструкции, ванны с легкостью укладываются на платформу, становясь очень устойчивыми.
В основном крепление каркаса осуществляется к стенкам помещения, но он может служить остовом.

Материалы

Установка на каркас – наиболее надежный способ закрепить стальную ванну, чтобы в процессе эксплуатации она не качалась или не скользила. В строительных магазинах встречаются универсальные опорные конструкции, но они подходят не ко всем моделям, кроме того, без тщательной подгонки, они плохо выполняют опорную функцию. Гораздо проще изготовить каркас своими руками, для этого используют следующие материалы:

Деревянный брус. Древесина – экологичный, легкий, но при этом очень прочный материал, работа с которым не требует специального инструмента. Сборка и установка каркаса из бруса без труда выполняется своими руками. Тот вариант считается наиболее экономичным. Единственный недостаток древесины – низкая устойчивость к влаге и воздействию грибка. Чтобы в процессе использования каркас не сгнил, брус пропитывают несколько раз антисептиком.

Резка акриловых ванн

Вид облицованной ванны установленной в штробу

Очень часто бывают ситуации, когда во время решения вопроса о том как лучше установить акриловую ванну, по неопытности можно допустить существенные ошибки в расчётах, в результате которых акриловая купель не помещается в отведённое для неё пространство. Если при этом на стенках помещения ещё нет декоративной облицовки, то используется установка акриловой ванны в штробу. Для этого в одной из стен помещения выпиливается специальная канавка и один борт купели вставляется в неё как показано на рисунке выше. Такой вариант компенсирует недочёты и играет роль дополнительного укрепления.

Можно ли обрезать акриловую ванну если декоративная облицовка уже установлена и переделывать её нет возможности или желания? Теоретически можно, но к этому мероприятию нужно подходить максимально ответственно. Прежде чем укоротить акриловую ванну, убедитесь, что это не нарушит её жесткости, поскольку именно изогнутые края бортов придают изделию дополнительную стойкость к деформации.

Если же ситуация безвыходная, то можно отрезать бортик акриловой ванны, но перед этим нужно предпринять некоторые действия по предотвращению растрескивания купели. Для этого зайдите в любой автомобильный магазин и купите ремонтный комплект для пластиковых бамперов, который состоит из стекловолоконной ткани и эпоксидной смолы. Эта стеклоткань применяется для усиления того участка, который вы собираетесь подрезать. Например, если необходимо отрезать 2 сантиметра борта ванной, то начиная с третьего сантиметра нужно наложить стеклоткань, замазать смолой и дождаться полного высыхания.

Ремкомплект для усиления места среза

Если этого не сделать, то в момент когда вы захотите отпилить акриловую ванну, на данном участке изделия может быть напряжение которое спровоцирует появление трещин. Стекловолокно не даст этой трещине пойти дальше и остановит растрескивание.

Перед тем как обрезать акриловую ванну, подумайте о средствах индивидуальной защиты, поскольку акриловая стружка во время распила будет горячей и при попадании на руку может нанести ожог.

Из предложенного в этой статье материала, вы уже знаете можно ли резать акриловые ванны, какой инструмент использовать, а так же вы узнали как крепится акриловая ванна в помещении санузла несколькими способами. Для закрепления материала предлагаем просмотреть представленное ниже видео.

https://youtube.com/watch?v=D3qJJqZdmxY

Техника безопасности

Выполнить установку изделия из акрила можно и в одиночку, ведь вес такой сантехники относительно невысок. Но в этой особенности акрила таится и его недостаток

Акрил – относительно хрупкий материал, обращаться с которым нужно очень осторожно. Небольшое падение может привести к появлению сколов или трещин

Такой же результат возможен, если в чашу ванны уронить тяжелый инструмент

Кроме того, поверхность акрила при неосторожном обращении можно легко поцарапать

Перед установкой необходимо изучить представленные изготовителем рекомендации о том, как следует правильно устанавливать акриловую ванну. Они обычно прилагаются к каждому изделию. Дно должно опираться на каркас или ножки именно в тех местах, которые указаны производителем. Изменение положения ванны со временем может привести к ее деформации и даже поломке.

С самого начала следует выбирать ванну достаточно высокого качества. Если при нажатии рукой стенки ванны прогибаются или изделие издает резкий запах, или его стенки пропускают свет при просвечивании фонариком, значит, оно изготовлено из некачественного акрила, не стоит покупать такую ванну.

В комплекте с качественной ванной должно присутствовать все необходимое для ее установки, а также подробная инструкция и паспорт изделия. Чем меньше опор требуется для установки, тем прочнее ванна. Качество фурнитуры и крепежа, которые поставляются вместе с ванной, следует также проверить заранее.

Функции каркаса

Стальные ванны называют тонкостенными, потому что по сравнению с чугунными аналогами толщина их дна и бортиков в 2 раза меньше. Если толщина металла, используемого для изготовления емкости для мытья менее 4 мм, в процессе эксплуатации она может значительно деформироваться.

По этой причине установка стальных моделей опытными мастерами выполняется не на стандартные ножки, а на специальный каркас, который собирается из металла или дерева своими руками. Он представляет собой прочную конструкцию из вертикальных и горизонтальных опор, которая выполняет следующие функции:

Равномерное распределение веса чаши по поверхности пола ванной комнаты.
Предотвращение деформации стенок купели под воздействием веса воды и человека.
Предотвращение отслаивания эмали при деформации стенок.

Назначение каркаса для акриловой ванны

Подставка или, другими словами, рама для акриловой ванны в некоторых моделях идет в комплекте.

Естественно, стоимость набора будет больше, однако, можно будет не задумываться о том, как сделать дополнительную опору, а также:

Из чего;
Какого вида;
Как ее установить.

Прежде чем собрать своими руками опору или же приобрести ее в магазине, стоит определиться с тем, для чего она предназначена. А именно, установка опоры требуется для распределения нагрузки чаши и всего, что будет в нее погружено по корпусу каркаса, а также для предотвращения образования трещин и прогибов.

В продажу поступают самые различные опоры, каждая из которых обладает определенными достоинствами и недостатками, однако, встретить универсальный комплект каркаса не так просто.

Чтобы сделать раму для акриловой ванны, стоит использовать полотно металлического профиля с квадратным сечением. В процессе сварки или сборки обязательно должна проводиться обработка специальными средствами, предотвращающими возникновение ржавчины.

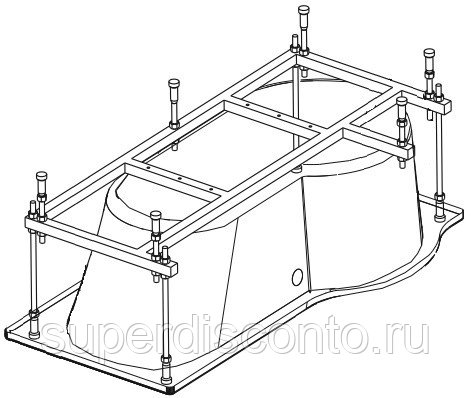

В каркасной раме для чаши ванной присутствуют такие элементы, как:

Опора для купели;
Дополнительное ребро жесткости;
Основные ножки, которые обязательно должны регулироваться по высоте.

Посредством таких составляющих, можно собрать прочное основание, способное надежно прослужить на протяжении длительного времени. Производители категорически запрещают начинать эксплуатацию акриловых ванн без установки стальной или чугунной рамы. Неправильным мнением считается то, что достаточно просто установить обычные ножки, идущие в комплекте, и этого хватит.

Важно! Ножки используются только для того, чтобы выравнивать уровень ванны, но только не для поддерживания конструкции

Обратив внимание на преимущества ванны из акрила, можно увидеть, что этот материал прочный, эластичный и износоустойчивый, однако, под воздействием слишком высокой температуры и высокого веса, вполне возможно деформирование поверхности конструкции

Особенно важно позаботиться об установке дополнительной опоры для акриловой ванны, если она будет сложной конфигурации, например, овальной, круглой или многогранной формы. В таких случаях устанавливают каркас-платформу, так как обычного будет недостаточно

В таких случаях устанавливают каркас-платформу, так как обычного будет недостаточно

Каркас своими руками

Качественный и прочный каркас можно сделать самостоятельно, строго по размерам чаши. Сделанный своими руками, он прослужит вам долго.

Чугунный, как и стальной материал для изготовления ванны, прочный и тяжелый. Несмотря на это, для них тоже есть рамы, можно изготовить и конструкцию своими руками. Чашу ванной можно установить на следующие конструкции каркасов:

деревянная;
металлическая;
кирпичная.

Деревянная конструкция

Недорогой и самый простой способ установки ванной – это деревянный каркас. Для его изготовления понадобится брус с сечением 40х40 мм и лист влагостойкого гипсокартона. Из инструментов: молоток, дрель, отвертка, шуруповерт, ножовка. Специальной пропиткой нужно обработать дерево, защищая от влаги.

Приступаем к изготовлению каркаса

Производим раскрой материала: замеряем и нарезаем. Прежде чем это сделать, нужно уяснить для себя, что верхний и нижний пояс каркаса — абсолютно одинаковые. Вертикальные перегородки должны быть на расстоянии не более 50 см; наличие вертикальных стоек в местах крепления ванны к стене – обязательно.
Первой собирается подставка под дно ванны. Это может быть плоская рама с несколькими ребрами жесткости. Ее можно сделать из дерева, а днище закрепить на кирпичах. Главная задача – обеспечить устойчивость чаше.
После монтажа нижнего пояса, приступаем к верхнему. Брус нужно прикрутить к стене по периметру ванны. Каркас нужно проектировать так, чтобы после установки чаши наружная сторона экрана была заподлицо с наружными бортиками ванны.
Переходим к установке вертикальных элементов. Начинаем с капитального крепления угловых стоек. На оставшемся расстоянии равномерно распределяются остальные. Для надежности крепления стоек можно использовать металлические уголки.
Перед тем как конструкцию полностью зашить гипсокартоном, подумайте. Дело в том, что со временем водопроводные трубы выйдут из строя, и их нужно будет менять. Для этого не рекомендуется полностью зашивать каркас гипсокартоном. В определенных местах нужно оставить потайные окна, все остальное пространство – зашить.
Можно приобрести пластиковый экран, а можно зашить конструкцию гипсокартоном. Во втором случае подразумевается дополнительная отделка кафельной плиткой или чем — то другим.

Конструкция из металлического профиля

Каркас для акриловой ванны своими руками получается надежнее и прочнее. Порядок монтажа такого каркаса практически ничем не отличается от изготовления подобной конструкции из дерева. Но некоторые нюансы все — таки есть:

металлический профиль между собой можно соединить с помощью болтов, и с помощью сварки (что трудновыполнимо в домашних условиях);
края металлического профиля острые, они могут навредить покрытию чаши. Не стоит устанавливать чашу на каркас для примерки, когда края профиля еще не закрыты;
под ванну желательно сделать платформу из кирпича или досок, чтобы вес распределялся равномерно, ножки в таком случае не нужны;
чтобы избежать шатания акриловой ванны, некоторые места уплотняют резиной. Монтажной пеной устраняют зазоры между ванной и полом.

Установка на кирпичи

Надежным и прочным каркасом для ванной считается конструкция из кирпича. Он не будет деформироваться, и терять прочность под воздействием влаги.

Возводятся две кирпичные опоры, на расстоянии 50—60 см. Ширина опоры не должна превышать ширину самой чаши. Опоры должны максимально повторять форму ее дна.

В той стороне, где находится слив, опора должна быть ниже на 2 см, таким образом улучшится сток воды. Бортики ванны должны быть расположены горизонтально, уклон уже заложен производителем при изготовлении ванн.

На построенные опоры, как на ножки, устанавливается чаша. Для прочности, ее прикручивают к стене. Заранее, чтобы не повредить материал, из которого изготовлена ванна, в ней просверливаются отверстия. Если между кирпичом и днищем образовался зазор, его можно заполнить плиточным клеем или монтажной пеной.

Подключается канализация, устанавливается декоративный экран и плинтус.

Установить ванну можно и на сплошную подложку из кирпича. Для этого из кирпича выкладывают стену по всему периметру купели, высота которой не должна превышать 60 см.
