Инструкция: каретка для циркулярки своими руками

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Пошаговая инструкция

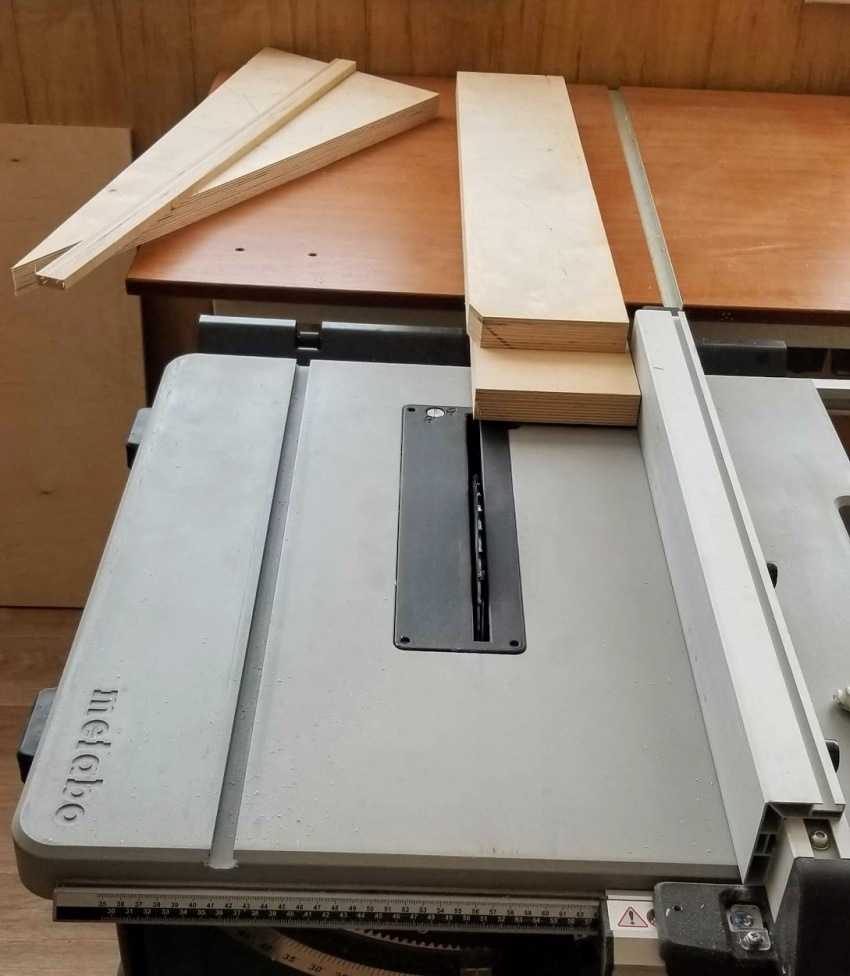

Итак, детали конструкции и нужные инструменты подобраны, можно приступать к сборке и следующему монтажу самодельной каретки.

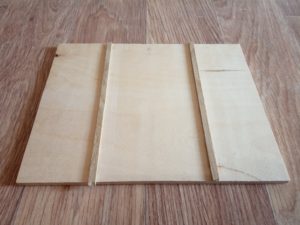

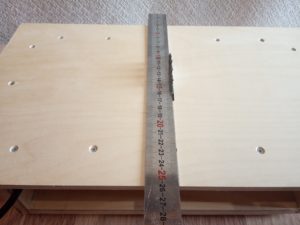

Шаг 2: Изготовление базы каретки

Дальше конструируется передвижная база торцовочной каретки. Для этого берутся две планки, которые по толщине свободно входят в П-образный паз. Но тут есть один момент каретка

должна будет свободно скользить по столу, а для этого ее на 2-3 мм приподнимают над столом. Чтоб это сделать, в профильные пазы на равном расстоянии выкладываются гайки схожей толщины, после этого на их укладываются рейки-направляющие.

Потом на их наносится клей, которым фиксируется фанерная планка-основание. Чтоб придавить ее плотнее, можно закрепить по краям фиксаторы.

READ Как Снять Шестерню С Моторчика Шуруповерта

Когда смола высохнет, гайки убираются из профильных пазов и мастер инспектирует, свободно ли по их прогуливается каретка. После чего, для удобства предстоящего использования каретку подрезают по краям по профилю стола.

Подробная инструкция для изготовления

Чтобы сделать шину для циркулярки самому, необходимо заранее ознакомиться с основными правилами ее изготовления.

Из фанеры


Фанера часто используется при создании шины Конструкция из фанеры изготавливается в несколько последовательных шагов:

  1. Отключить дисковую пилу от источника электроэнергии.
  2. Измерить расстояние от диска пилы до паза, который находится на опорной платформе.
  3. Обрезать фанерную полоску таким образом, чтобы ее ширина была на миллиметр меньше расстояния, полученного в прошлом пункте.
  4. Закрепить полосу к широкому фанерному отрезку.
  5. Вторую полосу прикрепить параллельно к основанию инструмента.

Шина из алюминиевого профиля

Некоторым людям хочется сделать более прочную и качественную конструкцию. Для этого они используют алюминиевый профиль. Единственное серьезное отличие таких изделий от фанерных заключается в том, что в направляющий зазор устанавливается П-образный профиль из алюминия. С его помощью удается в разы повысить жесткость всей конструкции. Благодаря этому увеличивается и точность среза.

При создании алюминиевых шин в качестве ограничителей часто используется толстая фанера. Однако вместо нее лучше установить несколько пластин из фторопласта. Этот материал более эффективен, так как у него низкий коэффициент трения.

Другие разновидности


Строительное правило часто используется в качестве направляющей Сделать направляющую шину для дисковой пилы своими руками можно из рельсового стусла. Чаще всего это приспособление используется при поперечном срезе материалов. Оно состоит из двух уголков, которые параллельно соединены друг с другом. Их концы должны быть прикреплены к железному или фанерному основанию.

Если рельсовое стусло будет использоваться в циркулярной пиле, прикреплять его надо при помощи металлических шпилек или болтов. Устанавливать конструкцию надо повыше, чтобы она не соприкасалась с рабочей поверхностью.

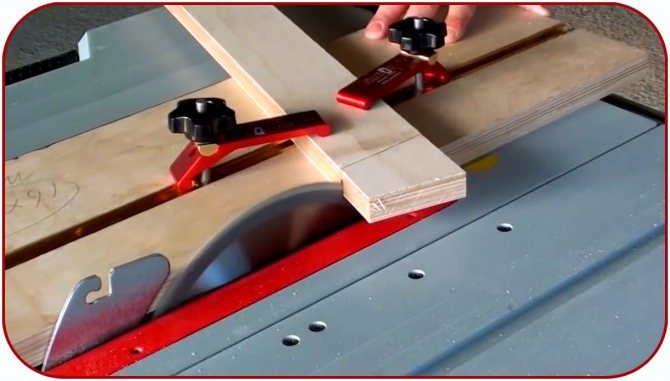

Что такое каретка для циркулярки и для чего она необходима

Каретка, или направляющая шина, представляет собой вспомогательный инструмент при работе пилой. Она бывает разной величины и требуется, чтобы нарезать деревянные заготовки от маленьких рамок до крупных панелей, например, мебельных. Она обеспечивает наиболее точный раскрой, снижая необходимость дальнейшей корректировки изделия.

Такой полезный аксессуар, как каретка для циркулярки, своими руками сделать порой проще, чем купить готовый комплект. В этом случае можно точно подогнать все размеры.

Характеристика кареток

При покупке или создании самодельной каретки учитываются показатели:

  • Параметры деревянных деталей.
  • Функционал пилы и ее возможности: мощность, производительность и другие.
  • Частоту эксплуатации.

Чтобы аппарат прослужил долго и качественно, необходимо контролировать:

  • Длину и ширину среза.
  • Направление и легкость движения инструмента.
  • Плотность изделия, которое используется мастером.
  • Последовательность работы, технику безопасности.
  • Общее назначение пилы.

Нюансы при работе

Важные моменты в ходе изготовления:

  • Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
  • Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
  • Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
  • При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
  • На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

  • Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
  • Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
  • Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
  • Указка в корпусе пилы помогает совершать более точные пропилы.
  • Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
  • Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать

Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

  • Добиться оптимальных размеров.
  • Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
  • Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
  • Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.


Каретки разделяются на ручные и стационарные, любительские и профессиональные

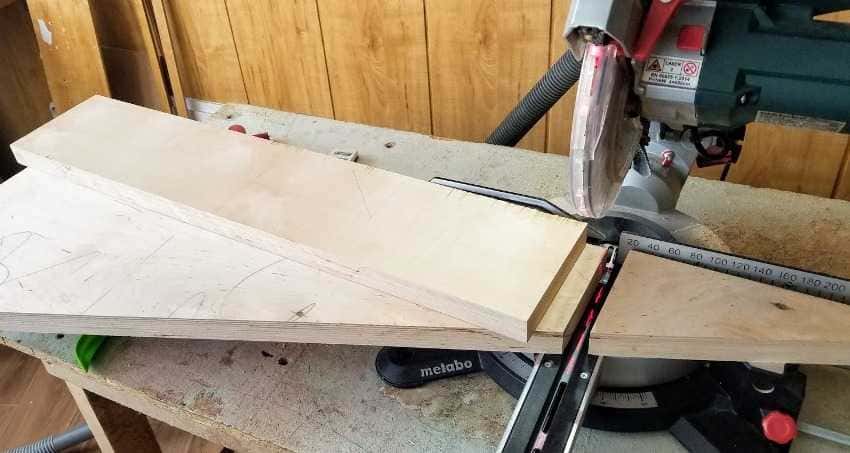

Как сделать с протяжкой?

Если обычная торцовка имеет только маятниковый ход (по полукругу), то на торцовке с протяжкой пила может перемещаться ещё и по горизонтали. Такая торцовка может резать в размер по длине заготовки большей ширины.

Если у простой торцовки ширина заготовки ограничена шириной диска при максимальном погружении в материал, то у варианта с протяжкой добавляется ширина хода пилы по направляющим.

У заводских торцовок с протяжкой конструкцией предусмотрен как маятниковый ход по полукругу, так и горизонтальный ход пилы по направляющим.

Большинство самодельных торцовок с протяжкой проще в самом принципе конструкции. У них нет маятникового хода по полукругу, а есть только горизонтальное перемещение по горизонтали.

Пример изготовления самодельной торцовки с протяжкой в этом видео:

Такую конструкцию нельзя назвать торцовкой в чистом виде, это скорее аналог, способный выполнять некоторые операции. Её плюс:

  • доступность материалов,
  • сравнительная простота изготовления,
  • возможность пилить ширине заготовки.

Минусы:

  • ограниченный функционал, нельзя пилить под углами в разных плоскостях,
  • неудобен ввод длинных заготовок под пилящий диск,
  • для длинных заготовок, которые размещаются перпендикулярно самодельной станине и пиле, придется дополнительно делать опорный верстак.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.

Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

Стол для циркулярной пилы — фото

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

пильный диск должен располагаться строго перпендикулярно поверхности стола;

Пильный диск должен располагаться строго перпендикулярно

  • стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
  • высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
  • оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
  • ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;

Циркулярный стол из ручной циркулярной пилы своими руками

  • циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
  • рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Пример усиленного верстака для циркулярной пилы

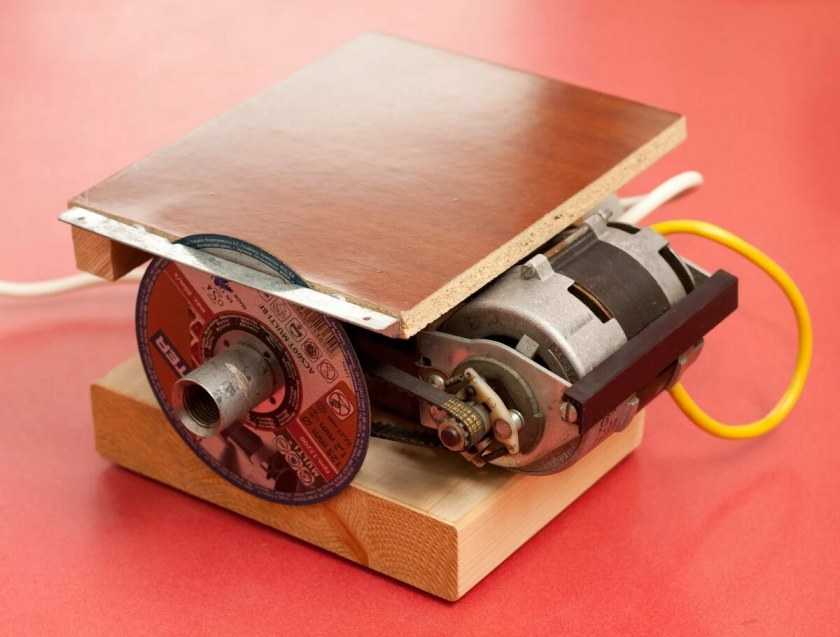

Конструкции самодельных станков

В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:

  • двигатель.
  • вал, с фуговальными ножами или простейший, без них.

Третий — станину (стол) несложно изготовить своими силами.

Такую станину можно без проблем сделать своими руками

Также необходимы дополнительные элементы:

  • пускатель, выключатель на электродвигатель;
  • электрический провод;
  • ремень привода;
  • шкивы на вал и двигатель.

Основные виды конструкций:

  1. Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
  2. Диск посажен на вал с ременной передачей.
  3. Вал простейший, только для диска.
  4. Вал с фуговальными ножами.

Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.

В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.

Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.

Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).

Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.

Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.

необхідний інструментарій

Перед тим, як зробити каретку для циркулярки, яка дозволить отримувати поперечний або кутовий розпил у дрібних деталей з комфортом для користувача, необхідно запастися наступним інструментарієм:

  • вже зібраний стіл із закріпленою з внутрішньої сторони циркулярною пилкою;
  • алюмінієвий П-подібний профіль;
  • фрезерна машинка;
  • епоксидний клей;
  • дві дерев’яні планки, висота яких дозволяє помістити їх усередину металевого профілю;
  • лист фанери під підставу каретки;
  • дошки (як упорів);
  • пила для обрізки непотрібних частин вироби;
  • саморізи для фіксації елементів;
  • гайки або інші дрібні предмети, які тимчасово будуть укладені всередину закріпленого профілю.

Це – перелік основних матеріалів та інструментів, які знадобляться для створення стандартної конструкції, яка виконує прямокутний пропив. Для пиляння під кутом 30 або 45 градусів треба буде випиляти «комбінований квадрат» з дошки або фанери. Тепер – про послідовність дій.

Изготовление каретки для циркулярки своими руками

На функционал и качественную работу стационарной циркулярки в значительной степени влияет наличие приспособлений. Одним из таких является каретка. Выполнить ее в домашних условиях совершенно несложно, а вот осуществление торцевания и отпиливания материала под углом 45° значительно упростится.

Сделать данное приспособление для циркулярки можно из листа фанеры следующим образом:

вырезается фанера размером несколько шире, чем стол циркулярки;

Каретку для циркулярки можно изготовить собственноручно.

  • в нижней части к ней при помощи клея или шурупов прикрепляются направляющие бруски, расстояние между которыми должно равняться ширине стола;
  • сверху подобным образом, с применением шурупов или клея, фиксируются упорные бруски.

При помощи направляющих каретка подается по столу на пильный диск, делающий на приспособлении сквозной пропил. Высота бортиков, которая должна быть больше выступающего пильного диска, позволяет сохранять целостность и жесткость каретки. Если стоит задача выполнить распил под углом 45°, необходимо использовать дополнительную планку, которая в данном приспособлении является съемным элементом. Распил выполняется путем прижимания заготовки к расположенной под углом планке.

Чтобы фанерная поверхность каретки легко очищалась от отходов пиления, ее нужно покрыть лаком в несколько слоев.

Фанера должна быть размером немного шире, чем стол циркулярки.

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

  • Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
  • Бруски древесины, размер которых составляет 4*4 см.
  • Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
  • Болты разного назначения и маркировки, а также разной длины саморезы.
  • Клеевой состав, который применяется для столярных работ.
  • Средства для обработки изделий от ржавчины и влаги.
  • Кабель.
  • Наружная розетка.
  • Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

  • Толстый карандаш или маркер.
  • Строительная рулетка, металлическая линейка, уголок.
  • Электрический лобзик.
  • Шуруповерт.
  • Электрическая дрель.
  • Шлифовальная машинка.
  • Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Особенности конструкции

Непосредственно перед работой следует разобраться, из каких деталей состоит салазка, как они соединяются между собой. Структура будет рассмотрена на примере шипорезной салазки для фрезерного станка.

Габариты, масса и общий вид

Величина каретки индивидуальна и во многом зависит от конкретной пилы, ее глубины пропила, а также целей использования. Так, агрегат вместе с шипорезной направляющей может достигать 800 кг. Чтобы избежать неточностей, специалисты советуют делать чертеж конструкции.

Конструкция защиты рабочего инструмента

Защита инструмента представляет собой отдельное сооружение, в котором присутствуют патрубок и кронштейн, линейки для направления и ползун.

Перечень и расположение органов управления

Компактный пульт регулирования имеет:

  • Кнопку включения, отключения привода.
  • Ручки крепления.
  • Рукоять, зажимающая шпиндельную бабку.
  • Стопор шпинделя.
  • Маховик.
  • Клавиши для фиксации кронштейна линейки.
  • Цветные лампочки, подающие сигнал.

Устройство составных частей

Основная часть конструкции — это чугунная станина, чугунный стол с жесткими ребрами и двигающаяся каретка. Направляющая, в свою очередь, представляет собой плиту, прижим и линейку, подшипники и ограничения для хода.

Составные механизмы и узлы агрегата

Состав шпиндельной бабки:

  • Корпус из чугуна.
  • Подшипники.
  • Шпиндель.
  • Съемную оправа.

Части привода в оборудовании:

  • Двигатель с 2 скоростями.
  • Шпиндельная бабка.
  • Соединяющий механизм.
  • Плитка, находящаяся под мотором.
  • Поликлиновая передача.

Кинетическая схема

При самостоятельном изготовлении направляющего сооружения мастеру необходимо изучить кинетическую и электрическую структуру. Кинетическая схема описывает всю работу прибора — его детали и взаимоотношения между ними, принцип и последовательность действий.


Конструкция изготавливается в соответствии с кинетической и электрической схемой

Электрическая схема

Электросхема — это графический документ, в котором обозначены все элементы конкретного оборудования. В общем виде с помощью условных изображений эта схема демонстрирует процесс преобразования электрической энергии, в частности, для активации каретки пилы.

Электрооборудование

Каретка циркулярки работает за счет электродвигателя с 2 скоростями, который через ремень подсоединен к шпинделю. За счет такой конструкции последний способен разгоняться за 2,3 секунды.

Нюансы при работе

В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:

  1. На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
  2. Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
  3. Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
  4. Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.

Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.

Направляющая шина – что это

Если говорить по сути, то направляющая шина является рельсом, который помогает обеспечивать скольжение ручного циркулярного инструмента назад и вперед, и при этом не дает инструменту отклониться от линии распиливания. Но правильно выполненная направляющая не только будет обеспечивать ровность реза, а еще поможет уменьшить число сколов в участке соприкосновения материала и пилы.

Выносная каретка и стусло являются самыми сложными в исполнении. Шина из фанеры или та, которая сделана из профиля будут куда проще по конструктивным особенностям, но это совсем не означает, что распил, который выполнен с его помощью, будет не столь качественным. Разница между такими разновидностями по большей части в том, насколько удобно использовать тот или иной прибор.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

  • Добиться оптимальных размеров.
  • Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
  • Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
  • Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.


Каретки разделяются на ручные и стационарные, любительские и профессиональные

Упорная линейка

Самостоятельное изготовление приспособлений для циркулярки требует строгого соблюдения правил безопасности.

Упор для резки часто применяется при обработке материала дисковой пилы эффективен только в случае с лобзиком, с распилом могут возникнуть проблемы: шина притиснута к заготовке струбциной.

Скоба выступает с нижней и верхней стороны столешницы станка. В итоге получается ограничитель по длине реза, но двигатель пилы неизбежно упирается в струбцину, распил выполняется в два этапа. Качество кромки будет плохим, высока вероятность образования нежелательной ступеньки: для обеспечения идеального распила необходимо непрерывное движение режущего диска от начала до конца пиломатериала. В заводских моделях крепежная деталь вынесена за пределы линейки для дисковой пилы, не мешает работе.

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

  • обеспечение высокой точности при распиле материала большого размера;
  • направляющая позволяет обеспечить правильный раскрой с высокой точностью;
  • при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
  • заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
  • с этим приспособлением легко обрабатывать заготовки под один стандарт;
  • устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
  • работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Детали

Чаще всего используются полированные валы, которые отличаются невысокой ценой. Покупка этих элементов труда не составит. Они подлежат монтировке и обработке. Чаще всего изготавливаются из прочной стали.

После этого верхние слои подлежат закаливанию индукцией, что благотворно влияет на период использования и показатель износа. Идеальная гладкость дает возможность перемещаться каретке по полированному слою предельно удачно. С обеих оконечностей валы можно крепить двумя руками без лишних проблем.

Но также на рынке имеется немало поддельных элементов из низкокачественного металла, так как вероятность точной проверки на месте равна нулю.

Недостатки:

  1. Основание не фиксируется. Вал можно поддерживать только на основании двух крепежных устройств. Это дает возможность значительно облегчить инсталляцию собственноручно, но при этом в независимости от настольной опоры. Из-за этого повышается возможность допущения дефектов во время обработки изделия. По истечении времени направляющие для каретки токарного станка скатываются и искривляются.
  2. Имеются провисания на длинных промежутках. Из-за провисов вал с длиной более 100 см не используют при обработке для станка. Имеют также значение толщины и длины валовой поверхности. Наилучший вариант – это 0, 05, а еще выгодней 0,06 – 0,1.

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.

Виды ручных приспособ

Следующие приспособления являются типовым набором дополнений для качественного производства работ. Без них не обойдется ни один мастер.

Линейка — направляющая шина

Представляет собой планку, на которую нанесена размерная шкала (в некоторых случаях градуированная). Она служит для того, чтобы направлять и одновременно ограничивать диск ручной пилы при работе. Линейку выкладывают на заготовленный лист, крепят струбциной, торцом прижимают диск пилы и ведут его по заготовке до необходимой отметки на шкале.

Направляющая шина со шкалой размерности. Диск пилы ведется по торцу, а сама пила ведется прямо по направляющей

Параллельный упор — ограничитель

Все работы с помощью ручной дисковой пилы производятся на верстаке. В отличие от стационарных станковых столов, верстаки не оснащаются дополнительными упорами. В этом случае можно использовать параллельный упор-ограничитель.

Он представляет собой рейку, которая на одном конце имеет Г-образную планку и фиксатор для ее крепления к дисковой пиле. Угол заготовки упирается в планку и не сдвигается при работе.

Упор-ограничитель, который выставляется на верстак и фиксируется к дисковой пиле специальной планкой с двумя ребордами. Используется для раскроя фанеры или оргалита

Торцовочный угольник

Металлический угольник, одна сторона которого толстая служит в качестве направляющего упора или ограничителя, а вторая сторона прямого угла тонкая, — на нее нанесена размерная шкала. Торцовочный угольник можно использовать для выборки угла на заготовке, а также в качестве направляющей планки и ограничителя.

Торцовочный угольник из алюминиевого сплава
