Модификации
Хускварна 240 имеет две модификации, это Husqvarna 240 e series и Husqvarna 240 e series TrioBrake.
В комплектации e series, на пилу дополнительно устанавливается система Smart Start, которая предназначена для облегчения запуска бензопилы, а также откидные крышки топливного и масляного баков, и система натяжения цепи без помощи дополнительного ключа. По сути, Husqvarna 240 e-series, это люксовая версия базовой модели бензопилы.
Хускварна e-series TrioBrake, это тоже люксовая модель 240-й, только дополнительно оснащенная инновационной технологией TrioBrake, которая защищает оператора при возникновении обратного удара. При внешнем осмотре, определить бензопилу, оснащенную данной системой очень просто т. к. он имеет дополнительный рычаг в районе рукоятки под правую руку, который отвечает за включение тормоза пильной цепи при отскоке.
В видео ниже, представлено описание того, как работает система и для чего она необходима.
Как отрегулировать карбюратор на бензопиле Хускварна 240?
Любая техника время от времени подвержена поломкам. Основные неисправности бензопилы Хускварна 240 связаны с ремонтом карбюратора, других составляющих топливной системы, с неисправностями масляного насоса. В случае поломки масляного насоса цепь для бензопилы Husqvarna 240 перестает вращаться из-за отсутствия смазки. Также повреждения бензобака или топливных шлангов могут быть причиной того, почему вытекает бензин из пилы. Если пила совсем перестала заводиться, в первую очередь следует убедиться в качестве топливной смеси, проверить искру свечи зажигания. При необходимости свечу очищают или заменяют на новую, проводят настройку карбюратора.
Регулировка карбюратора требуется еще и в тех случаях, если бензопила стала заводиться плохо, глохнуть при нагрузке, а также если изменился тип топлива или условия эксплуатации. Проводить настройку карбюратора стоит после предварительной очистки воздухофильтров и прогрева двигателя.
Далее действуйте по такому алгоритму:
- Винт L поворачивается на максимум. Затем сразу же следует вернуть винт на четверть оборота назад.
- Удерживая ручку газа, на четверть оборота проверните винт Н.
- Сбросьте газ и проверните винт Т по часовой стрелке до начала движения цепи. После этого сразу же проверните винт обратно до остановки цепи.
Схема расположения соответствующих винтов приведена ниже:
Бензопила «Husqvarna» 240 – моторизированный ручной инструмент полупрофессионального класса мощности, который позволяет производить распиловку крупных бревен, деревянных заготовок, валку леса в производственных масштабах или заменит ручной труд по обрезке или уходе за садами и парками.
Бензопила Хускварна 240 рассчитана на ежедневное использование, объем которого составляет 3-4 часа.
Шведский производитель «Husqvarna» весь производственный цикл по сборке и тестированию бензоинструментов наладил в США, что необходимо учитывать, приобретая технику от этого бренда, но выпущенную в Китае или любой другой стране.
Гарнитура
Производительность распиловочных работ во многом зависит от качества сменного режущего оборудования. В фирменный комплект входит штатная направляющая шина длиной 16 дюймов, износостойкая цепь со стандартным шагом 3/8 дюйма, ведущая звездочка и удобный в работе боковой механизм натяжения цепи.
- Смазка и охлаждение гарнитуры реализуется подачей в рабочую зону специального цепного масла, в количестве 8 мл/мин. Забор производится из встроенного в корпус резервуара объемом 200 мл.
- Отсутствие автоматической дозировки частично компенсируется простой конструкцией и безотказной работой штатного масляного насоса.
- Универсальный узел крепления шины позволяет эксплуатировать инструмент с комплектами меньшего размера, более удобными при работе в труднодоступных местах.
- Конструкция сцепления обеспечивает плавный ход цепи, исключает возможность поломки пилы при ее заклинивании или аварийной остановке.
Для повышения безопасности распиловочных работ инструмент оборудуется инерционной системой аварийной остановки. При возникновении травмоопасных и нестандартных ситуаций, движение цепи за доли секунды блокируется легким нажатием верхнего щитка вперед.
Легкосъемная крышка тормоза бензопилы позволяет контролировать его техническое состояние без демонтажа соседнего оборудования. Риски получения оператором травм при обрыве цепи устраняются посредством специального улавливателя.

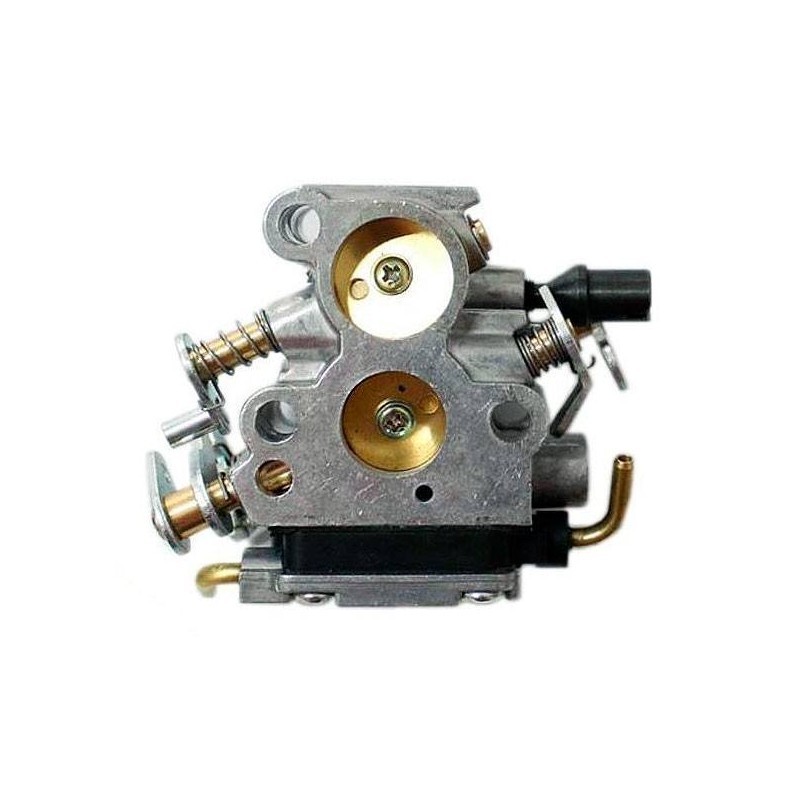

Как снять карбюратор и нужно ли это делать перед настройкой
В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.
Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:
- Открутив удерживающие крепления, снимаем верхний кожух пилы.
- Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
- Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
- Снимаем карбюратор с удерживающих его креплений.
Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией
При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке
Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.
Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.
Общие характеристики бензопил Хусквара
Конечно, у этого производителя, известного более 300 лет, имеется свое лицо. У бензопил Хускварна оно имеет приятный ярко-оранжевый цвет.
Кстати, отклонения в цвете, а также излишняя глянцевость или матовость обшивки могут свидетельствовать о подделке. Также, как и насыщенный черный цвет ручек и щитка, у оригинальных изделий он скорее темно-серый. А само количество подделок – лишнее свидетельство популярности бренда.
Все марки этих пил имеют цифровую маркировку из 3-х или 4-х цифр, в которой первая – порядковый номер поколения пилы, а две, следующие за ней – округленный объем бензинового двухтактного двигателя. Также после цифр могут стоять буквы:
- е – обозначает наличие функции легкого старта SmartStart;
- XP – свидетельствует о наличии системы предварительной очистки воздуха AirInjection;
- G – имеют подогрев ручек и карбюратора.
Еще есть обозначения:
- более экономичного двигателя — X-Torq;
- повышенной способности работы в плохих погодных условиях и на не очень качественном топливе – AutoTune – это профессиональные пилы;
- улучшенной защите от вибрации — Low Vib.
Слабые места бензопил Хускварна
Несмотря на то, что более 80% всех отзывов пользователей бензопил Хускварна определенно положительны, мы отобрали некоторые проблемы, характерные для поколений 1 и 2, наиболее часто используемых россиянами в домашнем хозяйстве.
На первом месте стоит проблема незначительного подтекания масла из системы смазки цепи, иногда подобное случается даже на неработающих пилах.
Второй общей, характерной для Хускварны неприятной особенностью, владельцы называют значительно более жесткий, чем у других бензопил, стартер. Особенно это становится заметным, если пила имеет привычку запускаться далеко не с первого-второго раза, что случается в некоторых случаях, если владелец не проверил эту функцию при покупке. Это чаще всего происходит из-за некачественной заводской настройки карбюратора, чем грешат довольно многие бытовые Хускварны.
Абсолютно все пользователи, оставившие не лестные отзывы об этих пилах, отмечают отвратительный перевод на русский язык инструкции к бензопиле. Кроме того, что она написана непонятным языком и требует во многих случаях додумывания и смысловой коррекции, в ней иногда содержатся явные неточности.
Иногда нарекания вызывают также цепи Хускварн, требующие частой подтяжки на первоначальном этапе эксплуатации, пока они не растянутся.
Некоторые модели иногда глохнут при повороте на 90° при спиливании деревьев.
Но самые большие нарекания вызывают цены на фирменное масло, замена которого на более дешевые марки служит причиной отказа в гарантийном обслуживании и ремонте.
Положительные стороны бензопилы
Нужно сказать, что подобных отзывов о бензопилах Хускварна не так уж и много и они явно перекрываются общим положительным впечатлением от их работы. Все отмечают:
- великолепную сбалансированность инструментов;
- малую вибрацию и низкую шумность при работе;
- достаточный запас мощности для выполнения функций, предусмотренных для каждой конкретной модели.
Если же сучкорезом распиливают толстую дубовую колоду, то мощности может и не хватить.
Из перечисленных моделей с такой работой может справиться только полупрофессиональная 365-я, но и ей после 40 – 50 минут работы нужно давать отдых.
Выбирая конкретную модель Хускварны, определите, для каких целей она вам нужна, и только после этого сопоставляйте ее цену с вашими возможностями. Правильно подобранная пила свободно может прослужить 5 и более лет при достаточно напряженной эксплуатации, чем вряд ли смогут похвастаться пилы менее известных брендов.
Конструкция простейшей бензопилы
Первый патент США № 780 476 на «бесконечную цепную пилу» был предоставлен Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это была огромная статическая пилорежущая машина по дереву. В основном Бенс разработал принцип функционирования пилы, но в новом изобретении не был указан источник её питания. К пиле прилагался любой внешний источник — паровой или газовый двигатель. Только 16 лет спустя, в 1921 году, он подал ещё один патент No 1617565 на переносную цепную пилу с автономным источником питания.
Устройство и внутреннее строение бензопилы с тех пор особо не изменилось. Она имеет две основные части: режущий диск, встроенный в цепочку, обёрнутый вокруг длинного металлического направляющего стержня, и небольшой бензиновый двигатель с одним цилиндром (иногда это электрический двигатель, питаемый от электросети или аккумуляторной батареи). Цепь немного похожа на цепь велосипеда, бегущую вокруг звёздочек — шестерни, предназначенной для поворота цепи, только с 30 острыми зубьями (изготовленными из закалённого стального сплава), размещённых с интервалом.
Принцип работы пилы заключается в том, что она превращает химическую энергию бензина в механическую энергию, которая приводит в движение цепь. Обычно резервуар для бензина вмещает всего 0, 5 литра. Бензин подаётся через карбюратор, где смешивается с воздухом. Воздушно — бензиновая смесь переходит в цилиндр, который работает так же, как и в двигателе автомобиля, но с простым двухтактным циклом вместо более сложного четырехтактного, используемого в автомобиле.
Внутри цилиндра воздушно-топливная смесь зажигается искровой свечой, бензин высвобождает свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразовывает возвратно-поступательное движение поршня к вращательному движению звёздочки, на которую насажена цепь.
Центробежная муфта соединяет двигатель и цепь. Механизмы несут мощность от сцепления до звёздочки, которая удерживает цепь. Цепь вращается вокруг края длинноствольной пластины, называемой направляющей штангой.
Регулировка карбюратора
Правильная настройка топливной системы способствует стабильности тяговых характеристик двигателя и экономному расходу горюче-смазочных материалов.
Необходимость отрегулировать карбюратор чаще всего возникает при переводе инструмента на сезонную эксплуатацию, применении бензина с другим октановым числом.
Работа производится в определенной инструкцией последовательности, после очистки фильтра воздухозаборника и прогрева цилиндра до рабочей температуры.
Основные признаки правильной регулировки карбюратора:
- приемистость двигателя и стабильность оборотов на всех режимах;
- отсутствие дымления и посторонних, в том числе детонационных шумов.
Если двигатель просто не заводится или заводится и глохнет, следует убедиться в наличии и качестве залитого топлива, исправности свечи зажигания.
Силовой агрегат глохнет при нажатии газа — основной причиной неисправности может быть обеднение смеси вследствие засорения главного жиклера.
Основные неисправности и способы их устранения
Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.
Бензопила Хускварна не заводится
Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.
В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.
Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.
Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.
В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.
Если пила заводится, но плохо
Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.
Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.
Цепь бензопилы крутится на холостом ходу
Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.
Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.
Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ
Почему бензопила Хускварна глохнет при нажатии на газ
Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.
Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.
Почему не смазывается цепь на бензопиле Хускварна
Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.
Причин может быть несколько:
- Неисправность масляного насоса;
- Засор фильтрующего элемента, установленного в баке;
- Неисправность сапуна масляного бака;
- Разрыв масляного шланга;
- Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
- Засор масляного канала в корпусе пилы;
- Засор канала подачи масла в шине;
- Неисправность шестерни привода масляного насоса.
Отдельно о поломке самой распространенной модели
Рассмотрим проблемы Штиль 180 подробнее:
- Забитый карбюратор или же топливный фильтр. Это самые распространенные проблемы, которые очень легко устраняются после чистки. Иногда фильтр приходится менять;
- Замена свечи;
- Иногда цилиндр или же сальники нуждаются в замене.
Пила Штиль достаточно прочная и выносливая, поэтому зачастую поломку можно устранить самому. Фактически то же самое касается моделей Партнер, Урал, Макита и Хускварна.
При обнаружении неисправности своей бензопилы, ищем причину с малого, постепенно проверяя и устраняя проблемы. Такие неполадки легко устранить самостоятельно. Но если поломка серьезная, а у Вас недостаточно опыта, то этим должен заниматься специалист.
Как правильно отрегулировать
Для этого в конструкции устройства предусмотрено 3 регулировочных жиклера. Винт регулировки холостого хода (T) расположен вверху карбюратора. Ниже есть пара жиклеров регулировки подачи топлива на минимальных (L) и максимальных (H) оборотах, левый и правый соответственно.
Порядок регулировки карбюратора на бензопиле Хускварна следующий:
- Прогреваем в течение 5 минут.
- Поворачивая винт L, доводим двигатель до самых высоких оборотов в ненагруженном состоянии и возвращаем его назад на четверть оборота.
- Одной рукой удерживаем кнопку газа на протяжении 15 секунд. В это время жиклер H проворачиваем вправо до упора и достижения максимальных оборотов. После чего отворачиваем его назад на полтора оборота либо пока не исчезнет «визг» двигателя.
- Отпустив газ, поворачиваем винт холостого хода (T) по часовой стрелке, пока цепь не начнет двигаться. После этого вращаем его в обратном направлении до прекращения движения цепи.
В процессе регулировки может возникнуть ситуация, при которой бензопила заглохнет. Это может быть из-за чрезмерно выкрученных жиклеров, слишком богатой или бедной смеси.
Если такое произойдет, необходимо жиклеры минимальных и максимальных оборотов закрутить до упора. После чего отвернуть их назад на полтора оборота и попытаться завести пилу.
Настройка зажигания после регулировки карбюратора
В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:
- Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
- В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
- Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
- При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.
После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.
Описание бензиновой цепной пилы торговой марки Husqvarna 240
Бензопила “Хускварна” 240 является полупрофессиональным пильным агрегатом, предназначенным для частного использования. Применяется цепная пила для обрезки ветвей деревьев, крон, заготовки топлива, распиловки бревен и досок. Инструмент может применяться как в частном хозяйстве, так и для работ в коммунальных хозяйствах, лесничестве, на стройке. Конструкция цепной пилы отличается надежностью и ремонтопригодностью, бензопила способна выдерживать большие эксплуатационные нагрузки.
Масса цепной бензопилы Husqvarna 240 без гарнитуры (направляющая и цепь) 4,7 кг. Двухтактная карбюраторная силовая установка X-Torq обеспечивает мощность 2,04 л. с., при этом количество вредных выхлопов снижается, а производительность агрегата растет. Запуск двигателя производится ручным инерционным стартером, встроена система легкого запуска. Управление дросселем комбинированное. Система зажигания бесконтактная, улучшенная версия карбюратора. Для увеличения комфорта при работе была встроена система гашения вибрации (особые крепления на рукоятках). Натяжитель цепи размещен в боковой части агрегата. Используются направляющие длиной от 33 до 40 см. Для повышения безопасности владельца бензопилы при пилении предусмотрен цепной тормоз, защита для рук. Смазка пильной цепи производится автоматически.
Существует две версии бензопилы “Хускварна” 240: модификация S и SG. Первая применяется для не затратных по времени операций, вторая получила улучшенный двигатель, наделенный большим ресурсом и выносливостью при неизменных мощностных характеристиках, эта пила может выполнять длительные распиловочные работы без вреда для самой установки.
Технические характеристики
| Двигатель | 240е |
| Объем цилиндра, куб. см | 38 |
| Ход поршня, мм | 32 |
| Скорость холостого хода, об/мин | 3000 |
| Мощность, кВт | 1,5/9000 |
| Система зажигания | |
| Изготовитель | IIDA |
| Тип системы зажигания | CD |
| Свеча зажигания | Champion RCJ 7Y |
| Межэлектродный зазор, мм | 0,5 |
| Система топлива и смазки | |
| Изготовитель | Zama |
| Тип карбюратора | W-33 |
| Емкость топливного резервуара, л | 0,3 |
| Производительность масляного насоса при 8500 об/мин, мл/мин | 7 |
| Емкость резервуара цепного масла, л | 0,20 |
| Тип масляного насоса | Автомат. |
| Вес | |
| Без шины и цепи, кг | 4,7 |
| Уровни шума | |
| Эквивалентный уровень акустического давления на ухо оператора, измеренный в соответствии с международными стандартами, дБ (А) | 113 |
| Эквивалентный уровень акустической мощности, измеренный в соответствии с международными стандартами, дБ (А) | 118 |
| Уровни вибрации | |
| Передняя рукоятка, м/с2 | 2,1 |
| Задняя рукоятка, м/с2 | 7,7 |
| Шина/цепь | |
| Стандартная длина шины, дюйм/см | 16/40 |
| Рекомендуемая длина шины, дюйм/см | 13-15/ 33-38 |
| Полезная длина резки, дюйм/см | 15,5/39 |
| Шаг, дюйм | 0,325/ 8,3 |
| Толщина приводного звена, мм | 0,050/1,3 |
| Число зубьев на ведущей звездочке | 7 |
| Пильное полотно | Пильная цепь |
| Длина, дюймы | Шаг, |
Когда необходима регулировка
Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:
- заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
- избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
- обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.
Факторы, приводящие к таким изменениям, могут быть следующими:
- Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
- Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
- Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.
Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.
