Карбюратор бензопилы хускварна 137 обслуживание и регулировка

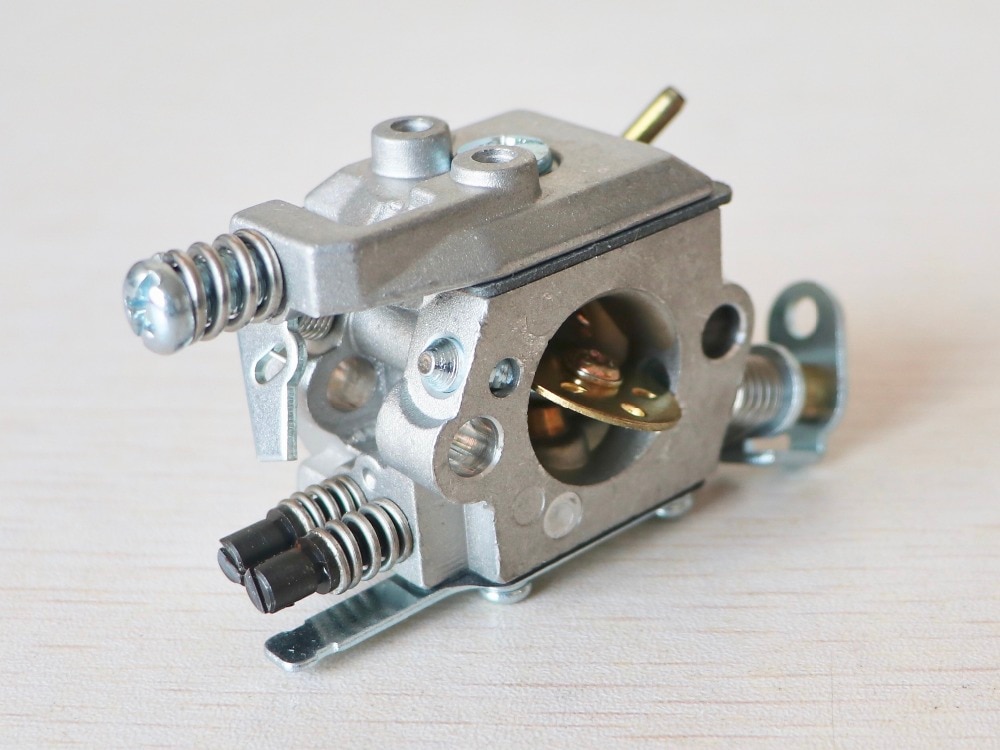

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

  • винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
  • (H) – отвечает за тягу на высоких оборотах и их количество;
  • (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных знаний и опыта. Неправильная настройка качества и количества топливной смеси может привести к тому, что двигатель перестанет работать или будет работать неправильно, что приведет к его быстрому износу или даже заклиниванию.

Порядок проверки и настройки правильной работы двигателя

Стандартная система зажигания карбюраторного мотора состоит из:

  • магнето;
  • свечки зажигания;
  • электрокабеля, соединяющего их меж собой;
  • кнопки отключения мотора.

Схема зажигания бензопилы «Урал»

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. Как отрегулировать карбюратор на бензопиле топлива, расход топлива,. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Для предотвращения перегрева и окисления контактов прерывателя в электрическую схему подключается конденсатор.

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Как отрегулировать карбюратор на бензопиле хускварна. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

  1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

Регулировка карбюратора бензопилы Хускварна 137 своими руками

Независимо от того, как часто и в каких условиях используется 137-ая модель марки Husqvarna, ее исправная работа во многом зависит от своевременной настройки штатного карбюратора

О необходимо регулировки этого важного узла говорят следующие неисправности:

  • двигатель бензопилы не заводится;
  • мотор заводиться и сразу же глохнет на холостых оборотах;
  • ДВС работает на холостых и низких оборотах, но глохнет на полный газ;
  • заметно увеличился расход топлива и повысились объемы выбрасываемых мотором переработанных газов.

Самостоятельно настроить карбюратор бензопилы Husqvarna 137 достаточно просто, если ее оператор будет придерживаться следующего алгоритма действий:

  1. Вначале владельцу инструмента потребуется установить заводские настройки штатного карбюратора. Для этого при холодном моторе нужно повернуть винты таким образом, как это указано в руководству по эксплуатации пилы;
  2. Затем необходимо запустить ДВС бензопилы и подождать несколько минут до его прогрева;
  3. Далее нужно начать поворачивать штатный болт с маркировкой «L» по ходу стрелки часов до достижения мотором его максимальных рабочих оборотов. После этого винт «L» необходимо повернуть на 1/4 оборота в обратном направлении;
  4. На следующем этапе потребуется отрегулировать холостые обороты двигателя бензопилы Husqvarna. Для этого необходимо поочередно поворачивать винт «T» в разных направлениях до той поры, пока цепь на шине не остановиться. После этого нужно проверить работу пильной гарнитуры – она должна вращаться только во время нажатия на курок газа;
  5. Затем необходимо настроить мощность двигателя и его работу на максимальных оборотах. Для этого к встроенной системе зажигания пилы нужно подключить тахометр и выставить максимальные обороты ДВС. Затем показатели на приборе необходимо сравнить с указаниями в инструкции по эксплуатации. Показатели на приборе и в руководстве должны совпадать. В противном случае нужно настроить работу бензопилы так, как этого требует производитель.

https://youtube.com/watch?v=VOWwCeozRTY

Сразу после настройки карбюратора необходимо проверить работу мотора. Для этого нужно завести садовый инструмент и несколько раз резко нажать на курок газа. Если при нажатии курка двигатель резко набирает обороты, значит, настройка узла была выполнена правильно.

Как следует действовать, если бензопила отказывается заводиться

  1. Первым делом не впадайте в отчаяние и не начинайте хаотично крутить регулировочные винты карбюратора.
  2. Отложите в сторону бензопилу примерно на 15 минут. Вполне возможно, что причиной проблемы стала залитая бензином свеча.
  3. Еще раз попытайтесь завести бензопилу, выполняя все требования инструкции по эксплуатации, но, не активируя при этом страхующий пильный тормоз. Дело в том, что включение пильного тормоза намного затрудняет старт бензопилы, а если надежно и правильно удерживать устройство в руках, то никакая дополнительная страховка от несчастных случаев вам не понадобится.
  4. Выкрутите крепеж, снимите верхнюю крышку бензопилы и достаньте из нее контейнер с воздушным фильтром. Этот прием также намного облегчает процесс запуска бензопилы. Заодно можете провести профилактическое обслуживание фильтра, удалив из него скопившуюся пыль, грязь и мусор.
  5. Если есть возможность – замените залитую свечу зажигания запасной. Если запасная свеча отсутствует – выкрутите старую, прокалите ее на открытом пламени, установите на место и попытайтесь вновь завести без воздушного фильтра.
  6. Если явно ощущается запах бензина – выкрутите свечу зажигания, а бензопилу переверните так, чтобы излишек бензина вытек через отверстие. После этого в перевернутом состоянии несколько раз дерните шнур зажигания (примерно раз 10), чтобы обеспечить свежим воздухом камеру сгорания. Вкрутите новую свечу или прокаленную на огне, после чего еще раз попытайтесь завести бензопилу, не подключая воздушный фильтр.
  7. Загляните в отверстие для свечи зажигания. Если поршень совершенно сухой, то возможно, что причиной проблемы со стартом является засор в карбюраторе или же попадание внутрь него воды, которая не дает бензину попасть в камеру. Наберите в медицинский шприц немного топлива (примерно 1 см³) и впрысните в камеру. Вкрутите обратно свечу и попробуйте вновь завести двигатель. Если он заведется, то причину засора должно смести сильным потоком.
  8. Перед выполнением двух последних приемов надо внимательно следить, чтобы свеча зажигания оставалась сухой.
  9. Затем визуально убедитесь, что свеча зажигания дает искру. Бывает и так, что причиной поломки является вышедший из строя модуль электронного зажигания. Хотя при некоторых его неисправностей искра также может проскакивать.
  10. Освободите крепежные болты глушителя бензопилы и отделите его от корпуса, стараясь не повредить прокладку между глушителем и цилиндром. Повторяя указанные выше операции, попробуйте завести бензопилу без глушителя и воздушного фильтра. Через открывшееся отверстие со стороны глушителя можно оценить состояние поршневой системы, неспешно дергая стартер и двигая поршень. Если вы наблюдаете присутствие глубоких заусениц, царапин на поверхности цилиндра или поршня, или же намертво зажатого кольца в проточке – значит, двигатель уже не заведется, так как пришла в негодность его поршневая.

Если предложенный выше алгоритм не помог – следует обратиться за помощью к квалифицированным мастерам и наладчикам из сервисного центра.

Каждый человек, который знаком с бензоинструментом знает, что иногда техника работает с перебоями, а может в один момент заглохнуть и больше не завестись. Причин, по которым не заводится бензопила очень много, постараемся рассмотреть наиболее частые из них.

ВАЖНО!!!

Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ…

Лучшие бензопилы Husqvarna профессионального класса

Бензопила используется для продолжительных работ в лесной полосе для валки деревьев, распиловки на брёвна. Инструмент эффективен при строительстве деревянных построек, применении в фермерских хозяйствах. Пила взята на вооружение аварийными и спасательными службами. Мощность двигателя составляет 3.2~8.4л.с. при объёме 50~94см. Длина шины располагается в диапазоне 30~105см. Продолжительность рабочей смены достигает 12 часов без перерыва.

Husqvarna T435 9669972-12 – для высотных работ

Основная специализация мотопилы – проведение операций на высоте: срезание верхушек деревьев, удаление старых или изросших веток, отпиливание деревянных элементов кровли.

Инструмент отличает небольшая масса, компактные размеры, эргономичный дизайн и отличная развесовка. Предусмотрено надёжное крепление к монтажному поясу оператора. Предусмотрен уверенный и лёгкий запуск двигателя.

Плюсы:

  • Лёгкая, с компактными размерами мотопила.
  • Возможность надёжно удержать одной рукой в процессе работы.
  • Эффективное гашение вибрации.

Минусы:

  • Дорогие и ненадёжные свечи в комплекте.
  • Дорогие запчасти.

Husqvarna 61 9670624-88 – крепкий середнячок

Крепкая надёжная бензопила в линейке профессионального инструмента. Для изготовления картера применён лёгкий прочный сплав на основе алюминия и магния.

Двигатель оснащён трёхкомпонентным коленвалом. Внедрённые прогрессивные технические решения позволили увеличить моторесурс агрегата в тяжёлых условиях лесоповала.

Плюсы:

  • Приспособлена для условий лесоповала.
  • Возможность установки разных по длине шин.
  • Мощность.

Минусы:

  • Отсутствует система лёгкого запуска на холодную.
  • Проблемы с запчастями.

Husqvarna 365 SP 9670828-18 – идеальный профессионал

Мощный и очень надёжный инструмент с отличной балансировкой. Эргономичные ручки обеспечивают уверенный хват.

Комфортному применению способствует система лёгкого запуска, эффективная антивибрационная защита. За смазкой пильной цепи следит автоматическое устройство. Применена защита от вибрации для карбюратора. Оптимальное соотношение мощности и веса инструмента.

Плюсы:

  • Мощная, надёжная и неубиваемая мотопила.
  • Противостоит тяжёлым условиям на лесоповале.
  • Уверенный запуск даже в холода.

Минусы:

Пользователями отмечены только положительные характеристики

Husqvarna 372 XP 9657029-18 – для очень тяжёлых условий

Бензопила, специально спроектированная для выполнения операций в самых сложных условиях лесоповала.

Инструмент отличается прочностью, умеренным весом, мощным бензиновым двигателем и высокой производительностью. Повышению надёжности способствует вибрационная защита карбюратора при работе на больших скоростях и нагрузках.

Плюсы:

  • Высокая производительность и скорость пиления.
  • Экономичность, почти нет вредных выхлопов.
  • Эксплуатация в жару и сильные морозы.

Минусы:

  • Тяжёлая с непривычки.
  • Требует тщательной подготовки топлива.

Husqvarna 365H 9650779-18 – для работы в глубоком снегу

Надёжная мотопила, сконструированная для зимних условий. Отличная балансировка, грамотное расположение узлов, длинные и удобные ручки позволяют успешно применять бензопилу в глубоких сугробах.

Мощный двигатель с высокими оборотами гарантированно распилит деревья с плотной или влажной древесиной.

Плюсы:

  • Мощная пила для работы на заснеженных участках.
  • Поворотные рукоятки.
  • Умеренный вес.

Минусы:

  • Весьма высокая цена.
  • Лопается пластик в сильные морозы.

Комплект поставки бензопилы

При покупке садового инструмента бренда Husqvarna заказчик получает все необходимое для эксплуатации, обслуживания и ремонта бензиновой пилы.

В комплектацию модели входит:

  • фирменные шина и цепь;
  • защитный пластиковый чехол для шины;
  • дополнительная свеча зажигания;
  • масло для смазки цепи;
  • комплект ключей для сборки;
  • инструкция по эксплуатации.

За отдельную плату производитель может включить в рыночный комплект поставки бензопилы фирменное масло Husqvarna для 2-тактных двигателей, а также сумку-чехол для транспортировки из плотного непромокаемого материала. Различные насадки, повышающие функциональность садового инструмента в хозяйстве, заказываются покупателем отдельно.

Информационная поддержка

Подробная инструкция по эксплуатации содержит сведения об особенностях подготовки пилы к работе, обслуживании, поиски и устранения неисправностей.

Читайте так же

Описание наиболее характерных неисправностей поможет оперативно устранить причину поломки, когда двигатель не заводится или заводится и глохнет, а также не развивает полной мощности.

Инструмент характеризуется налаженным сервисным обслуживанием. Запчасти и расходные комплектующие представлены в широком ассортименте. В случае необходимости, владелец пилы может выполнить несложный текущий ремонт своими руками.

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.

Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

  1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
  2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
  3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с  пружинами и кулачками, то придется менять полностью весь диск;
  4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
  5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.

После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Типы поломок сцепления

Типы неисправностей не зависят от модели бензопилы, так как строение и принцип работы сцепления одинаков почти на всех современных силовых агрегатах. Операторы бензопилы знают, что незначительная неполадка со стороны этого узла требует незамедлительных активных действий. Поломки неизбежны, так как сцепление сталкивается при не самой интенсивной эксплуатации инструмента с большой нагрузкой. Зачастую проблемы связаны с:

  • износом узла в целом (может лопнуть пружина или механизм начнет пробуксовывать);
  • повреждение пружины (цепь будет вращаться, двигатель работать, но нестабильно);
  • на кулачке сцепления образовались сколы из-за большой нагрузки или перегрева (достаточно прислушаться к узлу во время его работы, на неисправность указывает посторонний шум).

Какой бы не была причина плохой работы муфты и смежных компонентов, вам нужно демонтировать сцепление, чтобы провести его ремонт

Обратите внимание на то, что ремонтные работы не всегда дают желаемый результат, поэтому иногда нужна замена сцепления на бензопиле. Все перечисленные манипуляции можно «провернуть» самостоятельно, не обращаясь за помощью к специалистам сервисных центров

Как снять сцепление на бензопиле?

Рассматривать инструкцию к такому типу работы для отдельно взятой модели не обязательно, ведь для всех используется одна универсальная, позволяющая провести демонтаж данного узла на современных бензоинструментах.

Если и есть какие-то отличительные нюансы, то они касаются отдельных деталей сцепления. Например, некоторые бренды создают в конструкции этого узла одну пружину с двумя секциями, что нужно учитывать при полной замене данного компонента (нужно заменять, когда пружина повреждена, за счет чего цепь будет вращаться, а двигатель продемонстрирует нестабильную работу).

Общие, Предписания по безопасности

  • Изображение
  • Текст

115302726 Rev. 2 7/15/10 Russian — 10

ОБЩИЕ

ПРЕДПИСАНИЯ ПО БЕЗОПАСНОСТИ

угарным газом. Поэтому никогда не запускайте двигатель в закрытом помещении. Выхлопные газы имеют высокую температуру и иногда содержат искры, что может привести к возгоранию. Ни в коем случае не запускайте машину в закрытом помещении или вблизи воспламеняющихся (огнеопасных) материалов.

Самоконтрящаяся

гайка

Самоконтрящаяся

гайка используется

для крепления режущих дисков или железных ножей.

Во время сборки затягивайте гайку в сторону, противоположную направлению вращения режущих органов. При снятии режущего органа откручивайте гайку в направлении, совпадающем с направлением движения режущих органов. (

ПРЕДУПРЕЖДЕНИЕ!

Гайка имеет

левую

резьбу.) Затягивайте гайку,

используя торцевой гаечный ключ.

Нейлоновая прокладка внутри самоконтрящейся гайки не должна быть настолько изношена, чтобы ее можно было закручивать вручную. Нейлоновая прокладка должна выдерживать усилие откручивания не менее 1,5 Нм. Гайку следует заменять

после примерно 10-кратного ее закручивания/откручивания.

Режущее оборудвание

В данном разделе указано, каким образом с помощью правильного техобслуживания и используя нужный тип режущих органов можно: ·

Уменьшить

риск отскока ножа.

·

Получить максимальную производительность.

·

Увеличить срок службы режущих органов.

ВАЖНО!

Используйте режущие органы только с рекомендованной нами защитой! См. раздел «Технические характеристики». Обратитесь к инструкции по режущим органам, чтобы проверить правильность намотки лески и правильность выбора ее диаметра. Следите за тем, чтобы зубья ножей были правильно заточены! Следуйте нашим рекомендациям. См. также инструкции на упаковке ножей. Следите за тем, чтобы ножи были установлены правильно! Следуйте нашим инструкциям и используйте рекомендуемый размер напильников.

ПРЕДУПРЕЖДЕНИЕ! Всегда

останавливайте двигатель прежде, чем выполнять любые операции с режущими органами. Они продолжают вращаться даже после отпускания рычага дросселя. Прежде, чем Вы начнете работать с режущим органом, убедитесь, что он полностью остановился, и отсоедините провод высокого напряжения от свечи зажигания.

ПРЕДУПРЕЖДЕНИЕ!

Использование несоответствующих режущих органов или неправильно заточенных ножей увеличивает риск отскока.

Комментарии

Выделить → Я нашла инструкцию для своего инструмента здесь! #manualza

Кликнуть →

Вот у деда своего, в сарае, нашел старенькую военную брошюрку, 1976 года выпуска: «Инструкция по укладке парашюта, издание второе, дополненное и исправленное».

Мануалза!manualza.ru

Регулировка Карбюратора Бензопилы Husqvarna 137

Описание процесса регулировки карбюраторов бензопил Хускварна. Главные препядствия, которые можно решить с помощью опции свойства и количества горючего.

Современные бензопилы имеют сложную систему и состоят из нескольких главных узлов, которые временами требуют обслуживания и регулировки. В этой статье побеседуем о том, как отрегулировать карбюратор

на бензопиле Хускварна.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Заморочек, решением которых может стать регулировка

карбюратора, довольно много. Регулировка карбюратора бензопилы Хускварна нужна при возникновении таких дефектов, как:

  • Завышенные обороты холостого хода;
  • Сильное дымление при работе инструмента;
  • Затруднённый пуск прохладного либо жаркого мотора;
  • Отсутствие тяги и пониженные наибольшие обороты.

Это никак не полный перечень заморочек, решением которых может стать настройка карбюратора Хускварны. В ряде всевозможных случаев, настройка свойства и количества топливной консистенции проводится после проведения полгого ремонта мотора либо в процессе планового ТО бензопилы.

Производитель Хускварна АВ советует проводить регулировку карбюратора до и после проведения обкатки.

Устройство и принцип работы карбюратора Хускварна

Для удачного проведения опции карбюратора бензопилы

Хускварна следует знать его устройство и осознавать то, как он работает. По сути все не так трудно, как кажется на 1-ый взор.

Карбюратор пилы имеет интегрированный топливный насос, который отвечает за транспортировку консистенции бензина с маслом, также диафрагму, игловатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу горючего в главную камеру и две заслонки.

Одна из заслонок создана для регулировки подачи горючего в цилиндр при нажатии на газ, она именуется дроссельной, 2-ая отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения пуска прохладной бензопилы Хускварна. В тот момент, когда оператор перекрывает с помощью воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной консистенции и повышение её подачи в цилиндр, за счет чего бензопила

запускается намного легче, чем в этом случае, когда прохладный пуск проводится в обыкновенном режиме.

READ Бензопила Штиль Первый Запуск Видео

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет горючее и предутверждает поступление воздуха в основную камеру. Нередко трудности при работе пилы могут быть вызваны недостатками конкретно этого элемента. К примеру, клапан, при неверном хранении бензопилы может залипнуть, подача горючего закончится, что сделает работу мотора неосуществимым. Также нарушения в работе форсунки могут стать предпосылкой подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, пригодится проведение ремонта либо подмена узла.

За настройку свойства и количества консистенции, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

  • Винт (L) – регулирует количество горючего в режиме низких и средних оборотов;
  • (H) – отвечает за тягу на больших оборотах и их количество;
  • (Т) – изменяет положение заслонки дросселя, тем регулирует количество топливной консистенции, поступающей в цилиндр и работу мотора инструмента в режиме холостого хода.

Винты (L) и (H) нельзя регулировать, не имея определенных познаний и опыта. Некорректная настройка свойства и количества топливной консистенции может привести к тому, что движок закончит работать либо будет работать некорректно, что приведет к его резвому износу либо даже заклиниванию.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

  1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
  2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
  3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
  4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Инструкция по эксплуатации

Предлагаем к рассмотрению полную версию эксплуатационной инструкции к цепной бензопиле Husqvarna 137: Ваш браузер не поддерживает фреймы

Для чего нужно руководство:

Знакомит новоявленного владельца техники со строением и основными особенностями инструмента.
Показывает мощностные характеристики инструмента.
Перечисляет полную комплектацию бензопилы “Хускварна”.
Представляет таблицу обслуживающих работ со всеми сроками.
Помогает выявить неполадки, понять причину их возникновения и позволяет самостоятельно их устранить.
Описывает способы настройки карбюратора.
Рассказывает как правильно отрегулировать подачу масла.
Учит основным принципам работы с бензопилой.
Особое внимание уделяется безопасности при работе и во время обслуживания инструмента.
Представляет этапы подготовки к запуску цепной пилы.
Знакомит с особенностями обкаточного периода.
Описывает алгоритм запуска бензопилы Husqvarna 137.
Поясняет процедуру приготовления топливной смеси для данной модели цепной бензопилы.

Устройство бензопилы Husqvarna

Меры безопасности при работе бензопилой:

  • Не разбирать пилу с включенным двигателем и подсоединенным высоковольтным проводом.
  • Запрещено приступать к распиловочным или обслуживающим работам, не изучив устройство бензопилы “Хускварна” 137 (где находится сапун, поршневая группа, редуктор и т. д., а также какую функции, какие они выполняют).
  • Запрещается работать с бензопилой без использования средств индивидуальной защиты (роба, перчатки, защитные очки, беруши, спецобувь).
  • Запрещается заводить пилу и с ней работать в закрытом помещении.
  • Запрещается курить вблизи работающей пилы.
  • Запрещено производить заправку бензопилы непосредственно в месте проведения распиловочных работ.
  • Не приступать к работе, не изучив методы и приемы пиления бензоинструментом.
  • Запрещено пилить концом шины — это неминуемо приводит к возникновению отдачи.
  • Необходимо обеспечить полное отсутствие посторонних вблизи участка, где ведутся распиловочные работы.

Технические и технологические особенности

Для увеличения производительности, эксплуатационной надежности и долговечности в производстве бензопильного ассортимента задействованы более высококачественные материалы. Также опыт удачного внедрения прошлых разработок, собственные конструкторские решения.

Только приобретая оригинал, можно получить полную уверенность, что мощность и другие свойства бензопилы Хускварна модели 142 управятся с поперечной, диагональной либо продольной распиловкой всех видов древесной породы поперечником до 30 см.

  • Эти характеристики определяют пригодность инструмента для заготовки древесного горючего, разделки строй лесоматериалов, формирования крон декоративных и садовых деревьев.
  • Возможность эксплуатации пилы с более маленькими и комфортными для работы в недоступных местах шинами, определяет пригодность инструмента для строительства деревянных конструкций специального и общего предназначения.
  • Работа с пилой не просит проф квалификации, нужные способности стремительно нарабатываются в процессе самой работы.

Вывод

Работу по настройке или ремонту карбюратора на бензопилах компании Хускварна можно выполнить и не имея определенного опыта. Для того чтобы сделать все правильно, необходимо соблюдать алгоритм и иметь минимальный набор инструментов. Также стоит заранее оценить свои силы и не рисковать, если вы совсем ничего не понимаете в технике. Поверьте, иногда лучше заплатить небольшую сумму мастеру, чем испортить инструмент самостоятельной регулировкой.

Владение бензопилой во многом облегчает жизнь даже любителю, а в некоторых профессиях этот инструмент фактически незаменим. Однако, как любое относительно сложное устройство, бензопила требует периодического обслуживания. Из-за несвоевременного или не самого качественного техобслуживания, а также в результате воздействия как плановых, так и чрезмерных нагрузок могут появляться разного рода неисправности. Для профессионалов перебои или нестабильная работа пилы снижает эффективность работы или может послужить причиной испорченного рабочего дня. Одной из довольно часто встречающихся неисправностей является неверная настройка карбюратора бензопилы, которая сбивается из-за неудачных попыток регулировки или смещения регулировочных винтов по иным причинам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
