Какой мощности нужен двигатель для циркулярки

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Какой двигатель выбрать, чтобы сделать циркулярку

Каждый хозяин хотел бы в гараже, на даче, в частном доме или при ремонте городской квартиры иметь устройство для работы с пиломатериалами. Но даже ручная дисковая пила стоит от 10 000 рублей. В этой статье речь пойдет о том, как изготавливается циркулярка из двигателя от стиральной машины, отслужившей срок. Такая самодельная электропила, собранная своими руками в домашних условиях, способна распускать доски пятисантиметровой толщины. При этом весит чуть больше 20 килограммов и легко перевозится в багажнике машины.

https://www.youtube.com/watch?v=5sBGdbhsLps

Циркулярная пила всегда пригодится в хозяйстве: на даче или в частном доме. Но не каждому по карману хороший дорогой инструмент, а дешевый аналог быстро выходит из строя. Выход из ситуации – изготовить циркулярную пилу своими руками. Например, можно ее сделать из двигателя от старой стиральной машины-автомат, который и выбросить жалко, и место занимает.

Рабочий мотор от стиральной машины-автомат не должен пылиться в гараже. Даже домашний мастер может найти ему применение. Мы расскажем, как изготовить самодельную циркулярку из двигателя стиральной машины.

Такой инструмент поможет напилить дров, освоить столярные работы

Однако будьте внимательны: неосторожное пользование самодельным станком может привести к неприятным последствиям. Поэтому, прежде чем браться за работу, вы должны быть полностью уверены в своих силах. Для диска размером 350 мм понадобится 1 кВт энергии для запуска

Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки

Для диска размером 350 мм понадобится 1 кВт энергии для запуска. Диск диаметром 170 мм потребует около 500 Вт. Поэтому можно поставить мотор от старой стиралки.

В стиральной машине оборотами управляет таходатчик, который контролирует модуль управления. Но к циркулярке невозможно подключить модуль, поэтому установите регулятор напряжения. Используйте схему подключения для правильной установки мотора.

Вы разобрались, какой двигатель нужен и как его подключить. Теперь рассмотрите схему конструкции циркуляционной пилы.

Основная нагрузка будет на подвижных элементах. Это:

  • вал пилы и электромотора;
  • шкив двигателя и вала пилы;
  • ремень привода.

Рассмотрим особенности каждого из них:

  1. Ремень привода не обязательно брать из стиральной машины, можно использовать другие ремни. Главное – чтобы у них были зазубрины, как у ремня клиновидного типа.
  2. На малом шкиве нужно сделать проточные борозды. За них будет цепляться ремень во время работы, что позволит избежать проскальзывания.
  3. На большой шкив приваривается диск большего размера, который не даст ремню соскочить.
  4. Для крепления дисковой пилы используют вал, куда она насаживается, а также шайбу и гайку, которыми закрепляется. Рекомендуется подобрать или взять этот комплект с заводской установки, чтобы диск был максимально надежно закреплен.

Создавая конструкцию, нужно учитывать, что рассчитана она на трехсотый диск. Конечно, сделанный своими руками циркулярный станок подходит только для бытового использования. Поэтому старайтесь не перегружать двигатель.

Зачастую такие станки хранятся во дворе, на улице, поэтому защитите электрическую часть от попадания влаги.

Станина изготавливается из металлического листа толщиной 3 мм. Перед тем, как сделать раму, подготовьте металлический уголок на 30 мм.

Как показано на фото выше, мастер установил раму в самодельные стойки из труб. Теперь есть возможность регулировать высоту устройства. Однако рекомендуется выполнять цельную раму, сваривая куски уголка между собой. Сильная вибрация со временем расшатывает крепления болтов и прочих элементов.

Предлагаем ознакомиться: Не включается стиральная машина Занусси причины

Учитывайте, что мини-циркуляционная пила отличается по габаритам. Она намного меньше обычной и может поместиться при хранении в кладовке.

Стиральная машина — это полезная вещь в домашнем хозяйстве. Однако со временем устройство выходит из строя. В стиральной машине есть элемент, который не должен просто так валяться в гараже – это мотор. Из него делают отличную циркулярную пилу.

О мощности эл. двигателя циркулярки.

#2 Сообщение Михаил Смирнов » Вс янв 04, 2015 8:17

#3 Сообщение п-авел » Вс янв 04, 2015 11:45

#4 Сообщение Борис_Б » Вс янв 04, 2015 12:24

#5 Сообщение п-авел » Вс янв 04, 2015 13:41

#6 Сообщение Борис_Б » Вс янв 04, 2015 14:05

#7 Сообщение Михаил Смирнов » Вс янв 04, 2015 15:09

#8 Сообщение п-авел » Вс янв 04, 2015 15:15

#9 Сообщение Гарик » Вт янв 06, 2015 2:12

Павел, на KS230 устанавливаются диски 50-58мм, а у Вас всего 40мм. И толщина у штатных дисков с напайками в 3 раза больше. Поэтому не удивляйтесь, при кажущейся незначительной разнице в диаметре и толщине дисков, мощности для KS230 нужно минимум в 4 раза больше, то есть 60 вт. В режиме изменяющейся нагрузки для электродвигателей берется еще коэффициент запаса 30-40%, это влияет на ресурс двигателя, вот и получается 85вт. Заточка конечно очень важна, но она не может быть постоянной в ходе эксплуатации пилы, через некоторое время все равно диск притупится, и здесь тоже надо заложить некоторый запас в мощности двигателя, чтобы он дотянул до следующей заточки. Промежутки между заточками не могут быть слишком малы- для комфортной работы нужно разумное время.

Большая самодельная циркулярная пила

На стадии производства рамы для верху пилы намного лучше использовать металлический уголок шириной двадцать пять мм. Здесь прямоугольник, который будет представлять собой каркас верха самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться семнадцать мм, а высота составлять примерно 5,4 м.

Позже на раме необходимо укрепить два уголка, на каких позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, Вы, применяют хомуты. Лучшим образом, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы можете с легкость не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами не сепаратором. Дополнительно подумайте нарезать резьбу в конце вала, чтобы дальше была возможность установить у него режущий диск.

Устройствоциркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость не надежность. Поэтому на стадии производства одной из рамы нужно взять уголок шириной двух или более сорок мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, где в ближайшем будущем будет держатьсядвигательсамодельной циркулярки. Наиболее подходящим двигателем дляциркулярной пилы, изготовленной в кустарных условиях, является асинхронный трехфазный мотор, с мощностью в размере 1,5 кВт не с одна тысяча пятьсот оборотами в минуту. Ручей шкива должен иметь необыкновенно общирный размер, примерно восемьдесят мм, не насаживать его следует непосредственно на сам вал. Кроме того, вам потребуется приварить к раме довольно небольшую металлическую площадку, на какой Ручной сварочный экструдер своими руками

Для чего нужна циркулярная пила

До работ, нужно найти главные задачки распиловочного станка. Если для вас необходимо просто напилить дрова на зиму, либо создавать простые плотницкие работы вроде производства забора – довольно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.

Очевидно, ни о какой безопасности и функциональности при использовании такового устройства не может быть и речи

В неких схожих «моделях» находится вал для закрепления ножей рубанка либо фуганка. Обычно, из уголка либо швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и с помощью шкива вращающий момент передается на диск. Тщательно обрисовывать технологию производства подобного станка не имеет смысла.

Другое дело, если вы желаете создавать столярные работы. В данном случае нужен координатный стол с направляющими, которые фиксируются под различными углами. Так как на таковой стационарной пиле можно работать с заготовками малого размера – нужно позаботиться о безопасности оператора. Лучше предугадать регулировку скорости вращения и возможность легкой смены дисков с различными поперечниками.

Непременно над диском установите защитный кожух, а крутящиеся части привода закройте крышками. Пусковое устройство оснащается аварийным выключателем, а кнопка «стоп» располагается в доступном месте и делается большого размера.

Вопрос торцевания

Такое устройство можно сделать самостоятельно по предложенной технологии:

  1. Собирается основание. К верхней зоне фанеры с параметрами 1,8 х 30 х 122 см приклеиваются две параллельные планки 2,5 х 5 см. Они притягиваются шурупами.
  2. К ним крепятся уголки (их материал – алюминий). Метод крепежа – шурупы с потайной головкой. Угол крепежа – 90 градусов. Крепление происходит параллельно на расстоянии, идентичном ширине основы пилы.
  3. Инструмент настраивается так, чтобы подпилить планки на маленькую глубину в основании.
  4. Устройство фиксируется струбцинами. Под уголки помещается заготовка. Делается пропил.

Предлагаем ознакомиться: Работы в деревянной бане

Если пила плохо идет, этот участок можно промазать парафином, но тонким слоем.

Как повысить срок службы

Реле обеспечивает плавный пуск и остановку циркулярки, за счет чего снижает пусковые токи. Это защищает сеть от кратковременного скачка нагрузки, и уменьшает износ электродвигателя. Таким образом фактический срок эксплуатации увеличивается на 2-3 года. Функциональность защитных реле отличается, но большинство из них защищают от частых сетевых проблем:

  • «Скачков» напряжения, если на одной из фаз перекос;
  • Обрыва фазы;
  • Резкого увеличения мощности из-за поломки;
  • Повреждения или пробоя изоляции токоведущих частей;
  • Замыкания обмотки статора на заземление, при работе.

Установив реле защиты или один из частотных преобразователей, Вы обезопасите двигатель от выхода из строя вследствие возникновения одной из проблем, что случается достаточно часто. В таких случаях обычно перегорает обмотка, а заменить ее сложно и дорого. Проще поставить защитное реле, и не рисковать.

Вместо него подойдет также устройство плавного пуска (УПП), обеспечивающее плавный пуск электродвигателя. За счет изменения частоты синусоиды, обороты плавно увеличиваются до номинальных и также плавно снижаются после выключения.

Исходя из того, что УПП стоит от 50$ его нецелесообразно ставить на старые и дешевые китайские двигатели за те же 50$. Тем не менее это отличное решение для более ценных аналогов, которое увеличит их «срок жизни» в два раза.

Источник



Компактная мини-циркулярка NEWONE 766P-L

Добрый день! Очередной отзыв на китайский инструмент: компактную циркулярную пилу NEWONE. В общем иногда, на досуге, я делаю мебель (не в промышленных масштабах, а чисто для себя и семьи) или просто какие либо поделки из дерева (например, тумба для обуви в планах). Распил больших деталей я всегда заказываю в магазине, а вот когда речь заходит о маленьких приходится пилить дома лобзиком, что не совсем удобно. Так как 20 см еще можно распилить прямо, а больше уже надо тратить ну очень много времени на распил. Вот поэтому я и задумался о покупке мини циркулярной пилы.

На Aliexpress такую пилу. Обошлась она мне в 54$ с бесплатной доставкой до Минска.

Посылку доставили прямо домой курьером.

Я заказывал минимальную комплектацию:


— Пила — Боковой упор — Диск 115мм, 24 зуба — Шланг для пылесоса — Шестигранник — Инструкция (полностью на Китайском языке)

Характеристики:

Ручка удобная, можно держать и работать одной рукой. Достаточно массивный редуктор (пластиковый) и кожух.

Клавиша включения «качелька». Клавиша включения имеет блокировку. Сначала нужно откинуть флажок, затем нажать на клавишу.

На пиле установлена лазерная направляющая. При первичном включении она была сбита. Регулируется достаточно легко.

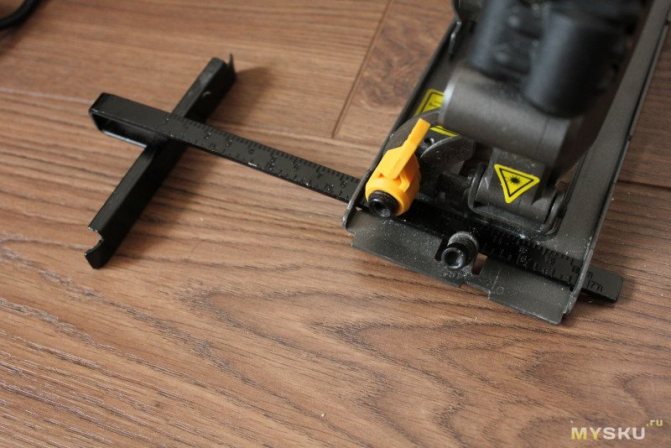

На пилу можно установить боковой упор.


На ограничительном упоре деления линейки метрические.

Пила оснащена держателем ключей шестигранников на проводе. Ключ большой и мешает руке при хвате.

Из под кожуха предусмотрен отвод — для подключения пылесоса. Убирает 95% опилок, вокруг чисто, и не закрывает линию реза опилками.

У пилы можно выставлять глубину реза, а так же угол наклона диска. Максимальная глубина пропила 43 мм при 90 градусах и 28 мм при 45 градусах.

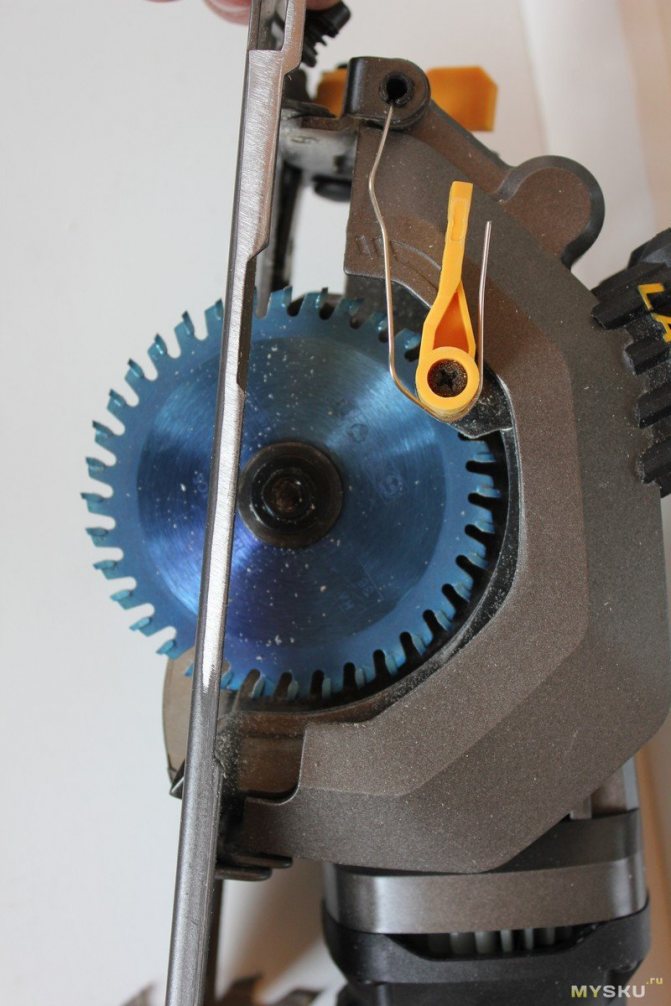

В комплекте идет диск на 115 мм. Посадочное отверстие 10 мм. Толщина диска 1,2 мм.

У себя в рознице такие диски найти сложно, придется заказывать на Ali. Для пробы заказал диски на 85 мм с 30 и 36 зубьями.


Диски смотрятся как игрушечные. Кожухом не закрываются.

Чистота реза не сильно отличается от диска на 24 зуба.

Внутрянка

Для более комфортного использования я сделал направляющую для пилы. Получилось некое подобие торцовочного станка.

Получается торцевать доски, бруски толщиной до 40мм. Также можно торцевать мебельные щиты до 50 см.

Также удобно делать пазы.

С этой направляющей можно использовать мой кромочный фрезер Lomvum, т.к. ширина платформ у них одинаковая.

Направляющая

Для направляющей мне понадобился: — Мебельный щит 60*40 см — 4 алюминиевых уголка — брус 4*4 см. — саморезы https://www.youtube.com/watch?v=8_qRME7N2cQ

Пила мне понравилась. Работать с ней удобно одной рукой. Рез получается аккуратный. Если использовать параллельный упор или направляющую — вдвойне удобнее. Отлично подходит для распила листовых материалов: ламинат, фанера. В отличие от лобзика, рез не «гуляет». Приличная глубина реза в 43 мм и 28 мм при 45 градусах. Но трудно найти диски именно 115мм с посадочным отверстием в 10мм.

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.

Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

  1. Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
  2. Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Популярное: Как выбрать циркулярную пилу для дома — анализ различных моделей

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео

Варианты изготовления станка для работы по дереву

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.

Наиболее распространенными вариантами привода являются:

  • привод от ручной дисковой пилы;
  • станок с мотором от стиральной машинки.

Как сделать стационарный распиловочный станок — пошаговое руководство

При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:

  • деревянные бруски;
  • лист OSB или фанеры;
  • крепежные метизы;
  • дрель с набором сверл;
  • ручная дисковая пила.

В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:

  1. Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
  2. По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
  3. Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
  4. Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
  5. В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
  6. Короб фиксируется со столом при помощи металлических уголков и шурупов.
  7. Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
  8. После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.

Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.

Самодельный отрезной станок с приводом от стиральной машинки

Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.

Распиловочный станок из дрели в домашних условиях

Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.

Петрович

Выбор пользователей

Магазин строительных инструментов Петрович был основан в 2003 году. Они известны как торговый дом со строительными материалами, сантехникой, спецодеждой, дверьми и электротехническим оборудованием. Стоимость доставки в пределах страны начинается от 150 рублей до пункта выдачи заказов. Компетентная служба поддержки всего поможет с возникшими вопросами.

В Петрович продают строительные инструменты популярных мировых брендов: Bosch, DeWalt, Black & Decker, Hitachi и Karcher. В наличие на полках магазина есть широкий выбор инструментов для начинающих и профессионалов. Дрели, шлифмашины, краскопульты, дисковые пилы и рубанки – низкие цены с возможностью заказать онлайн с доставкой на дом.

Петрович гарантирует качество товара и предоставляет необходимые сертификаты. Если покупка не подошла, можно вернуть товар в интернет магазин в течение 180 дней. С приходом лета становятся актуальными садовые инструменты: газонокосилки, триммеры, бензопилы, сварочное оборудование и генераторы для работ на даче или огороде.

Самодельная циркулярка

Ruddyu » Пн мар 30, 2009 21:56

xxxxxxxxx » Вт мар 31, 2009 9:18

Борис_Б » Вт мар 31, 2009 9:38

xxxxxxxxx » Вт мар 31, 2009 10:26

Hedgehog » Вт мар 31, 2009 14:51

Наверное затем, что многие не осознают истинного значения «оборотов» И обороты становятся самоцелью без какой либо привязки к инструменту.

Экспертов — как грязи. Моделистов маловато. Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы. Очная школа классического судомоделизма: Здесь, на форуме, Facebook

xxxxxxxxx » Вт мар 31, 2009 15:27

Hedgehog » Вт мар 31, 2009 15:41

Экспертов — как грязи. Моделистов маловато. Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы. Очная школа классического судомоделизма: Здесь, на форуме, Facebook

Борис_Б » Ср апр 01, 2009 2:29

Sarasen » Ср апр 01, 2009 12:06

Tyjn » Чт апр 02, 2009 22:25

При строительсве «Паллады» наступил период заготовки дров, реек на бархоут и т.д., достал из шкафа станочек «Умелые руки», но нигде не смог найти родной столик для циркулярки. Пришлось включить голову и руки и за пару часов слепить такой вариант. Работает с родным диском так и с фрезами ф40*10*06 и Ф47*16*0.8—1,5. Режет прекрасно.

igor67 » Сб апр 04, 2009 20:23

Hedgehog » Сб апр 04, 2009 20:36

А перевести? И растолковать.

Экспертов — как грязи. Моделистов маловато. Не надо мне рассказывать, что я делаю неправильно. Покажите, как это делаете вы. Очная школа классического судомоделизма: Здесь, на форуме, Facebook

FreeLander » Вт апр 07, 2009 21:22

Кто сейчас на конференции

Сейчас этот форум просматривают: Majestic-12 и гости: 2

Создано на основе phpBB Forum Software phpBB Group Русская поддержка phpBB

Осваивая мастерство выполнения точных и аккуратных распилов с помощью циркулярной пилы, начните с подбора хорошего диска. Правильная рабочая оснастка позволит качественно и быстро отрезать различные материалы, снизит потери на отходы и сведет к минимуму риск травматизма.

Цельнометаллические диски встречаются уже редко, хотя и неплохо зарекомендовали себя ранее в любительских мастерских. Тупятся быстро, впрочем, их несложно точить самостоятельно, а выдерживают они множество переточек. Пильные круги с твердосплавными зубцами дороже, их режущие кромки восстанавливать сложнее. Зато «ходят» дольше, пилят качественнее и оправдывают потраченные средства до замены на новые даже без заточки.
