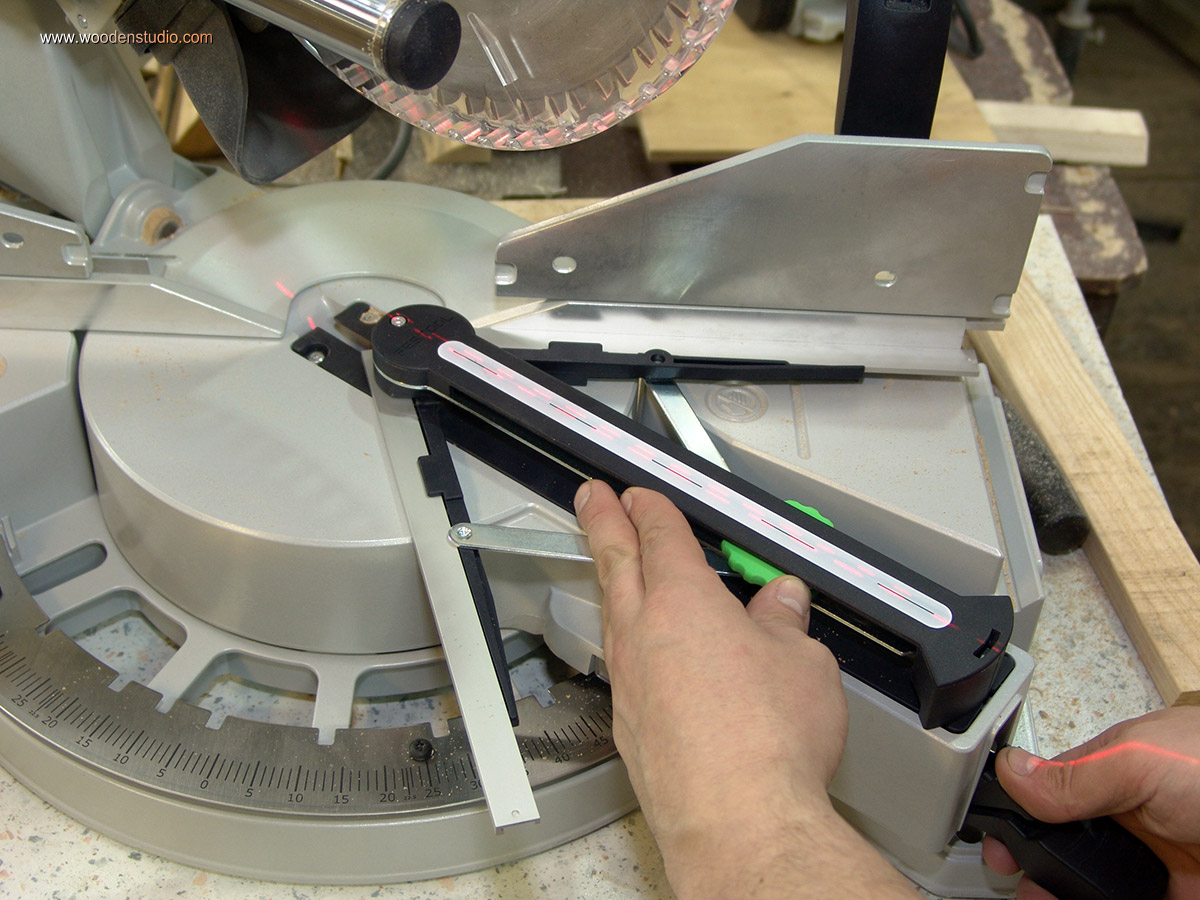

Как выставить угол на торцовочной пиле

Что понадобится для изготовления?

Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.

Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.

Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:

• Не хрупкая, как ДСП, не гнется, как ДВП.
• Не коробится, как дерево.
• Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
• Под крышей, без попадания влаги, служит достаточно долго.

Кроме фанеры, потребуется:

• Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
• Деревянные бруски или металлические уголки для соединений, шарнирного узла.
• Ось шарнира (шпилька, длинный болт, шайбы, гайки).

Из инструмента обязательно потребуются и могут потребоваться:

• Пилящий инструмент (ножовка, лобзик, циркулярная пила).
• Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
• Сверла нужного диаметра.

Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.

На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.

Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим чертам и бывают обыденного (обыденного) либо комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обыденных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения легких перемещений основных частей пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

А дополнительно, принципной функциональной особенность наличие протяжки, также расширяющей возможности используемого оборудования.

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие древесные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Критерии выбора торцовки

При выборе инструмента следует учитывать ее назначение, безопасность, вес и размеры, а также диаметр рабочих дисков.

Назначение. Устройство с протяжкой подойдет профессионалам, которые часто нарезают широкие заготовки. Если оно нужно вам от случая к случаю, вам хватит обычной бытовой торцовки. Здесь следует отметить, что профессионалы редко выбирают аппараты, сочетающие в себе возможности торцовочной и дисковой пилы. При таком совмещении одна из функций (а то и обе) часто оказывается неэффективной. Комбинированные приборы популярны среди любителей, поскольку значительно экономят место. Также следует учитывать, что у профессионального и бытового устройства скорость вращения резака одинаковая. Но мощность у первой выше, поэтому ей требуется больше энергии.
Безопасность. Даже самый дешевый инструмент должен обладать защитным кожухом. Не повредит и функция блокировки случайного пуска.
Вес и размеры. Торцовка — мобильный инструмент, поэтому ее масса должна быть в пределах разумного. Чем выше мощность прибора, тем он тяжелее и больше.

Работа торцовочной пилой

Итак, для начала работы с инструментом нужно вначале занять правильное рабочее положение, став возле стола лицом к направлению распила. При этом нужно стать в стороне от пильного диска, для того, чтобы стружка не попадала на Вас. Следует понимать, что обрабатывать слишком короткие заготовки не стоит, так как их сложно надолго закрепить в неподвижном положении.

При распиле широких или длинных заготовок нужно применять опорные роликовые стойки. Убедитесь перед включением пилы, что защитный кожух находится в правильном положении и нажав на выключатель на внутренней стороне рукоятки начинайте работать. Не начинайте пилить заготовку опустив неработающий диск вниз, при включении заготовку может вырвать и отбросить в пользователя.

Для торцевания различных по ширине заготовок можно использовать распил с использованием и без использования функции выдвижения головы. Кстати, конструкция торцовочной пилы в данном варианте предусматривает плавную установку головы пилы под углом от – 460 до + 460.

А вот для рекомендации для комбинированного распила под углом: выберите необходимое положение головы пилы и упора заготовки для такого распила под углом;

Если в процессе нужно будет заменить пильный диск, делать это следует следующим образом. Нормальный диск должен соответствовать указанным техническим характеристикам, рекомендуем всегда тщательно это проверять. Отключите станок от сети питания. Снимите защитный кожух диска пилы, для чего освободите оба винта его крепления и отведите кожух вверх. Разблокируйте вал пилы с помощью клавишного блокировочного выключателя вала пилы и освободите прижимной винт пильного диска, применяя для этого гаечный ключ.

Далее снимите наружный фланец и замените пильный диск. Но перед тем как его установить требуется почистить фланец. Затем снова установите его в рабочее положение и затяните с помощью гаечного ключа прижимной винт. Установите защитный кожух на место.

Работа торцовочной пилой

Обзор популярных моделей

Наиболее популярные модели, по отзывам пользователей, в различных ценовых категориях сведены в следующую таблицу. Стоимость приведена, по состоянию на II квартал 2021 года, при реализации инструмента через специализированные торговые сети.

торговые сети.

Модель	Категория	Средняя цена (по состоянию на май 2021 г.), руб.	Рейтинг, по мнению нашей редакции	Количество баллов оценки
«ЗУБР ЗПТ-210-1400 Л»	Бюджетные модели	4 500	1	9,9/10
«Калибр ПТЭ-1200/210М»	4 000	2	9,8/10
«Metabo KGS 216 M»	Средний класс	17 200	1	9,9/10
«Bosch PCM 7»	12 500	2	9,8/10
«Makita LH1040F»	Премиум-класс	28 000	1	9,9/10
«Metabo KGS 315 Plus»	55 000	2	9,8/10

Выбор торцовочной пилы – это ответственный момент для неискушённого

Выбор торцовочной пилы – это ответственный момент для неискушённого пользователя, поэтому отзывы опытных потребителей и советы специалистов будут способствовать принятию правильного решения.

Устройство и функциональные возможности торцовочной пилы

Устройство обрезки легко понять из рисунка, на котором показаны основные компоненты инструмента. Все остальное. Просто дополнения, которые не меняют принцип работы, а только улучшают функциональность и удобство использования.

1. Ручка с кнопкой питания. 2. Он пил клинок 3. Защитное покрытие. 4. Зажим для крепления заготовки.

Пять. Акцент на подготовку. 6. Механизм крепления стола под заданным углом. 7. Шкала регулировки горизонтального угла. 8. Стол.

Девять. Механизм регулировки вертикального угла. Десять. Пылеулавливатель. Одиннадцать. Двигатель. 12. Неси ручку.

Основными элементами торцовочной пилы являются электродвигатель и пильный диск из высококачественной высокопрочной стали. Мотор, пила и редуктор, который их соединяет, составляют функциональный блок, имеется ручка с тумблером.

Весь блок прикреплен к основанию. Кровати, на которой находится пиломатериал. На основании фиксируется поворотный стол, который подается при установлении угла реза, а упор. Станины относительно дорогих приборов изготовлены из прочных и легких алюминиевых или магниевых сплавов, что обеспечивает не только надежность основы, но и мобильность всего инструмента за счет снижения веса.

Функциональный блок соединен с кроватью посредством шарнирной ручки с помощью пружинного шарнира. Обратная рука называется маятником, а пилы этого типа называются маятником.

Маятник обеспечивает движение рабочего модуля. Чтобы сделать разрез, опустите рычаг, «заглушая» пилу в неподвижной заготовке (для беспрепятственного распила в повороте станины есть прорезь). Это самая простая версия пилы для резки. Как правило, все современные модели оснащены механизмом вращения рабочего стола вместе со всеми механизмами в горизонтальной плоскости.

Таким образом, направляющие и элементы стола остаются неподвижными, а сам инструмент меняет свое положение в горизонтальной плоскости. Использование такого инструмента дает больше возможностей для облицовки.

Комбинированные пилы имеют еще один шарнир, который позволяет вращать рычаг относительно вертикальной оси (то есть для таких пил угол резки можно менять в двух плоскостях). Часто вращение вокруг горизонтальной оси допускается только в одном направлении. Напротив электропривода.

Но есть модели, которые позволяют наклоняться в обоих направлениях.

Такие технические решения многократно расширяют перечень функциональных возможностей инструмента. Наклонная по отношению к вертикальной резке позволяет обрабатывать заготовку с высоты, превышающей активный радиус диска.

Ширина пропила относительно мала, особенно при работе под углом или наклоном. Например, средняя маятниковая пила с 10-дюймовым лезвием режет прут 95 × 95 мм или доску 69 × 135 мм под прямым углом (при установке любых других углов допустимый размер заготовки уменьшается). Другими словами, торцовочная пила подходит не только для продольной резки, но и для поперечной резки широких деталей.

Для увеличения ширины резки пила оснащена функцией тяги. При обрезке с помощью этой функции рабочий блок перемещается не только вокруг оси шарнира, но и вдоль косильной лески резки оплетки вдоль направляющих стержней, благодаря чему максимальная ширина резки под углом 90 ° увеличивается с 80-180 мм до 280.340 мм. Такие инструменты называются бензопилами с пилами или пилами с горизонтальным движением.

READ Заточка Дисковой Пилы По Дереву

В этом случае механизмы перемещения пилы вдоль заготовки различаются в зависимости от производителя и модели устройства.

Как сделать торцовку из циркулярки?

Если у вас нет возможности или желания приобретать уже готовую торцовочную пилу, то такое приспособление можно изготовить самостоятельно. Однако сделать совсем с нуля его не получится. Исходной конструкцией должна стать циркулярная пила ручного типа и чертежи.

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

При изготовлении короба важно предусмотреть, чтобы он не смещался. Зачастую его крепят к рабочему столу с помощью специальных струбцин (инструмент, использующийся для фиксации)

Далее сверху на полку нужно прикрутить изготовленное основание под пилу.

Важно: при прикреплении основания необходимо соблюдать угол в 90 градусов, в противном случае вы не сможете выровнять подошву пилы. По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит

Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить леску реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Плюсы и минусы

У самодельных торцовочных пил имеются как положительные, так и отрицательные свойства.

К преимуществам самодельных агрегатов можно отнести ряд характеристик.

• На создание торцовочного станка понадобится вложить на порядок меньше денежных средств, чем в приобретение промышленного снаряжения для торцевания древесины, труб, пластика и прочего. Ориентировочно специалисты на переоборудование углошлифовальной машины в торцовку вкладывают от 500 до 1000 рублей.
• Вы имеете возможность самостоятельно подобрать рабочие характеристики для будущего торцевого станка. К подобным параметрам причисляют габариты рабочей поверхности, мощность электрического двигателя, диаметр дисков, глубину пропила и другое.
• Изготовленные приспособления обладают незамысловатой конструкцией. По той причине, что вы самостоятельно собирали и разбирали приспособление, сложностей с поиском поломок не появится.

Имеются и минусы, в числе которых особо отличаются несколько факторов.

• Для самодельных агрегатов, как правило, употребляют старые, бесполезные материалы, инструменты и приспособления. Это отрицательно сказывается на качестве, сроке эксплуатации.
• Они не очень часто обладают большой мощностью.
• В отдельных ситуациях экономия на приобретении промышленного образца становится надуманной, потому как масса денежных средств расходуется на ремонтные работы, переоборудование, профилактические мероприятия самодельного агрегата.
• Вы подвергаете себя риску, с точки зрения собственной безопасности, используя самодельную торцовку.

Располагая углошлифовальной машиной, ручной циркулярной пилой по дереву и металлу, вы свободно сможете сделать домашний станок. Руководствуйтесь инструкцией, соблюдайте правила техники безопасности.

В обязательном порядке учтите присутствие защитных ограждений, так как работа на подобных станках не совсем безопасна.

Как сделать торцовочную пилу своими руками, смотрите в видео ниже.

Как выбрать торцовочную пилу

Торцовочные пилы различаются по техническим характеристикам и могут быть простого (обычного) или комбинированного типа, что несколько расширяет их функциональность.

Отличие комбинированных моделей от обычных заключается в том, что их конструкция предполагает возможность трансформации торцевой пилы в циркулярную путём выполнения несложных перемещений основных элементов пилы.

Модель «Зубр ЗПТ-255-1800» с ременной передачей и протяжкой

Кроме этого, важной функциональной особенностью является наличие протяжки, также расширяющей возможности используемого оборудования. Пила торцовочная с протяжкой

Пила торцовочная с протяжкой.

Для стационарной установки лучше использовать модели, имеющие функцию протяжки, позволяющей обрабатывать широкие деревянные заготовки.

Универсальная торцовочная пила модель «Makita Lh1040»

Советы по выбору обычных и комбинированных моделей

Для того чтобы сделать правильный выбор и учесть все нюансы, связанные с особенностями использования подобного оборудования, необходимо прислушаться к советам опытных пользователей, которые можно сформулировать следующим образом:

1. Инструмент должен соответствовать его предназначению − не стоит покупать дорогую и мощную модель, если предполагается ею пользоваться периодически и в личных целях.
2. В таком же ключе следует рассматривать и наличие дополнительных опций, увеличивающих стоимость модели, но не используемых при небольших объёмах работы.
3. Наличие средств защиты и безопасности − важный момент при выборе торцовочной пилы, т.к. при неправильном использовании можно легко получить травму, работая на подобном оборудовании.
4. В связи с тем, что мощность и вес связаны между собой напрямую, то при необходимости выполнения работ разъездного характера лучше выбрать менее мощную модель, но обладающую меньшей массой.
5. Размер пильного диска и наличие протяжки определяют технические возможности инструмента по обработке используемого материала.
6. Станина должна быть достаточно тяжёлой, чтобы зафиксировать пилу в месте выполнения работ, а поворотный стол и упоры должны обеспечивать надёжную фиксацию обрабатываемого материала.

Рекомендации по выбору торцовочных станков по дереву

Торцовочный станок по дереву марка «Makita LF 1000»

При выборе модели, предполагающей стационарную установку и работу в интенсивном режиме, следует обратить внимание на следующие моменты:

• мощность и вес в этом случае не являются основополагающими критериями выбора, а наиболее важным показателем будет скорость вращения шпинделя, от которого зависит чистота реза;
• в обязательном порядке на стационарно устанавливаемом инструменте должны быть все виды защит от токов короткого замыкания и перегрева электрического двигателя;
• размер пильного диска должен быть максимально возможным, что позволит расширить возможности устройства;
• наличие механизма протяжки необязательно, но крайне желательно, т.к. это также отражается на функциональности и производительности инструмента;
• оснащение дополнительными опциями должно только приветствоваться, т.к. это также положительным образом отражается на трудоёмкости выполняемых операций на подобном оборудовании.

Рекомендации по выбору торцовочных пил по металлу

Торцовочная пила по металлу модель «Metabo CS 23-355»

Основные критерии выбора для пил, предназначенных для резки металла, те же, что и для аналогов, предполагающих работу с деревянными заготовками, но, кроме этого, следует помнить, что:

Для работы с различными видами металла используются разные типы дисков, поэтому на их назначение и размер посадочного, а также наружного диаметра следует обращать особое внимание.
Чем более широкие заготовки из металла предстоит обрабатывать, тем большего размера должен быть диаметр пильного диска.
Защитный кожух должен полностью закрывать диск во время работы.
Наличие ограничителя по глубине реза расширяет возможности станка.
Более мощный электрический двигатель обладает большей производительностью и меньше нагревается во время работы.

Как сделать торцовку из циркулярки?

Если у вас нет возможности или желания приобретать уже готовую торцовочную пилу, то такое приспособление можно изготовить самостоятельно. Однако сделать совсем с нуля его не получится. Исходной конструкцией должна стать циркулярная пила ручного типа и чертежи.

Итак, для того чтобы своими руками в домашних условиях изготовить торцовку, вам необходимо сделать короб, который будет выполнять функцию основания. В качестве сырья для изготовления короба можно использовать ДСП (древесно-стружечную плиту).

В процессе сбивки и сборки короба специалисты рекомендуют использовать конфирматы, состоящие из 1-го элемента – они по своей сути являются обыкновенными стяжками для соединения деревянных деталей. Финальный короб для основы под торцовку должен иметь форму буквы «П».

При изготовлении короба важно предусмотреть, чтобы он не смещался. Зачастую его крепят к рабочему столу с помощью специальных струбцин (инструмент, использующийся для фиксации)

Далее сверху на полку нужно прикрутить изготовленное основание под пилу

Далее сверху на полку нужно прикрутить изготовленное основание под пилу.

Важно: при прикреплении основания необходимо соблюдать угол в 90 градусов, в противном случае вы не сможете выровнять подошву пилы. По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит

Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента

Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы

Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы

По обеим бокам посредством саморезов надо закрепить небольшие отрезки древесно-стружечных плит. Благодаря такой манипуляции вы отрегулируете положение подошвы инструмента. Следующий шаг преобразование циркулярки – ее фиксация. Причем делать это стоит с использованием все тех же струбцин, а также можно применять барашковые зажимы.

Далее следует переходить к установке так называемого столика. Его стоит фиксировать неподалеку от основания стола. Однако учтите, что в процессе осуществления данной деятельности вы уменьшаете разрез по глубине на 1,5 сантиметра, поэтому старайтесь как можно ближе класть профиль по отношению к пильному элементу.

После проведения выше описанных манипуляций можно приступать к проведению тестового реза – вы должны получить линию реза на основе упора. Если так и получилось, то вы все сделали верно.

Как видите, из циркулярной ручной пилы вполне возможно изготовить торцовочный инструмент. Главное при этом – строго следовать инструкциям и рекомендациям, а также приложить немного сил и проявить терпение.

Как правильно отрезать потолочный плинтус под углом в 45

Угловые элементы для потолочного плинтуса легко подрезаются на стусле и вручную. В первом случае понадобится стусло и ножовка, а во втором – карандаш и ножовка/нож по картону. Полотно ножовки должно быть хорошо заточено, чтобы не пришлось думать, чем замазать сколы и шероховатости на срезе.

Подрезаем угол при помощи стусла

Берем полиуретановый потолочный плинтус. предназначенный для левой или правой стороны угла. Прислоняем его к будущему месту монтажа так, чтобы противоположный от угла конец отрезка в край уже наклеенного молдинга. В месте, где нижняя кромка потолочного плинтуса соприкасается с вершиной угла стены, ставим точку карандашом или наклеиваем кусочек изоляционной ленты. Повторяем эти действия со вторым отрезком.

Как срезать угол потолочного плинтуса, внешний:

• Левую заготовку располагаем в стусле слева направо, прижимая к краю, ближнему к себе. Метка вершины угла должна совпасть с крайней левой прорезью в этом же крае
• Правую заготовку располагаем справа на лево, прижимая к ближнему краю. Метка вершины угла – к крайней правой прорези.

Как запилить потолочный плинтус на внутренний угол? Все очень просто, действия будут точно такими же, только меняется расположение метки вершины угла. Тут наоборот: для левого отрезка – крайняя правая прорезь, а для правого – крайняя левая. Готовые потолочные галтели надо совместить, а затем посмотреть стыки на свет – щелей быть не должно. Если они совсем маленькие, то правка не нужна, можно обойтись заделкой шпаклевочным материалом после монтажа.

Как сделать угол потолочного плинтуса: расположение заготовки в стусле

Важно: иногда углы имеют слишком большие отклонения от стандартных 45 градусов, и простое стусло для потолочного плинтуса становится бесполезным – можно прирезать лишнее. Выходом станет приобретение поворотного инструмента, но стоит он не дешево и это приобретение «на один раз» будет нерациональным. В таком случае можно обойтись методом пересекающихся точек

В таком случае можно обойтись методом пересекающихся точек.

Как резать углы потолочного плинтуса без стусла

Если вы задумались, как правильно запилить потолочный плинтус без стусла, то следующая информация будет вам полезной. Берем правый отрезок потолочного плинтуса из пенопласта, прикладываем на место монтажа и отчерчиваем по его верхнему краю линию на потолке. Она должна заходить за точки вершин углов примерно на 5 см. Проделываем то же самое с левым отрезком и ставим точки в местах пересечения линий. Потолочные плинтусы поочередно прикладываем на место и переносим на них получившиеся отметки.

С верхней частью потолочных молдингов мы разобрались, теперь переходим к нижней. Тут все просто, нужные нам отметки – это вершины углов. Отмечаем их местоположение точками на нижних краях левого и правого потолочного плинтуса. Далее надо соединить точки на молдингах – это и будет линией обрезки. Этот способ поможет справиться даже с самыми кривыми углами. Подгонка, скорее всего, не понадобится, а если это и случится, то она будет минимальной.

Как отрезать потолочный плинтус без специального приспособления: на фото видны пометки для метода пересекающихся точек

Важно: описанные здесь работы требуют выставления отметок на поверхностях. Поэтому сначала надо приступать к вырезке и подгонке потолочного плинтуса, и уже потом думать о том, как клеить обои. Либо, если вы хотите крепить плинтус а поверх обоев, разметку и подрезку делаем до чистовой отделки, а поклейку уже после нее

Либо, если вы хотите крепить плинтус а поверх обоев, разметку и подрезку делаем до чистовой отделки, а поклейку уже после нее.
