Как выполняется ремонт шуруповерта без помощи специалиста

Поломки в механической части — как устранить

Неисправности в механической части инструмента обнаружить легче, чем в электрической составляющей. Это связано с тем, что любые механические дефекты слышны. К основным признакам механических неисправностей рассматриваемых устройств относятся:

  1. Возникновение посторонних звуков
  2. Вибрация и бой зажимного патрона
  3. Слышна работа двигателя инструмента, однако патрон не вращается

Чтобы починить прибор, и устранить механические неисправности, понадобится, прежде всего, разобрать корпус. Зная устройство шуруповерта, не будет трудно устранить возникшие поломки в механической части. Если возникают посторонние звуки, что говорит о причине износа втулок и подшипников якоря мотора, то эти элементы нужно заменить. При износе подшипника и втулок нужна их замена, но для начала эти детали надо купить. При покупке могут возникнуть трудности, так как найти запчасти на устаревшие модели инструментов практически невозможно.

Это интересно! Перед тем, как ставить новый подшипник, следует его хорошо обработать смазочными веществами, например, Литол-24 или Солидол, а еще лучше специальными смазками.

Кроме выхода из строя подшипника, на шуруповерте может поломаться редуктор. К ряду неисправностей данного устройства относятся:

  1. Вал редуктора искривляется от воздействия больших нагрузок
  2. Рабочие поверхности шестерней изнашиваются
  3. Изломывается штифт, на котором крепятся сателлиты
  4. Изнашивается подшипник или опорная втулка редуктора

Чаще всего из строя выходит именно редуктор, а точнее, его составные детали — зубчатые колеса. Причинами выхода из строя редуктора являются:

  1. Неправильная эксплуатация инструмента
  2. Сильные нагрузки, на которые не рассчитан прибор
  3. Отсутствие смазки
  4. Материал, из которого изготовлены устройства

Если шуруповерт «старой закалки», то есть его редуктор состоит из стальных шестеренок (вместо пластиковых), то целесообразно его отремонтировать, чем покупать новый. Для этого прибор нужно разобрать, произвести его осмотр и отыскать причину неисправности. При ремонте редуктора требуется очистить механизм и детали от устаревшей смазки, и нанести новые смазочные вещества. Если имеются поврежденные шестеренки, то их нужно заменить. Не спешите утилизировать неисправные зубчатые колеса, так как понадобится купить точно такие детали (возьмите их в качестве шаблона).

Это интересно! Если на инструменте установлены пластиковые шестерни, то менять их на стальные не рекомендуется. Причина заключается в том, что пластиковые шестерни под воздействием больших нагрузок ломаются, что уберегает двигатель от сгорания. Если на устройстве с завода установлены металлические шестеренки, то это говорит о том, что двигатель имеет большой запас мощности.

Чтобы при самостоятельном ремонте механической части шуруповертов не возникало лишних вопросов, ниже есть таблица, в которой указаны основные признаки механических неисправностей, а также способы их устранения.

Признаки неисправности инструментаСпособы устранения неисправности
Возникновение посторонних звуков и гулаЕсли при работе инструментом начинают появляться посторонние звуки, то это говорит об износе подшипников. Для устранения поломки нужно проверить целостность подшипника якоря мотора и редуктора. Если подшипники исправны, надо также проверить целостность втулок, так как они также изнашиваются. Чаще всего изнашивается опорная втулка вала подшипника
ВибрацияИскривление редукционного вала, что способствует возникновению сильного биения и вибраций. Для решения проблемы нужно разобрать корпус, оценить поломку и принять соответствующее решение о замене детали
Возникает бой зажимного патронаЕсли обнаруживается биение патрона, то нужно проверить качество его фиксации. Крепится деталь болтом, который находится внутри детали (чтобы увидеть болт, следует развести губки). Для завинчивания патрона, болт надо вращать не в правую, а левую сторону, так как он имеет обратную резьбу
ЗаклиниваниеЕсли заклинил инструмент, о чем говорит работа мотора, но при этом патрон не вращается, то нужно разбирать корпус и проверять целостность редуктора. Заклинивание инструмента говорит о смещении сателлитов, нарушении целостности зубчатых колес или нарушение целостности подшипника. Чтобы устранить поломку, нужно разобрать шуруповерт и найти причину заклинивания
Трещит и прокручивается на положении переключателяНеисправность редуктора. Для устранения нужно разобрать инструмент, и осмотреть целостность механизма

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

  1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
  2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
  3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
  4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
  5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
  6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
  7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
  8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
  9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
  10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
  11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.

Не Работает Кнопка Шуруповерта

Шуруповерт — мобильный инструмент, облегчающий работу с крепежными элементами и резьбовыми соединениями.

Раньше аккумуляторные шуруповерты вы могли повстречать только в арсенале экспертов, но появления в широкой продаже дешевых бытовых моделей их популярность резко возросла.

В противоположность дорогого проф инструмента, экономные аналоги владеют наименьшим ресурсом, по причине чего почаще приходят в негодность.

Одно из самых слабеньких мест бытового шуруповерта — кнопка

запуска и переключатель реверса. Исходя из практики, конкретно они ломаются в большинстве случаев.

Обычно, что остается сделать нашему клиенту начинается со съема всех дополнительных деталей, что перестает работать

функция плавного запуска, потом для пуска электродвигателя требуется более сильное нажатие на «курок».

С течением времени инструмент и совсем перестает реагировать на любые манипуляции. Часто встречается неувязка обратного нрава, когда моторчик начинает работать самопроизвольно.

Иногда для устранения недостатка довольно разобрать инструмент и прочистить, хотя почаще требуется полная смена кнопки шуруповерта. И в первом, и во 2-м случае убрать делему конечно на дому. О многом все по порядку.

READ Как Суслом Резать Потолочный Плинтус

Кнопка шуруповерта — основной отран управления, который делает сходу несколько функций:

  • Включение/включение инструмента;
  • Переключение направления вращения;
  • Плавный запуск мотора;
  • Регулировка оборотов.

Здесь любой из частей управления, интегрированных в блок кнопки, на самом деле не способен работать

корректно. Не считая переключателя направления вращения, который почаще это но очень многофункциональный блок.

Корпус как правило состоит из 3-х условных отсеков, в каких размещены рабочие узлы и механизмы.

Попытка ремонта кнопки шуруповерта DeWALT DCD710. Замена кнопки шуруповерта на китайскую

  1. В низу корпуса находится узел управления включением/выключением и регулировки оборотов электродвигателя.
  2. В средней части размещен сам «курок» плавного запуска (чем поглубже его вмять, тем выше скорость вращения патрона). Кнопка при нажатии скользит в особом блоке по направляющим, за регулировку оборотов отвечает переменный резистор.
  3. В верху размещена кнопка реверса — переключатель направления вращения патрона. Направление изменяется путем смены полярности подающегося на переключатель напряжения.

Примерно так устроены нашему клиенту остается блоки управления шуруповертов различных марок. Чтоб приобщиться к устройством кнопки определенной модели инструмента более детально, советуем изучить схему кнопки шуруповерта (она встречаются в аннотации).

READ Какие Шины Можно Нарезать Протектор

Для проведения диагностики и выполнения ремонта шуруповерта пригодятся последующие инструменты:

  • Крестовая отвертка;
  • Отвертка с узеньким плоским шлицем.

В итоге активного использования хоть какого электроинструмента снутри его корпуса неизбежно накапливается грязюка.

Попадая в блок управления, она препятствует настоящему перемещению «курка» и перекрывает его.

Этапы проведения диагностики:

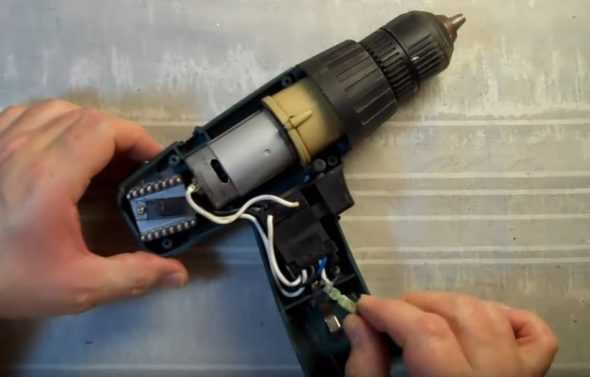

  1. Разбираем корпус инструмента. Для этой цели отсоединяем аккумуляторную батарею, откручиваем нашему клиенту остается винты (они случаются спрятаны за декоративными накладками, которые придется снять).
  2. Проверяем исправность электродвигателя. Для этой цели вам от блока управления отсоединяем два провода питания и подключаем их к контактам аккума (движок должен заработать).
  3. Разбираем кнопку шуруповерта. Для этой цели вам необходимо отжать пластмассовые защёлки и разъединить две части корпуса кнопки.
  4. Производим зрительный осмотр состояния кнопки на предмет наличия грязищи и повреждений.
  5. Дальше необходимо аккуратненько собрать кнопку шуруповерта, установить к месту и протестировать.

Как сэкономить на ремонте кнопки для шуруповерта BOSCH

Если чистка блока управления результата не отдала, нужно произвести смену всего блока кнопки.

  1. Разобрать шуруповерт (процесс описан выше);
  2. Установить новейшую кнопку на место назначения старенькой;
  3. Подключить движок в клеммы кнопки (соблюдение полярности в этом случае необязательно);
  4. Собрать шуруповерт, аккуратненько разместив провода в корпусе.

READ Как Резать Искусственный Камень Видео

Принципиально подобрать кнопку под определенную модель шуруповерта, так как при всем наружном сходстве и зрительном согласовании деталь может не встать в пазы. Вы, новые кнопки продаются в комплекте с клеммами аккума и транзистором.

Источник

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

  • конус Морзе;
  • резьбовое соединение;
  • фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Проверка работоспособности электродвигателя

Последний на очереди для проверки — электродвигатель как самый сложный элемент электрической части. Если не обнаружены повреждения контактных и пусковых механизмов, а также нет сомнения в надежности пайки и целостности подводящих проводов, то проверке подвергается электродвигатель.

Схема зарядного устройства для шуруповерта.

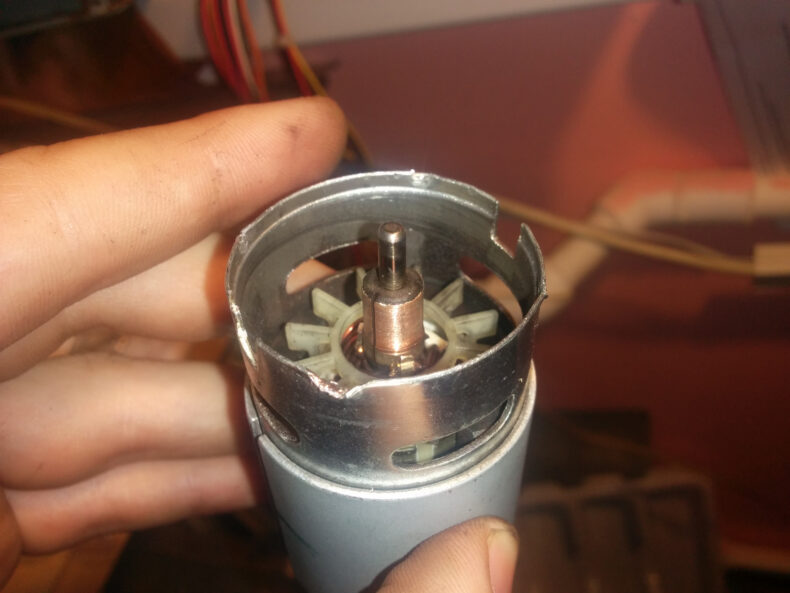

Разборка двигателя начинается с извлечения якоря из статора. Производится визуальный осмотр контактной части коллектора и обмотки. Механические повреждения или электрическое замыкание и пробой изоляции провода заметны по изменению цвета и наличию копоти. Ремонт якоря самостоятельно не проводится. Его либо доверяют профессионалам, либо заменяют новым. Если визуально повреждений не обнаружено, то омметром производится проверка на работоспособность всех обмоток по отдельности.

Аналогично проверяется состояние обмоток статора. Ремонт его заключается в перемотке обмотки, тут придется воспользоваться услугами мастерской.

Как пользоваться шуруповёртом: полезные советы по эксплуатации

После приобретения шуруповёрта соблюдайте простые рекомендации относительно использования. И тогда инструмент будет работать долго и качественно:

  • перед подсоединением и извлечением аккумулятора выключайте шуруповёрт;
  • не доводите инструмент до перегревания, делайте перерывы;
  • правильно настраивайте муфту регулировки крутящего момента;
  • после применения высоких оборотов установите минимальные и повращайте двигатель вхолостую несколько минут, чтобы он остыл;
  • проверяйте кабель сетевого шуруповёрта, а у аккумуляторного — сетевой шнур зарядного устройства. Если инструмент или зарядник периодически теряет сеть, то провод необходимо заменить;
  • не используйте шуруповёрт под дождём и снегом. Во влажной среде можно работать только под навесом.

Шуруповерт «Макита»

Описание, общая информация

производит различные электроинструменты, среди которых есть и шуруповерты. Свою историю компания начала с начала XX века, и по сей день она продолжает радовать потребителей своими товарами высокого качества. Давайте рассмотрим общие черты и характеристики моделей этой фирмы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для различных моделей составляет около 2300 об/мин, что является неплохим показателем, по сравнению с остальными марками. Вес большинства моделей инструментов лежит в пределах 1,5 кг. Его маленькая масса говорит о том, что таким инструментом будет комфортно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Отдельно стоит выделить вид рукоятки для удержания на весу этих инструментов. Как правило, они изготавливаются обрезиненными, и поэтому их удобно держать в кисти, соответственно, рабочий процесс проходит намного легче.

Недостатком этих шуруповертов является сильная вибрация ручки при работе, а также их недолговечные аккумуляторы

Кроме того, цена на продукцию этой фирмы является довольно высокой, что немаловажно для отечественного потребителя

Рассмотрим устройство шуруповерта на конкретной модели 6271D. Схему этой модели представляем на рисунке ниже.

Схема 1

На схеме представлены:

  1. Рычаг переключения
  2. Узел корпуса
  3. Фирменная табличка
  4. Винт
  5. Пружина
  6. Рычаг переключения реверса
  7. Кнопка пуска
  8. Контактная клемма
  9. Винт
  10. Быстрозажимной патрон
  11. Редуктор в сборе
  12. Электродвигатель
  13. Винт
  14. Узел корпуса
  15. Зарядный узел
  16. Аккумулятор

Современный шуруповерт является высокотехнологичным устройством. Важные элементы конструкции:

  • Съемный аккумулятор
  • Обрезиненная рукоятка ручки
  • Мощный электродвигатель
  • Металлический планетарный редуктор
  • Кнопка плавного пуска
  • Кнопка переключения реверса
  • Регулятор крутящего момента

Это основные составляющие конструкции шуруповерта, которые входят в базовую комплектацию любой модели шуруповерта.

Разборка шуруповерта «Макита»

Для разборки шуруповерта вам потребуется крестовая отвертка и немного личного времени. Чтобы разобрать шуруповерт полностью, вам необходимо:

  • открутить винты крепления корпуса;
  • снять составной механизм кнопки пуска;
  • снять электродвигатель вместе с редуктором;
  • отсоединить редуктор от двигателя, раскрутив скрепляющие их болты.

Для разборки аккумулятора шуруповерта вам необходимо раскрутить болты, соединяющие корпус, или разделить соединения корпуса на клеевой основе при помощи паяльника. Внутри аккумулятора находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. В случае ремонта аккумулятора требуется их замена на новые.

Патрон меняется с помощью отвертки и шестигранного ключа. Сначала отверткой вы раскручиваете крепежный винт в патроне, вращая ее по часовой стрелке. Затем вставляется шестигранник, включается кнопка реверса, зажимается, и потом патрон легко поддается.

Реверсивный переключатель отвертки

Реверсивный выключатель отвертки играет важную роль при выполнении работ по ввинчиванию саморезов, а также их снятию при необходимости. Реверсная схема двигателя расположена в одном корпусе с регулятором скорости, а кнопка переключения скорости перенаправления расположена в удобном месте на рукоятке.

Кнопки запуска и реверса расположены рядом друг с другом

Переключение осуществляется путем изменения полярности на клеммах путем перемещения кнопки реверса. Ремонт всей обратной цепи, включая генератор ШИМ, расположенный на плате, заключается в очистке контактов переключателя и замене обратной цепи новой.

Светодиодный прожектор с блоком питания

Никогда не имел дело с мощными светодиодами и дабы не отставать от современных тенденций было найдено и куплено в Китае 2 светодиода по 30W, точных данных на них не нашел, и чтобы не спалить было решено собрать блок питания с чуть меньшим током на выходе. Конечно же импульсный на моей любимой микросхеме серии TOP. Сказано сделано. Рассчитал в программе PI Expert 9, в процессе расчёта указал, что блок питания для светодиода и поставил стабилизацию по току.

Вытравил плату, намотал трансформатор, все спаял, проверил монтаж и наличие косяков, вроде всё ок. Первый пуск через лампочку 60 ватт, померил напряжение что-то многовато 40 вольт, а светодиод 32-36 вольт, добавил на всякий случай резистор на 5Вт 4 Ом последовательно со светодиодом включил в сеть, все нормально горит. Очень ярко, смотреть невозможно. Померил напряжение — 32 вольта всё нормально, потрогал светодиод — теплый градусов 40 за 10 секунд. Поставил радиатор от пентиума 4, намазал термопастой и прикрутил, предварительно просверлив два отверстия и нарезав резьбу.Корпус блока питания и светодиода пока не готов, но в ближайшее время займусь. Радиатор микросхемы после получаса работы был холодный, т.к микросхема была выбрана с запасом для уменьшения нагрева.

Порадовала себестоимость исполнения устройства — 60 руб светодиод и на 100 руб деталей для блока питания.

Т1 обмотка 1-2: 64 витка проводом 0.2мм 4-3: 7 витков двойным проводом диаметром 0.2мм 8-7: 16 витков проводом 0.4мм

Список радиоэлементов

ОбозначениеТипНоминалКоличествоПримечаниеМагазинМой блокнот
U1AC/DC преобразовательTOP244Y1Поиск в магазине ОтронВ блокнот
U2ОптопараLTV817A1Поиск в магазине ОтронВ блокнот
U3ИС источника опорного напряженияTL4311Поиск в магазине ОтронВ блокнот
D1-D4Выпрямительный диод 1N40064Поиск в магазине ОтронВ блокнот
D5Выпрямительный диод FR1061Поиск в магазине ОтронВ блокнот
D6Выпрямительный диод 1N9141Поиск в магазине ОтронВ блокнот
D7Выпрямительный диод MUR1151Поиск в магазине ОтронВ блокнот
С1Конденсатор0.1 мкФ 275 В1Поиск в магазине ОтронВ блокнот
С2Электролитический конденсатор22 мкФ 400 В1Поиск в магазине ОтронВ блокнот
С3Конденсатор2700 пФ 1000 В1Поиск в магазине ОтронВ блокнот
С4Конденсатор0.1 мкФ 16 В1Поиск в магазине ОтронВ блокнот
С5Электролитический конденсатор47 мкФ 10 В1Поиск в магазине ОтронВ блокнот
С6Конденсатор2200 пФ 250 В1Поиск в магазине ОтронВ блокнот
С7Конденсатор22 пФ 1000 В1Поиск в магазине ОтронВ блокнот
С8Электролитический конденсатор1 мкФ 50 В1Поиск в магазине ОтронВ блокнот
С9Электролитический конденсатор120 мкФ 50 В1Поиск в магазине ОтронВ блокнот
С10Электролитический конденсатор100 мкФ 50 В1Поиск в магазине ОтронВ блокнот
С11Конденсатор0.033 мкФ 100 В1Поиск в магазине ОтронВ блокнот
С12Конденсатор0.033 мкФ 50 В1Поиск в магазине ОтронВ блокнот
R1Резистор 30 кОм12 ВтПоиск в магазине ОтронВ блокнот
R2Резистор 10 Ом1Поиск в магазине ОтронВ блокнот
R3Резистор 7.15 кОм1+/- 1 %Поиск в магазине ОтронВ блокнот
R4, R5Резистор 2.4 МОм2Поиск в магазине ОтронВ блокнот
R6Резистор 6.8 Ом1Поиск в магазине ОтронВ блокнот
R7Резистор 470 Ом1Поиск в магазине ОтронВ блокнот
R8Резистор 3920 Ом1+/- 1%Поиск в магазине ОтронВ блокнот
R9Резистор 442 Ом1+/- 1%Поиск в магазине ОтронВ блокнот
R10Резистор 1 кОм1Поиск в магазине ОтронВ блокнот
R11Резистор 140 кОм1+/- 1%Поиск в магазине ОтронВ блокнот
R12Резистор 11.5 кОм1+/- 1%Поиск в магазине ОтронВ блокнот
Резистор 3.9 Ом15 Вт. В схеме не показанПоиск в магазине ОтронВ блокнот
RV1Варистор275 В 7 мм1Поиск в магазине ОтронВ блокнот
Светодиод30 Вт1В схеме не показанПоиск в магазине ОтронВ блокнот
L1Катушка индуктивности6 мГн1Компенсационный трансформаторПоиск в магазине ОтронВ блокнот
L2Катушка индуктивности3.3 мкГн1Поиск в магазине ОтронВ блокнот
Т1Трансформатор1Поиск в магазине ОтронВ блокнот
F1Предохранитель1 А1Поиск в магазине ОтронВ блокнот
Добавить все
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
