Как вставить пружину в стартер бензокосы

Ремонт бензопилы: замена пружины стартера

Ремонт бензопил своими руками – подмена пружины ручного стартера.

• набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
• веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Ремонт стартера бензопилы как сделать вешалку в гардероб из труб и соединителей. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Читайте так же

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

1. Шкив может быть поврежден. Для замены стартера достаточно установить его стартера для бензопилы пружину нового. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
2. Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

После окончания ремонта требуется правильно собрать стартер.

Шкив устанавливается поверх пружины. Устройство стартёра для бензопилы, варианты поломок и ремонт своими руками, обзор как поставить пружину на стартер бензопилы — всё это. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Какие еще виды стартеров подходят к мотоблоку?

• Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
• Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

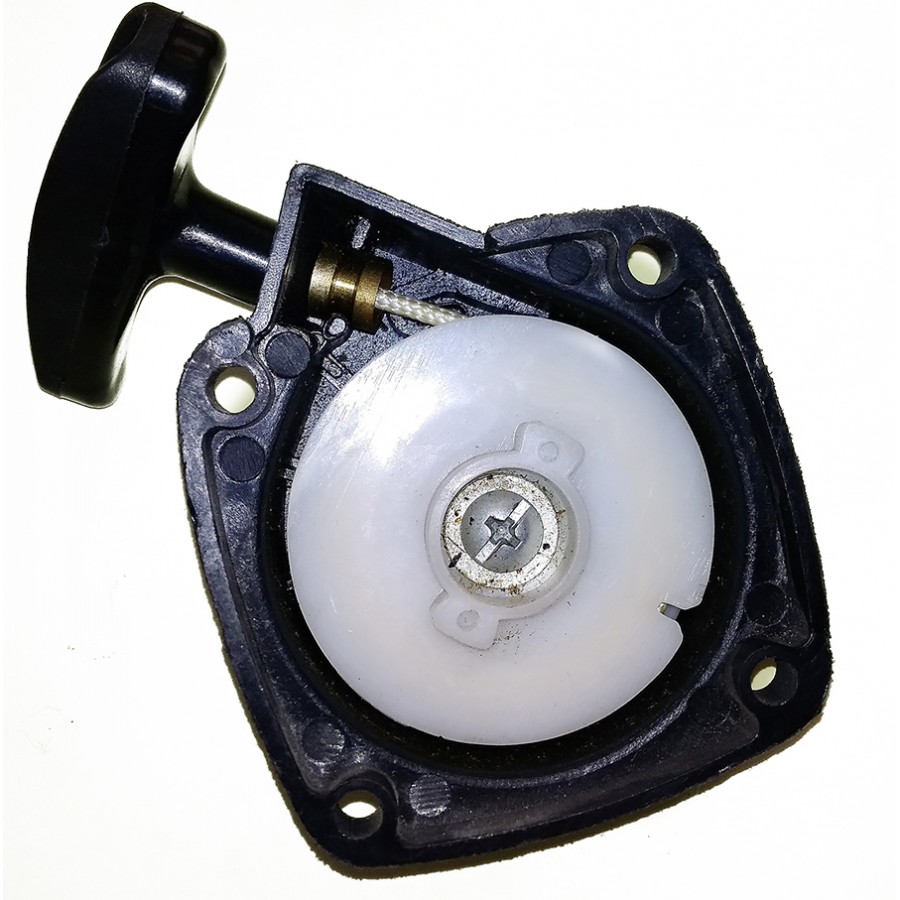

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);
после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание.

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Ремонт стартера бензопилы

В процессе частой эксплуатации некоторые составляющие бензопилы могут подвергаться постоянным динамическим воздействиям, из-за чего, например, в самый неподходящий момент может лопнуть тросик, вал начнет проворачиваться с куда меньшей скоростью либо выкрошатся зубья храповика. Учитывая это, ремонт и ревизия стартера бензопилы могут выступать операциями, проводимыми даже не один раз в течении одного рабочего сезона!

Ремонт пружины

При низком качестве материла пружины, последняя имеет свойство лопаться, причем обычно разрыв происходит на участке контакта с барабаном, в месте, где образуется петля

В таком случае совсем не обязательно менять пружину! Вполне достаточно просто хорошо прочистить поверхность от имеющейся смазки и грязи, после чего осторожно подшлифовать участок разрушения. В конце пружина отпускается при температуре в 600-650 градусов, пока сталь не получит малиновый оттенок

Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность. При этом упругие характеристики пружины останутся прежними.

Замена шнура

В случае вытягивания шнура тросик начинает тереться о корпус стартера. Замена шнура начинается с разбора корпуса узла, в процессе которого храповой барабан аккуратно поднимается так, чтобы возвратная пружина не соскользнула со своего гнезда. Правильнее и удобнее делать это вдвоем, где во время замены тросика второй будет держать пружину! После того, как трос будет удачно зафиксирован в пазах барабана и ручке, он наматывается на валик с последующей сборкой корпуса.

Как поставить пружину на стартер бензопилы?

Даже опытному мастеру сложно разместить пружину стартера в необходимом пазе. Первым делом пружина сворачивается до своего изначального диаметра, после чего размещается внутри полости ступицы барабана. Наружный конец пружины размещается напротив отверстия в замке – с этой целью можно воспользоваться отверстой! Внешний конец располагается за ограниченный выступ. При помощи той же отвертки петля со стороны внутреннего конца пружины совмещается вместе с отверстием. Опускается диск, после чего проверяется его вращение, а также и то, встала ли правильно собачка храпового механизма. Осуществляется сборка храповика.

После успешной замены пружины нужно настроить ее натяжение. С этой целью тросик вводится на окружности в паз, где на него закручивается возвратная пружина. Убрав слабину правильнее при накрутке пружины будет сделать дополнительно пару оборотов, обеспечив таким образом необходимый натяг детали.

Не стоит стараться самостоятельно выполнить ремонт храпового механизма в домашних условиях, так как для большинства моментов требуется станок с ЧПУ! Если у вас его нет, то покупка или заказ нового узла в специализированном магазине будет более оправданным решением.

голоса

Рейтинг статьи

Ремонтные работы стартера

Проблемы в работе стартера могут не обеспечивать запуск инструмента. То есть после того, как шнур будет натянут, бензопила не начинает работать.

Причинами неисправности является:

• поломка или трещина шкива;
• лопнувшая пружина;
• порыв запускающего троса.

Перед тем как произвести ремонт стартера, надо подготовить инструменты, с помощью которых производить работы:

• набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
• веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

1. Шкив может быть поврежден. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
2. Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

Шкив устанавливается поверх пружины. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Типичные неисправности

При соблюдении правил эксплуатации и аккуратном использовании бензопила может прослужить владельцу долгие годы. Однако мелкие неисправности и неполадки все же возникают. Среди наиболее частых поломок проблемы в системе зажигания и неполадки стартера.

• сломанный или лопнувший шкив;
• обрыв запускающего троса;
• лопнувшая пружина стартёра.

К наиболее распространенным поломкам инструмента можно отнести следующие:

• проблемы в системе зажигания;
• остановка работы бензопилы в процессе выполнения распила;
• потеря мощности при работе;
• изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
• проблемы в системе подачи топлива;
• неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой.

Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Поломки стартера и способы их устранения

Если приходится часто запускать мотор бензопилы, то это влечет за собой ускоренную выработку пускового устройства. Какая деталь пускового устройства даст сбой первой, предугадать невозможно, но чаще всего рвется тросик или лопается пружина. Определить неисправность обрыва тросика не сложно, но в любом случае, если возникла поломка, то понадобится ревизия и ремонт стартеров бензопил.

Внешний вид устройства

Распространенные поломки пускового механизма агрегатов и их устранение:

Обрыв шнура и его замена. Как только запускается мотор, тросик контактирует с корпусом механизма в виде трения, тем самым происходит его перетирание. Если трос имеет явные признаки износа, то лучше не дожидаться, пока ручка вовсе оторвется, и завести бензопилу можно будет только после ремонта. Веревку запуска нужно заменить, для чего разбирается корпус, и приподнимается храповой механизм

Приподнимать его следует осторожно, чтобы не допустить соскакивания возвратной пружинки. Старый тросик отсоединяется, а на его место устанавливается новый шнур стартера

После замены устанавливается крышка на место
Замена пружины стартеров для бензопил. Теперь рассмотрим, как заменить пружину пускового устройства бензоагрегата — это устройство, которое возвращает барабан вместе с тросом в исходное положение. Если повреждена пружина в месте подсоединения к барабану (где образуется петля), то менять ее на новую вовсе не обязательно. Для этого можно сделать новую петлю, предварительно зачистив место повреждения. После этого пружина накаливается до температуры 600-650 градусов (когда она станет малинового цвета), и постепенно охлаждается. При температуре в 150 градусов следует сделать изгиб, и полностью охладить деталь. Теперь можно ее установить на место, и продолжить эксплуатацию. Если возникают трудности с нагревом или пружина лопается в другом месте, тогда ее следует заменить
Ремонт и замена собачек маховика своими руками не представляет особой сложности. Работа начинается с демонтажа маховика и снятия собачек. На место изъятых собачек следует устанавливать новые из таких же материалов. Если вместо пластика, вы решили поставить металл, то они может, и прослужат дольше, но быстрее износится маховик. Как заменить собачки маховика бензопилы, детально рассказывается в видео.

https://youtube.com/watch?v=neOtS0GGXhE%3F

Замена стартера

Порядок действий при замене стартера бензопилы:

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Как заменить пружину стартера бензопилы

Если наблюдается повреждение пружины, что часто бывает на китайских инструментах, то отремонтировать механизм можно только путем ее замены. Но если ее повреждение произошло в месте присоединения, то есть лопнуло ушко, тогда ее можно отремонтировать.

Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после чего медленно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме обломка. Таким образом, удастся избежать потери упругости изделия, что позволит продлить срок ее службы. Хотя большинство специалистов попросту выполняют замену изделия на новое.

Процесс замены пружины осуществляется в следующей последовательности:

• Первоначально извлекается обойма или барабан механизма.
• Внутри барабана располагается пружина. Для ее демонтажа потребуется зафиксировать ее верхнюю часть, после чего оттянуть в сторону ручку стартера.
• Когда старая пружинка будет извлечена, нужно установить будет новую. При этом обязательно необходимо осуществить очистку корпуса.
• При установке новой пружинки следует вставить ее в стартер, после чего попасть усиком в паз.
• В завершении работ можно надеть барабан и установить крышку стартера на место.

Подробный процесс замены пружины рассмотрен на

Основные поломки стартера бензокосы

В настоящее время имеют распространение две основные неисправности стартера бензинового триммера:

• Обрыв приводного шнура (шморгалки);
• Поломка ленточной пружины или ее выход из зацепления со шкивом.

В практике имеют место быть случаи, когда по каким-либо причинам происходит повреждение корпуса стартера и оборванный шнур наматывается на вал двигателя, что непременно ведет к облому пружины и трещинам на корпусе. В сложившейся ситуации локальный ремонт стартера бензокосы будет невозможен и потребуется полная замена узла запуска двигателя. В остальных случаях устранение неисправностей будет сведено к замене пружины или шнура.

Последовательность сборки стартера триммера

Хоть процесс сборки узла запуска бензокосы осуществляется в обратном разборке порядке, существует несколько нюансов, на которые следует обратить особое внимание:

• Катушку с установленное пружиной необходимо перевернуть и смонтировать в паз корпуса стартера таким образом, чтобы все выступы стали на свое первоначальное место.

Установка катушки триммера в корпус стартера

При сборке стартера обратите внимание на пружину сжатия, которая с двух сторон должна быть ограничена стальными пружинами. Если этого не сделать, то после уже первого сезона она протрёт канавки в корпусе шкива

Разбор стартера мотокосы

Этот этап позволяет мастеру установить причины сбоев работы узла запуска, а также произвести дефектовку отдельных деталей. Выполнять работы по разборке следует в следующей последовательности:

• Выкручиваем винты фиксации шкива к корпусу стартера;

Извлеченная пружина из катушки стартера

Многие специалисты отмечают, что с первого раза произвести монтаж пружинки достаточно сложно, потому от владельца при ремонте стартера триммера потребуются не только базовые навыки слесаря, но и терпение.

Сборка мотоцикла стартер

Во время технического обслуживания и ремонта стартера важно правильно его собрать. как будто сборка устройства была выполнена производителем

Любые неправильно установленные детали не позволят вам полностью использовать триммер или оплетку.

1. После намотки пружины поверните катушку и установите ее так, чтобы второй крючок пружины вернулся на свое место. На катушке имеются технологические окна для контроля правильности установки пружины.
2. Поместите шкив стартера и убедитесь, что один из пружинных крючков входит в паз, расположенный на крышке стартера.
3. Вставьте пружину и шайбы по бокам, чтобы пружина не стирала пластиковый отсек, в котором она находится. Если пружина сломана, а другой нет, на ее место ставится дополнительная шайба.
4. Вставьте чашку с усиками в углубление катушки.
5. Поставьте катушку на место, затяните болт до конца, но без фанатизма.

Если вы не защищаете отсек с шайбами ​​от основной пружины, отсек, куда он перемещается при откручивании и откручивании шнура стартера, катушка часто защелкивается при попытке запуска бензинового триммера или кустореза. Ослабление болта катушки приведет к его потере.

Информацию о том, как собрать стартер для триммера, смотрите в видео.
