Как воспользоваться коронкой по бетону для перфоратора

Особенности применения коронок по бетону

Перед началом работы нужно убедиться, что в месте сверления отсутствует арматура, которая может повредить коронку. При наличии центрирующего сверла, приставляем его в точку, соответствующую центру будущего отверстия и начинаем сверлить. Если коронка без центрирующего сверла, то нужно приложить её режущую кромку к поверхности стены всеми зубьями одновременно.

До тех пор, пока чашка коронки не углубится в стену настолько, чтобы стабилизировалось необходимое направление, не следует оказывать на инструмент чрезмерное давление. Для эффективного отвода пыли целесообразно использовать строительный пылесос со специальной насадкой на шланг. Особенностью сверления отверстий с коронкой является то, что её не нужно периодически вынимать из отверстия для охлаждения или проверки, а следует сверлить до нужной глубины непрерывно.

Если отверстие должно быть сквозное, то высверленный бетон останется внутри чашки и удалится вместе с коронкой. Когда отверстие делается не сквозное, то бетон, оставшийся в центре высверленной окружности, нужно удалить, скалывая зубилом или долотом. Для ускорения работы можно после углубления коронки на небольшую глубину, вынуть её и сделать по контуру окружности несколько отверстий нужной глубины победитовым сверлом, диаметр которого равен ширине зубьев коронки. Далее продолжить сверление коронкой.

Подрозетник: назначение и конструкция

Подрозетник представляет собой цилиндрическую пластиковую коробку, которую устанавливают в отверстие стены с помощью быстротвердеющего раствора. Это изделие предназначено для надежного крепления электротехнических элементов скрытой проводки (с помощью винтов или саморезов). Монтажная коробка имеет технологические отверстия для электрических проводов.

Размеры стандартных монтажных коробок (подрозетников) для бетонных и кирпичных стен от основных производителей данной категории продукции («Schneider Electric», «Hegel», «ПластЭлектро», «Greenel»): Ø=65-68 мм, глубина 42÷47 мм. То есть, для стандартного подрозетника необходимо сделать в стене аккуратное отверстие диаметром 68 мм и глубиной около 50 мм. Сверлильная или буровая коронка под розетку – наиболее удобное приспособление для производства таких работ. Для этой цели вполне подойдет коронка диаметром 68 мм и рабочей глубиной сверления 60 мм (самый популярный и распространенный размер). Но если ваши монтажные коробки больших размеров, то придется приобрести коронки для сверления под размер определенной модели подрозетников (сейчас в продаже имеется большой выбор таких приспособлений для сверления бетона).

Установка монтажных коробок в стенах

Как правильно установить розетку в гипсокартон

Перед сверлением отверстий в стене их центры необходимо отметить маркером, цветным карандашом или мелом. При установке нескольких коробок в одном ряду при помощи уровня или отвеса проводится горизонтальная или вертикальная линия, соответственно. Расстояние между центрами коробок на ней – 71 мм. Вырезать дырку можно двумя способами: коронкой с напайками или сверлом.

Справка. Отверстия в гипсокартонных перегородках вырезаются не только коронкой, но и ножом, тонкой пилой и сверлом для дерева. Диаметр отверстия – 68 мм.

Как вырезать отверстие коронкой

Самый простой и быстрый способ – использовать коронку под розетку в бетоне диаметром 68 мм и перфоратор:

закрепить инструмент в перфораторе;
включить режим «удар+вращение»;
установить центрирующее сверло на отметку центра отверстия;
просверливаете стену на глубину подрозетника;
сменить инструмент на пику или зубило;
включить режим «только удар»;
выбить остатки материала из дырки;
при установке коробок в одном ряду вырезать штроборезом или вырубить перфоратором перегородки между ними;
вырезать в коробках отверстия для ввода кабелей;
зафиксировать коробки в отверстиях алебастром или шпаклёвкой.

Установка подрозетников

Внимание! В бетонных стенах целесообразно использовать только перфоратор, а в кирпичных и алебастровых – можно применить ударную дрель мощностью не менее 800Вт

Отверстие сверлом с твёрдосплавной напайкой

При отсутствии специального инструмента углубление высверливается сверлом с твёрдосплавной напайкой:

к стене в месте установки прикладывается монтажная коробка и обводится по контуру карандашом или чертилкой;
по линии на глубину 55 мм сверлятся отверстия;
материал, оставшийся внутри отверстия, вырубается или высверливается;
в коробке вырезаются дырки для ввода кабеля, и она фиксируется в отверстии.

Типы коронок

В зависимости от материала, который планируется бурить, и технологии выбирается коронка под розетку. Для бытовых целей предлагают режущие части буров с различными материалами режущих кромок:

Твердосплавные (победитовые или из других сплавов). На кромке режущего края находятся напайки из твердого сплава. Используется для сухого ударного бурения нескольких отверстий в бытовых условиях.

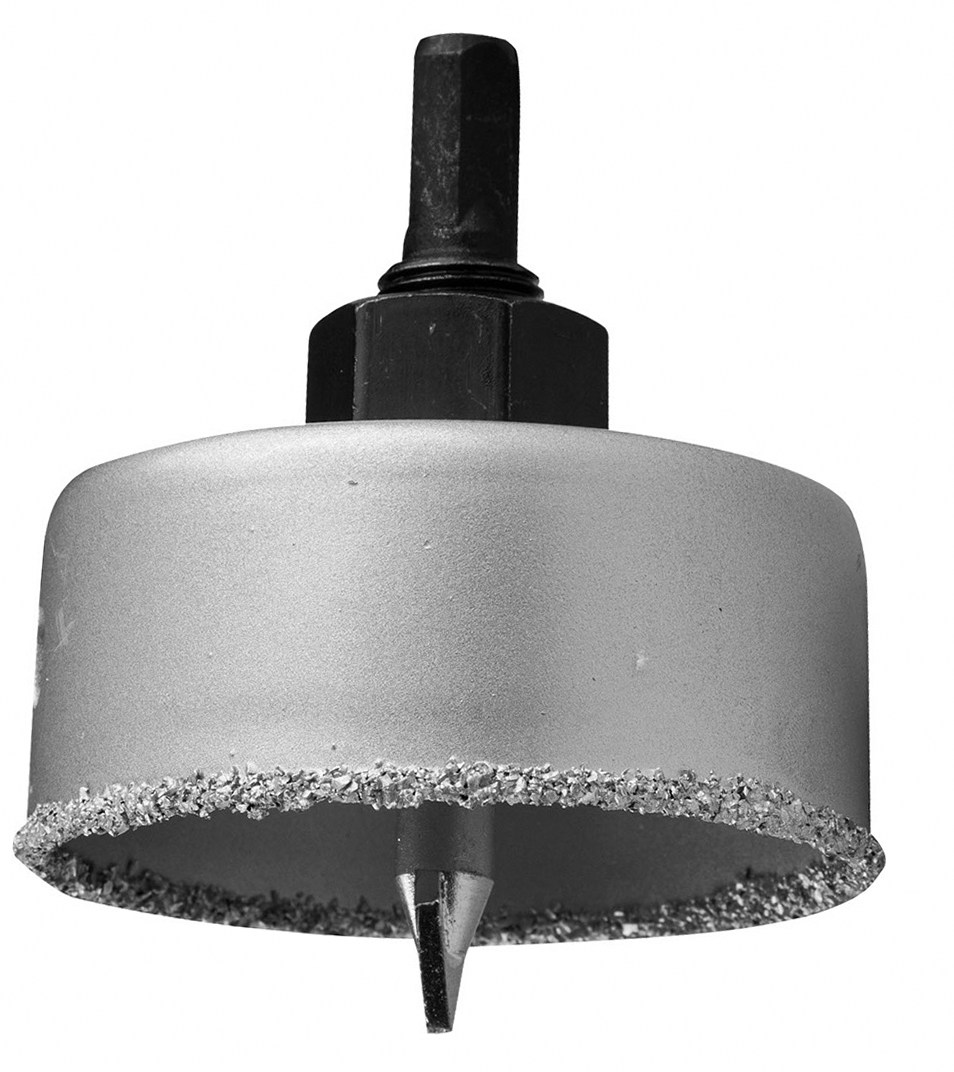

Карбидно-вольфрамовые для сверления по камню, бетону, кирпичу, ракушечнику, керамической плитке. Не годятся для бурения железобетона, так как режущие кромки приходят в негодность при попадании на арматуру.
С алмазным напылением (алмазные) для сухого и мокрого (охлаждаемого) безударного бурения. На режущую часть нанесена крошка из технических алмазов. Пригодны для армированного бетона без ограничений по глубине бурения и при необходимости выполнения большого объема работ.

По типу крепления режущих частей к бурам их классифицируют по формам хвостовиков:

с трехгранными хвостовиками;
Насадки для дрели с шестигранными наконечниками для бытовых нужд;
«SDS» и «SDS Plus». Их диаметр (10 мм) соответствует разъёмам патронов большинства моделей перфораторов и дрелей, применяемых в быту;
«SDS Top» диаметром 14 мм. Для перфораторов среднего размера;
«SDS Max» диаметром 18 мм для профессионального оборудования.

Сверла Speed X серии SDS-max от компании Bosch

Особенность сверл данной серии заключается в том, что в их конструкции имеются дополнительные режущие пластины, установленные под наклоном. Компания Bosch, специалисты которой разработали такую конструкцию, подала заявку на то, чтобы получить патент на буры данного типа.

Сверла серии Speed X SDS-max позиционируются как инструмент для быстрого сверления и долговечного использования

У рассматриваемых сверл для перфоратора имеются следующие конструктивные особенности.

Пылеотводящие каналы, выполненные в режущей головке инструмента, увеличены, что способствует более равномерному распределению силы удара и обеспечивает точную направленность ударных волн.
Угол, под которым располагается спиральная часть, является более пологим, что превращает такой инструмент в эффективный архимедов винт. Кроме того, такая конструктивная особенность позволяет сверлу более эффективно удалять отработанный материал из формируемого отверстия.

Отличительные особенности рассматриваемых сверл

Буры вышеописанного типа выпускаются в диапазоне диаметров 12–52 мм, а их длина может составлять от 200 до 1200 мм.

Если говорить о наиболее популярных типах такого инструмента, то наиболее часто используются сверла по бетону, а также буры для сверления изделий из металла.

Реанимация и правила ухода, защита от перегрева

Если алмазная коронка по бетону перестала нормально выполнять свои функции, в первую очередь, желательно выяснить причины неисправности.

Сначала устанавливают возможность выхода из строя по причине износа, потом осматривают корпус на наличие трещин, последствий горизонтального биения. Если все в порядке, можно напаять несколько сегментов вместо тех, что износились.

Чтобы продлить время между ремонтом и значительно повысить срок службы, мастера рекомендуют делать все в строгом соответствии с правилами, указанными в инструкции. Коронка боится перегрева, не может быть использована для работы с материалами, которых нет в перечне в техническом паспорте

Также важно следить за тем, чтобы в мокрых моделях не нарушался водный режим охлаждения. Алмазные короны для напайки по бетону должны быть высокого качества, сделанными в соответствии со стандартами

Защита от перегрева реализуется за счет системы охлаждения. При мокром резе вода поступает в нужном объеме и непрерывно, охлаждая алмазы. Для работы инструмента достаточно давления в обычном водопроводе. Нужный объем воды определяют, исходя из диаметра головки коронки (все данные должны быть указаны в инструкции). Превышение значения может способствовать затруднению продвижения инструмента, если воды будет мало – сегменты скорее износятся.

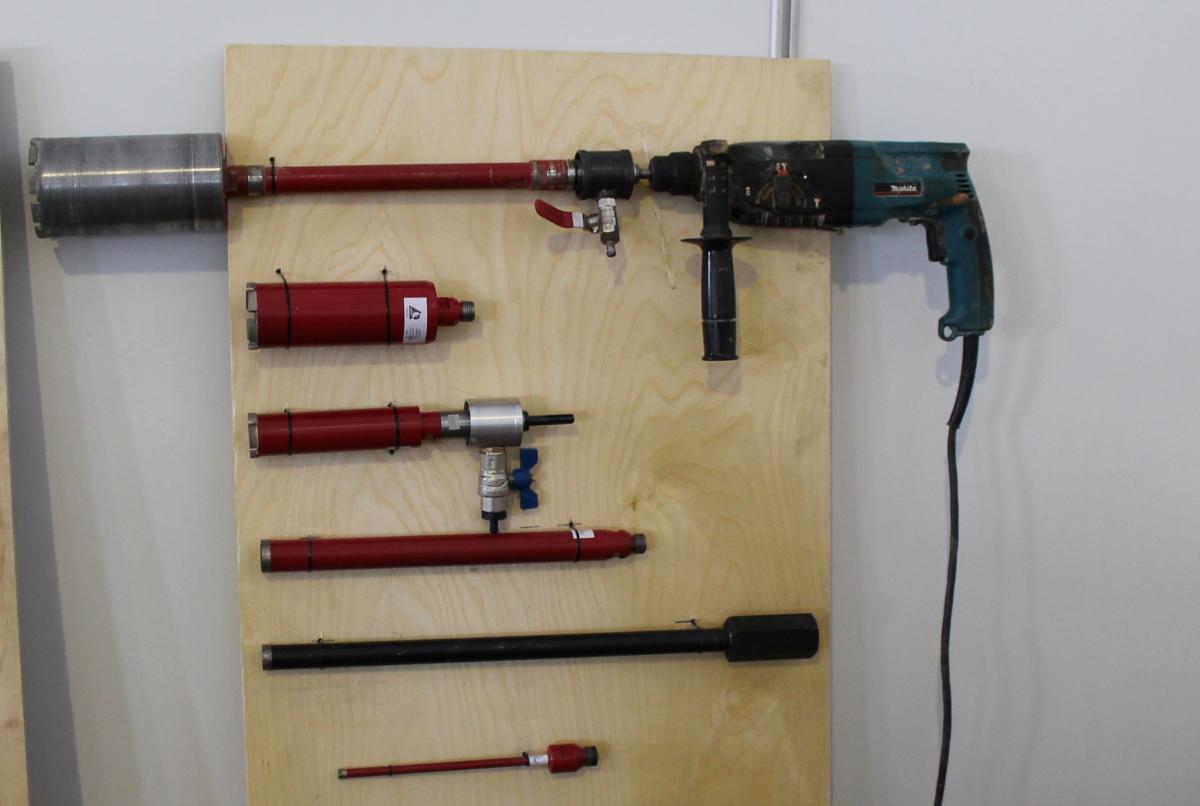

Ручное бурение или коронки

Бурение коронарного типа предусматривает использование коронки для сверления бетона. С обратной стороны находится ручное бурение, для которого характерно присутствие традиционного отбойного молотка. Есть свои аргументы в пользу обеих технологий.

Выбрав для такой задачи простую алмазную коронку, вы сможете сократить это время до нескольких часов. При этом сам процесс будет физически менее тяжелым.

Обратная сторона заключается в другой задаче – сквозные глубокие отверстия. Они неподвластны подобным коронкам – их можно использовать только на начальном этапе, позже придется поработать отбойным молотком.

Если у вас именно последний случай, то обратите внимание на мотобуры высокой мощности – они будут более предпочтительны при работе с глубокими отверстиями

Часто к минусам алмазных коронок приписывают шум, который вызывается за счет вибраций при работе. Несмотря на это, вне зависимости от диаметра коронок по бетону, эти вибрации будут намного меньше, чем аналогичные от отбойного молотка.

К минусам последних стоит добавить и аккуратность отверстия, которое получается в итоге. Отверстие, сделанное отбойным молотком всегда будет не ровным, в то же время коронки делают идеально ровные отверстия правильной формы.

Сопровождается это сильным минусом – ценой. Алмазные коронки намного дороже чем простые насадки для отбойных молотков. Несмотря на это, за все выше названное стоит доплатить, особенно если вы работаете в доме или квартире, в котором уже живут люди.

Базовое понятие

Бур, предназначенный для сверления отверстий в бетоне и других твердых строительных материалах перфоратором, напоминает собой стальной стержень, состоящий из режущего наконечника, крепежного хвостовика и спирали, расположенной между ними.

На хвостовике, предназначенном для крепления бура в патрон перфоратора, имеются две или четыре продольных канавки. Режущая часть наконечника может иметь алмазное напыление или победитовую напайку.

Буры классифицируются по определенным конструктивным параметрам наконечников, геометрии спиралевидной части, типу хвостовой части, диаметру и рабочей длине, а также мощности инструмента, на котором они могут устанавливаться.

Буровые насадки для перфоратора используются для строительно-монтажных, демонтажных и ремонтных работ со стройматериалами из бетона, кирпича, а также искусственного и природного камня.

Отличие от обычного сверла

Единственное, чем эти инструменты схожи, так это своими наконечниками, которые могут иметь одинаковые конструкции резцов и видов алмазных и победитовых напаек.

В зависимости от глубины и количества продольных канавок хвостовика, буры делятся на 5 крепежных систем.

Буры имеют более высокую жесткость, так как во время сверления твердых материалов они одновременно оказывают на них дополнительную ударную нагрузку, то есть выполняют еще и функцию отбойного молотка.

Такое ударное сверление увеличивает скорость проходки бура в глубину обрабатываемого материала в несколько раз по сравнению со сверлом с аналогичным наконечником.

Буры по бетону для перфоратора

По строению режущей части наконечников и спиралевидной формы буры можно разделить на несколько видов:

Буры отличаются и по своим конструктивным особенностям, а именно:

По геометрической конструкции спирали.
По наличию полости внутри коронки.
По материалам, из которых изготавливается режущая кромка.
По геометрической форме режущей части.

Разновидности буровых коронок

Особо следует отметить коронки, предназначенные для бурения особо широких отверстий для трубопроводов и углублений под розетки и т.п.

Их можно разделить:

Победитовые и алмазные коронки. На победитовых насадках режущая кромка состоит из победитовых зубцов, припаянных лазером.

Нижняя часть алмазных коронок имеет ровную кромку, на которых промышленным путем произведено алмазное напыление. Это позволяет пробуривать отверстия даже в армированном бетоне.

Но использовать их для сверления ж/бетона не рекомендуется, потому, что при контакте режущих зубцов с арматурой при ударной нагрузке они быстро разрушаются, хотя могут ее прорезать, но только в спокойном, безударном режиме.

Поэтому при работе с армированными металлической арматурой бетонными изделиями применять следует только безударный метод работы с коронками, имеющими плоскую нижнюю часть и алмазное напыление.

Основные сферы применения алмазных коронок

Алмазные коронки чаще всего применяют для сверления отверстий в:

стенах;
железобетонных конструкциях;
кафельной плитке;
изделиях и конструкциях из известняка, керамогранита и гранита;
иных твердых материалах.

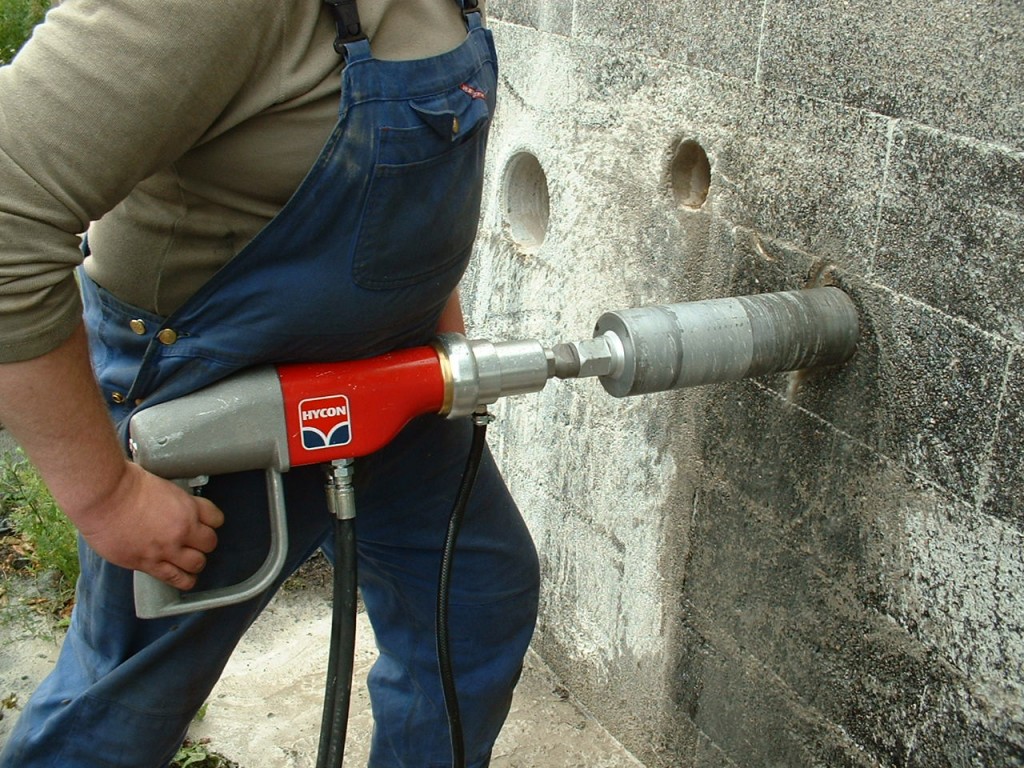

Фотография №1: бурение стены алмазной коронкой

Перечислим прикладные задачи, которые строители с применением алмазных коронок решают чаще всего.

Проделывание отверстий, предназначенных для установки коробов под розетки.
Сверление различных по глубине и диаметру отверстий при проведении фасадных работ.
Проделывание отверстий в стенах с целью монтажа лестничных креплений.
Прокладка инженерных и охранных систем (отопления, водоснабжения, вентиляции, электроснабжения, пожаротушения, видеонаблюдения и т. д.).
Монтаж стояков, сливов, рукавов и воздуховодов.
Взятие проб дорожных покрытий, монолитных конструкций и скальных пород.

Использование

Каждый должен был видеть либо в живую, либо фото коронок по бетону. Она представляет собой внешне достаточно простую насадку для установки бурильного типа или обычного перфоратора.

Область применения подобного инструмента не заканчивается простыми бетонными плитами. Они часто используются при работе с асфальтом, гранитом и подобными им по твердости материалами при строительстве, причем на всех его этапах.

Более того, они находят свое применение и после сдачи объектов – банально сделать новую розетку, или проложить сквозь стену новую трубу.

При поиске в магазинах вы можете столкнуться с тем, что классификации будут отличаться, поскольку многие магазины решают по-разному разделять на категории подобные насадки для инструментов.

В большинстве случаев коронки можно разделять по размеру, мощности, при которой их стоит использовать, ну и наличии возможности подключать дополнительную периферию в виде дополнительных насадок.

Как работать с коронками

Весь процесс делится на несколько этапов.

Разметка. Для начала нужно нанести разметку для сверления будущего отверстия. Постарайтесь точно определить центр. Именно в него будет входить центрирующее сверло.
Подготовка инструмента. Нужно проверить перфоратор на предмет исправности, найти розетку, либо протянуть удлинитель.

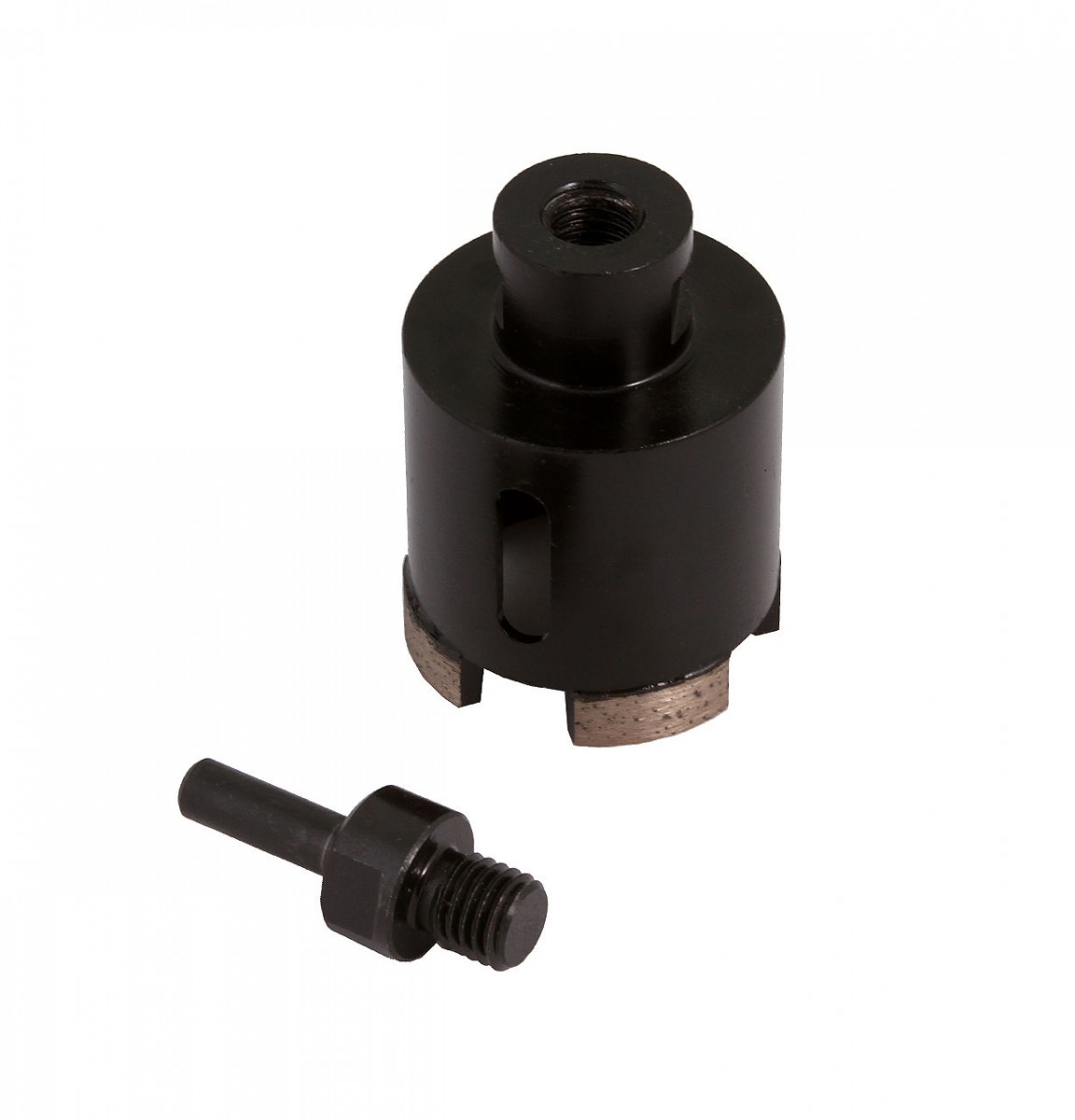

Установка насадки. То, как снять и установить коронку в патрон перфоратора, зависит от характеристик конкретного электроинструмента. Обычно это ручной зажим или фиксация с помощью ключа. Тут уже ориентируйтесь на свой конкретный перфоратор.
Крепление на анкеры. Если требуется выполнить точное сверление бетона или другого материала, воспользовавшись алмазной коронкой и мощным перфоратором, тогда лучше закрепить устройство на анкеры. Это позволит точно направлять инструмент, исключая перекосы и заклинивание цилиндра в проделываемом отверстии.
Ручное сверление. Как вариант, можно сверлить и вручную. Но в этом случае старайтесь держать перфоратор прочно и уверенно. Придерживайтесь заданной разметки.
Охлаждение. В процессе бурения от коронки будут отлетать частицы бетона. Чтобы не пострадал мастер и его перфоратор, а также не перегревалась насадка, рекомендуется аккуратно подавать на коронку проточную воду. Либо же это может быть воздушная система охлаждения.
Вхождение в поверхность. Оптимальный вариант — это коронки с центровочным сверлом. Сначала сверло входит в материал, ориентируясь на разметку. Затем, когда сверло войдёт в бетон, сама коронка уже спокойно начнёт прорезать материал и входить в него на нужную глубину.

В завершении остаётся выключить перфоратор, извлечь высверленный цилиндрический камень из коронки и продолжить работу над другим отверстием.

Особенности формирования углублений

Высверливание отверстий под подрозетники происходит по предварительной разметке на стене. Может осуществляться двумя основными способами:

Ударным (бурением). Для этого необходим мощный перфоратор и коронка с победитовыми наконечниками. Сердцевина отверстия при этом полностью разбивается и вываливается. Необходимо заметить, что такой подход не позволяет резать арматуру, а значит, не применим на железобетонных конструкциях.
Безударным. Может выполняться как перфоратором (в режиме сверления), так и дрелью. Не создает шума и вибраций, достаточно продуктивен и позволяет резать арматурную сетку. Но при этом, следует отметить его относительную дороговизну (в основном за счет используемого оборудования). Сюда же можно отнести сверление дерева, только цена его заметно ниже.

Устройство и виды коронок по бетону

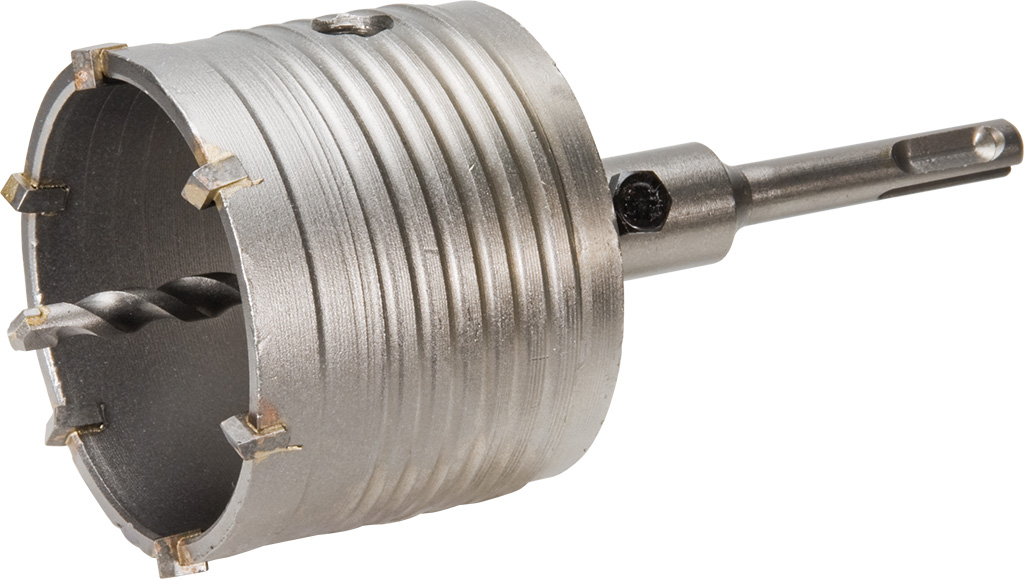

Внешне коронка под розетку выглядит как отрезок стальной трубы с отверстиями в стенке для выхода бетонной пыли и крошки в процессе работы. Один торец трубки заглушен фланцем для крепления коронки в патрон перфоратора со специальными фиксирующими пазами, соответствующими стандарту SDS. С другой стороны торец трубки имеет заточенные по окружности зубья и выступающее центральное сверло, которое фиксирует положение коронки в стене в процессе сверления и предупреждает её «гуляние» при вращении. Центрирующее сверло можно заменить, если оно затупилось или заточить заново.

Существует много разновидностей этих насадок в зависимости от твёрдости обрабатываемого материала, диаметров высверливаемых отверстий и типа её крепления в патрон. В настоящее время коронка по бетону производится в двух основных модификациях – для ударного или безударного режима сверления. По конструкции и применяемым материалам эти насадки можно разделить на следующие виды:

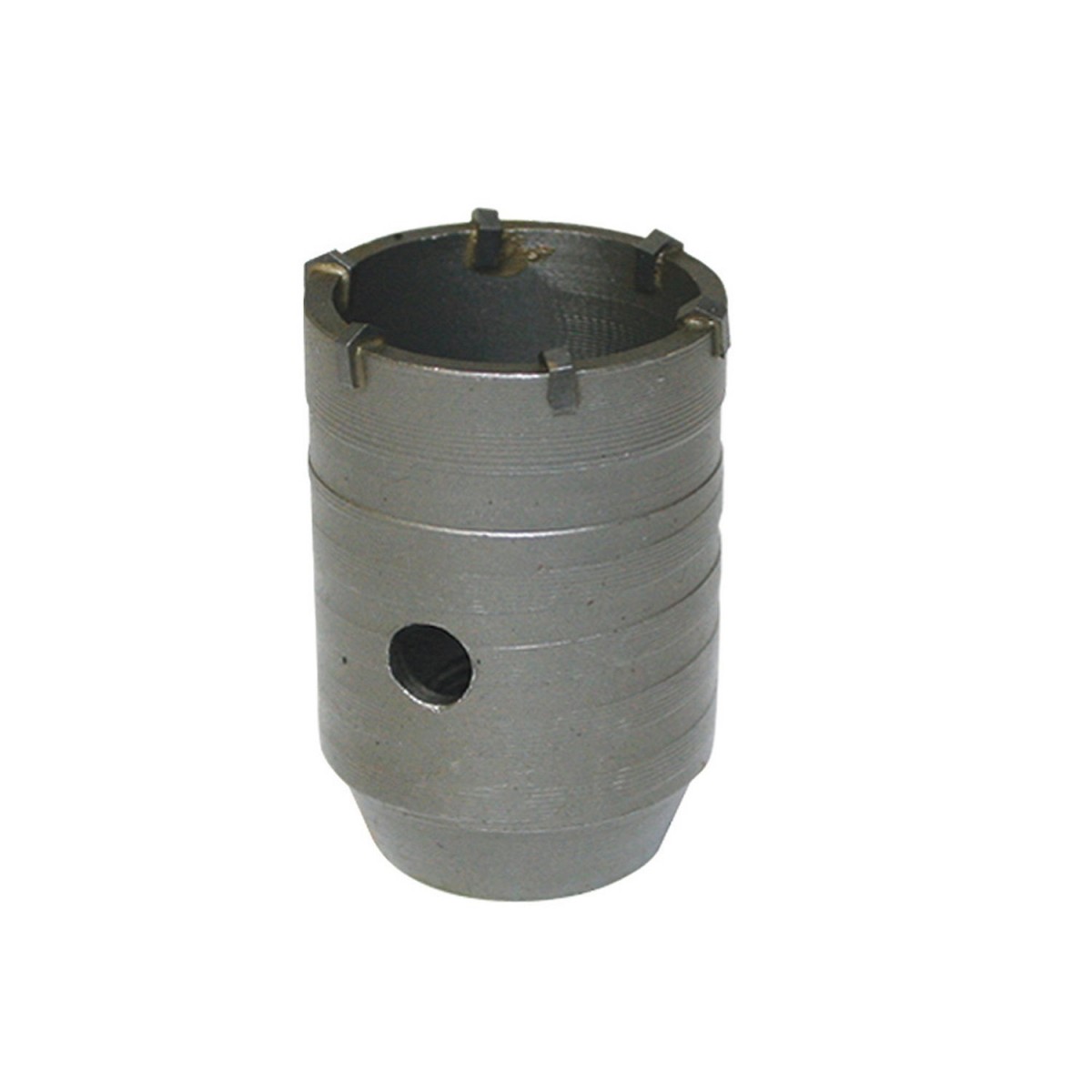

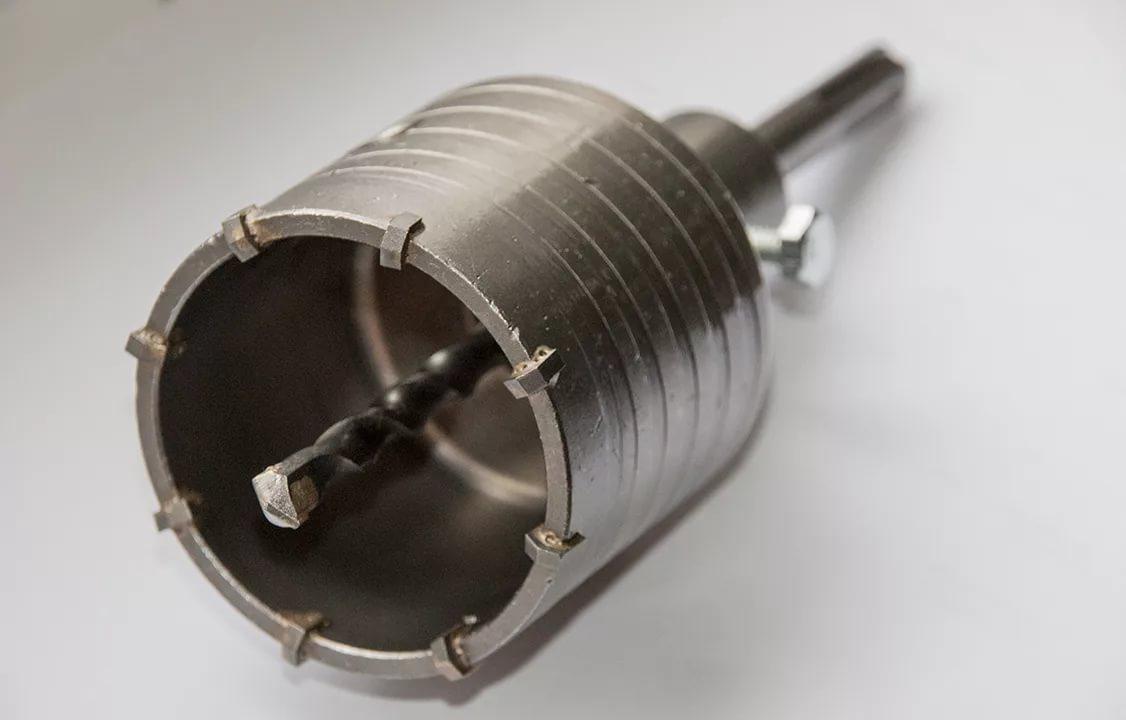

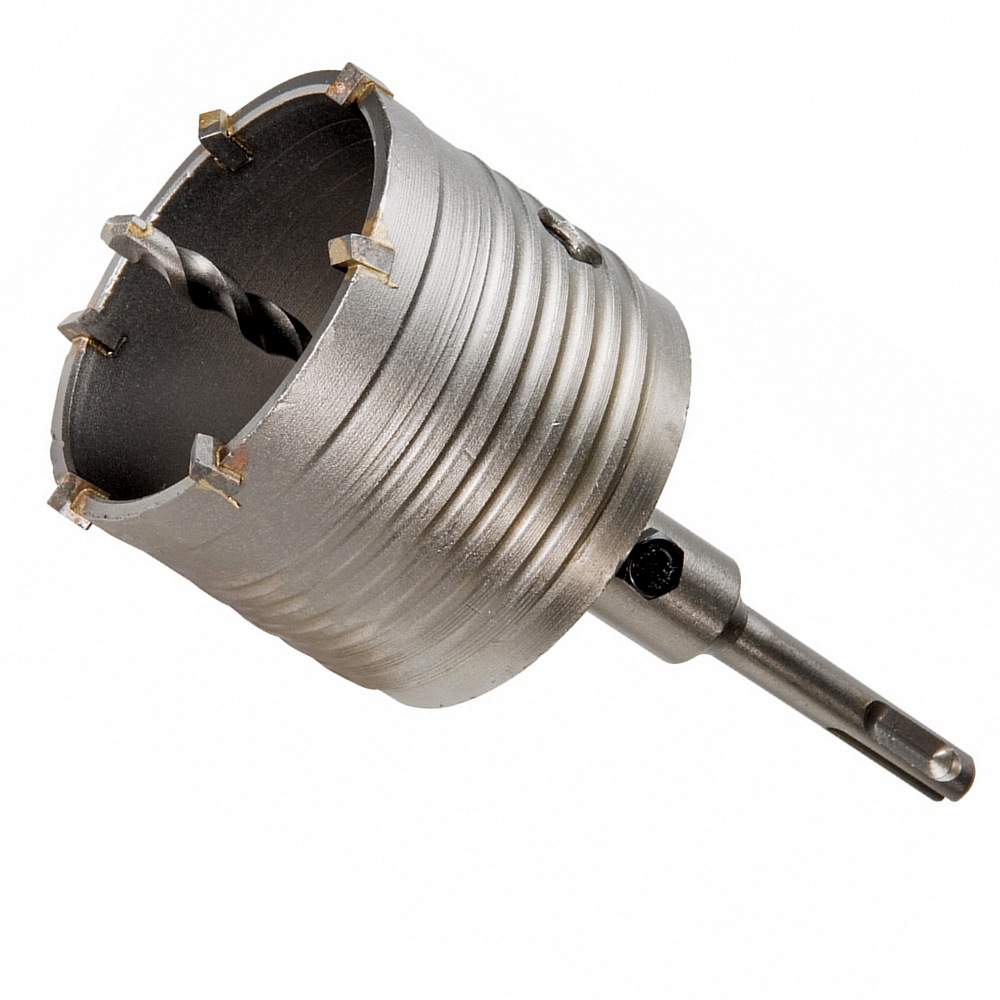

1. Коронки зубчатые для ударного сверления.

В них режущая кромка образуется отдельно впаянными зубьями, изготовленными из особо прочных и твёрдых сплавов. Также они имеют хвостовики типа SDS для закрепления в быстрозажимные патроны перфораторов. Зубчатые коронки используются с перфораторами и ударными дрелями ручного сверления. Их недостатком является возможность поломки зуба при встрече с железной арматурой бетонных изделий. Хотя прочность самих зубьев высокая и позволяет резать металл, но ударный режим бурения создаёт недопустимые нагрузки на паяные соединения, что приводит к их разрушению. Поэтому такие коронки можно использовать для сверления отверстий только в межарматурных пространствах железобетонных плит или в кирпичных стенах.

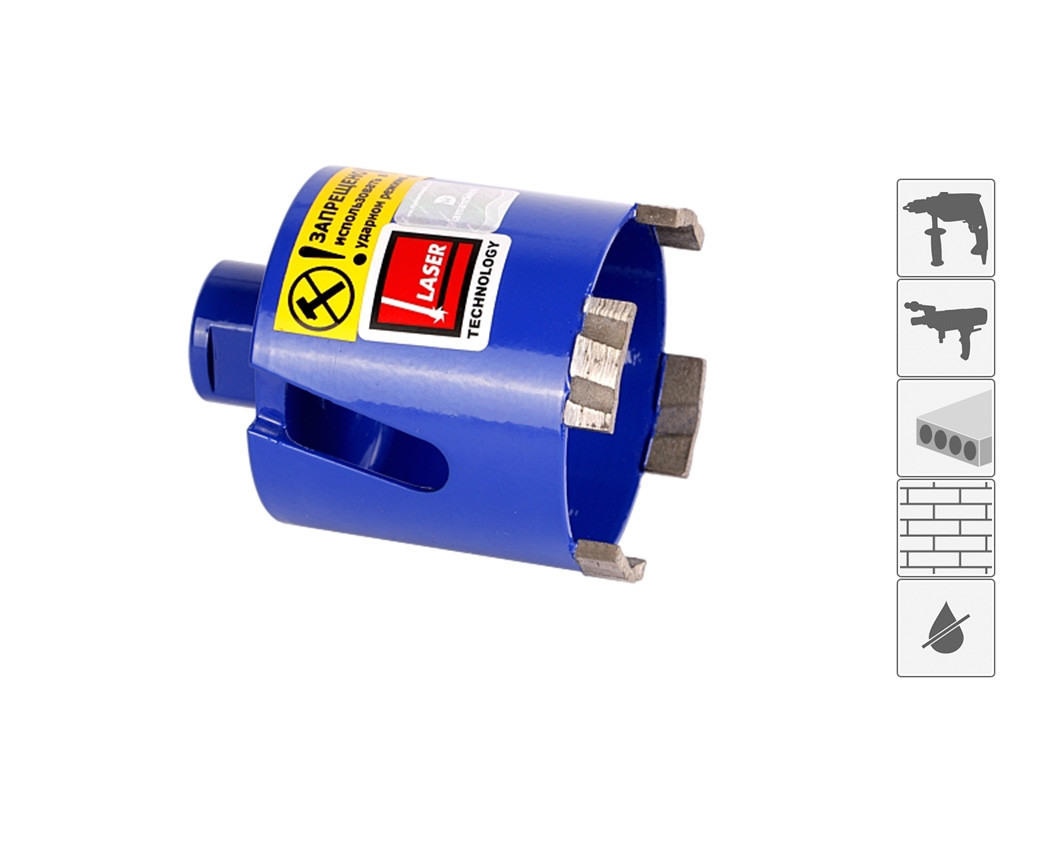

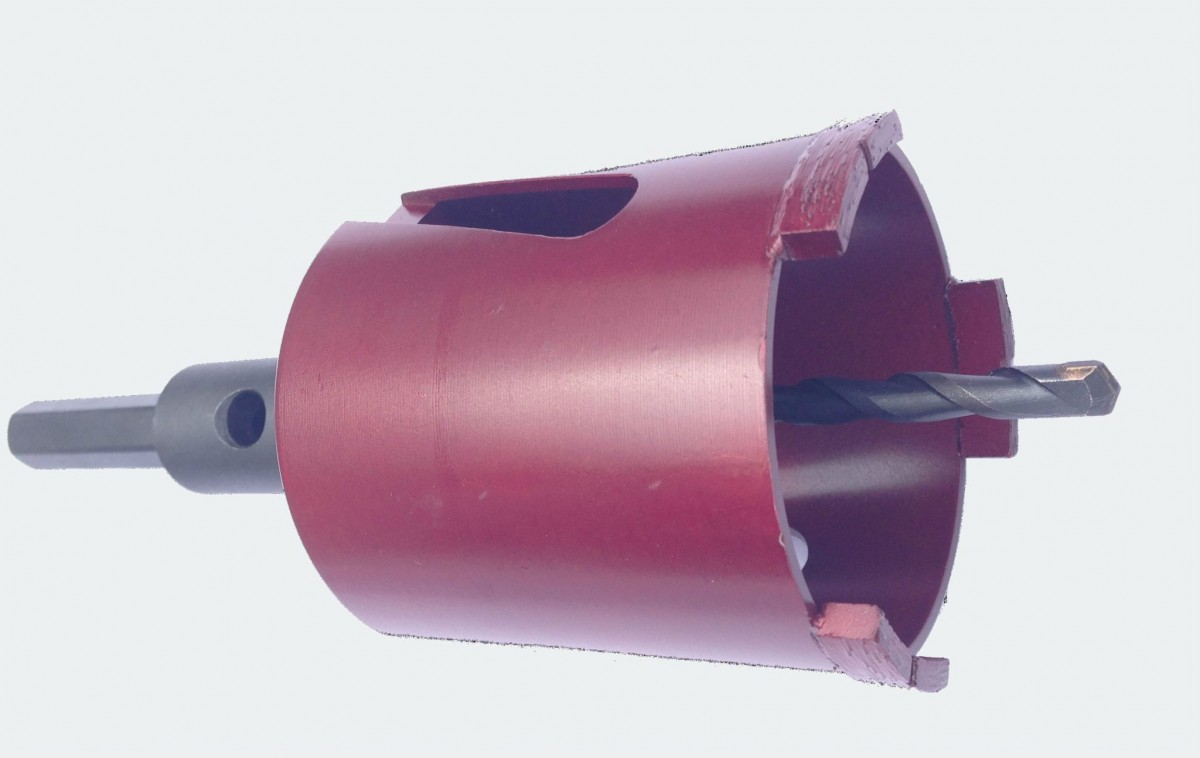

2. Коронки алмазные для безударного сверления.

Они относятся к более продвинутым в технологическом отношении насадкам и используются с дрелями и перфораторами в режиме безударного сверления. Такие коронки имеют ровную абразивную режущую кромку с небольшими вырезами, которая образована путём напыления мелкого корундового или алмазного песка. Прогрессивная технология безударного бурения алмазной коронкой отличается рядом преимуществ по сравнению с ударным методом. К ним можно отнести:

пониженный уровень шумов при работе инструмента;
меньшая запылённость воздуха;
отсутствие ударной нагрузки на обрабатываемый материал, приводящей к образованию трещин на поверхности;
небольшая отдача на инструмент, обеспечивающая удобство и лёгкость работы с ним;
высокое качество и точность форм высверливаемого отверстия в твёрдых материалах.

Коронка легко справляется с металлической арматурой бетонных плит. Она имеет рабочие диаметры от 12 до 650мм и позволяет высверливать отверстия до 1,5м в глубину. Насадки размерами до 100мм в диаметре могут применяться, как с профессиональными моделями инструментов, так и с бытовыми дрелями для выполнения работ без применения принудительного охлаждения. Коронки больших диаметров с напайкой алмазных сегментов используются профессиональными бурильными установками с использованием водяного охлаждения и принудительного удаления отходов из отверстия с помощью компрессора.

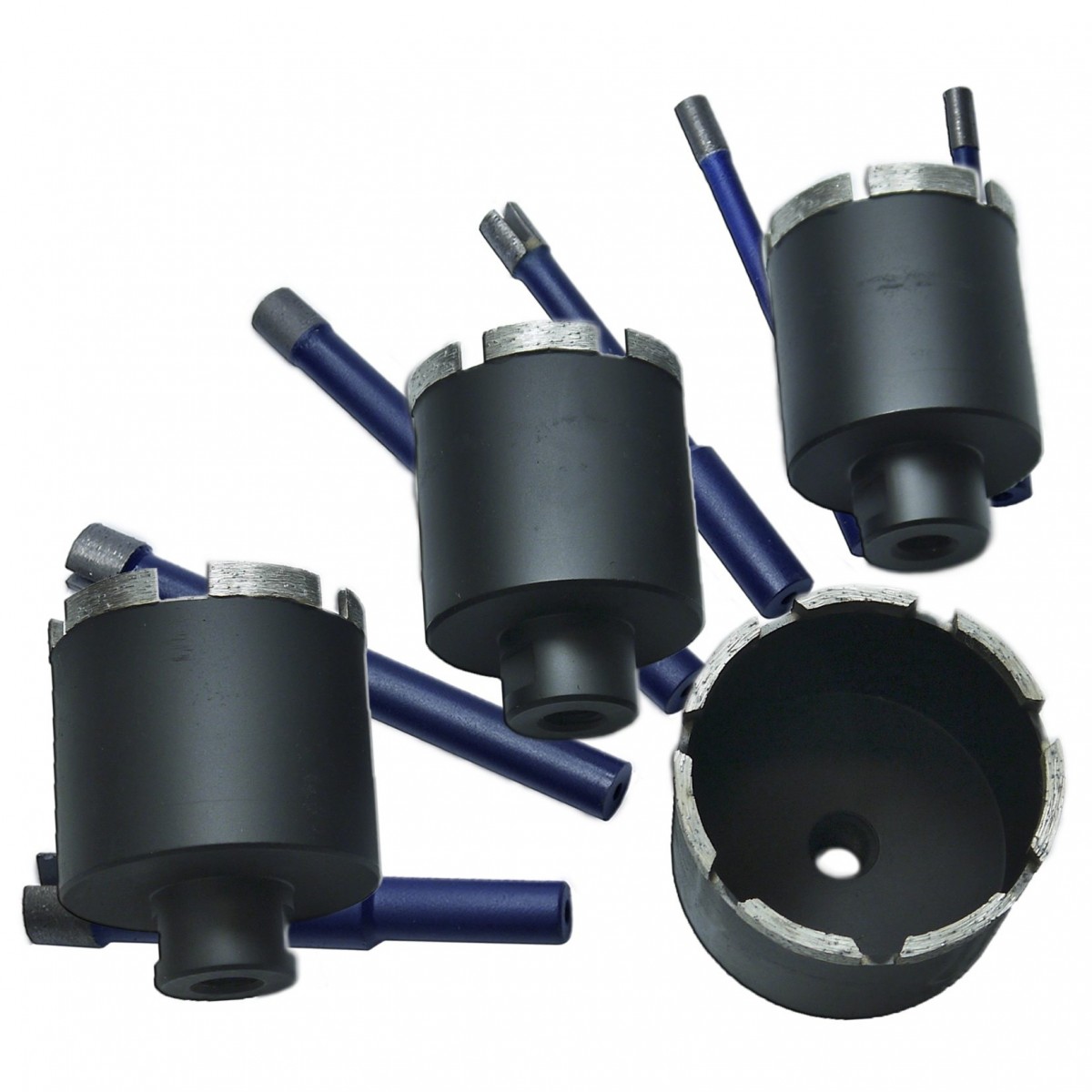

3. Коронки стандарта КС с алмазным покрытием

Они имеют на режущей кромке выступающие сегменты, на рабочей поверхности которых встроены алмазные кристаллы. Этот тип коронок успешно заменяет твердосплавные зубчатые насадки и применяется для сверления отверстий в скальном грунте, в плитах и монолитах, изготовленных из особо прочных марок бетона. Он отличается самым продолжительным сроком эксплуатации без ремонта.

Меры безопасности

Сверление бетона – пыльная, сложная и чрезвычайно ответственная работа. Она несет в себе, прежде всего, риск получения травмы. Кроме того, сверление стен может нарушить их прочность и целостность, а еще во время сверления можно наткнуться на коммуникации и повредить их или даже получить удар электрическим током.

При проведении работ следует надевать средства индивидуальной защиты: респиратор, очки, бируши, брезентовые рукавицы и специальную одежду. Работы на высоте больше 1,5 м от поверхности земли являются работами на высоте, поэтому надо обеспечить рабочему надежную опору в виде строительных лесов. Сверлить стены с лестницы или стремянки категорически запрещается.

Перфоратор должен быть исправен. Наличие повреждений изоляции питающего кабеля не допускается. В процессе сверления кабель должен располагаться так, чтобы повредить его нельзя было никаким образом. Немалую опасность представляет также скрытая электропроводка и распределительные коробки, замурованные в стенах. Поэтому перед началом сверления необходимо тщательно проверить поверхность на наличие токонесущих проводов с помощью детектора электромагнитных излучений.

Параметры выбора

Покупать дрель или любой другой инструмент следует на основании технических характеристик.При выборе дрели алмазного сверления значение имеют несколько параметров:

Диаметр бурения. У моделей указываются минимальные и максимальные размеры отверстий – в миллиметрах. Преимуществом обладают инструменты, которые сверлят отверстия разной величины.
Мощность двигателя. Дрели выпускаются мощности в 1400, 1500, 2000 Вт и далее. Стандартным считается значение в 1500 Вт. Большие показатели распространяются на дорогие профессиональные модели.
Пылеудаление. Дрели делятся на две категории – сухого и/или мокрого сверления. Мокрое сверление предусматривает подачу воды в процессе обработки материала. Эта функция помогает убрать быль и сделать работу более комфортной.
Скорость работы. В описании к моделям указывается количество оборотов в минуту на холостом ходу. Этот параметр может отличатся у разных приборов в разы. Дрели средней ценовой категории останавливаются на 2 000 – 3 000 оборотах в минуту. Продвинутые модели достигают 4 000 и более.

Существуют и дополнительные опции, которые производители добавляют, чтобы сделать аппарат удобным для пользователя.

В число опций входят такие:

Воздушные каналы и патрубки, благодаря которым к дрели подключается пылесос (для удаления пыли).
Автоматическая система контроля уровня перегрузки (обеспечивает выключение дрели, если ее заклинит).
Защитные предохранители от перебоев уровня напряжения в электросетях.

Чтобы не приобретать отдельный пылесос к дрели, следует искать модели, которые предусматривают систему пылеудаления.
