Как устроен регулятор оборотов дрели

Сделать своими руками внешний регулятор без потери мощности

Пользователи болгарок, на которых не установлен регулятор оборотов, сталкиваются с работами, качество которых можно улучшить обработкой на меньших, чем предусмотрено техническими данными частотах вращения. Расширить функционал болгарки можно установкой этой опции самостоятельно, своими руками.

На симисторе ВТА-16-200 и тиристоре

Основными элементами регуляторов мощности являются полупроводниковые приборы – симисторы и тиристоры. Их легко купить в специализированных магазинах, также как и другие элементы, входящие в схему – резисторы и конденсаторы. Пользователь, имеющий навыки изготовления электронных плат, может сделать регулятор своими руками. Вариант покупки готового регулятора также популярен у желающих установить его на болгарку.

Схема регулятора на микросхеме U2010B. Источник фото здесь

Некоторые микросхемы, выступающие в качестве основного компонента электронного блока регулировки оборотов, работая совместно с датчиком, считывающим величину оборотов, обеспечивают поддержание нужных оборотов без потери мощности. Такую схему выполнить своими руками без знаний электроники достаточно сложно. Однако существуют микросхемы, например, U2010B, где для работы наличие таходатчика не требуется. Такое устройство можно пробрести в магазине и вставить в электрическую схему болгарки не представит большого труда.

Видео: Как Проверить Дрель Напрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите; На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой; Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь; Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его; Частая поломка. стирание рабочего слоя под реостатом

лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

1. Сначала аккуратно разберите корпус устройства;
2. Убираем провода и все внутренние детали;
3. Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

Виды схем подключения кнопки дрели

При помощи всевозможных насадок модели можно легко превратить в пилу, точило, ножницы, лобзик и другие инструменты. К недостаткам дрелей можно отнести отсутствие реверса, что несколько ограничивает их универсальность. Ну а преимущество — у ИЭ 1511 БЭ и ИЭ 1211 Э очень низкая цена по сравнению с зарубежными моделями.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: специальная планка для ограничения глубины сверления, электронное управление частотой вращения при изменении нагрузки, переключатель «сверление/сверление с ударом» (ИЭ 1511 БЭ), кнопка фиксации выбранной частоты вращения (ИЭ 1511 БЭ), дополнительная рукоятка.

ТИП ИНСТРУМЕНТА: бытовой.

ЧАСТОТА ВРАЩЕНИЯ (под нагрузкой): плавная регулировка в двух диапазонах — до 960 об/мин и до 2076 об/мин.

ТИП ПАТРОНА: трехкулачковый.

ДИАМЕТР СВЕРЛЕНИЯ (макс.): по стали — 10 мм; по дереву — 10 мм (ИЭ 1211 Э) и 13 мм (ИЭ 1511 БЭ); по бетону — 13 мм (ИЭ 1511 БЭ).

ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ: 420 Вт.

ВЕС (без токоподводящего кабеля, патрона и доп. рукоятки): 1,8 кг (ИЭ 1211 Э); 1,85 кг (ИЭ 1511 БЭ).

Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Итак, для начала следует приобрести новую кнопку. Она должна совпадать со старой по размерам и мощностным характеристикам, поэтому, идя за покупкой, захватите ее с собой для образца и запишите точную модель вашего инструмента.

Кнопка Включения Дрели С Регулятором Оборотов

Подключение кнопки дрели

Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.

Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.

Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

READ Насадка На Дрель Для Браширования

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.

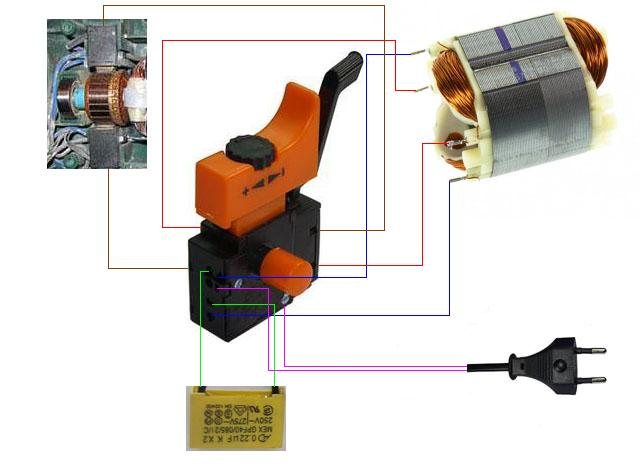

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

• На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
• Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
• К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

READ Глохнет На Холостых Оборотах Stihl 180

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

источник

Детали

Резисторы R2 и R3 могут быть любого типа (регулировочная характеристика А), но лучше использовать повышенной надежности, ведь крутить их приходится часто. Автор использовал ПП2-12, ППБ-2А, ППБ-3. Резисторы R1 и R8 типа МЛТ-2, R7 – МЛТ-0,125.

Резисторы R9, R10 могут быть любого типа и исполнения, важно, чтобы они выдерживали режим максимальной мощности электроинструмента: Р=I2R, где I – максимальный ток, потребляемый дрелью, а R – сопротивление параллельной пары R9, R10. Стабильность их сопротивления гарантирует и стабильность числа оборотов РЧВ

Автор использовал как ПЭВ-7,5 (2 шт. по 9,1 Ом для дрели мощностью 350 Вт), так и С5-35, С5-36, С5-37 и др. Хорошо себя зарекомендовали и самодельные резисторы, изготовленные из кусков нихромового провода, намотанные на негодном резисторе ПЭВ.

При эксплуатации дрели удобно, когда в схеме установлены два переменных резистора R2 (1,5 кОм) и R3 (6,8 кОм). Неизвестный фабричным РЧВ режим стабилизации оборотов таит в себе скрытые возможности его применения (например, точная установка требуемого числа оборотов на валу двигателя при увеличении механической нагрузки).

Плата (рис.2) рассчитана на установку подстроечных резисторов типа СП3-1б или СП3-27а, б, конденсаторов типа МБМ (С1, С3), К50-16 (С2), К73-17 на напряжение 63 В (С4).

Рис. 2. Печатная плата для схемы регулировки частоты вращения двигателя электродрели 220В.

Диоды VD1-VD4, VD6 можно заменить другими выпрямительными, например КД105 (с любым буквенным индексом), КД102, КД104 (с обратным напряжением более 100 В). Хорошо подходят импортные малогабаритные 1N4004-1N4007.

В данной схеме транзистор КТ117 своим биполярным вариантом (КТ315+КТ361, КТ3102+КТ3107) не заменялся, поэтому рекомендаций в этом плане автор не дает.

У многих возникали вопросы из-за неверной цоколевки КТ117, которая приведена в схемах телевизора 3-4УСЦТ, поэтому на рис.1 приведена правильная цоколевка. Транзистор VT2 можно заменить любым биполярным структуры n-p-n кремниевым с икэ.макс>15 В и h21 >50.

Импульсный трансформатор намотан на ферритовом кольце М2000НМ1 типоразмера К20х10х5. Наматывать его двойным проводом стоит только в том случае, если используется провод с двойной изоляцией, например, ПЭЛШО 00,25…0,3 мм. Для обычного эмальпровода (ПЭЛ, ПЭВ и др.) лучше, если обмотки хорошо изолированы между собой.

Сначала наматывают одну обмотку, затем прокладывают несколько слоев лакоткани, и только тогда – вторую обмотку. Обе обмотки содержат по 100 витков. О расчете тороидальных катушек на ферритовых сердечниках рассказано в .

Схема подключения кнопки дрели с регулятором оборотов и реверсом

Собственно наглядная схема подключения показана на расположенном ниже изображении.

Дам несколько уточнений.

• На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
• Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
• К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в какую сторону будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.

Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.

Схема подключения кнопки дрели – как исправить проблему?

К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные. В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность – пришло время заменять кнопку.

Регулятор оборотов

Обороты электроинструмента управляются симисторным регулятором, располагающимся в кнопке включения устройства на специальной прокладке, изготавливаемой из текстолита. При нажатии кнопки на управляющий вывод симистора подаётся переменное напряжение. Симистор открывается и ток поступает в нагрузку. При изменении полярности на входе полупроводниковый прибор закрывается. Затем всё повторяется по циклу.

В результате сигнал на выходе симистора будет иметь форму импульсов. Чем больше уровень сигнала подаётся на полупроводник, тем большее время он открыт, а значит, и длина импульса на его выходе больше. Степень открывания симистора регулируется переменным сопротивлением, ограничивающим величину сигнала, подающегося на полупроводник.

Кроме этого, скорость вращения патрона в электродрели зависит от силы нажатия кнопки запуска. Реализуется это подключением кнопки с регулятором оборотов. Дрели в зависимости от своего вида могут иметь разную схему подсоединения выключателя, но его устройство одинаково. В корпусе кнопки размещаются контактная группа и подпружиненные пластины (резисторы). Эти пластины выполнены в виде скользящих контактов.

При нажатии кнопки они приводятся в движение и возвращаются в исходное состояние под действием пружины. Ограничение нажатия осуществляется с помощью регулировочного винта с маховиком. Определяя длину скольжения контактных пластин по резисторам, он тем самым устанавливает наибольшие обороты устройства. Если маховик убрать из конструкции, выкрутить его, то при нажатии на кнопку произойдёт просто замыкание контактов и электродвигатель начнёт работать на максимальных оборотах.

Подключение схемы электродрели с реверсом и регулятором оборотов различны, так как это независимые друг от друга узлы. Электросхема подключения, например, используемая в электродрелях Interskol, выглядит следующим образом: шнур питания, состоящий из двух проводов, одним проводом подключается к регулятору оборотов. Контактный провод, выходящий из него, соединяется с началом первой обмотки статора. В случае отсутствия реверса конец первой обмотки подсоединяется к щётке якоря, при этом вторая щётка якоря замыкается на начало второй обмотки статора. Второй провод шнура подводится напрямую к обмотке статора.

Работа реверса обеспечивается изменением подключения обмоток статора. В результате изменяется направление магнитного поля и, соответственно, вращение двигателя. Для этого первая щётка соединяется с началом второй обмотки статора, а вторая — с концом первой. Довольно часто на блоке реверса изображается схема подключения обмоток.

Для избегания возникновения искрения при переключении и фильтрации от помех используется конденсатор, включающийся параллельно проводам шнура питания.

Как сделать плавный пуск и регулятор оборотов для болгарки

Все бюджетные варианты УШМ имеют несколько недостатков. Во-первых, не имеется системы плавного пуска. Это очень важная опция. Наверняка все из вас включали этот мощный электроинструмент в сеть, и при запуске наблюдали, как падает накал лампочки, которая также подключена к этой сети.

Такое явление происходит по той причине, что мощные электродвигатели в момент запуска потребляют огромные токи, из-за которых проседает напряжение сети. Это может вывести из строя сам инструмент, особенно китайского производства с ненадежными обмотками, которые могут в один прекрасный день сгореть во время пуска.

То есть система мягкого старта защитит и сеть, и инструмент. К тому же в момент запуска инструмента происходит мощная отдача или толчок, а в случае внедрения системы мягкого старта такого, разумеется, не будет.

Во-вторых, отсутствует регулятор оборотов, который позволит долго работать инструментом, не нагружая его.

Схема, представленная ниже, от промышленного образца:

Она внедряется производителем в дорогие приборы.

К схеме можно подключать не только «болгарку», но и, в принципе, любые приборы – дрель, фрезерные и токарные станки. Но с учетом того, что в инструменте должен стоять именно коллекторный двигатель.

С асинхронными двигателями такое не пройдет. Там необходим частотный преобразователь.

Итак, необходимо сделать печатную плату и приступить к сборке.

В качестве регулирующего элемента задействован сдвоенный операционный усилитель LM358, который с помощью транзистора VT1 управляет силовым симистором.

Итак, силовым звеном в этой схеме является мощный симистор типа BTA20-600.

Такого симистора не оказалось в магазине и пришлось купить BTA28. Он чуть мощнее того, что по схеме. В общем, для двигателей с мощностью до 1 кВт можно использовать любой симистор с напряжением не ниже 600 В и током от 10-12 А. Но лучше иметь некоторый запас и взять симисторы на 20 А, все равно они стоят копейки.

Во время работы симистор будет греться, поэтому на него необходимо установить теплоотвод.

Чтобы не было вопросов по поводу того, что двигатель при пуске может потреблять токи, которые значительно превышают максимальный ток симистора, и последний может попросту сгореть, помните, что схема имеет мягкий старт, и пусковые токи можно не принимать во внимание. Наверняка всем знакомо явление самоиндукции

Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка

Наверняка всем знакомо явление самоиндукции. Этот эффект наблюдается при размыкании цепи, к которой подключена индуктивная нагрузка.

То же самое и в этой схеме. Когда резко прекращается подача питания на двигатель, ток самоиндукции с него может спалить симистор. А снабберная цепь гасит самоиндукцию.

Резистор в этой цепи имеет сопротивление от 47 до 68 Ом, а мощность от 1 до 2 Вт. Конденсатор пленочный на 400 В. В данном варианте самоиндукция как побочный эффект.

Резистор R2 обеспечивает токогашение для низковольтной цепи управления.

Сама схема в какой-то мере является и нагрузкой, и стабилизирующим звеном. Благодаря этому после резистора можно не стабилизировать питание. Хотя в сети есть такие же схемы с дополнительным стабилитроном, использовать его бессмысленно, поскольку напряжение на выводах питания операционного усилителя в пределах нормы.

Возможные варианты замен для маломощных транзисторов можно увидеть на следующей картинке:

Печатная плата, которая упоминалась ранее, представляет собой только плату для устройства плавного пуска, и в ней нет компонентов для регулировки оборотов. Это сделано специально, поскольку в любом случае регулятор нужно выводить с помощью проводов.

Настройка регулятора выполняется с помощью многооборотного подстроечного резистора на 100 кОм.

А основная регулировка уже с помощью резистора R5. Стоит сказать, что схема такого рода не позволит осуществлять регулировку от нуля, только от 30 до 100%.

Если нужен более мощный регулятор, то его можно собрать по следующей схеме:

Эта схема позволяет регулировать мощность практически от нуля, но для «болгарки» это не имеет смысла.

Вначале схема обязательно проверяется на работоспособность путем подключения в качестве нагрузки лампочки на 40-60 Вт 220 В.

Если все в порядке, то после отключения от сети сразу же нужно проверить симистор на ощупь – он должен быть холодным.

Далее, плата подключается к «болгарке» и производится запуск.

Если все работает нормально – «болгарка» запускается плавно, и регулируются обороты, — то пора приступать к тестам под нагрузкой.

Прикрепленные файлы:

Как регулировать вращение

Существует много способов управления оборотами:

• лабораторный автотрансформатор;
• плата регулировки бытовой техники;
• кнопки шуруповёртов, болгарок;
• регуляторы освещения (включатели, тумблеры).

Схема регулировки простая, её можно сделать своими руками.

Это удовлетворительный вариант для насоса или вентилятора. Для более мощных механизмов (например, станков) понадобится иная схема регулятора.

Читать также: Стабилизатор 78l05 схема включения

Суть вопроса — как уменьшить обороты, не потеряв работоспособность? Подключение производится через тахогенератор, который передаёт количество витков микросхеме регулятора оборотов, координирующей цикл с помощью тиристора.

Такая плата позволяет как увеличить обороты, так и снизить, но требует постоянного, интенсивного охлаждения из-за перегрева. Подробное видео о том, как регулируются скорость и сила хода подключением к микросхеме, можно посмотреть здесь:

Теперь вы знаете, какие обороты делают различные виды двигателей и как наладить этот процесс в домашней мастерской. Удачи!

Стиральным машинам, как впрочем и любым бытовым приборам, свойственно ломаться. И хорошо, если случившуюся поломку можно исправить малыми финансовыми затратами. Но увы, бывают случаи, когда чинить стиральную машину нет никакого смысла, так как проще и дешевле купить новый агрегат. Но что делать со старой? Тем более, если ее двигатель находится в отличном состоянии и продолжает исправно работать.

Реле регулировки оборотов

Принцип работы и режимы

В работе перфоратора выделяется три основных режима:

1. Удар с вращением — дает возможность просверлить твердую и толстую поверхность без особых усилий.
2. Удар без вращения — позволяет отбивать бетонные поверхности.
3. Вращение без удара — превращает перфоратор в дрель.

Принцип работы устройства прост:

• Через электромотор проходит ток, запуская остальные части механизма.
• Вал статора начинает вращение за счет его расположения на подшипниках. На его конце находится косозубая шестерня, которая понижает скорость и увеличивает момент.
• Вследствие вращения подшипника возникает ударная опция.

Это заставляет все детали внутри перфоратора перемещаться и взаимодействовать друг с другом, передавая энергию шестеренке, которая регулирует мощность и работу перфоратора.

Неисправности электрической части

Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.

Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.

Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри

Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части

На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.

Статья по теме: Энергоаудит зданий

Навигация по записям
